辛普森式四档行星齿轮机构的传动路线分析汽车底盘电子控制技术资料
课题十辛普森式四档行星齿轮机构的传动路线分析一、实训课时：12二、主要内容及目的（1）了解辛普森自动变速器的结构、工作原理。
（2）熟悉并掌握阿A341自动变速器的拆装及检修方法。
早期的轿车自动变速器大多采用三档行星齿轮变速器，其最高档3档是传动比为1的直接档。
20世纪80年代后，随着发达国家对汽车燃油经济性的要求日趋严格，越来越多的轿车自动变速器采用了四档行星齿轮变速器。
其最高档4档是传动比小于1的超速档。
这种自动变速器的优点是除了能降低汽车燃油消耗外，还可以使发动机经常处于较低转速的运转工况，以减小运转噪声，延长发动机的使用寿命。
辛普森式四档行星齿轮变速器是在辛普森式三档变速器的基础上发展起来的，它有两N 类型：一种是在辛普森式三档变速器原有的双排行星齿轮机构的基础上再增加一个单排行星齿轮机构，用三个行星排组成四个前进档的行垦齿轮变速器；另一种是对辛普森式双排行星齿轮机构进行改进，通过改变前后行星排各基本元件的组合方式和增加换档执行元件，使之成为带有超速档的四档行星齿轮变速器。
下面介绍其中的一种，三个行星排辛普森式四档行星齿轮变速器的结构与工作原理。
这种四档变速器是在不改变原辛普森式三档行星齿轮变速器的主要结构和大部分零部件的情况下，另外再增加一个单排行星齿轮机构和相应的换档执行元件来产生超速档。
这个单排行星齿轮机构称为超速行星排，它装在行星齿轮变速器的前端，如图9．16所示。
其行星架是主动件，与变速器输入轴连接；齿圈则作为被动件，与后面的双排辛普森行星齿轮机构连接。
超速行星排的工作由直接多片离合器CO和超速制动器BO来控制，直接多片离合器CO用于将超速行星排的太阳轮和行星架连接，超速排的制动器BO用于固定超速行星排的太阳轮。
根据行星齿轮变速器的变速原理，当制动器BO放松、直接多片离合器CO接合时，超速行星排处于直接传动状态，其传动比为1。
当超速制动器BO制动、直接离合器CO放松时，超速行星排处于增速传动状态，其传动比小于1。
l）l档把预选杆置于D位置，C2后多片离合器作用把输入动力传给前齿圈，F1单向离合器作用，使后行星架固定不动。
辛普森1档的动力流分析比较困难，因为在该档位前后行星排可通过两个构件相互间连接。
其输入动力经C2后多片离合器传给前齿圈，使其顺时针旋转。
前齿圈又带动前行星轮顺时针转动，由于前行星轮既可带动前行星架顺时针转动（输出轴的转动），又可带动太阳轮边时针转动，因此前齿圈的转速通过前行星轮被分解成两条传动路线，其中前星行架和太阳轮的转动方向比较明确，但前行星架和太阳轮转速如何分配呢？由于后排行星架被FI单向离合器固定，因此后排行星齿轮机构具有确定传动比，且是减速机构，另外后排行星齿轮机构通过后齿圈输出，它的输出转速和转动方向应该和前行星架保持一致，因为前行星架和后齿圈为同一构件。
根据这两个条件，就可以确定前行星架和太阳轮之间的转速分配，显然太阳轮的转速比前行星架快得多。
太阳轮逆时针的旋转带动后行星轮顺时针转动，行星轮再带动后齿圈顺时针转动，由于后齿圈顺时针转动时，会给后行星架施加一个逆时针的力矩，通过F1单向离合器将后行星架固定。
后排行星齿轮机构的传动比是后齿圈和太阳轮齿数之比，但辛普森机构1档传动比要大得多，计算也更复杂且有确定的传动比。
辛普森机构的1档具有汽车滑行功能，当驱动轮的转速超过了发动机的转速之后，来自驱动轮的逆向动力通过后齿圈和前行星架输入机构，使后行星架顺时针旋转，脱离F1单向离合器锁止，实现了汽车滑行。
当驱动轮转速低于发动机时，单向离合器重新锁止，变速器恢复驱动状态。
若要在1档实现发动机制动，则需要把预选杆置于L或1位置，此时后行星架被B2后制动带固定，驱动轮逆向传入的动力通过变速器将发动机转速提高，从而消耗动力使驱动轮转速迅速下降，实现发动机制动。
2）2档C2后多片离合器和B1前制动带同时作用。
此时涡轮输出轴经C2后多片离合器和前齿圈连接，同时太阳轮组件被B2后制动带固定。
其动力经输入轴传给前齿圈，使之作顺时针旋转，由于太阳轮被固定，因此前行星轮在前齿圈带动下，既有自转，又随行星架公转，行星轮和行星架都是顺时针转动，行星架最后带动输出轴顺时针旋转。
2档传动比取决于行星架当量齿数和前齿圈齿数之比，它是一种传动比大于1的减速运动。
2档的传动比仅仅和前排行星齿轮机构有关。
另外当输出轴转动时，同时会带动后齿圈顺时针转动，后太阳轮已被固定，此时后行星轮和后行星架都顺时针空转F1 单向离合器处于释放状态。
在上述的辛普森机构的2档工作状态下（预选杆置于D位），来自驱动轮的逆向传入变速器的动力，可以直接传至发动机，实现发动机制动。
3）3档C1前多片离合器和C2后多片离合器同时作用。
C1前多片离合器的接合把动力传至太阳轮，C2后多片离合器的接合把动力传至前齿圈。
根据上述行星齿轮机构特征：任意两元件同速同方向旋转即为直接档，则机构锁成一整体。
在3档状态，前齿圈和太阳轮均有相同旋转方向和速度。
从另外角度分析，当来自C2后多片离合器的动力传至前齿圈，再由前齿圈带动太阳轮逆时针转动，而来自C1前多片离合器的动力直接传给太阳轮，使之顺时针转动，因此同一个太阳轮不可能出现两个转动方向，只能相互间锁止成一整体。
当机构整体顺时针转动时，n单向离合器和后行星架处于释放状态。
3档是直接档，它的传动比是1：1。
在3档状态下，只存在发动机制动的功能，而不存在汽车滑行的作用。
当行星齿轮变速器处于1档、2档、3档或倒档时，超速行星排中的超速制动器BO放松，直接多片离合器CO接合，使超速行星排处于传动比为1的直接传动状态，而后半部分的双排行星齿轮机构各换档执行元件的工作和原辛普森式三档行星齿轮变速器在1档、2档、3档及倒档的工作完全相同。
来自变矩器的发动机动力经超速行星排直接传给后半部的双排行星齿轮机构，此时行星齿轮变速器的传动比完全由后半部的双排行星齿轮机构及相应的换档执行元件来控制。
当行星齿轮变速器处于超速档时，后半部的双排行星齿轮机构保持在3档的工作状态，其传动比为二；而在超速行星排中，由于超速制动器BO产生制动，直接多片离合器CO放松，使超速行星排处于增速传动状态，其传动比小于1（该传动比即为该行星齿轮变速器在超速档时的传动比）。
由于直接多片离会器CO在自动变速器处于超速档之外的任一档位（包括停车档、空档和倒档）都处于接合状态，因此当发动机刚起动而油泵尚未建立起正常的油压时，直接离合器CO就已处于半接合状态，这样容易使其摩擦片因打滑而加剧磨损。
为了防止出现这种情况，在与直接离会器CO并列的位置上布置了一个直接单向超越离合器FO，使超速行星排的行星架能在逆时针方向上对太阳轮产生锁止作用。
在发动机刚起动并带动自动变速器输入轴转动时，它就让超速行星排的太阳轮和行星架锁止为一个整体，防止直接离合器CO的摩擦片在半接合状态下打滑。
直接单向超越离合器FO的另一个作用是改善由3档升至超速档的换档平顺性。
在3档升至超速档换档过程中，为了防止超速制动器BO和直接离合器CO 同时接合，造成超速行星排各基本元件之间的运动干涉，必须在直接多片离合器CO完全释放后再让超速制动器BO接合。
这样，有可能因直接多片离合器CO释放后，超速制动器BO来不及接合，使行星齿轮变速器出现打滑现象。
直接单向超越离合器FO可以在直接离合器CO已释放，而超速制动器BO尚未完全接合时，代替直接离合器CO的工作，将超速行星排太阳轮和行星架锁止在一起，防止超速行星排出现打滑现象，并在超速制动器BO接合后又能及时脱离锁止，让超速行星排顺利进入超速档工作状态。
由三个行星排组成的辛普森式四档行星齿轮变速器各换档执行元件在不同档位的工作情况见表9．4。
这种型式的四档行星齿轮变速器可以使原辛普森式三档行星齿轮变速器的大部分零部件都得到利用有利于减少生产投资，降低成本。
目前大部分轿车都采用这种型式的四档自动变速器，特别是日本丰田公司的四档自动变速器。
有些车型的这种自动变速器将超速行星排设置在原辛普森式三档行星齿轮变速器的后端，其工作原理是相同的。
在图9.16所示的辛普森四档变速器机构中，对原辛普森三档的机构已作了改进，新增了一个制动器B1和一个单向离合器F2。
对原辛普森三档的机构进行改进出于以下两点考虑：①从2档换至3档存在运动干涉；②要求辛普森机构2档存在两种状态，即汽车滑行和发动机制动。
原辛普森式三档行星齿轮变速器（参见图9．15）由二档换至3档时，一方面2档制动器B1要释放，另一方面执行元件的工作交替应及时准确，太快或太慢都会影响换档质量和变速器的使用寿命。
例如，若二档制动器B1释放后，倒档及高档离合器C1来不及接合，会使行星齿轮变速器出现打滑现象，使发动机出现空转，并出现换档冲击；若二档制动器B1未完全释放，倒档及高档离合器C1便过早接合，则行星齿轮机构各独立元件之间会产生运动干涉。
迫使换档执行元件打滑，加剧摩擦片或制动箍带的磨损。
为了防止出现上述情况，改善2-3档的换档平顺性，可在前后太阳轮组件和2档制动器B1之间串联一个单向超越离合器F2，称为2档单向超越离合器，如图9．17所示。
其内圈和前后太阳轮组件连接，外圈和2档制动器B1连接，在逆时针方向对前后太阳轮组件具有锁止作用。
当行星齿轮变速器处于2档时，前进离合器C2和2档制动器B1仍同时工作。
汽车加速时，前后太阳轮组件的受力方向为逆时针方向，由于2档单向超越离合器F2的外圈被2档制动器B1固定，因此前后太阳轮朝逆时针方向的旋转趋势被2档制动器B1及2档单向超越离合器F1锁止，2档得以实现。
当行星齿轮变速器由2档换至3档时，即使倒档及直接档离合器C1在2档制动器B1释放之前就已接合，但由于倒档及直接档离合器C1接合之后，前后太阳轮组件的受力方向改变为顺时针方向，而在顺时针方向上2档单向离合器F2对前后太阳轮组件没有锁止作用，前后太阳轮组件仍可以向顺时针方向旋转，因此使换档得以顺利进行。
增加了2档单向离合器之后，若汽车在行星齿轮变速器处于2档时松开油门踏板减速或下坡，则在汽车惯性的作用下，驱动轮将通过变速器输出轴逆向带动行星齿轮机构的前行星架和后齿圈组件以较高的转速旋转。
由于此时发动机处于怠速运转状态，和输入轴连接的前齿圈转速较低，前行星轮在前行星架的带动下朝顺时针方向作公转的同时，对前太阳轮组件产生一个顺时针方向的力矩，而太阳轮在顺时针方向旋转时，2档单向离合器F2对前后太阳轮组件没有锁止作用，因此即使2档制动器B1仍处于制动状态，前后太阳轮组件还是可以朝顺时针方向自由旋转。
这样，在辛普森式行星齿轮机构的四个独立元件中有两个处于自由状态，从而使该行星齿轮机构失去传递动力的能力，驱动轮和发动机脱离连接关系，不能产生发动机制动作用。
为了在需要时让2档也能产生发动机制动作用，必须在前后太阳轮组件和变速器壳体之间另外再设置一个制动器B3。
辛普森3挡和四档齿轮机构309资料
2、A341E传动路线分析 D1
8
D档位二档的传动原理
9
D档位三档的传动原理
D3
10
R档位（倒档）的传动原理
11
S/2档位二档的传动原理
12
L档位一档的传动原理
C1
13
3、A341E 总结与思考 单向离合器的作用是什么？为什么不用制动器 取代？ 哪些档位有制动作用？
14
3、A341E 总结与思考
液力机自械动自变动速变器速器
液力变矩器 齿轮变速机构 换档执行机构 行星齿轮系统
齿轮系统
一、辛普森式变自速动机变构速器
辛普森式三档行星齿轮变速机构 辛普森式四档行星齿轮变速机构 运用实例—丰田A341E
二、串联式变速机构--辛普森2型齿系 三、拉维娜式行星齿轮机构 四、定轴常啮合式齿轮机构
（一）辛普森三档行星齿轮机构的结构
辛普森式三档行星齿轮变速机构 辛普森式四档行星齿轮变速机构 运用实例—丰田A341E
二、串联式变速机构--辛普森2型齿系 三、拉维娜式行星齿轮机构 四、定轴常啮合式齿轮机构
＜1
有
C0、F0、C1、B1、B2、F1 ＞1
有
C0、F0、C1、B3、F2
＞1
有ห้องสมุดไป่ตู้
哪些档位有制动作用？
16
齿轮系统
一、辛普森式变自速动机变构速器
辛普森式三档行星齿轮变速机构 辛普森式四档行星齿轮变速机构 运用实例—丰田A341E
二、串联式变速机构--辛普森2型齿系 三、拉维娜式行星齿轮机构 四、定轴常啮合式齿轮机构
太阳轮与行星架如何 迅速脱开啮合？
25
辛普森式四档行星齿轮变速机构
3、超越离合器F0的作用？
5-辛普森3挡和四档齿轮机构309
F0：行星架 顺锁太阳轮
F0两种状态： 内圈转速慢于外圈，自由/超越状态，如B0工作时；（
太阳轮不转，自由） 内圈转速快于外圈，锁止状态，如B0不工作时。（太阳
轮顺转，被锁）
辛普森式四档行星齿轮变速机构
3、超越离合器F0的作用？
思考： ➢CO已释放，BO尚未 完全接合时 如何防止打滑？ ➢BO接合后（自由/ 超越） 太阳轮与行星架如何 迅速脱开啮合？
到壳体上。 接C太0 超阳速轮离和合行器星：架联接C输1入前轴进和离前合齿器圈：轮联
F0 超速单向离合 器：行星架顺锁 太阳轮
C2 高倒档离合器（直接 档离合器）：联接输入轴 和太阳轮
F1 单向离合器：逆 锁太阳轮
B1 2档滑行制动器： 直接制动太阳轮
29
1、A341E结构
辛普森行星齿轮机构换档执行元件工作表
欢迎
文末有福利
齿轮系统
一、辛普森式变自速动机变构速器
辛普森式三档行星齿轮变速机构 辛普森式四档行星齿轮变速机构 运用实例—丰田A341E
二、串联式变速机构--辛普森2型齿系 三、拉维娜式行星齿轮机构 四、定轴常啮合式齿轮机构
（一）辛普森三档行星齿轮机构的结构
1-齿轮机构
3
（一前行）星辛排行普星森架 三档行星齿轮机构的结构
二、串联式变速机构--辛普森2型齿系 三、拉维娜式行星齿轮机构 四、定轴常啮合式齿轮机构
运用实例—丰田A341E
A1、34结1构E结构
视频：各组件的分解、检查与装合
28
B0 超速排制动器：超
B3 低倒档制动B器2 ：2F档2 单制向动离器合：器通：
速排制动器，制动太阳轮
制动后行星架过F逆1间锁接行制星动架太阳

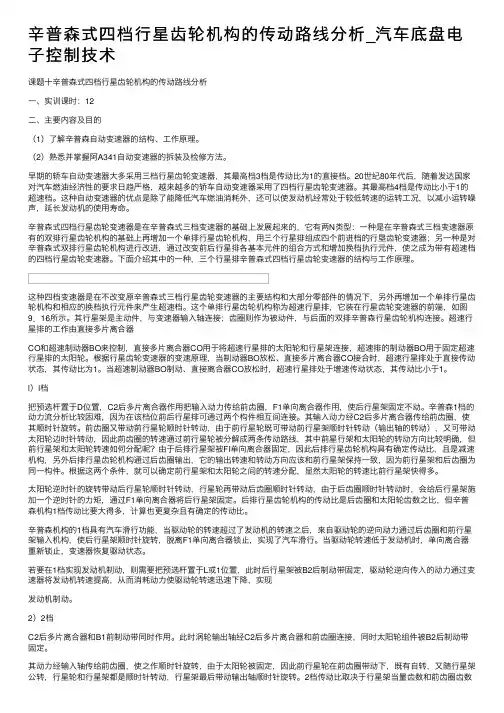

辛普森式四档行星齿轮机构的传动路线分析_汽车底盘电子控制技术
