电力系统仿真实训报告
电力系统仿真实训报告1 前言 (1)2实训目的与要求 (2)3实训内容 (1)4结果分析及思考讨论 (41)5心得体会 (42)1 前言电力系统潮流计算是研究电力系统稳态运行情况的一种计算,它根据给定的运行条件及系统接线情况确定整个电力系统各部分的运行状态。
在电力系统规划设计和现有电力系统运行方式的研究中,都需要利用潮流计算来定量分析、比较供电方案或运行方式的合理性、可靠性和经济性。
本次课程设计任务是闭环网络的潮流计算，用到的方法为PQ分解法潮流计算。
2 实训目的与要求2.1实训目的电力系统分析的潮流计算是电力系统分析的一个重要的部分。
通过对电力系统潮流分布的分析和计算，可进一步对系统运行的安全性，经济性进行分析、评估，提出改进措施。
电力系统潮流的计算和分析是电力系统运行和规划工作的基础。
潮流计算是指对电力系统正常运行状况的分析和计算。
通常需要已知系统参数和条件，给定一些初始条件，从而计算出系统运行的电压和功率等；潮流计算方法很多：高斯-塞德尔法、牛顿-拉夫逊法、P-Q分解法、直流潮流法，以及由高斯-塞德尔法、牛顿-拉夫逊法演变的各种潮流计算方法。
本实验采用P-Q分解法进行电力系统分析的潮流计算程序的编制与调试，获得电力系统中各节点电压，为进一步进行电力系统分析作准备。
通过实验教学加深学生对电力系统潮流计算原理的理解和计算，初步学会运用计算机知识解决电力系统的问题，掌握潮流计算的过程及其特点。
熟悉各种常用应用软件，熟悉硬件设备的使用方法，加强编制调试计算机程序的能力，提高工程计算的能力，学习如何将理论知识和实际工程问题结合起来。
2.2实训要求编制调试电力系统潮流计算的计算机程序。
程序要求根据已知的电力网的数学模型（节点导纳矩阵）及各节点参数，完成该电力系统的潮流计算，要求计算出节点电压、功率等参数。
3 实训内容1 基于PSASP的电力系统潮流计算仿真1.1 实验要求要求在掌握电力系统稳态分析知识的基础上，根据PSASP中电力系统潮流计算的步骤，利用该软件实现电力系统的潮流计算，并能根据潮流计算结果，对电力系统进行运行情况分析。
1.2实验步骤目前电力系统综合仿真程序（PSASP）有很多版本，但它们的潮流计算流程是一致的，如图1.1所示。
图1.1 PSASP中潮流计算的流程由于PSASP的版本较多，鉴于篇幅所限，此讲义分别以PSASP6.24以及PSASP7.1为例来进行阐述它们的潮流计算流程，同时以IEEE14节点系统为例来进行仿真说明。
IEEE14节点系统数据如表1.1-表1.3所示。
节点编号类型负荷有功负荷无功电压上限电压下限1 3 0 0 1.1 0.92 2 21.7 12.7 1.1 0.93 2 94.2 19 1.1 0.94 1 47.8 -3.9 1.06 0.94179 0 0.11001 09 10 0.03181 0.0845 09 14 0.12711 0.27038 010 11 0.08205 0.19207 012 13 0.22092 0.19988 013 14 0.17093 0.34802 01.2.1 PSASP6.24中的潮流计算○1在PSASP中输入给定系统数据1)建立数据目录在电脑开始菜单里点击PSASP6.24程序中的“电力系统分析综合程序”项，弹出PSASP 界面，如图1.2所示。
图1.2 PSASP主画面该页面的上方，是数据目录的选择和创建，其中包括：a.数据目录该目录一经指定，就不需要再指定其它各种数据名了。
在该目录下工作时，建立起来的各种数据自动存入该目录下的子目录中。
因此该目录可理解为电力系统目录。
b.系统基准容量系统基准容量是换算系统标幺值数据的基准。
在给定数据目录后，所要计算的电力系统就确定了，从而该系统的基准容量也就给定了。
若在该目录下已建立了一些以系统基准容量为基准的标幺值数据，则该系统基准容量不能改变，因为数据库的数据与该基准容量有关，修改系统基准容量时，程序将给出警告提示，若做了修改，需修改已有的相关数据。
c.创建点击该按钮，可建立新目录。
3d.选择点击该按钮，可选择已有的目录。
e.检查与修复此项检查仅适用于由异常操作或错误引起的数据关系不对应，不能代替数据正确性的检查。
2）进入文本方式环境点击主画面左下方的“文本支持环境”按纽，便进入了文本支持环境，该文本环境窗口，主要包括四部分内容：文本方式下的数据编辑、文本方式下的各种计算（潮流、稳定、短路等）、文本方式下的计算结果、文本格式下的批处理。
对于给定系统的数据输入方面，仅会用到文本方式下的数据编辑一项。
下面就具体来介绍这一项的具体功能。
选择主菜单中的“数据”，即下拉第一级命令菜单，如图1.3所示。
图1.3 数据菜单其中包括：编辑元件基础数据，如：交流线、发电机、负荷数据等；编辑元件公用参数；基础数据检查，可以按给定上下限值对基础数据进行检查。
潮流计算要用到母线、交流线、发电机、负荷等元件的数据。
点击第一级菜单中的“基础数据”，便下拉其第二级菜单，如图1.4所示。
图1.4 基础数据点击系统元件的第二级菜单中的编辑某元件的命令后，即显示相应元件的编辑窗口。
除各元件所包含的内容不同外，其它如窗口结构、工具条、按纽等均相同。
下面分别以潮流计算中常用的母线、交流线、发电机、负荷元件为例，分别说明其数据的输入方法。
a.母线数据的输入点击“母线”项，即显示交流线数据的编辑窗口如图1.5所示。
图1.5 母线数据编辑窗口母线数据编辑窗口的结构和功能主要分为以下几部分：●窗口标题用于表示所编辑的数据。
如表示该窗口为交流线数据录入编辑窗口。
●工具按钮位于每个窗口上方的一行小按钮，用于数据的编辑录入和查找。
下面逐一进行阐述它们的功能⏹上翻与下翻一条既记录按钮点击按钮可从当前记录向前或向后翻一条记录，当翻至第一条记录时，自动失效当翻至最后一条记录时，自动失效。
⏹增加与删除按钮需要增加新记录是，点击增加记录按钮，即可增加一空记录。
需要删除记录时，可点击删除按钮，即删除当前记录。
⏹上翻至第一条记录与下翻至最后一条记录按钮与上翻下翻一样，当翻至第一条记录时，自动失效，当翻至最后一条记录时，自动失效。
⏹查找按钮点击查找按纽后，程序根据元件类型，弹出相应查找窗口。
⏹拷贝和粘贴按钮为了便于数据录入，增加了拷贝和粘贴的功能。
先移动到所要拷贝的记录，点击拷贝按钮，移动到相应的记录，点击粘贴按钮，即可将数据粘贴到当前记录。
⏹取消按钮，点击此按钮，可以取消对当前记录所做的改动。
该讲义举例给定的系统有14个节点，因此需要按照顺序建立14条母线，并依次命名为1、2、3······14，同时依次输入每条母线的母线数据。
输入母线数据时，图1.5中各个对5话框所对应的功能说明如下：●基本项：有效、母线名、区域号。
●有效：数据有效标记。
为有效；为无效。
●母线名：最多可填20个字符或10个汉字。
●区域号：母线所属区域号，最多为4位。
将所有元件的区域号统一编在同一区域内。
●电压栏：基准电压、电压上限、电压下限。
●基准电压：单位为（kV），应填写换算阻抗标幺值所采用的数值。
本设计的基准电压为138 KV。
●电压上限：单位为（kV）。
本设计的电压上限为121 KV。
●电压下限：单位为（kV）。
本设计的电压下限为99 KV。
表1.4给出母线上下限电压：电压（kV）110上限（%）110上限电压（kV）121下限（%）90%下限电压（kV）99对上述各项数据，基本项均应填写；电压栏中基准电压一般选系统标幺值计算所取的平均额定电压。
若只进行最简单的标幺值潮流计算，母线数据仅填写母线名和区域号即可。
表1.5列出了在基础数据库中建立母线数据的母线名。
表1.5 母线数据库列表母线名1、2、3、4、5、6、7、8、9、10、11、12、13、14电压等级（kV）110b.交流线数据的输入选择“基础数据”下拉菜单中的“交流线”，点击后，弹出交流线数据录入窗口，即可进行交流线数据的录入和编辑，窗口如图1.6所示：图1.6 交流线数据窗口图1.6是本设计以111为开始名称命名的交流线，并按照所给数据依次往下增加交流线，然后输入每条线路的数据，分别命名111、112、113······129。
图1.6所示的就是本设计的第三条交流线数据，根据毕业设计所给原始资料中有19条支路，于是就是要把19条交流线的支路参数依次按照顺序输入到电脑程序中。
●基本项：数据组、编号、所属区域、基准电压。
●数据组：所属数据组名。
确定网架结构，本设计需计算整个电网的潮流，因此，所有元件数据建立在同一数据组中。
●编号：线路编号，线路编号不能重复，也不能与变压器、直流线编号重复。
●所属区域：线路所属区域。
I 侧：属于I 侧母线所属区域；J侧：属于J侧母线所属区域。
●基准电压：选取母线后，自动显示母线数据中该母线的基准电压。
如与实际不符，请检查母线数据中母线的基准电压值。
●阻抗及线路容量其中阻抗数据是指线路的正序和零序数据，是计算的必要数据。
数据单位由“单位”而定。
●线路容量栏⏹额定：线路额定容量，单位为千安（kV A）⏹上限：容量上限百分数（%），即容量上限=额定*上限/100。
⏹单位：阻抗数据单位。
p.u：标幺值；Ohm/10-6 Siem：有名值。
●阻抗栏R1：正序电阻；R1=r1*lX1：正序电抗；X1=x1*lB1/2：线路正序充电电纳的1/2；这部分数据可直接填写，也可点击物理描述页中“阻抗计算”按钮计算得到。
c.发电机数据的输入选择“基础数据”下拉菜单中的“发电机及其调节器”，点击后，弹出发电机及其调节器数据录入窗口，即可进行发电机及其调节器数据录入和编辑。
发电机窗口如图1.7所示：7图1.7 发电机数据窗口1图1.7 发电机数据窗口1为第一条母线的平衡节点，所以有功和无功值都不用输入，不需要有功无功来补偿，只需要输入电压幅值就行，相角为0。
图1.8 发电机数据窗口2图1.8发电机数据窗口2为第二条母线的PV节点，就需要输入有功、无功值和相角，这里第二条母线无功为0 ，相角也为0。
●母线类型：用于潮流计算，有五种类型：Slack：Vθ节点，平衡节点PQ：PQ节点PV：PV节点PV-PQ：PV节点，控制该点无功Qmin≤Q≤Qmax，越限后变为PQ节点PQ-PV：PQ节点，控制该点电压Vmin≤V≤Vmax，越限后变为PV节点●功率和电压幅值发电机被选作平衡节点，因此只需填入电压和相角值，即V为“1”，θ为“0”，P、Q为“0”。
●负荷数据的输入选择“基础数据”下拉菜单中的“负荷”，点击后，弹出负荷数据录入窗口，即可进行负荷数据的录入和编辑。

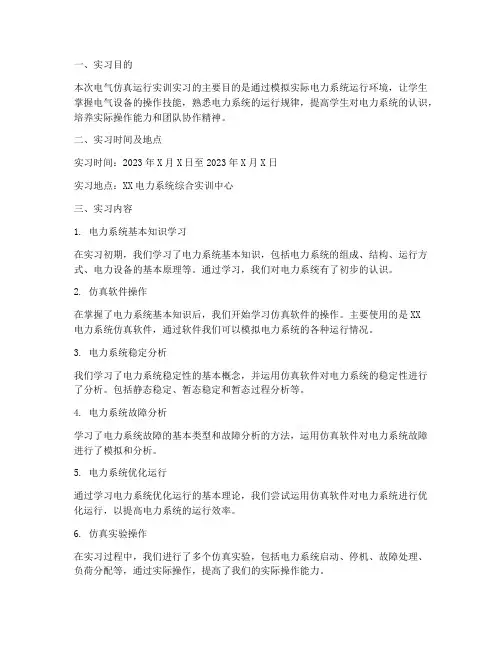

电气仿真运行实训实习报告
本次电气仿真运行实训实习的主要目的是通过模拟实际电力系统运行环境，让学生掌握电气设备的操作技能，熟悉电力系统的运行规律，提高学生对电力系统的认识，培养实际操作能力和团队协作精神。
二、实习时间及地点实习时间：2023年X月X日至2023年X月X日实习地点：XX电力系统综合实训中心三、实习内容1. 电力系统基本知识学习在实习初期，我们学习了电力系统基本知识，包括电力系统的组成、结构、运行方式、电力设备的基本原理等。
通过学习，我们对电力系统有了初步的认识。
2. 仿真软件操作在掌握了电力系统基本知识后，我们开始学习仿真软件的操作。
主要使用的是XX电力系统仿真软件，通过软件我们可以模拟电力系统的各种运行情况。
3. 电力系统稳定分析我们学习了电力系统稳定性的基本概念，并运用仿真软件对电力系统的稳定性进行了分析。
包括静态稳定、暂态稳定和暂态过程分析等。
4. 电力系统故障分析学习了电力系统故障的基本类型和故障分析的方法，运用仿真软件对电力系统故障进行了模拟和分析。
5. 电力系统优化运行通过学习电力系统优化运行的基本理论，我们尝试运用仿真软件对电力系统进行优化运行，以提高电力系统的运行效率。
6. 仿真实验操作在实习过程中，我们进行了多个仿真实验，包括电力系统启动、停机、故障处理、负荷分配等，通过实际操作，提高了我们的实际操作能力。
1. 理论知识与实践相结合通过本次实习，我们将所学理论知识与实际操作相结合，提高了对电力系统的认识。
2. 操作技能提高在仿真软件的操作过程中，我们掌握了电力系统仿真软件的使用方法，提高了实际操作能力。
3. 团队协作能力增强在实习过程中，我们分组进行仿真实验，培养了团队协作精神。
4. 问题解决能力提升在仿真实验中，我们遇到了各种问题，通过分析、讨论，我们找到了解决问题的方法，提高了问题解决能力。
五、实习体会1. 实践是检验真理的唯一标准通过本次实习，我们深刻体会到，理论知识与实践相结合是提高自身能力的重要途径。
电力仿真算法实验报告
一、实验目的本次实验旨在通过电力系统仿真软件对电力系统进行仿真分析，验证电力系统仿真算法的有效性，并进一步了解电力系统在不同运行条件下的稳定性和性能。
实验内容包括电力系统潮流计算、暂态稳定分析、短路电流计算等。
二、实验内容1. 电力系统潮流计算（1）实验背景：以某地区110kV电网为例，分析该电网在不同运行方式下的潮流分布。
（2）实验步骤：① 利用电力系统仿真软件建立110kV电网模型；② 设置电网参数，包括各节点电压、线路参数等；③ 运行潮流计算程序，得到潮流分布结果；④ 分析潮流分布结果，判断电网的稳定性。
2. 电力系统暂态稳定分析（1）实验背景：以某地区110kV电网为例，分析该电网在发生单相接地故障时的暂态稳定性。
（2）实验步骤：① 利用电力系统仿真软件建立110kV电网模型；② 设置电网参数，包括各节点电压、线路参数等；③ 设置故障参数，包括故障类型、故障位置等；④ 运行暂态稳定分析程序，得到暂态稳定结果；⑤ 分析暂态稳定结果，判断电网的稳定性。
3. 电力系统短路电流计算（1）实验背景：以某地区110kV电网为例，计算电网在发生短路故障时的短路电流。
（2）实验步骤：① 利用电力系统仿真软件建立110kV电网模型；② 设置电网参数，包括各节点电压、线路参数等；③ 设置故障参数，包括故障类型、故障位置等；④ 运行短路电流计算程序，得到短路电流结果；⑤ 分析短路电流结果，判断电网的短路容量。
三、实验结果与分析1. 电力系统潮流计算结果通过潮流计算，得到110kV电网在不同运行方式下的潮流分布。
结果表明，在正常运行方式下，电网的潮流分布合理，节点电压满足要求。
在故障运行方式下，电网的潮流分布发生较大变化，部分节点电压超出了允许范围。
2. 电力系统暂态稳定分析结果通过暂态稳定分析，得到110kV电网在发生单相接地故障时的暂态稳定结果。
结果表明，在故障发生初期，电网暂态稳定，但故障持续一段时间后，电网发生暂态失稳。
电力系统仿真实习报告
一、前言随着电力系统规模的不断扩大和复杂性的增加，对电力系统的运行和维护提出了更高的要求。
为了更好地理解电力系统的运行原理，提高对电力系统故障的快速响应能力，我们选择了电力系统仿真软件进行实习，通过模拟电力系统的运行状态，分析电力系统的稳定性、故障特性以及运行效率。
以下是我在这段仿真实习过程中的总结和心得。
二、实习目的与内容1. 实习目的（1）掌握电力系统仿真软件的基本操作和功能；（2）了解电力系统运行的基本原理和故障特性；（3）提高对电力系统故障的快速响应能力；（4）培养团队协作和问题解决能力。
2. 实习内容（1）电力系统仿真软件的学习和使用；（2）电力系统稳态和暂态仿真的操作和结果分析；（3）电力系统故障仿真及故障分析；（4）电力系统优化运行策略的研究。
三、实习过程1. 电力系统仿真软件的学习和使用在实习初期，我们首先学习了电力系统仿真软件的基本操作和功能。
通过阅读相关资料和实际操作，掌握了软件的界面布局、参数设置、仿真运行以及结果分析等功能。
2. 电力系统稳态和暂态仿真的操作和结果分析在掌握了仿真软件的基本操作后，我们进行了电力系统稳态和暂态仿真。
首先，建立了电力系统的基本模型，包括发电机、变压器、线路、负载等元件。
然后，通过设置不同的运行参数，如负荷、电压、频率等，分析了电力系统的稳态运行特性。
在暂态仿真方面，我们模拟了电力系统发生故障的情况，如短路故障、断路器故障等，分析了故障发生时电力系统的响应和恢复过程。
通过仿真结果，我们了解了电力系统故障对系统稳定性的影响，以及故障恢复过程中需要采取的措施。
3. 电力系统故障仿真及故障分析为了提高对电力系统故障的快速响应能力，我们进行了电力系统故障仿真。
通过设置不同的故障类型和故障位置，模拟了电力系统发生故障时的运行状态，并分析了故障原因和影响。
在故障分析过程中，我们重点关注了以下内容：（1）故障对系统稳定性的影响；（2）故障对负荷供电的影响；（3）故障恢复过程中需要采取的措施。

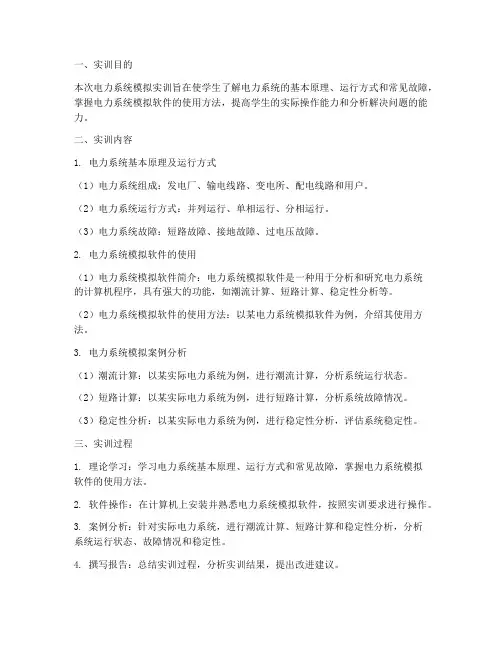

电力系统模拟实训报告书

一、实训目的本次电力系统模拟实训旨在使学生了解电力系统的基本原理、运行方式和常见故障，掌握电力系统模拟软件的使用方法，提高学生的实际操作能力和分析解决问题的能力。
二、实训内容1. 电力系统基本原理及运行方式（1）电力系统组成：发电厂、输电线路、变电所、配电线路和用户。
（2）电力系统运行方式：并列运行、单相运行、分相运行。
（3）电力系统故障：短路故障、接地故障、过电压故障。
2. 电力系统模拟软件的使用（1）电力系统模拟软件简介：电力系统模拟软件是一种用于分析和研究电力系统的计算机程序，具有强大的功能，如潮流计算、短路计算、稳定性分析等。
（2）电力系统模拟软件的使用方法：以某电力系统模拟软件为例，介绍其使用方法。
3. 电力系统模拟案例分析（1）潮流计算：以某实际电力系统为例，进行潮流计算，分析系统运行状态。
（2）短路计算：以某实际电力系统为例，进行短路计算，分析系统故障情况。
（3）稳定性分析：以某实际电力系统为例，进行稳定性分析，评估系统稳定性。
三、实训过程1. 理论学习：学习电力系统基本原理、运行方式和常见故障，掌握电力系统模拟软件的使用方法。
2. 软件操作：在计算机上安装并熟悉电力系统模拟软件，按照实训要求进行操作。
3. 案例分析：针对实际电力系统，进行潮流计算、短路计算和稳定性分析，分析系统运行状态、故障情况和稳定性。
4. 撰写报告：总结实训过程，分析实训结果，提出改进建议。
四、实训结果与分析1. 潮流计算结果分析：通过潮流计算，得出电力系统各节点电压、线路潮流等参数，分析系统运行状态，发现电压偏低、线路过载等问题。
2. 短路计算结果分析：通过短路计算，得出短路故障发生时系统各节点电压、线路电流等参数，分析故障情况，为故障处理提供依据。
3. 稳定性分析结果分析：通过稳定性分析，评估电力系统稳定性，发现系统存在稳定性隐患，提出改进建议。
五、实训体会1. 电力系统模拟实训使学生深入了解电力系统运行原理，提高实际操作能力。
电力系统实训总结报告
一、引言随着我国经济的快速发展，电力系统在国民经济中的地位日益重要。
为了提高电力系统的运行效率和安全性，培养具备电力系统专业知识和技能的人才成为当务之急。
本报告针对电力系统实训，总结实训过程中的收获与体会，为今后电力系统人才培养提供参考。
二、实训目的与内容1. 实训目的通过电力系统实训，使学生掌握电力系统基本原理、运行方式、设备结构、运行维护等方面的知识，提高动手能力、分析问题和解决问题的能力，为今后从事电力系统相关工作打下坚实基础。
2. 实训内容（1）电力系统基本原理：包括电力系统结构、运行方式、负荷特性、短路故障分析等。
（2）电力设备：包括发电机、变压器、线路、开关设备等。
（3）电力系统运行：包括电力系统调度、电力系统保护、电力系统自动化等。
（4）电力系统维护：包括电力设备检修、电力系统故障处理、电力系统运行优化等。
三、实训过程与收获1. 实训过程（1）理论学习：通过课堂讲解、阅读教材等方式，系统学习电力系统相关知识。
（2）实验操作：在实验室进行电力系统设备操作、调试和故障处理等实验。
（3）现场实习：到电力公司或变电站进行现场实习，了解电力系统实际运行情况。
（4）项目实践：参与电力系统项目实践，如电力系统故障分析、电力系统优化等。
2. 收获（1）理论知识：通过实训，掌握了电力系统基本原理、运行方式、设备结构、运行维护等方面的知识。
（2）动手能力：在实验操作和现场实习中，提高了动手能力，学会了电力系统设备的操作、调试和故障处理。
（3）分析问题和解决问题的能力：通过项目实践，培养了分析问题和解决问题的能力，为今后从事电力系统相关工作奠定了基础。
四、实训体会与反思1. 体会（1）电力系统知识体系庞大，需要不断学习和积累。
（2）理论与实践相结合，才能更好地掌握电力系统知识。
（3）团队协作精神在电力系统工作中至关重要。
2. 反思（1）在实训过程中，发现自身理论知识掌握不够扎实，需要加强学习。
（2）实验操作过程中，存在一定的疏忽和失误，需要提高操作技能。
电力系统仿真实验报告
电力系统仿真实验报告电力系统仿真实验报告引言：电力系统是现代社会不可或缺的基础设施，它为我们的生活提供了稳定可靠的电力供应。
为了确保电力系统的安全运行，我们进行了一系列的仿真实验，以评估系统的性能、优化运行策略，并提出改进建议。
一、实验目的本次实验的主要目的是通过仿真模拟电力系统的运行情况，分析系统的稳定性、可靠性和经济性，并探索如何优化系统的运行策略。
二、实验方法我们使用了一款先进的电力系统仿真软件，该软件可以模拟电力系统的各个组成部分，包括发电机、输电线路、变电站等。
通过输入系统的参数和运行策略，我们可以获得系统在不同负荷情况下的运行状态和性能指标。
三、实验结果与分析1. 系统稳定性分析我们首先对系统的稳定性进行了仿真分析。
通过模拟系统在负荷突变和故障情况下的响应，我们评估了系统的稳定性。
实验结果显示，在负荷突变和故障发生时，系统能够迅速调整，保持稳定运行。
然而，我们也发现系统在某些情况下存在潜在的稳定性问题，需要进一步改进。
2. 系统可靠性评估为了评估系统的可靠性，我们对系统进行了故障模拟实验。
通过模拟不同部件的故障，我们分析了系统的可靠性指标，如可用性和平均故障间隔时间。
实验结果显示，系统在大部分故障情况下能够保持正常运行，但在某些故障情况下，系统的可靠性会受到一定影响。
我们建议在设计和运行中加强对系统的容错性和冗余性。
3. 系统经济性优化为了优化系统的经济性，我们进行了成本效益分析。
通过调整系统的运行策略和参数，我们评估了不同方案下的成本和效益。
实验结果显示，通过合理的调整发电机的输出功率和输电线路的容量，可以降低系统的运行成本，并提高系统的经济效益。
四、实验结论与建议通过本次仿真实验，我们得出了以下结论：1. 系统在大部分情况下表现出良好的稳定性和可靠性，但仍存在一些潜在的问题需要解决。
2. 加强系统的容错性和冗余性可以提高系统的可靠性。
3. 通过合理的调整运行策略和参数，可以降低系统的运行成本，并提高经济效益。
电力系统仿真实训报告
电力系统仿真实训报告一、引言电力系统是现代工业社会不可或缺的重要基础设施，其安全稳定运行对于保障国家经济发展和人民生活至关重要。
为了提高电力系统的运行效率和可靠性，电力系统仿真成为一种重要手段。
本报告旨在对电力系统仿真实训进行总结和分析，以期得到有关电力系统运行的有价值信息。
二、实训目标本次电力系统仿真实训的主要目标是通过搭建仿真模型，模拟电力系统运行过程，以便更深入地理解电力系统的运行规律，并通过实际操作来掌握解决电力系统问题的方法和技巧。
三、实训内容1. 电力系统仿真平台的搭建在实训的开始阶段，我们首先搭建了电力系统仿真平台。
通过选取适当的仿真软件和工具，我们成功建立了相应的仿真模型，包括发电机、输电线路、变电站等组成要素，并建立了合适的模型参数。
2. 电力系统运行状态的仿真在电力系统仿真平台搭建完成后，我们进行了电力系统运行状态的仿真。
通过输入实际运行数据，并运用仿真软件进行仿真计算，我们获得了电力系统的运行状态、电流、电压等相关指标。
这有助于我们对电力系统的运行情况进行全面的了解。
3. 电力系统故障仿真与分析在电力系统运行状态仿真的基础上，我们进行了电力系统故障的仿真与分析。
通过模拟不同类型的故障，如短路故障、过载故障等，我们可以分析故障对电力系统的影响，并采取相应的措施进行恢复和修复。
4. 电力系统稳定性仿真为了进一步研究电力系统的稳定性，我们进行了电力系统稳定性的仿真。
通过模拟各种外部干扰和内部故障，我们可以评估电力系统的稳定性，并分析故障发生时的应对措施，以确保系统的安全运行。
四、实训结果与总结通过本次电力系统仿真实训，我们取得了一系列积极成果。
首先，我们成功搭建了电力系统仿真平台，并对电力系统的运行状态有了全面的认识。
其次，我们通过模拟不同类型的故障和干扰，对系统的稳定性进行了评估与分析。
最后，我们总结了在仿真实训中遇到的问题，并提出了相应的解决方案，为今后电力系统实际运行提供了参考。
电力系统分析仿真实验报告
电力系统分析仿真实验报告一、实验目的通过电力系统仿真，分析电力系统的稳定性和可靠性，对电力系统进行故障分析。
二、实验器材和条件1.电力系统仿真软件2.电力系统仿真实验模型3.稳定性和可靠性测试数据三、实验原理电力系统的稳定性是指系统在受到扰动或故障的情况下，能够迅速恢复到新的稳定工作点的能力。
电力系统的可靠性是指系统在正常运行和故障恢复状态下，能够保持稳定供电的能力。
四、实验步骤1.稳态分析：通过电力系统仿真软件，建立电力系统的稳态模型，并进行负荷流、电压稳定度和功率因数分析，以评估系统的稳态性能。
2.扰动分析：在稳态模型基础上，通过改变电力系统的节点负载和故障情况，引入扰动，并观察系统在扰动下的响应过程。
3.稳定性分析：根据扰动分析结果，通过故障恢复实验，研究系统的稳定性能，包括暂态稳定性和稳定控制方法。
4.可靠性分析：通过故障恢复实验和设备可用性分析来评估系统的可靠性，了解系统在发生故障时的可靠供电能力。
五、实验结果与分析1.稳态分析结果显示，电力系统的负荷流较大，但在正常运行范围内，电压稳定度和功率因数也较好。
2.扰动分析结果显示，在节点负载突然减少或故障发生时，系统的电压和频率会出现短时波动，但能够迅速恢复到新的稳态工作点。
3.稳定性分析结果显示，在故障发生后，系统能够通过自动稳定控制方法，有效恢复到正常工作状态，并保持稳定供电。
4.可靠性分析结果显示，系统在发生故障时仍能保持稳定供电，设备的可用性较高，但仍有少量设备故障需要及时维修或更换。
六、实验结论通过电力系统仿真实验，分析了电力系统的稳定性和可靠性。
实验结果表明，电力系统具有较好的稳态和暂态稳定性能，在故障发生后能够迅速恢复到正常工作状态，保持稳定供电。
但仍需加强设备维护和更换，提高电力系统的可靠性。
七、实验总结通过本次电力系统分析仿真实验，加深了对电力系统稳定性和可靠性的理解，掌握了利用电力系统仿真软件进行系统分析和故障恢复的方法。
电力系统实训实验报告
1. 熟悉电力系统的基本组成及工作原理。
2. 掌握电力系统中的基本设备及其操作方法。
3. 培养实际操作能力，提高对电力系统的认识。
4. 深入了解电力系统运行过程中的安全注意事项。
二、实验内容1. 电力系统基本组成及工作原理（1）电力系统组成：电力系统主要由发电厂、输电线路、变电站、配电线路和用户组成。
（2）电力系统工作原理：发电厂将机械能转化为电能，通过输电线路传输到变电站，再通过配电线路分配到用户，用户使用电能进行各种生产和生活活动。
2. 电力系统中基本设备及其操作方法（1）发电机：发电机是电力系统的动力源，通过旋转产生电能。
操作方法：启动发电机，调节励磁电流，使发电机稳定运行。
（2）变压器：变压器用于将高压电能降压至低压电能，以满足用户需求。
操作方法：检查变压器油位、温度，调整分接头，使变压器稳定运行。
（3）输电线路：输电线路用于将电能从发电厂传输到变电站。
操作方法：检查输电线路绝缘状况，确保线路安全运行。
（4）变电站：变电站是电力系统中的重要环节，负责将高压电能降压至低压电能，并通过配电线路分配给用户。
操作方法：检查设备运行状况，调整电压、电流，确保变电站稳定运行。
3. 电力系统运行过程中的安全注意事项（1）遵守安全操作规程，确保人身安全。
（2）熟悉设备操作方法，避免误操作。
（3）定期检查设备，确保设备正常运行。
（4）掌握触电急救知识，提高应急处理能力。
1. 熟悉电力系统基本组成及工作原理，了解电力系统中基本设备及其操作方法。
2. 按照实验要求，依次进行发电机、变压器、输电线路和变电站的操作。
3. 在操作过程中，密切观察设备运行状况，记录实验数据。
4. 分析实验数据，总结实验结果。
四、实验结果与分析1. 实验过程中，发电机、变压器、输电线路和变电站均能正常运行，实验数据符合预期。
2. 通过实验，掌握了电力系统中基本设备及其操作方法，提高了实际操作能力。
3. 了解了电力系统运行过程中的安全注意事项，增强了安全意识。
电力系统分析仿真实验报告
电力系统分析仿真实验报告电力系统分析仿真实验报告一、实验目的本次实验的目的是通过使用电力系统仿真软件进行电力系统模拟分析，掌握电力系统运行特点及原因、掌握电力系统基本传输线路的参数，以及了解电力系统的潮流分布计算和短路分析流程。
二、实验原理电力系统仿真软件是针对电力系统运行及其各种故障情况下的仿真软件。
仿真软件将电力系统进行模拟分析，可以让使用者对电力系统进行检测修正，达到保证电网质量的目的。
仿真软件主要采用数学模型进行计算，本次实验中使用的仿真软件为PSASP。
第一，电力系统线路模型：电力系统线路模型是电力系统分析的核心内容，此模型通过研究电力线路本身的运行特点，为电力系统计算和仿真打下基础。
电力系统线路模型假设电力系统线路为非常规线路，包括零序电感和阻抗、平衡、非平衡模型的相间电路等，具体包括电感、电容、电阻三部分。
第二，电力系统模拟分析：电力系统的仿真分析，就是对电力系统进行计算、仿真，从而得出电力系统的各种参数或特性。
模拟分析主要包括电力系统的潮流计算、电力系统的短路分析等两个方面。
（1）电力系统潮流计算：电力系统潮流计算是指通过对电力系统进行数学建模，来分析电力系统中电流、电压等各种状态量的分布规律。
具体的计算过程采用功率系统仿真软件进行计算。
（2）电力系统短路分析：电力系统短路分析是针对电力系统在遭受外部灾害时计算其在各种短路状态下的可能损伤程度，在电力系统建设过程中非常重要。
同时也是保障电网电力质量安全的必要手段。
三、实验内容实验的主要内容分为两个部分，第一部分是电力系统潮流计算实验，第二部分是电力系统短路分析实验。
（1）潮流计算实验这部分实验的主要内容是计算电力系统的电流分布以及电压分布等参数，实验过程如下：1. 打开PSASP软件，新建项目档案。
根据实际需求设置主进程，建立相应关系文件，并完成电力系统初始化操作。
2. 添加仿真数据。
根据实验要求，添加相应的电力系统数据。
其中包括节点数据、主变和传输线路数据、变压器等数据。
