PI调节器

在工程实际中,应用最为广泛的调节器控制规律为比例、积分、微分控制,简称PID控制,又称PID调节。

PID控制器问世至今已有近70年历史,它以其结构简单、稳定性好、工作可靠、调整方便而成为工业控制的主要技术之一。

当被控对象的结构和参数不能完全掌握,或得不到精确的数学模型时,控制理论的其它技术难以采用时,系统控制器的结构和参数必须依靠经验和现场调试来确定,这时应用PID控制技术最为方便。

即当我们不完全了解一个系统和被控对象,或不能通过有效的测量手段来获得系统参数时,最适合用PID控制技术。

PID控制,实际中也有PI和PD控制。

PID控制器就是根据系统的误差,利用比例、积分、微分计算出控制量进行控制的。

比例(P)控制
比例控制是一种最简单的控制方式。

其控制器的输出与输入误差信号成比例关系。

当仅有比例控制时系统输出存在稳态误差(Steady-state error)。

积分(I)控制
在积分控制中,控制器的输出与输入误差信号的积分成正比关系。

对一个自动控制系统,如果在进入稳态后存在稳态误差,则称这个控制系统是有稳态误差的或简称有差系统(System with Steady-state Error)。

为了消除稳态误差,在控制器中必须引入“积分项”。

积分项对误差取决于时间的积分,随着时间的增加,积分项会增大。

这样,即便误差很小,积分项也会随着时间的增加而加大,它推动控制器的输出增大使稳态误差进一步减小,直到等于零。

因此,比例+积分(PI)控制器,可以使系统在进入稳态后无稳态误差。

PID是比例,积分,微分的缩写. 比例调节作用:是按比例反应系统的偏差,系统一旦出现了偏差,比例调节立即产生调节作用用以减少偏差。

比例作用大,可以加快调节,减少误差,但是过大的比例,使系统的稳定性下降,甚至造成系统的不稳定。

积分调节作用:是使系统消除稳态误差,提高无差度。

因为有误差,积分调节就进行,直至无差,积分调节停止,积分调节输出一常值。

积分作用的强弱取决与积分时间常数Ti,Ti越小,积分作用就越强。

反之Ti大则积分作用弱,加入积分调节可使系统稳定性下降,动态响应变慢。

积分作用常与另两种调节规律结合,组成PI调节器或PID调节器。

微分调节作用:微分作用反映系统偏差信号的变化率,具有预见性,能预见偏差变化的趋势,因此能产生超前的控制作用,在偏差还没有形成之前,已被微分调节作用消除。

因此,可以改善系统的动态性能。

在微分时间选择合适情况下,可以减少超调,减少调节时间。

微分作用对噪声干扰有放大作用,因此过强的加微分调节,对系统抗干扰不利。

此外,微分反应的是变化率,而当输入没有变化时,微分作用输出为零。

微分作用不能单独使用,需要与另外两种调节规律相结合,组成PD或PID控制器。

合集下载

pi调节器和开关电源中的补偿

pi调节器和开关电源中的补偿

pi调节器和开关电源中的补偿随着科技的不断进步,电子设备在日常生活中扮演着非常重要的角色。

而在许多电子设备中,为了保证电路稳定运行,使用了许多电子元器件,其中包括了pi调节器和开关电源中的补偿器。

这两个元器件在电路中起着非常重要的作用,它们能够帮助电路保持稳定,减少突波干扰,提高工作效率和节省能源。

今天我们就来深入了解一下pi 调节器和开关电源中的补偿器,探讨它们的工作原理和应用。

首先我们来看一下pi调节器。

pi调节器是一种可以用来调节电压的元器件。

它通常由三个电阻组成,通过改变这三个电阻的阻值,可以调节输出电压的大小。

pi调节器主要应用在稳压电路中,它可以帮助电路保持稳定的输出电压,避免因为电压过高或者过低而对电路造成损坏。

此外,pi调节器还可以滤除输入电压中的噪音和干扰信号,减少输出电压中的波动,提高电路的稳定性。

另外一个重要的元器件是开关电源中的补偿器。

开关电源是一种通过高频开关管进行工作的电源,它可以将输入电压转换为所需要的输出电压。

然而,开关电源在工作时会产生大量的干扰信号和电磁辐射,对其他电子设备造成干扰。

为了减少这些干扰,需要使用补偿器来对开关电源进行补偿。

补偿器可以对开关电源的输出波形进行调整,减少输出波形中的谐波和高频噪音,从而降低电磁辐射的干扰。

补偿器还可以提高开关电源的效率,降低能量损耗,使其更加节能环保。

在实际应用中,pi调节器和开关电源中的补偿器通常会结合使用,以确保电路的稳定和可靠工作。

例如在一些需要高精度稳定电压输出的电子设备中,会同时使用pi调节器和补偿器来对电路进行调节和补偿,从而保证电路的稳定性和可靠性。

此外,在一些对电磁辐射有严格要求的场合,也会使用pi调节器和补偿器来对开关电源进行调节和补偿,减少电磁辐射干扰。

因此,pi调节器和开关电源中的补偿器在电子设备中有着非常重要的应用价值。

总的来说,pi调节器和开关电源中的补偿器在电子设备中扮演着非常重要的角色。

它们可以帮助电路保持稳定,减少干扰,提高工作效率和节省能源。

数字PI调节器

数字PI调节器

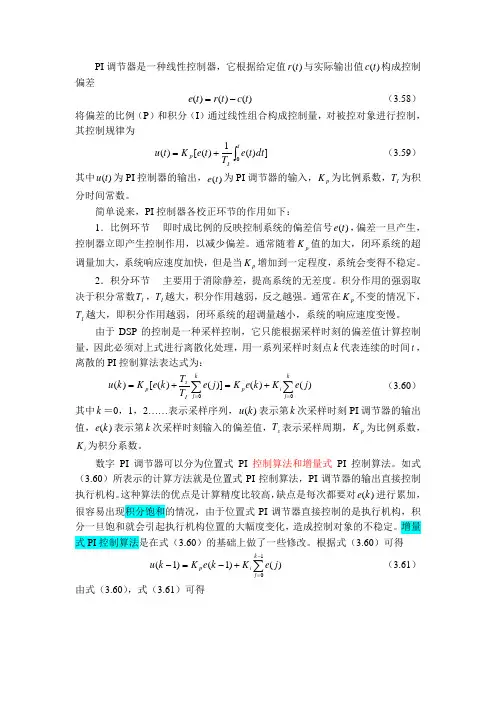

PI 调节器是一种线性控制器,它根据给定值)(t r 与实际输出值)(t c 构成控制偏差)()()(t c t r t e -= (3.58)将偏差的比例(P )和积分(I )通过线性组合构成控制量,对被控对象进行控制,其控制规律为])(1)([)(0⎰+=t I p dt t e T t e K t u (3.59) 其中)(t u 为PI 控制器的输出,)(t e 为PI 调节器的输入,p K 为比例系数,I T 为积分时间常数。

简单说来,PI 控制器各校正环节的作用如下:1.比例环节 即时成比例的反映控制系统的偏差信号)(t e ,偏差一旦产生,控制器立即产生控制作用,以减少偏差。

通常随着p K 值的加大,闭环系统的超调量加大,系统响应速度加快,但是当p K 增加到一定程度,系统会变得不稳定。

2.积分环节 主要用于消除静差,提高系统的无差度。

积分作用的强弱取决于积分常数I T ,I T 越大,积分作用越弱,反之越强。

通常在p K 不变的情况下,I T 越大,即积分作用越弱,闭环系统的超调量越小,系统的响应速度变慢。

由于DSP 的控制是一种采样控制,它只能根据采样时刻的偏差值计算控制量,因此必须对上式进行离散化处理,用一系列采样时刻点k 代表连续的时间t ,离散的PI 控制算法表达式为:∑∑==+=+=k j i p k j I sp j e K k e K j e T T k e K k u 00)()(])()([)( (3.60) 其中k =0,1,2……表示采样序列,)(k u 表示第k 次采样时刻PI 调节器的输出值,)(k e 表示第k 次采样时刻输入的偏差值,s T 表示采样周期,p K 为比例系数,i K 为积分系数。

数字PI 调节器可以分为位置式PI 控制算法和增量式PI 控制算法。

如式(3.60)所表示的计算方法就是位置式PI 控制算法,PI 调节器的输出直接控制执行机构。

pi调节器的输入和输出

pi调节器的输入和输出

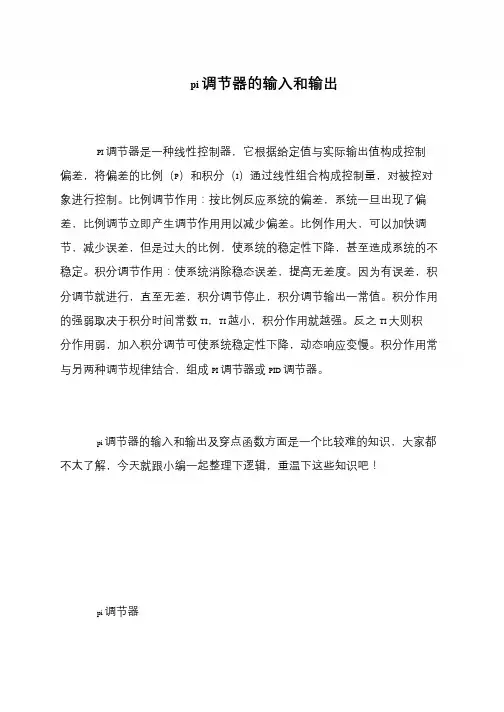

pi 调节器的输入和输出
PI 调节器是一种线性控制器,它根据给定值与实际输出值构成控制偏差,将偏差的比例(P)和积分(I)通过线性组合构成控制量,对被控对象进行控制。

比例调节作用:按比例反应系统的偏差,系统一旦出现了偏差,比例调节立即产生调节作用用以减少偏差。

比例作用大,可以加快调节,减少误差,但是过大的比例,使系统的稳定性下降,甚至造成系统的不稳定。

积分调节作用:使系统消除稳态误差,提高无差度。

因为有误差,积分调节就进行,直至无差,积分调节停止,积分调节输出一常值。

积分作用的强弱取决于积分时间常数TI,TI 越小,积分作用就越强。

反之TI 大则积
分作用弱,加入积分调节可使系统稳定性下降,动态响应变慢。

积分作用常与另两种调节规律结合,组成PI 调节器或PID 调节器。

pi 调节器的输入和输出及穿点函数方面是一个比较难的知识,大家都不太了解,今天就跟小编一起整理下逻辑,重温下这些知识吧!
pi 调节器。

pi调节器原理

pi调节器原理

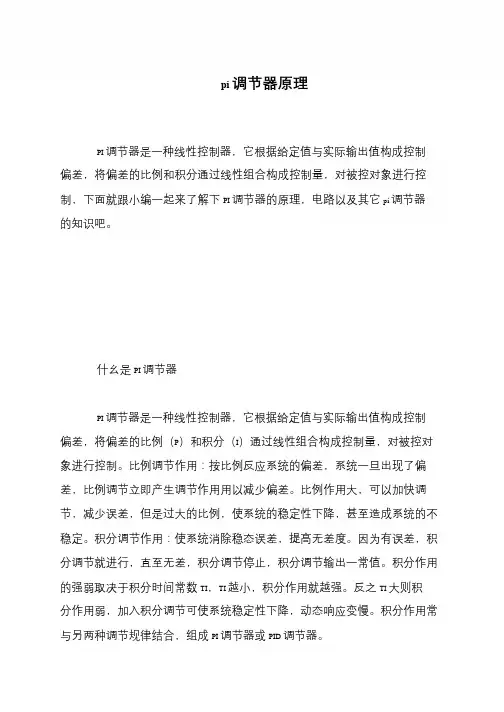

pi 调节器原理
PI 调节器是一种线性控制器,它根据给定值与实际输出值构成控制偏差,将偏差的比例和积分通过线性组合构成控制量,对被控对象进行控制,下面就跟小编一起来了解下PI 调节器的原理,电路以及其它pi 调节器的知识吧。

什幺是PI 调节器
PI 调节器是一种线性控制器,它根据给定值与实际输出值构成控制偏差,将偏差的比例(P)和积分(I)通过线性组合构成控制量,对被控对象进行控制。

比例调节作用:按比例反应系统的偏差,系统一旦出现了偏差,比例调节立即产生调节作用用以减少偏差。

比例作用大,可以加快调节,减少误差,但是过大的比例,使系统的稳定性下降,甚至造成系统的不稳定。

积分调节作用:使系统消除稳态误差,提高无差度。

因为有误差,积分调节就进行,直至无差,积分调节停止,积分调节输出一常值。

积分作用的强弱取决于积分时间常数TI,TI 越小,积分作用就越强。

反之TI 大则积
分作用弱,加入积分调节可使系统稳定性下降,动态响应变慢。

积分作用常与另两种调节规律结合,组成PI 调节器或PID 调节器。

pi调节器课程设计

pi调节器课程设计

pi调节器课程设计一、课程目标知识目标:1. 学生能够理解π(pi)的概念及其在数学和科学中的应用。

2. 学生能够掌握π(pi)的基本计算方法,并应用于解决实际问题。

3. 学生能够了解π(pi)在圆周率计算历史上的重要性和发展。

技能目标:1. 学生能够运用π(pi)进行圆的周长和面积的计算,提高解决问题的能力。

2. 学生能够运用π(pi)解决实际生活中的问题,如计算圆形物体的尺寸、设计圆形图案等。

3. 学生能够通过小组合作和讨论,提高沟通与协作能力。

情感态度价值观目标:1. 学生对π(pi)产生兴趣,培养对数学和科学的热爱。

2. 学生在探索π(pi)的过程中,培养勇于尝试、不断探索的精神。

3. 学生通过学习π(pi)的历史,了解人类对科学知识的不断追求和传承,增强民族自豪感。

本课程针对学生年级特点,注重培养实际应用能力和团队合作精神,激发学生对π(pi)及其相关数学知识的兴趣。

课程目标具体、可衡量,旨在帮助学生掌握π(pi)的基本知识,提高解决实际问题的能力,并培养积极的学习态度和价值观。

为实现课程目标,后续教学设计和评估将围绕具体学习成果展开。

二、教学内容1. π(pi)的定义与性质- 圆周率的概念- π的数值及其特点2. π的计算方法- π的近似值计算- π的精确值计算方法介绍3. π在数学和科学中的应用- 圆的周长和面积计算- π在物理学、工程学等领域的应用4. π的历史与文化- π的计算历史- π在不同文化背景下的意义5. 实践活动- 圆的周长和面积的实际测量- 小组合作:设计含有π元素的创意图案教学内容根据课程目标进行选择和组织,注重科学性和系统性。

教学大纲明确以下安排和进度:第一课时:π的定义与性质,圆周率的概念,π的数值及其特点第二课时:π的计算方法,近似值计算,精确值计算方法介绍第三课时:π在数学和科学中的应用,圆的周长和面积计算第四课时:π的历史与文化,π的计算历史,π在不同文化背景下的意义第五课时:实践活动,圆的周长和面积的实际测量,小组合作设计创意图案教学内容与教材关联紧密,确保学生能够掌握π的基础知识,并在实践中运用π,激发学生对π的兴趣和探索精神。

PI系数调节方法

PI系数调节方法

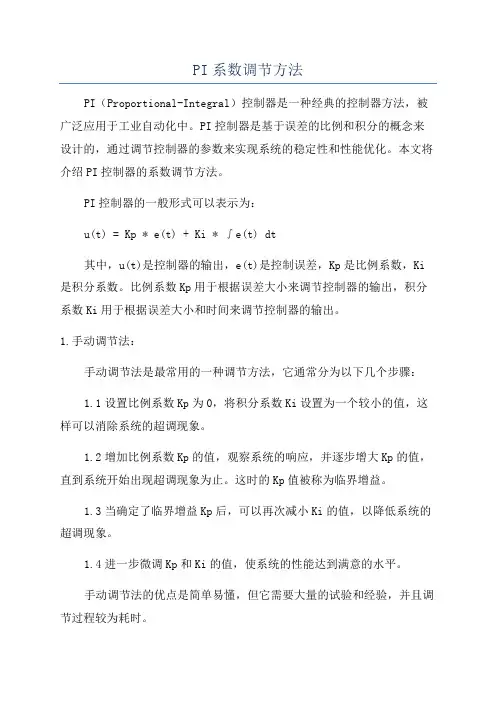

PI系数调节方法PI(Proportional-Integral)控制器是一种经典的控制器方法,被广泛应用于工业自动化中。

PI控制器是基于误差的比例和积分的概念来设计的,通过调节控制器的参数来实现系统的稳定性和性能优化。

本文将介绍PI控制器的系数调节方法。

PI控制器的一般形式可以表示为:u(t) = Kp * e(t) + Ki * ∫e(t) dt其中,u(t)是控制器的输出,e(t)是控制误差,Kp是比例系数,Ki 是积分系数。

比例系数Kp用于根据误差大小来调节控制器的输出,积分系数Ki用于根据误差大小和时间来调节控制器的输出。

1.手动调节法:手动调节法是最常用的一种调节方法,它通常分为以下几个步骤:1.1设置比例系数Kp为0,将积分系数Ki设置为一个较小的值,这样可以消除系统的超调现象。

1.2增加比例系数Kp的值,观察系统的响应,并逐步增大Kp的值,直到系统开始出现超调现象为止。

这时的Kp值被称为临界增益。

1.3当确定了临界增益Kp后,可以再次减小Ki的值,以降低系统的超调现象。

1.4进一步微调Kp和Ki的值,使系统的性能达到满意的水平。

手动调节法的优点是简单易懂,但它需要大量的试验和经验,并且调节过程较为耗时。

2. Ziegler-Nichols方法:Ziegler-Nichols方法是一种经验法,可以通过快速的试验实验来确定PI控制器的参数。

具体步骤如下:2.1设置比例系数Kp为0,将积分系数Ki设置为一个较小的值,如0.022.2增加Kp的值,直到系统开始出现快速的震荡现象为止。

2.3 记录临界增益Kcu和临界周期Tu。

2.4根据系统的控制类型(P型、PI型、PID型)选择合适的调节参数。

- 对于P型系统:Kp = 0.5 * Kcu,Ki = 0,Kd = 0。

- 对于PI型系统:Kp = 0.45 * Kcu,Ki = 1.2 / Tu,Kd = 0。

- 对于PID型系统:Kp = 0.6 * Kcu,Ki = 2 / Tu,Kd = 0.125 * TuZiegler-Nichols方法是一种快速确定PI控制器参数的方法,但它不适用于所有类型的系统,且在一些情况下会导致超调现象。

位置式数字PI调节器算法
