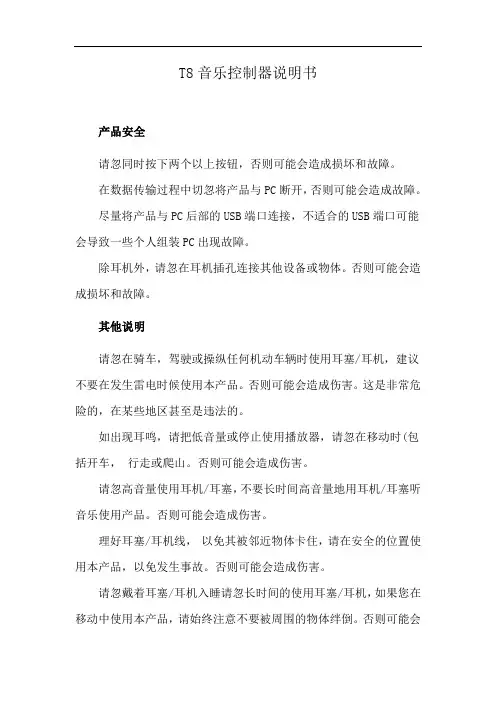

T8音乐控制器说明书
T8音乐控制器说明书
产品安全
请忽同时按下两个以上按钮，否则可能会造成损坏和故障。
在数据传输过程中切忽将产品与PC断开，否则可能会造成故障。
尽量将产品与PC后部的USB端口连接，不适合的USB端口可能会导致一些个人组装PC出现故障。
除耳机外，请忽在耳机插孔连接其他设备或物体。
否则可能会造成损坏和故障。
其他说明
请忽在骑车，驾驶或操纵任何机动车辆时使用耳塞/耳机，建议不要在发生雷电时候使用本产品。
否则可能会造成伤害。
这是非常危险的，在某些地区甚至是违法的。
如出现耳鸣，请把低音量或停止使用播放器，请忽在移动时(包括开车，行走或爬山。
否则可能会造成伤害。
请忽高音量使用耳机/耳塞，不要长时间高音量地用耳机/耳塞听音乐使用产品。
否则可能会造成伤害。
理好耳塞/耳机线，以免其被邻近物体卡住，请在安全的位置使用本产品，以免发生事故。
否则可能会造成伤害。
请忽戴着耳塞/耳机入睡请忽长时间的使用耳塞/耳机，如果您在移动中使用本产品，请始终注意不要被周围的物体绊倒。
否则可能会
造成伤害。

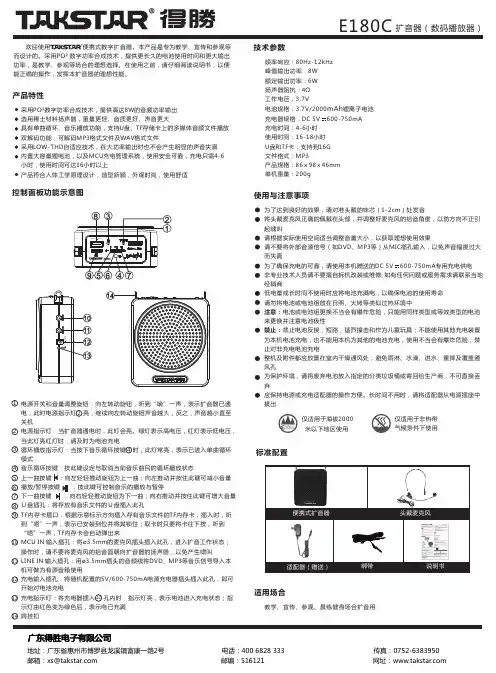

得胜 DM8 便携式数字扩音器 用户手册说明书
广东得胜电子有限公司地址：广东省惠州市博罗县龙溪镇富康一路2号 电话：400 6828 333 传真：0752-******* 邮箱：xs @takstar .com 邮编：516121 网址：产品特性控制面板功能示意图技术参数欢迎使用 便携式数字扩音器。
本产品是专为教学、宣传和参观等而设计的。
采用PO² 数字功率合成技术，提供更长久的电池使用时间和更大输出功率，是教学、参观等场合的理想选择。
在使用之前，请仔细阅读说明书，以便能正确的操作，发挥本扩音器的理想性能。
采用PO²数字功率合成技术，提供高达8W 的音频功率输出选用稀土材料扬声器，重量更轻、音质更好、声音更大具有单曲循环、音乐播放功能，支持U 盘、TF 存储卡上的多媒体音频文件播放双解码功能，可解码MP3格式文件及WAV 格式文件采用LOW -THD 自适应技术，在大功率输出时也不会产生明显的声音失真内置大容量锂电池，以及MCU 充电管理系统，使用安全可靠，充电只需4-6小时，使用时间可达16小时以上产品符合人体工学原理设计，造型新颖，外观时尚，使用舒适电源开关和音量调整旋钮：向左转动旋钮，听到“嘀”一声，表示扩音器已通电，此时电源指示灯 亮，继续向左转动旋钮声音越大，反之，声音越小直至关机电源指示灯：当扩音器通电时，此灯会亮。
绿灯表示高电压，红灯表示低电压，当此灯亮红灯时，请及时为电池充电循环播放指示灯：当按下音乐循环按键 时，此灯常亮，表示已进入单曲循环模式Ｕ盘插孔：将存放有音乐文件的Ｕ盘插入此孔TF 内存卡插口：根据示意标示方向插入存有音乐文件的TF 内存卡，插入时，听到“嗒”一声，表示已安装到位并将其锁住；取卡时只要将卡往下按，听到“嗒”一声，TF 内存卡会自动弹出来MCU IN 输入插孔：将ø3.5mm 的麦克风插头插入此孔，进入扩音工作状态；操作时，请不要将麦克风的拾音面朝向扩音器的扬声器，以免产生啸叫LINE IN 输入插孔：用ø3.5mm 插头的音频线将DVD 、MP3等音乐信号导入本机可做为有源音箱使用充电输入插孔：将随机配置的5V /600-750mA 电源充电器插头插入此孔，即可开始对电池充电充电指示灯：将充电器插入 孔内时，指示灯亮，表示电池进入充电状态；指示灯由红色变为绿色后，表示电已充满肩挂扣11011121213142234489765频率响应：80Hz-12kHz 峰值输出功率：8W 额定输出功率：6W 扬声器阻抗：4Ω工作电压：3.7V电池规格：3.7V /2000mAh 锂离子电池充电器规格：DC 5V 600-750mA 充电时间：4-6小时使用时间：16-18小时U 盘和TF 卡：支持到16G文件格式：MP3产品规格：86ⅹ98ⅹ46mm 单机重量：200g使用与注意事项为了达到良好的效果，请对准头戴的咪芯（1-2cm ）处发音将头戴麦克风正确的佩戴在头部，并调整好麦克风的拾音角度，以防方向不正引起啸叫请根据实际使用空间适当调整音量大小，以获取理想使用效果请不要将外部音源信号（如DVD 、MP3等）从MIC 插孔输入，以免声音幅度过大而失真为了确保充电的可靠，请使用本机赠送的DC 5V 600-750mA 专用充电供电非专业技术人员请不要擅自拆机改装或维修; 如有任何问题或服务需求请联系当地经销商低电量或长时间不使用时应将电池充满电，以确保电池的使用寿命请勿将电池或电池组放在日照、火烤等类似过热环境中注意：电池或电池组更换不当会有爆炸危险，只能用同样类型或等效类型的电池来更换并注意电池极性禁止：禁止电池反接，短路，猛烈撞击和作为儿童玩具；不能使用其他充电装置为本机电池充电，也不能用本机为其他的电池充电，使用不当会有爆炸危险；禁止对非充电电池充电整机及附件都应放置在室内干燥通风处，避免雨淋、水滴、进水、重摔及覆盖通风孔为保护环境，请将废弃电池放入指定的分类垃圾桶或寄回给生产商，不可直接丢弃应保持电源或充电适配器的操作方便。
ELETECH DM3038A EM3038A 说明书
DM3038A/EM3038A使用手册技术规格●工作型式放音型●语音格式Windows WAV(未压缩的PCM)MP3(ISO11172-3)●语音最大段数并联/直接触发模式：8并联/二进制代码触发模式：128并联/时序触发模式：512并联/循环模式：8并联/预排模式：512串联控制：512●记忆体型式C.F card，type1.5V●最大内存容量4G Byes●最大录音时间大于1小时●工作电源10~32伏直流●待机电流150mA●最大声音输出每声道10瓦(8奥姆喇叭)，非平衡式●并列端口接口RS-232或RS-485●串行端口接口8点输入，CMOS准位●尺寸大小DM3038A：5.6〞× 4.2〞× 1.3〞EM3038A：6.0〞× 4.8〞× 1.7〞界面叙述●电源输入端点：VD，GD使用一部具有稳压输出的直流电源供应器，可以获得好的声音品质。
把电源供应器的正电压输出接到VD的端子上，地线接到GD的端子上。
●喇叭输出端点：LF(左声道)、RT(右声道)喇叭输出是采用单接地(非平衡式)，模板内部放大器的散热片可以提升放大功率。
如果把模板上的跳线J3移除，则可以使放大器功能消失。
●〝工作中〞输出端点：BY这个输出点是由一个内部的5伏电位经由10K电阻(R11)提升的电晶体集极输出，当模板在放音时此电位会下降至0.2伏，最大陷流为100ma。
如果此输出用来推动外接继电器时，必须把电阻R11拿掉，并且加一个保护二极管，如方块图所示。
●〝重置〞输入端点：RS如果把RS端点对地短100ms以上，可以把正在放音的工作立刻停止。
●并联输入点：T1~T8这几个输入点内部具有将+5V电压经过10K电阻加在其上，以提升电位，并且有一个1K电阻做在线保护用途。
出厂设定在并联接口式。
●电源指示灯(PWR)当工作电源输入时，指示灯亮启。
●音量调整钮(VOL)顺时针方向调整可加大输出音量。
带有数字显示的8档音量控制器1
电子技术课程设计课题：带数码管显示的八档音量控制系别：电气与电子工程系专业：电气工程及其自动化姓名：学号：河南城建学院2012年06月21日成绩评定·一、指导教师评语（根据学生设计报告质量、答辩情况及其平时表现综合评定）。
二、评分一、设计目的1、学习数字电路中的优先编码器、加减计数器、多谐振荡器、译码器、数据显示管、控制开关的综合应用。
2、熟悉8档音量控制器的工作原理3、了解数字系统设计，调试及故障排除方法。
二、设计要求设计一个带有数字显示的8档音量控制器，要求有以下基本功能：1、用两个按键控制音量，一个用于增加音量，一个用于减小音量；2、音量控制分为8档，每按键一下，增加或减小一档；3、当音量增加（减小）到最大（最小）时，继续按音量增减开关无效；即音量被保持，不在继续增（减）；4、开机时自动恢复音量到最小状态；5、用数码管显示音量的大小值，并随着音量的变化即时改变；6、可在以上的基础上，自行增加其他附加功能。
三、总体设计使用一个555定时器和几个电阻、电容接成多谐振荡器，以它输出方波脉冲作为脉冲源，向可逆加减计数器74LS193芯片提供脉冲信号。
通过开关量的控制和脉冲的结合的逻辑控制来控制加，减计数，通过控制电阻大小最后达到控制音量大小的效果。
74LS193芯片的4个输出端分别接7448BCD码七段译码驱动器的输入端，和74LS138八选一数据选择器，通过数据选择器来控制接入电阻的个数，从而实现控制音量大小，同时通过BCD码显示译码器显示当前音量的大小档位。
图1音量控制器的总体参考方案流程图它包括由555电路构成的振荡器、加减计数器、音量控制的模拟开关、用于恢复音量的复位电路以及音量大小显示的数码管、由传输门及开关组成的控制信号输入的控制开关。
音量控制器是用来对音频信号作处理的，其主要功能就是控制音量的大小。
从设计的要求来看，可以使用一个模拟开关，使得输入不同的音量时，音频信号输出通路对应不同的电阻，产生对总输入信号的不同的分压效果，达到改变音量大小的目的。
德颂V8i说明书
德颂V8i说明书
1.外观设计：
德颂V8i采用金属外壳，具有高质感和耐用性。
设备尺寸为16.2厘
米x6.5厘米x2.2厘米，重量为250克，非常适合携带和便携使用。
正面
有一个2.4英寸高清彩屏，显示信息清晰可见。
侧面配有音量控制和功能
按钮，方便用户进行操作。
2.功能特点：
-HiFi音质：采用高保真解码芯片和专业音频系统设计，提供优秀的
音质效果，还原真实的音频细节。
-多种音效模式：内置多种音效模式，如重低音、流行、古典等，可
以根据个人喜好调节音质。
-重低音放大器：内置重低音放大器，提供更加震撼的低音效果。
-FM收音机功能：支持自动和手动，可以方便地收听各种电台。
- 语音助手：支持Siri和小爱同学等语音助手，方便进行语音控制。
3.操作方法：
4.注意事项：
在使用德颂V8i时，需要注意以下几点：
-请勿将设备长时间暴露在高温、潮湿或受到阳光直射的环境中，以
免影响设备正常运行和寿命。
-当设备电量过低时，请及时充电，以免影响待机时间和使用体验。
-请勿将设备和尖锐物体放在一起，请定期擦拭设备，以保持外观的清洁和光亮。
-请勿在高音量下长时间使用设备，以免对听力造成损害。
-请勿随意拆解设备或修改系统设置，以免影响设备的正常使用和安全性。
MAS6116数字音量控制IC
AI
External Amplifier Negative Input (Right)
AGND
16
21
G
Ground for Analog
*) Note: These pins have limited ESD protection. See Absolute Maximum Ratings on page 10 for further details.
1 (20)
PIN CONFIGURATIONS
DA6116.009 13 January, 2014
PIN DESCRIPTION
Pin Name
Pin SO16
Pin QFN 4x5
Type
Function
AVCC
1
23
P
Power Supply, for Analog
带有数字显示的8音量控制器
摘要随着科技的发展，电子产品的更新换代日新月异，越来越微型化，智能化，人性化，本次课程设计就与电子产品的一个功能有关，比如MP3播放器的音量调节，可以根喜好来调节音量的大小。
本设计是带有数字显示的8档音量控制器，要求是：1)用两个按键控制音量，一个用于增加音量，一个用于减小音量；2)音量控制分为8档，每按键一下，增加或减小一档；3)当音量增加（减小）到最大（最小）时，继续按音量增减开关无效，即音量被保持，不在继续增（减）；4)开机时自动恢复音量到最小状态；5)用数码管显示音量的大小值，并随着音量的变化即时改变；对于第一问，我们在电路上加入两个触点开关，按一下开关，开关导通，随即断开，这样更能好的来控制脉冲对电路的影响。
对于第二问，我们默认0为静音状态，音量的调节大小从1～8,8个输出状态，且数字越大意味着音量的输出越大。
第三问要求很人性化，反而让电路的设计更加复杂，当音量调节从计数器输出到最大8时候，我们引入一个比较器，通过比较器的输出，反馈到计数器中，使得计数器呈现至8状态，无论怎么再增加音量，音量也不会增加了。
对于第四问，我们再开机时候将一个高电位引入到计数器的CR端，使得计数器呈现出清零状态，使用到一个简单的开关按钮即可实现。
对于第五问，将计数器的输出通过74HC138译码器输出到D/A转换器中，将数字信号转换为相应的模拟信号，并通过放大器输出结果。
由此看出，我们设计的电路主要由四部分组成，第一部分是555多谐振荡器，提供周期为0.001的矩形波脉冲，第二部分是控制开关按钮，两个按键控制音量大小的开关，第三部分是74LS192计数器来进行0～7数字的增减计数，用7448驱动七段字符显示器，来显示音量的大小；第四部分是由74HC138组成的译码输出电路，通过D/A转换器输出相应的模拟信号。
目录1 概述 (3)1.1 设计目的 (3)1.2 设计要求 (3)1.3 设计方法 (3)2 系统总体方案及硬件设计2.1 设计思想 (4)2.2 模块介绍 (4)3 各模块设计3.1 555定时器接成的多谐振荡器 (5)3.2 电路开关 (5)3.3 74LS192计数器 (5)3.4 74HC85比较器 (6)3.5 显示器与译码器 (7)3.6 D/A转换器和放大器输出 (8)4 方案的改进和问题的解决4.1 遇到的问题和改进方案 (10)5设计电路中的不足 (11)5.1 电路设计的缺陷 (11)5.2 待解决的问题 (11)6课程设计体会 (12)参考文献 (13)附1：系统原理图 (14)附2：所用器件 (15)附3：改进后的原理图 (16)1概述1.1 设计目的本次设计为带有数字显示的8档音量控制器，通过设计可以根据用户的兴趣爱好随意调节8音量的大小，满足不同的视听效果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录
1 概述 (1)
1.1设计目的 (1)
1.2设计要求 (1)
1.3设计方法 (1)
2 系统总体方案 (2)
2.1 设计思想 (2)
2.2模块介绍 (3)
3 各模块硬件设计 (4)
3.1脉冲源电路图 (4)
3.2锁存器电路 (4)
3.3编码电路 (5)
3.4译码显示电路 (6)
3.5音量控制电路 (7)
4软件仿真 (8)
5 课程设计心得体会 (9)
5.1设计中遇到的问题及解决方法 (9)
5.2课程设计心得体会 (9)
参考文献 (10)
附：系统原理图 (11)
1、概述
1.1设计目的
本课程设计是在前导验证性认知实验基础上，进行更高层次的命题设计实验，要求学生在教师指导下独立查阅资料、设计、安装和调试特定功能的电子电路。
培养学生利用模拟、数字电路知识，解决电子线路中常见实际问题的能力，使学生积累实际电子制作经验，目的在于巩固基础、注重设计、培养技能、追求创新、走向实用。
1.2设计要求
设计一个带数字显示的8档音量控制器，要求实现以下功能：
(1)用两个按键控制音量，一个用于增加音量，一个用于减小音量；
(2)音量控制分为8档，每按键一下，增加或减小一档；
(3)当音量增加（减小）到最大（最小）时，继续按音量增减开关无效，即音量被保持，不在继续增（减）；
(4)开机时自动恢复音量到最小状态；
(5)用数码管显示音量的大小值，并随着音量的变化即时改变。
1.3 设计方法
设计的音量调节器有两个按键和一个开关，：按“加音量”键能对输出音量进行增大，按“减音量”可以对输出音量进行减小，“开关机”音量调节器所在机器的开关机键，加减音量按键给“音量调节开关”有次序的脉冲高电位，根据加减按键所给的脉冲信号，“音量调节开关”将输入信号翻译成二进制代码同时送给“译码器”和“音量数字显示器”。
74LS193芯片的4个输出端分别接7448BCD 码七段译码驱动器的输入端，从而实现控制音量大小，同时通过BCD码显示译码器显示当前音量的大小档位，从而实现了题目所要求的功能。
2、系统总体方案
2.1设计方案一
具有显示控制的8档音量控制器，设计要求的功能包括：开机显示最低值，音量增加（减少）到最大值（最小值）时停止增（减），这主要通过移位寄存器实现。
显示音量的大小，需要编码器和显示器；控制音量的大小主要光的亮度影响到音控电路部分的光敏电阻的大小，最后达到控制音量大小的效果。
查找74系列的各种芯片，找出适合芯片的逻辑功能和管脚排布，在纸上画出电路草图，逐个模块进行理论验证。
设计方案二
设计的音量调节器有两个按键和一个开关，：按“加音量”键能对输出音量进行增大，按“减音量”可以对输出音量进行减小，“开关机”音量调节器所在机器的开关机键，
加减音量按键给“音量调节开关”有次序的脉冲高电位，根据加减按键所给的脉冲信号，“音量调节开关”将输入信号翻译成二进制代码同时送给“译码器”和“音量数字显示器”。
“译码器”将送来的二进制代码经过编译送给“D/A转换器”，由“D/A转换器”将数字信号转化成模拟信号，再经过多模拟信号的放大实现音量的放大。
经过两个方案的相互比较，方案一比较繁琐，方案二通过有次序的脉冲信号来加减音量按键，调节音量大小简单方便所以选择方案二设计电路。
2.2、模块介绍
电路设计的总体原理框图如下所示
图 1
有次序的脉冲信号通过加减按键给音量控制开关，根据加减按键所给的脉冲信号，“音量调节开关”将输入信号翻译成二进制代码同时送给“译码器”和“音量数字显示器”。
“译码器”将送来的二进制代码经过编译送给“D/A转换器”，由“D/A转换器”将数字信号转化成模拟信号，再经过多模拟信号的放大实现音量的放大。
通过数字显示器显示音量档位，从而实现了题目所要求的功能。
3、硬件设计
3.1 脉冲源电路图
555定时器与电阻、电容组成多谐振荡器以产生矩形方波，向双向移位寄存器提供脉冲。
555定时器构成的多谐振荡器电路图如图2示。
图2 555定时器构成的多谐振荡器电路图
3.2锁存器电路
图3 锁存器电路图
这个图块实现的逻辑功能是在两个开关中选择一个输入脉冲信号，同时锁定另一个输入端为高电平，实现加减计数功。
3.4译码显示电路
经编码产生的二进制数由BCD七段显示译码器显示输出音量大小。
译码显示电路如图6示。
图6 译码显示电路
3.3编码电路
74LS193 为可预置的十六进制同步加 / 减计数器。
74LS193 的清除端是异步的。
当清除端（MR）为高电平时，不管时钟端（CPD、CPU）状态如何，即可完成清除功能。
193 的预置是异步的。
当置入控制端（PL）为低电平时，不管时钟CP的状态如何，输出端（Q0～Q3）即可预置成与数据输入端（P0～P3）相一致的状态。
193 的计数是同步的，靠CPD、CPU同时加在 4 个触发器上而实现。
在CPD、CPU上升作用下Q0～Q3 同时变化，从而消除了异步计数器中出现的计数尖峰。
当进行加计数或减计数时可分别利用CPD或CPU，此时另一个时钟应为高电平。
图7 D/A转换器
D/A转换器主要是为了将数字信号转换成模拟信号，以实现对信号的放大和数字控制，
图4 74L193D管脚图图5 VCADB管脚
图3.5音量控制电路
音量控制电路由两个74LS194芯片的8个输出端所连的发光二极管与光敏电阻构成，开机后按下按键B实现两个芯片的串行右移，使LED2～LED9依次点亮，同时，LED1随电流呈阶梯增长而亮度加大，相应光敏电阻的阻值减小，从而使音量逐渐增大。
同理按键A实现音量减小的控制功能。
音量控制电路如图7示
图8 音量控制电路图4 软件仿真
5 课程设计心得体会
5.1设计中遇到的问题及解决方法
问题1：实现音量控制大小选用芯片的种类较多。
解决方法：通过上网查资料及咨询老师，放弃了计数器而选择了移位寄存器作为计数器以实现对电路音量的增加和减少。
问题2：电路设计比较复杂
解决方法：看似简单的题目其实用到了许多芯片，通过查阅资料尽量减少了芯片的个数但功能不会减少。
问题3：在对输入信号编码使其能实现在任意挡位上增减时遇到问题，开始考虑用两片寄存器，但实现起来太繁杂而且只能顺序由小到大增加档位，由大到小减小档位，不能实现任意档位上的加减。
解决办法：十六进制计数器74LS193可以实现所要求的功能，于是使用74LS193来实现档位的控制。
5.2课程设计心得体会
通过一周的课程设计，我对数字逻辑电路这门课又有了新的认识和收获。
在选择课程设计的题目时候，我也是一片茫然，最后每个班俩人一组，经过认真选题我选择了具有显示的8档音量控制器。
刚开始做这个题目时根本不知道从那下手，后来查阅了一些参考资料和课本后有了基本思路。
俩天后才把大体框架给画出来，然而在设计过程中也遇到不少问题，但经过请教老师同学然后就解决了，从这次课程设计中我深深地体会到了实践与理论相结合的重要性。
在本次课程设计中，我的一个最大失误就是电路设计这方面，一方面是网上可供查阅的资料很少，我得自己探索着做，另一方面就是对基础知识掌握的不牢，很多基本的东西都不记得了，导致出现很多问题自己没法解决，所以以后需要认真学习，踏实实践，及时复习，把数字电子技术这门课学好。
通过这次设计我感受到：
1.学习是没有止境的。
不会的要多请教老师或者查阅资料才能找出解决的办法。
并且我在做设计的过程中发现有很多东西，我都还不知道。
同时，通过这次课程设计，我不仅对数电有了深刻的了解，并且学会了要用科学态度去解决实际
的问题，虽然有点累，但累的有价值有意义。
2.多和老师讨论。
在做课程设计的工程中要不停的讨论问题，这样才可以纠正自己错误思路，才不会使自己在设计的过程中没有方向。
讨论不仅是一些思想的问题，当然还可以深入的讨论一些技术上的问题，并且使自己的人际处理问题要快一些。
3.多改变自己设计的方法。
在设计的过程中最好要不停的改善自己解决问题的方法，这样可以方便自己解决问题。
参考文献
[1] 阎石主编.《数字电子技术基础》，北京，高等教育出版社，2007年
[2] 杨兆选、丁润涛.555 定时器原理及实用电路集锦.天津，天津大学出版社，1989.1～ 30
[3] 唐敏.数字式音量控制电路.重庆师范学院学报(自然科学版)，1997，14(1)
[4]谢实、朱荣.电子技术基础实验与实训.北京，科技出版社，2009年3月
附：系统原理图。
