霍尔传感器响应时间的物理仿真分析
霍尔效应仿真实验
霍尔效应仿真实验霍尔效应是电导材料中特有的现象，是指在经过一个恒定磁场的情况下，电流在使铺设在磁场中的电导材料中移动时会产生的电势差。
这种电势差由霍尔元件测量并产生一个输出信号。
霍尔效应的常见应用包括磁传感器、电子测量和电路控制等领域。
在本实验中，我们将通过仿真霍尔效应来展示这种现象的特性，并探讨如何将霍尔元件应用于实际应用中。
本实验教材将分为以下几个部分：1. 实验目标和预备知识2. 实验器材和仿真软件介绍3. 实验步骤和数据记录4. 数据分析和讨论本实验的主要目标是通过实验仿真霍尔效应来了解这种现象的特性。
在本实验中，我们将学会使用仿真器模拟霍尔效应并测量相应参数。
在实验过程中，您需要掌握以下预备知识：• 霍尔元件的基本原理• 磁场的产生和控制• 电路的基础知识• 一台计算机• 一款仿真软件，如Multisim• 一个磁铁• 一条铜线在本实验中，我们将按照以下步骤模拟霍尔效应。
步骤1：准备工作将Multisim软件打开，创建一个新的仿真文件。
在文件中建立以下电路：在此电路中，虚线所示的是铜线，两侧分别连接一个霍尔元件，霍尔元件的输出连接到电压表上。
步骤2：设置磁场将磁铁靠近霍尔元件，以产生一个磁场。
此时，计算机屏幕上应该出现一个霍尔效应输出电压。
记录下电压表读数。
步骤3：改变霍尔元件位置将霍尔元件移动到不同位置，并再次记录电压表的读数。
将数据记录下来，并进行比较和分析。
步骤4：改变磁场强度改变磁铁的位置和距离，以改变磁场的强度。
在极端情况下，将磁铁完全移开霍尔元件，以检测是否有任何输出。
将数据记录下来，并进行比较和分析。
在本实验的数据分析和讨论中，需要计算电压表的读数，以确定霍尔元件的输出Voltage（V）。
使用以下公式可以计算：V = IRB/K其中：• I是经过铜线的电流（A）• B是磁场的强度（T）• K是霍尔元件的灵敏度（V/A/T）通过比较不同的磁场强度和霍尔元件位置测量得出的输出电压，并分析数据，可以确定霍尔元件的位置和灵敏度对输出的影响。

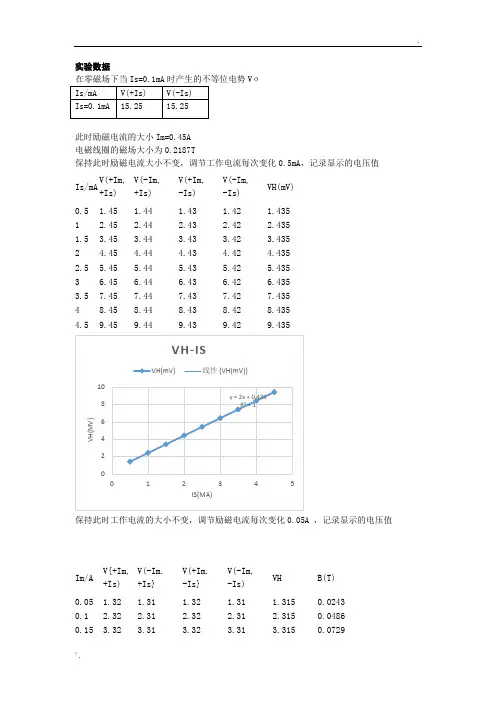

仿真实验-霍尔效应实验核心部分
实验数据V σ此时励磁电流的大小Im=0.45A 电磁线圈的磁场大小为0.2187T保持此时励磁电流大小不变，调节工作电流每次变化0.5mA ，记录显示的电压值Is/mAV(+Im, +Is) V(-Im, +Is) V(+Im, -Is) V(-Im, -Is) VH(mV) 0.5 1.45 1.44 1.43 1.42 1.435 1 2.45 2.44 2.43 2.42 2.435 1.5 3.45 3.44 3.43 3.42 3.435 2 4.45 4.44 4.43 4.42 4.435 2.5 5.45 5.44 5.43 5.42 5.435 3 6.45 6.44 6.43 6.42 6.435 3.5 7.45 7.44 7.43 7.42 7.435 48.45 8.44 8.43 8.42 8.435 4.5 9.459.449.439.429.435保持此时工作电流的大小不变，调节励磁电流每次变化0.05A ，记录显示的电压值Im/AV{+Im, +Is) V(-Im. +Is}V(+Im. -Is} V(-Im, -Is) VH B(T) 0.05 1.32 1.31 1.32 1.31 1.315 0.0243 0.1 2.322.31 2.32 2.31 2.315 0.0486 0.153.323.313.323.313.3150.07290.2 4.32 4.31 4.32 4.31 4.315 0.0972 0.25 5.32 5.31 5.32 5.31 5.315 0.1215 0.3 6.32 6.31 6.32 6.31 6.315 0.1458 0.35 7.32 7.31 7.32 7.31 7.315 0.1701 0.48.328.31 8.32 8.31 8.315 0.1944 0.45 9.329.319.329.319.3150.2187结论通过以上测星值计算可得到霍尔元件的霍尔系数cul /5m 0.00454229RH 3= 通过以上测星值计算可得到霍尔元件的载流子类型P 型通过以上测星值计算可得到霍尔元件的载流子浓度-321m 101.37424n ⨯= 通过以上测星值计算可得到霍尔元件的电导率m 1754.982887-1Ω=σ通过以上测星值计算可得到霍尔元件的载流子迁移率Sec V ⨯=/1m 3.429355282μ 误差分析VH-Is 与VH-Is 曲线线性性质非常好，体现了仿真实验的理想性。

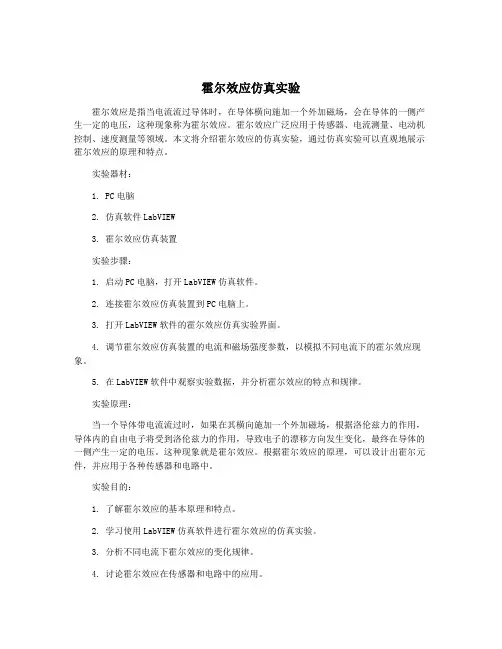

霍尔效应仿真实验
霍尔效应仿真实验霍尔效应是指当电流流过导体时，在导体横向施加一个外加磁场，会在导体的一侧产生一定的电压，这种现象称为霍尔效应。
霍尔效应广泛应用于传感器、电流测量、电动机控制、速度测量等领域。
本文将介绍霍尔效应的仿真实验，通过仿真实验可以直观地展示霍尔效应的原理和特点。
实验器材：1. PC电脑2. 仿真软件LabVIEW3. 霍尔效应仿真装置实验步骤：1. 启动PC电脑，打开LabVIEW仿真软件。
2. 连接霍尔效应仿真装置到PC电脑上。
3. 打开LabVIEW软件的霍尔效应仿真实验界面。
4. 调节霍尔效应仿真装置的电流和磁场强度参数，以模拟不同电流下的霍尔效应现象。
5. 在LabVIEW软件中观察实验数据，并分析霍尔效应的特点和规律。
实验原理：当一个导体带电流流过时，如果在其横向施加一个外加磁场，根据洛伦兹力的作用，导体内的自由电子将受到洛伦兹力的作用，导致电子的漂移方向发生变化，最终在导体的一侧产生一定的电压。
这种现象就是霍尔效应。
根据霍尔效应的原理，可以设计出霍尔元件，并应用于各种传感器和电路中。
实验目的：1. 了解霍尔效应的基本原理和特点。
2. 学习使用LabVIEW仿真软件进行霍尔效应的仿真实验。
3. 分析不同电流下霍尔效应的变化规律。
4. 讨论霍尔效应在传感器和电路中的应用。
实验过程中，我们调节不同的电流和磁场强度参数，观察实验数据并分析霍尔效应的特点和规律。
通过仿真实验，可以直观地展示霍尔效应的原理和特点，增强学生对霍尔效应的理解和掌握。
霍尔效应仿真实验的结果分析：1. 随着电流的增大，霍尔效应产生的电压也随之增大，这是因为电流的增大会增强导体内自由电子的漂移速度，从而增大在导体一侧产生的电压。
2. 随着外加磁场强度的增大，导体一侧产生的电压也随之增大，这是因为外加磁场的增大会增强自由电子受到的洛伦兹力，从而增大在导体一侧产生的电压。
3. 在一定的电流和磁场强度范围内，霍尔效应的电压呈线性变化，可以通过实验数据拟合得到霍尔系数，用于后续的应用。
霍尔效应仿真实验
霍尔效应仿真实验霍尔效应是由美国物理学家愈·霍尔于1879年发现的一种现象，指的是在导电性材料中，当有电流通过时，垂直于电流方向的磁场作用下，会产生电压差的现象。
霍尔效应不仅有着重要的物理意义，而且在工程技术中也有着广泛的应用，尤其在传感器、电机控制、电子设备等方面发挥着重要作用。
深入了解霍尔效应并进行相应的仿真实验，对于提高学生对物理知识的理解和应用能力都具有重要的意义。
一、实验目的通过本实验，学生将了解霍尔效应的基本原理和特性，掌握霍尔效应的测量方法和步骤，掌握霍尔元件的工作原理和应用。
二、实验原理1. 霍尔效应原理当导电体（通常是金属或者硅等半导体材料）处于外加磁场中并通过电流时，将在导电体的周围形成霍尔电场，从而在导电体的两侧产生电势差。
这个电势差称为霍尔电压，这种现象称为霍尔效应。
2. 霍尔元件霍尔元件是一种利用霍尔效应产生电压信号的传感器元件。
它由霍尔片、电路板和封装等部分组成，通常被用于测量电流、电压、速度和位置等物理量。
霍尔元件具有响应速度快、精度高、寿命长、不受振动干扰等优点。
三、实验步骤本次实验将使用霍尔效应仿真实验仪器进行实验。
实验步骤如下：1. 连接实验仪器：将霍尔效应仿真实验仪器的电源线、示波器线、电流调节旋钮线依次连接到对应的位置。
2. 确定霍尔元件的安装位置：将霍尔元件安装在实验仪器上的支架上，并将磁铁放置在霍尔元件的正下方，以确保霍尔元件处于外加磁场中。
3. 开始实验：按照实验仪器的操作说明，依次打开电源开关、调节示波器和电流调节旋钮，观察示波器屏幕上的波形变化。
4. 数据记录与分析：通过示波器屏幕上的波形变化，记录霍尔电压的变化情况，并进行相应的数据分析和结果总结。
四、实验结果分析通过实验，我们可以观察到以下现象：1. 当电流通过霍尔元件时，示波器屏幕上出现一定的霍尔电压波形。
2. 随着外加磁场强度的变化，霍尔电压的大小和波形也相应发生变化。
3. 通过数据分析和结果总结，我们可以得出霍尔效应的一些基本特性，如霍尔电压与电流、磁场强度的关系等。
大学物理实验报告系列之霍尔效应-大物霍尔效应实验报告
大学物理实验报告【实验名称】霍尔效应【实验目的】1．了解霍尔效应实验原理以及有关霍尔器件对材料要求的知识。
2．学习用“对称测量法”消除付效应的影响，测量试样的VH—IS；和VH—IM 曲线。
3．确定试样的导电类型、载流子浓度以及迁移率。
【实验仪器】霍尔效应实验仪【实验原理】霍尔效应从本质上讲是运动的带电粒子在磁场中受洛仑兹力作用而引起的偏转。
当带电粒子(电子或空穴)被约束在固体材料中，这种偏转就导致在垂直电流和磁场的方向上产生正负电荷的聚积，从而形成附加的横向电场，即霍尔电场。
对于图1（a）所示的N型半导体试样，若在X方向通以电流1s，在Z方向加磁场B，试样中载流子（电子）将受洛仑兹力F B= e v B （1）则在Y方向即试样A、A'电极两侧就开始聚积异号电荷而产生相应的附加电场一霍尔电场。
电场的指向取决于试样的导电类型。
对N型试样，霍尔电场逆Y方向，P 型试样则沿Y方向，有：Is (X)、B (Z) E H (Y) <0 (N型)E H (Y) >0 (P型)显然，该电场是阻止载流子继续向侧面偏移，当载流子所受的横向电场力HeE与洛仑兹力eVB相等时，样品两侧电荷的积累就达到平衡，故有HeE= B v e（2）其中HE为霍尔电场，v是载流子在电流方向上的平均漂移速度。
设试样的宽为b，厚度为d，载流子浓度为n，则bdvneIs=（3）由（2）、（3）两式可得dBIRdBInebEV SHSHH===1（4）即霍尔电压HV（A、A'电极之间的电压）与IsB乘积成正比与试样厚度成反比。
.) (mA IS)(1mvV)(2mvV)(3mvV)(4mvV)(44321mvVVVVVR-+-=BIS++...BIS-+...BIS+-...BIS--...1.00 4.09 4.02 4.02 4.11 0.041.50 6.15 6.03 6.06 6.18 0.062.00 8.21 8.3 8.04 8.20 0.0852.50 10.25 10.06 10.04 10.27 0.1053.00 12.33 12.05 12.05 12.29 0.1304.00 16.39 16.07 16.09 16.41 0.160)(mA IM)(1mvV)(2mvV)(3mvV)(4mvV)(44321mvVVVVVH-+-=BIS++...BIS-+...BIS+-...BIS--...0.300 4.18 4.02 3.95 4.18 0.0975 0.400 5.52 5.37 5.30 5.49 0.0850.500 6.84 6.68 6.67 6.84 0.08250.600 8.19 8.04 8.03 8.21 0.08250.700 9.55 9.04 9.38 9.55 0.1700.800 10.90 10.75 10.74 10.92 0.0825mvV1.167=σmmd5.0=mml3=mmb5=TAKGSB364.0/64.3==由公式ccmBIdVRSHH/0549.01036401105.004.0103848=⨯⨯⨯⨯=⨯=-由公式1719108.8106.10549.011--⨯=⨯⨯==eRnH由公式63.143105.051.167233=⨯⨯⨯⨯==-SVlISσσ西门子/米由公式89.763.1430549.0=⨯==σμHR.【小结与讨论】(1)了解了霍尔效应实验原理以及有关霍尔器件丢材料的要求的知识，了解到一些物理量比如说霍尔系数，迁移率，电导率霍尔灵敏度等(2)如何判别霍尔元件的载流子类型？讨论知道电流方向一定，载流子的受力方向就一定，载流子会在受力方向积累，然后观测其正负。

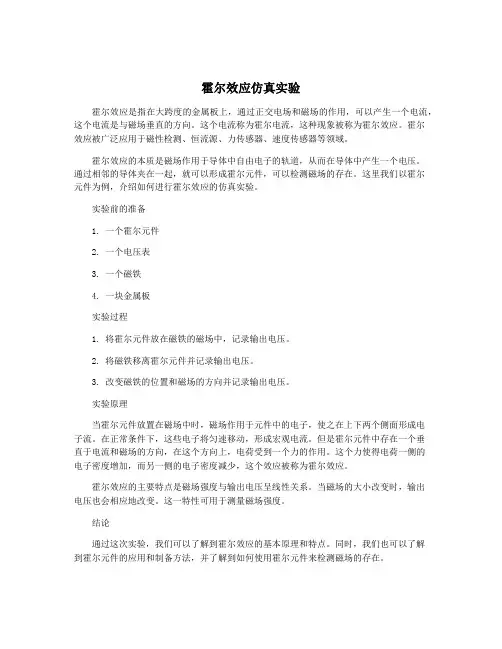

霍尔效应仿真实验
