桥梁无损检测技术
无损检测技术道路桥梁工程
无损检测技术道路桥梁工程无损检测技术是指在不破坏被测物的情况下，以物理、化学、生物等手段对其进行研究、测试、分析和评估的一种测试方法。
在道路桥梁工程中，无损检测技术被广泛应用于材料测试、结构安全评估、故障诊断和质量控制等方面。
无损检测技术在道路桥梁工程中的应用可谓举足轻重。
在建造过程中，材料的质量安全是至关重要的，而无损检测技术可以实时对材料的质量进行监控和评估，保证工程质量。
同时，在道路桥梁工程的维护和保养中，无损检测技术也是一种不可或缺的技术手段，可以对结构的损伤、老化、疲劳等情况进行检测，及时排除潜在的安全隐患，保证人民生命财产安全。
常用的无损检测技术包括磁粉检测、超声波检测、电磁涡流检测、混凝土弹性波检测等。
下面将对其中的几种技术进行介绍。
磁粉检测磁粉检测是利用磁粉吸附在材料表面的磁场分布状态，对表面缺陷、裂纹和缝隙等进行检测和评估的一种方法。
磁粉检测适用于铸件、锻件、焊接接头、钢板、钢桥梁柱等表面成形相对简单的材料和构件。
磁粉检测是一种简便快捷的无损检测方法，但其对检测人员的要求较高，需要具备较强的操作技能和实战经验。
超声波检测超声波检测是利用超声波对材料内部结构进行检测的一种方法。
在道路桥梁工程中，常用于对钢材、混凝土、玻璃钢等材料进行检测。
超声波检测的优点在于检测精度高、能够深入内部进行检测，同时还可以对材料的声速、衰减系数等进行测量，为材料的物理性能研究提供支持。
电磁涡流检测电磁涡流检测是利用电磁感应原理对金属材料导电性的一种检测方法。
在道路桥梁工程中，常用于对钢材进行质量检测，检测焊接接头、钢板、钢梁等材料的质量情况。
电磁涡流检测能够检测出材料表面和近表面的缺陷，检测范围广、灵敏度高、非接触式检测，适用于表面成形复杂以及形状不规则的材料。
混凝土弹性波检测混凝土弹性波检测是一种利用弹性波对混凝土结构进行评价的方法。
混凝土弹性波检测可以对混凝土结构的材料强度、裂缝情况、各向异性、腐蚀和老化等进行评估，是目前检测混凝土结构质量的一种常用方法。
市政桥梁工程质量控制中无损检测技术的运用
市政桥梁工程质量控制中无损检测技术的运用随着城市建设的不断发展，市政道路和桥梁工程的建设已经成为城市发展的重要组成部分。
而在道路和桥梁工程中，无损检测技术的应用已经成为了质量控制的重要手段。
本文将着重探讨市政桥梁工程质量控制中无损检测技术的运用，以期提高工程建设的质量和安全水平。
1. 无损检测技术概述无损检测技术是指在不破坏被测物体组织和性能的条件下，利用一定的物理方法和原理，对被测物体内部缺陷、结构、组织和性能等进行检测、分析和评价的一种技术手段。
无损检测技术源于20世纪20年代，是由同容克、库里和拉尔森等人在声波、超声波、电磁波、热波和光波等理论和方法的基础上，得到了迅速的发展和应用。
广泛应用于桥梁工程、道路工程、建筑工程、汽车工程和航空航天等领域。
1）结构缺陷检测市政桥梁工程中的桥梁结构是工程质量的重点之一。
通过无损检测技术，可以对桥梁的混凝土、钢筋、预应力筋等结构材料进行缺陷检测，及时发现和定位结构中的裂缝、腐蚀等问题，从而及时修复和加固，保障桥梁的安全使用。
2）材料性能评估市政桥梁工程中所使用的材料质量直接影响到工程的使用寿命和安全性。
通过无损检测技术，可以对桥梁材料的强度、延展性、韧性等进行评估，避免因材料质量问题导致的工程质量事故。
3）结构监测市政桥梁工程在使用过程中，常常需要对桥梁结构进行长期的监测和评估。
无损检测技术可以实时监测桥梁的结构健康状况，及时发现隐患并进行处理，保证桥梁的安全使用。
3. 无损检测技术的优势市政桥梁工程中，无损检测技术相比传统的破坏性检测技术具有明显的优势。
1）无损检测技术无需对被测结构进行破坏性测试，能够在不影响被测结构完整性的情况下获取结构信息，从而保证了桥梁结构的安全和完整性。
2）无损检测技术能够实现对大面积、多样性结构的全面检测，大大提高了检测效率，并且能够对特殊结构（如深埋结构、高温结构等）进行检测，使得桥梁工程的质量控制更加全面和精准。
3）无损检测技术能够实现实时监测和数据存储，及时发现结构的问题并记录下数据，为工程管理和维护提供依据。
道路桥梁检测中无损检测技术概述
道路桥梁检测中无损检测技术概述道路桥梁检测是确保道路桥梁的安全性和可靠性的重要步骤。
其中，无损检测技术是一种非破坏性的检测方法，通过对桥梁结构材料进行无损检测，可以及时发现桥梁结构中的隐患和缺陷，以及评估桥梁的健康状况。
本文将对道路桥梁无损检测技术进行概述。
无损检测技术主要分为四大类：声波无损检测技术、超声波无损检测技术、电磁无损检测技术和光学无损检测技术。
声波无损检测技术是利用声波的传播特性来检测道路桥梁中的缺陷。
通过将声波信号从一侧传输到另一侧，观察声波在材料中的传播情况，可以识别出材料中的裂纹、锈蚀等缺陷。
声波无损检测技术适用于钢结构和混凝土桥梁等材料的检测。
超声波无损检测技术是利用超声波的传输和反射特性来检测材料中的缺陷。
超声波无损检测技术可以获取材料的声速、声阻抗、散射等信息，通过分析这些信息可以检测材料中的缺陷大小和位置。
超声波无损检测技术适用于金属材料和混凝土桥梁等材料的检测。
电磁无损检测技术是利用电磁波在材料中的传播特性来检测材料中的缺陷。
电磁无损检测技术可以通过测量电磁波的幅度、相位等参数来判断材料中的缺陷。
电磁无损检测技术适用于金属材料和混凝土桥梁等材料的检测。
光学无损检测技术是利用光学原理来检测材料中的缺陷。
光学无损检测技术可以通过观察材料表面的颜色、形状等变化来判断材料中的缺陷。
光学无损检测技术适用于混凝土桥梁等材料的检测。
总结起来，无损检测技术是道路桥梁检测中非常重要的一个环节。
通过应用各种无损检测技术，可以及时发现桥梁结构中的缺陷和隐患，为桥梁维护和修复提供依据，确保道路桥梁的安全和可靠性。

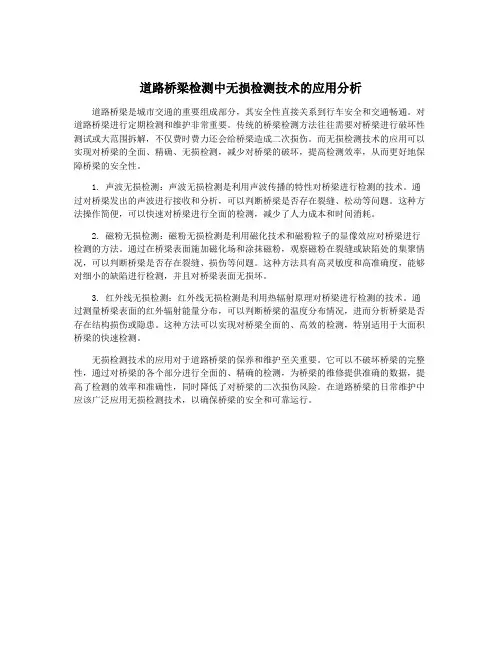

道路桥梁检测中无损检测技术的应用分析
道路桥梁检测中无损检测技术的应用分析道路桥梁是城市交通的重要组成部分，其安全性直接关系到行车安全和交通畅通。
对道路桥梁进行定期检测和维护非常重要。
传统的桥梁检测方法往往需要对桥梁进行破坏性测试或大范围拆解，不仅费时费力还会给桥梁造成二次损伤。
而无损检测技术的应用可以实现对桥梁的全面、精确、无损检测，减少对桥梁的破坏，提高检测效率，从而更好地保障桥梁的安全性。
1. 声波无损检测：声波无损检测是利用声波传播的特性对桥梁进行检测的技术。
通过对桥梁发出的声波进行接收和分析，可以判断桥梁是否存在裂缝、松动等问题。
这种方法操作简便，可以快速对桥梁进行全面的检测，减少了人力成本和时间消耗。
2. 磁粉无损检测：磁粉无损检测是利用磁化技术和磁粉粒子的显像效应对桥梁进行检测的方法。
通过在桥梁表面施加磁化场和涂抹磁粉，观察磁粉在裂缝或缺陷处的集聚情况，可以判断桥梁是否存在裂缝、损伤等问题。
这种方法具有高灵敏度和高准确度，能够对细小的缺陷进行检测，并且对桥梁表面无损坏。
3. 红外线无损检测：红外线无损检测是利用热辐射原理对桥梁进行检测的技术。
通过测量桥梁表面的红外辐射能量分布，可以判断桥梁的温度分布情况，进而分析桥梁是否存在结构损伤或隐患。
这种方法可以实现对桥梁全面的、高效的检测，特别适用于大面积桥梁的快速检测。
无损检测技术的应用对于道路桥梁的保养和维护至关重要。
它可以不破坏桥梁的完整性，通过对桥梁的各个部分进行全面的、精确的检测，为桥梁的维修提供准确的数据，提高了检测的效率和准确性，同时降低了对桥梁的二次损伤风险。
在道路桥梁的日常维护中应该广泛应用无损检测技术，以确保桥梁的安全和可靠运行。
桥梁结构健康监测的无损检测技术研究
桥梁结构健康监测的无损检测技术研究桥梁是城市交通中的重要部分，其中有的是历史悠久的古桥，早年设计的桥梁在现今交通的使用和人口的增加下，可能难以保证安全和质量。
因此，桥梁结构的健康监测非常重要。
无损检测是一种可靠的方法，可以在不破坏结构完整性的情况下，实时监测桥梁的健康状况。
一、无损检测技术的分类无损检测技术是指在不破坏结构完整性的情况下，对物体进行缺陷探测、性能评估等工作。
当前的桥梁结构健康监测中，涉及的无损检测技术主要包括超声波检测、磁粉检测、涡流检测、热红外检测等。
1. 超声波检测技术超声波检测技术是利用超声波传播的特性，来探寻材料的性质和损伤情况的一种检测方法。
超声波检测技术在桥梁结构监测中，通常用于检测混凝土桥墩、钢筋锈蚀等方面。
此外，超声波检测技术还可以用来探测空洞、裂缝、脱落等缺陷。
2. 磁粉检测技术磁粉检测技术是一种利用磁场的作用，来发现材料表面或其内部缺陷的方法。
在桥梁结构健康监测中，磁粉检测技术主要用于检测钢桥梁的裂纹、焊缝等方面。
需要注意的是，磁粉检测技术对环境条件较为敏感，对温度、湿度等因素都有一定的要求，因此需要在操作前提前评估好现场环境。
3. 涡流检测技术涡流检测技术是利用交变磁场引起感应电流和感应电阻的反应,来检测材料表面或其内部缺陷的方法。
此技术对于电导率和磁导率不同的材料分别有着明显的检测效果。
涡流检测技术在桥梁结构中，主要用于检测金属结构中的裂纹、腐蚀等缺陷。
4. 热红外检测技术热红外检测技术是一种利用红外线辐射能够推测物体的温度和热分布的检测方法。
通常情况下，热红外检测技术用于检测混凝土桥梁内部的空洞、凝结水等问题。
在使用热红外检测技术检测时，要选择适当的检测时间和环境条件，且在检测前要充分了解该技术的原理和操作规范。
二、无损检测技术的应用实例无损检测技术在桥梁结构健康监测方面，已经得到了广泛的应用。
下面介绍几个典型的应用实例。
1. 钢结构桥梁的无损检测钢结构桥梁的无损检测是桥梁结构健康监测中的重点。
桥梁结构无损检测技术解决方案
桥梁结构无损检测技术解决方案（1）桥梁结构病害现状桥梁墩柱大体积混凝土外部质量缺陷如蜂窝、麻面、空洞和漏筋等，混凝土内部出现脱空、剥离、缺陷等，使得混凝土整体密实性和均匀性出现问题。
这些问题不但是影响结构美观和实用性，同时对结构的强度和稳定性造成重大影响，严重威胁生命财产安全。
（2）现有测试方案难点及新的解决方法超声波法：目前，在检测混凝土构件的缺陷方面，超声无损检测仪器的应用比较广泛。
其主要方法是：首先测出超声波在混凝土构件各段的传播速度，再比较所测速度值的差异，找出有突变的地方，进行分析，从而判断缺陷的形态、范围等。
但由于混凝土内部钢筋较多，脉冲信号高频成分容易被吸收，混凝土结构较大时，接收到的脉冲信号很微弱，甚至无法识别首波的起始位置，不利于声学参数的读取和分析。
弹性波CT法：该方法主要针对大体积混凝土内部缺陷、浇筑密实性、均匀性等进行扫描检测，其主要特点在解决了传统CT扫描对板状结构内部缺陷无法有效扫描的弊端，创新性的增加能量成像，在检测精度和结构适用性方面有了质的提升，根据混凝土结构检测的特点，采用了轻量化、高灵敏度、指向性强的IEPE传感器，便于现场耦合与测试效率的提高，可广泛应用于铁路、公路、水利、建筑等行业的相关混凝土质量扫描检测。
（3）检测依据1、《公路桥梁技术状况评定标准》（JTGT H21-2011）2、《冲击弹性波法检测混凝土缺陷技术规程》（T-CECS 925-2019）（4）测试原理弹性波CT法以冲击弹性波作为媒介，以波速和信号能量作为计算依据，通过交叉测线对被检对象进行全方位扫描，通过对采集数据的反演、重建得到能真实反映其结构内部情况的结构质量分布图像，以达到检测结构物内质量的目的。
检测原理示意图（5）工程案例。
市政桥梁工程质量控制中无损检测技术的运用
市政桥梁工程质量控制中无损检测技术的运用1. 无损检测技术简介无损检测技术是一种利用物理、化学和声学等原理，通过检测和分析材料内部或外部的缺陷、变化或性能特征，而不破坏被检测物体的方法。
目前，常用的无损检测技术包括超声波检测、磁粉检测、射线检测、涡流检测等。
这些技术在市政桥梁工程中被广泛应用，可以对桥梁的材料、结构和连接部件进行全方位、全过程的监测和评估。
2. 无损检测技术在桥梁施工中的应用在桥梁施工过程中，无损检测技术可以用于对桥梁材料的质量进行实时监测，发现隐蔽质量问题，以便及时调整施工工艺和材料选用。
在桥梁拱肋浇筑时，可以利用超声波检测技术对混凝土的强度和密实度进行检测，确保桥梁结构的稳固和安全。
对桥梁梁板、桥墩等结构部件的焊缝进行超声波或磁粉检测，可以及时发现焊接缺陷，确保焊接质量符合设计要求。
桥梁工程的验收是桥梁质量控制的重要环节，无损检测技术可以为桥梁的验收提供可靠的数据和依据。
对桥梁结构吊杆、索塔等关键部位的应力进行涡流检测，可以评估这些部件的使用寿命和安全状况，为验收提供科学依据。
对桥梁混凝土表面进行超声波或射线检测，可以准确测定混凝土的密实度和质量，并对桥梁的耐久性和承载能力进行评估。
桥梁的维护是保障桥梁安全的重要环节，无损检测技术可以为桥梁维护提供科学的数据支持。
利用超声波技术对桥梁的混凝土结构进行定期检测，可以及时发现混凝土的龄期劣化和裂缝隐患，制定相应的维护计划。
对桥梁的焊接接头进行磁粉检测，可以及时发现焊接缺陷和疲劳开裂，为桥梁的维修提供准确的位置和范围。
1. 提高工程质量无损检测技术可以全方位、全过程地监测和评估桥梁工程的质量，发现和定位隐蔽质量问题，提前排除质量隐患，保障桥梁工程的质量和安全。
这不仅可以提高市政桥梁工程的建设可靠性，还可以降低工程质量风险，为城市交通运输提供可靠保障。
2. 减少建设成本无损检测技术可以实现对桥梁工程质量和安全的快速、准确评估，避免因质量问题导致的二次施工或维修，降低了桥梁工程的建设成本。
路桥工程施工中的无损检测技术
路桥工程施工中的无损检测技术摘要：无损伤检测技术比较适合使用在道路桥梁检测活动中，在保证桥梁结构不受到影响的前提下，精准检测出桥梁的整体质量状况。
检测结果可以作为后期维护桥梁工程的重要依据。
关键词:路桥工程;无损检测技术;质量检测1、桥梁无损检测技术的类型1.1声波无损检测技术声波无损检测主要是利用混凝土结构对声波产生的反应，以此作为技术的基础不断进行创新、优化以及完善得到的全新技术类型，声波无损检测技术在桩基检测中，能够确保桩基检测的完整性和有效性。
在技术实际应用的过程中，主要是通过撞击中产生的应力波进行分析，如果应力波的形状、速度、峰值都保持不变，在桩基中能够实现均匀传播，则可以表明桥梁桩基的完整性较为良好。
如果应力波的形状、速度、峰值有着明显的变化情况，可以证明桩基长度上存在质量问题。
1.2高应变检测技术高应变检测技术的应用时间较为久远，主要是对桩基的竖向抗压承载能力以及设计要求参数进行判断，以此来确保桩基的各项参数都能够满足发展的实际需求。
在高应变检测技术使用的过程中，需要对桩身预制接头以及水平整合缝隙等缺陷进行判断，加强对竖向抗压承载能力的影响变化进行分析，并在此基础上对缺陷程度进行合理的判定，为后续质量的提升奠定基础与保障。
从目前技术的应用发展情况来看，国内外在对高应变测量技术与结果进行分析的时候，主要是利用一维杆拨动的相关理论作为基础，对检测技术进行使用，没有将桩基与土壤之间的相互作用理论进行考虑。
因此，在对承载力进行检测的时候，高应变检测技术的使用就会出现明显的局限性，需要相关企业单位加以重视。
1.3低应变检测技术低应变检测技术主要是对桩身完整程度进行检测，多数缺陷和质量问题都是在刘水成或者底层产生变化，随后桩基础产生较为明显的质量变化，底层质量变化将会导致反射波产生影响，所以在实际检测的阶段中需要对地质条件等相关数据进行全面、深入的检查，了解施工的相关记录，从而对桩基础存在的缺陷进行确定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
桥梁结构无损检测技术
1.在结构混凝土抗压强度检测中，属于无损检测方法的是：（）
A.钻芯法
B.拉脱法
C.回弹法
D.射击法
2.按规定在回弹仪需要进行率定时，在标准钢砧上率定回弹值应为：（）
A.60？2
B.80？2
C.60？1
D.80？1
3.回弹仪使用超过（）次，应进行常规保养。
（）
A.2000
B.3000
C.5000
D.6000
4.使用回弹仪检测时，如回弹仪处于非水平状态，同时混凝土检测面又不是混凝土的浇筑侧面时应：（）
A.进行角度修正。
B.进行不同浇筑面修正。
C.对测得的测区平均回弹值，先进行不同浇筑面的修正，再进行角度修正。
D.对测得的测区平均回弹值，先进行角度修正，再进行不同浇筑面的修正。
5.使用回弹法检测混凝土强度时，应优先采用：（）
A.地区测强曲线（如果有）
B.统一测强曲线
C.专用测强曲线（如果有）
6.在做混凝土的碳化试验中需配制指示剂，指示剂的配制为：（）
A.用蒸馏水配制酚酞浓度为5～10%的酚酞溶剂。
B.蒸馏水配制酚酞浓度为1～2%的酚酞溶剂。
C.用75%的酒精溶液配制酚酞浓度为5～10%的酚酞溶剂。
D.用75%的酒精溶液配制酚酞浓度为1～2%的酚酞溶剂。
7.混凝土碳化会导致：（）
A.混凝土的PH升高。
B.混凝土的PH降低。
C.早期混凝土表面硬度降低。
D.容易使钢筋周围形成钝化。
8.关于混凝土的电阻率，说法正确的是：（）
A.钢筋锈蚀速度与混凝土的电阻率成正比。
B.氯离子增加溶液的导电性，使混凝土的电阻率增大。
C.混凝土碳化使混凝土的孔隙率降低，密实度提高，提高混凝土的电阻率。
D.降低水灰比和延长养护龄期、提高水泥水化程度可降低混凝土的电阻率。
9.在进行混凝土结构的无损检测时，正确的检测顺序为：（）
A.回弹→超声→碳化→锈蚀
B.超声→回弹→保护层→碳化
C.电阻率→碳化→超声→回弹
D.氯离子→锈蚀→超声→保护层
10.对于混凝土结构的无损检测，以下说法正确的是：（）
A.混凝土电阻率越大，混凝土导电的能力越强，钢筋锈蚀发展速度快。
B.进行氯离子测量时，同一测区不同的取粉孔相同深度的粉末可以收集在一个塑料袋内,重量不应少于25克，若不够可增加测孔数量。
C.裂缝宽度变化的定性观测可采用人工读取刻度放大镜或跨缝粘贴裂缝扩展片的电测方法进行测量。
D.混凝土中的氯离子可以使钢筋表面形成钝化膜，而混凝土中的碱性环境可以消除钢筋表面的钝化膜。
