实验一硫酸铝钾大晶体的制备
实验一、硫酸铝钾大晶体制备
一、实验目的
1、了解制备硫酸铝钾的原理及过程
2、了解从水溶液中培养大晶体的方法，制备硫酸铝钾大晶体，学会及时处理问题的技能。
实验中细致摸索条件。
3、熟练掌握溶解、结晶、抽滤等基本操作。
二、试剂
铝片、NaOH(S)、H
2SO
4
（3mol/L ，1:1）、K
2
SO
4
(S) 、尼龙线
三、实验原理
1、KAl（SO4）
2
的制备
2、明矾籽晶培养
保持溶液在一个适当的过饱和度，在一定温度下通过溶剂蒸发使晶体析出，静置一段时间使籽晶形成完整晶型。
3、大晶体制备
通过加热与溶解调解母液的浓度及温度至合适的值，将饱和溶液在室温下静置，靠溶剂的自然挥发来创造溶液的准稳定状态，人工投放晶种让之逐渐长成单晶。
利用原料和硫酸铝钾的溶解度与温度之间的关系可以计算出所需要的原料量。
四、实验过程
1、Al
2(SO4)
3
的制备
2. KAl(SO4)
2·12H
2
O的制备
将Al
2(SO
4
)
3
溶液与6.5g K
2
SO
4
配成的饱和溶液相混合，搅拌均匀，充分冷却后，减压
抽滤，尽量抽干，称量，计算产率(硫酸铝钾的理论产值为35.1g)。
KAl(SO
4)
2
·12H
2
O易溶
于水，抽滤时，不可再用水冲洗，以免损失KAl(SO
4)
2
·12H
2
O。
沉淀溶解
加热
抽滤
至反应基本完全
3.籽晶制备
I. 取20克产物放入烧杯中(在40摄氏度，一个标准大气压下，明矾溶解度为11.7g)，加入适量的水（理论值约为170ml ，实际加水约100mL ，若加水过多，蒸发结晶会比较耗时间）并加热至沸腾，在烧杯口上架一根玻璃棒，然后把一根尼龙线悬于溶液中间。
II. 把溶液置于不易振荡，易蒸发的地方，在烧杯口盖上一张滤纸以防止灰尘的进入，静置1～2天。
III. 把线绳上较小，不规则的籽晶去掉，留下较大的，八面体形状的籽晶。
4.大晶体的培养
①把取出籽晶后的溶液加热，使烧杯底部的小晶体溶解，并持续加热一小段时间。
②将溶液冷却至30～40℃，若溶液析出晶体，则过滤晶体，若溶液没有饱和则需加入 KAl(SO 4)2?12H 2O 再加热，直至把溶液配成30～40℃的饱和溶液。
在此温度时有利于籽晶快速长大，同时不至于晶体在室温升高时溶解。
③把籽晶轻轻吊在饱和液并处于溶液中间。
④多次重复①②③，直至得到无色、透明、八面体形状的硫酸铝钾大晶体。
在晶体生长过程中，应经常观察，若发现籽晶上又长出小晶体，应及时去掉。
若杯底有晶体析出也应及时滤去，以免影响晶体生长。
以下是在实验中的附图
铝与氢氧化钠的反应：
抽滤得到偏铝酸钠溶液
pH控制使氢氧化铝沉淀达到最大
抽滤得到氢氧化铝沉淀
用浓硫酸溶解氢氧化铝并加入硫酸钾，得到硫酸铝钾晶体实验结果。
废铝箔之硫酸铝钾大晶体及碱式碳酸铜制备
实验题目：由废铝箔制备硫酸铝钾大晶体一、实验目的1、巩固对铝和氢氧化铝两性的认识，掌握复盐晶体的制备方法；2、了解从水溶液中培养大晶体的方法，制备硫酸铝钾大晶体。
3、掌握沉淀与溶液分离的几种操作方法。
二、实验原理1、明矾的性状明矾又称白矾、钾矾、钾铝矾、钾明矾、十二水硫酸铝钾。
是含有结晶水的硫酸钾和硫酸铝的复盐。
化学式KAl(SO4)2·12H2O，式量474.39，正八面体晶形，有玻璃光泽，密度1.757g/cm3，熔点92.5℃。
64.5℃时失去9分子结晶水，200℃时失去12分子结晶水，溶于水，不溶于乙醇。
在20度，1个标准大气压下，明矾在水中的溶解度约为5.90g。
表1 溶解度的参照表2、明矾晶体的实验制备原理铝屑溶于浓氢氧化钾溶液，可生成可溶性的四羟基合铝（Ⅲ）酸钾K[Al(OH)4]，用稀H2SO4调节溶液的pH值，将其转化为氢氧化铝，使氢氧化铝溶于硫酸，溶液浓缩后经冷却有较小的同晶复盐，此复盐称为明矾［KAl(SO4)2·12H2O］。
小晶体经过数天的培养，明矾则以大块晶体结晶出来。
制备中的化学反应如下：2Al + 2KOH + 6H 2O ══ 2K[Al(OH)4] + 3H 2↑ 2 K[Al(OH)4] + H 2SO 4 ══ 2Al(OH)3↓+ K 2SO 4 + 2H 2O 2Al(OH)3 + 3H 2SO 4 ══ Al 2(SO 4)3 + 6 H 2O Al 2 (SO 4)3 + K 2SO 4 + 24H 2O ══2KAl(SO 4)2·12H 2O三、实验步骤1、工艺流程图废铝→溶解→过滤→酸化→浓缩→结晶→过滤单晶培养→明矾单晶2、明矾晶体的实验制备取50mL2mol·L -1 KOH 溶液，分多次加入2g 废铝制品(铝质牙膏壳、铝合金易拉罐等)，反应完毕后用布氏漏斗抽滤，取清液稀释到l00mL ，在不断搅拌下，滴加3 mol·L -1 H 2SO 4溶液,调ph6-7(按化学反应式计量，约41mL)。
明矾制作晶体实验报告
一、实验目的1. 学习和掌握晶体生长的基本原理和实验方法。
2. 通过实验了解明矾的溶解度随温度变化的特点。
3. 观察并记录明矾晶体生长的过程，提高实验操作技能。
二、实验原理明矾是一种硫酸铝钾的结晶水合物，化学式为KAl(SO4)2·12H2O。
其溶解度随温度的升高而增大，在高温下形成饱和溶液，随着温度的降低，溶解度降低，导致溶液中的明矾结晶析出。
三、实验用品1. 仪器：烧杯、表面皿、铁架台、酒精灯、石棉网、漏斗、量筒、玻璃棒、镊子、滤纸、细线。
2. 用品：明矾晶体（KAl(SO4)2·12H2O）。
3. 药品：无。
四、实验步骤1. 准备工作（1）将明矾晶体研磨成粉末，以便于溶解。
（2）准备好实验仪器和用品。
2. 制备饱和溶液（1）在100mL的烧杯中加入50mL蒸馏水，加热至沸腾。
（2）向沸腾的水中加入2g明矾粉末，用玻璃棒搅拌，使明矾完全溶解。
（3）继续加热至溶液呈微沸状态，保持5分钟，以确保明矾完全溶解。
3. 冷却结晶（1）将溶液从微沸状态降至室温（约20℃）。
（2）将溶液倒入洁净的表面皿中，用玻璃棒轻轻搅拌，使溶液均匀。
4. 观察与记录（1）将表面皿放置在阴凉通风处，观察晶体生长情况。
（2）每隔一定时间（如1小时、2小时、4小时等）记录晶体生长情况，包括晶体数量、大小、形状等。
5. 结晶成熟（1）当晶体生长到一定大小后，将表面皿放入冰箱中，降低温度，加速晶体生长。
（2）待晶体完全生长成熟后，取出表面皿，用镊子取出晶体，观察其形状和大小。
6. 实验结束（1）将实验仪器和用品清洗干净，放回原处。
（2）整理实验报告，记录实验结果。
五、实验结果与分析1. 实验结果通过观察记录，发现明矾晶体在室温下生长速度较慢，而在低温下生长速度较快。
晶体形状多为八面体，大小不一。
2. 分析（1）实验结果表明，明矾的溶解度随温度的升高而增大，随温度的降低而降低。
（2）在高温下，明矾溶解度较大，形成饱和溶液；在室温下，溶解度减小，晶体开始析出；在低温下，溶解度进一步减小，晶体生长速度加快。
晶体制作实验报告 O

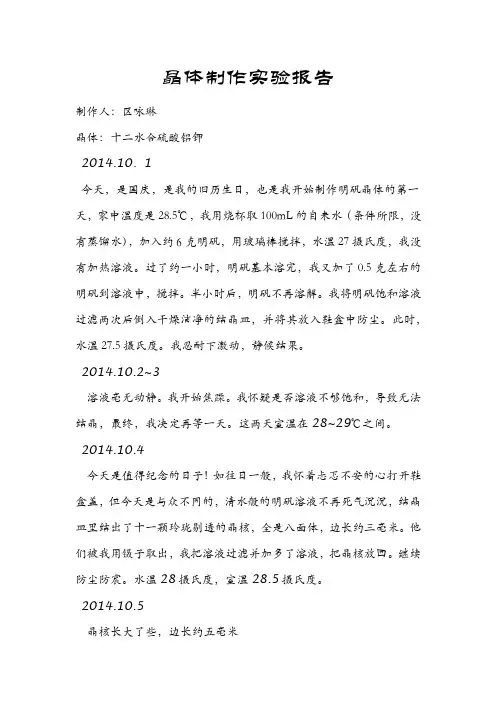

晶体制作实验报告制作人：区咏琳晶体：十二水合硫酸铝钾2014.10．1今天，是国庆，是我的旧历生日，也是我开始制作明矾晶体的第一天，家中温度是28.5℃，我用烧杯取100mL的自来水（条件所限，没有蒸馏水），加入约6克明矾，用玻璃棒搅拌，水温27摄氏度，我没有加热溶液。
过了约一小时，明矾基本溶完，我又加了0.5克左右的明矾到溶液中，搅拌。
半小时后，明矾不再溶解。
我将明矾饱和溶液过滤两次后倒入干燥洁净的结晶皿，并将其放入鞋盒中防尘。
此时，水温27.5摄氏度。
我忍耐下激动，静候结果。
2014.10.2~3溶液毫无动静。
我开始焦躁。
我怀疑是否溶液不够饱和，导致无法结晶，最终，我决定再等一天。
这两天室温在28~29℃之间。
2014.10.4今天是值得纪念的日子！如往日一般，我怀着忐忑不安的心打开鞋盒盖，但今天是与众不同的，清水般的明矾溶液不再死气沉沉，结晶皿里结出了十一颗玲珑剔透的晶核，全是八面体，边长约三毫米。
他们被我用镊子取出，我把溶液过滤并加多了溶液，把晶核放回。
继续防尘防震。
水温28摄氏度，室温28.5摄氏度。
2014.10.5晶核长大了些，边长约五毫米2014．10.6~15晶体因溶液不够饱和而溶解，我配臵了三次，每次都以失败告终。
10.16这次我配了两杯溶液，一杯放在有石棉网的三脚架上用酒精灯加热至51摄氏度。
另一杯如往常一样，不予加热。
10.17有一杯结出了晶核，水温为27摄氏度，这杯是常温的10.17~24晶体继续在饱和溶液里慢慢成长，此时经历万难留下了三颗。
第一颗长约为1.1cm，厚约为1cm、第二颗长约为0.8cm，厚约为0.4cm、第三颗长约为0.7cm 宽约为0.5cm。
废铝箔之硫酸铝钾大晶体及碱式碳酸铜制备培训资料
废铝箔之硫酸铝钾大晶体及碱式碳酸铜制备实验题目：由废铝箔制备硫酸铝钾大晶体一、实验目的1、巩固对铝和氢氧化铝两性的认识，掌握复盐晶体的制备方法；2、了解从水溶液中培养大晶体的方法，制备硫酸铝钾大晶体。
3、掌握沉淀与溶液分离的几种操作方法。
二、实验原理1、明矾的性状明矾又称白矾、钾矾、钾铝矾、钾明矾、十二水硫酸铝钾。
是含有结晶水的硫酸钾和硫酸铝的复盐。
化学式KAl(SO4)2·12H2O，式量474.39，正八面体晶形，有玻璃光泽，密度1.757g/cm3，熔点92.5℃。
64.5℃时失去9分子结晶水，200℃时失去12分子结晶水，溶于水，不溶于乙醇。
在20度，1个标准大气压下，明矾在水中的溶解度约为5.90g。
表1 溶解度的参照表2、明矾晶体的实验制备原理铝屑溶于浓氢氧化钾溶液，可生成可溶性的四羟基合铝（Ⅲ）酸钾K[Al(OH)4]，用稀H 2SO 4调节溶液的pH 值，将其转化为氢氧化铝，使氢氧化铝溶于硫酸，溶液浓缩后经冷却有较小的同晶复盐，此复盐称为明矾［KAl(SO 4)2·12H 2O ］。
小晶体经过数天的培养，明矾则以大块晶体结晶出来。
制备中的化学反应如下：2Al + 2KOH + 6H 2O ══ 2K[Al(OH)4] + 3H 2↑ 2 K[Al(OH)4] + H 2SO 4 ══ 2Al(OH)3↓+ K 2SO 4 + 2H 2O 2Al(OH)3 + 3H 2SO 4 ══ Al 2(SO 4)3 + 6 H 2O Al 2 (SO 4)3 + K 2SO 4 + 24H 2O ══2KAl(SO 4)2·12H 2O三、实验步骤1、工艺流程图废铝→溶解→过滤→酸化→浓缩→结晶→过滤单晶培养→明矾单晶2、明矾晶体的实验制备取50mL2mol·L -1 KOH 溶液，分多次加入2g 废铝制品(铝质牙膏壳、铝合金易拉罐等)，反应完毕后用布氏漏斗抽滤，取清液稀释到l00mL ，在不断搅拌下，滴加3 mol·L -1 H 2SO 4溶液,调ph6-7(按化学反应式计量，约41mL)。
硫酸铝钾的制备及其形貌分析

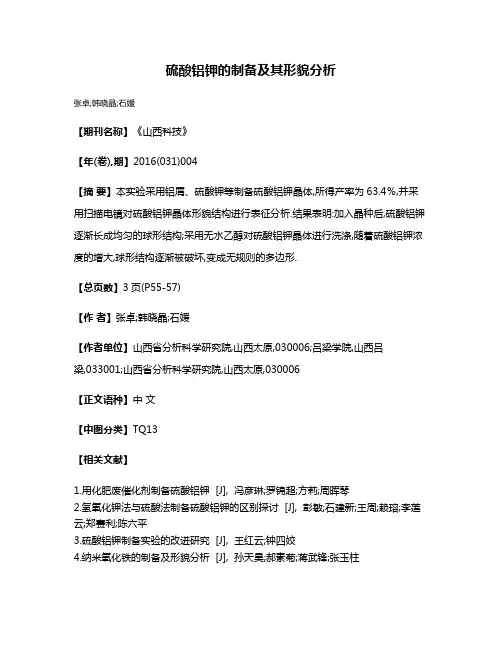

硫酸铝钾的制备及其形貌分析
张卓;韩晓晶;石媛
【期刊名称】《山西科技》
【年(卷),期】2016(031)004
【摘要】本实验采用铝屑、硫酸钾等制备硫酸铝钾晶体,所得产率为63.4％,并采用扫描电镜对硫酸铝钾晶体形貌结构进行表征分析.结果表明:加入晶种后,硫酸铝钾逐渐长成均匀的球形结构;采用无水乙醇对硫酸铝钾晶体进行洗涤,随着硫酸铝钾浓度的增大,球形结构逐渐被破坏,变成无规则的多边形.
【总页数】3页(P55-57)
【作者】张卓;韩晓晶;石媛
【作者单位】山西省分析科学研究院,山西太原,030006;吕梁学院,山西吕
梁,033001;山西省分析科学研究院,山西太原,030006
【正文语种】中文
【中图分类】TQ13
【相关文献】
1.用化肥废催化剂制备硫酸铝钾 [J], 冯彦琳;罗锦超;方莉;周晖琴
2.氢氧化钾法与硫酸法制备硫酸铝钾的区别探讨 [J], 彭敏;石建新;王周;赖瑢;李莲云;郑赛利;陈六平
3.硫酸铝钾制备实验的改进研究 [J], 王红云;钟四姣
4.纳米氧化铁的制备及形貌分析 [J], 孙天昊;郝素菊;蒋武锋;张玉柱
5.DMF体系中Cu2O球晶的制备及形貌分析 [J], 饶盛源;邱志惠;徐金燕;徐鑫;张琦;隆颖;阮青锋
因版权原因，仅展示原文概要，查看原文内容请购买。
硫酸铝钾大晶体的制备
硫酸铝钾大晶体的制备
10
注意事项
制备大晶体时，溶液浓度不易过高，过滤掉未溶解的固体； 注意经常观察，如有许多小晶体析出，需重新溶解再放晶种；
硫酸铝钾大晶体的制备
11
实验结果
05级化学系学生明矾晶体产品， 紫色的为铬铝矾
硫酸铝钾大晶体的制备 12
实验结果
如果溶液浓度太大，晶体析出会过快， 易形成许多小晶体，造成失败。
------化学系05级林辉
硫酸铝钾大晶体的制备 15
学生心得
制备KAl(SO4)2·12H2O是一次愉快的经历。把Al投入酸中，看着它激烈 地吹着泡泡。药品从沉淀到溶解，如同经历着一次次生命的轮回。我则 像一个虔诚的信徒，一步都不敢有所差错。终于等到了KAl(SO4)2原料的 制备结束。加水，加明矾，用玻棒开始搅拌。KAl(SO4)2在旋涡中翩然起 舞，高低浮沉，舞步细碎。用电炉的温度加热这个舞会，KAl(SO4)2一点 一点缩小，最后消失于舞曲的最后一个乐符…… 当我把悬挂着晶体的玻 棒小心地提起时，我看着那颗培养出来的晶体慢慢地露出液面，表面未 干涸的水珠折射着耀眼的光……..
硫酸铝钾大晶体的制备
13
学生心得
直到1个多月前在实验室中我亲身制备明矾大晶体，才真正明白什 么叫“结晶”，明白人们为什么把一切美好事物的慢慢积聚叫做结晶。因为 那真是一个充满了未知、等待、失望和快乐的过程。在不安中耐心等待 是一个恼人但也有趣的过程 …… 我时常想像一个个小小的分子是怎样 悄悄靠在拴在细线一端的晶种上，又一个个连起来一层层覆盖着并最终 成为一个美丽的八面体，折射着冬日里的缕缕阳光。那是一个多么奇妙 的过程！其实第二天我就按捺不住跑到实验室去看我的晶体，但丝毫不 见变化。……“求之不得，寤寐思服，悠哉悠哉，辗转反侧”恰如其分。
明矾重结晶
明矾重结晶是一种常用的化学实验方法，主要用于纯化明矾晶体。
明矾，又称硫酸铝钾，是一种无色结晶或白色颗粒，具有良好的絮凝、净化和吸附性能，广泛应用于水处理、造纸、纺织、食品等领域。
然而，由于生产条件和原料的不同，明矾晶体中可能含有杂质，影响其使用效果。
因此，对明矾进行重结晶处理，可以有效提高其纯度和品质。
明矾重结晶的基本原理是利用明矾在不同温度下的溶解度差异，通过加热溶解、冷却结晶的过程，使明矾中的杂质与晶体分离，从而达到纯化的目的。
具体操作步骤如下：1. 首先，将一定量的明矾晶体放入烧杯中，加入适量的蒸馏水，使明矾充分溶解。
在加热过程中，要不断搅拌，以防止溶液局部过热。
2. 当明矾完全溶解后，将溶液加热至沸腾，继续搅拌一段时间，使溶液中的杂质充分溶解。
此时，溶液中的明矾浓度较高，有利于后续的结晶过程。
3. 当溶液达到沸腾状态后，将其过滤，去除溶液中的不溶性杂质。
过滤时要注意保持滤纸的清洁，避免杂质进入滤液。
4. 将过滤后的滤液倒入干净的烧杯中，加热至一定温度（通常为80-90℃），使溶液中的明矾逐渐析出。
在此过程中，要不断搅拌，以促进结晶的形成。
5. 当溶液中的明矾完全析出后，停止加热，让溶液自然冷却至室温。
在冷却过程中，明矾晶体会逐渐长大，形成较大的晶粒。
6. 最后，将冷却后的明矾晶体用玻璃棒或滤纸捞出，用清水冲洗，去除表面的杂质。
然后将晶体晾干，即可得到纯净的明矾晶体。
需要注意的是，明矾重结晶过程中的温度控制非常重要。
如果温度过高，会导致明矾晶体过快析出，形成较小的晶粒；如果温度过低，则明矾晶体析出速度较慢，甚至无法完全析出。
因此，要根据具体情况调整加热温度，以保证重结晶的效果。
此外，明矾重结晶过程中还需要注意以下几点：1. 选择适当的溶剂：明矾在水中的溶解度较大，因此常采用蒸馏水作为溶剂。
但在实际操作中，可以根据需要选择其他溶剂，如乙醇、丙酮等，以提高重结晶的效果。
2. 控制溶液的酸碱度：明矾在酸性和碱性条件下的溶解度不同，因此可以通过调节溶液的酸碱度来控制明矾的溶解和结晶过程。
硫酸铝钾大晶体制备实验
硫酸铝钾大晶体制备实验实验目的：通过硫酸铝钾大晶体制备实验，掌握一定的化学合成实验操作技能，了解硫酸铝钾大晶体的制备方法，探究其晶体结构和形态。
实验原理：硫酸铝钾是一种无机化合物，其化学式为KAl(SO4)2·12H2O，因结构中的铝与钾数目相等而得名。
硫酸铝钾是一种白色晶体，具有较好的化学稳定性，可应用于制备砌体、耐火材料、色素、催化剂等领域。
硫酸铝钾的制备方法多种多样，其中最为广泛的一种是采用铝饼、硫酸、钾铬酸盐和水反应进行制备。
实验中采用的硫酸铝钾大晶体制备方法是利用反应混合物中硫酸铝离子的添加过度,使过盈离子形成大晶体结构的方法。
实验材料：铝饼、硫酸、钾铬酸盐、蒸馏水。
实验步骤：1.准备5.0g的铝饼，将铝饼割成碎片。
2.将铝碎片投入已加入42ml蒸馏水的500ml三口瓶中。
3.将200ml的硫酸慢慢滴入三口瓶中，同时加入1g的钾铬酸盐，在加的过程中要注意控制温度以免瓶口脱落。
将瓶口随时以手指盖住，以免出现液位突然升高溢出。
4.反应开始后，铝片逐渐消耗，放出氢气。
反应完成后，瓶中会有固体沉淀，这时可以去除瓶口手指，用香烟纸探入瓶口检查是否有气体逸出。
5.将倒入多余的硫酸完全放干，再加入60ml蒸馏水，用通量为20ml/min的水流冲洗。
将所得物转移到玻璃棒上进行过滤，最后再冲洗一下。
6.将所得硫酸铝钾晶体放到烘箱中干燥，即可得到晶体。
实验结果：通过上述实验步骤，最终得到了硫酸铝钾的晶体，晶体颜色为淡黄色，结晶形态为棱柱形状。
在显微镜下观察晶体表面，晶体呈现出光滑平整的形态，表明反应过程的控制十分精准。
通过本次实验，我们掌握了硫酸铝钾大晶体的制备方法，并对其晶体结构和形态进行了探究。
通过实验结果的观察和分析，我们发现制备过程中对反应条件的控制非常关键，如严格控制反应时的温度、慢慢滴加硫酸以及注意安全问题等都是非常重要的。
最终得到的硫酸铝钾晶体品质良好，结晶形态规整，这将为我们今后在工业上的应用提供参考和借鉴。
硫酸铝钾的制备
硫酸铝钾的制备及其晶体的培养老师，这个实验我做了几次，冷却时间很长，还有你帮我看看有什么需要改进的地方，改进后再重做，而且不引入晶体非常难结晶摘要：2、实验部分：2.1、实验原理：本实验利用金属铝溶于氢氧化钠溶液，生成可溶性的四羟基铝酸钠：2Al+2KOH+6H2O===2K[Al(OH)4]+3H2金属铝中其他金属或杂质则不溶，过滤除去杂质，用硫酸溶液中和四羟基合铝酸钾可制得微溶于水的复盐明矾----硫酸铝钾K2SO4•Al2（SO4）3 ·24H2O2K[Al(OH)4] + 4 H2SO4 + 16 H2O ==== K2SO4•Al2（SO4）3•24H2O 明矾单晶的培养：2.2、实验仪器和试剂：实验仪器：烧杯（250ml、10ml各一个）、锥形瓶（10ml）、玻璃棒、托盘天平，抽滤瓶、布氏漏斗、洗耳球、三脚架、石棉网、酒精灯、半微量漏斗实验试剂：Al屑、KOH(C.P.)、H2SO4(6mol/L)、KOH(C.P.)、乙醇（95%）2.3实验装置：四羟基铝酸钠的合成（铝屑溶解）（水浴反应）（减压抽滤）（K[Al(OH)4]溶液）硫酸铝钾的合成（氢氧化铝）（溶解沉淀，蒸发浓缩）（冷却结晶）（产品）2.4、实验步骤四羟基合铝酸钾的制备称取0.4gKOH 固体，至于10m 锥形瓶中，加入5ml 蒸馏水使之溶解。
在60℃水浴微热反应，称取0.2gAl 屑分批加入溶液中（反应剧烈，防止溅出），至不再有气泡产生，说明反应完毕，然后加入2ml 蒸馏水，然后进行微型减压抽滤，将滤液转入10ml 烧杯中，称量其他的杂质金属和残留物。
硫酸铝钾的制备向小烧杯的溶液中慢慢滴加6mol/LH2SO4溶液，并不断搅拌，将中和后的溶液加热2分钟（勿沸），使沉淀完全溶解，冷却至室温后，然后放在冰水混合物中冷却、结晶。
减压抽滤，用0.5ml95%乙醇洗涤晶体2次，将晶体用滤纸吸干，称重。
平行三次实验取平均值（见工艺流程图1）四羟基合铝酸钾的制备10ml 滤渣（待称量）滤液10ml 10ml 10ml4.4实验数据处理室温：26℃日期：4月15日。
明矾晶体的实验报告
一、实验目的1. 了解明矾晶体的制备过程；2. 掌握溶液饱和度的控制方法；3. 熟悉晶体生长的基本原理。
二、实验原理明矾（硫酸铝钾）是一种含有结晶水的无机盐，其化学式为KAl(SO4)2·12H2O。
在实验室中，明矾晶体的制备通常采用冷却热饱和溶液法。
当溶液温度降低时，溶质的溶解度降低，从而析出晶体。
三、实验用品1. 仪器：烧杯、玻璃棒、漏斗、滤纸、镊子、线；2. 试剂：明矾、蒸馏水。
四、实验步骤1. 称取5g明矾，放入烧杯中；2. 加入50mL蒸馏水，用玻璃棒搅拌溶解；3. 将烧杯置于热板上加热，不断搅拌，使明矾完全溶解；4. 将烧杯从热板上取下，待溶液自然冷却至室温；5. 用漏斗和滤纸过滤溶液，去除不溶性杂质；6. 将滤液倒入洁净的烧杯中，静置过夜；7. 第二天，用镊子取出晶体，用蒸馏水冲洗干净；8. 将晶体放在滤纸上晾干。
五、实验结果通过实验，成功制备了明矾晶体。
晶体呈透明、八面体形状，具有一定的光泽。
六、实验分析1. 溶液饱和度的控制：在实验过程中，控制溶液饱和度是制备晶体的关键。
通过加热使明矾完全溶解，再自然冷却至室温，使溶液达到饱和状态。
2. 晶体生长条件：晶体生长过程中，应注意以下几点：a. 保持溶液纯净，避免杂质干扰晶体生长；b. 控制溶液浓度，避免晶体生长过快或过慢；c. 避免溶液剧烈振荡，以免影响晶体生长；d. 保持环境稳定，避免温度、湿度等条件变化对晶体生长的影响。
七、实验总结本次实验成功制备了明矾晶体，掌握了溶液饱和度的控制方法和晶体生长的基本原理。
在实验过程中，应注意溶液纯净、控制浓度、避免振荡和保持环境稳定，以确保晶体生长质量。
通过本次实验，提高了对晶体生长过程的认识，为今后相关实验研究奠定了基础。
