止回阀的安装方法及其注意事项
止回阀安装
止回阀安装引言止回阀是一种重要的管道附件，用于防止液体或气体在管道中倒流。
正确安装止回阀对于保护管道系统的正常运行至关重要。
本文将介绍止回阀的安装步骤和注意事项。
步骤1. 准备工作在进行止回阀安装之前，需要对工作区进行准备，并检查所需材料和工具的齐全性。
确保工作区干净整洁，并根据安装需求准备好止回阀、管道连接件、密封胶、扳手等工具。
2. 确定止回阀的安装位置根据管道系统的设计图纸，确定止回阀的安装位置。
通常情况下，止回阀应安装在管道的水平段中，且与管道轴心线保持一定角度。
确保止回阀的安装位置便于操作和维护。
3. 管道准备在安装止回阀之前，需要对管道进行准备。
首先，确保管道表面清洁无油污和尘埃。
其次，检查管道的连接接口，确保无松动或损坏。
如果发现问题，应及时修复或更换。
4. 安装止回阀将止回阀插入管道连接件中，根据需要使用密封胶进行密封。
使用扳手拧紧连接螺母，确保止回阀与管道连接牢固。
在安装过程中，注意不要过度拧紧，以免损坏止回阀或导致泄漏。
5. 检查和测试安装完成后，对止回阀进行检查和测试，以确保其正常工作。
首先，检查止回阀的所有连接部位，确保没有松动或漏气现象。
其次，打开管道阀门，观察止回阀是否能正常关闭，并防止倒流现象。
6. 操作说明安装完成后，用合适的标识标记止回阀的位置和使用说明。
为了保证止回阀的正常使用寿命，应定期对其进行维护和检修。
注意事项在进行止回阀安装时，需要注意以下几点：•确保选择合适的止回阀类型和型号，以满足管道系统的需求。
•按照操作手册或安装说明进行操作，遵循正确的安装步骤。
•注意防止止回阀在安装过程中受到损坏，对止回阀进行轻拿轻放。
•在安装过程中，注意防止止回阀与其他管道附件发生干涉或碰撞。
•安装完成后，及时清理工作区域，并将多余的材料进行妥善处理。
结论正确安装止回阀对于管道系统的正常运行至关重要。
通过按照上述步骤进行止回阀安装，并注意相关注意事项，可以确保止回阀的安全和可靠运行。
止回阀施工方案
止回阀施工方案1. 引言该文档旨在提供一份关于止回阀施工方案的详细说明。
止回阀是一种用于控制流体单向流动的阀门，通常用于管道系统、泵站和水处理设备中。
本施工方案将介绍止回阀的安装位置、材料准备、施工步骤以及相关注意事项。
2. 安装位置确定在开始施工之前，首先需要确定止回阀的安装位置。
一般来说，止回阀应安装在流体的预期流动方向上。
这样可以避免逆流，并保护管道系统。
在安装位置确定时，应同时考虑使用条件和接口环境。
3. 材料准备在进行止回阀施工之前，需要准备以下材料和工具：•止回阀•法兰、螺栓和垫片•螺丝刀和扳手•塑料胶带和润滑油•清洁布确保使用的止回阀符合相关的标准要求，并在施工前进行检查。
4. 施工步骤4.1 准备工作在施工开始之前，应做好以下准备工作：•关闭相关的管道和设备，确保施工区域安全。
•清洁施工区域，除去杂物和污垢。
4.2 安装止回阀按照以下步骤安装止回阀：1.使用螺丝刀和扳手打开法兰上的螺栓。
2.确保止回阀的阀门关闭状态。
3.将止回阀的法兰对准管道的法兰，确保密封垫片正确放置。
4.逐个紧固法兰上的螺栓，使用扳手逐次交叉拧紧，确保阀门和管道之间存在均匀的压力。
5.检查止回阀的安装位置和连接是否牢固。
4.3 完成施工在止回阀安装完成之后，进行以下步骤：1.清理施工区域并进行最后的检查。
2.开启相关的管道和设备，确保止回阀的正常运行。
3.检查止回阀阀门的操作情况，确保其可以有效地控制流体的单向流动。
5. 注意事项在进行止回阀施工时，需要注意以下事项：•施工过程中要注意安全，佩戴相关的个人防护装备。
•严格按照止回阀的安装要求操作，避免因错误操作导致设备损坏或安全事故。
•在安装之前，确认止回阀的型号、规格和材料是否与管道系统相匹配。
•在施工过程中，防止异物进入止回阀或管道系统。
6. 总结止回阀施工是管道系统和设备安装中的重要步骤。
本文档提供了一份针对止回阀施工的详细方案，包括安装位置确定、材料准备、施工步骤以及注意事项。
下水道止回阀的正确安装方法
下水道止回阀的正确安装方法
下水道止回阀是一种用于防止污水倒流的装置，正确安装可以确保下水道的正常排水。
下面是下水道止回阀的正确安装方法：
1.首先，确定下水道止回阀的安装位置。
通常情况下，应将其安装在下水道的最低点，以保证有效的防倒流效果。
2.清理下水道。
在安装前，需要清理下水道内的泥沙、垃圾等杂物，确保下水道畅通。
3.安装止回阀。
将止回阀插入下水道管道中，并用螺丝或钢丝将其固定在管道上。
4.注意密封。
确保止回阀与管道之间的密封性良好，避免漏水。
5.修正管道坡度。
根据需要调整管道的坡度，以确保水流能够顺畅地流出。
6.测试效果。
安装完成后，应进行测试以确认下水道止回阀的效果正确。
方法是将一个水龙头打开，观察止回阀是否有效地防止了倒流。
需要注意的是，下水道止回阀是一种专业安装设备，在安装前应咨询专业人员或相关部门的指导。
此外，在安装前应做好安全措施，身体要做好防护，避免意外发生。
压力罐止回阀的正确安装方法
压力罐止回阀的正确安装方法压力罐止回阀是一种常用的管道阀门，它可以防止流体在管道中倒流。
正确安装压力罐止回阀对于管道系统的正常运行至关重要。
下面是压力罐止回阀的正确安装方法及相关注意事项。
1. 在安装压力罐止回阀之前，首先需要确保管道系统已经关闭，并且压力已经释放。
这可以通过关闭主阀门和相邻的分支管道阀门来实现。
确保管道内没有压力后，才能进行安装操作。
2. 清洁管道和回阀接口。
使用清洁剂或酒精擦拭管道和回阀接口，确保其表面干净，无油污和杂质。
3. 检查阀体和密封垫。
确保阀体没有损坏或裂纹，并检查密封垫是否完好。
如果发现有问题，应及时更换。
4. 将压力罐止回阀放置在正确的位置。
根据管道系统的设计要求，将回阀轴承安装在正确的方向。
确保阀门的进口和出口与管道的流向一致。
5. 使用正确的工具进行紧固。
使用扳手或扳手等工具，适当紧固压力罐止回阀的螺栓和螺母。
不要过度紧固，以免损坏阀体和密封垫。
6. 定期检查和维护。
安装完成后，定期检查压力罐止回阀的工作状态，并定期清洁和润滑阀门。
如果发现阀门存在故障或泄漏，应及时修理或更换。
在安装压力罐止回阀时，还需要注意以下几点：1. 根据管道系统的流量和压力要求，选择合适的压力罐止回阀型号和材料。
确保阀门的额定压力和温度符合实际使用条件。
2. 避免在阀门的上游或下游安装弯头、过渡管道等设备，以免影响阀门的正常工作。
3. 在安装过程中，仔细阅读压力罐止回阀的安装说明书，并按照说明进行操作。
总之，正确的安装方法能够确保压力罐止回阀的正常工作，避免管道系统的倒流和其他问题的发生。
在进行安装之前，建议先了解压力罐止回阀的性能参数和使用说明，以便正确选择和安装。
在安装完成后，定期检查和维护阀门，确保其长期稳定运行。

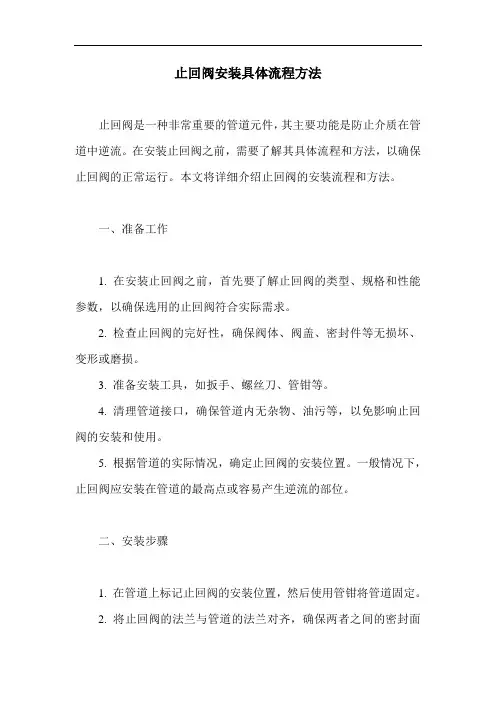

止回阀安装具体流程方法
止回阀安装具体流程方法止回阀是一种非常重要的管道元件，其主要功能是防止介质在管道中逆流。
在安装止回阀之前，需要了解其具体流程和方法，以确保止回阀的正常运行。
本文将详细介绍止回阀的安装流程和方法。
一、准备工作1. 在安装止回阀之前，首先要了解止回阀的类型、规格和性能参数，以确保选用的止回阀符合实际需求。
2. 检查止回阀的完好性，确保阀体、阀盖、密封件等无损坏、变形或磨损。
3. 准备安装工具，如扳手、螺丝刀、管钳等。
4. 清理管道接口，确保管道内无杂物、油污等，以免影响止回阀的安装和使用。
5. 根据管道的实际情况，确定止回阀的安装位置。
一般情况下，止回阀应安装在管道的最高点或容易产生逆流的部位。
二、安装步骤1. 在管道上标记止回阀的安装位置，然后使用管钳将管道固定。
2. 将止回阀的法兰与管道的法兰对齐，确保两者之间的密封面平整、无杂物。
3. 使用螺丝将止回阀的法兰与管道的法兰连接，注意要均匀紧固，以免损坏密封面。
4. 检查止回阀的密封性能，确保无泄漏。
如有泄漏，应重新紧固螺丝或更换密封件。
5. 安装完毕后，对止回阀进行调试，观察其开启和关闭是否灵活、顺畅。
6. 拆卸止回阀，清洁管道接口，重新安装止回阀，确保密封性能。
7. 对止回阀进行试运行，观察其在实际工作条件下的性能，如无异常，即可投入使用。
三、注意事项1. 安装止回阀时，要确保其进出口方向正确，不得装反。
2. 止回阀的安装位置应避免振动和冲击，以免影响其正常运行。
3. 在安装过程中，要避免对止回阀的密封面造成划伤或损坏。
4. 安装完毕后，要对止回阀进行定期检查和维护，确保其长期稳定运行。
5. 在安装过程中，如遇到特殊情况，应按照实际情况调整安装方法。
四、总结止回阀的安装流程和方法相对简单，但需要仔细操作，确保安装质量。
只有正确安装止回阀，才能保证其在管道系统中的正常运行，防止介质逆流，确保管道系统的安全稳定运行。
双板式止回阀安装要求
双板式止回阀安装要求双板式止回阀安装的时候呢，有这么几个要求得注意喽。
一、安装方向。
1. 这止回阀上可是有箭头标志的，就像给你指方向的小箭头精灵一样。
这个箭头方向必须得和介质流动的方向一致，要是装反了呀，就像你想往前走，却被人硬往后拉，那阀门可就没法正常工作啦，介质就乱套了，想流也流不好。
二、安装位置。
1. 你得找个合适的地方把它安上。
一般呢，要安装在水平管道上，这就好比是把东西放在平地上一样稳当。
要是把它装在垂直管道上呀，那它可能就会有点“晕头转向”，工作起来就不那么顺溜了。
不过呢，如果这个双板式止回阀是那种专门设计可以用在垂直管道上的特殊款，那就另当别论啦，但这种特殊情况可得看清楚说明书哦。
2. 周围的空间也得留好。
就像人需要活动空间一样，止回阀周围得有足够的空间，方便以后维修啊、检查啊之类的操作。
要是把它挤在一个小角落里，等它哪天不舒服了，想修修都没法下手。
三、连接要求。
1. 止回阀和管道连接的时候，接口处得密封好。
就像两个好朋友拉手，得紧紧握住，不能漏缝儿。
如果密封不好，介质就会偷偷跑出来，这可不行。
可以用密封垫片之类的东西来保证密封性，就像给它们的握手处加个小垫子，让握得更紧更严实。
2. 连接的螺栓得拧紧喽。
但也不能像大力水手吃了菠菜就死命拧，把螺栓拧坏了可就糟糕了。
要按照规定的扭矩来拧紧，让止回阀稳稳地和管道连接在一起，这样它才能安心工作。
四、其他注意事项。
1. 在安装之前呀，得把管道里面的杂物都清理干净。
想象一下，如果管道里有小石子啊、破布条啊这些乱七八糟的东西，就像给止回阀的工作道路上设置了好多小障碍，它工作起来就会磕磕绊绊的，说不定还会被这些杂物弄伤呢。
2. 安装好之后，最好先简单测试一下。
就像新衣服买回来要先试穿一样，看看止回阀是不是能正常工作，要是有啥不对劲的地方，赶紧调整，可别等正式使用的时候才发现问题，那就麻烦大喽。
止回阀怎样安装方法
止回阀怎样安装方法1. 确定安装位置在安装止回阀之前，首先需要确定其安装的位置。
止回阀通常安装在管道系统的液体流动方向上，用于防止流体倒流。
因此，在选择安装位置时，应该考虑到流体的流向和需要防止倒流的区域。
2. 准备工作和材料在安装止回阀之前，还需要准备一些工具和材料：- 扳手或扳钳：用于紧固螺母和螺栓。
- 密封胶垫：用于确保止回阀与管道之间的密封性。
- 法兰螺栓和螺母：用于将止回阀与管道连接在一起。
- 清洁布：用于清理管道表面和止回阀。
3. 清洁管道表面在安装止回阀之前，应该先清洁管道表面。
使用清洁布擦拭管道表面，确保其干净无尘，以便止回阀能够与其紧密贴合，从而达到较好的密封效果。
4. 安装止回阀根据管道直径选择相应的止回阀尺寸，并将其安装在管道上。
- 首先，将止回阀的另一端与接头或法兰连接。
- 确保止回阀的活门或阀瓣与液体流动方向一致，在安装时，应保持止回阀的活门或阀瓣朝向液体流动方向。
- 将止回阀的螺母和螺栓通过法兰或接头固定在管道上，并使用扳手或扳钳适度紧固。
5. 测试和调整安装好止回阀后，应该进行测试和调整，确保其正常工作。
- 首先，开启流体供应，观察止回阀的活门或阀瓣是否能够正常张开，以确保流体正常通过。
- 然后，关闭流体供应，在止回阀上加压，观察阀门是否能够正常关闭，以确保防止倒流的功能有效。
6. 注意事项在安装止回阀时，需要注意以下几点：- 确保止回阀与管道的尺寸相匹配，避免出现泄漏或阻塞的情况。
- 使用适当的工具和力度，不要过度紧固螺母和螺栓，以免损坏止回阀。
- 使用密封胶垫确保止回阀与管道之间的良好密封。
- 根据止回阀的材质和液体的性质，选择适当的止回阀类型。
7. 结论通过正确安装止回阀，可以有效防止管道反向流动，保护设备和管道系统的正常运行。
在安装过程中，请务必遵循以上步骤和注意事项，确保止回阀能够正常工作，并确保安全和可靠的使用。
止回阀的安装方法和注意事项
止回阀的安装方法和注意事项说实话止回阀的安装方法和注意事项这事，我一开始也是瞎摸索。
先说说止回阀吧，这东西就像一个忠诚的门卫，只允许流体向一个方向流动，防止回流。
那安装呢，我当时觉得这应该很简单，不就拧上去嘛，结果问题一大堆。
我一开始安装的时候，都没注意流向问题，结果根本就不起作用，这就像是让门卫站错了方向，那还怎么管进出呢。
所以大家一定要注意止回阀上的箭头标识，那就是流体正常流动的方向，这个可不能弄错。
安装的位置也很重要呢。
我试过在管道中间随便找个地方就装，结果导致整个系统压力不均衡。
后来我才知道，止回阀要安装在合适的位置，比如在水泵的出口处，这样就能很好的防止水倒流回水泵了。
这就像是在大门的出口安排门卫，把好最后一道关。
安装过程中连接部分可得拧紧了。
我第一次安装的时候就有点大意，拧得不是特别紧，结果有点漏水。
就好像是门卫没有把门关严实，外面的东西还是会偷偷溜进来。
而且不同的连接方式有不同的拧紧要点，要是法兰连接的，那螺栓要对称地拧紧，就像在穿鞋带，两边均匀地拉才能系紧。
关于止回阀的类型，有旋启式、升降式啥的。
不同类型安装的小细节也有点区别。
比如说旋启式止回阀，它的阀瓣像个小翅膀能自由旋启，安装的时候得保证它有足够的空间旋动，要是周围管道啥的太挤了，就跟小翅膀被绑住了一样，发挥不了作用。
升降式的止回阀呢，就得保证阀芯上下顺畅，安装得直直的，要是歪了就可能卡住，就像火车在歪的铁轨上没法好好走。
还有一点就是在安装前要检查止回阀有没有损坏。
我有次没检查就直接安装，后来才发现阀门里面有点小裂缝，这就等于是有个有毛病的门卫上班，那肯定不行啊。
在安装之后呢，也要做一些简单的测试，就像让水流通过一下，看看能不能正常工作。
虽然我现在也算对止回阀的安装方法和注意事项有了点心得，但有时候还是会遇到新问题。
不过多实践多摸索总是没错的。
而且现在我要是再安装止回阀，一定会一步步按照正确的方法来，再也不会像以前那么随便了。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
止回阀的安装方法及其注意事项
什么是止回阀？
止回阀是指启闭件为圆形阀瓣并靠自身重量及介质压力产生动作来阻断介质倒流的一种阀门。
属自动阀类，又称逆止阀、单向阀、回流阀或隔离阀。
止回阀原理：
止回阀还可用于给其中的压力可能升至超过系统压的辅助系统提供补给的管路上。
止回阀主要可分为旋启式止回阀（依重心旋转）与升降式止回阀（沿轴线移动）。
止回阀这种类型的阀门的作用是只允许介质向一个方向流动，而且阻止反方向流动。
通常这种阀门是自动工作的，在一个方向流动的流体压力作用下，阀瓣打开；流体反方向流动时，由流体压力和阀瓣的自重合阀瓣作用于阀座，从而切断流动。
其中止回阀就属于这种类型的阀门，它包括旋启式止回阀和升降式止回阀。
旋启式止回阀有一介铰链机构，还有一个像门一样的阀瓣自由地靠在倾斜的阀座表面上。
为了确保阀瓣每次都能到达阀座面的合适位置，阀瓣设计在铰链机构，以便阀瓣具有足够有旋启空间，并使阀瓣真正的、全面的与阀座接触。
阀瓣可以全部用金属制成，也可以在金属上镶嵌皮革、橡胶、或者采用合成覆盖面，这取决于使用性能的要求。
旋启式止回阀在完全打开的状况下，流体压力几乎不受阻碍，因此通过阀门的压力降相对较小。
升降式止回阀的阀瓣坐落位于阀体上阀座密封面上。
此阀门除了阀瓣可以自由地升降之外，其余部分如同截止阀一样，流体压力使阀瓣从阀座密封面上抬起，介质回流导致阀瓣回落到阀座上，并切断流动。
根据使用条件，阀瓣可以是全金属结构，也可以是在阀瓣架上镶嵌橡胶垫或橡胶环的形式。
像截止阀一样，流体通过升降式止回阀的通道也是狭窄的，因此通过升降式止回阀的压力降比旋启式止回阀大些，而且旋启式止回阀的流量受到的限制很少。
止回阀规格尺寸：
止回阀的安装方法：
一、旋启式止回阀：旋启式止回阀的阀瓣呈圆盘状，绕阀座通道的转轴作旋转运动，因阀内通道成流线型，流动阻力比升降式止回阀小，适用于低流速和流动不常变化的大口径场合，但不宜用于脉动流，其密封性能不及升降式。
旋启式止回阀分单瓣式、双瓣式和多瓣式三种，这三种形式主要按阀门口径来分，目的是为了防止介质停止流动或倒流时，减弱水力冲击。
二、升降式止回阀：阀瓣沿着阀体垂直中心线滑动的止回阀，升降式止回阀只能安装在水平管道上，在高压小口径止回阀上阀瓣可采用圆球。
升降式止回阀的阀体形状与截止阀一样（可与截止阀通用），因此它的流体阻力系数较大。
其结构与截止阀相似，阀体和阀瓣与截止阀相同。
阀瓣上部和阀盖下部加工有导向套简，阀瓣导向简可在阀盏导向简内自由升降，当介质顺流时，阀瓣靠介质推力开启，当介质停流时，阀瓣靠自垂降落在阀座上，起阻止介质逆流作用。
直通式升降止回阀介质进出口通道方向与阀座通道方向垂直；立式升降式止回阀，其介质进出口通道方向与阀座通道方向相同，其流动阻力较直通式小。
三、碟式止回阀：阀瓣围绕阀座内的销轴旋转的止回阀。
碟式止回阀结构简单，只能安装在水平管道上，密封性较差。
四、管道式止回阀：阀瓣沿着阀体中心线滑动的阀门。
管道式止回阀是新出现的一种阀门，它的体积小，重量较轻，加工工艺性好，是止回阀发展方向之一。
但流体阻力系数比旋启式止回阀略大。
五、压紧式止回阀：这种阀门是做为锅炉给水和蒸汽切断用阀，它具有升降式止回阀和截止阀或角阀的综合机能。
此外，还有些不适用于泵出口安装的止回阀，如底阀、弹簧式，Y型等。
止回阀安装注意事项：
1、在管道系统中不要让止回阀承受重量，大型的止回阀应独立支撑，使之不受管道系统产生的压力的影响。
2、安装时注意介质流动的方向应与阀体所标箭头方向一致。
3、升降式垂直瓣止回阀应安装在垂直管道上。
4、升降式水平瓣止回阀应安装在水平管道上。
