阀门的主要技术指标
阀门的性能指标计算公式
阀门的性能指标计算公式阀门作为流体控制的重要设备，在工业生产中起着至关重要的作用。
为了保证阀门的正常运行和流体控制的准确性，需要对阀门的性能指标进行严格的计算和评估。
本文将介绍阀门的性能指标计算公式，并对其进行详细解析。
一、阀门的流量系数（Cv值）计算公式。
阀门的流量系数（Cv值）是衡量阀门流量特性的重要指标。
它表示在单位压差下，阀门能够通过的流体流量。
Cv值的计算公式如下：Cv = Q / (SG sqrt(ΔP))。
其中，Cv为流量系数，Q为流体流量，SG为流体相对密度，ΔP为压差。
二、阀门的流量系数（Kv值）计算公式。
Kv值是国际上通用的流量系数，用于表示阀门在单位压差下的流体流量。
Kv 值的计算公式如下：Kv = Q / sqrt(ΔP)。
其中，Kv为流量系数，Q为流体流量，ΔP为压差。
三、阀门的流体流速计算公式。
阀门的流体流速是指单位时间内流体通过阀门的速度。
流体流速的计算公式如下：V = Q / (A 3600)。
其中，V为流体流速，Q为流体流量，A为阀门的有效截面积。
四、阀门的流体动能损失计算公式。
阀门在流体流动过程中会产生一定的动能损失，影响流体流速和流量。
动能损失的计算公式如下：ΔP = (V^2 / 2g) (K1 + K2)。
其中，ΔP为动能损失，V为流体流速，g为重力加速度，K1和K2为阀门的局部阻力系数。
五、阀门的流体阻力计算公式。
阀门在流体流动中会产生一定的阻力，影响流体流速和流量。
流体阻力的计算公式如下：ΔP = f (L / D) (ρ V^2 / 2)。
其中，ΔP为流体阻力，f为摩擦阻力系数，L为阀门管道长度，D为管道直径，ρ为流体密度，V为流体流速。
六、阀门的流体压降计算公式。
阀门在流体流动中会产生一定的压降，影响流体流速和流量。
压降的计算公式如下：ΔP = f (L / D) (V^2 / 2)。
其中，ΔP为流体压降，f为摩擦阻力系数，L为阀门管道长度，D为管道直径，V为流体流速。

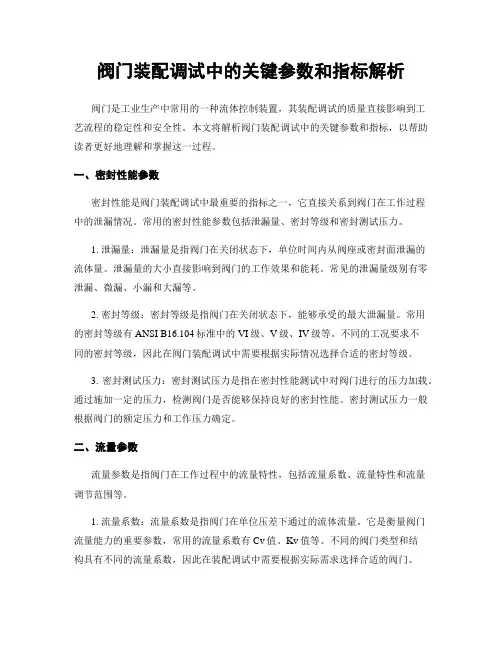

阀门装配调试中的关键参数和指标解析
阀门装配调试中的关键参数和指标解析阀门是工业生产中常用的一种流体控制装置，其装配调试的质量直接影响到工艺流程的稳定性和安全性。
本文将解析阀门装配调试中的关键参数和指标，以帮助读者更好地理解和掌握这一过程。
一、密封性能参数密封性能是阀门装配调试中最重要的指标之一，它直接关系到阀门在工作过程中的泄漏情况。
常用的密封性能参数包括泄漏量、密封等级和密封测试压力。
1. 泄漏量：泄漏量是指阀门在关闭状态下，单位时间内从阀座或密封面泄漏的流体量。
泄漏量的大小直接影响到阀门的工作效果和能耗。
常见的泄漏量级别有零泄漏、微漏、小漏和大漏等。
2. 密封等级：密封等级是指阀门在关闭状态下，能够承受的最大泄漏量。
常用的密封等级有ANSI B16.104标准中的VI级、V级、IV级等。
不同的工况要求不同的密封等级，因此在阀门装配调试中需要根据实际情况选择合适的密封等级。
3. 密封测试压力：密封测试压力是指在密封性能测试中对阀门进行的压力加载。
通过施加一定的压力，检测阀门是否能够保持良好的密封性能。
密封测试压力一般根据阀门的额定压力和工作压力确定。
二、流量参数流量参数是指阀门在工作过程中的流量特性，包括流量系数、流量特性和流量调节范围等。
1. 流量系数：流量系数是指阀门在单位压差下通过的流体流量。
它是衡量阀门流量能力的重要参数，常用的流量系数有Cv值、Kv值等。
不同的阀门类型和结构具有不同的流量系数，因此在装配调试中需要根据实际需求选择合适的阀门。
2. 流量特性：流量特性是指阀门在不同开度下的流量变化规律。
常见的流量特性有线性特性、快开特性和等百分比特性等。
不同的工况需要不同的流量特性，因此在装配调试中需要根据实际需求进行调整。
3. 流量调节范围：流量调节范围是指阀门能够调节的最大流量范围。
它受到阀门的结构和调节装置的限制。
在装配调试中需要确保阀门能够满足工艺流程的要求，同时保证流量调节范围的稳定性和可靠性。
三、动作参数动作参数是指阀门在开启和关闭过程中的动作特性，包括开启时间、关闭时间和动作力等。
阀门招标技术要求
阀门招标技术要求一、引言阀门是工业生产中常用的控制装置，其质量和性能直接影响到生产过程的安全和效率。
为了确保阀门的质量和性能，本文将详细介绍阀门招标技术要求，包括阀门的基本要求、技术指标、检测方法等内容。
二、阀门基本要求1.材料要求：阀门主体材料应选用耐腐蚀、耐磨损、耐高温的材料，确保阀门的长期使用性能。
2.结构要求：阀门的结构应合理，便于安装和维修，同时要考虑到阀门在工作过程中的流体力学特性。
3.密封要求：阀门的密封性能应良好，能够有效防止泄漏，确保系统的安全和效率。
三、阀门技术指标1.公称通径：阀门的公称通径应根据工艺流程和流体介质的特性确定，确保阀门能够满足系统的流量要求。
2.公称压力：阀门的公称压力应根据系统的工作压力确定，确保阀门能够承受系统的压力负荷。
3.温度范围：阀门的温度范围应根据系统的工作温度确定，确保阀门能够适应不同温度条件下的工作要求。
4.耐压能力：阀门的耐压能力应根据系统的压力负荷确定，确保阀门能够承受系统的压力冲击。
5.流量特性：阀门的流量特性应根据系统的流量要求确定，确保阀门能够满足不同工况下的流量控制要求。
四、阀门检测方法1.外观检测：对阀门的外观进行检查，包括阀门的表面光洁度、涂层质量、焊缝质量等方面。
2.尺寸检测：对阀门的尺寸进行测量，包括阀门的公称通径、公称压力、连接尺寸等方面。
3.密封性检测：对阀门的密封性能进行测试，包括泄漏测试、密封面压力测试等方面。
4.流量特性检测：对阀门的流量特性进行测试，包括流量系数测试、流量特性曲线绘制等方面。
五、阀门质量控制1.原材料采购：选择合格的供应商，确保原材料的质量符合要求。
2.生产过程控制：严格按照工艺要求进行生产，确保阀门的加工精度和质量稳定性。
3.产品检测：对每批次生产的阀门进行全面检测，确保产品的质量符合要求。
4.售后服务：提供及时的售后服务，解决用户在使用过程中遇到的问题，确保用户的满意度。
六、结论阀门招标技术要求是确保阀门质量和性能的重要保障，本文详细介绍了阀门的基本要求、技术指标、检测方法和质量控制措施。
技术规格及要求阀门)
技术规格及要求阀门)阀门是一种用于控制流体的装置，具有开关功能。
在工业生产和日常生活中广泛应用，常见的有闸阀、截止阀、蝶阀、球阀等。
每种阀门都有其特定的技术规格和要求，以下是一些常见的技术规格和要求。
1.强度和耐久性：阀门在使用过程中需要承受一定的压力和温度，在设计时要考虑到其强度和耐久性。
阀门的材质、厚度和连接方式等都会对其强度和耐久性产生影响。
通常来说，阀门应能够在长期使用中保持良好的密封性能和运动灵活度，不受外力影响而导致损坏。
2.密封性能：阀门的密封性能是其最重要的特性之一、阀门的密封性能直接影响着流体的控制效果和阀门的寿命。
常见的阀门密封方式有金属密封、柔性密封和填料密封等。
金属密封具有耐压、耐高温等特点，适用于高压、高温和强腐蚀介质的场合。
柔性密封具有良好的密封性能和运动灵活度，适用于低压、低温和非腐蚀介质的场合。
填料密封则是通过填充密封材料来实现密封，适用于高温和腐蚀介质的场合。
3.安全性：阀门在使用过程中需要具备一定的安全性能，以防止事故的发生。
例如，闸阀和截止阀应具备可靠的切断流体的能力，球阀和蝶阀应具备良好的密封性能，以避免泄漏。
此外，阀门还应具备一些特殊的安全装置，如防爆装置、紧急切断装置等，以确保在紧急情况下能够快速切断流体。
4.流量特性：阀门的流量特性是指阀门在全开到全关过程中，流体流量与开度之间的关系。
常见的流量特性有等百分比、线性、快速开启和快速关闭等。
不同的流量特性适用于不同的工况，根据实际需求选择合适的阀门流量特性。
5.过流能力：指阀门在流体通道中允许流过的最大流量。
过流能力主要取决于阀门的通道尺寸和流体的压力。
对于过流能力要求较高的场合，可以选择通道直径较大的阀门或采用多通道的结构。
6.控制精度：对于需要进行流量调节的场合，阀门的控制精度是重要的技术指标。
在设计和制造阀门时，需要考虑到其操作力矩、控制灵敏度和调节范围等因素，以提高阀门的控制精度。
7.外观和参数标识：阀门的外观应美观、整洁，符合相关的工业标准和规范。
最新阀门的流量系数,流体阻力系数,压力损失
阀门的流量系数,流体阻力系数,压力损失阀门的流量系数、流阻系数、压力损失一、阀门的流量系数阀门的流量系数是衡量阀门流通能力的指标，流量系数值越大说明流体流过阀门时的压力损失越小。
国外工业发达国家的阀门生产厂家大多把不同压力等级、不同类型和不同公称通径阀门的流量系数值列入产品样本，供设计部门和使用单位选用。
流量系数值随阀门的尺寸、形式、结构而变化，不同类型和不同规格的阀门都要分别进行试验，才能确定该种阀门的流量系数值。
1.流量系数的定义流量系数表示流体流经阀门产生单位压力损失时流体的流量。
由于单位的不同，流量系数有几种不同的代号和量值。
2.阀门流量系数的计算3.流量系数的典型数据及影响流量系数的因素公称通径DN50mm的各种型式阀门的典型流量系数见表。
流量系数值随阀门的尺寸、形式、结构而变。
几种典型阀门的流量系数随直径的变化如图1-9所示。
对于同样结构的阀门，流体流过阀门的方向不同。
流量系数值也有变化。
这种变化一般是由于压力恢复不同而造成的。
如果流体流过阀门使阀瓣趋于打开，那么阀瓣和阀体形成的环形扩散通道能使压力有所恢复。
当流体流过阀门使阀瓣趋于关闭时，阀座对压力恢复的影响很大。
当阀瓣开度为&#+ 或更小时，阀瓣下游的扩散角使得在两个流动方向上都会有一些压力恢复。
对于图1-11所示的高压角阀，当流体的流动使阀门趋于关闭时流量系数较高，因为此时阀座的扩散锥体使流体的压力恢复。
阀门内部的几何形状不同，流量系数的曲线也不同。
阀门内部压力恢复的机理，与文丘里管的收缩和扩散造成的压力损失机理一样。
当阀门内部的压降相同时，若阀门内压可以恢复，流量系数值就会较大，流量也就会大些。
压力恢复与阀门内腔的几何形状有关，但更主要的是取决于阀瓣、阀座的结构。
二、阀门的流阻系数流体通过阀门时，其流体阻力损失以阀门前后的流体压力降△p表示。
1. 阀门元件的流体阻力阀门的流阻系数! 取决于阀门产品的尺寸、结构以及内腔形状等。
阀门流量流阻系数
阀门流量流阻系数文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-阀门的流量系数与流阻系数一、阀门的流量系数流量系数即：CV值（中国工业称为：KV值）是阀门、调节阀等工业阀门的重要工艺参数和技术指标。
正确计算和选择CV值是保障管道流量控制系统正常工作的重要步骤。
1、流量系数的定义是指单位时间内、在测试条件中管道保持恒定的压力，管道介质流经阀门的体积流量，或是质量流量。
即阀门的最大流通能力。
流量系数值越大说明流体流过阀门时的压力损失越小。
阀门的CV值须通过测试和计算确定。
2、阀门流量系数的计算(1)一般式C=Q√ρ/Δp式中C—流量系数；Q—体积流量；ρ—流体密度；Δp—阀门的压力损失(2)Kv值的计算表Kv=Q√ρ/Δp式中Kv—流量系数(m2)；Q—体积流量(m3/h)；ρ—流体密度(kg/m3)；Δp—阀门的压力损失(bar)。
(3)Cv值的计算表Cv=Q√G/Δp式中Cv—流量系数(Usgal/min÷（√1lbf/in2）)；Q—体积流量(USgal/min)；ρ—水的相对密度=1；Δp—阀门的压力损失(lbf/in2)。
(4)Av值的计算表Kv=Q√ρ/Δp式中Kv—流量系数(m2)；Q—体积流量(m3/s)；ρ—流体密度(kg/m3)；Δp—阀门的压力损失(Pa)。
(5)流量系数Av、Kv、Cv间的关系Cv=1.17KvCv=10e6/24AvKv=10e6/28Av3、单位换算Kv与Cv值的换算国外，流量系数常以Cv表示，其定义的条件与国内不同。
Cv的定义为：当调节阀全开，阀两端压差ΔP为1磅/英寸²，介质为60℉清水时每分钟流经调节阀的流量数，以加仑/分计。
由于Kv与Cv定义不同，试验所测得的数值不同，它们之间的换算关系为：Cv=1.167Kv二、阀门的流阻系数流体通过阀门时，其流体阻力损失以阀门前后的流体压力降Δp表示。
阀门的技术要求
伸缩蝶阀的技术要求工作条件：工作介质为水,介质压力为1.0MPA1．主要性能要求①蝶板要求贯穿式框架结构,使流阻系数及水头损失减少②蝶阀采用软密封,密封采用丁晴橡胶③蝶阀的阀轴轴套采用自润滑轴套;阀门为开闭型,立式卧式均可;④阀门能双向承压,正、反两方向的承受压力均为阀门的额定压力;阀门关闭时蝶板和阀座要求密封性能良好,阀门保持100%零泄漏;⑤转动方向：顺时针关闭,相反则开启,阀门上有显示蝶板位置的指示器4阀座材质要求为不锈钢喷焊工艺;5橡胶密封圈要求采用“T”型结构与蝶板上的“T”槽相配合并用压板紧固;同时在蝶板压圈处设有调节螺钉,随时调整橡胶密封的比压以确保密封不泄露;6橡胶密封圈要求可以在不拆卸主阀体、阀杆的情况下更换、维修方便;7蝶板要求采用框架结构;8轴承要求采用自润滑;9阀体整体要求防腐采用环氧树脂静电喷涂;10要求具有双向密封功能,安装时不受介质流向的控制也不受空间位置的影响,可以在任何方向安装;11 阀轴要求为耐磨不锈钢材料,轴套采用自润式轴承,且无需注油;阀轴密封为“V”型圈式或“O”型圈式;12伸缩蝶阀的伸缩量在3-10CM之间;闸阀的技术要求1.设备的技术参数要求1.1设备的名称：弹性座封闸阀5.1阀体、阀盖：球墨铸铁QT4505.2阀轴：不锈钢2Cr135.3轴套：铜BC65.4阀板：不锈钢内外包覆EPDM5.5手轮：钢45压制5.6密封圈：丁晴橡胶NBR5.7阀体螺栓：不锈钢排气阀技术描述1.设备的主要技术要求1.1设备的名称：排气阀1.2介质：水JB/T7928-1989 通用阀门供货要求3.主要性能3.1排气阀为在长距离输水管道上用来控制管道内空气及空气进排速度的进排气装置;3.2排气阀要求为复合式排气阀,既有低压进排气的功能又有高压微量排气功能;3.3排气阀要求具有快开慢关功能;3.4排气阀要求具备缓闭静音功能,在运行时不产生非正常的噪音和震动以保证空气阀的运行可靠;3.5排气阀在完全关闭时阀体和阀座具有可靠的密封,渗漏量为零;3.6排气阀的最小水关闭压力不超过0.2kg/㎡;3.7阀体内外无毒环氧树脂漆静电喷涂,漆膜总厚度不小于0.25 mm;4.主要零部件材质要求：⑥GB/T13927-92 压力试验和密封试验4．主要性能要求①蝶板要求贯穿式框架结构,使流阻系数及水头损失减少②蝶阀采用软密封,密封采用丁晴橡胶③蝶阀的阀轴轴套采用自润滑轴套;阀门为开闭型,立式卧式均可;④阀门能双向承压,正、反两方向的承受压力均为阀门的额定压力;阀门关闭时蝶板和阀座要求密封性能良好,阀门保持100%零泄漏;⑤转动方向：顺时针关闭,相反则开启,阀门上有显示蝶板位置的指示器⑥驱动方式：手动或电动,且驱动装置能保证蝶阀在最大允许工作压力和最大流量的工作状态下正常工作;⑦阀体、阀瓣操作机构内外表面均经喷砂处理,蝶阀内外部均涂防腐蚀无毒环保型环氧树脂漆两道,所用涂料干后,不溶解于水,不影响水质,且不因气温变化而发生异状,其厚度在0.3mm 以上;⑧蝶阀符合流体力学性质,并具有足够的刚度和强度,阀门流阻系数不大于0.2.⑨阀门法兰连接尺寸和密封面的形状、尺寸符合GB/T17241.6-1998的要求;;,可以在任何方向安装;11 阀轴要求为耐磨不锈钢材料,轴套采用自润式轴承,且无需注油;阀轴密封为“V”型圈式或“O”型圈式;。
阀门选用中的两个参数
阀门的流量系数和气蚀系数是阀的重要参数，这在先进工业国家生产的阀门资料中一般均能提供，甚至在样本里也印出。
我国生产的阀门基本上没有这方面资料，因为取得这方面的资料需要做实验才能提出，这是我国和世界先进水平的阀门差距的重要表现之一。
3.1、阀门的流量系数阀门的流量系数是衡量阀门流通能力的指标，流量系数值越大，说明流体流过阀门时的压力损失越小。
按KV值计算式式中：KV—流量系数Q—体积流量m3/hΔP—阀门的压力损失barP—流体密度kg/m33.2、阀门的气蚀系数用气蚀系数δ值，来选定用作控制流量时，选择什么样的阀门结构型式。
式中：H1—阀后(出口)压力mH2—大气压与其温度相对应的饱和蒸气压力之差mΔP—阀门前后的压差m各种阀门由于构造不同，因此，允许的气蚀系数δ也不同。
如图所示。
如计算的气蚀系数大于容许气蚀系数，则说明可用，不会发生气蚀。
如蝶阀容许气蚀系数为2.5，则：如δ＞2.5，则不会发生气蚀。
当2.5＞δ＞1.5时，会发生轻微气蚀。
δ＜1.5时，产生振动。
δ＜0.5的情况继续使用时，则会损伤阀门和下游配管。
阀门的基本特性曲线和操作特性曲线，对阀门在什么时候发生气蚀是看不出来的，更指不出来在那个点上达到操作极限。
通过上述计算则一目了然。
所以产生气蚀，是因为液体加速流动过程中通过一段渐缩断面时，部分液体气化，产生的气泡随后在阀后开阔断面炸裂，其表现有三：(1)发生噪声(2)振动(严重时可造成基础和相关构筑物的破坏，产生疲劳断裂)(3)对材料的破坏(对阀体和管道产生侵蚀)再从上述计算中，不难看出产生气蚀和阀后压强H1有极大关系，加大H1显然会使情况改变，改善方法：a.把阀门安装在管道较低点。
b.在阀门后管道上装孔板增加阻力。
c.阀门出口开放，直接蓄水池，使气泡炸裂的空间增大，气蚀减小。
综合上述四个方面的分析、探讨，归纳起来对闸阀、蝶阀主要特点和参数列表便于选用。
两个重要参数在阀门运用中。
气蚀是由振动、噪音和泵叶轮快速毁坏相伴随的一个现象。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
用心专注服务专业
阀门的主要技术指标
1，强度性能
阀门的强度性能是指阀门承受介质压力的能力。
阀门是承受内压的机械产品，因而必须具有足够的强度和刚度，以保证长期使用而不发生破裂或产生变形。
2，密封性能
阀门的密封性能是指阀门各密封部位阻止介质泄漏的能力，它是阀门最重要的技术性能指标。
阀门的密封部位有三处：启闭件与阀座两密封面间的接触处；填料与阀杆和填料函的配和处；阀体与阀盖的连接处。
其中前一处的泄漏叫做内漏，也就是通常所说的关不严，它将影响阀门截断介质的能力。
对于截断阀类来说，内漏是不允许的。
后两处的泄漏叫做外漏，即介质从阀内泄漏到阀外。
外漏会造成物料损失，污染环境，严重时还会造成事故。
对于易燃易爆、有毒或有放射的介质，外漏更是不能允许的，因而阀门必须具有可靠的密封性能。
3，流动性能
介质流过阀门后会产生压力损失（既阀门前后的压力差），也就是阀门对介质的流动有一定的阻力，介质为克服阀门的阻力就要消耗一定的能量。
从节约能源上考虑，设计和制造阀门时，要尽可能降低阀门对流动介质的阻力。
4，动作性能
动作灵敏度和可靠性，这是指阀门对于介质参数变化，做出相应反应的敏感程度。
对于节流阀、减压阀、调节阀等用来调节介质参数的阀门以及安全阀、疏水阀等具有特定功能的阀门来说，其功能灵敏度与可靠性是十分重要的技术性能指标。
5，启闭力和启闭力矩
启闭力和启闭力矩是指阀门招聘网开启或关闭所必须施加的作用力或力矩。
关闭阀门时，需要使启闭件与发座两密封面间形成一定的密封比压，同时还要克服阀杆与填料之间、阀杆与螺母的螺纹之间、阀杆端部支承处及其他磨擦部位的摩擦力，因而必须施加一定的关闭力和关闭力矩，阀门在启闭过程中，所需要的启闭力和启闭力矩是变化的，其最大值是在关闭的最终瞬时或开启的最初瞬时。
设计和制造阀门时应力求降低其关闭力和关闭力矩。
6，启闭速度
启闭速度是用阀门完成一次开启或关闭动作所需的时间来表示。
