辊式校平机的结构形式
九棍开平机的设计介绍

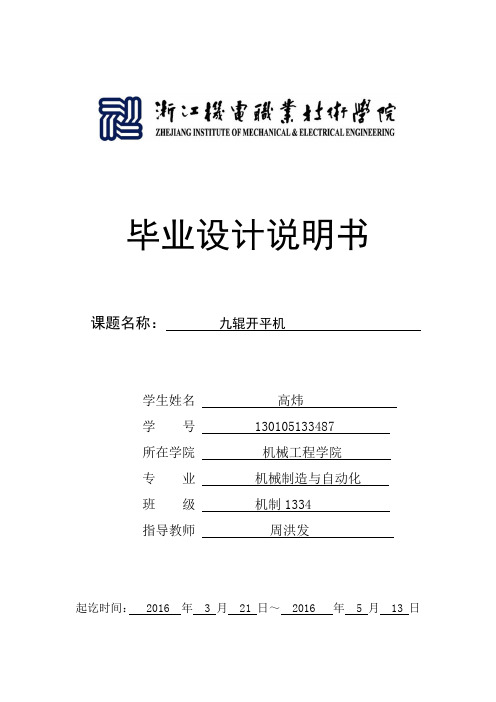

毕业设计说明书课题名称：九辊开平机学生姓名高炜学号************所在学院机械工程学院专业机械制造与自动化班级机制1334指导教师周洪发起讫时间： 2016 年 3 月21 日～2016 年 5 月13 日摘要开平机是对金属棒材、管材、线材等进行矫直的设备。
本课题首先对开平机的国内外研究现状与发展趋势作了简单的介绍，接着阐述了开平机的设计原理、结构组成和理论计算；然后在开平机原理的基础上，根据此次设计的目的，进行钢板开平机的设计，再对开平机的各个结构组成所需类型、尺寸进行计算和校核；接着用PLC设计整个开平机的控制方案，最后进行总结和展望。
本次设计过程主要包括以下内容：矫直机类型，矫直原理，矫直机结构的确定，矫直机基本力能参数计算、力能参数计算、电动机功率计算、工作辊结构设计与校核。
关键词：开平机，九辊矫直，板材，工作辊，PLC控制目录1 绪论-------------------------------------------------------------------------------------------------------------------11.1选题背景及其意义-----------------------------------------------------------11.2文献综述（国内外研究现状与发展趋势）---------------------------------------21.3研究内容-----------------------------------------------------------------------------------61.4课题设计要求----------------------------------------------------------------------------7 2九棍开平机的总体设计----------------------------------------------------------------------92.1九棍开平机的相关参数----------------------------------------------------------------------------------92.2开平机的各个结构----------------------------------------------------------------------------------10 3开平机相关参数设计计算------------------------------------------------------------------173.1 开平机基本参数的确定----------------------------------------------------------------------173.2 辊式开平机的力能参数确定---------------------------------------------------------------------193.3工作辊强度计算----------------------------------------------------------------------223.4辊子轴承校核-----------------------------------------------------------------------------244 开平机的PLC控制系统设计------------------------------------------------------------------------274.1 PLC基础-------------------------------------------------------------------------------274.2 开平机的PLC控制方案--------------------------------------------------------------------274.3 开平机的PLC控制I/O端口分配表-----------------------------------------------------274.4 开平机的PLC控制接线图----------------------------------------------------------------284.5 开平机的PLC控制梯形图----------------------------------------------------------------29 5结论-----------------------------------------------------------------------------------------31 参考文献-------------------------------------------------------------------------------------------32 致谢---------------------------------------------------------------------------------------------341 绪论1.1选题背景及其意义1.1.1应用背景在板带材的轧制生产中，由于轧件温度不均，变形不均及轧后冷却不均、运输和其他因素的影响，致使轧制出来的产品常出现波浪弯和瓢曲等缺陷。
1、辊压机结构
辊压机学习收获马家公司——郭庆俊、刘玉宁首先感谢董事长给了我们这次来鲁南中联水泥厂学习的机会，下面我将就以下3个方面对这5天的学习进行总结。
1、辊压机的工艺流程鲁南中联水泥厂采用的是成都利君的CLF180120及CLF180100两台辊压机，下面就以CLF180120为例，原料经配比后进入V型选粉机，经烘干分级后经提升机进入稳流称重仓，然后经过称重和翻版闸门以稳流状态进入辊压机，在低压料床的挤压及剪切力的作用下被压成细饼，挤压后的物料经提升机再次进入V型选粉机，经打散后粗、细粉进行分离，而细分则进入动态选粉机，合格的产品被分离出去，而粗粉则再次粉磨。
2、辊压机结构及原理辊压机原理简单来说就是高压、慢速、满料、料床粉碎，具体来说就是CLF辊压机由电动机、行星模块化减速机、辊系、机架、扭矩支撑、液压加压装置、润滑装置、喂料装置、辊罩、电气自动控制系统组成，辊压机的两个辊轴分别有电动机经万向联轴器、行星模块化减速机带动，减速机安装在扭矩支撑上，与辊子间用缩盘连接，辊系分为活动辊和固定辊，两个辊系都安装在机架上，活动辊系可在导轨上作水平运动，活动辊系两端共有两个平行油缸对辊系轴承座施加压力，该压力通过辊系作用在通过两辊轴间的物料上，使物料被破碎、粉磨，并最终压成料饼。
辊压机的主要结构由机架、两个辊系、传动装置、扭矩支撑、辊罩、进料装置、液压系统、主轴承润滑系统、干油润滑系统等组成。
2.1机架机架是整个辊压机的主要受力部件，机架分为上机架、下机架、端部件、机架挡块、轴承挡块、中心件等组成机架的上下二层，机架的中心件、端部件等连接而成，用高强螺栓把上下两支架联接起来，由辊子传来的推力通过端部件和挡块传递到上下架上，在支架内保持平衡。
2.2辊系辊系分为固定辊系和活动辊系。
每个辊系有堆焊一定厚度的耐磨的辊轴、自动调心辊子轴承、轴承座、内外轴承端盖、定位环、压紧环、支撑环、压盖等零部件组成。
固定辊安装在辊压机的机架上，并且在辊压机运行过程中其位置保持不变，活动辊通过液压油缸来维持水平位置，活动辊的位置随着喂料量、细度和油缸压力的变化而变化。
《机架四辊平整机》PPT课件
出口段设备
2.5.1. 出口导板 2.5.2. 防颤辊 2.5.3. 出口剪 2.5.4. 出口张力辊 2.5.5. 出口穿带导板 2.5.6. 卷取机 2.5.7. 3#钢卷车 2.5.8. 出口钢卷鞍座 2.5.9. 称重装置 2.5.10.出口步进梁
2021/4/24
8
辅助系统
2.6.1. 辅助液压系统 2.6.2. 伺服液压系统 2.6.3. 传动装置（齿轮）稀油润滑系统 2.6.4. 支承辊油气润滑系统 2.6.5. 湿平整系统
2021/4/24
9
电气和自动化系统
2.7.1. 电气系统概述 2.7.2. 传动系统 2.7.3. 基础自动化系统 2.7.4. 过程自动化
2021/4/24
10
皮肌炎图片——皮肌炎的症状表现
皮肌炎是一种引起皮肤、肌肉、 心、肺、肾等多脏器严重损害的， 全身性疾病，而且不少患者同时 伴有恶性肿瘤。它的1症状表现如 下：
1、早期皮肌炎患者，还往往伴 有全身不适症状，如-全身肌肉酸 痛，软弱无力，上楼梯时感觉两 腿费力；举手梳理头发时，举高 手臂很吃力；抬头转头缓慢而费 力。
开卷段设置了防粘结撕裂辊以克服来料开卷粘结，由于该单机架平 整机的原料绝大部分来自罩式炉，而罩式炉退火工艺为单卷堆垛立式 退火，带钢边部与对流板、吊具以及地面和钢卷之间接触，会造成变 形、粘结，特别是薄规格产品，这样在平整机开卷过程中会出现钢卷 边部粘结、抖动，严重的会造成边部撕裂、断带，在开卷段设置防粘 结撕裂辊可以有效克服这种现象。
2021/4/24
19
穿带卷曲过程中采用开辊逢穿带方式：带钢穿过平整机和出口 张力辊后，在皮带助卷器的协助下，卷取到张力卷取机的卷筒 上。在卷取了3~5 圈后，皮带助卷器自动退出。然后机组建 张开始进行轧制。
化工机械制造准备工艺中的辊式板材矫平技术分析

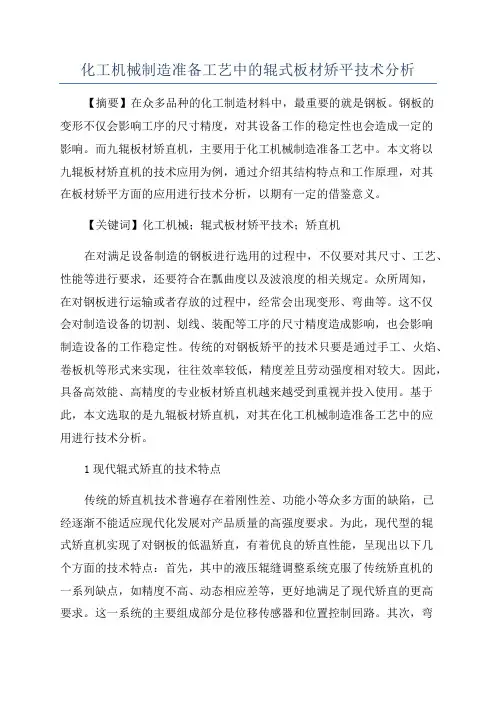

化工机械制造准备工艺中的辊式板材矫平技术分析【摘要】在众多品种的化工制造材料中，最重要的就是钢板。
钢板的变形不仅会影响工序的尺寸精度，对其设备工作的稳定性也会造成一定的影响。
而九辊板材矫直机，主要用于化工机械制造准备工艺中。
本文将以九辊板材矫直机的技术应用为例，通过介绍其结构特点和工作原理，对其在板材矫平方面的应用进行技术分析，以期有一定的借鉴意义。
【关键词】化工机械；辊式板材矫平技术；矫直机在对满足设备制造的钢板进行选用的过程中，不仅要对其尺寸、工艺、性能等进行要求，还要符合在瓢曲度以及波浪度的相关规定。
众所周知，在对钢板进行运输或者存放的过程中，经常会出现变形、弯曲等。
这不仅会对制造设备的切割、划线、装配等工序的尺寸精度造成影响，也会影响制造设备的工作稳定性。
传统的对钢板矫平的技术只要是通过手工、火焰、卷板机等形式来实现，往往效率较低，精度差且劳动强度相对较大。
因此，具备高效能、高精度的专业板材矫直机越来越受到重视并投入使用。
基于此，本文选取的是九辊板材矫直机，对其在化工机械制造准备工艺中的应用进行技术分析。
1现代辊式矫直的技术特点传统的矫直机技术普遍存在着刚性差、功能小等众多方面的缺陷，已经逐渐不能适应现代化发展对产品质量的高强度要求。
为此，现代型的辊式矫直机实现了对钢板的低温矫直，有着优良的矫直性能，呈现出以下几个方面的技术特点：首先，其中的液压辊缝调整系统克服了传统矫直机的一系列缺点，如精度不高、动态相应差等，更好地满足了现代矫直的更高要求。
这一系统的主要组成部分是位移传感器和位置控制回路。
其次，弯辊技术实现了角质效率的提高。
我们都知道钢板存在中浪或者边浪的缺陷，在矫直时为满足不平度的要求需要进行多次矫直，而弯辊技术的应用就能够通过纤维受拉延伸，实现钢板的平直。
再次，现代矫直机有着预应力框架结构，也会增强钢板的刚度和强度。
较之传统的焊接机架，这种结构会因为预紧力的作用，实现对机架刚度的增加。
辊式矫平机力能参数的确定
辊式板材矫直机的力能参数的确定摘要：从矫直原理入手，研究了矫直时金属变形理论，给出了板带材矫直机力能参数的确定方法。
关键词：矫直机；矫直理论；力能参数Research On the Power Parameter of Strip StraightenerThe Northwest Machine Factory XU Hong-jieAbstract: From the straightening principle for strip, this paper studies the theory of metal deformation and puts forwards amethod for selecting the power parameter of strip straightener. Key words: Straightener, Straightener theory, Power Parameter一.序言随着国民经济健康快速发展，各种金属板带材在各个行业获得了广泛的应用。
这些材料在轧制、锻造、挤压、拉拔、运输、冷却及各种加工过程中，常常因为外力作用，温度变化，或内力消长而发生弯曲或扭曲变形。
为了消除这些缺陷，必须用矫直机加以矫直。
我厂研制开发了适用于板带材矫直的辊式系列矫直设备。
下面以我厂研制开发的某型十七辊板材矫直机为例对它的矫直原理、主要结构、力能参数的确定等作一简要介绍。
二.技术规格a)适用材质：屈服强度σs≤260Mp的钢板或有色金属板材b)矫平板材厚度：0.3～2mmc)矫平板材最大宽度：1000mmd)矫平板材最小长度：100mme)矫平辊每分钟转速：68rpm,100rpmf)矫平板材移动速度：10m/min,14m/ming)矫平辊数n：17辊（上排8辊，下排9辊）h)矫平辊直径D：φ45mmi)矫平辊节距t：48mmj)支撑辊排数：上下各2排k)支撑辊直径：φ47mml)电机功率：主电机20KW 970rpm升降电机0.75KW 1500rpm13. 外形尺寸：3060mm×1900mm×1760mm三.工作原理金属材料在较大弹塑性弯曲条件下，不管其原始弯曲程度有多大区别，在弹复后残留的弯曲程度差别会显著减小，甚至会趋于一致。
平整机结构及装配浅析

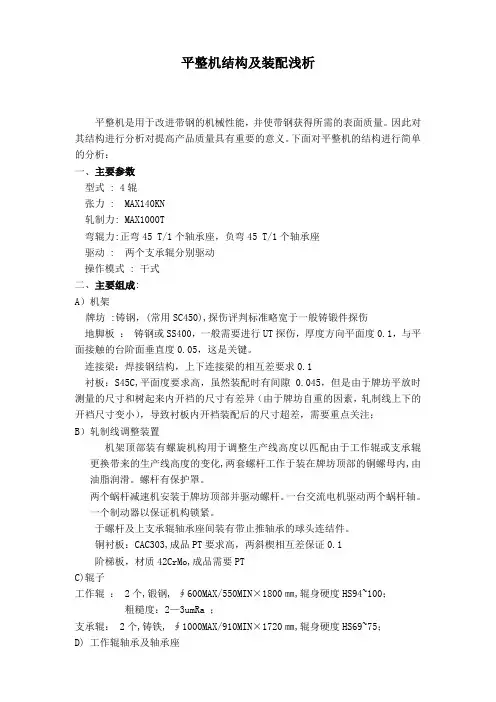

平整机结构及装配浅析平整机是用于改进带钢的机械性能，并使带钢获得所需的表面质量。
