MEBYC-3000F变压器有载分接开关测试仪相关介绍
变压器综合测试仪 快速操作指南说明书
变压器综合测试仪快速操作指南一、安全说明 (2)1.1操作者注意事项 (2)1.2一般安全说明 (2)二、仪器检查 (3)三、仪器简要介绍 (3)3.1前面板说明 (4)3.2后面板说明 (7)四、扫描盒简要介绍 (9)4.120PIN/24PIN扫描盒说明 (10)4.248PIN/50PIN扫描盒说明 (12)4.396PIN扫描盒说明 (14)4.4多脚位扫描盒说明： (16)五、变压器单组测试操作指南 (18)六、变压器扫描测试操作指南 (22)七、联系我们 (31)-1-公司声明本说明书所描述的可能并非仪器所有内容，常州市优策电子科技有限公司有权对本产品的性能、功能、内部结构、外观、附件、包装物等进行改进和提高而不作另行说明！由此引起的说明书与仪器不一致的困惑，可通过封面的地址与我公司进行联系。
一、安全说明1.1操作者注意事项尊敬的用户，本产品的设计和制造采用世界最先进的技术和生产工艺，全面保证产品的质量和可靠性。
但是，特别是非专业人士的操作或者非常规使用会存在潜在的危险。
特别声明：只有经过常州市优策电子科技有限公司授权的人员才能执行维修操作。
1.2一般安全说明●本产品电源线须要国家认可。
●本产品使用电源须接地可靠，否则会对测试产生影响。
●本产品电源开关处于“ON”状态时，请勿直接插拔电源线。
●若被测件带电，须进行可靠放电后再使用本仪器测试。
●请勿私自开盖操作。
●怀疑本产品出现故障时，请勿盲目操作，可联系本公司维修人员。
●使用本产品有问题时，可联系本公司技术支持（须提供产品序列号）。
●保持产品的清洁与干燥，请勿在潮湿环境下或易燃易爆环境下操作本产品，并保持适当的通风。
-2-二、仪器检查●收到产品如发现包装严重损坏，请先保留，直到产品整机和附件测试正常。
●检查整机，若发现仪器损坏，请与负责此业务的经销商或本公司联系。
●检查附件，请根据装箱单检查附件，若发现附件缺失或损坏，请与负责此业务的经销商或本公司联系。
变压器有载分接开关测试仪应进行哪些试验及检查项目
变压器有载分接开关测试仪应进行哪些试验及检查项目电力变压器安装时厂家有要求时、或运行1年后、或大修时、或必要时，电力变压器有载分接开关测试仪除了连同变压器绕组一并进行的试验项目(绝缘电阻、直流电阻、变比、油的击穿电压、动作顺序等)之外，交接时还应进行的试验和检查项目主要有过渡电阻、切换程序与时间试验、动静触头的接触情况、辅助回路的绝缘试验、操作试验等。
对试验和检查的规定：1、试验和检查过渡电阻试验和检查过渡电阻的目的是检查电阻接头的接触是否良好。
每个触头的接触电阻不大于500μΩ。
实测值与铭牌值比较，偏差不应大于±10%。
2、试验和检查切换程序与时间试验和检查切换程序与时间的目的是检查正反方向的切换程序与时间是否符合产品技术条件的规定，检查切换接头的接触是否良好。
试验时，切换装置应放在油中，加直流或交流电压用示波器对每相单、双数位置测量电流波形变化图。
电流波形变化图无开路现象，三相同期性的偏差、切换时间的数值及正反向切换时间的偏差均与制造厂的技术要求相符。
对于交接中的新分接开关，若制造厂认为可以不进行这项试验，则可以按照制造厂的规定执行。
3、试验和检查动、静触头的接触情况动、静触头应平整光滑，触头烧损厚度不超过制造厂的规定值。
4、试验和检查辅助回路的绝缘二次辅助回路连接良好，用1000V或500V绝缘电阻表测量绝缘电阻，当1MΩ绝缘电阻小于10MΩ时，还应进行工频交流耐压试验，试验电压为1000V，持续时间为1min。
若绝缘电阻在10MΩ以上，可只用2500V 绝缘电阻表测1min的绝缘电阻，不必再进行工频交流耐压试验。
5、操作试验在操作电源电压为额定电压85%及以上情况下，变压器带电手动操作、电动操作、远方操作各两个循环。
手动操作应轻松，必要时用力矩表测试，其值不应超过制造厂的规定;电动操作应无卡涩，没有连动现象，电气和机械限位动作正常。
测量各分接位置的电压值，检查三相调压范围的正确性，与产品出厂试验值相比，应无显著区别。
变压器有载分接开关参数测试仪
变压器有载分接开关参数测试仪变压器有载分接开关参数测试仪是一种用于测试变压器有载分接开关参数的专用仪器。
变压器有载分接开关是变压器的重要组成部分，它用于调节变压器的输出电压，以满足不同负载需求。
因此，对变压器有载分接开关的参数进行准确的测试和分析，对于确保变压器的正常运行和保护变压器具有重要意义。
在进行变压器有载分接开关参数测试时，我们主要关注以下几个参数：1.过渡电阻：过渡电阻是指变压器有载分接开关在切换过程中引入的电阻，用于防止在变压器切换时产生过大的电流冲击。
通过测试仪可以测量出过渡电阻的大小，从而判断开关的合理性和可靠性。
2.空载电流：空载电流是指当变压器有载分接开关处于切换状态时，变压器没有接入负载时产生的电流。
通过测试仪可以测量出空载电流的大小，从而判断变压器有载分接开关在切换过程中是否有过大的电流泄漏。
3.闭合时间：闭合时间是指变压器有载分接开关从断开状态到接通状态所需的时间。
通过测试仪可以测量出闭合时间的时间长度，从而判断开关的动作速度和响应能力。
4.断开时间：断开时间是指变压器有载分接开关从接通状态到断开状态所需的时间。
通过测试仪可以测量出断开时间的时间长度，从而判断开关的切换速度和可靠性。
5.电压波动：电压波动是指在变压器有载分接开关切换过程中，由于电流的突变导致电压的瞬时波动。
通过测试仪可以监测到电压波动的情况，从而判断开关的切换稳定性和电流质量。
通过对上述参数的测试和分析，可以评估变压器有载分接开关的性能和可靠性，从而指导工程师对开关进行合理的维护和调整，确保变压器的正常运行和寿命。
总之，变压器有载分接开关参数测试仪是一种重要的测试工具，它能够对变压器有载分接开关的参数进行准确的测试和分析，从而保证变压器的正常运行和保护变压器的安全。
这对于电力行业的设备维护和电力供应的稳定性具有重要意义。
变压器有载开关测试仪
MCYZ型变压器有载分接开关测试仪使用说明书上海贸创电气有限公司目录一、功能特点 (3)二、结构及面板说明 (4)三、操作指南 (6)(一)测试 (6)(二)处理 (7)(三)存储及查阅 (8)四、设置 (9)五、测试仪记录波形判读说明 (10)(一)测量记录过程的理想直流波形及测试规范 (10)(二)直流电流示波图形的判读说明 (11)六、主要技术指标及安全操作注意事项 (13)七、附录 (15)２一．功能特点MCYZ变压器有载开关测试仪，是用于测量和分析电力系统中电力变压器及特种变压器有载分接开关电气性能指标的综合测量仪器。
它采用计算机控制，通过特殊设计的测量电路，可实现对有载分接开关的过渡时间、过渡波形、过渡电阻、三相同期性、等参数的测量，用户可根据需要和现场条件，直接由分接开关引线进行测量，也可由变压器三相套管及中性点直接接线测量。
该仪器具有对所测数据进行分析、存贮、打印等功能。
解决了目前电力变压器有载分接开关测量方法落后，没有专用测试手段的问题，可在电力设备预防性试验及变压器大修中及时诊断出有载分接开关的潜在故障，对提高电力系统运行的可靠性具有重要意义.电力变压器有载开关测试仪有以下几种优点：——光线示波器功能仪器分三通道，可同时记录A,B,C三相过渡过程中所有过度及跳变的过程，包括可看出跳变点的时间值。
不受天气引响，功能远比光线示波器优越。
——较强的综合测量能力。
在一台仪器内可实现对有载分接开关各种参数的测量。
如开关选择、切换全过程中有无开断点、过渡波形、过渡时间、过渡电阻、三相同期性等。
３——较全面的测量结果分析。
用户可通过大屏幕液晶显示屏，配合各功能按键，分析波形中每点、每段的电阻值和每段的时间，各时间段的时间以及三相不同期等，通过屏幕分析，可了解切换过程中，每个瞬间三相开关各种参数的变化情况，也可将波形打印、存贮及查阅历史波形进行分析和对比。
——打印输出。
仪器配有一台面板式前换纸型打印机，可直接作为开关的测试报告存档。

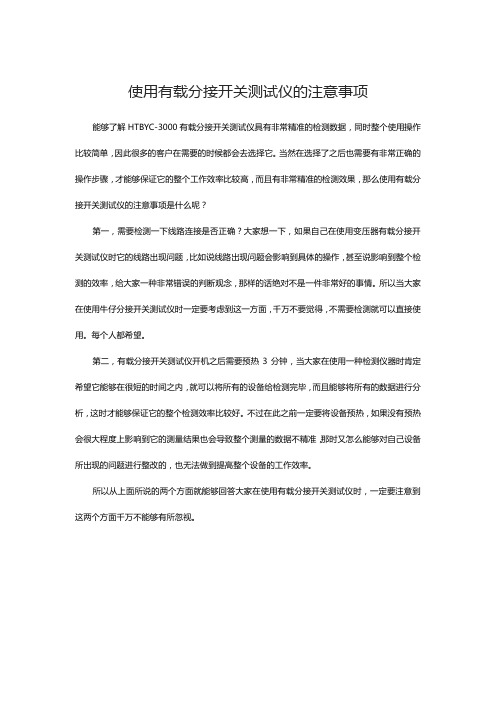

使用有载分接开关测试仪的注意事项
使用有载分接开关测试仪的注意事项能够了解HTBYC-3000有载分接开关测试仪具有非常精准的检测数据，同时整个使用操作比较简单，因此很多的客户在需要的时候都会去选择它。
当然在选择了之后也需要有非常正确的操作步骤，才能够保证它的整个工作效率比较高，而且有非常精准的检测效果，那么使用有载分接开关测试仪的注意事项是什么呢？
第一，需要检测一下线路连接是否正确？大家想一下，如果自己在使用变压器有载分接开关测试仪时它的线路出现问题，比如说线路出现问题会影响到具体的操作，甚至说影响到整个检测的效率，给大家一种非常错误的判断观念，那样的话绝对不是一件非常好的事情。
所以当大家在使用牛仔分接开关测试仪时一定要考虑到这一方面，千万不要觉得，不需要检测就可以直接使用。
每个人都希望。
第二，有载分接开关测试仪开机之后需要预热3分钟，当大家在使用一种检测仪器时肯定希望它能够在很短的时间之内，就可以将所有的设备给检测完毕，而且能够将所有的数据进行分析，这时才能够保证它的整个检测效率比较好。
不过在此之前一定要将设备预热，如果没有预热会很大程度上影响到它的测量结果也会导致整个测量的数据不精准，那时又怎么能够对自己设备所出现的问题进行整改的，也无法做到提高整个设备的工作效率。
所以从上面所说的两个方面就能够回答大家在使用有载分接开关测试仪时，一定要注意到这两个方面千万不能够有所忽视。
变压器有载分接开关测试仪 通用技术条件
变压器有载分接开关测试仪通用技术条件1. 引言变压器有载分接开关测试仪是一种用于测试变压器有载分接开关性能的设备。
本文将对该设备的通用技术条件进行详细介绍，包括设备的基本原理、技术指标、功能特点和应用范围等。
2. 设备基本原理变压器有载分接开关测试仪通过对变压器进行电气参数测量，来判断和评估变压器有载分接开关的性能。
其基本原理如下：•测试仪连接到待测变压器的电气回路中，通过测量电流、电压和功率因数等参数来获取变压器的工作状态。
•测试仪根据预设的测试方案，自动控制变压器有载分接开关的操作过程，并记录相关数据。
•测试仪可以通过计算和分析测量数据，评估变压器在不同分接位置下的性能表现。
3. 技术指标3.1 测试范围•额定电流：根据不同型号和规格，可覆盖不同额定电流范围的变压器。
•额定电压：适用于不同额定电压等级的变压器。
3.2 测试精度•电流测量精度：±0.5%。
•电压测量精度：±0.5%。
•功率因数测量精度：±1%。
•时间测量精度：±0.1秒。
3.3 功能特点•支持自动和手动测试模式切换。
•可设置测试方案，包括分接位置、测试时间和测试条件等。
•支持数据存储和导出功能，方便后续数据分析和报告生成。
•具备安全保护功能，如过载保护、短路保护和过温保护等。
3.4 外观与结构•设备外观美观、结构紧凑，便于携带和操作。
•设备配备显示屏和按键操作界面，方便用户进行参数设置和结果查看。
4. 应用范围变压器有载分接开关测试仪广泛应用于以下领域：4.1 变电站运维在变电站运维过程中，需要对变压器进行定期检修和性能评估。
变压器有载分接开关测试仪可快速准确地评估变压器在不同分接位置下的性能表现，为运维人员提供参考依据，以优化变压器的运行状态。
4.2 变压器制造在变压器制造过程中，需要对每个变压器进行出厂测试。
变压器有载分接开关测试仪可自动控制变压器的有载分接开关操作，并记录测试数据。
变压器真空有载分接开关研究综述
变压器真空有载分接开关研究综述大家好，今天我们来聊聊变压器真空有载分接开关这个话题。
咱们得明白什么是变压器真空有载分接开关。
简单来说，它就是一种用来改变变压器分接头的装置，可以让变压器在不同的电压下工作。
听起来好像挺高级的样子，其实它的原理还挺简单的。
咱们先来了解一下变压器的基本知识。
变压器就像一个小小的电工厂，它可以把高电压的电能转换成低电压的电能，也可以把低电压的电能转换成高电压的电能。
这个过程就像是一个快递公司，把包裹从一个地方送到另一个地方。
而变压器的工作原理就是利用电磁感应的原理来实现这个过程。
那么，为什么我们需要用到真空有载分接开关呢？这是因为随着科技的发展，人们对于电力的需求越来越高，所以需要有一种更加高效的变压器来满足这个需求。
而真空有载分接开关就可以帮助我们实现这个目标。
它可以在不改变变压器本身的情况下，通过改变分接头来实现不同电压的输出。
这样一来，我们就可以根据实际需求来选择合适的电压，从而提高电力利用率。
接下来，我们再来聊聊真空有载分接开关的工作原理。
其实它和变压器的工作原理是一样的，只不过它是专门用来改变分接头的。
具体来说，它由三个主要部分组成：真空室、传动机构和切换开关。
真空室里面充满了真空，这样可以避免气体对电路的影响。
传动机构则负责将操作指令传递给切换开关，从而实现分接头的切换。
切换开关则是用来控制分接头的具体位置，从而实现不同电压的输出。
现在，我们再来说说真空有载分接开关的应用场景。
其实它广泛应用于电力系统中，比如变电站、发电厂等地方。
在这些地方，我们需要不断地调整变压器的分接头，以适应不同的负载需求。
而真空有载分接开关就可以帮助我们实现这个目标，从而提高电力系统的稳定性和可靠性。
当然了，真空有载分接开关虽然功能强大，但是它也有一些缺点。
比如说，它的结构比较复杂，需要专业的技术人员来进行维护和保养。
由于它是采用真空作为工作介质的，所以在实际使用过程中还需要特别注意防止真空泄漏的问题。
变压器有载分接开关参数测试仪
变压器有载分接开关参数测试仪变压器有载分接开关参数测试仪是一种用于测试变压器有载分接开关（OLTC）参数的设备。
OLTC是一种用于在运行过程中改变变压器的中性点位置以调整变比的装置。
它通常由电动机、行程开关和控制设备组成。
测试仪的作用是测量和记录OLTC的各种参数，以确保其正常运行。
1.行程测试：测试仪能够对开关进行行程测试，即测量开关在完全合闸或分闸状态时的行程范围和稳定性。
通过检测行程的准确性和稳定性，可以确保开关在正确的位置并且能够正常工作。
2.切换时间测试：测试仪能够测量开关从一个分位到另一个分位的切换时间。
这是因为在实际操作中，切换时间对于变压器的运行非常重要。
如果切换时间过长，可能会导致电网的异常，影响电力系统的稳定性。
3.切换阻力测试：切换阻力是指OLTC在切换过程中克服的阻力，也称为摩擦力。
测试仪能够测量并记录切换阻力的大小，以评估开关的质量和性能。
良好的切换阻力能够确保开关在各种负载和电压条件下的可靠性。
4.触头压力测试：测试仪还能够测试开关接触的压力，这是开关正常工作的关键参数之一、适当的触头压力可以确保接触良好，并防止过多的触媒和电弧，从而保证开关的可靠性和寿命。
5.电阻测试：测试仪能够测量开关内部的电阻，以评估电路的质量和性能。
通过检测开关内部的电阻，可以提前发现和解决潜在的问题，避免电气故障和安全事故。
以上是变压器有载分接开关参数测试仪的一些主要功能和特点。
测试仪的使用可以帮助保证变压器OLTC的正常运行，并提前发现和解决潜在的问题，确保电力系统的可靠性和稳定性。
变压器有载开关测试仪分接开关检修测量
变压器有载开关测试仪分接开关检修测量变压器有载开关测试仪有载分接开关的基本原理本仪器是根据中华人民共和国电力行业标准之高电压测试设备，通用技术条件DL/T846、8-2004设计，可以满足《电力设备交接和预防性试验规程》中，要求检查有载分接开关的动作顺序，测量切换时间等要求。
可实现对有载分接开关的过渡时间、过渡波形、过渡电阻、三相同期性等参数的精确测量，是测试有载分接开关的理想设备。
有载分接开关就是能在不停电负载的情况下切换分接头位置，从而调节变压器输出电压的一种装置。
是由一个分接头切换到另一个分接头，来改变有效匝数，即改变变压器的电压比，从而达到调压的目的。
因此在切换过程中必然要在某一瞬间同时连接二个分接头以保证负载电流的连续性。
在桥接两个分接头期间串入阻抗,以限制循环电流,保证不发生分接头之间的短路,开关就可由一个分接头过渡到下一分接头。
该过渡电路的原理就是有载分接开关的原理。
有载分接开关测量参数要求在有载分接开关试验项目中，综合规程规定对有载分接开关的过渡时间、过渡波形、过渡电阻、三相同期性这几个技术参数有着严格的要求，也是该试验测量的重点。
因技术要求汇卓电力研发的HZBYC-3000变压器有载分接开关特性测试仪，是用于测量和分析电力系统中电力变压器及特种变压器有载分接开关电气性能指标的综合测量仪器。
在有载分接开关动作一万次左右就会进行全面的检查，如检查有无触头烧损、连接情况。
测量过渡电阻阻值不超过铭牌误差的±10%。
过渡时间要求：CM型35~50ms、CV型55~65ms，如果过度时间太长则燃弧时间过长，时间太短触头弹跳严重，这两种情况都会引起触头严重烧损。
三相同期性时间不大于5ms。
测试过渡波形是检验切换过渡过程是否正确的重要手段，用变压器有载分接开关测试仪能方便的测出过渡波形，并可直接显示出任意时刻的波形时间和电阻值。
以上就是变压器有载分接开关试验的相关内容，关于变压器有载分接开关特性测试仪的具体使用方法说明可查看"变压器有载开关测试仪操作指南"。
变压器有载分接开关测试仪的数据操作方法
变压器有载分接开关测试仪的数据操作方法变压器有载分接开关测试仪是一款专门测试变压器有载分接开关运行状态的设备，它采用数字技术传感器进行数据采集和处理，能够精确地检测变压器有载分接开关的合闸和分闸操作情况，从而确保变压器的正常运行。
本文将介绍变压器有载分接开关测试仪的数据操作方法，以供用户参考。
步骤一：连接测试仪将变压器有载分接开关测试仪的电源插头插入到220V交流电源插座上，然后将测试引线与测试仪的接口相连。
在连接前，需要检查引线是否损坏，接口是否干净，确保接线正确无误。
接下来，将测试引线的另一端分别连接到被测试变压器的合闸和分闸触头上，连接时需要遵循相应的接线方式。
步骤二：设置测试仪参数打开变压器有载分接开关测试仪的电源开关，屏幕将会显示相应的测试页面。
在测试页面上通过菜单栏进入参数设置界面，在此界面上可以对测试仪进行参数设置，其中包括：•测试模式：有合闸测试模式、分闸测试模式、合闸和分闸同时测试模式。
•测试范围：设置测试范围，可以针对不同类型的变压器进行测试。
•报警设置：设置超过设定值后触发报警，防止误操作。
在设置完成后，确认参数设置无误后保存设置，屏幕将会自动跳转至测试页面。
步骤三：进行测试在进行测试前，请确保被测试的变压器处于合闸或分闸状态，并且检查测试仪是否连接正确。
开始测试前，需要按下测试仪的启动键，设备开始工作并开始进行数据采集和处理。
在测试过程中，测试仪会对被测试变压器的合闸和分闸操作进行实时监测，并将监测结果显示在屏幕上。
测试完成后，测试仪会自动计算出测试结果并显示在屏幕上，包括合闸时间，分闸时间，动作响应时间，以及其他相关数据。
步骤四：保存数据测试完毕后，将测试仪的测试数据以Excel或者文本格式进行导出保存，以便后续分析和处理。
在导出数据前，需要先将测试数据进行分类和整理，以便于数据的管理和分析。
总结变压器有载分接开关测试仪是一款专门用于检测变压器有载分接开关运行状态的设备，可以实时监测变压器的运行状态，并对数据进行自动采集和处理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一．功能特点电力变压器有载开关测试仪，是用于测量和分析电力系统中电力变压器及特种变压器有载分接开关电气性能指标的综合测量仪器。
它采用计算机控制，通过特殊设计的测量电路，可实现对有载分接开关的过渡时间、过渡波形、过渡电阻、三相同期性、等参数的测量。
用户可根据需要和现场条件，直接由分接开关引线进行测量，也可由变压器三相套管及中性点直接接线测量。
该仪器具有对所测数据进行分析、存贮、打印等功能。
解决了目前电力变压器有载分接开关测量方法落后，没有专用测试手段的问题。
可在电力设备预防性试验及变压器大修中及时诊断出有载分接开关的潜在故障，对提高电力系统运行的可靠性具有重要意义.电力变压器有载开关测试仪有以下几种优点：--光线示波器功能仪器分三通道可同时记录A、B、C三相，仪器可自动捕捉和显示过渡过程中过渡电阻及时间跳变的过程。
不受天气影响，功能远比光线示波器优越。
--较强的综合能力在一台仪器内可实现对有载分接开关各种参数的测量。
如开关选择、切换全过程中有无开断点、过渡波形、过渡时间、过渡电阻、三相同期性等。
配合各功能按键，可分析波形中的各时间段的时间及阻值。
--打印输出。
仪器配有一台面板式前换纸型高速打印机。
--具有良好的抗干扰性能。
全铝合金机箱和仪器内配有电源噪音滤波器及抗干扰电路，可在电源质量较差, 且有强电磁场干扰的现场进行可靠测量。
二、结构及面板说明整个仪器由测量本体和标准行式打印机组成。
其中测量本体采用独立机箱结构，具有抗震、防电磁干扰特性。
仪器的操作面板如图1所示 液晶显示器打印机AC220V 开关打印测试设置处理程序选择退出确认A B C D1．打印机：本仪器采面版式前换纸SP-H4015PK 型微型高速打印机，保证输出波形的精细平滑和测试结果的清晰。
2．显示器：本仪器配有240×128点大屏幕点阵式液晶显示器，控制器为T6963C ，通过专用并行口与单片机相连，用于显示仪器的功能菜单、测量结果、参数设置、故障指示、波形曲线等。
3．键盘:仪器设功能键9个，即打印、测试、处理、设置、确认、上移、下移、退出、相序选择。
还有四组光标移动键。
三、操作指南（一）接线1、带变压器线圈测量如图所示为一典型带有载分接开关的电力变压器原理图带线圈测量接线图吊芯测量接线图将仪器内附的4根（红、绿、黄、黑）大线夹取出来，用大线夹夹住变压器高压端子的A、B、C和中性点O端，将线的另一接线端子分别插入仪器面板上的A、B、C、O插孔。
用小夹子将变压器低压侧的a、b、c、O端子短路接地即可。
2、吊芯测量有载分接开关在变压器大修时，有载分接开关吊出没有线圈如图所示。
先把每一相中开关连接的触点短路，用仪器附带的4根（红、绿、黄、黑）小线夹分别夹住ABC相的短路点和中性点。
另一接线端子分别插入仪器即可。
（二）测试检查接线无误后，打开仪器电源开关。
开机画面为设置菜单如图2所示，。
此时可修改当前测量开关的名称，档位，查找方式等，祥情请见后面高级设置一节。
2、按“测试”键仪器显示“充电。
”、“7->8”见图3。
这时可按“上、下”键设置档位,按上键变为“7->9”档，按下键变为“6->7”档。
所设档位要和待测档位一致。
同时可见到屏幕显示正在刷新的ABC三项波形线。
待显示波形呈直线状态且三项数值相对稳定时（注：这是一个充电过程），再按“确认”键屏幕画面如图4所示: 此时，表示仪器正在测量开关从7档到8档的开关切换过程。
（不改设置就显示07-08）产品名称： MEBYC-3000F变压器有载分接开关测试仪生产厂家：武汉摩恩智能电气有限公司参考阅读： /show/503、启动有载开关，当听到有载开关动作对触头进行切换的声音时阻值随之发生变化。
仪器将自动搜索到过渡波形，并显示在屏幕上。
用四组光标移动键调整光标位置到波形串联.并联.串联的明显转折处。
按“相序选择”键选择调整A.B.C三项，光标调节好后显示屏上将直接显示出波形时间和电阻值。
各段参数的意义如图5所示，R1和R2是过渡电阻值, T0是三相同期,T2是桥接时间,T4是过渡时间。
处理好三项的参数后，就可按“打印”键进行打印。
这时打印的图纸包括波形和处理的参数值。
（三）存储及查阅1、打印完后按“退出” 键进入图6所示的“处理菜单”，移动光标到“波形存储”处，按“确认”键则菜单中将出现一个“■2”项。
这个数字代表当前储存的位置，用“↑”、“↓”键可改变“■2”的数值即改变储存的位置。
选择存储位置后，按“确认”键仪器自动删改“■2”的内容，“■2”变为“OK”字样后则存储完毕。
2、在处理菜单中。
选择“波形查阅”后，按“确认”键进入“查阅菜单”则显示屏出现如图7所示画面，可用“↑”、“↓”键改变闪烁光标的位置即要查阅波形的位置，再按“确认”键则显示屏显示出要查阅的波形。
这时按“打印”键即可打印出所查阅的波形。
图6 图7 参数查阅 ☞波形查阅 波形查阅 数据通讯 01.Helios-1 7-8 . 99/10/10 8:30 ┇ 05.Helios-1 7-8 . 99/10/10 8:30 ┇四、高级设置按“设置”键仪器显示如图8所示开机画面，每项设置功能均用“↓”或“↑”键移动手形光标指定，再按“确认”键选定，具体每项功能如下：名称档位-按“确认”键选定菜单可设定当前测量开关的名称和档位。
逐位修改，“确认”键移动光标，“↓”“↑”键调整数值，“退出”键修改完毕。
（字母变化顺序为： ABCDEFGHIJKLMNOPQRSTUVWXYZ，-./0123456789:;<=>?@）设定好名称后按退出键进行档位设定。
“xx→ xx”按“↑”键上调，例如“07→08”,按“↑”则变为“08→09”,按“↓”则变为“08→07”，按“确认”键修改完毕。
查找方式-设置波形的查找方式。
按“确认”键进入菜单，按上键选择手动方式或自动方式，按“确认”键表示选中。
开机默认为自动方式。
手动方式和自动方式的区别是按“测量”键后仪器始终循环采集，直到按任一键才停止测量，波形要人工查找放大。
上面所讲述槽作指南中的测试是自动方式的测试过程，下面简单介绍一下手动方式的测试过程。
设置为手动方式后，按“测试”键仪器显示“正在充电”，同时可见到屏幕显示正在刷新的三条波形线，待显示波形呈直线状态且数值相对稳定时（注：这是一个充电过程）。
启动有载开关，当听到有载开关动作对触头进行切换的声音时,阻值随之发生变化，采集的波形也发生小跳变。
结束测试后显示的画面就是所测开关一次调压的全部动作过程。
此时可通过按“↑”“↓”键把小跳变的波形移动到显示屏上部，按“确认”键把波形长度放大到比例适中即可。
按“退出”键改变幅度比例适中即可，这样可人工寻找出开关切换波形。
找到波形后，按“处理”键移动光标到“参数查阅”处按“确认”键则仪器将显示经平滑处理后的波形。
用四组光标移动键调整光标位置到波形串联.并联.串联的明显转折处。
按“相序选择”键选择调整A.B.C三项，光标调节好后显示屏上将直接显示出波形时间和电阻值。
各段参数的意义如图5所示，处理好三项的参数后，就可按“打印”键进行打印。
这时打印的图纸包括波形和处理的参数值。
滤波参数-当选择“滤波参数”时，则显示“02：1”表示当前波的滤波常数，该项功能是为了在处理时对波形进行滤波。
可用“↑”“↓”键改变其数值，在“00：1”设定状态下为原始波形，当数值越大时波形越平滑。
进行设置可改变波形的显示和打印效果。
系统时钟--年、月、日及时间的设置。
用“↑”“↓”键移动光标到“时间设置”处，按“确认”键则时间处出现一闪烁光标，用“↑”“↓”键改变其数值，用“确认”键改变其位置。
再按“退出”键则“时间”变成“年、月、日”，同理设置年月日。
设置好后按“退出”键结束。
五.测试仪记录波形判读说明（一）测量记录过程的理想直流波形及测试规范从有载开关动作过程来看，有几个参数尤为重要，其一即开关触头变换程序，具体须测量出整个切换过程的动作时间t4切换过程的波形变化，从波形图上应能看出三相是否同步等；其二是各触头联接的过度电阻，其中阻值还包括引线部分。
如下表所示列出了长征电气一厂有载开关的参考指标（厂家不同指标有所不同）和测量参考值。
切换开关触头变换程序：(单位:ms)直流示波图测量值单双双单t1 T2 t3T4 相数t1 T2 t3 T4 t1 T2 t3 T4A 20 6 18 44 20 5 18 43B 20 5 18 43 21 5 17 43C 22 6 18 46 22 4 18 44T2=2～7t1≥15t3≈20msT4=35～50三相不同步△t=3 R=10% （二）、直流电流示波图形的判读说明根据吊芯和不吊芯情况，系统测量的结果略有差异。
如下图所示为一有载开关吊芯后测量的波形图。
A T1=16.8 T 2=07.2 T3=20.0 T4=44.0R0=0.8 R1=3.4 R2=3.4T0=0.00004ms 40 01：30：20 2000 02/28HELIOS-1 7-8B T1=16.8 T 2=07.2 T3=20.0 T4=44.0R0=0.8 R1=3.4 R2=3.4T0=0.00C T1=16.8 T 2=07.2 T3=20.0 T4=44.0R0=0.8 R1=3.4 R2=3.4T0=0.00C0B0A0图中所示波形纵坐标刻度表示电阻值，我们可以看出该开关动作前测试线等引起的零点电阻为0.8欧姆左右，而开关动作A 相接入R1的电阻值为2.5欧，接入R2的电阻约为2.5欧左右。
波形的横坐标为时间刻度，我们从图上清楚地判读出开关触头变换的时间，如A 相t1≈16.8ms t2≈7.2ms t3≈20ms 其整个切换时间在44ms 左右。
波形的三项同期性由T0的参数所决定.ＢＣ项以Ａ项为参照,值有正负之分见等号处,等号为正、负号为负.注意：吊芯后测量的波形将非常平滑，勿须再作平滑处理。
对于不吊芯测试（一般现厂均采用这种方式）。
我们比较发现，该波形与吊芯后测量的波形（即传统方法测量）相比，在触头变换过程中可看到明显的毛刺，这主要是开关变换过程中触头弹跳时、变压器线圈中电流引起反电势造成的，这进一步真实地反映出开关在变压器实际运行过程中的状态。
这对触头的好坏提供了一个定性的判断，特别是出现明显的断开情况，即波形中某一段阻值大于40欧以上并保持一段时间（如2ms以上），则应视为开关有问题。
为了便于观察开关带变压器线圈后的触头变换波形。
我们可从“处理”菜单进入“滤波参数”一栏，加大滤波比例后，再进入“参数查阅”屏幕将显示平滑后的波形。
（三）、根据标准分析测试波形，判断开关有何故障1 号：图中的波形无断开点，过度总时间T4=46在标准的35～50ms 之内。
