聚合物的取向态
聚合物的取向态
什么是取向？
当线型高分子充分伸展的时候，其长度为其宽度的几百几千甚至几万倍，这种悬殊的几何不对称性，使它们在外力场的作用下很容易沿外力场方向作占优势的平行排列，这就是取向。
简单来说，取向就是在外力作用下，分子链沿外力方向择优排列。
聚合物的取向现象包括分子链、链段的取向，以及聚合物的晶片、晶带沿特定方向的择优排列。
取向与结晶的异同
相同：都与高分子有序性相关，是熵减小的过程
不同：取向态是一维或二维有序，结晶是三维有序
取向是相对稳定的非热力学平衡态，结晶为
热力学平衡态；
取向为非自发过程，结晶为自发过程
取向机理
取向过程是分子在外力作用下的有序化过程。
外力除去后，分子热运动使分子趋向于无序化，即称为解取向过程。
取向的过程是在外力作用下运动单元运动的过程。
必须克服高聚物内部的粘滞阻力，因而完成取向过程要一定的时间。
对于无定型高聚物，只有分子取向的问题，通常是通过在Tg温度以上使之变形，然后在Tg以下使得分子链和链段的运动处于冻结状态来达到。
1、各取向单元的取相机理
（1）链段取向：通过单键的内旋转引起的链段运动来完成，这种取向在玻璃化温度以上就可以进行。
（2）分子链取向：通过各链段的协同运动来完成，只有在粘流态下才能实现。
（3）晶粒的取向：通过晶区的破坏和重新排列来完成，一般需在外力作用下进行。
即伴随晶片的倾斜、滑移过程，原有的折叠链晶片被拉伸破坏，重新为新的折叠链晶片、伸直链微晶或由球晶转变为微纤结构。
2、非晶态聚合物的取向
对于非晶态聚合物，有链段取向和分子取向两种可能，在高弹态下只发生链段取向，不发生分子取向。
在粘流态下，两种都发生，但首先发生链段的取向，然后才发生整个分子的取向。
3、晶态聚合物的取向
非晶区中可能发生链段取向和分子链的取向；晶区中还可能发生晶粒的取向。
通常分为四个阶段：
（1）无定型部分随着外力的方向取向，晶片以整体的形式产生相对位移；（2）晶片中分子链发生倾斜滑移，同时，晶片中的分子链被拉直并产生变形；（3）晶片被拉碎成若干个片段，并沿外力方向取向；
（4）所有的晶片和无定型区的分子链都沿着外力的方向单轴取向。
取向的特点
1、各向异性
未取向时，大分子链和链段的排列是随机的，因而呈现各向同性。
取向后，由于在取向方向上原子之间的作用力以化学键为主，而在与之垂直的方向上，原子之间的作用力以范德华力为主，因而呈现各向异性。
由此使材料在力学、光学和热学性能上取向前后产生显著差别。
2、热力学非平衡状态
取向过程是一种分子的有序化过程，而热运动却使分子趋向杂乱无序，即所谓解取向过程。
在热力学上，解取向是自发过程，而取向过程必须通过外力场的帮助才能实现。
在高弹态下，拉伸可使链段取向，但外力去除后，链段就自发解取向，恢复原状。
在粘流态下，外力可使分子链取向，但外力去除，分子链就自发解取向。
为了维持取向状态，必须在取向后把温度迅速降至玻璃化温度以下，使分子和链段的运动“冻结”起来，以获取具有取向的材料。
取向方式
1、单轴取向
材料只沿一个方向拉伸，长度增加，厚度和宽度减少，
大分子链或链段沿拉伸方向择优取向。
（纤维、薄膜）
2、双轴取向
材料沿两个垂直的方向拉伸，面积增加，
厚度减少，大分子链或链段倾向于与拉
伸平面平行排列。
对材料性能的影响
Z
Z
取向材料的结构特征：
取向方向上原子之间的作用力以化学键为主，垂直取向方向原子之间的作用力以范德华力为主。
1、力学性能：取向方向上拉伸强度、模量、冲击强度增加，而与其垂直的方向上降低；
2、光学性能：双折射现象；
3、热学性能：Tg增加，结晶聚合物密度和结晶度增加，提高了材料的使用温度。
聚合物在成型过程中为什么会发生取向
聚合物在成型过程中为什么会发生取向
在聚合物加工和成型的过程中，取向是一个非常重要的现象。
聚合物分子在加工过程中倾向于沿着特定的方向排列，这种有序排列形成了取向。
那么，为什么聚合物会在成型过程中发生取向呢？
首先，需要了解到聚合物分子本身具有一定的结构特点。
聚合物分子通常是由重复单元组成的长链结构，这些分子在自由状态下是呈无序排列状态的。
然而，在加工成型的过程中，聚合物经历了拉伸、挤压、注塑等加工操作，这些过程都会对聚合物分子施加力，从而导致分子逐渐排列成为有序结构，形成取向。
其次，聚合物在加工成型时会受到外部力的影响。
在加工过程中，聚合物料会经历变形和流动，这一过程中受到的拉伸力、切削力等外部力会影响聚合物分子的排列方式，导致取向现象的发生。
例如，在拉伸模塑过程中，聚合物链会沿着拉伸的方向有序排列，形成拉伸取向。
而在注塑成型中，由于熔融态聚合物在流动过程中受到的应变不均匀，也会导致分子取向的发生。
此外，成型工艺条件也是影响聚合物取向的重要因素之一。
加工过程中的温度、压力、速度等参数都会影响聚合物分子的排列方式和取向程度。
在不同的成型工艺条件下，聚合物分子的取向特征也会有所不同。
通过合理控制成型工艺参数，可以实现对聚合物取向的调控，从而得到符合要求的制品性能。
总的来说，聚合物在成型过程中发生取向是由于聚合物分子受到外部力的作用而发生有序排列的现象。
通过了解取向的形成机制，加工工程师可以针对具体的产品要求和工艺条件，调整加工参数，控制取向现象，从而获得更好的成型效果和性能表现。
1。
高分子的取向态结构
取向态聚合物 Orientation Polymer
演讲人姓名
内容介绍
一． 高分子取向现象 二． 高分子的取向机理 三． 高分子的取向度及其测
定方法
1.高分子取向现象
1.概念
高分子的取向是指在外力（拉伸、牵引、挤出）作 用下，其大分子链、链段或结晶高分子中的晶体结 构沿外力作用方向排列的现象。
1.高分子取向现象
通常，对于未取向的高分子材料来说，链段的取向是随机 的，这样的材料客观上是各相同性的，而取向的高分子材 料，其链段在某些方向上择优取向，呈现各向异性。
1.高分子取 向现象
一．取向高聚物的性能
对于取向的高分子材料来说其力学性能、光学 性质及热性能等方面发生了较大的变化。比如 在力学性能中，抗张强度和疲劳强度在取向方 向上显著增加，而与取向方向相垂直的方向则 下降。因此 ，人们可以通过取向现象来改善 产品的某些性能。
3.高分子的取向度及其测定方法
1.概念
取向度是指高分子材料的取向程度。取向度是取向材料结构特 点的重要指标，也是研究取向程度与物理性质关系的重要参数。 取向度一般用取向函数F来表示：
3.高分子的取向度及其测定方法
F 1 (3cos2 1)
2
式中θ是分子 链主轴与取 向方向间的 夹角。
3.高分子的 取向度及其 测定方法
1.高分子取向现象
4.分类
取向的高分子材料按取向方式分为两类。 单轴取向，取向单元在一维方向上择优排列； 双轴取向，取向单元在二维方向上择优排列。
1.高分子取 向现象
单轴取向可通过单向拉伸等方法在材料 的一维方向上施以应力来实现，如合成 纤维中的牵伸是单轴取向。而双轴取向 长常通过双向拉伸、吹塑等过程来实现， 用于薄膜制品。
聚合物的取向效应
聚合物的取向效应取向机理 orientation mechanism聚合物在加⼯过程中，在⼒的作⽤下，流动的⼤分⼦链段⼀定会取向，取向的性质和程度根据取向条件有很⼤的区别。
按熔体中⼤分⼦受⼒的形式误作⽤的性质可分为剪切应⼒作⽤下的“流动取向”和受拉伸作⽤下的“拉伸取向”。
按取向结构单元的取向⽅向，可分单轴和双轴或平⾯取向。
按熔体温场的稳定性可分等温和⾮等温流动取向。
也可分结晶和⾮结晶取向。
聚合物熔体在模腔中的流动是注塑的主要流动过程，熔体在型腔中取向过程，将直接影响制品的质量。
欲理解注塑制品在型腔中成型的机理需了解⽆定型聚合物的取向机理。
充模时，⽆定型聚合物熔体是沿型壁流动，熔体流⼊型腔⾸先同模壁接触霰成来不及取向的冻结层外壳。
⽽新料沿着不断增长地凝固层内壁向前流动。
推动波前峰向前移动。
靠近凝固层的分⼦链，⼀端被固定凝固层上，⽽另⼀端被邻层的分⼦链沿着流动⽅向⽽取向。
由于靠近凝固层助⼒最⼤，速度最⼩；⽽中⼼外流动助⼒最⼩，速度最⼤，这样在垂直于流动⽅向上形成速度梯度；凝固层处的速度梯度最⼤，中⼼处的速度梯度最⼩，因此靠近凝固层的熔体流受剪切作⽤最强，取向程度最⼤，⽽在靠近中⼼层剪切作⽤最⼩，取向也最⼩，形成⼩取向层区。
取向对制品性能的影响由于⾮结晶型聚合物的取向是⼤分⼦链在应⼒作⽤⽅向上的取向，所以在取向⽅向的⼒学性质明显增加，⽽垂直于取向⽅向的⼒学性质却⼜明显地降低；在取向⽅向的拉伸强度，断裂伸长率，随取向度增加⽽提⾼。
双轴取向的制品其⼒学性质具有各异性并与两个⽅向拉伸倍数有关。
双轴取向改变了单轴取向的⼒学性质。
在通常注塑条件下，注塑制品在流动⽅向上的拉伸强度⼤约是垂直⽅向的确良1~2.9倍，⽽冲击强度为1~10倍，说明垂直于流动⽅向上的冲击强度降低很多。
注塑制品的玻璃化转变温度随取向度提⾼⽽上升。
有的随取向度⾼和结晶度的提⾼，其聚合物的玻璃化温度值可升⾼~25度。
由于在制品中存在有⼀定的⾼弹形秋，⼀定温度下已取向的分⼦链段要产⽣松驰作⽤：⾮结晶型聚合物的分⼦链要重新蜷曲，结晶率与取向度成正⽐。
高分子聚合物的取向表征
高分子聚合物的取向表征用途高分子和它的链段本身具有较大的长度，因此在空间上必然指向一定的方向。
当高分子链段在空间随机取向时，由概率论可知，此时分子或分子链段指向各个方向的几率是相同的。
在宏观上，高分子的这种取向方式使高分子聚合物在各个方向上呈现相同的品质，即各向同性性质。
高分子链段也可能沿某些方向规整地周期性排列，从而形成高分子晶体。
在一些条件下，如外力，流动等，相当数量的高分子链段会平行指向同一方向，由此形成的高分子聚集态结构被称作取向态结构。
高分子链段平行地向同一方向排列的现象叫做高分子聚合物的取向。
表征方法及原理1.高分子聚合物中分子链的取向度1.1 高分子聚合物的取向由于高分子聚合物取向后多数分子链段指向同一个方向，在这一方向上，高分子聚合物的宏观性能显然与其他方向存在差异，材料呈各项异性性质。
在力学性能上，取向方向的强度、刚度会明显提高，而与之垂直方向上的强度和刚度则可能会降低。
在光学性能上，高分子聚合物的取向导致双折射现象的出现。
热性能上，热膨胀系数在取向和非取向方向上不同。
高分子聚合物在外力作用下的取向有两种方式：l 单轴取向l 双轴取向单轴取向：高分子聚合物在单一方向上被外力拉伸；聚合物的长度增加，厚度和宽度减小。
分子链受外力的影响指向受力方向。
双轴取向：外力在两个互相垂直的方向拉伸高分子聚合物。
聚合物的在受力方向的长度增加，厚度减小，高分子链段相对于拉伸平面平行排列，在拉伸平面内则为随机排列。
可见，双轴取向后，高分子聚合物在拉伸平面内的性能呈各项同性。
1.2 取向度高分子聚合物中分子链段向特定方向排列的程度叫做取向度。
取向度一般用取向函数F表示：F=0.5 (3cos2θ —1)在定义取向函数时，通常取一特定的方向（如拉伸方向）作为参考方向，取分子的链轴方向与参考方向的夹角为取向角，θ。
对于实际的高分子聚合物，θ不是一个定值，而是按一定的方式分布，因此取向函数方程中的θ往往采用实际取向角的平均值。
聚合物的取向结构

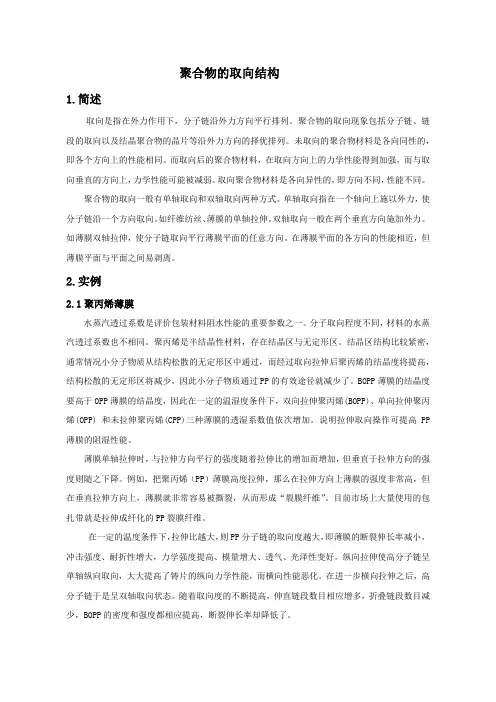

聚合物的取向结构1.简述取向是指在外力作用下，分子链沿外力方向平行排列。
聚合物的取向现象包括分子链、链段的取向以及结晶聚合物的晶片等沿外力方向的择优排列。
未取向的聚合物材料是各向同性的，即各个方向上的性能相同。
而取向后的聚合物材料，在取向方向上的力学性能得到加强，而与取向垂直的方向上，力学性能可能被减弱。
取向聚合物材料是各向异性的，即方向不同，性能不同。
聚合物的取向一般有单轴取向和双轴取向两种方式。
单轴取向指在一个轴向上施以外力，使分子链沿一个方向取向。
如纤维纺丝、薄膜的单轴拉伸。
双轴取向一般在两个垂直方向施加外力。
如薄膜双轴拉伸，使分子链取向平行薄膜平面的任意方向。
在薄膜平面的各方向的性能相近，但薄膜平面与平面之间易剥离。
2.实例2.1聚丙烯薄膜水蒸汽透过系数是评价包装材料阻水性能的重要参数之一。
分子取向程度不同，材料的水蒸汽透过系数也不相同。
聚丙烯是半结晶性材料，存在结晶区与无定形区。
结晶区结构比较紧密，通常情况小分子物质从结构松散的无定形区中通过，而经过取向拉伸后聚丙烯的结晶度将提高，结构松散的无定形区将减少，因此小分子物质通过PP的有效途径就减少了。
BOPP薄膜的结晶度要高于OPP薄膜的结晶度，因此在一定的温湿度条件下，双向拉伸聚丙烯(BOPP)、单向拉伸聚丙烯(OPP) 和未拉伸聚丙烯(CPP)三种薄膜的透湿系数值依次增加。
说明拉伸取向操作可提高PP 薄膜的阻湿性能。
薄膜单轴拉伸时，与拉伸方向平行的强度随着拉伸比的增加而增加，但垂直于拉伸方向的强度则随之下降。
例如，把聚丙烯（PP）薄膜高度拉伸，那么在拉伸方向上薄膜的强度非常高，但在垂直拉伸方向上，薄膜就非常容易被撕裂，从而形成“裂膜纤维”。
目前市场上大量使用的包扎带就是拉伸成纤化的PP裂膜纤维。
在一定的温度条件下，拉伸比越大，则PP分子链的取向度越大，即薄膜的断裂伸长率减小，冲击强度、耐折性增大，力学强度提高、模量增大、透气、光泽性变好。
高分子取向结构讲解
3、塑料的吹塑
外形较简单的塑料制品，可利用吹塑工艺使聚合物发生 双轴取向来提高强度。例如用PMMA制作的战斗机上的 透明机舱，用PVC或ABS制作的安全帽，取向后冲击强 度得到提高。
高分子的取向态结构
目录
一、聚合物的取向 二、取向机理 三、取向特点 四、取向方向 五、取向研究的应用
一、聚合物的取向
1. 取向：在外力作用下，高分子链、链段以及 结晶高聚物的晶片、晶带沿外力作用方向择 优排列。
2. 取向态和结晶态 相同：都与高分子有序性相关，是熵减小的 过程 相异：取向态是一维或二维有序，结晶态是三维 有序； 取向是相对稳定的非热力学平衡态， 结晶为热力学平衡态； 取向为非自发过程，结晶为自发过程
3、晶态聚合物的取向
非晶区中可能发生链段取向和分子链的取向；晶区中
还可能发生晶粒的取向。
三、取向的特点
1、各向异性
未取向时，大分子链和链段的排列是随机的，因 而呈现各向同性。
取向后，由于在取向方向上原子之间的作用力以
化学键为主，而在与之垂直的方向上，原子之间的作用 力以范德华力为主，因而呈现各向异性。 由此使材料在力学、光学和热学性能上取向前后 产生显著差别。
2、薄膜的生产
例1：目前广泛使用的全同PP包扎绳，是全
同PP薄膜经单轴拉伸再经撕裂制成，拉伸方
向十分结实（原子间化学键），而与之垂直方
向上十分容易撕开（范氏力）。
例2：电影胶片的片基，录音、录像的带基等薄
膜制品，大都是通过双轴拉伸而制成。
性能特点：双轴取向后薄膜不存在薄弱方向， 可全面提高强度和耐褶性，而且由于薄膜平面 上不存在各向异性，存放时不发生不均匀收缩， 这对于作摄影胶片的薄膜材料很重要，不会造 成影象失真。
高聚物结晶态和取向态的差别
高聚物结晶态和取向态的差别
在高分子化学领域中，高聚物是一类由重复单元组成的聚合物。
高聚物的结晶态和取向态是高分子材料中常见的两种不同的分子排列方式。
本文将探讨高聚物结晶态和取向态之间的差别。
首先，高聚物的结晶态是指分子在固态条件下有序排列的状态。
在结晶态中，高聚物的分子链在空间中排列紧密有序，形成了规则的晶体结构。
结晶态的高聚物通常具有较高的熔点和热稳定性。
此外，结晶态高聚物的性能常常与晶体结构的形状和分子链的排列方式有关。
与结晶态相比，高聚物的取向态是指分子链在加工过程中受到外部力场的作用而排列有序的状态。
在取向态中，高聚物的分子链虽然也有一定程度的有序性，但排列相对松散和不规则。
高聚物的取向态常常是由于拉伸、挤压、注塑等加工工艺使高聚物分子链在流动过程中受到牵拉而形成的。
结晶态和取向态之间的主要差别在于分子链的排列方式和有序性程度。
在结晶态中，分子链有序排列，形成规则的晶体结构；而在取向态中，分子链排列相对松散和不规则。
此外，由于结晶态和取向态的形成机制不同，两者的性能也有所不同。
结晶态高聚物通常具有较高的熔点和热稳定性，而取向态高聚物通常具有较高的机械强度和拉伸性能。
总结起来，高聚物的结晶态和取向态是两种不同的分子排列方式。
结晶态高聚物具有有序、紧密的分子链排列，而取向态高聚物具有相对松散、不规则的分子链排列。
两者的形成机制和性能差异使它们在不同领域具有不同的应用潜力。
因此，在高聚物研究和应用中，了解和掌握高聚物结晶态和取向态之间的差别是非常重要的。
比较取向态、液晶态和结晶的异同
由于结晶中分子链作规整密堆积，与非晶区相比，他能更好的阻挡 各种试剂的渗入。因此，高聚物结晶度的高低，将影响一系列与此相关 的性能，如耐溶剂型（溶解度），对气体、蒸汽或液体的渗透性，化学 反应活性等等。
三、相互联系
取向态和结晶 相同点：都与高分子有序性相关，都是熵值减小的过程。 不同点：（1）高分子链的有序程度不同。取向态是一维或二维有
Freidel把取向有序引入液晶领域，提出了一套液晶分类规则：向 列、近晶和胆甾相。
四、三者的相同点
取向态、液晶态、结晶态熔融时都有一定大小的熔限，且都是高分下不同条件来进行分类。
根据形成条件
液晶
根据分子排列方式 根据液晶原的位置 根据液晶晶原的刚性结构
热致型液晶 主链型 近晶型 侧链型 筷型 碟型 碗型 胆甾型 向列型 溶致型液晶
近晶型
向列型
胆甾型
结晶：热的饱和溶液冷却后，溶质以晶体的形式析出，这一过程叫 结晶。
二、性质和应用
1、取向的性质和应用： 合成纤维生产中广泛采用牵伸工艺，来大幅度的提高纤维的强度。
但同时，断裂伸长率却降低了很多。这是由于取向过度，分子排列过于 规整，分子间的相互作用力太大，纤维反而显得弹性太小，出现僵硬的 现象，这样的纤维将出现脆性。为了是纤维同时具有高强度和适当的弹 性，在加工成型时可以利用分子链取向和链段取向速度的不同，用慢的 取向过程使整个高分子链得到良好的取向，以达到高强度；而后再用快 的过程使链段解取向，使具有弹性。以黏胶丝为例，当黏胶丝自喷丝口 喷入酸性介质时，黏胶丝开始凝固，于凝固未完全的溶胀态和较高温度 下进行拉伸，此时高聚物仍有显著的流动性，可以获得整链的取向，然 后再很短的时间内用热空气和水蒸气很快的吹一下，使链段解取向，消 除内部应力。这样得到的粘胶纤维是比较理想的，其强度可与聚酰胺纤 维相比较。
高分子物理 取向态
4、晶态高聚物的取向
晶态高聚物的拉伸取向比较复杂，过变：
在拉伸的初始 阶段，球晶被拉长 而成椭球形，此过 程可逆。
2）、结晶结构的破坏：
继续拉伸会出现结晶结构的破坏，从而形成以 下两种结构：
（1）微纤结构：由取向的折叠链片晶和在取向 方向上贯穿于片晶之间的伸直的分子链段所组成。
5、取向度及其测定
为了研究高聚物的取向程度，引入取向度 的概念。
取向度—取向的程度，是表征取向聚合物结
构与性能关系的一个重要参数，用取向函数（F）
表示：
F 1 3cos2 1 2
θ—平均取向角，
取向方向 分子链
是分子链主轴方向与取向方向之间的夹角 θ
完全未取向（无规取向）：F=0 cos2θ=1/3 θ=54°44″
（2）伸直链晶体：
形成新的取向的折叠链片晶
形成完全伸直链片晶
思考：是结晶高聚物的取向态稳定还 是非晶高聚物的取向态稳定？
结晶高聚物的取向态更稳定，因为取向后 结晶高聚物中有很多物理交联点。使解取 向变得困难，使取向结构更容易被固定下 来。
如：战斗机的座舱罩就是定向的PMMA经 双轴拉伸取向后制成的。
取向造成各向异性，因此取向使高聚物的力学 性能、光学性能以及热性质等都发生显著的变化。
聚合物取向材料
双轴拉伸或吹塑的薄膜 熔融挤出的管材或棒材
1）单轴取向 高分子材料只沿一个方向拉伸，分子链和链
段倾向于沿着与拉伸方向平行的方向排列。
单轴取向的材料呈明显的各向异性，平行于取 向方向上，力学强度大大提高，而垂直于平行方向 则降低。这是因为取向方向上强度是共价键的加和， 而垂直于取向方向是范德华力的加和。
4.3 高聚物的取向态
1、取向现象 取向：外场作用下，聚合物分子链沿外场
6.2.3聚合物的取向态
6.2.4 聚合物的共混 6.2.4 聚合物的共混
通过共混可带来多方面的好处： （1）改善高分子材料的机械性能； （2）提高耐老化性能； （3）改善材料的加工性能； （4）有利于废弃聚合物的再利用。
6.2.4 聚合物的共混 6.2.4 聚合物的共混
共混与共聚相比，工艺简单，但共混时存在相容性 问题，若两种聚合物共混时相容性差，混合程度 （相互的分散程度）很差，易出现宏观的相分离， 达不到共混的目的，无实用价值。
623聚合物的取向态623聚合物的取向态624聚合物的共混624聚合物的共混所谓共混聚合物polymerblend是通过简单的工艺过程把两种或两种以上的均聚物或共聚物或不同分子量不同分子量分布的同种聚合物混合而成的聚合物材料也称聚合物合金
第 六 章 聚 合 物 的 结 构
6.2.3 聚合物的取向态 6.2.3 聚合物的取向态
通过加入相容剂（增容剂）来提高聚合物 共混的相容性。
6.2.4 聚合物的共混 6.2.4 聚合物的共混
TEM
SEM
图6-39 高抗冲聚苯乙烯的形态
6.2.3 聚合物的取向态 6.2.3 聚合物的取向态
聚合物的取向一般有两种方式：
单轴取向：在一个轴向上施以外力，使分子链 沿一个方向取向。 如纤维纺丝： 再如薄膜的单轴拉伸
6.2.3 聚合物的取向态 6.2.3 聚合物的取向态
牵伸后
热定型后
Hale Waihona Puke 获得强度获得弹性6.2.3 聚合物的取向态 6.2.3 聚合物的取向态
取向(orientation)：在外力作用下，分子链沿外力方 向平行排列。 聚合物的取向现象包括分子链、链段的取向以及 结晶聚合物的晶片等沿外力方向的择优排列。 未取向的聚合物材料是各向同性的，即各个方向上 的性能相同。而取向后的聚合物材料，在取向方向上 的力学性能得到加强，而与取向垂直的方向上，力学 性能可能被减弱。即取向聚合物材料是各向异性的， 即方向不同，性能不同。
