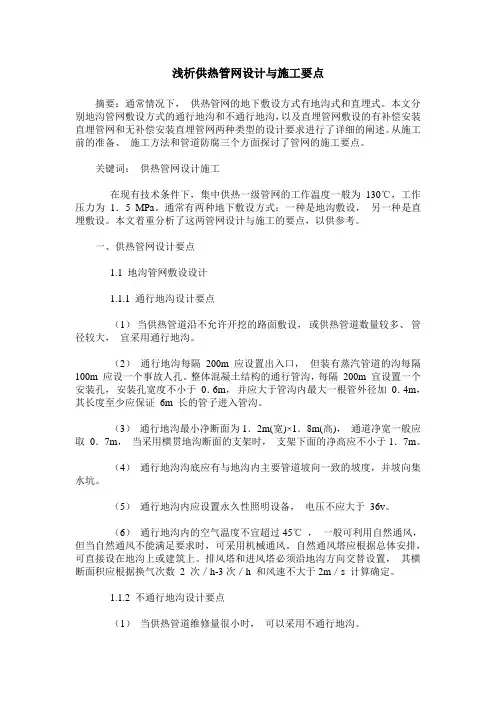

浅析供热管网设计与施工要点
浅析供热管网设计与施工要点摘要：通常情况下，供热管网的地下敷设方式有地沟式和直埋式。
本文分别地沟管网敷设方式的通行地沟和不通行地沟，以及直埋管网敷设的有补偿安装直埋管网和无补偿安装直埋管网两种类型的设计要求进行了详细的阐述。
从施工前的准备、施工方法和管道防腐三个方面探讨了管网的施工要点。
关键词：供热管网设计施工在现有技术条件下，集中供热一级管网的工作温度一般为130℃，工作压力为1．5 MPa。
通常有两种地下敷设方式：一种是地沟敷设，另一种是直埋敷设。
本文着重分析了这两管网设计与施工的要点，以供参考。
一、供热管网设计要点1.1 地沟管网敷设设计1.1.1 通行地沟设计要点（1）当供热管道沿不允许开挖的路面敷设，或供热管道数量较多、管径较大，宜采用通行地沟。
（2）通行地沟每隔200m 应设置出入口，但装有蒸汽管道的沟每隔100m 应设一个事故人孔。
整体混凝土结构的通行管沟，每隔200m 宜设置一个安装孔，安装孔宽度不小于0．6m，并应大于管沟内最大一根管外径加0．4m，其长度至少应保证6m 长的管子进入管沟。
（3）通行地沟最小净断面为1．2m(宽)×1．8m(高)，通道净宽一般应取0．7m，当采用横贯地沟断面的支架时，支架下面的净高应不小于1．7m。
（4）通行地沟沟底应有与地沟内主要管道坡向一致的坡度，并坡向集水坑。
（5）通行地沟内应设置永久性照明设备，电压不应大于36v。
（6）通行地沟内的空气温度不宜超过45℃，一般可利用自然通风，但当自然通风不能满足要求时，可采用机械通风。
自然通风塔应根据总体安排，可直接设在地沟上或建筑上。
排风塔和进风塔必须沿地沟方向交替设置，其横断面积应根据换气次数 2 次／h-3次／h 和风速不大于2m／s 计算确定。
1.1.2 不通行地沟设计要点（1）当供热管道维修量很小时，可以采用不通行地沟。
（2）不通行沟宽不宜超过1．5m，超过1．5m 时采用双槽地沟，沟道内管道一般应为单排水平布置。
室外供暖管道设计要点分析
室外供暖管道设计要点分析随着我国城市建设的进展和城市热化水平的提高，城市集中供暖已有了较大发展，室外供暖管道设计水平体现了满足热用户热能需求。
本文结合室外供暖管道设计实际经验对室外供暖管道设计设计提出相关的建设性建议。
标签：室外供暖管道；设计；要点分析1、室外供暖管道分类与设计要求按热介质种类分，有水网和汽网；按管道根数分，有单管、双管和多管；按热介质是否返回热源分，有闭式和开式。
目前，工业生产用热多用汽网；生活和采暖用热多用水网。
管道根数常根据热介质的参数、年热负荷变化的大小和热用户的重要程度等情况确定。
至于用闭式或开式则主要取決于热用户是否把热介质消耗掉了。
若热用户只消耗热量，热介质仍返回热源则用闭式供热系统；若热用户不仅消耗热量，还把热介质本身也消耗掉了则用开式供热系统。
室外供暖管道设计应根据热网系统和衍网路线进行，做到选材正确、敷设合理、补偿良好、疏水通畅，流阻较小、造价低廉、支吊正确、安装维护方便、扩建灵活、整齐美观，并应避免水击和共振。
2、室外供暖管道补偿为保证管道在热状态下的稳定和安全，减少管道受热膨胀时所产生应力，管道上每隔一定距离应装设固定支架及吸收热膨胀的补偿装置。
目前，室外供暖管道常用以下三种补偿方式：自然补偿是利用管道敷设上的自然弯曲管段（L型或Z型）来吸收管道的热伸长。
其优点是简单、可靠、推力较小；但管道受热变形时产生径向位移较大。
由于自然补偿不需要特制的补偿器，所以在布置热网管道时应尽量采用自然补偿。
当自然补偿不能满足要求时，才考虑装设补偿器。
Π型补偿器的优点是制造简单、补偿能力较大、轴向推力较小、维修方便、运行可靠；缺点是水平Π型补偿器外伸臂较长、钢材消耗较多、占地面积及流体阻力较大。
对于采用自然补偿和Π型补偿器的蒸汽管道，使用《等值刚度法多分支管道静力计算程序》进行管道应力计算。
计算管道在内压、持续外载作用下的一次应力和由于热胀冷缩及其他位移受约束产生的二次应力，以求得安全、经济、合理的蒸汽管道的布置方案。
供热管网设计及施工技术分析
供热管网设计及施工技术分析供热管网是城市供热系统的重要组成部分，主要是指经过配管连接的多种热源和热用户的管道网络。
其作用是将热能从热源输送到各个热用户处，为用户提供热水和热空气等供热服务。
供热管网的设计及施工技术是确保城市供热系统正常运行的重要保证。
因此，下面将从设计和施工两个方面对供热管网进行分析。
（1）基础设计原则供热管网的设计应遵循以下基础设计原则：合理选址、管径合适、管网布局合理、各部分适当补充；选择合适的材料，这样可以降低维护费用和防止系统故障；考虑峰值负荷，以应对用户的高峰需求；同时优化水泵和管道的大小，这样可以降低能耗，避免能量浪费。
（2）网格布局设计供热网格布局可以确保热源之间较均匀地分布热源管和热水管，从而实现热量的均衡传递。
此外，网格布局可以使得热网系统的压力控制更为稳定。
当然，在实际设计过程中，还需要考虑到用地限制和成本因素。
在合理的设计方案下，应对供热管网的建造具有重要意义。
（3）管道的选择及布置材料的选择是非常重要的，优质管材的使用可以有效地延长管道的使用寿命，减少管道泄漏、爆裂等问题的发生。
同时，也需要注意管道的布局和角度的选择。
一般使用的管径根据热负载进行设计，以保证热量传输的稳定性。
设计中应合理考虑管道对热损失的影响，采用科学的保温材料进行隔热，并选择合适的管径及设计方法。
此外，还应注意管道的安装方式和支撑方式，以便在耐压能力下正常运作。
（4）水泵系统设计水泵是驱动管线流动的重要设备，因此其设计尤为关键。
由于供热管网存在峰值负荷等问题，需要适当识别并处理相关问题。
合理地选择水泵的型号和数量，运转控制系统，对供热管网开展综合考虑也十分必要。
在特定的条件下，必须考虑安装备用水泵或采用双联水泵，以确保设备正常运行。
（1）安全施工技术首先，要按照政府有关法律法规规定进行施工，以保证公共安全。
同时，对于供热管网井、隧道等特殊施工要求，在施工阶段应采用特殊的设备和技术，以确保安全。

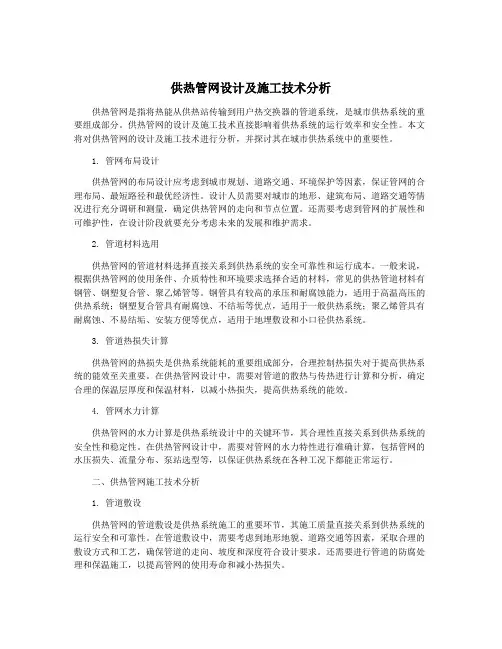

供热管网设计及施工技术分析
供热管网设计及施工技术分析供热管网是指将热能从供热站传输到用户热交换器的管道系统，是城市供热系统的重要组成部分。
供热管网的设计及施工技术直接影响着供热系统的运行效率和安全性。
本文将对供热管网的设计及施工技术进行分析，并探讨其在城市供热系统中的重要性。
1. 管网布局设计供热管网的布局设计应考虑到城市规划、道路交通、环境保护等因素，保证管网的合理布局、最短路径和最优经济性。
设计人员需要对城市的地形、建筑布局、道路交通等情况进行充分调研和测量，确定供热管网的走向和节点位置。
还需要考虑到管网的扩展性和可维护性，在设计阶段就要充分考虑未来的发展和维护需求。
2. 管道材料选用供热管网的管道材料选择直接关系到供热系统的安全可靠性和运行成本。
一般来说，根据供热管网的使用条件、介质特性和环境要求选择合适的材料，常见的供热管道材料有钢管、钢塑复合管、聚乙烯管等。
钢管具有较高的承压和耐腐蚀能力，适用于高温高压的供热系统；钢塑复合管具有耐腐蚀、不结垢等优点，适用于一般供热系统；聚乙烯管具有耐腐蚀、不易结垢、安装方便等优点，适用于地埋敷设和小口径供热系统。
3. 管道热损失计算供热管网的热损失是供热系统能耗的重要组成部分，合理控制热损失对于提高供热系统的能效至关重要。
在供热管网设计中，需要对管道的散热与传热进行计算和分析，确定合理的保温层厚度和保温材料，以减小热损失，提高供热系统的能效。
4. 管网水力计算供热管网的水力计算是供热系统设计中的关键环节，其合理性直接关系到供热系统的安全性和稳定性。
在供热管网设计中，需要对管网的水力特性进行准确计算，包括管网的水压损失、流量分布、泵站选型等，以保证供热系统在各种工况下都能正常运行。
二、供热管网施工技术分析1. 管道敷设供热管网的管道敷设是供热系统施工的重要环节，其施工质量直接关系到供热系统的运行安全和可靠性。
在管道敷设中，需要考虑到地形地貌、道路交通等因素，采取合理的敷设方式和工艺，确保管道的走向、坡度和深度符合设计要求。
浅谈住宅小区室外供热管网设计要点
术 人员 反复 地 进 行 确 认 ，其 中供 水 回水 的 管 径 一般 是 按 照 管 内热 媒 流量 以及 管
大都是 由统一的锅炉房提供高温热水 ， 行确 定 的 ，资 料 会 结合 具体 的工 程 项 目 道本身的比摩 阻进行计算与确认 的 ，主
经过各级供 热网管输送至小区中的换热 进行单一设计 。一些建筑体 如果没有具 线 的比摩阻一般会在３０Ｐａ／ｍ ７０Ｐａ／ｍ的
常 复杂 ，需 要 经 过不 断 地 计 算 与设 计 才 需 要 考虑 地 理 位 置 、建 筑 材 质 等 问题 。 管 网的实际布置有所延长 ，或者是支线
有 可能 保证 供热 的正 常化 与及 时 陛。
在 这个 公 式 中 ，Ｑ为采 暖热 负 荷 ；ｇ为单 比摩 阻 在保 证 小 于 ３００ｋＰａ／ｍ、管 内的水
站 ，换 热 后 的低 温 热 水 由室 外供 热 管 输 体 的建 筑 物 热 负 荷 量 资 料 ，一般 会 根 据 范 围内 进行 选 择 。一 些 距 离 热 源 较 近 的
送 至 各 个 建 筑用 户 的家 中 。整套 系统 非 Ｑ＝ｑ＊Ａ的公式 进行计算 ，计算 的时候还 用户 ，支干线、支管 的长度等可以根据
采用 的就是单体热负荷量 ，依次且不重 复 式叠 加 的方式 进行 计算 。
（二 ）管径 的确认 在 计 算 管 径 的时 候 ，这一 点需 要 技
关 系 到 小 区 的供 热 效 率 ，关 系 到人 们 的 正 常 起 居 生 活 。在 现 有 的 供热 设 计 中 ，
虑 的方 面 在 于 ：用 户 的 实 际热 负 荷 是 由 建筑 物 单 体 的 暖 通 施 的 一项 重要 内容 ，对城 市来说 至 关重要 。 为 了保 证城 市健康 地发 展 ，作 为基础 设施 建设 中的 关键 部

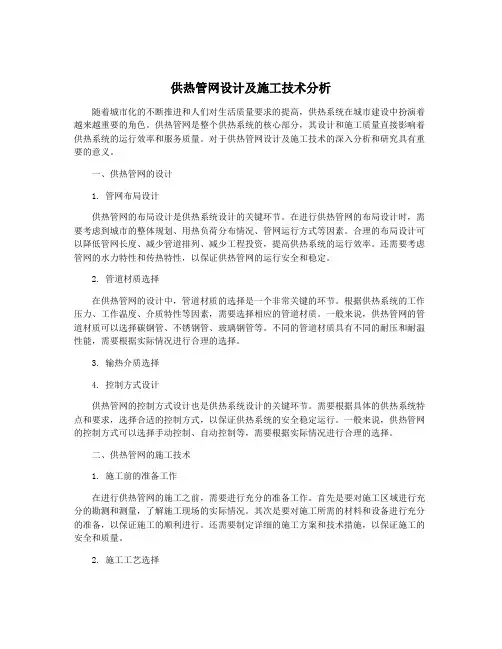

供热管网设计及施工技术分析
供热管网设计及施工技术分析随着城市化的不断推进和人们对生活质量要求的提高，供热系统在城市建设中扮演着越来越重要的角色。
供热管网是整个供热系统的核心部分，其设计和施工质量直接影响着供热系统的运行效率和服务质量。
对于供热管网设计及施工技术的深入分析和研究具有重要的意义。
一、供热管网的设计1. 管网布局设计供热管网的布局设计是供热系统设计的关键环节。
在进行供热管网的布局设计时，需要考虑到城市的整体规划、用热负荷分布情况、管网运行方式等因素。
合理的布局设计可以降低管网长度、减少管道排列、减少工程投资，提高供热系统的运行效率。
还需要考虑管网的水力特性和传热特性，以保证供热管网的运行安全和稳定。
2. 管道材质选择在供热管网的设计中，管道材质的选择是一个非常关键的环节。
根据供热系统的工作压力、工作温度、介质特性等因素，需要选择相应的管道材质。
一般来说，供热管网的管道材质可以选择碳钢管、不锈钢管、玻璃钢管等。
不同的管道材质具有不同的耐压和耐温性能，需要根据实际情况进行合理的选择。
3. 输热介质选择4. 控制方式设计供热管网的控制方式设计也是供热系统设计的关键环节。
需要根据具体的供热系统特点和要求，选择合适的控制方式，以保证供热系统的安全稳定运行。
一般来说，供热管网的控制方式可以选择手动控制、自动控制等，需要根据实际情况进行合理的选择。
二、供热管网的施工技术1. 施工前的准备工作在进行供热管网的施工之前，需要进行充分的准备工作。
首先是要对施工区域进行充分的勘测和测量，了解施工现场的实际情况。
其次是要对施工所需的材料和设备进行充分的准备，以保证施工的顺利进行。
还需要制定详细的施工方案和技术措施，以保证施工的安全和质量。
2. 施工工艺选择供热管网的施工工艺选择也是非常重要的。
一般来说，供热管网的施工工艺可以选择开挖敷设、地下直埋、地下隧道敷设等。
不同的施工工艺具有不同的特点和适用范围，需要根据实际情况进行合理的选择。
住宅小区室外供热管网设计要点分析
住宅小区室外供热管网设计要点分析摘要：随着我国经济的不断发展，城市发展推动了我国城乡的进步。
近年来，我国住宅整体水平不断提高，最为突出的是城镇化发展。
城市的各种基础设施建设不断兴起，成为保证经济发展的关键内容，对城市室外供热处理尤为重要。
为确保城市能够健康、顺利发展，市政工程管线是基础设施建设中重要的构成部分。
其在室外供暖管网设计的过程中都在积极地进行着创新，以确保供暖品质。
文章从实际出发，详细介绍了室外供热管道设计内容和设计要点。
关键词：住宅小区；室外供热；管网设计；要点分析引文：随着城市化水平的提高，城市居民也在不断增加，同时集中式的新兴住宅建筑也在逐渐增多。
通常在北方地区，冬季室外的温度相对较低，暖气供热问题是是相关专家学者尤为关注的问题。
在室外集中供热的一些区域，要注重供热网络的布局和设计，因为其关乎着居民的生活。
在室外供热管网列表设计中，大部分是由锅炉房提供所需要的高温热水，通过提供加热转移给网管，使其传送给别的小区进行热交换，然后热水温度从管道中输送到每个需要使用的小区家中。
整套供热网关的控制系统非常复杂，需要不断地进行计算和设计，才能确保供热效果的正常化和可靠性。
1室外供热管道设计内容1.1热负荷量的确定住宅小区设计供热网关的首要事情就是考虑热负荷量，因为热负荷量是供热管道设计时的基本参数，也是城市社区获得供热的首要途径。
在设计热负荷量过程中，需要考虑的环节众多，最重要的标准是住宅小区用户的实际热量分配。
每个网关的热负荷都是经过房屋建筑里面的施工图纸确定的，设计图纸时需要小区用户提供相应资料，并进行单一的供热管网设计。
部分建筑单体在进行图纸设计时，会受到周围环境的影响，所以提供的资料信息需要结合实际的工程项目，一起识别热负荷的具体信息。
一个工程项目的具体设计需要注意许多因素，比如一些建筑物体会出现不对流现象，需要工作人员设计管网时特别注意。
如果没有特定数量的热负荷资料，可以根据公共建筑中一些基本信息进行计算，计算时还需要考虑地理位置、建筑材料和其他问题。
供热管网工程方案 (3)
供热管网工程方案1. 引言供热管网工程是指将热能从供热站输送到用户的管网系统。
供热管网工程的设计和建设对于城市供暖系统的正常运行和用户的舒适生活至关重要。
本文将介绍供热管网工程的方案设计和建设要点，包括起点选择、管道布置、管径计算、阀门和附件的选择等。
2. 起点选择供热管网工程的起点是供热站，供热站是热能的集中供应点，通常位于城市的中心区域。
起点选择的核心目标是确保热能能够迅速稳定地输送到用户，同时降低能量损失。
在选择起点时，需要考虑以下因素：•起点位置：起点应该位于城市中心区域，以便能够覆盖更多的用户。
•环境影响：起点周围的环境影响应该尽量降低，如噪音、振动、污染等。
•安全性：起点的选择应避免与其他地下设施（如水管、电缆等）发生冲突，以确保工程的安全性。
3. 管道布置管道布置是指供热管网中管道的设置和布置方式。
合理的管道布置能够最大限度地减少管道长度和能量损失，提高供热效率。
在进行管道布置时，需要考虑以下因素：•管道路径选择：选择最短的路径可以降低管道长度和能量损失。
另外，还需要考虑地形条件、交通道路、建筑物等因素。
•管道走向：根据实际情况确定管道的走向，避免斜坡、陡坡等地形条件对管道的影响。
•管道材质：选择合适的管道材质，如钢管、玻璃钢管等，以满足不同的压力和温度要求。
4. 管径计算管径计算是指根据供热管网的热负荷和流量要求，确定合适的管道直径。
合理的管径选择能够保证供热系统的正常运行和供热效果。
在进行管径计算时，需要考虑以下因素：•热负荷：根据供热站和用户之间的热负荷计算供热管道的热负荷。
•流量要求：根据热负荷和用户的热需求，计算供热管道的流量要求。
•管道材质和摩阻系数：选择合适的管道材质和摩阻系数，以计算管道的截面积和直径。
5. 阀门和附件的选择阀门和附件的选择是供热管网工程中重要的一环，它们能够控制和调节供热系统的运行。
在选择阀门和附件时，需要考虑以下因素：•阀门类型：根据工程需要选择合适的阀门类型，如球阀、蝶阀、截止阀等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
室外供热管网工程设计要点分析
城市的各类基础设施建设是保证社会经济发展的一项重要内容，对城市来说至关重要。
为了保证城市健康地发展，作为基础设施建设中的关键部分——市政工程管线，受到了人们的高度重视。
尤其是小区室外供热管线网的设计与施工，我国多个省市都在积极地进行综合整治，保证小区供热的安全。
因此，技术人员应该不断提高设计技术，深入研究管网优化设计方案，促进城市集中供热管网设计发展进步。
【關键词】室外；城市供热；管网设计；要点
城市供热管网系统设计形式与城市居民生活质量有很大的关联，通过对城市供热管网系统进行优化设计，能够充分发挥供热管网使用性能，便于施工，降低施工成本。
因此要注意如下问题。
1、科学计算与控制设计指标
（1）采暖全年耗热量计算方面
依据供热行业参考标准，可以得到采热全年耗热量的计算公式：
Qα h=0.0864NQh（ti-ta）/（ti-to.h）
公式中所有技术参数对应的含义分别是：Qα h——全年耗热量（GJ）；Qh——设计采暖热负荷（kW）；N——采暖期总计划的天数（d）；ti——采暖过程中室内的温度（℃）；ta——采暖期室外平均气温（℃）；to.h——采暖室外的计算温度（℃）。
有关温度的技术指标全部依照当地气象部门的相关条例制定标准。
但是，在一般情况下采暖室内的计算温度主要采用的是18℃。
（2）采暖供回水温度选择方面
在采暖供回水温度相关的管理条例中，对于温度的变化范围没有做出明确的规定。
以热电厂或大型区域锅炉房为热源时，设计供水温度温度范围可选取110～150℃，而回水温度最大不超过70℃。
以小型区域锅炉房为热源时，设计供回水温度可采用户内采暖系统的设计温度。
多热源串联联网运行的供热系统中，各热源的设计供回水温度应一致。
（3）热网补给水的水质标准方面
一般情况下，水质的参考标准与锅炉房的设计标准基本吻合。
由于这是国家的行业标准，任何人都必须依照条例规定逐步执行，也间接地反映了执行过程中的强制性。
热力网中水质的相关组成成分必须符合国家的相关条例。
这些技术指标包括水质中的单位体积内浊度最大不超过5；水质的硬度最大不超过
0.6mmol/L；溶解氧最大不超过0.10mg/L；pH值7.0～11.0。
2、优化城市集中供热管网设计方式
（1）管线布局的优化设计与热网主干线的布置
确保管线布局的可行性，在城市集中供热管网管线布局设计方面，最为重要的就是保障管线布局形式的可行性。
因此，在管线布局设计方面，设计人员应该对施工区域进行现场勘察，然后结合实际情况合理布局管网，确保管网布局形式能够符合城市集中供热实际需要。
值得注意的是，在可行性研究方面，还应该考虑管网布局是否会对施工区域范围内的基础设施造成不良影响，包括电力网络路径以及交通线路布局等等。
合理控制管线布局经济效益，在管线布局设计中，不仅需要注重可行性分析，而且还应该综合考虑管线布局的经济性，确保设计结果能够有效节约施工成本。
当集中供热热源点逐渐减少时，供热半径则逐渐加大，供热管网的建设需要投入很多的资金，通常要占到供热工程总投资的一半以上。
需要保持热网主干线与热负荷密集区較为接近，这样可将管线长度控制在一定范围内，避免给建筑施工带来严重的影响。
通常情况下供热管网的主管线是平均比压降最小的环路，其给热水供热管网，以及用户系统的阻力损失不会造成太大的影响，主要是将热源传到最远的热用户的环路中来当成供热管网的主干线。
（2）热网工程中供热管网的具体敷设方法
关于热网工程中供热管网的具体敷设方法的阐述，文章从四个方面阐述。
一个方面阐述具体的应用，另外的三个方面阐述具体的方式。
第一个方面是供热管网的连接方式和供热管网的供回水温度。
第二个方面是供热管网的架空敷设。
第三个方面是供热管网的地下管沟敷设。
第四个方面是供热管网的地下直埋敷设。
下面进行详细的叙述和阐述。
城市的热网工程，其工程量十分巨大，因此，我们在进行管网的设计过程中，建议采用间接连接的方式，这样做主要有五个优点：第一个优点是可以降低热网工程中的总造价；第二个优点是可以有效的避免管网的运行失调；第三个优点是降低了热网用户的互相之间的干扰；第四个优点是提升了热网工程的供热质量；第五个优点是便于热网系统中的运行和维护。
热网中的一次供水的水温的高低直接影响了热网工程的工程造价，我们要尽量从供水管径的角度来进行分析。
我们在热网工程的运行过程中的一次供回水温度和二次供回水温度有相应的建议值。
一次供水的温度为130摄氏度，回水温度为70摄氏度；二次供水的温度为85摄氏度，回水的温度为60摄氏度。
供热系统中的管网的敷设有以下三种形式：架空敷设、地下管沟敷设或地下直埋敷设。
（3）保温设计与热网循环水泵的选择
这些要求主要体现在：不同温度下的保温系数具有一定的区别，将所有在使用密度下的导热系数绘制成一个标准的图表；最大的密度不超过350kg/m3；硬质较好的产品抗压强度必须保持在一定的范围内，半硬质的保温材料的抗压强度
应该维持在0.2MPa，选择保温特性优良的材料，对相关设备生产效率的提高具有积极的影响。
热网循环水泵选择时主要考虑经济性和适用性。
一般情况下，热网水泵数量的确定需要结合实际的施工项目。
不同的项目对于热网水泵的数量要求不同。
在国家相关条例规范中明确规定：多热源联网运行过程中循环水泵应采用调速泵。
热力网循环泵与中继泵吸入侧的压力应该控制在一定的范围内，防止意外事故发生。
结论：
总之，一般城市供热管网技术的改进主要是从其管径方面入手：管径小，投资小，温度高；管径大，温度低，投资高，耗电量大。
在实际的工业生产过程中，一般选用前者。
在实际的工作过程中，由于工业方面设备的抽气能力有限，无法达到设计的要求，必须通过相关的技术改进满足实际的生产需求。
参考文献：
[1]李震.供热管网节能改造及输热能效初探[J].门窗，2017（06）.
[2]付长江.供热管网的科学管理[J].黑龙江科技信息，2012（01）.
[3]本刊通讯员.《城镇供热管网设计规范》行业标准发布[J].煤气与热力，2011（01）.。
