Techmac张力控制器DTC-11使用说明书
凯瑞达张力控制器参数设置
凯瑞达张力控制器参数设置凯瑞达张力控制器是一种高科技的设备，广泛应用于现代工业领域。
它的功能是控制工作过程中的材料张力，确保生产过程的稳定和高效。
在使用凯瑞达张力控制器时，其参数设置是至关重要的，本文将从多个方面详细介绍凯瑞达张力控制器的参数设置方法，帮助读者正确地操作该设备。
一、基本介绍1.电源：在使用凯瑞达张力控制器前，请先确认其电源的输入电压，一般为220VAC，50HZ，或者是110VAC 50HZ。
2.接线与安装：凯瑞达张力控制器的接线与安装方法比较简单，但是还是需要注意一些细节问题。
接线时要注意不要将正负极接反，同时也要注意接线的接触性。
安装时需要选择一个干燥、无尘的地方，避免湿气和粉尘对设备造成损害。
3.外观：凯瑞达张力控制器外观精美，操作简便，同时具有稳定性强、延时响应佳等优点。
二、参数设置1.张力模式：凯瑞达张力控制器具有多种张力模式可选，例如：自动跟踪模式、失速保护模式、预伸模式、楔形模式等。
在使用时需要根据具体情况选择合适的模式，并进行相应的设置。
2.电子秤常数：凯瑞达张力控制器采用电子秤称重的方式进行测量，需要进行电子秤常数的设置，以保证精度和准确度。
3.滞后时间：滞后时间是指张力变化后的响应时间，凯瑞达张力控制器的滞后时间可以进行调节，通常在0.1秒至5秒之间。
4.张力范围：不同的工作场合对张力的要求也不一样，凯瑞达张力控制器的张力范围可以进行调节，以适应不同的工作需求。
5.报警值：凯瑞达张力控制器具有报警功能，可设置报警值，当超出设定范围时即发出报警提示，提醒操作者注意。
三、使用方法1.在开始使用凯瑞达张力控制器前，需要进行一定的参数设置，这样才能够正常操作。
2.按照《使用手册》的要求接线，并进行安装调试。
3.根据不同的工作需求，进行相应的张力模式、滞后时间、张力范围的设置，同时也需要设置报警值，以便在工作过程中发现异常情况时及时提醒。
4.按下“启动”键开启凯瑞达张力控制器，它会自动开始监测工作，当工作过程中出现异常情况时，会进行相应的报警提示。
全自动张力控制器 说明书
全自动张力控制器使用说明书()请务必在使用之前阅读5在打开控制器准备安装和接线之前要断开控制器电源至少要分钟。
正确的配置和安装是控制器正常运行的前提。
对以下几点要特别注意：●容许保护等级：保护接地，只有正确连接保护接地，才能减少外界电磁干扰。
●安装工作必须在无电状态下进行。
●与电网断开后，要等电容放电完毕，才可进行操作。
●不要让任何异物进入驱动器内。
●在使用前，要除去所有覆盖物，以防止装置过热。
●切勿在易燃易爆等危险环境中使用。
●请勿将该产品安装在高温、潮湿等恶劣环境下。
●请勿将产品直接安装在易受震动冲击的环境中。
系列张力控制器是一种高精度数字式可以自动控制卷材张力的自动控制仪器，它可以控制材料的放卷、送料、牵引及收卷张力。
1.1概述D/A 0.1%/●采用高精度转换器，输出精度可达，张力控制更精确。
●可以直接驱动磁粉（电磁）离合器制动器，也可控制变频、伺服等。
●可以接收单路或双路传感器输入信号，自动标定。
●外壳坚固美观，更具有很强的防电磁干扰功能。
接线安装方便。
自动调零，●人性化界面设计，操作十分方便。
●多行液晶显示，中英文菜单，编程简单，方便明了。
●内有密码功能，可以避免误操作改变设定参数。
●带有备份功能，可以将各种参数进行备份。
1.2功能及特点KTC2808●5)LCD 显示器(4)功能设置键(3)电源指示灯)手动控制模式键)自动控制模式键14)输出ON /OFF 键[1] 键锁定键:(1)(8(72) 键锁定指示灯)手动控制模式指示灯)自动控制模式指示灯)输出ON /OFF 键指示灯[2]监视显示切换键:(8)[3]输出ON /OFF :14键()[4]菜单切换键:(16)[5]自动控制模式11键:()[6]手动控制模式12键:()禁止变更设定。
用于显示的项目切换到监视显示器（7）上。
每按键一次，对控制输出进行ON /OFF .每按键一次,输出则重复进行ON --OFF -ON .读出菜单中存储的运行数据.按下自动控制模式键则切换到自动控制模式,LCD 显示器上按下手动控制模式键则在LCD 显示器上显示手动设定画面,手张力（N 或Kg /输出（%）切换一次示张力设定画面,自动控制模式指示灯(10)点亮.可利用数值设定刻度盘(16)进行张力定值的设定.动控制模式指示灯(10)点亮,随后可进行手动运转.1.3 操作界面1）壁挂式安装2）壁挂式安装的螺纹孔尺寸壁挂式安装面板镶嵌式安装的面板切口尺寸平面、立面安装定位孔4M-4244+3-0.5800.5+-172.52-41404-M4*12安装螺钉面板镶嵌式安装2.1 安装CPU 0.5~0.8Nm 系列张力控制器的工作电源为通电前要确认电源电压正确,以免损害控制器.[1]在张力控制器以外应安装急停电路，如果张力控制器出现故障，可以切断供电电源，以保证安全。
张力机的操作使用
张力机的操作使用1.张力机使用1.1.张力机固定1.1.1.主机固定1)尽量将张力机放置在施工线路方向上；2)抽出后支腿销将后支腿放到合适的位置，插入支腿销；3)操作前支腿控制手柄将张力机前支腿固定；注：参照第四章将张力机起动后再完成该步操作。
4)在地锚挂钩处用拉线将张力机固定，并适当调整拉线张力；5)将导线或钢丝绳通过导向滚轮将导线或钢丝绳缠绕在张力轮上，并固定好导向轮架。
1.1.2.导线盘支架固定1)在张力机后方约10米处按所示方向顺张力机导向滚轮放置导线盘支架；2)在线盘支架后方处打入角钢桩，将线盘支架锚固；3)将线盘轴安装在导线盘上，用定位卡子将线盘和线盘轴固定，用吊车将线盘装在支架上，用液压千斤顶调整线盘高度；4)安装尾架动力头，将卡盘卡在线盘支架臂上，插入定位销，并将其上的液压油管按图4所示接管位置连接（快速接头）。
注：连接时应彻底清洗接头处灰尘杂物，谨防进入液压回路造成损坏。
1.2.张力机起动1.2.1.张力机固定后，按下电源开关，插入起动钥匙，顺时针扳动一个位置，对各仪表进行检查，风扇停止指示灯、总刹车接合指示灯、机油压力过低报警灯、充电指示灯亮，其余灯灭；1.2.2.将控制箱内所有手柄置于起始位置，其中：发动机油门控制手柄置于最小位置；主泵操作手柄置于中位；散热回路压力调节阀、尾架压力调节阀、张力轮1张力调节阀、张力轮2张力调节阀均减至最小；风扇工作选择开关均置于关位；1.2.3.再顺时针转动起动钥匙，发动机起动后，调节转速，检查各仪表工作是否正常，除机油压力报警灯和充电指示灯亮外，其余灯灭；检查图补油回路压力表，读数不小于2Mpa；1.2.4.以上均正常时，张力机起动成功。
1.3.张力机操作1.3.1.张力工况时的操作1.3.1.1.具体操作程序1)并轮旋钮应置于关位；2)将牵引工作选择开关置于中位；3)按下总刹车按钮，再分别按张力轮1及张力轮2刹车控制按钮，刹车接合指示红灯灭，刹车开启指示绿灯亮，此时张力轮1、2刹车均打开；4)观察尾架压力表，调节尾绳张力调节阀，一般此压力值在5Mpa左右；5)放线开始，通过相应张力远程调压阀对1、2轮张力分别进行调节，达到要求为止；1.3.1.2.张力预置1)确认主制动器处于制动状态；2)发动柴油机；3)将张力调节阀调至较小位置；4)正确设置牵引选择开关的位置；5)适当增大柴油机油门；6)扳动主泵排量手柄至其满排量的大约1／3位置；7)按照张力表上张力读数的指示，调节张力调节阀使表针指向所需预置的张力值；8)用张力调节阀根部的螺帽锁定目前的调节位置（可根据实际情况采用或不采用）；9)主泵排量手柄回复至中位。
DTC-614 舞蹈机张力控制器 说明书
DTC-614Dancer Tension ControllerCHIH HORNG SCIENTIFIC CO., L TD.TEL : 886-2-28221466 F AX : 886-2-28238003Index1. Introduction．．．．．．．．．．．．．．．．．． 22. Working Principle & features．．．．．．． 33. Electriccharacters．．．．．．．．．．．．．． 44. Flowchart of DTC-614 5function．．．．．．．．．．．．．．．．．．．．．．． 65. Panel6. Dimension & installation．．．．．．．．．．．．．．．．．7connection．．．．．．．．．．．．．．．．．．77. Terminal8. How to operate working modes．．．．．．．99. Table of Parameters．．．．．．．．．．．．．．．．．．1110. Parameters Setting Procedure．．．．．．．．．．．1211. Notices．．．．．．．．．．．．．．．．．．．．．．．1212. Output/diameter connected Diagram 13IntroductionWe have been developing and manufacturing a serial of products for Tension Control System since 1992. Over 20 years growing our business, they are more than twenty series available in the market.DTC-614 is our new generation Tension Controller and high efficiency with our rich experience of automatic control industry, resulted from hearing customers requirement and suggestion. DTC-614 has some remarkable features below and outstanding than other similar series:一 . Executing inertia compensation automatically at processing thesituations of Stop, accelerated and decelerated system。
张力控制器操作说明
张力控制器操作说明1.张力控制器的基本原理2.张力控制器的主要构成张力控制器主要由控制器、感应器和执行器三个部分组成。
其中，控制器负责接收感应器的信号，并根据设定值计算出控制信号；感应器负责检测被处理材料的张力，并将信号传输给控制器；执行器根据控制信号调整卷取或放线装置的工作状态，从而实现对材料张力的控制。
3.张力控制器的操作步骤（1）接通电源并设置参数：将张力控制器连接到电源，根据实际需要设置相关参数，例如材料类型、材料宽度、张力范围等。
（2）安装感应器：根据设备的不同，感应器可以安装在卷取装置或放线装置上。
确保感应器与材料接触良好，并调整感应器的灵敏度，使其能够准确检测到材料的张力。
（3）调整控制器：根据实际情况，调整控制器的工作模式，例如手动模式或自动模式。
手动模式下，操作人员可以通过调节控制器上的按钮或旋钮来实时调整张力；自动模式下，控制器将根据设定值自动调整张力。
（4）监测和调整：在操作过程中，持续监测材料的张力，并根据实际需要进行调整。
如果张力偏高，可以适当减小卷取或放线速度；如果张力偏低，可以适当增加速度或调整卷取或放线装置的工作方式。
（5）记录和分析：定期记录张力控制器的工作参数和材料的张力情况，并进行分析。
根据分析结果，优化操作参数和设备设置，以提高生产效率和产品质量。
4.张力控制器的维护和保养（1）定期检查感应器和控制器的连接线路，确保其正常工作，避免出现松动或短路的情况。
（2）保持操作环境的清洁和干燥，避免灰尘或湿气对设备的影响。
（3）定期进行润滑，确保张力控制器的机械部件正常运转。
（4）定期清洁传感器，以确保其能够准确检测材料的张力。
（5）定期校正控制器，以保证其工作的准确性和可靠性。
总结：张力控制器是一种用于控制张力的设备，在印刷、纺织、电子、包装等行业具有广泛的应用。
其操作相对简单，只需按照步骤进行设置和调整即可。
同时，良好的维护和保养也能够延长设备的使用寿命，提高工作效率和产品质量。

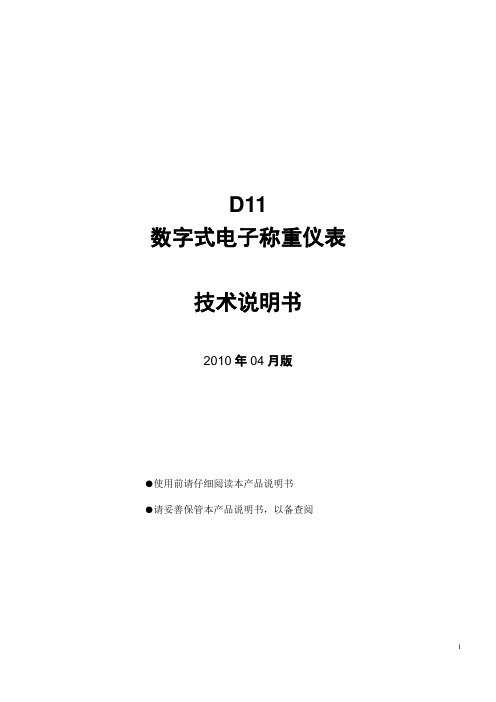

柯力D11技术说明
D11数字式电子称重仪表技术说明书2010年04月版●使用前请仔细阅读本产品说明书●请妥善保管本产品说明书，以备查阅目录第一章技术参数 (1)第二章安装联接 (2)一、仪表与数字传感器的连接 (2)二、仪表与大屏幕的连接使用 (2)三、仪表与电脑的连接使用 (2)四、仪表与蓄电池的连接使用 (2)第三章秤台调试步骤简介 (3)第四章数字传感器调试 (3)第一节修改传感器通信地址和秤台数字传感器组秤 (3)第二节修改数字传感器通讯角位 (4)第三节查看各角位内码 (5)第四节角差修正 (5)第五章标定调试 (7)第一节标定 (7)第二节分度值自动切换 (9)第三节标定误差的修正 (9)第六章其他操作 (10)第一节密码管理 (10)第二节定时关机 (11)第三节系统测试 (11)第四节PC通讯参数设置 (11)第五节参数保存及还原 (12)第六节打印参数设置 (12)第七节自定义打印格式设置 (14)第七节仪表文本信息输入与文本信息删除 (17)第六章信息提示 (20)附录A: 通信协议 (21)附录B：称重单格式示例： (24)附录C：明细表及统计报表示例 (25)附录D：仪表出厂默认参数 (25)第一章技术参数1、型号：D112、数字传感器接口：通信方式RS485信号传输距离最长1000米传输波特率9600、19200 bps激励电源DC12V数字接口能力最多可接16个数字传感器3、显示：7位LED数码管，7个状态指示符。
4、键盘数字键0 ~ 9功能键30个（10个与数字键复合）5、时钟：可显示年、月、日、时、分、秒，自动闰年、闰月；6、大屏幕显示接口传输方式电流环和RS232传输波特率600bps7、串行通讯接口传输方式RS232波特率600/1200/2400/4800/9600/19200可选8、打印接口配置标准并行打印接口，可配接ESPON LQ-300K＋Ⅱ、ESPON LQ-300K、ESPONLQ-680K 、ESPON LQ-730K 、ESPON LQ-1600K（＋）、KX-P1131、KX-P1121、DS-300等宽行打印机，P带热敏微打，P1带针式微打。
张力器使用手册
为了更合理的使用本装置， 在使用之前请认真阅读安全守则。 在彻底阅读完之后请认真 保管此手册. 本守则是为了防止对操作员及周围人造成伤害或造成财产损失而制定的， 因此请务必遵 守。 下面分类的标记描绘了由于未遵守规定和错误地使用器械所引起的危险和损坏的程度。
Danger 操作有误时会有生命及受重伤的危险。 Warning 操作有误时会有生命及受重伤的可能性。 Caution 操作有误时可能会受伤及损害物品。 ·以下分类图示标记显示了需要遵守的描述 此标记显示“禁止”意味着不能执行的 此标记显示“强制”意味着必须执行的 Warning 1 避免受到冲击及抛出，若不依据可能导致故障和火灾。 2 禁止分解或者改造器械，若不遵守可能导致火灾、损坏以及触电。 3 不要在有可能发生燃烧和爆炸的地方使用器械。如果器械在含有产生了诸如丙烷气体，汽 油或灰尘等可燃气体的地方，那么它可能导致爆炸或火灾 4 不要把器械暴露到任何液体附近比如水和溶液。不要在存在水和油脂的环境中使用 Microphone. 5 使用前必须确认发动机电源已切断及设备处于停止状态。 6 在室外使用时，遇到雷雨天气，请切断电源后移到安全的地方。若不遵守则可能导致雷击 和触电 Caution 1 不能把器械存放在一个潮湿、多尘或者是高温的地方。若不遵守可能出现问题。 2 在保养主体时请不要使用有机溶剂（例如稀释剂和苯） 3 不要把器械放在诸如摇晃的的桌面等不稳定的地方， 这可能引起器械坠并导致损坏和其它 问题。 4 曲臂式 Microphone 的 ARM 是一个柔性的 pipe，但是也不能弯曲道一个过小的角度。在距 离扩音器顶部和连接器的底部 20mm 以内请不要弯曲。而且，不能使劲地抓住拉伸或者扭 曲 Microphone（sensor）以及 ARM，不能使劲地抓住拉伸或者扭曲 Microphone（sensor）以 及 ARM，不要握住或扭曲 Cord 式 Microphone 的 Microphone 和电磁 sensor 5 不要把器械留在暴露在太阳的直晒下高温的地方或者在烈日下晒着的车内。 如果不遵守则 可能导致仪器的变形或其它问题
张力控制器说明书
Haian Lanmeca Electromechanical Equipment Co., Ltd, which was founded in 1974; the main product families are magnetic powder clutch / brakes, tension controllers, torque testing system. In China it is one of the earliest corporation to R&D and industrialize these kind of products for mass production. Today hundreds of employees with around 30 engineers commit themselves to the company. Cooperating with famous universities, such as Fudan university, Tongji university, Tsinghua university and Beida university, aiming at worldwide advanced technology, the corporation develops more reliable、 durable and beautiful devices for customers. For magnetic powder clutch / brakes families, the corporation strictly complies with China Administration of Machinery Industry Standard: JB/T5988-1992 and JB/T5989-1992. It acquired ISO9001 c e r t i f i c a t i o n i n 2006 and EU certification in 2008. To ensure high quality products, the corporation set up one cast steel workshop to control material composition at the beginning of manufacturing process; largely use the digital-control lathes & CNC machining centers for process precision; at the end of process ,all the products will have functional test by torque testing system ( from 0.5 to 60000 N.m ) to guarantee high reliability. After year to year unremitting efforts, the corporation grows to land area of 30000 SQM & workshops 10000 SQM, fixed assets value of RMB 20 Million, and realized output 20000 units /sets in 2009. High quality and sound after sales service system bring more than 3000 worldwide customers to us. After collaborate with and delivery many excellent products to China Aerospace & Aviation Military Corporation, the company is authorized as a supplier to form a complete set for China Jiuquan Satellite Launch Center. Lanmeca, reliable partner! Lanmeca locates at new Haian city in the beautiful coast of Yellow Sea in East China. Welcome to Lanmeca! Sincerely looking forward to your valued suggestion and cooa a a a
ZXT-C 系列自动恒张力控制器 说明书
１８、数值设定旋钮： 调整或设定张力控制器 的数据。
１９、手动开关：按此 开关张力控制器将选择 手动调整张力的模式
工作，同时手动模式指 示灯亮。
２０、手动模式指示灯 ：此指示灯亮时指控制 器处于手动模式。 ２１、预输出开关：若 自动张力控制器工作于 收卷模式进行动态换
轴时，需要先将待工作 的收卷轴预先启动，此 时可按此开关 可以使待工作的收卷轴 按设定的换轴输出比例 运行。
R
ZXT-C 系列自动恒张力控制器使用说明
P1
一、型号说明
ＺＸＴ－Ｃ－６００
表 示 最 大 使 用 张 力 ６００表示６００牛顿
版本型号
产品系列名称
二、控制器及张力检出器外型尺寸
２２８ＭＭ
１５５ＭＭ １４８ＭＭ
测量 设定 输出 输出
１５０Ｎ １５０Ｎ Ａ＝０４５．０％ Ｂ＝０２０．０％
Ｎ ％
输出／ＯＵＴＰＵＴ 自动／ＡＵＴＯ 手动／ＭＡＮＵＡＬ
→
★ 输入端口ＭＩ３预启动输入与操作面板的“ 预启动”功能相同。
★ 磁 粉 输 出 端 Ｐ １ 、 Ｎ １ 和 Ｐ ２ 、 Ｎ ２ 切 不 可 以 连 接 在 一 起 。
R
ZXT-C 系列自动恒张力控制器使用说明
P9
主机
ＲＳ４８５
ＺＸＴ－Ｃ
ＺＸＴ－Ｃ
ＺＸＴ－Ｃ
主机同时控制多台张力控制器
２２、 换轴开关：用来选择Ａ 轴为工作轴或Ｂ轴为工 作轴。
五、恒张力控制原理
该 自动恒张力控制器的工作原理为两只张力检出器测量到实
际目标张力（即测量张力），与人为设定所需的工作张力（即
设定张力）相比较，如果两个比较的张力相等时，张力控制器
不调节输出比例，而两个比较的张力不等时，张力控制器将判
张力控制器操作说明
张力控制器操作说明张力控制器操作说明1.引言本文档是针对张力控制器的操作说明，旨在帮助用户正确使用该设备。
在使用本设备之前，请务必仔细阅读本操作说明。
2.设备概述张力控制器是一种用于控制张力的设备，主要用于各类张力控制场合。
本设备具有以下主要特点：●高精度：能够精确控制张力的大小；●稳定性：能够稳定地维持张力的设定值；●易操作：简单的界面和控制方式；●多功能：可根据实际需求进行相关参数的调节。
3.安装a.放置设备：将设备放置在平稳的地面或安装在固定结构上。
b.连接电源：将电源线插入设备的电源插孔，并将另一端插入适配器或电源插座。
c.连接感应器：根据实际需要，将感应器与设备的相应接口连接。
4.界面说明a.显示屏：设备配备了液晶显示屏，用于显示相关参数和操作状态。
b.按钮：设备的操作按钮包括上、下、确认和取消按钮，用于设置和确认相关参数。
c.输入接口：设备提供了多个输入接口，用于连接外部设备。
5.操作步骤a.打开设备：按下电源按钮，设备开始运行。
b.设定张力值：通过操作界面的上下按钮设置所需的张力值。
c.确认设置：按下确认按钮，设备保存并开始控制张力。
6.参数调节a.界面操作：通过界面上的设置选项，可以调节相关的参数，如灵敏度、反馈系数等。
b.外部接口：可以通过外部接口连接电脑或其他设备，使用专门的调节软件来进行参数调节。
7.故障排除a.电源故障：检查电源线是否插紧，插头是否损坏。
b.显示屏故障：重启设备。
c.控制张力不准确：检查感应器是否正确连接，是否存在外部干扰等。
8.附件本文档涉及的附件包括设备安装图纸、电源适配器说明书等，详见附件部分。
9.法律名词及注释1.张力：指物体受到的拉力或压力。
2.控制器：指用于控制某个设备或系统运行的装置。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
危险： 错误操作时 , 会引起危险，并可能导致重伤或死亡。 小心： 错误操作时，会引起危险，并可能导致中等程度的伤害或轻伤， 也可能造成财产损失。 然而，即使是 无论是 禁止， 小心中记录的事项，在有的情况下也可能导致严重的后果。 小心标志都记录重要的提示内容，请一定遵守。
危险还是
强制标志说明如下所示：
其他功能介绍 ..................................................................25
1. 显示功能 .......................................................................25 2. 显示输出功能 ...................................................................25 3. 张力设定 .......................................................................26 4. 卷径菜单 .......................................................................26 5. 过滤菜单 .......................................................................27 6.PID 调节 ........................................................................28 7. 保持功能 .......................................................................29 8. 不停机功能 .....................................................................30 9. 紧急停车功能 ...................................................................31 10. 缓冲启动功能 ..................................................................31 11. 延时功能 ......................................................................32 12. 惯性补偿功能 ..................................................................33 13. 锥度功能 ......................................................................34 14. 报警功能 ......................................................................35
2
卷材张力控制系统使用说明读）
安装、使用、维修、检查之前，请务必仔细阅读本使用说明书。请在具有 正确使用设备能力的前提下，熟知安全信息和注意事项之后使用张力控制系 统。 在使用说明书中，将安全注意分为 危险和 小心两个等级。
1. 张力检测器反馈模式 .............................................................14 2. 卷径测量模式 ...................................................................18 3. 浮辊模式 .......................................................................21
卷材张力控制系统使用说明书 P1.10
7
ጝሁႠీ!ਝൽጆॆ
简介
注意
Techmach 公司有权更新产品和说明书而不包括已售出的部分； 在本装置的安装过程中，安装人员应遵守当地的相关规定； 本装置应由专业技术人员来安装和启动； 本装置允许人工搬移。
3
ጝሁႠీ!ਝൽጆॆ
接线或检修作业，必须先断开电源，并用万用表确认开关电源无电压后才
可进行，否则可能会引起触电； 开关电源必须切实做好接地； 接线和检修作业，应由专门的技术人员进行； 张力控制器必须在安装好以后才能接线，否则可能会引起触电； 不要损伤电缆或强拉电缆，也不要用电缆悬挂重物或挤压电缆，否则可能 会引起触电。
中英文菜单树 ..................................................................38 故障分析与排除 ...............................................................40 保养、维护 .....................................................................42 运输、 储存 ......................................................................42 生产保证、 售后服务事项 .......................................................43
卷材张力控制系统
Web Tension Control System
使用说明书
( 张力控制器：DTC - 11)
卓越性能�卷取专家
ጝሁႠీ!ਝൽጆॆ
快速操作说明
一、控制器操作界面：
进入控制器菜单：在 2 秒内连续按 Esc - Ent - Esc - Ent - Esc 同时按上下键，此时最后一位参数下面出现闪烁的光标，表示可以修改这一位上的数 值，按上下键修改后按确认键，光标向前移一位，再修改这一位上对应的数值，以此 类推，当修改完最高位并按确认键后，光标消失，所有更改已存储； 在修改过程中，可以按 Esc 退出， MANUAL 或同时按 UP 键和 ENTER 键进入 HOLD( 手动 ) 模式，控制器根据 Hold 参数的 设置固定输出。 TENTION OFF 或同时按 DOWN 和 ENTER 键 进入 Free wheel( 释放 ) 模式， 控制器零输出。 按 Esc 退出当前模式，控制器回到按下组合键之前的控制状态。 在控制模式下按向上键或者向下键更改产品工作状态时所需标准张力值，更改之后按 ESC 键自动保存退出。
4
卷材张力控制系统使用说明书 P1.10
ጝሁႠీ!ਝൽጆॆ
请在以下环境条件下，保存和使用本机： 张力控制器、张力传感器： 环境温度：-10℃～ +50℃（不结冻） 环境湿度：90%RH 以下（不凝结） 保存温度：-20℃～ +65℃（不结冻） 保存湿度：90%RH 以下（不凝结） 高 度：海拔 1000m 以下 振 动：5.9m/s2 以下 小心 张力控制器、张力传感器一定要牢固地固定在机械上，否则会影响检测精 度，甚至造成 设备损坏； 2）接线 小心 接线必须正确可靠，否则可能会造成开关电源或控制器损坏。 3）试运行和调整 小心 在运行前请调整并确认参数，否则运行时可能会出现无法预期的情况； 极端的参数调整或改变可能会引起运行不稳定。 4）使用 小心 为了确保可以及时停止设备的运行，并可断开电源，请设置外部紧急停止 开关； 非厂家专业人员不要将机器拆开维修； 不要对机器进行改装。 5）异常处理
禁止 ( 不可做的事项 )，如在“严禁火种”的场合表示为 强制 ( 必须做的事项 )，如在“必须接地”的场合表示为
本使用说明书中，在不会造成财产损失的注意事项，及其它功能方面的注
意事项用 注意加以区分。读完本说明书后，请将它保存在使用者随时可以 得到的地方。 1、防止触电，应注意以下事项：
危险
卷材张力控制系统使用说明书 P1.10
● 控制器小巧美观，安装方便，节省空间。 ● 操作方便，更改目标值只需按向上或向下键轻松实现。 ● 控制器采用全新的数字技术，功能强大，控制精度高，抗干扰能力强。 ● 可多种语言选择（英、法、德、意大利语）。 ● 接线方便安全。
主要功能：
● 采用人工智能技术，可以兼容市面上几乎所有张力检测器； ● 可进行浮辊张力控制； ● 可进行卷径计算模式； ● 带有 4A 功率输出，无需外接功率放大器 ● 放卷带有缓冲启动 ● 收卷带有惯量补偿模式和锥度控制模式 ● 可方便存储相关的控制参数
2、关于防止火灾，应注意以下事项： 小心 不要用易燃物安装张力控制器，否则可能会引起火灾； 3、关于防止损伤，应注意以下事项： 1）开关电源的输入电压必须要符合使用说明书的规定，否则可能导致开关 电源严重损坏。 2）正负极性接线方向 (+,-) 必须正确，否则可能导致开关电源严重损坏。 4、其它注意事项 请充分注意以下各注意事项。错误操作可能引起机器故障、人身伤害或触电。 1）搬运和安装 小心 请根据机器的重量，使用正确的搬运方法； 请不要超过规定的数量堆放产品； 请不要以拖拉线性驱动器的电缆来搬运线性驱动器； 请在可承重的地方，按照使用说明书所述的方法进行安装； 不要站立在机器上，也不要在机器上放置重物； 张力控制器和张力传感器是精密仪器，不要使其坠落或遭受强力冲击。
8
卷材张力控制系统使用说明书 P1.10
ጝሁႠీ!ਝൽጆॆ
系统构成
张力检测器 模拟输入 张力设定 锥度设定 卷径、张力信号 24�VDC 浮辊电位器
控制器 运行停止
张力显示表
电气调节器
磁粉离合器 磁粉制动器
气动离合器 气动制动器
AC伺服放大器 变频器
