第六章 印版制作
印前工艺第六章文件输出第三节激光照排机
2、重复定位精度 重复定位精度是指各色版上图象位置的准确程度，通 常以第一色版和最后一个色版重叠的误差计算。单色印 刷品不需要套印，因此对套准精度要求不高，但对于彩 色印刷来说，套准精度是一个非常重要的参数了。彩色 印刷需要分色，一个彩色版需要分解成CMYK四张分色 胶片输出。要求输出的四张胶片精确一致，相互之间误 差极小，否则重复套印时会产生误差，影响彩色印刷质 量，这就对照排机的重复定位精度提出了很高的要求。 一般绞盘式激光照排机重复定位精度误差15ūm左右,外 鼓式激光照排机重复定位误差小于10ūm。内鼓式激光照 排机重复定位误差小于8ūm。
二、激光照排机
１９７６年，英国蒙纳公司将激光扫描技术应用到照相 排字机上，制成激光照相排版机。 激光照排机是利用电子计算机对输入文字符号进行校对， 编辑处理，再通过激光扫描技术曝光成像在感光材料上， 使扫描光束亮度高，经聚焦后到极细的光束，其扫描分 辩力可达40线/MM，因此这种照排机能较好地再现文字 字形轮廓和笔锋，照排的文字质量高，排版速度快，已 成为文字排版的主力军。 经过二十多年的不断发展，技术日益完善，从使用激光 光氦氖（HE-NE）激光，氩离子激光和发光二级管（LED） 等，从扫描方式不同来看有，绞盘式和机械式滚筒扫描 （外鼓式扫描和内鼓式滚筒）等几种主要方式。
4．虚鼓式照排机(Virtal drum imagesetters)
虚鼓式照排机结构与内滚筒式照排机 相似。不同之处是它利用菲林film直接环 于两边支撑环上，以菲林作为鼓，故称虚 鼓。
激光照排机的主要性能参数
1、记录精度 记录精度是指照排机可以记录的最小光 点尺寸和光点的密集程度，即记录分辨率，是照排机最 重要的输出精度指标。通常用每英寸上可以扫描多少个 光点（DPI），或者多少条扫描线（LPI）来表示。因为 印刷图像网点是由很多激光束形成的，激光光斑越小， 组成网点的光点数就越多，所能形成的图像灰度级变化 也就越多，或者在保证灰度级数的条件下使网点尺寸更 小，即获得更高的加网线数。记录分辨率中档照排机为 1200~2500DPI，高档照排机在3000DPI以上。实际使用 中，分辨率并不是越高越好，过高的分辨率会给光栅格 图像处理器（RIP）带来很大的工作负荷，减慢输出速 度，用户应根据自己的工作需要合理选择。
第六章 CTP版材的制作技术
6.4 CTP技术的质量控制 印版阶调的三种观点 数字测控条 版材阶调测量办法
印版阶调的三种观点 印版阶调不做任何调整，所有的阶调变化都在 印刷机上控制。 利用网点扩大函数换算后，在印版上输出网点， 以补偿印刷网点增大。 印版上的阶调值应与普通PS版上的阶调值相同， 这样才能保证印刷出的样品正确。
数字测控条 由于省去了胶片，所以要想控制印版上网点变 化情况，就必须利用数字测控条直接再现到印 版上。 数字测控条是利用PS语音编写的页面图像信息。
版材阶调测量办法 版材阶调测量办法 分光光度计和密度仪 a=(1-10-DR/n)/1-D-Dv/n a :网点百分比 DR:网点区域的光学密度 n:补偿系数 Dv :实地密度 印版扫描仪
热敏CTP版 热敏版材除了可在日光下操作和拥有极高的解像 力外，亦同时可免却网点增大或曝光时间过长所 引起之问题，故深受业内CTP用户之推崇，现已 成为计算机直接制版发展的未来方向。
热交联版材
热烧蚀版
热敏CTP版的特点： 对可见光不敏感，可在明室中使用。 印版利用红外激光使印版发生热交联反应。当 温度超过临界值后反应进行，否则印版不会发 生任何反应。 成像质量高，网点清晰。 耐印力高。
根据曝光方式可分为 Flat-bed plate imagesetters平板式 external drum plate imagesetters外鼓式 internal drum plate imagesetters内鼓式
外鼓式
内鼓式
CTP工作原理
1. 由激光器产生的单束原始激光，经高速旋转光学裂束 系统分裂成多束（通常是200-500束） 2. 极细的激光束每束光分别经声光调制器按计算机中图 像信息的亮暗等特征，对激光束加以调制后，变成受 控光束。 3. 经聚焦后，几百束微激光直接射到印版表面进行刻版 工作，通过扫描刻版后，在印版上形成图像的潜影。 4. 显影后，计算机屏幕上的图像信息就还原在印版上供 胶印机直接印刷。
第六章凹印新技术
第六章凹印新技术§6-1 凹印新技术综述§6-2烟包的单凹+胶印工艺 §6-3 木纹装饰纸的凹版印刷 §6-4 铝箔纸的凹版印刷§6-1 凹印新技术综述凹版印刷的优势1．墨层厚实，墨色均匀(不同批次均可达到)平、凸印：用网点面积大小或线条粗细来表现画面层次。
凹印：是靠印版表面凹下去的深浅来表现层次。
凹版印刷的优势2．适应介质广泛。
凹印适用的介质非常广，PVDC、PET、PE、NY、CPP、OPP、BOPP、复合薄膜、纸张等。
凹版印刷的优势3．产品适应范围更广泛。
软包装在包装类产品所占的比重，国外发达国家已占65～70％，而我国只占5％～8％。
我国的发展潜力有：奶业市场、果汁饮料和其它饮料业、蔬菜汁加工业、中药制剂业、保健饮料等。
各种复合材料在包装业得到了广泛应用，世界软包装业采用的复合包装材料也将向抗菌性、高阻热性、功能性、智能性等方面发展。
凹版印刷的优势4．凹印设备的综合加工能力强。
可附加上光、复膜、涂布、模切、分切、打孔、横断等工序。
各种各样纸质包装，例如购物袋、商品袋、垃圾袋、冰箱保鲜袋等，工业品包装、家庭日用品包装、服装包装、医药包装也大量采用塑料软包装，各种固体包装盒、液体包装盒、烟包类、酒包类等都需要凹印设备的综合加工。
第六章凹印新技术电子雕刻凹版和激光雕刻凹版技术 数字打样水性凹印刷油墨的开发与使用无轴传动技术及自动换卷装置组合印刷木纹装饰纸的凹版印刷电子雕刻凹版技术雕刻刀的驱动原理电子雕刻凹版技术无软片电子雕刻----所有的图像数据、设备驱动参数等信息都以数字化形式传输到电子雕刻设备上。
发展方向---智能化和高频雕刻技术智能化：包括自动试雕、自动快速越过非雕刻区域、自动更换版滚筒等。
雕刻频率：是影响电雕系统效率的瓶颈。
因而研制更高频率的电磁雕刻头一直是电雕系统生产企业的主要研究方向。
电子雕刻凹版技术雕刻刀驱动原理激光雕刻凹版定义：利用激光作为雕刻工具在印版滚筒上雕刻出网穴的方法。

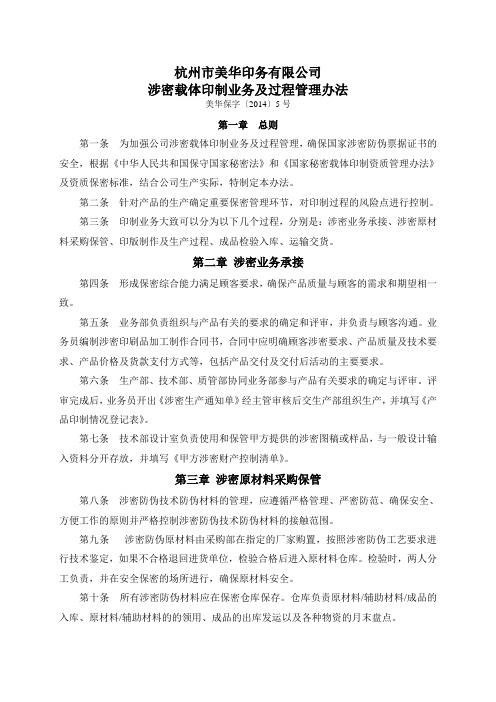

公司涉密载体印制业务及过程管理办法
杭州市美华印务有限公司涉密载体印制业务及过程管理办法美华保字〔2014〕5号第一章总则第一条为加强公司涉密载体印制业务及过程管理，确保国家涉密防伪票据证书的安全，根据《中华人民共和国保守国家秘密法》和《国家秘密载体印制资质管理办法》及资质保密标准，结合公司生产实际，特制定本办法。
第二条针对产品的生产确定重要保密管理环节，对印制过程的风险点进行控制。
第三条印制业务大致可以分为以下几个过程，分别是：涉密业务承接、涉密原材料采购保管、印版制作及生产过程、成品检验入库、运输交货。
第二章涉密业务承接第四条形成保密综合能力满足顾客要求，确保产品质量与顾客的需求和期望相一致。
第五条业务部负责组织与产品有关的要求的确定和评审，并负责与顾客沟通。
业务员编制涉密印刷品加工制作合同书，合同中应明确顾客涉密要求、产品质量及技术要求、产品价格及货款支付方式等，包括产品交付及交付后活动的主要要求。
第六条生产部、技术部、质管部协同业务部参与产品有关要求的确定与评审。
评审完成后，业务员开出《涉密生产通知单》经主管审核后交生产部组织生产，并填写《产品印制情况登记表》。
第七条技术部设计室负责使用和保管甲方提供的涉密图稿或样品，与一般设计输入资料分开存放，并填写《甲方涉密财产控制清单》。
第三章涉密原材料采购保管第八条涉密防伪技术防伪材料的管理，应遵循严格管理、严密防范、确保安全、方便工作的原则并严格控制涉密防伪技术防伪材料的接触范围。
第九条涉密防伪原材料由采购部在指定的厂家购置，按照涉密防伪工艺要求进行技术鉴定，如果不合格退回进货单位，检验合格后进入原材料仓库。
检验时，两人分工负责，并在安全保密的场所进行，确保原材料安全。
第十条所有涉密防伪材料应在保密仓库保存。
仓库负责原材料/辅助材料/成品的入库、原材料/辅助材料的的领用、成品的出库发运以及各种物资的月末盘点。
第四章印版制作及生产过程第十一条生产部确定产品工艺要求，提供菲林给晒版室进行PS版制作，生产班组领取PS版进行生产。
第六章中国古代科技与发明--第二节四大发明
欧洲文艺复兴初期四种伟大发明的传入流播， 对现代世界的形成，曾起重要的作用。造纸术 和印刷术，替宗教改革开了先路，并使推广民 众教育成为可能。火药的发明，消除了封建制 度，创立了国民军制。指南针的发明导致发现 美洲，因而使全世界，而不再是欧洲成为历史 的舞台。
——卡特《中国印刷术的发明和它的西传》
步枪。
元代火铳
元至顺三年铜炮
“火龙出水”是我国古代明朝时期水陆两用的 火箭，也是二级火箭的始祖。
明朝时创造了早期的自动爆炸的地雷、水雷和定时 炸弹，这些火药武器在当时都是世界上最先进的。
火药的影响
➢ 火药的发明开始了军事方面的一场具有历史意义的 技术和战术革命，各种各样的火器被制造出来了。 ➢火器的强大威力改变了战争的面貌，改变了军队的 编制、战法和整个指挥系统。改变人类作战的方式， 使冷兵器时代进入热兵器时代。 ➢对欧洲资产阶级革命的影响：成为资产阶级战胜封 建势力的重要武器。 ➢火药还用于开采矿山。 ➢对文化娱乐也起到了巨大的促进作用。
本节结束
北宋四种指南针之一。其结构是：以独根蚕丝 用蜡连接磁针中部，悬挂于木架上；架下放置 方位盘，静止时，因地磁作用，其两端分指南 北。
指南龟是将一块天然磁石放置在木刻龟的腹内，在木 龟腹下方挖一光滑的小孔，对准并放置在直立于木板 上的顶端尖滑的竹钉上，这样木龟就被放置在一个固 定的、可以自由旋转的支点上了。由于支点处摩擦力 很小，木龟可以自由转动指南。当时它并没有用于航 海指向，而用于幻术。但这就是后来出现的旱罗盘的 先声。
课前导入
第
六
学富五车
中 国 传
章 中 国 古
战国时有个思想家叫惠施，人称他博 学多才、学富五车。原来，他旅行时也爱
统 代 学习，随车装着爱看的书。其实这些书是
第六章 通道和蒙版
关于通道的操作
新建
复制 删除 分离 合并
6.2 蒙版
蒙版是一种通常为透明的模板，是在图层上
面加一层看不见的遮盖，不过可以用画笔和 渐变来编辑。 图层蒙版；快速蒙版
6.2.1 图层蒙版
蒙版控制着图层或图层组中的不同区域如何 进行隐藏和显示。通过更改蒙版，可以对图 层应用各种特速效果，而部分不 显示，灰色的部分半隐半现。蒙版是用8位灰 度通道形式存储的。
Alpha 通道
保存选区及制作选区。
Alpha
通道实质上是一幅灰度图像，因此可 以像编辑普通图像文件一样编辑和修改。
专色通道
印刷专色 专色通道，可以保存专色信息的通道——即可以作为一个专 色版应用到图像和印刷。 专色油墨是指一种预先混合好的特定彩色油墨(或叫特殊的 预混油墨)，用来替代或补充印刷色(CMYK)油墨，如明亮的 橙色、绿色、荧光色、金属金银色油墨等，或者可以是烫金 版、凹凸版等，还可以作为局部光油版等等，它不是靠 CMYK四色混合出来的，每种专色在付印时要求专用的印 版 (可以简单理解为一付专色胶片、印刷时为专色单独晒版)， 专色意味着准确的颜色。 专色在显示器上的呈现效果，与印刷在纸上的效果不是很接 近，甚至很不接近(比如金、银)。这只是为了便于在屏幕上 预览颜色和精确定位。
应用蒙版的效果图
6.2.1 快速蒙版
可以将任何选区作为蒙版进行编辑
将选区作为蒙版来编辑的优点是几乎可以使
用任何工具或滤镜修改蒙版
课堂练习
抠图 1、复制蓝色通道； 2、通道反色。输入色阶：0、0.49、89 3、擦去主体部分的黑色 4、魔棒工具，容差20，选择白色部分，再反选。收 缩选区2象素，羽化3象素。用黑色填充。 5、用橡皮擦做最后的调整 6、载入选区。新建图像，粘贴 利用蒙版混合图层
颜色科学课件：第6章色彩分解
电子原稿的制作过程
6
影像来源是传统135的彩色正片、负片或黑 白片，经过底片扫描和讯号处理等程序后，即可
转写在影像光碟上，也就是将卤化银影像转变成 数字化的信号，存储在光碟中。
①在扫描机扫描时，可将软片上的影像转变成R、 G、B (红、绿、蓝三原色) 的数字信号。每张影 像所占存储容量约为18 MB，每张光碟只能存30 张左右的135软片上的影像。
(b) 光学媒体(CD)：指存储量大，可靠性好，寿命长。 CD 的 读 写 设 备 为 CD-ROM ， 价 格 低 、 耐 用 性 好 ， 成为传输文件的良好媒体。
(c) 磁光媒体(MO)：MO盘是由常温下抗磁场损坏的材 料制成的。MO驱动器用激光将MO盘加热到一定的 温度，盘表面的磁性颗粒可由读／写头产生的磁场 重新对准。与其他媒体相比较，具有数据密度高和 存储的信息可靠、稳定等特点。磁光媒体集中了磁 性和光学媒体的优势。和磁性媒体不同，磁光盘不 受磁场的影响；和光学媒体不同，磁光盘可多次写。 MO的存储容量为640 MB，寿命为30年。
6
第
色彩
六 章
分解
第六章 色彩分解
6
彩色印刷工艺流程(从色彩学的角度)： 色彩分解、颜色色彩传递、色彩合成。
色彩分解：利用照相或电子扫描技术，把原稿中 RGB 3种色彩信息从混合状态中分解开来，并形 成各自在画面上分布情况的单色影像。
6.1 彩色原稿
原稿居组成印刷品的五大要素(原稿、印版、 油墨、承印物、印刷机)之首，是原稿制版工艺 的原始复制的基础和依据。原稿质量的优劣直接 影响印刷品的质量。因此，重视原稿的质量和原 稿的复制适性是一个非常重要的问题。
黄分色阴片由蓝紫滤色镜制得。蓝紫滤色镜
透过相同色光蓝紫光而吸收了相反色光黄光，因 此，原稿上黄色或黑色区域均不能使感光片露光 而不产生曝光密度。黄分色阴片上蓝紫区域的密 度值最高而黄和黑色区域均是透明的。
第六章：柔性版制版原理及工艺-第五章柔性版制版原理及工艺
第六章柔性版制版原理及工艺第一节柔性版印刷概述一、柔性版印刷概念柔性版印刷作为特不的凸印方法，最初被称为“苯胺印刷〞，以用苯胺染料制成的挥发性液体油墨而得名。
最初的苯胺印刷出现于20世纪初，当时采纳的是手工雕刻橡皮版，只能印制大色块、简单图案等。
到20世纪30年代出现了玻璃纸，不能用凸版、平版印刷，而凹印费用又高，但苯胺印刷可在玻璃纸上印刷，同时又可进行卷筒印刷，因此受到人们重视。
50年代后，聚乙烯薄膜的出现并大量应用在包装上，又进一步促进了苯胺印刷的开展。
随着苯胺印刷的逐渐成熟，印刷方法、使用设备和油墨不断完善，又研制出新型油墨。
到1952年美国包装学会第十四届学术讨论会上正式将“苯胺印刷〞改为“柔性版印刷〞。
我国印刷技术标准术语GB9851.4-90定义：柔性版印刷是使用柔性版，通过网纹辊传递油墨的印刷方式。
在印刷过程中，油墨从墨槽经输墨辊传到网纹辊上，再传到印版上，经与压印滚筒之间的接触，把油墨传递到承印物上。
二、柔性版印刷特点柔性版印刷具有以下特点：1.使用的是以醇类为要紧溶剂的低捻度挥发枯燥型油墨，枯燥速度快，适应柔印高速多色的印刷。
油墨无污染，属于绿色环保印刷。
2.柔性版是一种光敏橡胶型的印版，柔软可弯曲曲折折曲曲折折折折同时具有弹性。
肖氏硬度一般在25—60，对油墨的传递性好。
3.采纳轻印压进行印刷。
4.承印物特不广泛，而且具有良好的印刷质量。
5.生产效率高，操作维修方便，印刷速度高，一般为胶印和凹印的1.5-2倍。
6.投资少，所用设备投资远低于胶印和凹印，而且制版周期短，运输费用低，收益高。
第二节柔性版一、柔性版的起源和开展柔性版的印刷质量在特别大程度上取决于柔性版版材的质量，柔性版版材最初起源于橡皮版，有手工雕刻橡皮版和铸造橡皮版，现在应用已特很多。
后来柔性版逐渐向感光树脂版开展，又分为固体感光树脂版和液体感光树脂版。
固体版开展特别快，制作印版也十分简单；液体版可形成不同的硬度、厚度和浮雕深度。
2016年度出版专业职业资格考试中级理论与实务知识(第六章)
第六章书刊印刷第一节书刊印刷常用术语（P262）▲▲▲一、计量单位方面的术语：印张、色令、令、方、定量、令重等印张：全张纸幅面的一半两面印刷后为一个印张；一个印张折合的书页面数＝书页开数；书页数＝1/2开数如果某书刊印张数为非整数，而其书页数为奇数，一般就应缩减1页或增加1页空白页。
但纸张费用占成本50％时不宜。
1.印张及令、方1令＝500张全张纸＝1000张对开纸（印张）＝1000方2.色令：平版印刷的基本计量单位，常用于计算印刷工价，如35元/色令；1令纸（全张500张）单面印1次便为1色令。
1000张对开纸单面印1次为1色令，又称“对开色令”或“对开千印”；1印张＝2/1000色令＝0.002色令。
⑴书心：色令数＝纸张令数*印刷面数*印刷色数；书心用纸令数＝当册印张数*印数/1000；书心色令数＝单册印张数*印数/1000 *印刷面数*印刷色数。
⑵封面：封面用纸令数＝印数/（封面纸开数*500）？封面色令数＝印数/（封面纸开数*500）* 印刷面数*印刷色数？3.定量和令重定量俗称“克重”，是单位面积纸张的质量，以“克/米2”表示，纸定量为25～250克/米2，超过的称“纸板”。
令重是1令全张纸的质量，以“千克”表示。
市场上纸张销售的计价单位多用“吨”，这是为了贸易而用的。
因此，计算印刷用纸成本时常需将令数换算成吨数，其公式为：用纸吨数＝令重×用纸令数÷1000令重=(单张纸面积×定量×500)÷1000二、书刊装帧加工的相关专业用语1）共用书心：折好的书贴按规定顺序组配、订合后的半成品（毛本书）。
书封：平装书刊的封面；书壳：精装书的封面；书背：书帖配成册后粘联在一起的平齐部分；书脊：书背左右两条边缘（棱）；钢线：书刊面封和底封上在靠近书脊处压出的直线压痕，一般用于平装本；书槽：精装本套合加工后在书壳面封和底封上靠近书脊处压出的槽沟，仅用于精装本。
印刷作业指导书(二篇)
印刷作业指导书一、目的：为了提高产品质量、降低生产成本、提高生产效率、缩短交货周期，促使大家养成一种良好的习惯，特定以下细则：二、使用范围：印刷所有机台操作人员三、具体细则：1技术要求：1.1分线压痕尺寸误差不得超过2mm。
1.2成片方正度对角线相差不能超过5mm。
1.3叠角漏洞直径不大于5mm。
1.4压痕线宽度不得大于1.7mm，折线居中不得有破裂断线，不允许有多余的压线。
1.5接合边宽度35____5mm。
1.6图案文字清晰不露白。
1.7图案文字居中，如有偏斜其斜度不得偏离水平线5mm。
1.8套色正确色条不重叠，墨色均匀要求一致，其他纸面不准有墨痕。
1.9印刷位置、字体、颜色与印刷唛头要求要一致。
2操作说明：2.1开机前，检验机台个零部件是否完好，有无松动，机器上有无障碍物。
在各润滑处加入适量的润滑油。
2.2检查开槽部2.3按通电源、气源。
2.4开动主机，检查各按钮是否正常。
2.5认真查阅生产流程单，检查用料是否符合生产流程单要求，将印刷调好的油墨注入墨桶。
2.6按流程单要求，调整刀具、压轮。
2.7墨辊合拢，启动墨辊电机，上墨并检查墨量大小，将印刷版帖在滚筒上，移好位置。
当生产出第一片产品时，操作人员要进行首检，要求尺寸正确。
箱角无明显漏洞、包角。
印刷与印刷唛头一置。
2.8首检合格后进入批量生产，对批量生产过程中要经常抽查，如有问题及时停机。
2.9按照流程数量要生产完毕，添写流程单或标签及工作日报表，并且把流程单或标签挂在此堆纵切面右上方，拉到下道工序。
拆掉印版2.10每天下班应先清洗墨辊，水排干净后，把墨棍分开，关闭电源、气源。
3注意事项：3.1在生产中如有任何问题或故障应立即停机检查。
机器工作当中，手不能伸入机器；如纸板错位进入机器不能去拖拉纸板。
3.2对印刷小的纸板或弯曲的应注意安全。
3.3印刷机需合拢时，手必须离开将要合拢的墙板，以防被压手。
3.4对于墨辊，每天下班要清理干净并分开，不能长期空转。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
投影放大法
第六章 印版制作
第五节 打样
打样就是通过一定的方法从拼组的图 文信息复制出校样的工艺，它是印刷工 艺过程中用于检验印前制作质量的一个 必要工序，在印刷生产与管理中起着重 要的作用。
第六章 印版制作
1.作用
检查前工序的复制质量 为印刷提供基本的控制数据和标准的 彩色样张 为客户提供签样样张 作为小批量复制的印刷品
配臵16个电雕刻针的电雕机
4.激光雕刻：
激光雕刻是应用一路或多路高能激光束 射在滚筒表面的镀层（金属层或基漆层） 上，使其熔化或者部分汽化，以形成下凹 的网穴。 日前正在运用中的激光雕刻技术所形成 的网穴与传统凹版相同，深度不同、宽度 相同。
激光刻膜法：
又称激光雕刻基漆层技术，其工艺方 式是雕刻加腐蚀。先在铜层表面喷一层 “黑胶”，再将喷好胶的版辊装在激光雕 刻机上，图文信息通过激光的形式将黑胶 汽化，在版辊表面露出图文信息的网穴。 再经传统腐蚀工艺，网穴下面的铜层被腐 蚀，而黑胶部分不被腐蚀，从而制得凹版 滚筒。
干燥
紫外 线光源
3.数字化柔版技术
数字化柔版版材的感光层上面有 一层黑色涂层，制版时，直接制版机 的激光发生器发出的激光将图像部分 的黑色涂层烧蚀掉，裸露出下面的感 光层。然后对印版进行传统的曝光、 冲洗处理，最终形成树脂凸版。
树脂凸版
第六章 印版制作
第二节 平版制作
一、传统印版 平版印刷一般也之称为胶印。大多数胶印 印版是单层金属版（铝），少数是多层金 属、塑料版或纸版。 在金属版中，铝版占主导地位，大大超过 了锌版和钢版。
紫外光
阳图
曝光
显影
无水印版
第六章 印版制作
三、计算机直接制版
简称CTP（Computer To Plate）技术。 这种技术不经过胶片、晒版等中间工序， 直接将印前处理好的版面数字信息，发送 到制版机上，通过光或热敏机制成象在版 材上，经后处理后就得到了所需的印版。
印前系统
印版照排机
印版
印刷机
凹版网穴的三种形式
1.凹版印版滚筒
凹版印刷的印版不是预先制好安装 在版台或印版滚筒上，而是在印版滚 筒上直接制版，然后把制好版的印版 滚筒安装在印刷机上进行印刷。
凹版印刷
外层铜壳
滚筒 体 底层铜壳 镍层
分离层
凹版滚筒结构图
2.腐蚀凹版 腐蚀凹版是通过化学方法在印版滚 筒上形成网穴的，主要有碳素纸转移 法和加网凹版法。 碳素纸转移法形成的是深度不同、 宽度相同的网穴；加网凹版法形成的 是深度相同、宽度不同的网穴。
雕刻凹版制作方法：
直
雕 法针 刻 手 法 工 腐 法 蚀 雕 凹 刻 版
镂
蚀
蚀
第六章 印版制作
第四节 丝网制版
丝网版是孔版中应用最广的一种，它 的版面由网孔和网丝两部分组成。印刷 时网孔漏墨形成图文部分，网丝堵墨形 成空白部分。 丝网版包括丝网、网框和承载印刷 信息的模板3个部分。
不透油墨 的模板区
多层金属版
其它平版制作
氧化锌纸基版：是将氧化锌光敏半 导体材料、树脂以及其它助剂组成的 光导感光物质，直接涂布在纸基（或 塑料片基）上制成的一种光敏版。版 材幅面为八开。
氧化锌纸基版
ห้องสมุดไป่ตู้六章 印版制作
第二节 平版制作
二、无水印版 非图文部分由高度排油的硅胶组成， 图文部分一般由聚脂、涤纶等材料组成， 具有良好的亲油传墨性能。
树脂凸版
1.结构
保护 膜 平滑 层
感光 高分子层
粘结 层及 聚酯 片基层
底基为铝的树脂凸版
安装凸版的磁性滚筒
2.制作过程
铺流
刮刀
辊
透明 片基
曝光
未硬 化树脂 玻璃 纸 玻璃 阴片 紫外 线光源（ 背曝光用 ） 玻璃 板 透明 片基 硬化 树脂
紫外 线光源（ 正面曝用 ） 透明 片基 硬化 树脂 冲洗 玻璃 纸 透明 片基 树脂 凸版
第六章
印版制作
第六章 印版制作
第一节 凸版制作
活字版（淘汰） 一、刚性印版 铅字版（淘汰） 铜锌版（商业印刷）
纸型铅版
铜锌版制作
曝光 腐蚀、显影
整版
第六章 印版制作
第一节 凸版制作
雕刻版（套筒式）
柔 性 二、 凸 版
橡胶版 感光性 树脂版
复制版 液体版 固体版（普及）
在柔性印刷凸版印版中，不同色 调值印刷图文部分的显微影像。
胶 层 纸 基
连调 稿 续原
胶 层 纸 基
碳素纸转移法（传统法）
碳素纸转移法（传统法）
加网阳图
滚筒
（ 1）
鼓轮
滚筒
加网凹版法
3.电子雕刻：网穴深度和宽度均可变 非数字式电子雕刻：边扫描，边雕刻
数字式电子雕刻：扫描与雕刻分离
由印前系统进行图文数据的控制，当所 有版面信息完全正确无误后，再传送至雕 刻系统进行雕刻。 这种制版工艺的雕刻机就与车床设备相 似，只是在这个“车床”上安装的是待雕 刻的滚筒。
5.电子束雕刻法(未应用)
电子束雕刻机主要由电子枪及电子束 发生器和电子束光学系统组成。工作时电 子束雕刻机根据数字式存储的图象和文字 信息信号，控制电子枪发射电子束（在真 空窗内进行），在镀好的凹印滚筒上产生 熔融和蒸发，从而生成不同宽度和深度的 网点。
6.直接雕刻法：
采用手工或机械的方法直接在印版（平 面）表面经雕刻成网穴。这种方法制得的 印刷品线条细腻、精致、优美划层次，是 格调高雅的高级印刷品。 雕刻凹版原版的雕刻，要有高超的技术， 制版、印刷也要有特殊的设备、机械和技 术。
数码打样：数字打样是采用印前系统生
成的数字文件，不产生中间媒体软片、也无 需晒版而直接以数字输出方式来制作校样。 它是一种以网点阶调直接在纸张上输出数字 化彩色图像信息的打样方式。
作 业
1，常规印刷按印版的版面结构形式分类， 可分为哪几类？版面各为什么结构？ 2，什么是CTP技术？与传统工艺相比，它 有何优势？ 3，何谓打样，打样可分为哪几种工艺方法？
网廓 穴 轮 镀版 锌滚 凹筒 网 穴 凹 版 滚 筒
激光雕刻基漆层技术
多 束 激
激光雕刻镀锌层法：
在经过电镀、抛、磨的锌合金表面， 采用高强度的激光束，射向镀锌层表面， 将其部分熔化成液滴，烧蚀成深度不同、 宽度相同的网穴。
网 穴
镀 锌 单光 束 激
网
凹 版 激光雕刻镀锌层技术 滚 筒
单光 束 激
第六章 印版制作
PS版制作（铝版）
1.结构
感光涂层
铝版表面经处理后形成的砂目
铝基
第六章 印版制作
2.PS版制作(阳图)
第六章 印版制作
2.PS版制作(阴图)
其它平版制作
多层金属版：是由两层或三层不 同性质的金属组合而成的，印刷部分 采用亲油性金属例如铜，空白部分采 用亲水性金属，如铬、镍等。
第六章 印版制作
1.丝网器材：丝网、网框、绷网机
丝网主要是合纤维丝网，最常用的是尼 龙(也称锦纶)丝网和聚酯(也称涤纶)丝网， 金属丝一般只在特定条件下使用，蚕丝丝 网已基本淘汰。 网框是支撑丝网用的框架，由金属、木 材或其它材料制成，最常用的则是铝型材 料制作的网框。
第六章 印版制作
丝网几何形状
橡
胶 版
树脂凸版
感光性树脂版
1.橡胶版
橡胶版是指由经过硫化处理的天然橡 胶，经型片模压制作而成。有时还要再 经过背面研磨加工，使其厚度均匀。 目前橡胶版主要应用在柔版印刷的套 筒技术上。其制作过程如下：
橡胶裹在 印版滚筒上
精细研磨
激光雕刻
套筒技术 树脂凸版
2.感光性树脂版
未经处理的感光性树脂由弹性连 结料、不饱和单体和UV光引发剂组成， 可溶解于水或有机溶剂。在紫外线的 照射下，见光部分的感光性树脂发生 交联反应，生成不溶性的物质。而未 见光部分仍具有可溶性，可通过冲洗 去除，最终形成凸版。
第六章 印版制作
2.感光制版
感光制版法是指感光材料涂布或转移于 丝网上，通过曝光显影制作丝网印版的制 版方法。这种制版法是现代丝网印刷中主 要的制版方法，其印版适用于各类原稿及 承印物的印刷。 具体方法有直接法、间接法和直间法。
第六章 印版制作
3.其它制版方法
灯 箱 软夹 片 控台 制 镜 头
摄
第六章 印版制作
2.方法：机械打样、数码打样
机械打样：是在和印刷条件基本相同的
情况下，把印版安装在专门的打样机上，印 出单色样和套色样。由于制作样张的条件、 环境与印刷时基本相同，因此，印刷过程中 利用样张控制色彩、层次较准确。但由于必 须通过印版，所以修正时返工较麻烦。
第六章 印版制作
2.方法：机械打样、数码打样
•热敏CTPlate
印刷品
•紫外光敏CTPlate
•（铝版基）银盐CTPlate
外鼓式计算机直接制版系统 a.设备外观 b.带成像装臵的鼓
第六章 印版制作
第三节 凹版制版
凹版印版上保存并传递油墨的载体 是网穴。由于网穴的油墨容积可以各 不相同，则其传递的油墨量也就有各 异，凹版印刷品就是依靠网穴中墨量 的多少上再现出丰富的图文信息变化。
