7.1脉冲波形发生器及整形电路7.1.1施密特触发器施密特触发器(Schmitt Trigger)是一种经常使用的脉冲波形变换电路。
它具有两个重要的特性：①施密特触发器是一种电平触发器，它能将变化缓慢的信号(如正弦波、三角波及各种周期性的不规则波形)变换为边沿陡峭的矩形波；②输入信号从低电平上升的过程中，电路状态转换时对应的触发转换电平(阀值电平)，与输入信号从高电平下降的过程中对应的触发转换电平是不同的，即电路具有回差特性。
由于施密特触发器的广泛应用，所以无论是在TTL还是CMOS电路中，都有集成施密特触发器产品。
下面以典型的TTL集成施密特触发器SN7413为例，分析施密特触发器。
1．电路结构及工作原理(1)电路结构典型的TTL集成施密特触发器SN7413的逻辑电路如图7-1-l(a)所示，图7-1-1(b)为逻辑符号图。
该电路由四部分组成：·输入级——由二极管与门电路构成，可完成对输入信号逻辑与的功能。
·施密特电路——由VTl和VT2管构成的射极耦合触发电路。
·倒相放大级——由VT3、VD5、VT4管构成，完成电平的偏移和倒相。
·输出级—由VT5和VT6构成推拉输出级。
图7-1-1 SN7413集成施密特触发器电路的输入级附加了与逻辑功能：在电路的输出级附加了反相的逻辑功能，所以它又称施密特触发器与非门。
(2)电路的工作原理从电路的组成可以看出，整个电路的核心部分是由VTl、VT2、R2、R3和R4组成的施密电路，设电路的输入电压为三角波，如图7-l-2(a)所示。
其工作原理如下：①当输入电压Ui为低电平时，电路中Pl点为低电平，VTl管截止，VT2管饱和导通，VT2管的发射极电流在电阻R4上的电压UR4＝Ie2R4，即为P2点的电压，VT2管的集电极电压Uc2(＝Uces2十Ie2R4)使VT3、VT4、和VT 6管均截止，电路的输出Uo为高电平。
一节几种常用脉冲波形产生和整形电路
锯齿波产生电路
锯齿波产生电路通常由一个运算放大器和两个电容组成。输入信号通过一个电容加到运算放大器的反 相输入端，输出信号通过另一个电容反馈到运算放大器的同相输入端。通过调整电容的充放电时间， 可以获得不同频率和幅度的锯齿波。
多谐振荡器
总结词
多谐振荡器是一种能够产生方波或近似方波的脉冲整 形电路，其输出频率和占空比可以通过电路参数进行 调整。
详细描述
多谐振荡器由两个反相器串联而成，每个反相器都有 一个电容和电阻并联。当输入信号为高电平时，多谐 振荡器的输出信号为低电平；当输入信号为低电平时 ，多谐振荡器的输出信号为高电平。由于电容的作用 ，多谐振荡器的输出信号频率和占空比可以通过调整 电阻和电容的值来改变。多谐振荡器在数字电路、通 信系统和控制系统中有着广泛的应用。
脉冲幅度解调（PAD）
定义
脉冲幅度解调是将脉冲幅度调制信号还原为原始模拟信号 的过程。通过检测脉冲的幅度并将其转换为相应的模拟信 号值。
工作原理
在PAD中，输入的PAM信号被检测并转换为相应的模拟信 号。通过比较每个脉冲的幅度与预设阈值，可以还原出原 始的模拟信号波形。
应用
PAD广泛应用于数字通信、雷达、测距等领域的接收端， 用于将传输的PAM信号还原为原始的模拟信号。
应用
PFM电路广泛应用于通信、测量和控制等领域。例如，在无线电广播中，PFM用于将音频信号传输到听 众的收音机中。
脉冲频率解调（DFM）
01
定义
脉冲频率解调是一种将已调制的脉冲信号还原为原始信号的过程。在
DFM中，通过测量脉冲信号的频率来恢复原始信号。
脉冲波形的产生与整形优秀课件
三、阈值电压 集成门电路的输出状态发生翻转时，所对应
的临界输入信号电压，用VTH 表示。 通常将转折区中点所对应的输入电压称为阈
值电压。一般TTL门电路取1.4V作为阈值电压， CMOS门电路取1/2电源电压作为阈值电压。
脉冲波形的产生与整形优秀课件
三、利用反相器对微积分脉冲进行整形处理 前述的微分电路和积分电路虽然可对波形进
后特性。
脉冲波形的产生与整形优秀课件
施密特触发器 a）电路图 b）传输特性 c）波形图
由于该施密特触发器两阈值电平为1/3VCC和 2/3VCC，
因而该电路存在1/3VC脉C冲的波形回的产差生与电整形压优秀。课件
思考题与习题
脉冲波形的产生与整形优秀课件
暂稳态：
由外界触发
暂稳态
自动返回
稳定状态
稳定状态
或 t =τ ln vC ( ) - vC (0 +) vC ( ) - vC ( t )
脉冲波形的产生与整形优秀课件
6.2 555定时器
555定时器是将模拟电路和数字电路集 成于一体的电子器件。它使用方便,带负载 能力较强, 目前得到了非常广泛的应用。
单定时器 型号：
双极型——555 单极型——7555
多谐振荡器波形图 脉冲波形的产生与整形优秀课件
（1） 工作原理
1► 0
0► 1
+
1正. 反第馈一过暂程稳：态及其自动翻转的过程 假定在接通电源的瞬间， 电暂路稳最态）初，处即于u┗I━Gu↑━0→11━关=━u1闭0━，1┛↓、u→0G2u=20打02↑。开状此态时（，设uO这1经时电为阻电R路到的u第O2一对 电u发I的结暂容生电果稳C下充位导态述电不致，正，断G即反1u上u馈门I0的升1过迅=电，0程速脉，位冲当：打波u等形u0开的2I于上产=，生1u升与。CG整到与形2优门Gu秀0课迅12件门之速的和关阈。闭值随，电着电压充路V电进TH的入后进第，行二电，路
脉冲波形发生器与整形电路-定时器
电压比较器整形电路
通过一个电时，输出信号发生跳变。
整形电路的应用场景
定时器
利用整形电路将不规则的 脉冲信号转换为规则的脉 冲信号，用于控制定时器 的启动和停止。
数字逻辑门
利用整形电路将模拟信号 转换为数字信号，用于数 字逻辑门的输入。
自动控制系统
脉冲波形发生器与整形电路的应用
01
02
03
在通信领域
脉冲波形发生器与整形电 路可用于产生高速数字信 号，实现数字信号的传输 和处理。
在测量领域
脉冲波形发生器与整形电 路可用于产生各种测量所 需的脉冲信号，如光电、 超声、流量等测量。
在控制领域
脉冲波形发生器与整形电 路可用于产生控制信号， 如电机控制、自动控制系 统等。
利用电子电路和元件，如晶体振荡器、 计数器等，通过编程控制时间，实现 定时功能。
定时器的工作原理
机械式定时器
通过设定机械结构，如齿轮、弹簧等，在时间到达设定值 时，产生机械动作，如触点闭合或断开。
电子式定时器
通过电子电路和元件，如晶体振荡器产生稳定的计时基准 信号，再经过计数器和比较器等电路处理，在时间到达设 定值时，触发相应的动作。
利用整形电路将传感器输 出的模拟信号转换为数字 信号，用于控制系统的反 馈控制。
03 定时器
定时器的种类
机械式定时器
网络定时器
利用机械原理，如发条、弹簧等，通 过设定时间，使机械结构产生动作， 达到定时效果。
通过网络技术，如网络时间协议 （NTP），通过网络服务器获取准确 时间，实现定时任务。
电子式定时器
网络定时器
通过网络技术，如NTP协议，从网络服务器获取准确时间， 然后根据设定的时间间隔或触发条件，执行相应的任务。
7脉冲波形的产生与整形电路
图
脉冲定时
EXIT
数模和模数转换器
7.3 施密特触发器
主要用途：把变化缓慢的信号波形变换为边沿 陡峭的矩形波。 特点： ⑴电路有两种稳定状态。两种稳定状态的维持 和转换完全取决于外加触发信号。触发方式：电平 触发。 ⑵电压传输特性特殊 ，电路有两个转换电平 （上限触发转换电平UT+和下限触发转换电平UT－）。 ⑶状态翻转时有正反馈过程，从而输出边沿陡 峭的矩形脉冲。
脉冲信号。
EXIT
数模和模数转换器
7.1 多谐振荡器
1．多谐振荡器没有稳定状态，只有两个暂稳态。
2．通过电容的充电和放电，使两个暂稳态相互交
替，从而产生自激振荡，无需外触发。
3．输出周期性的矩形脉冲信号，由于含有丰富的
谐波分量，故称作多谐振荡器。
EXIT
数模和模数转换器
7.1.1 矩形脉冲的主要参数 1. 常见的脉冲波形 脉冲波形是指突变的电流和电压的波形。
图7-1 常见的脉冲波形图 EXIT
数模和模数转换器
2. 矩形波及其参数
数字电路中用得最多的是矩形波。矩形波
有周期性与非周期性两种。
图7-2 非周期性和周期性矩形波 (a) 非周期性 (b) 周期性 EXIT
数模和模数转换器
图7-3 矩形波的主要参数
周期性矩形波的 周期用T表示，有时 也用频率f表示（f =1/ T）。 矩形波的另外几 个主要参数：
前面介绍的多谐振荡器的一个共同特点就是振 荡频率不稳定，容易受温度、电源电压波动和RC参
数误差的影响。
而在数字系统中，矩形脉冲信号常用作时钟信
号来控制和协调整个系统的工作。因此，控制信号
频率不稳定会直接影响到系统的工作，显然，前面
7第六章 脉冲波形的产生和整形电路

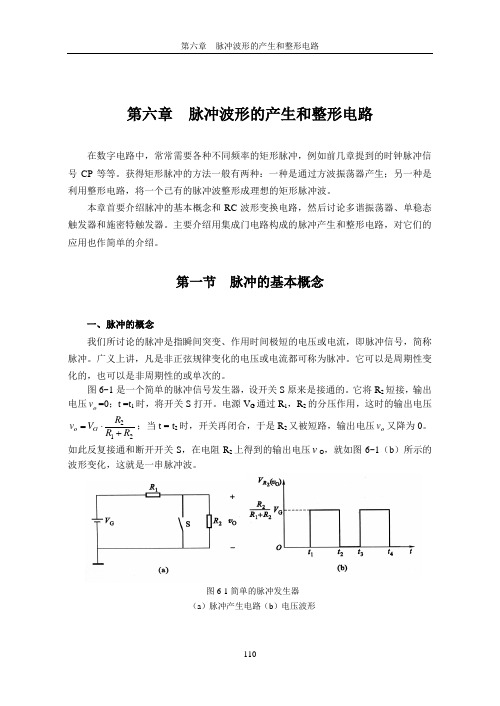

第六章 脉冲波形的产生和整形电路在数字电路中，常常需要各种不同频率的矩形脉冲，例如前几章提到的时钟脉冲信号CP 等等。
获得矩形脉冲的方法一般有两种：一种是通过方波振荡器产生；另一种是利用整形电路，将一个已有的脉冲波整形成理想的矩形脉冲波。
本章首要介绍脉冲的基本概念和RC 波形变换电路，然后讨论多谐振荡器、单稳态触发器和施密特触发器。
主要介绍用集成门电路构成的脉冲产生和整形电路，对它们的应用也作简单的介绍。
第一节 脉冲的基本概念一、脉冲的概念我们所讨论的脉冲是指瞬间突变、作用时间极短的电压或电流，即脉冲信号，简称脉冲。
广义上讲，凡是非正弦规律变化的电压或电流都可称为脉冲。
它可以是周期性变化的，也可以是非周期性的或单次的。
图6-1是一个简单的脉冲信号发生器，设开关S 原来是接通的。
它将R 2短接，输出电压o v =0；t =t 1时，将开关S 打开。
电源V G 通过R 1，R 2的分压作用，这时的输出电压212R R R V v G o +⋅=；当t = t 2时，开关再闭合，于是R 2又被短路，输出电压o v 又降为0。
如此反复接通和断开开关S ，在电阻R 2上得到的输出电压v O ，就如图6-1（b ）所示的波形变化，这就是一串脉冲波。
图6-1简单的脉冲发生器 （a ）脉冲产生电路（b ）电压波形二、几种常见的脉冲波形脉冲信号种类繁多，常见的脉冲波形如图6-2所示，有矩形波、锯齿波、钟形波、尖峰波、阶梯波等。
三、矩形脉冲波形参数在脉冲技术中，最常应用的是矩形波形，如图6-3所示。
以下仅以矩形脉冲为例，介绍主要的波形参数。
（1） 脉冲幅度Vm ——脉冲电压的最大变化幅度。
（2） 脉冲上升沿时间tr ——脉冲上升沿从0.1Vm 上升到0.9Vm 所需要的时间。
（3） 脉冲下降沿时间t f ——脉冲下降沿从0.9Vm 下降到0.1Vm 所需要的时间。
（4） 脉冲宽度tw ——脉冲前、后沿0.5Vm 处的时间间隔，说明脉冲出现后持续时间的长短。
脉冲波形发生器与整形电路-555定时器ppt课件
1
× × 0 0 导通
1
2 3VCC
1 3
VCC
1
2 3VCC
1 3VCC
1
0 导通 1 截止
32VCC
1 3VCC
1
不变 不变
脉冲波形发生器与整形电路
简化功能表
输入
输出
使用要点
RD TH 0×
TR ×
OUT 0
V 状态 导通
(1) RD 低电平有效,优先级最高， 归不纳用出时：应T接H、高T电R平和。Q ：
电管 V 迅速放电完毕，uC 0 V。
t
这时TR = UIH > 1/3 VCC，
TH = uC 0 < 2/3 VCC，uO 保持
低电平不变。因此，稳态时
t uC 0 V，uO 为低电平。
充电
UIL
uI 1323UVVuIOCCCHCC
uOO UOH UOL
O
tWI tWO
脉冲波形发生器与整形电路
0 1
导通
1
定时器 5G555 的功能表
输入
输出
TH
TR
RD OUT = Q V 状态
0
0
导通
0
×
×
2 3
VCC
1 3
VCC
1
0
导通
2 3VCC
1 3VCC
1
1
截止
32VCC
1 3
VCC
1
不变 不变
直接置 0 端 RD 低电 平有效，优先级最高。不用
时应使其为1.
脉冲波形发生器与整形电路
555 定时器的工作原理与逻辑功能
脉冲波形发生器与整形电路
07脉冲波形的产生和整形
VI VO1 VO
使电路迅速跳变到VO VOH
VA
VTH
R1
R2 R2
VI
VI
VT
(1
R1 R2
)VTH
当VI 1时，VO 1。
当VI 至VA VTH时，进入传输特性的放大区，故
VA VO1 VO
使电路迅速跳变到VO VOL
VA
VTH
VDD
(VDD
VT )
7.2.2施密特触发器的应用 用于波形变换
7.2.2施密特触发器的应用 用于鉴幅
7.2.2 施密特触发器的应用 用于脉冲整形
7.2.3 用施密特触发器构成的多谐振荡器
T
T1
T2
RC ln VDD VDD
VT VT
RC ln VT VT
调节R和C的大小，可以改变振荡周期
输出脉冲占空比可调
同样，若触摸金属片A时，人体感应电信号经R4、 R5加至T1基极，也能使T1导通，触发555，达到上述 效果。
练习：救护车报警音响电路
VCC (+12V)
R1 10kΩ
VCC RD
8
4
7
R2
150kΩ
555 3
vI1 6 ( A )
vC
vI2 2
R3
C1 10μF
15 0.01μF
R4
R5 10kΩ
环节,加大t
pd
。
2
第二步：为获取更大 延迟,将C的接地 端改至G1输出。
通过调整R、C 改（f R不能太大） RC常数远大于Tpd , 因此周期主要计算 RC环节
7.4.5 石英晶体多谐振荡器
1922年美国 卡第提出用石英 压电效应调制电磁振荡的频率。
脉冲产生与整形电路实验报告(一)
脉冲产生与整形电路实验报告(一)脉冲产生与整形电路实验报告本次实验旨在研究脉冲产生和整形电路的基础原理及应用。
以下是本次实验的主要内容及结果。
实验设备和材料•函数发生器•示波器•电容、电阻、二极管等基础元器件实验步骤1.使用函数发生器产生一个周期为50Hz，幅值为5V的正弦波信号。
2.使用电容和电阻组成RC电路，将正弦波信号转化为衰减的脉冲信号。
3.使用二极管和电容组成整流电路，将脉冲信号转化为全波整流的直流信号。
4.使用电容和电阻组成低通滤波器，消除电路中的高频噪声信号。
5.使用示波器观察各步骤下的信号波形，并记录实验数据。
实验结果脉冲产生电路实验中，使用RC电路将正弦波信号转化为衰减的脉冲信号。
随着电容值的增加，脉冲的宽度也随之增加。
实验数据如下：电容（μF）脉冲宽度（ms）1 0.210 2100 20整形电路实验中，使用二极管和电容组成整流电路，将脉冲信号转化为全波整流的直流信号。
使用低通滤波器能够消除高频噪声信号。
实验数据如下：电容（μF）电阻（Ω）滤波后幅值（V）1 1000 2.710 1000 4.8100 1000 4.9结论通过本次实验，我们学习了脉冲产生和整形电路的基础原理及应用。
合理选取电容和电阻的数值可控制脉冲宽度和整形后的信号幅值。
使用低通滤波器能够消除电路中的高频噪声信号，使得信号更加稳定。
实验总结本次实验通过手动搭建电路，使我们更加深入地理解了脉冲产生和整形电路的原理，并学会了使用基础元器件搭建电路的方法。
同时，通过实验数据的记录和分析，我们也探究了不同电容和电阻数值下电路的不同表现，从而灵活运用电路的基础原理进行电路设计。
实验中存在的问题和改进方向在实验中，我们发现在RC电路和整形电路的搭建中存在一些问题，例如电容和电阻的数值选取不合适会影响电路的工作状态；接线时松散会导致实验数据不准确等。
未来可以加强对实验仪器和设备的使用方法培训，同时也可以加强对电路搭建技能的练习，提高实验操作的技能水平。
脉冲波形发生器与整形电路_555定时器汇总.
压器，为比较器 复位控制 TH 6 C1、C2 提供两 5 k 个参考电压， 置位控制 TR 2 UR1 = 2/3VCC， UR2 UR2 = 1/3VCC。
5 k 放电端 DIS 7 集电极开路输出端
构成电压比 电路符号 较器，比较 TH S 与 U Q和TR 与 4 8 R1 G2 的大小。 VCC RD UR2 6
R
V
Q 2 TR 555
7 DIS
TH
OUT 3 CO 5
1 放电管，其输入为 GND 接地端
脉冲波形发生器与整形电路
下图为:双极型555定时器内部逻辑电路结构图和逻辑符号图。
当VC悬空时， u1+ = 2/3VCC
当u+ > u-时，输出uc为高电平 （1态）。 三个5kΩ电阻构成分压器 当u+ < u-时，输出uc为高电平 （0态）。
u2- = 1/3VCC
脉冲波形发生器与整形电路
6.1.1 555定时器的结构及工作原理
1
不变
不变
脉冲波形发生器与整形电路
555 定时器的工作原理与逻辑功能
定时器 5G555 的功能表 输 入 输 出 TH TR RD OUT = Q V 状态 × × 0 1 1 0 0 1 导通 导通 截止
2 1 VCC VCC 3 3 2 1 VCC VCC 3 3 1 2 VCC VCC 3 3
0 0 1
1
0
导通
1
1
1
截止
不变 不变
脉冲波形发生器与整形电路
555 定时器的工作原理与逻辑功能
定时器 5G555 的功能表 输 入 输 出 TH TR RD OUT = Q V 状态
