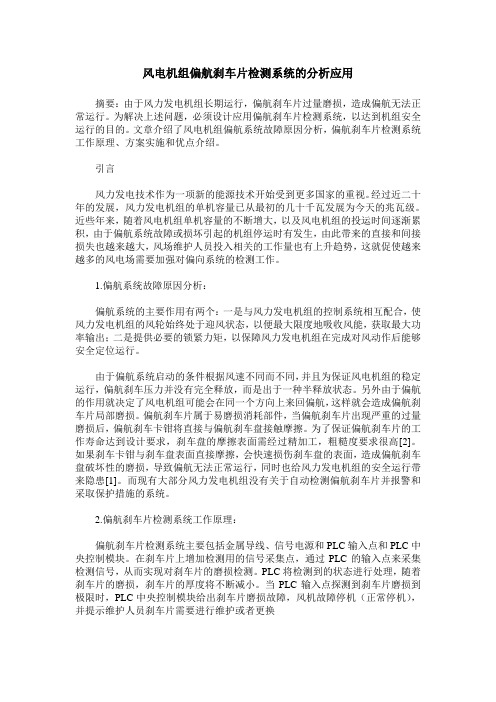

风电机组偏航刹车片检测系统的分析应用

风电机组偏航刹车片检测系统的分析应用

风电机组偏航刹车片检测系统的分析应用摘要:由于风力发电机组长期运行,偏航刹车片过量磨损,造成偏航无法正常运行。

为解决上述问题,必须设计应用偏航刹车片检测系统,以达到机组安全运行的目的。

文章介绍了风电机组偏航系统故障原因分析,偏航刹车片检测系统工作原理、方案实施和优点介绍。

引言风力发电技术作为一项新的能源技术开始受到更多国家的重视。

经过近二十年的发展,风力发电机组的单机容量已从最初的几十千瓦发展为今天的兆瓦级。

近些年来,随着风电机组单机容量的不断增大,以及风电机组的投运时间逐渐累积,由于偏航系统故障或损坏引起的机组停运时有发生,由此带来的直接和间接损失也越来越大,风场维护人员投入相关的工作量也有上升趋势,这就促使越来越多的风电场需要加强对偏向系统的检测工作。

1.偏航系统故障原因分析:偏航系统的主要作用有两个:一是与风力发电机组的控制系统相互配合,使风力发电机组的风轮始终处于迎风状态,以便最大限度地吸收风能,获取最大功率输出;二是提供必要的锁紧力矩,以保障风力发电机组在完成对风动作后能够安全定位运行。

由于偏航系统启动的条件根据风速不同而不同,并且为保证风电机组的稳定运行,偏航刹车压力并没有完全释放,而是出于一种半释放状态。

另外由于偏航的作用就决定了风电机组可能会在同一个方向上来回偏航,这样就会造成偏航刹车片局部磨损。

偏航刹车片属于易磨损消耗部件,当偏航刹车片出现严重的过量磨损后,偏航刹车卡钳将直接与偏航刹车盘接触摩擦。

为了保证偏航刹车片的工作寿命达到设计要求,刹车盘的摩擦表面需经过精加工,粗糙度要求很高[2]。

如果刹车卡钳与刹车盘表面直接摩擦,会快速损伤刹车盘的表面,造成偏航刹车盘破坏性的磨损,导致偏航无法正常运行,同时也给风力发电机组的安全运行带来隐患[1]。

而现有大部分风力发电机组没有关于自动检测偏航刹车片并报警和采取保护措施的系统。

2.偏航刹车片检测系统工作原理:偏航刹车片检测系统主要包括金属导线、信号电源和PLC输入点和PLC中央控制模块。

偏航电机电磁刹车间隙调整作业指导书

偏航电机电磁刹车间隙调整作业指导书

偏航电机电磁刹车间隙调整作业指导书1、准备工作
使用工具及物品见表1。

表1 使用工具及物品
项目名称规格


用途
工具内六方板手9件套(5mm)1套调整间隙
小活动板手1×100 1个调整间隙
十字螺丝刀
1个
拆卸偏航电
机后盖
塞尺1个调整间隙


2人×1小时
2操作工序
2.1在要操作前请先把偏航电机的电源断开,也就是把机舱中
的102Q2打到0位。

如图1:
图1
2.2拆卸偏航电机后盖:
2.2.1先拆卸偏航电机后盖螺丝如图2;用十字螺丝刀把偏航
电机后盖固定螺丝拆卸下来。

图2
2.2.2再拆卸电磁刹车手柄如图3;用手把电磁刹车手柄卸下来,若用手拧不动,则可用小活动板手拆卸。

图3
2.2.3 取下电机后盖后如图4:
图4
调整电磁刹车如图5:
图5
用内六方扳手和活动扳手调节电磁刹车的距离,小活动扳手在下方固定,用内六方调整,使用塞尺来测量电磁刹车的间隙,调到1.5mm左右,其它两个用同样的方法即可。

观察时可以把电源送上后偏航,电磁刹车松开,可以看见距离,偏
航时电磁刹车和偏航电机无摩擦。

调完后,固定好可以把后盖安上。

2.3调整完毕进行测试偏航是否正常
3注意事项:
●操作前一定要先把偏航电机的电源断掉;
●完成调整后整理工具。

【CCWE-1500维护】09-焦作偏航刹车

一、安装1、安装:1.1检查a.制动器托架安装面的平面度: 0.05mmb.制动盘两端面的平面度: 0.1mmc.制动盘两端面的平行度: 0.1mmd.制动器托架安装面对制动盘下端面的端面跳动: 0.3mme.制动器托架安装面对制动盘下端面的倾斜度: 0.15mm1.2定位在安装制动器之前,必须先清洁安装面,去掉所有油脂痕迹。

安装面粗糙度:12.5<Ra<25。

1.3两半台制动器在托架上的定位。

1.3.1先将半台制动器放在托架上。

1.3.2使制动器保持在适当的位置上,并用两个M10的内六角圆柱头1读万卷书行万里路螺栓将其固定。

1.3.3将一个φ6×φ5的O形圈放在泄漏油孔φ5处。

1.3.4将另一半台制动器与其对正,并将固定螺丝放到安装孔里。

注意:a.两半台的泄漏油孔φ5须对正。

b.固定螺丝最小等级必须相当于12.9级。

1.3.5紧固紧固螺母或螺丝(力矩=1300N.M),不要忘记加垫圈,上紧可以通过力矩扳手实现。

2、液压连接2.1在每半台制动器上均有四个进出油口(G1/4″)。

可根据液压管路的设计情况选用, 串联或并联连接油路。

2.2净化注意:一旦制动器安装在托架上,要充液并净化液压油缸。

在净2读万卷书行万里路化过程中,严禁将油溅到制动盘上。

2.2.1 每半台或每组(多台制动器油路为串连连接时)需装一个排气接头。

去掉排气接头保护帽, 将带锁紧螺母的排气软管与排气接头连接,另一端通入其它容器.2.2.2将压力油通入制动器。

2.2.3排完气体、净化液压油缸后,去掉带锁紧螺母的排气软管,将保护帽重新安装到排气接头上(注意:保护帽不要拧得太紧,带上即可,否则会导致排气接头漏油)。

3、泄漏检测连接该型制动器具有液压油泄漏显示功能。

在每半台制动器的后部有一泄漏油的螺纹孔为G1/4″,可装排放接头G1/4″用于连接φ8的管道,以便检测制动器是否出现泄漏,该管道不承受任何压力。

由于O形圈φ6×φ5的作用,将两半台制动器的泄漏油道连为一体,故每台制动器只需装一个G1/4″排放接头,另一个泄漏油口用G1/4″螺塞密封即可。

(完整word版)偏航减速器说明书正文

目录摘要··2第1章引言··3第2章总体方案设计··6第3章行星轮传动设计计算··8第4章行星齿轮静强度校核··48第5章行星轮轴强度计算··54第6章花键强度计算··56第7章太阳轮—花键轴扭转强度计算··60第8章轴承校核··66第9章感想··72参考文献··733MW风机偏航减速器的设计【摘要】本次毕业设计的任务是设计3MW风力发电机组中的偏航减速器,经过设计计算和校核计算,完成了所有的数据,并绘制出了图纸。

本文对3MW风力发电机偏航减速器的设计过程进行了阐述。

在本文中,首先介绍了风力发电机的发展和构成,其次介绍了偏航减速器在风力发电机组中的作用以及它的发展情况。

然后根据设计任务和技术要求,设计了整体方案。

确定整体方案后,对偏航减速器的所有零部件进行了设计计算和校核计算,其中主要包括齿轮的设计和校核,行星齿轮的静强度校核,行星轮轴的设计和强度计算,花键的选定和强度计算,太阳轮-花键轴的设计和扭矩强度计算,轴承的选定和寿命计算。

还设计了偏航减速器的其他零部件和箱体,最后完成了所有的设计计算.关键词:风力发电机、偏航减速器、齿轮、花键、轴、轴承The design of the yaw speed reducer in 3MW wind turbine [Abstract]The task of this graduation project is the design of yaw speed reducer in 3MW wind turbine。

After the design calculations and check calculations, I completed all of the data, and draw out the engineering drawings。

飞行器轮和刹车组件 Parker Hannifin 公司产品说明说明书

Parker Hannifin Corporation1160 Center RoadAvon, Ohio 44011FAA-PMAPARTS LIST199-188 CONVERSION KITAero Commander Aircraft – Lark Model 100-180PART NO. CODE NO. DRAWING REVISION DESCRIPTION QUANTITY 30-56F 030-05606 Rev. B dated 03-14-2003 Brake Assembly 240-86A 040-08601 Rev. E dated 10-11-2011 Wheel Assembly 2Publication Package (P/N PP199-18800)199-188 Kit Parts List (This Document)50-138 Rev. NC , dated 01-31-1991 Installation DrawingSA1635GL Supplemental Type CertificatePRM13A Conditioning Procedure for Non-Asbestos Brake LiningWarranty Registration CardNOTES:Rev. A1. This kit will convert one aircraft to Cleveland Wheels and Brakes.2. The 30-56F brake assembly is designed for use with MIL-H-5606Hydraulic Fluid.11-04-2011 (0394-71) NC 01-31-91 (302-48) 199-1881160 Center RoadMEMOAvon, Ohio 44011 USA1-800-BRAKING (272-5464)216-937-1272 l FAX 216-937-5409CONDITIONING PROCEDURE FORNON ASBESTOS ORGANIC BRAKE LININGThe brake lining material used in this brake assembly is a non asbestos organic composition. This material must be properly conditioned in order to provide maximum performance and service life.Conditioning may be accomplished as follows:1. Taxi aircraft for 1500 feet with engine at 1700 rpm applying brake pedal force as needed to develop a 5 -10 mph taxi speed.2. Allow brakes to cool for 10 - 15 minutes.3. Apply brakes and check to see if a high throttle static run up may be held with normal pedal force. If so,conditioning is completed.4. If static run up cannot be held, repeat steps 1 through 3 as needed to successfully hold.This conditioning procedure will generate sufficient heat to create a thin layer of glazed material at the lining friction surface. Normal brake usage should generate enough heat to maintain the glaze throughout the life of the lining.Light brake usage can cause the glaze to wear off, resulting in reduced brake performance. In such cases, the lining may be conditioned again following the instructions set forth in this PRM.1160 Center RoadMEMOAvon, Ohio 44011 USA1-800-BRAKING (272-5464)216-937-1272 l FAX 216-937-5409AVAILABILITY OF GENERAL MAINTENANCEINFORMATION AND TORQUING PROCEDURESEFFECTIVITY: All Parker Hannifin (Cleveland Wheels & Brakes) External Disc Design wheel & brake assemblies.APPLICABILITY: Aircraft converted per STC approved kits to use Cleveland External Disc Design wheel & brake assemblies.REASON: This PRM is issued to inform Wheel & Brake Conversion Kit users and installers that information regarding general maintenance and proper bolt / nut torquingprocedures is available. This information is contained in the Cleveland Wheels &Brakes Component Maintenance Manual (CMM) and in the Cleveland TechniciansService Guide, PRM64. Most Cleveland Conversion Kits were designed prior tocreation of the CMM. Parker Hannifin is in process of upgrading kit paperwork toinclude a requirement to use the CMM and PRM64 as wheel & brake serviceinformation. This PRM serves the same purpose for kits whose paperwork has notyet been upgraded.DESCRIPTION: The Cleveland Wheels & Brakes Component Maintenance Manual and PRM64, Technician’s Service Guide shall be used as service information when performinggeneral maintenance on Cleveland External Disc Design wheels & brakes. Particularattention should be paid to instructions regarding wheel bolt torquing procedures.NOTE:Refer to the CMM or PRM64 to determine the required torque procedure(Dry or Lubtork). While using the required torque procedure, observe thetorque required to turn the nut (free running torque). This value must beadded to the value stated on the casting or nameplate (or in the CMM orPRM64) to obtain a true torque value. Proper torque is imperative toprevent premature bolt or mating component failure.COMPLIANCE: Highly Recommended.APPROVAL: The engineering contents of this Product Reference Memo are FAA DER approved. WEIGHT & BALANCE: Not applicable.PUBLICATIONS: Cleveland Wheels & Brakes Component Maintenance Manual and PRM64 are available from:Customer SupportParker Hannifin CorporationAircraft Wheel & Brake1160 Center Road Phone: 1-800- BRAKING (272-5464)Avon, Ohio FAX: 216-937-5409Parker Hannifin CorporationAerospace/Aircraft Wheel & Brake1160 Center RoadAvon, OH 44011Date: _ _/_ _/20_ _Subject: Letter of Authorization for Installation of STC’d Conversion Kits To whom it may concern:Parker Hannifin Corporation, Aircraft Wheel & Brake Division, hereby states that the following item(s):KIT NUMBER: 199-___________FAA APPROVAL: 1) STC # ________________________NO OTHER APPROVALS NECESSARYAUTHORIZATION TO INSTALL: With the sale of this STC KIT, OWNER of theSupplemental Type Certificate agrees to permit the buyer or buyer’s agent or agency to use the certificate to alter the product under the terms andconditions of this STC.A/C MAKE: ______________________A/C MODEL______________________TAIL # __________________________Regards,Technical Support TeamTechnical Hotline (800) 272-5464**************************Web-site: Manufacturer of Cleveland Wheels & Brakes。

飞行器轮胎与刹车停车系统说明书

Aircraft Wheel & Brake Parker Hannifin Corporation 1160 Center RoadAvon, Ohio 44011THIS DOCUMENT AND THE INFORMATION IT CONTAINS IS CONFIDENTIAL AND PROPRIETARY TO PARKER HANNIFIN CORPORATION AND ITS AFFILIATES (“PARKER”), MAY NOT BE COPIED OR DISCLOSED TO OTHERS OR USED FOR ANY PURPOSE OTHER THAN CONDUCTING BUSINESS WITH PARKER, AND MUST BE RETURNED OR DESTROYED AND ALL FURTHER USE DISCONTINUED AT PARKER’S REQUEST. THE RECIPIENT OF THIS DOCUMENT IS ADVISED THAT IMPROPER SELECTION OR IMPROPER USE OF PARKER SYSTEMS OR COMPONENTS CAN CAUSE DEATH, PERSONAL INJURY AND PROPERTY DAMAGE, AND IS SOLELY RESPONSIBLE THROUGH ITS OWN ANALYSIS AND TESTING FOR THE FINAL SELECTION OF PARKER SYSTEM AND COMPONENTS AND ASSURING THAT ALL PERFORMANCE, ENDURANCE, MAINTENANCE, SAFETY AND WARNING REQUIREMENTS OF THE INTENDED APPLICATION ARE MET. COPYRIGHT PARKER. YEAR OF COPYRIGHT IS THE YEAR(S) INDICATED ON THIS DOCUMENT. ALL RIGHTS RESERVED.FAA-PMAPARTS LIST199-111 CONVERSION KITPIPER AIRCRAFT CORP. MODEL PA-31T2CHEYENNE II XL, ALL SERIAL NUMBERSPART NUMBER DRAWING REVISION DESCRIPTION QUANTITY 30-142 Rev. C dated 04-28-1997 Brake Assembly 2 40-167 Rev. C dated 07-27-1982 Wheel Assembly 2 094-91500 ----------------------------- Nut (MS21045-6S) 12 095-10100 ----------------------------- Washer (AN960-616L) 12 095-10600 ----------------------------- Washer (AN960-616) 12 101-00700 Rev. A dated 04-18-2008 O-Ring (MS28775-012) 2 103-31300 ----------------------------- Bolt (AN6-11A) 12 104-00200 ----------------------------- Tube Fitting (AN815-4D) 2 104-02100 ----------------------------- Nut, Tube Coupling (AN818-4D) 4 104-02800 ----------------------------- Sleeve, Flared Tube (MS20819-4D) 4 207-01800 Rev. H dated 02-20-2019 Hose Assembly 2 217-00900 ----------------------------- Grommet (MS35489-7) 4 300-00123 ----------------------------- AL Tubing, 5052-O, .25 O.D. x .035 W 80”(Furnish in tw o 40” lengths)Publication Package (P/N PP199-11100)199-111 Kit Parts List (This Document)50-82 Rev. E dated 04-28-1997 Installation DrawingMM40-167/30-142 ----------------------------- Maintenance Manual for 40-167 / 30-142SA599GL Amend date 05-04-1982 Supplemental Type Certificate------- Product Registration CardNOTES:1. This kit will convert one aircraft to Cleveland Wheels andBrakes.2. The 30-142 brake assembly is designed for use with MIL-H-5606 hydraulic fluid. Rev. E 09-30-2019 (ECO-0107535) Rev. D 08-26-2013 (ECO-0025555) Rev. C 11-14-2008 (DCN 0382-52) Rev. B 02-01-1994 (DCN 0310-32) Rev. A 01-16-1990 (C/N 299-3) 199-111Released: 2/21/2020Delivered from Parker Vault - VERIFY REVISION BEFORE USE1160 Center RoadMEMOAvon, Ohio 44011 USA1-800-BRAKING (272-5464)216-937-1272 l FAX 216-937-5409METALLIC BRAKE LINING CONDITIONING PROCEDUREThe brake lining material used in this brake assembly is an iron based metallic composition. This material must be properly conditioned (glazed) in order to provide optimum service life.Dynamometer tests have shown that at low braking energies, unglazed linings experience greater wear and the brake discs can become severely scored.Conditioning may be accomplished as follows:1. Perform two (2) consecutive full stop braking applications from 30 to 35 kts. Do not allow the brakediscs to cool substantially between stops.2. On aircraft with tail wheels, exercise caution during stopping to prevent tail lifting. Due to theefficiency of these brakes, extremely hard braking could result in lifting the tail from the ground.This conditioning procedure will wear off high spots and generate sufficient heat to glaze the linings. Once the linings are glazed, the braking system will provide many hours of maintenance free service.Visual inspection of the brake disc will indicate the lining condition. A smooth surface, without grooves, indicates the linings are properly glazed. If the disc is rough (grooved), the linings must be reglazed. The conditioning procedure should be performed whenever the rough disc condition is evident.Light use, such as in taxiing, will cause the glaze to be worn rapidly.Use caution in performing this procedure, as higher speeds with successive stops could cause the brakes to overheat resulting in warped discs and/or pressure plates.1160 Center RoadMEMOAvon, Ohio 44011 USA1-800-BRAKING (272-5464)216-937-1272 l FAX 216-937-5409AVAILABILITY OF GENERAL MAINTENANCEINFORMATION AND TORQUING PROCEDURESEFFECTIVITY: All Parker Hannifin (Cleveland Wheels & Brakes) External Disc Design wheel & brake assemblies.APPLICABILITY: Aircraft converted per STC approved kits to use Cleveland External Disc Design wheel & brake assemblies.REASON: This PRM is issued to inform Wheel & Brake Conversion Kit users and installers that information regarding general maintenance and proper bolt / nut torquingprocedures is available. This information is contained in the Cleveland Wheels &Brakes Component Maintenance Manual (CMM) and in the Cleveland TechniciansService Guide, PRM64. Most Cleveland Conversion Kits were designed prior tocreation of the CMM. Parker Hannifin is in process of upgrading kit paperwork toinclude a requirement to use the CMM and PRM64 as wheel & brake serviceinformation. This PRM serves the same purpose for kits whose paperwork has notyet been upgraded.DESCRIPTION: The Cleveland Wheels & Brakes Component Maintenance Manual and PRM64, Technician’s Service Guide shall be used as service information when performinggeneral maintenance on Cleveland External Disc Design wheels & brakes. Particularattention should be paid to instructions regarding wheel bolt torquing procedures.NOTE:Refer to the CMM or PRM64 to determine the required torque procedure(Dry or Lubtork). While using the required torque procedure, observe thetorque required to turn the nut (free running torque). This value must beadded to the value stated on the casting or nameplate (or in the CMM orPRM64) to obtain a true torque value. Proper torque is imperative toprevent premature bolt or mating component failure.COMPLIANCE: Highly Recommended.APPROVAL: The engineering contents of this Product Reference Memo are FAA DER approved. WEIGHT & BALANCE: Not applicable.PUBLICATIONS: Cleveland Wheels & Brakes Component Maintenance Manual and PRM64 are available from:Customer SupportParker Hannifin CorporationAircraft Wheel & Brake1160 Center Road Phone: 1-800- BRAKING (272-5464)Avon, Ohio FAX: 216-937-5409Parker Hannifin CorporationAerospace/Aircraft Wheel & Brake1160 Center RoadAvon, OH 44011Date: _ _/_ _/20_ _Subject: Letter of Authorization for Installation of STC’d Conversion Kits To whom it may concern:Parker Hannifin Corporation, Aircraft Wheel & Brake Division, hereby states that the following item(s):KIT NUMBER: 199-___________FAA APPROVAL: 1) STC # ________________________NO OTHER APPROVALS NECESSARYAUTHORIZATION TO INSTALL: With the sale of this STC KIT, OWNER of theSupplemental Type Certificate agrees to permit the buyer or buyer’s agent or agency to use the certificate to alter the product under the terms andconditions of this STC.A/C MAKE: ______________________A/C MODEL______________________TAIL # __________________________Regards,Technical Support TeamTechnical Hotline (800) 272-5464**************************Web-site: Manufacturer of Cleveland Wheels & Brakes1。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

东方汽轮机有限公司旭阳偏航刹车器说明书东方汽轮机有限公司
旭阳HE-2-75/HE-2-90偏航刹车器说明书
目录
旭阳HE-2-75/HE-2-90偏航刹车器说明书 (2)
1. 简介 (2)
1.1 服务对象 (2)
1.2 安全性说明 (2)
1.3 简介 (2)
2. 发运和安装说明 (9)
2.1 发运说明 (9)
2.2 制动盘和安装表面 (10)
2.3 安装步骤 (10)
3. 制动器的调试 (11)
4. 制动器的维护 (11)
5. 摩擦片的更换 (11)
6. 密封件的更换 (13)
7. 备件 (16)
8. 附录I (17)
旭阳HE-2-75/HE-2-90偏航刹车器说明书
1. 简介
1.1 服务对象
本说明书的目的是尽可能地简化制动器的安装、运行和维护。

它不仅对于操作制动器的操作人员有用,而且它对于技术人员和维护人员也具有参考价值。

因此,建议使用、操作该制动器的人员认真阅读,全面了解,确保它们符合本说明书的要求。

本说明书除了阐明制动器的基本原理外,还力求解答各种具有建设性的疑惑,相信本说明书将非常有助于操作人员和技术人员,可作为操作人员和技术人员工作时的参考资料。

注意:如遇紧急情况或有任何疑问,请随时联系东方汽轮机有限公司风电服务处,并告知相关制动器的类型和序列号。

1.2 安全性说明
操作制动器时,必须重视以下安全程序:
1.任何操作制动器的操作人员或技术人员必须按要求着装(衣服、长靴、头盔、安全防护眼镜……)。

2.如有制动器警报信号,使其始终保持良好状态,并注意遵守警报信号。

在修理或维护时应安放一个标志以告知本机器上其他操作人员,制动器正在进行维修;必要时,切断电源。

3.获取所使用液体的性能参数,以避免对人员健康产生危害,从而使操作变得更为安全。

4.如有电气元件,确保其绝缘良好,以免触电。

5.观察制动器各元件以及制动器自身所标明的极限值。

6.起动制动器的机器前,确保制动器就位正确,并以必要的扭矩固定。

1.3 简介
HE系列盘式制动器为主动式制动器,最高工作压力为160bar。

制动器由两块夹钳组成(1和2),并对称的安装在制动盘两边。

但也存在某些情况下两块夹钳并不对称。

每块夹钳由一个主体(1或2)和一个摩擦片(5)构成,主体中包含有两个活塞(10)。

摩擦片放置在主体的专用孔中,除非客户选用带有机械止端的制动器。

稍后我们将讲述带有机械止端的制动器。

制动力和液压系统提供的压力以及摩擦片和制动盘之间的摩擦系数有关。

对于每块夹钳
对于整个制动器(两块夹钳)
输入制动器的压力不同,夹紧力和制动力将会随之变化,变化如下图所示:
HE 系列制动器的制动力矩与预先确定的制动力以及制动盘的直径直接相关,因此HE系列制动器的制动力矩,可按下列公式进行计算:
1- 制动器向着制动盘中心安装:
2- 制动器沿着制动盘中心向外安装
HE系列制动器采用摩擦片和制动盘表面的两侧进行摩擦制动,摩擦片的尺寸比较厚,以备制动时磨损。

制动器有两个G1/4”的螺纹油孔,标准制动器中标示为(3),带有止端的制动器中标示为(4),一个位于上半边的夹钳,一个位于下半边的夹钳。

为了排出泄漏油,制动器还有两个G1/4”螺纹的泄油孔,(在标准制动器中标示为4和11,带有止端的制动器中标示为3和11)。

重要:严禁通过泄油口引入压力油
HE系列的标注制动器包含以下部件:
带有止端以及摩擦片回位螺栓的制动器部件清单如下:
旭阳公司具有多种不同规格的HE 系列制动器,包含有:――使用有机材料摩擦片或者烧结金属摩擦片的制动器――制动器摩擦片带有或没有磨损指示器
――制动器带有或没有止端
摩擦片磨损指示器通过在有机材料摩擦片中引入一根导线,来实现摩擦片的磨损检测。

当摩擦片磨损到一定程度时,导线会从摩擦片中裸露,一旦和制动盘接触就将接通导线,发出信号提醒负责制动器的工作人员需要更换摩擦片。

2. 发运和安装说明
2.1 发运说明
HE制动器以整件供应。

两块夹钳之间的接触面在装配前须进行机加工和清洁。

现任何腐蚀问题。

在运输过程中,所有泄漏油孔、液压油孔和装密封件(12)的孔都已经盖上。

2.2 制动盘和安装表面
在开始装配前,必须校准夹钳将要安装的表面和制动盘的表面是否完全平行,并且制动盘须正确就位。

制动盘以及机器和制动器的装配表面,必须彻底清洁,不得留有任何油漆、油、锈等等。

2.3 安装步骤
制动器安装步骤如下:
-打开制动器包装,拆去所有盖帽(压力油口盖帽、泄漏油口盖帽,以及两块夹钳之间安装密封件(12)的盖帽)。

-将密封件(12)安放其中一块夹钳的相应位置。

-清洁HE制动器将安装的制动盘。

任何残留的颗粒都可能损坏制动器,并造成制动器不能正常工作。

-清洁两块夹钳和摩擦片的接触面。

打开包装后以及在运输过程中,夹钳的安装面可能遭受污染,因此必须清洁两个接触面。

-检验2.2节中所述的平行度。

-将两块夹钳安装到机器上的相应位置,并以相应的拧紧扭矩拧紧螺栓。

推荐采用优质的10.9级螺栓。

(参见附录I 相关表格)
-检验止端两个螺栓的拧紧扭矩,如果有的话。

(参见附录I 相关表格)
-接通压力油口(标准制动器中标示为3,带止端的制动器中标示为4)和泄漏油口(标准制动器中标示为4和11,带止端的制动器中标示为3和11)。

连接泄油孔有两种情况,视制动盘的中心轴安装位置而定,我们选择使用其中一个或另一个。

如果制动盘中心轴是垂直的,那么制动盘就是水平安装的,这个时候我们就应该选择连接下方夹钳的泄油孔。

如果制动盘中心轴是水平的,那么制动盘就是垂直安装的,这个时候我们就可以任意选择其中一个油孔来连接。

3. 制动器的调试
制动器自身不需要任何调整,只是当使用的制动器带有摩擦片回位螺栓和弹簧时,须确保回位螺栓(16)完全拧紧,以便螺栓端部能顶住衬套(17),只有这样才能给弹簧一个理想的压力,保证制动器正常工作。

4. 制动器的维护
为了确保正确维护HE盘式制动器,请系统地检查制动器的以下各个方面:
-摩擦片的磨损情况。

只要摩擦片的最低点厚度小于12mm,就必须进行制动器摩擦片的更换。

-检查止端螺栓、摩擦片回位螺栓以及制动器的固定螺栓是否拧紧。

-检查和液压系统的连接是否存在泄漏。

-检查泄漏情况。

5. 摩擦片的更换
制动器摩擦片由一块钢板和摩擦材料构成,每块摩擦片的总厚度为18mm。

如果摩擦片的总厚度任意一点小于12mm,就是说磨损了6mm以后,就需要更换摩擦片。

制动器摩擦片的厚度也会根据使用的制动器类型发生改变。

摩擦片更换的步骤视使用的制动器类型有所不同:
1. HE标准制动器:需要将一半的夹钳取下才能更换摩擦片。

2.带止端的HE制动器:
-松开摩擦片的回位螺栓,小心不要丢失回位弹簧。

这个步骤只针对于带有回位螺栓的制动器
-卸下其中一块夹钳的止端。

-卸下旧的摩擦片,换上新的摩擦片。

-只有取下两边的止端才能从夹钳的中间卸下旧的摩擦片。

-换上新的摩擦片后,拧紧摩擦片的固定螺栓直到螺栓端部和衬套接触。

-装上止端,以必须的扭矩拧紧螺栓。

6. 密封件的更换
HE 制动器每块夹钳的密封件包,组成如下:
一旦密封件损坏,或者制动器中有泄漏发生,则须更换密封件。

只有在将夹钳从其工作位置拆下后,才能更换密封件包。

按照下列步骤,更换密封件包中的一些元件。

(该程序对于两块夹钳都适用)。

-卸去夹钳上的油压
-断开压力油口和泄漏油口的连接
-从夹钳排出剩余的油液至一个适当的容器,以便重新使用
-如图所示,插入一个吊环螺栓,以操作制动器。

将制动器移动至选定的位置,以更换密封件。

-从主体(1)上取下摩擦片(5)和活塞(10)
-从主体(1)中拆下所有损坏的密封件。

-小心地清洁所有密封件机架和主体,避免有任何磨损密封件的残留部分。

-将新的密封件安装到其相应的位置中,务必小心地将其安放到如图所示的正确位置中。

-采用一个经过完全抛光的金属量测仪,检验密封件安装是否正确安装,避免损坏密封,
否则可能导致泄漏发生。

-在将活塞安放到其原有位置前,应严格检验活塞的状态。

损伤的活塞可能导致制动器发生泄漏。

-将活塞(10)和摩擦片(5)装回到主体中,务必小心不得损伤新装密封件。

-按照2.3节中的说明,重新安装制动器。

-排气:将最后一个偏航刹车器的回油管连接处略微松开,手动进行打压,用一个容器在连接处下方接油,当看到打出的油透明无气泡时停止打压,将其拧紧。

7. 备件
建议用户购置一些备件,为可能发生的故障做准备。

推荐备件表如下:
欲了解制动器相关详细资料,请联系东方汽轮机有限公司风电服务处,联系时请告知制动器的类型和序列号。

8. 附录I。
