人教版九年级物理第十五章《电流和电路》第二节电流和电路同步练习 含答案
人教版九年级物理第十五章《电流和电路》第二节电流和电路同步练习含答案
知识点电流的产生
1.关于电流的形成和方向,下列说法中正确的是( )
A.只有正电荷定向移动才能形成电流
B.只有负电荷定向移动才能形成电流
C.金属中的电流是自由电子定向移动形成的
D.金属导体中电子的移动方向和电流方向相同
2.如图所示,将小灯泡与电池相接,闭合开关后,灯泡发光,则通过灯泡中的电流方向是______,灯丝中电子定向移动的方向是______。
(均选填“由A到B”或“由B到A”)
知识点电路的构成
3.下列说法中正确的是（）
A.用导线把开关、电灯等用电器连接起来就组成了一个完整的电路
B.电源是提供电能的装置
C.干电池、蓄电池、发电机、电动机都是电源
D.用电器将其他形式的能转化为电能
4.在如图所示的电路中,正确的是（）
5.(江西省中考)简单电路是由电源、用电器、天和导线组成的。
给充电宝充电时,充电宝相当于简单电路中的______;充电宝给手机充电时,充电宝相当于简单电路中的______
6.如图所示,酸甜多汁的水果点亮了一排发光二极管这个简单的电路中水果相当于______,如果想这个电路的通断,还应在电路中安装______
知识点通路断路短路
7.如图所示的三个实物图,通路是图______,短路是图______,断路是图______。
8.如图所示,某种电风扇中有一个自动断电的安全装置,内部小金属球可以自由移动,当电风扇歪倒时,它是______路;当电风扇正立时,它是______路。
(均选填“通”“断”或“短”)
知识点二极管
9.如图所示,闭合开关,发光二极管能发光;若将电源正负极对调后,闭合开关,发光二极管______(选填“仍能”或“不能”)发光,这说明发二极管具有______导电性。
考查角度电流的方向
10.从显像管尾部的热灯丝发射出来的电子,高速撞击到电视机荧光屏上,使荧光屏发光,则在显像管内( )
A.电流方向从灯丝到荧光屏
B.电流方向从荧光屏到灯丝
C.显像管内是真空的,无法通过电流
D.以上说法均不对
11.(达州市中考)如图所示,用一个带负电的物体a去接触不带电的验电器的金属球b时,金属球b也带上负电,下列说法正确的是( )
A.a上的一些电子转移到b上,瞬时电流方向b→a
B.b上的一些电子转移到a上,瞬时电流方向a→b
C.b上的一些原子核转移到a上,瞬时电流方向b→a
D.a上的一些原子核转移到b上,瞬时电流方向a→b
12.如图所示,是闪电产生的电流通过避雷针的示意图(已知云层带正电)。
则下列说法中正确的是（）
A.产生闪电时,创造了电荷
B.产生闪电时,云层失去了原子核
C.云层带正电,是因为云层得到了电子
D.图中的电流方向是从云层到避雷针
考查角度电路图
13.如图甲是日常使用的手电筒,图乙是该手电筒的电路图,请将此电路图补充完整。
14.请根据如图所示的实物电路,画出电路图。
考查角度短路的两种形式
①电源短路
15.如图所示电路,闭合开关S,灯泡L1、L2都发光现将一根导线接在该电路中的某两个接线柱上,会导致两灯同时熄灭的是（）
A.a和b
B.c和d
C.e和f
D.g和h
②局部短路
16.一种声光报警器的电路如图所示。
闭合开关S1和S2后,会出现的现象是（）
A.灯亮,铃不响
B.灯不亮,铃不响
C.灯亮,铃响
D.灯不亮,铃响
17.当前,反恐在我国已成为一个重要的课题。
如果恐怖分子在公共场所安装了定时炸弹,其引爆装置如图所示,起爆前定时开关S是闭合的,当设定起爆时间一到,定时开关S会自动断开。
为使引爆装置停止工作,拆弹专家应在图中______(选填“a”或“b”)处剪断导线。
拆除前起爆器上______(选填“有”或“没有”)电流通过。
答案
1.C
2.由B到A 由A到B
3.B
4.D
5.用电器电源
6.电源开关
7.甲丙乙
8.断通
9.不能单向
10.B
11.A
12.D
13.略
14.略
15.D
16.A
17.a没有。
人教版九年级全一册物理第15章第二节电流和电路同步练习 含答案
人教版九年级物理第15章第二节电流和电路同步练习含答案知识点电流1.关于电流的形成,下列说法中正确的是( )A.只要导体中的电荷运动,就会形成电流B.只有正电荷定向移动,才会形成电流C.不论是正电荷还是负电荷,只要它们定向移动,都会形成电流D.只有正、负电荷同时定向移动,才会形成电流2.有两个相同的验电器A和B,A带电,B不带电。
用导线通过灯泡把AB连接起来如图所示,则( )A.导线中有电荷通过,B张角变大B.导线中没有电荷通过,B张角不变C.导线中有持续电流通过,灯泡发光D.导线中有持续电流通过,灯泡不发光3.如图所示,导体中有电流的是_____图,此图中电流的方向_____(选填“向左”或“向右”)知识点电路的构成4.如图所示,在《中国好声音》节目中,导师李健按下面前的按钮,转椅启动,转向学则按钮相当于电路中的（）A.开关B.导线C.电源D.用电器5.组成完整电路的元件分别为:_____、_____、_____和开关。
其中电源的作用是__________6.电路中有持续电流的条件:(1)电路中必须有_____;(2)电路必须_____。
知识点电路图7.我们在物理课中画电路图时要用统一的元件符号,下列符号中表示电源的是（）8.在如图甲中有电子门铃、电源和开关,请用笔画线表示导线把它们连接起来,使得门铃能够正常工作,并在图乙虚线框内画出相应的电路图。
(电子门铃可以用电子门铃}一表示)知识点通路断路短路9.用电器短接和断路是电路中常见的故障,下列四幅图中有用电器短接现象的是（）10.如图所示的电路中,开关闭合后,处于_____(选填“通路”“断路”或“短路”)状态,会造成_____(选填“电源”或“灯泡”)损坏,要使其成为正确的电路,只需要拆掉图中标注为_____的导线。
11.如图所示,电路的状态是_____(选填“通路”“断路”或“短路”),此时电路中_____电流(选填“有”或“无”),灯泡_____发光(选填“会”或“不会”)。
精品练习(附答案)《15.2电流和电路同步练习》(新)人教版物理九年级全一册
人教版九年级全一册 15.2 电流和电路同步练习一、单选题1．如图所示的四个电路中，错误的是（）A．只有图甲B．只有图甲、图乙C．只有图甲、图乙和图丙D．四个图都是错误的2．在干燥的冬季人身上容易起静电，当接触金属门把手时容易被“电”一下。
手持金属钥匙的一端，让另一端去接触金属门把手可以起到放电的效果，有效避免“电击”。
针对以上现象，下列说法正确的是（）A．人体带电是通过摩擦的方式创造了电荷B．利用验电器可以检测人体带的是正电还是负电C．若人体带的是负电，接触金属门把手的瞬间电流方向是从门把手流向人体D．尽量避免穿化纤类衣物可减少静电，因为化纤衣物是导体3．将铜片、铁片插入橙子中，再与电压表两接线柱分别连接，发现电压表指针的偏转情况如图所示。
则下列说法正确的是（）A．橙子是绝缘体B．电压表能提供电压C．水果电池的电压为0.5V D．铜片是水果电池的正极4．如图所示，取两个相同的不带电的验电器A和B,用丝绸摩擦过的玻璃棒与验电器A 的金属球接触后，再用带有绝缘手柄的金属棒把A和B连接起来。
下列说法正确的是（）A．丝绸摩擦过的玻璃棒带负电B．验电器金属箔片张开，说明金属箔片带了异种电荷C．用金属棒把A和B连接起来后，自由电子从A定向移动到BD．用金属棒把A和B连接起来后，瞬间电流方向是从金属棒的左端到右端5．下列材料中，通常情况下属于绝缘体的是（）A．盐水B．钢铁C．橡胶D．大地6．物理学习过程中常常需要将实物图连接情况画成电路图，下列电路中与实物相对应的是（）A．B．C．D．7．某太阳能路灯，晴天时太阳能电池板给铅酸蓄电池充电，黑夜时铅酸蓄电池让路灯发光，铅酸蓄电池充电的电路如图所示，则晴天充电时，铅酸蓄电池相当于电路中的（）A．电源B．开关C．导线D．用电器8．用毛皮摩擦过的橡胶棒去接触不带电的验电器A，A的金属箔片张角变大，如图所示。
再用C棒去同时接触A、B验电器的金属球，发现A的金属箔片张角变小，B的金属箔片张角变大，则下列说法正确的是（）A．验电器原理是异种电荷相互吸引B．C棒与其手柄D均为导体C．毛皮摩擦橡胶棒的过程中，电子是由橡胶棒转移到毛皮D．当C棒接触两验电器的金属球时，产生的电流方向为B到A9．下列说法正确的是（）A．金属导体中自由电子定向移动的方向与电流方向相同B．小明同学在校运动会上跳远时要助跑，助跑是为了增大自己的惯性C．有人不小心让西瓜滑落掉到地面上摔碎了，地面没有受损，是因为碰撞时地面没有受到弹力的作用D．运动员跑步时穿上有鞋钉的鞋是为了增加鞋底与地面的摩擦力10．取一个橙子，把铜片、铁片插入其中，就制成了一个水果电池。

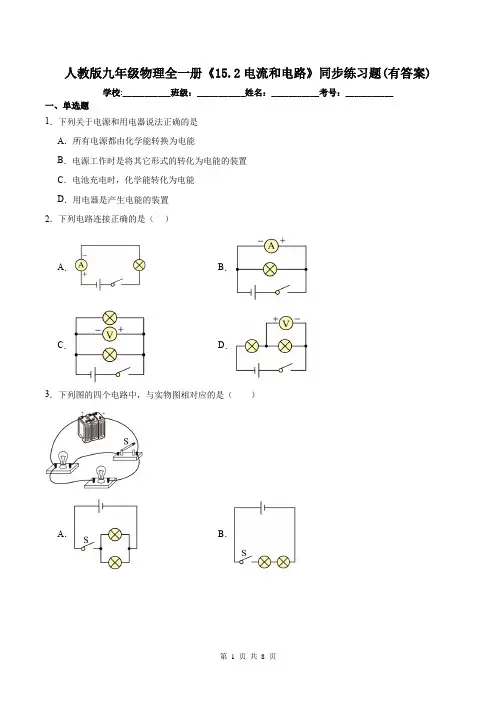

人教版九年级物理全一册《15.2电流和电路》同步练习题(有答案)
人教版九年级物理全一册《15.2电流和电路》同步练习题(有答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．下列关于电源和用电器说法正确的是A．所有电源都由化学能转换为电能B．电源工作时是将其它形式的转化为电能的装置C．电池充电时，化学能转化为电能D．用电器是产生电能的装置2．下列电路连接正确的是（）A．B．C．D．3．下列图的四个电路中，与实物图相对应的是（）A．B．C．D．4．中国力争在2030年前实现“碳达峰”。
为了践行绿色低碳发展，我市推行纯电动汽车（如图）。
汽车蓄电池充电过程中（）A．主要是机械能转化为电能B．主要是电能转化为化学能C．作为电源在使用D．化学能转化为电能和内能5．如图所示，用毛皮摩擦过的橡胶棒接触验电器的金属球时，验电器的两片金属箔张开，下面说法正确的是（）A．摩擦过程中橡胶棒失去电子带正电荷B．摩擦过程中创造了新的电荷C．接触过程中金属箔上的电子转移到了橡胶棒D．金属箔张开的原因是同种电荷相互排斥6．如图所示甲、乙两个验电器，甲不带电，乙带正电，用金属杆将甲、乙连接起来时，下列说法正确的是（）A．电流方向是从乙到甲，自由电子运动方向是从乙到甲B．电流方向是从甲到乙，自由电子运动方向是从乙到甲C．甲金属箔会张开，乙金属箔会闭合D．甲金属箔会张开，乙金属箔不会闭合7．取两个相同的验电器A和B，使A带上负电荷，可以看到A的金属箔张开，B的金属箔闭合。
用带有绝缘柄的金属棒把A和B连接起来（如图所示），观察到A的金属箔张开的角度减小，B的金属箔由闭合变为张开。
则A、B连接起来的瞬间（）A．验电器的工作原理是同种电荷相互排斥，异种电荷相互吸引B．正电荷由B转移到AC．金属杆中的瞬时电流方向是由A到BD．验电器A的张角变小是由于金属箔上电荷量减小8．下列关于电学知识的说法，正确的是A．只有正电荷定向移动才能形成电流B．毛皮与橡胶棒摩擦的过程中，橡胶棒带负电，说明毛皮失去了电子C．验电器的工作原理是：异种电荷相互吸引D．在金属导体中，电流的方向就是自由电子定向移动的方向9．在图所示的电路中，闭合开关后两盏灯都可能发光的是（）A．只闭合开关S1B．只闭合开关S2C．只闭合开关S1、S2D．开关S1、S2、S3都闭合10．在如图所示的几种电路中，小灯泡能发光的是（）A．①①B．①①C．①①D．①①二、填空题11．如图是门磁防盗报警器，睡觉前装好电路，当盗贼开门时报警器发出警报．如图的报警器，左侧门框上固定一个磁铁，右侧报警装置对应处有一个干簧管．门关紧时，磁铁吸引干簧管，这时报警器内部的电路处于（填通路、断路）状态．12．如图是发光二极管的示意图。

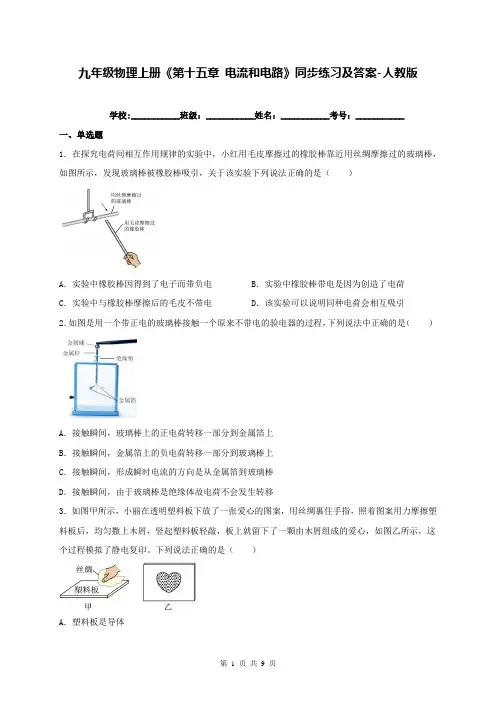

九年级物理上册《第十五章 电流和电路》同步练习及答案-人教版
九年级物理上册《第十五章电流和电路》同步练习及答案-人教版学校:___________班级：___________姓名：___________考号：___________一、单选题1．在探究电荷间相互作用规律的实验中，小红用毛皮摩擦过的橡胶棒靠近用丝绸摩擦过的玻璃棒，如图所示，发现玻璃棒被橡胶棒吸引，关于该实验下列说法正确的是（）A．实验中橡胶棒因得到了电子而带负电B．实验中橡胶棒带电是因为创造了电荷C．实验中与橡胶棒摩擦后的毛皮不带电D．该实验可以说明同种电荷会相互吸引2．如图是用一个带正电的玻璃棒接触一个原来不带电的验电器的过程，下列说法中正确的是（）A．接触瞬间，玻璃棒上的正电荷转移一部分到金属箔上B．接触瞬间，金属箔上的负电荷转移一部分到玻璃棒上C．接触瞬间，形成瞬时电流的方向是从金属箔到玻璃棒D．接触瞬间，由于玻璃棒是绝缘体故电荷不会发生转移3．如图甲所示，小丽在透明塑料板下放了一张爱心的图案，用丝绸裹住手指，照着图案用力摩擦塑料板后，均匀撒上木屑，竖起塑料板轻敲，板上就留下了一颗由木屑组成的爱心，如图乙所示，这个过程模拟了静电复印。
下列说法正确的是（）A．塑料板是导体B．摩擦后的塑料板和丝绸带上了同种电荷C．摩擦过程中创造了电荷D．木屑留在塑料板上是由于带电体吸引轻小物体4．取两个相同的验电器甲和乙，如图，使甲带负电荷，乙不带电，下列分析错误的是（）A．甲验电器带负电是因为它得到了电子B．手柄必须是绝缘体，长棒必须是导体C．甲验电器的金属箔片张开是由于同种电荷相互排斥D．用金属棒连接两金属球的瞬间，棒中电流方向由甲到乙5．如图为自动感应干手器，其电动机正常工作电压为220伏，当手处于红外线感应范围内，自动感应开关S会闭合，它就正常工作，将手烘干。
下列电路图符合上述要求的是（）A．B．C．D．6．如图所示的电路中，闭合开关S1、S2，电流表、灯泡L1和L2均能正常工作，则下列说法正确的是（）A．开关S1闭合，S2断开，电源外部电流流向为d→c→b→e→aB．开关S1、S2都闭合，灯泡L1和L2并联C．开关S1、S2都闭合，通过灯泡L1和L2的电流一定不相等D．闭合S1、S2中任意一个开关，都会有灯泡发光7．图中为带有警灯报警功能的玩具警车，马达驱动和警灯闪亮分别独立工作．图中的电路符合要求的是（）A．B．C．D．8．如图，能直接测量通过灯L2电流的是（）A．B．C．D．9．如图所示电路，闭合开关S1、S2，小灯泡L1和L2均正常发光，两电表都有示数，下列判断正确的是（）A．电流表A1只测量灯L2的电流B．电流表A1的示数比A2的小C．灯L2被短路时，L1正常发光D．只闭合开关S2，L2正常发光10．如图甲所示，当开关S闭合后，两只电流表的指针偏转角度相同，如图乙所示。

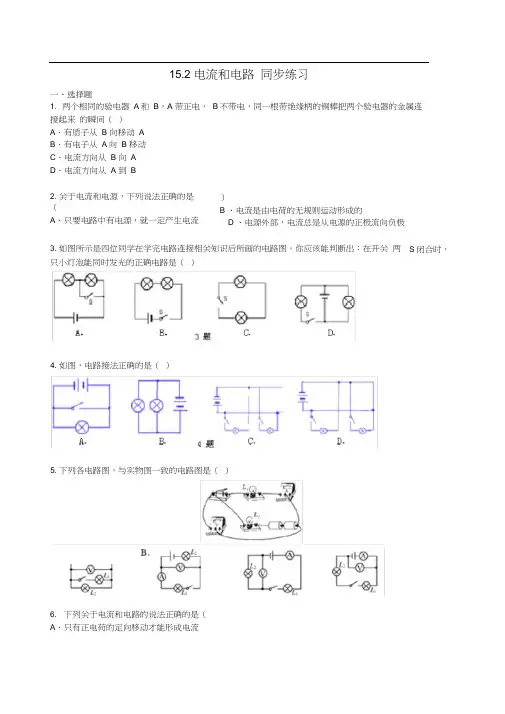

人教版九年级上册物理15.2电流和电路同步练习(含答案)
15.2电流和电路同步练习一、选择题1. 两个相同的验电器A和B，A 带正电，B不带电，同一根带绝缘柄的铜棒把两个验电器的金属连接起来的瞬间（）A．有质子从 B 向移动AB．有电子从A向 B 移动C．电流方向从 B 向AD．电流方向从 A 到B）B 、电流是由电荷的无规则运动形成的D 、电源外部，电流总是从电源的正极流向负极3. 如图所示是四位同学在学完电路连接相关知识后所画的电路图。
你应该能判断出：在开关两只小灯泡能同时发光的正确电路是（）6. 下列关于电流和电路的说法正确的是（A．只有正电荷的定向移动才能形成电流2. 关于电流和电源，下列说法正确的是（A、只要电路中有电源，就一定产生电流C、电流的方向总是从电源的正极流向负S闭合时，4. 如图，电路接法正确的是（）5. 下列各电路图，与实物图一致的电路图是（）B．绝缘体之所以不容易导电是因为其内部几乎没有电荷C．只要电路中有电源，就一定有持续电流D．在通路中，导线的自由电子定向移动方向是从电源负极到电源正极7. 一本用电常识书中列出了白炽灯的常见故障与检修方法，如表所述，造成此“灯泡不亮“故障的共同原因是电路中出现了（）二、填空题8. 验电器是用来检验物体的仪器，它是利用的原理制成的。
9. 插头出现如图所示的甲、乙两种情况时，一旦把它们插入插座内，则会造成电路短路；会造成电路断路（选填“甲”或“乙”）。
10. 处处连通的电路叫，断开的电路叫，电流从电源的正极出来，不经过用电器，直接回到电源的负极的电路叫。
11. 如图所示，闭合开关S时，小电灯L1、L2都不亮．用一段导线的两端接触a、b两点，两灯仍都不亮；接触b、c 两点时，两灯也不亮；接触c、d 两点时，两灯都亮．则该电路的故障是12. 如图是一种声光报警器的电路图，当开关时，灯亮、铃不响；当开关时，灯亮同时铃响。
13.电荷的移动形成电流。
规定定向移动的方向跟电流方向三、综合应用题（1）请根据图中手电筒的结构示意图，将电路图补画完整．（2）写出手电筒不发光的三种可能原因。
人教版九年级物理全一册《15.2电流和电路》同步练习题(有答案)
人教版九年级物理全一册《15.2电流和电路》同步练习题（有答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．图为酒店房间的取电装置，房卡插入后，整个房间才“通电”，房卡相当于电路的（）A．电源B．总开关C．用电器D．电表2．如图所示，取两个相同的不带电的验电器A和B，用丝绸摩擦过的玻璃棒与验电器A的金属球接触后，再用带有绝缘手柄的金属棒把A和B连接起来。
下列说法不正确的是()A．用丝绸摩擦过的玻璃棒带正电B．验电器金属籍片张开，说明金属箔片带了同种电荷C．用金属棒把A和B连接起来后，验电器B带负电D．用金属棒把A和B连接起来后，瞬间电流方向是从金属棒的左端到右端3．在国际单位制中，时间的基本单位是（）A．m B．s C．A D．kg4．关于电流下列说法中，正确的是A．电荷的移动形成电流，通过导体的电荷越多，电流越大B．只有正电荷的定向移动才能形成电流C．电流方向就是电荷定向移动的方向D．用丝绸摩擦过的玻璃棒接触不带电的验电器的金属球，产生的瞬间电流的方向是从玻璃棒到金属球5．取两个相同的验电器A和B，使A带上负电荷，可以看到A的金属箔张开，B的金属箔闭合。
用带有绝缘柄的金属棒把A和B连接起来（如图所示），观察到A的金属箔张开的角度减小，B的金属箔由闭合变为张开。
则A、B连接起来的瞬间（）A．验电器B的金属箔能够张开是因为带上了异种电荷B．正电荷由B转移到AC．金属杆中的电流方向是由B到AD．金属杆中的电流方向是由A到B6．石烯是目前世上最薄、最坚硬的纳米材料，它具有着高熔点、良好导电性和导热性等特点，而且它几乎是完全透明的。
如果和其他材料混合，石墨烯还可用于制造更耐热、更结实的电导体，从而使新材料更薄、更轻、更富有弹性。
石墨烯材料不适合做下列哪种物体（）A．保温杯B．输电线C．防弹衣D．触摸屏7．电路中形成电流的条件是A．电路中有电源B．电路中有电源和用电器C．电路中有电源并形成通路D．导体中有自由电子8．下列说法中，正确的是（）A．电荷的移动形成电流B．将两只相同的气球在头发上摩擦后，两气球会带同种电荷相互排斥C．用丝绸摩擦过的玻璃棒带负电D．毛皮和橡胶棒摩擦的过程中创造了电子9．下列说法不正确的是（）A．电荷的定向移动就形成了电流B．绝对不导电的物体是绝缘体C．当直流电源对用电器供电时，电流的方向是从电源的正极经用电器流向电源的负极D．摩擦起电的实质是电子的转移10．在下列器件中，全部为用电器的是（）A．电铃、电池组、白炽灯B．日光灯、电风扇、电视机C．洗衣机、收录机、开关D．电源插座、电线、空调器二、填空题11．（1）如图1甲所示，图甲中木块的长度为cm，天平平衡时，放在天平右盘中的砝码和游码的位置如图1乙所示g；图1丙中的体温计示数是℃。
2023-2024学年九年级物理上册《第十五章 电流和电路》同步练习题含答案(人教版)
2023-2024学年九年级物理上册《第十五章电流和电路》同步练习题含答案（人教版)学校:___________班级：___________姓名：___________考号：___________知识点梳理：一、摩擦起电1.自然界中有两种电荷：正电荷和负电荷。
2.用丝绸摩擦过的玻璃棒带正电荷，用毛皮摩擦过的橡胶棒带负电荷。
3.电荷的多少叫做电荷量，简称电荷。
（单位：库伦，符号：C）4.不同物质的原子核束缚电子的能力不同，摩擦起电是电子发生了转移。
5.失去电子带正电，得到电子带负电。
6.同种电荷相互排斥，异种电荷相互吸引。
7.带电体能够吸引轻小的物体。
二、验电器1.验电器原理：同种电荷相互排斥。
三、导体和绝缘体1.容易导电的物体叫做导体，不容易导电的物体叫做绝缘体。
2.导体中有自由移动的电荷。
（在金属中，部分电子可以在金属内部自由移动，这种电子叫做自由电子。
）3.导体和绝缘体间没有明显的界限，在一定条件下可以相互转化。
4.常见的导体：金属、人体、大地、石墨、食盐水溶液。
5.常见的绝缘体：橡胶、玻璃、塑料。
四、电流1.电荷的定向移动形成电流。
2.正电荷定向移动的方向规定为电流的方向。
五、电路和电路图1.电路：电源、用电器，导线，开关，组成了电流可以流过的路径。
2.只有电路闭合时，电路中才有电流。
3.通路：正常接通的电路，即用电器能够工作的电路。
4.断路：电路中如果有某处被切断，电路中就不会有电流通过。
5.短路：用导线将电源的正、负极连接起来。
（如果电路是接通的，但用电器两端被导线直接接通，这种情况叫做该用电器被短接。
）六、串联电路和并联电路1.串联电路和并联电路如图所示：串联电路并联电路2.判断串并联电路的方法：拆掉一个用电器，其他用电器能正常工作，说明是串联电路，反之是并联电路。
七、电流的强弱1.电荷的定向移动形成电流，正电荷定向移动的方向规定为电流的方向。
2.电流是表示电流强弱的物理量，通常用字母I表示，单位：安培，简称安，符号A。
人教版物理九年级全一册：15.2 电流和电路 同步练习(附答案)
第2节电流和电路一、知识梳理：1．电流定义：电荷的_ __形成电流．方向：把__ 定向移动的方向规定为电流的方向．在电源外部，电流从电源的_ 极经过用电器流向_ 极．2．电路的构成定义：由电源、_ 、开关和__ _等元件组成的电流可以流过的路径叫做电路．电源：提供_ 的装置．用电器：_ 电能的装置．导线：_ 电能．开关：控制电路的_ ．电流的形成条件：只有电路_ 时，电路中才可能有持续电流．3．电路图定义：用规定的符号表示电路连接的图叫做电路图．几种常见电路元件的符号：电源_ ，开关__ ，灯泡_ _，电流表__ __，电压表__ __，电动机_ ，交叉相连的导线_ ．注意：画电路图时，连线要横平竖直，尽量使电路图画成长方形或正方形；元件不可以画在拐角处；交叉相连的导线一定要画实心点．4．通路、断路、短路通路：指正常接通的电路，即用电器能够_ 的电路．断路：也叫开路．指电路中某处被切断，电路中没有电流，用电器_ ．短路：直接用导线将_ _ 连接起来的电路，叫做短路．电源被短路，电路中会有很大的电流，这是不允许的．二、练习：知识点1电流1．下列电路图中标出的电流方向正确的是( )知识点2电路的构成2．下列说法中正确的是( )A．用导线把开关、电灯等用电器连接起来就组成了一个完整的电路B．电源是使电路中有持续电流的装置C．干电池、蓄电池、发电机、电风扇都是电源D．手电筒照明时，小灯泡相当于电源3．如图所示，一个移动电源正在给手机电池充电，此时该手机的电池相当于(C) A．电源B．开关C．用电器D．导线4．如图所示，电路连接正确的是( )知识点3电路图5．下列电路图正确的是( )6．如图甲是日常使用的手电筒，图乙是该手电筒的电路图，请将此电路图补充完整．知识点4通路断路短路7．如图所示电路连接情况中：A属于，B属于，C属于．(填“短路”“通路”或“断路”)8．如图，开关S闭合时灯L1，灯L2(填“亮”或“不亮”)．9．如图所示，将小灯泡与电源相接，闭合开关后，灯泡发光，则通过灯泡中的电流方向是，灯丝中电子的定向移动方向是．(填“由A到B”或“由B到A”)10．关于电源和电流，下列说法中正确的是( )A．电流是由大量电荷的无规则运动形成的B．电源外部，电流是从电源的正极流向负极C．在电路中只要有电源，就一定会有电流D．电流的方向总是从电源的正极流向负极11．如图所示的电路是最简单的电路．下列说法正确的是( )A．此时的电路是通路B．开关闭合后会发生短路C．开关闭合后，电流由电源正极流出，经开关、灯泡后回到电源负极D．若开关接在电源负极与灯泡之间，开关不起作用12．红外线电暖器中有一个自动断电的安全装置，如图所示，当红外线电暖器倾倒时，电路；直立时，电路．(填“断开”或“闭合”)13．如图是由一个小灯泡、一个发光二极管LED、两节干电池、一个开关组成的电路．闭合开关，小灯泡和LED发光，说明LED的正极是(填“较长的引脚”或“较短的引脚”)．导线中电荷移动的方向为从到(填“A”或“B”)．14．画出如图所示的实物电路对应的电路图．知识点5 电荷和电流方向的辨析15．如图甲所示，验电器A带负电，B不带电．用带有绝缘柄的金属棒把验电器A、B 两金属球连接起来的瞬间(如图乙所示)，金属棒中( )甲乙A．电流方向由A到B B．电流方向由B到AC．有电流但方向无法确定D．始终无电流16．如图所示，用一个带正电的物体a去接触不带电的验电器的金属球b时，金属球b 也带上了正电，则下列说法正确的是( )A．a上的一些电子转移到b上，瞬时电流方向b→aB．b上的一些电子转移到a上，瞬时电流方向a→bC．b上的一些电子转移到a上，瞬时电流方向b→aD．a上的一些电子转移到b上，瞬时电流方向a→b参考答案：第2节电流和电路一、知识梳理：1．电流定义：电荷的__定向移动__形成电流．方向：把__正电荷__定向移动的方向规定为电流的方向．在电源外部，电流从电源的__正__极经过用电器流向__负__极．2．电路的构成定义：由电源、__用电器__、开关和__导线__等元件组成的电流可以流过的路径叫做电路．电源：提供__电能__的装置．用电器：__消耗__电能的装置．导线：__输送__电能．开关：控制电路的__通断__．电流的形成条件：只有电路__闭合__时，电路中才可能有持续电流．3．电路图定义：用规定的符号表示电路连接的图叫做电路图．几种常见电路元件的符号：电源____，开关____，灯泡____，电流表____，电压表____，电动机____，交叉相连的导线__、__．4．通路、断路、短路通路：指正常接通的电路，即用电器能够__工作__的电路．断路：也叫开路．指电路中某处被切断，电路中没有电流，用电器__不工作__．短路：直接用导线将__电源正、负极__连接起来的电路，叫做短路．电源被短路，电路中会有很大的电流，这是不允许的．二、练习：1．A2．B3．C4．C5．D6．解：7．A属于__断路__，B属于__短路__，C属于__通路__．8．灯L1__不亮__，灯L2__亮__9．__由B到A__，__由A到B__．10．B11．C12．__断开__ __闭合__．13．__较长的引脚__ __B__ __A__ ．14．解：15．B 16．B。
人教版九年级物理第十五章电流和电路第二节电流同步练习二 含答案
人教版九年级物理第十五章电流和电路第二节电流同步练习二含答案1.从显像管尾部的热灯丝发射出来的电子,高速撞击在电视机荧光屏上,使荧光屏发光,则在显像管内（）A.电流方向从灯丝到荧光屏B.电流方向从荧光屏到灯丝C.显像管内没有电流D.显像管内电流方向无法确定2.(教材变式)具有塑料外壳的手电筒的构造如图所示,手电筒内装了两节干电池.关于手电筒的电路下列说法正确的是（）A.金属弹簧为绝缘体,不属于电路的一部分B.干电池为电源,按键为电路开关C.灯泡发光时,电能转化为化学能D.灯泡发光时,灯丝中的电流是由正电荷定向移动形成的3.对如图所示的三个电路状态判断正确的是（）A.甲断路、乙短路、丙通路B.甲通路、乙短路、丙短路C.甲断路、乙通路、丙短路D.甲短路、乙断路、丙通路4.如图所示是小明的物理老师在课堂上演示的一个实验.把一张细条状的锡箔纸两端分别压在干电池的正负极上,不一会儿,锡箔纸就燃烧了起来.这是由于电源发生＿＿＿将大量电能转化为＿＿＿所以,老师强调,在进行电学实验时＿＿＿选填“可以”或“禁止”)将电源两极直接用导线连接5.夏天的雷雨天气里,当一大片带负电的云层接近建筑物时,云层中的负电荷通过避雷针经金属线导入大地则此时金属线中的电流方向是从＿＿＿流向＿＿＿（均选填“云层”或“大地”)6.如图所示是一段接在电路中的直导线,实心点代表电子,箭头方向为运动方向.则此导线中电流的方向是从＿＿＿到＿＿＿电源的正极在导线的端(均选填“A”或“B”）7.如图所示是电扇中的一个自动保护装置:当电扇不慎被碰倒或倾倒时,小球就会滚向一侧使电路＿＿＿（选填“断开”“短路”或“闭合”),起到保护电扇作用,这个保护装置在电扇电路中的作用相当于＿＿＿8.物理学上规定＿＿＿定向移动的方向为电流的方向,如图所示电路中,闭合开关,灯泡中电流的方向是从＿＿＿(选填“A→B”或“B→A”)9.根据左侧电路图,用铅笔代替导线将右侧实物图连10.如图甲所示电路,闭合开关后,L1和L2都不亮接完整现用一根导线检查故障原因,如图乙所示,当用导线接在L1两端时,L1和L2仍然不亮;如图丙所示,当用导线接在L2两端时,L1亮,L不亮,则可能的原因是（）A.L1短路B.L2短路C.L1断路D.L2断路11.（淮安中考改编)为避免点燃烟花时造成人员伤害,小明设计了烟花定时自动点火装置,原理如图所示,装置中的点火器有电流通过时,就会自动点燃烟花,定时器控制点火时间.为完善设计方案还需要在＿＿＿(选填“a”或“b”)处安装一个开关S,断开此开关,指示灯熄灭,整个装置停止工作点燃烟花前,定时器(相当于导线)在电路中应处＿＿＿选填“通路”或“断路”)状态12.如图甲所示,在一根横跨河流两岸的硬塑料管内有三根完全相同的导线,为了辨别哪两个线头为同一根导线的两端,工人师傅用图乙所示的“测通器”来进行测试(1)先将A和B用一小段导线连接起来,再将“测通器”的m连接在D上,当n连接F时小灯泡发光,由此可确定＿＿＿(填字母,下同)为同一根(2)为了弄清另外两根导线的两端,用一小段导线导线的两端连接A和C,“测通器”的一端必须与＿＿＿相连若另一端接F,小灯泡发光,则A和＿＿＿为同根导线的两端。
人教九年级物理第十五章第二节电流和电路知识点+练习+答案
第十五章第2节《电流和电路》一、电流1、电荷的定向移动形成电流；（电荷包括正电荷和负电荷定向移动都可以形成电流）3、规定：正电荷定向移动的方向为电流的方向（负电荷定向移动的方向与电流方向相反，尤其注意电子是负电荷，电子的移动方向与电流的方向相反）4、在电源外部，电流的方向从电源的正极流向用电器，再回到负极；5、二极管是半导体，具有单向导电性，即电流只能从它的一端流向另一端，不能反向流动。
6电流的概念：电流等于1s内通过导体横截面积的电荷量。
说明：电流只与电荷量、通电时间有关，与导线的粗细，即横截面积的大小无关。
7、物理意义：电流表示电流的大小或强弱。
8、计算电流的公式：I=Q/t 其中I表示电流，单位是：安培 A ； Q表示：电荷量，单位是：库仑 C ；t表示时间，单位是：秒 s9、单位：1、国际单位： A 2、常用单位：mA 、μA 3、换算关系：1A=1000mA 1mA=1000μA某同学用台灯工作时电流约140 mA ，合0.14 A 它表示：1s内通过导体横截面积的电荷量0.14C 。
2s内通过导体某一横截面积电子数为：1.75×1018个。
10、测量：1、仪器：电流表，符号：2、方法：㈠读数时应做到“三看清”即看清接线柱上标的量程，看清每大格电流值、看清每小格电流值㈡使用时规则：①电流表要串联在电路中；②电流从电流表的正接线柱流入，负接线柱流出，否则指针反偏。
③被测电流不要超过电流表的最大测量值Ⅰ危害：被测电流超过电流表的最大测量值时，不仅测不出电流值，电流表的指针还会被打弯，甚至表被烧坏。
Ⅱ选择量程：实验室用电流表有两个量程，0—0.6A 和0—3A。
测量时，先选大量程，用开关试触，若被测电流在0.6A—3A可测量，若被测电流小于0.6A则换用小的量程，若被测电流大于3A则换用更大量程的电流表。
④绝对不允许不经用电器直接把电流表连到电源两极上，原因电流表相当于一根导线。
