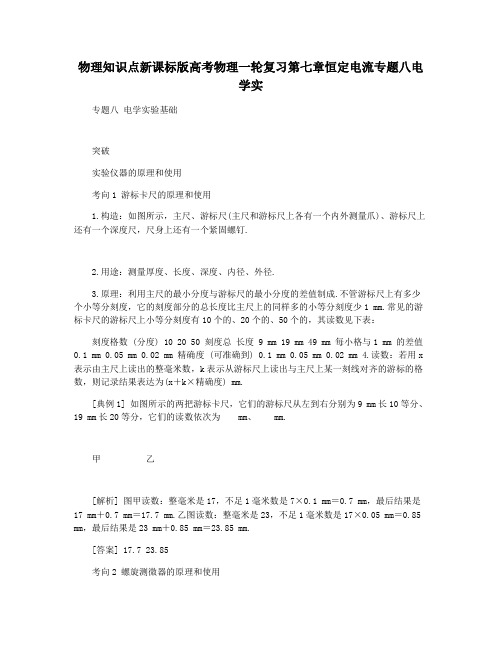

物理知识点新课标版高考物理一轮复习第七章恒定电流专题八电学实
物理知识点新课标版高考物理一轮复习第七章恒定电流专题八电学实专题八电学实验基础突破实验仪器的原理和使用考向1 游标卡尺的原理和使用1.构造：如图所示，主尺、游标尺(主尺和游标尺上各有一个内外测量爪)、游标尺上还有一个深度尺，尺身上还有一个紧固螺钉.2.用途：测量厚度、长度、深度、内径、外径.3.原理：利用主尺的最小分度与游标尺的最小分度的差值制成.不管游标尺上有多少个小等分刻度，它的刻度部分的总长度比主尺上的同样多的小等分刻度少1 mm.常见的游标卡尺的游标尺上小等分刻度有10个的、20个的、50个的，其读数见下表：刻度格数 (分度) 10 20 50 刻度总长度 9 mm 19 mm 49 mm 每小格与1 mm 的差值0.1 mm 0.05 mm 0.02 mm 精确度 (可准确到) 0.1 mm 0.05 mm 0.02 mm 4.读数：若用x 表示由主尺上读出的整毫米数，k表示从游标尺上读出与主尺上某一刻线对齐的游标的格数，则记录结果表达为(x＋k×精确度) mm.[典例1] 如图所示的两把游标卡尺，它们的游标尺从左到右分别为9 mm长10等分、19 mm长20等分，它们的读数依次为 mm、 mm.甲乙[解析] 图甲读数：整毫米是17，不足1毫米数是7×0.1 mm＝0.7 mm，最后结果是17 mm＋0.7 mm＝17.7 mm.乙图读数：整毫米是23，不足1毫米数是17×0.05 m m＝0.85 mm，最后结果是23 mm＋0.85 mm＝23.85 mm.[答案] 17.7 23.85考向2 螺旋测微器的原理和使用1.构造：如图所示是常用的螺旋测微器.它的测砧A和固定刻度B固定在尺架C上，旋钮- 1 -D、微调旋钮D′和可动刻度E、测微螺杆F连在一起，通过精密螺纹套在B上.2.原理：测微螺杆F与固定刻度B之间的精密螺纹的螺距为0.5 mm，即旋钮D每旋转一周，F前进或后退0.5 mm，而可动刻度E上的刻度为50等份，每转动一小格，F前进或后退0.01 mm.即螺旋测微器的精确度为0.01 mm.读数时误差出现在毫米的千分位上，因此，螺旋测微器又叫千分尺.3.读数：测量时被测物体长度的整毫米数由固定刻度读出，小数部分由可动刻度读出. 测量值(mm) ＝固定刻度数(mm)(注意半毫米刻度线是否露出)＋可动刻度数(估读一位)×0.01(mm).[典例2] 使用螺旋测微器测量两个金属丝的直径，示数如图所示，则甲、乙两金属丝的直径分别是 mm、 mm.甲乙[解析] 对图甲：固定刻度示数为2.0 mm，不足半毫米的从可动刻度上读的示数为15.0，最后的读数：2.0 mm＋15.0×0.01 mm＝2.150 mm.对图乙：金属丝的直径为4.8×0.01 mm＝0.048 mm.[答案] 2.150 0.048考向3 电流表、电压表的原理和使用 1.电压表、电流表的改装原理改装为大量程电压表串联电阻分压改装为大量程电流表并联电阻分流改装原理图分压电阻或分流电阻改装后的电表内阻感谢您的阅读，祝您生活愉快。
高三年级一轮复习,第七章第五节,实验,测定电源的,电动势和内阻,课件
第七章
恒定电流
第5节 实验：测定电源的电动势和内阻
[高考导航]
考点 内容 要求 题型 把握考情 预计高考命题 的重点仍将是 对基本概念和 规律、闭合电 明 路的欧姆定律 热 的理解和应用， 点 实验则考查基 本仪器的使用， 实验原理的理 解，实验数据 的处理等知识。
测定电源的电动势 实验九 和内阻
解析
解析：由于电源是一节干电池(1.5 V)，所选量程为3 V 的电压表；估算电流时，考虑到干电池的内阻一般为几 欧姆左右，加上保护电阻，最大电流在0.5 A左右，所以 选量程为0.6 A的电流表；由于电池内阻很小，所以保护 电阻不宜太大，否则会使得电流表、电压表取值范围小， 造成的误差大；滑动变阻器的最大阻值一般比电池内阻 大几倍就好了，取0～10 Ω能很好地控制电路中的电流 和电压，若取0～100 Ω会出现开始几乎不变最后突然变 化的现象。关于系统误差一般由测量工具和测量方法造 成的，一般具有倾向性，总是偏大或者偏小。本实验中 由于电压表的分流作用造成电流表读数总是比测量值小， 造成E测<E真，r测<r真。
解析
解析：(1)根据闭合电路欧姆定律，该同学 设计实验的原理表达式是E＝I(R＋r)。 (2)根据实验的安全性原则，在闭合开关之 前，应先将电阻箱调到最大值。根据电阻箱 读数规则，电阻箱接入电路的阻值为2×10 Ω＋1×1 Ω＝21 Ω。 (3)由E＝I(R＋r)可得1 / I＝R / E＋r / E。 1 / I --R图像斜率等于1 / E，E＝6.3 V，图 像在纵轴截距等于r / E，r＝2.5 Ω。
解析
[解析] (1)因三节干电池的电动势约为4.5 V，故电压 表应选D；因干电池放电电流不宜超过0.5 A，故电流表 应选A；由电压表和电流表的测量范围可知滑动变阻器 选用F即可。 (2)本实验的实验电路如图甲所示。所以还需要用导线将 a与d相连，c与g相连，f与h相连。 (3)电阻箱代替滑动变阻器，实验电路图如图乙所示。根 据闭合电路欧姆定律得U＋Ur / R＝E，整理可得三种情 况：
高三物理一轮复习必考部分第7章恒定电流实验8测量电源的电动势和内阻课件
图实-8-6
【规范解答】 (1)为了使测量更准确，电流表选量程为 0.6 A 的电流表 A， 电池组的电动势约 4.5 V，故电压表选 D，为了便于调节滑动变阻器应选 F.
(2)为了使测量误差尽可能小，测量电源电动势和内电阻的原理图如图甲所 示，因此将 a、d 相连，c、g 相连，f、h 相连．
甲
(3)实验时发现电流表坏了，于是不再 使用电流表，剩余仪器中仅用电阻箱替换 掉滑动变阻器，重新连接电路，仍能完成 实验．实验中读出几组电阻箱的阻值 R 和 对应电压表的示数 U.用图象法处理采集到 的数据，为在直角坐标系中得到的函数图 象是一条直线，则可以________为纵坐标， 以________为横坐标．
乙
(3)用电阻箱和电压表测量电源电动势和内电阻的实验原理图如乙所示，根
据闭合电路欧姆定律，得
E＝U＋URr
所以U1 ＝E1＋Er ·R1或U＝E－URr或UR ＝Er ＋E1R，
因此可作出U1
-R1或U-UR或UR
-R图象处理数据．
【答案】 (1)A D F (2)a d c g f h
根据以上三组方程分别求出 E、r，再取其平均值作为电源的电动势 E 和内阻
r.
方法二：用图象法处理数据． 在坐标纸上以路端电压 U 为纵轴、干路电流 I 为横轴建立 U-I 坐标系，在坐 标平面内描出各组(I，U)值所对应的点，然后尽量多地通过这些点作一条直线， 不在直线上的点大致均匀分布在直线两侧，则直线与纵轴交点的纵坐标值即是电 池电动势的大小(一次函数的纵轴截距)，直线斜率的绝对值即为电池的内阻 r， 即 r＝ΔΔUI . ● 误差分析 1．偶然误差 (1)读数不准引起误差． (2)用图象法求 E 和 r 时，由于作图不准确造成误差．
2020版高考物理新增分大一轮复习第七章恒定电流实验八测量电源的电动势和内阻课件
大一轮复习讲义第七章恒定电流实验八测量电源的电动势和内阻NEIRONGSUOYIN 内容索引过好双基关研透命题点随堂测试回扣基础知识训练基础题目细研考纲和真题分析突破命题点随堂检测检测课堂学习效果过好双基关1.实验目的测量电源的电动势和内阻.2.实验原理(1)用电压表、电流表、可变电阻(如滑动变阻器)测量.测出两组U 、I 值，就能算出电动势和内阻.原理公式：.图1甲适合测量内阻较小的电池；图乙适合测量内阻较大的电池(如水果电池).E ＝U ＋Ir 图1(2)用电流表、电阻箱测量.如图2甲所示，测出两组I 、R 值，就能算出电动势和内阻.原理公式：.E ＝I (R ＋r )(3)用电压表、电阻箱测量.如图乙所示，测出两组U 、R 值，就能算出电动势和内阻.原理公式：.图2E ＝U ＋U R r3.实验器材电池(待测电源)，电压表，电流表，滑动变阻器，开关，导线，坐标纸.4.实验步骤(1)确定电流表、电压表的量程，按照电路原理图把器材连接好.(2)把滑动变阻器滑片移到电阻的一端.(3)闭合开关，调节滑动变阻器，使电流表有明显示数，记录一组电压表和电流表的读数，用同样方法测量并记录几组、值.(4)断开开关，整理好器材.(5)在坐标纸上作图线，求出E 、r .最大电压电流U －I5.数据处理(1)公式法：原则上，利用两组U、I数据，根据公式E＝U＋Ir，便可得到E、r，但这样误差较大，为减小误差，可测多次求平均值.(2)图象法：将多组U、I数据描在坐标纸上，利用图线求解电动势和内阻.①图线的纵坐标是路端电压，横坐标是干路电流，根据U＝E－Ir，图线是倾斜的直线.②电阻的伏安特性曲线中，U与I成正比，前提是R保持不变，而这里的U－I图线中，E、r不变，外电阻R改变，正是R的变化，导致I和U的变化.③实验中至少得到5组以上实验数据，画在坐标纸上拟合出一条直线.要使多数点落在直线上，且分布在直线两侧的点个数大致相等，个别偏离太远的点应舍去.④将图线延长，纵轴截距点意味着断路情况，它的数值就等于.横轴截距点(路端电压U ＝0)意味着短路情况，它的数值就等于.特别提醒(1)两个截距点均是无法用实验实际测到的，是利用得到的图线向两侧合理外推得到的.(2)由于r 一般很小，得到的图线斜率的绝对值就较小.为了使测量结果准确，可以将纵轴的坐标不从零开始，计算r 时选取直线上相距较远的两点求得.电动势短路电流6.注意事项(1)实验电路图：一般电源内阻较小，电流表和滑动变阻器串联后与电压表并联.(2)电流表一般选0～0.6A挡，电压表一般选0～3V挡.(3)电流不能过大，一般小于0.5A.(4)由于电池内阻一般较小，为使电压表读数有明显变化，可采用内阻较大的旧电池，或给电池串联一个定值电阻R0，测出等效内阻后再减掉R即可.研透命题点例1(2018·扬州市一模)利用如图3所示的实验装置测量两节干电池组成的电源的电动势和内电阻.(1)请在图中用笔画线代替导线完成电路连接.命题点一教材原型实验图3答案见解析图解析测电源的电动势和内电阻，电流表应相对电源外接，实物连接图如图甲所示：(2)在实验操作正确的情况下测得数据记录在下表中，请在图4中作出U －I 图象.解析在U －I 坐标系内，描点连线，如图乙所示：U /V2.94 2.86 2.81 2.76 2.71 2.62I /A 0.060.120.180.240.300.38图4答案见解析图(3)根据U －I 图象，可得该电池组的电动势E ＝_____V ，内电阻r ＝_____Ω.(结果均保留两位有效数字)3.0解析由U ＝E －Ir 可知，图象在纵轴的截距等于电源电动势，斜率的绝对值等于内阻.故E ＝3.0V ，r ＝1.0Ω.1.0(4)本实验存在系统误差，原因是_____(选填“①电压表分流”或“②电流表分压”前面的序号)，由此造成电源内阻测量值_____(选填“大于”“小于”或“等于”)真实值.解析本实验存在系统误差，原因是电压表分流，使得电流表示数小于干路电流；外电路短路时，电压表分流为零，实际电流等于电流表电流，电压越大，电压表分流越多，实际电流大于电流表电流越多，图象斜率的绝对值将①小于变式(2018·苏锡常镇一调)在“测电源电动势和内阻”的实验中，某实验小组同学根据图5甲电路进行测量实验.图5(1)根据图甲电路，在图乙中用笔画线代替导线，完成实物电路的连接.解析测量电源的电动势和内阻时，电流表采用内接法，滑动变阻器采用限流式接法，实物连线如图：答案见解析图(2)实验小组同学操作正确，记录下几组电压表和电流表的示数，并在坐标系内作出电压表示数U 和对应的电流表示数I 的图象，如图6(a)所示.由图象可测得E 测和r 测，则E 测____E 真，r 测____r 真(均选填“>”“＝”或“<”).解析当采用电流表内接法时，误差原因为电压表分流导致电流表测量的总电流偏小，可把电压表与电源看成一个等效电源，根据闭合电路欧姆定律可知E 测＝＜E 真，r 测＝＜r 真，即电动势和内阻的测量值均小于真实值.<<图6E 真·R V R V ·r 真(3)为了减小系统误差，同学们又根据图(b)电路进行测量.同样作出U－I图象，如图(c)所示.经过讨论发现，利用图(a)和图(c)可以消除系统误差得出电源的电动势和内阻的真实值，则E真＝_____，r真＝_____.U B U B I A命题点二实验的拓展与创新伏阻法安阻法E ＝IR ＋Ir E ＝U ＋U R r由⎩⎪⎪⎨⎪⎪⎧ E ＝U 1＋U 1R r E ＝U 2＋U 2R r 解得E 、r 由⎩⎪⎨⎪⎧E ＝I 1R ＋I 1r E ＝I 2R ＋I 2r 解得E 、r电压表的分流E 测<E 真r 测<r 真电流表的分压E 测＝E 真r 测>r 真1U ＝r E ·1R ＋1E 1I ＝1E ·R ＋r E例2(2018·南京市三模)利用电压表和电阻箱可以测量电池的电动势和内电阻，某同学找到了如下的器材：电池组(电动势约为6.0V ，内阻约为1Ω)，灵敏电流计G(满偏电流I g ＝100μA ，内阻R g ＝100Ω)，定值电阻R 1(R 1＝1Ω)，定值电阻R 2(R 2＝59.9kΩ)，变阻箱R 3(阻值范围0～9.9Ω可调)，开关、导线若干.该同学发现还需要一个合适的电压表，于是把灵敏电流计G 改装成电压表.(1)将灵敏电流计G 表改装成量程为6V 的电压表，需将G 表与_____(选填“R 1”“R 2”或“R 3”)串联.R 2(2)为了准确地测量出电池组的电动势和内电阻，请在图7甲虚线框中把实验电路图补充完整，并在对应的电阻旁边标上R1、R2或R3，如果为变阻箱，请补充完整其符号，为改装后的电压表.图7答案如图所示(3)某次测量，电压表示数如图乙，其读数为______V.(4)经过多次测量，得出图丙所示的图象，由图可求得该电池组的电动势为______V，内阻为______Ω(结果均保留两位有效数字).4.45.0 1.5例3(2018·江苏单科·10)一同学测量某干电池的电动势和内阻.(1)如图8所示是该同学正准备接入最后一根导线(图中虚线所示)时的实验电路.请指出图中在器材操作上存在的两个不妥之处___________；________________.图8开关未断开解析在电学实验中，连接电路时应将开关断开，电阻箱的阻值调为最大，确保实验仪器、仪表的安全.电阻箱阻值为零(2)实验测得的电阻箱阻值R 和电流表示数I ，以及计算的数据见下表：1IR /Ω8.07.0 6.0 5.0 4.0I /A0.150.170.190.220.26/A －1 6.75.95.34.53.81I根据表中数据，在图9的方格纸上作出R －关系图象.由图象可计算出该干电池的电动势为______________________V ；内阻为__________________Ω.1I1.34(1.301.2(1.0～1.4都算对)～1.44都算对)答案见解析图(3)为了得到更准确的测量结果，在测出上述数据后，该同学将一只量程为100mV 的电压表并联在电流表的两端.调节电阻箱，当电流表的示数为0.33A 时，电压表的指针位置如图10所示，则该干电池的电动势应为_______________________________V；内阻应为______________________________Ω.图101.34[结果与(2)1.0[结果比(2)问第二个空格小0.2]问第一个空格一致]解析根据欧姆定律，得电流表的内阻r A ＝UI ＝66×10－30.33Ω＝0.2 Ω，该干电池的内阻应为r ′＝r －r A ＝1.0ΩR －1I 图象的斜率仍为电动势E ，即E ＝1.34 V .例4(2018·扬州中学5月模拟)在“测定电源电动势和内阻”的实验中，实验室仅提供下列实验器材：A.两节旧干电池，每节电动势约1.5VB.直流电压表V l、V2，量程均为0～3V，内阻约3kΩC.电流表，量程0～0.6A，内阻小于1ΩD.定值电阻R0，阻值2ΩE.滑动变阻器R，最大阻值15ΩF.导线和开关若干如图11所示，连接实验电路图；图11(1)根据图中电路进行实验，测得多组U、I数据，作出U－I图象，测出电动势小于和内阻的值均_____(选填“大于”“小于”或“等于”)真实值，其产生误差电压表分流的原因是____________.(选填“电压表分流”或“电流表分压”)(2)实验过程中，由于电流表发生了故障，某同学又设计了图12所示的电路测定电源的电动势和内阻，实验中移动滑动变阻器的滑动触头，记录V 1和V 2的值如下表所示，用测出的数据在图13中绘出U 2－U 1图线组数123456电压U 1/V 0.801.251.531.721.871.98电压U 2/V 1.601.872.04 2.15 2.24 2.31图12图13(3)由图线可得被测电池组的电动势E ＝_____________V ，内阻r ＝_______________Ω.(结果均保留两位有效数字) 2.8(2.6～3.0) 3.0(2.9～3.1)随堂测试1.(2018·无锡市高三期末)在做“测电源电动势与内阻”的实验中，(1)先用多用电表粗测了干电池的电动势.如图14所示是测量时选择开关与表头指针所处的位置，则该电池的电动势为________________V ，实验结束后，应将选择开关拨到图中的______挡位(选填A 、B 、C 或D).图141.48(1.46～1.49)A(2)设计如图15电路进行测量.在实验中发现滑动变阻器的滑片由M 端向N 端逐渐滑动时，电流表示数逐渐增大，电压表的示数接近1.5V 并且几乎不变，当滑片临近N 时，电压表示数急剧变化.出现这种问题，应更换一个总阻值比原来_______(选填“大”或“小”)的滑动变阻器.图15小(3)更换(2)中滑动变阻器后，记录分布均匀的8组电流表示数(I )以及电压表示数(U )，在数据处理软件中，以U 为纵轴，以I 为横轴，经拟合得到直线U ＝1.4875－1.5025I ，则电动势的测量值是______V ，内电阻的测量值是______Ω.(结果均需保留三位有效数字)1.491.502.(2018·常州市一模)测定一节电池的电动势和内阻，电路如图16甲所示，MN为＝1.0Ω.调节滑片P，记录电一段粗细均匀、电阻率较大的电阻丝，定值电阻R压表示数U、电流表示数I及对应的PN长度x，绘制了U－I图象如图乙所示.1.50.5(1)由图乙求得电池的电动势E＝______V，内阻r＝_____Ω.图16(2)实验中由于电表内阻的影响，电动势测量值______其真实值(选填“大于”“等于”或“小于”).小于(3)根据实验数据可绘出－x 图象，如图丙所示.图象斜率为k ，电阻丝横截面积为S ，可求得电阻丝的电阻率ρ＝____，电源内阻对电阻率的测量______(选填“有”或“没有”)影响.kS UI没有解析 根据欧姆定律可知，电阻R ＝U I ＝ρx S ，则可知k ＝ρS ，解得：ρ＝kS ；若考虑电源内阻，图象的斜率不变，所以电源内阻对电阻率的测量没有影响.3.(2018·南通市等六市一调)测量某电源电动势和内阻，提供如下实验器材：A.待测电源(电动势约12V、内阻约1Ω、最大允许电流2A)B.电流表A(量程1A)C.电流表G(量程1mA、内阻约50Ω)D.电阻箱(0～99999.9Ω)E.滑动变阻器(0～20kΩ)F.滑动变阻器(0～1kΩ)H.滑动变阻器(0～50Ω)J.定值电阻(阻值5Ω)K.定值电阻(阻值100Ω)L.开关、导线若干(1)将电流表G 改装成电压表，需要测量电流表内阻R g ，实验小组采用如图17甲所示的电路，实验步骤如下：①连接好电路，闭合开关S 1前，滑动变阻器R 1的滑片移到_______(选填“最左端”或“最右端”).最左端图17②闭合S 1，断开S 2，调节R 1使电流表G 满偏.③闭合S 2，保持R 1阻值不变，调节电阻箱R 2的阻值，使得电流表G 半偏，读出电阻箱示数R ，则电流表G 的内阻R g ＝____.R(2)将电流表G改装成量程为15V的电压表，已测得R g＝52.0Ω，则与电流表G串联的电阻箱R2的取值应为__________Ω.14 948.0解析将电流表G改装成量程为15V的电压表后，表的总电阻为＝1.5×104Ω，与电流表G串联的电阻箱R2＝R－Rg＝14948.0Ω；UI g ＝151×10－3ΩH(3)用图乙电路测电源电动势和内阻，滑动变阻器R3选用_____，定值电阻R0选用____.(选填器材序号)J解析滑动变阻器的总阻值小，便于精细调节，故选H，因电流表量程为1A，定值电阻若选100Ω，则测量电流的大小及大小变化范围就非常小，故定值电阻应选J.(4)根据实验测得数据作出电压表读数U 与电流表A 读数I 间的关系图象(图象未画出)，由图象读出I ＝0时U ＝12.1V ，图线斜率绝对值为5.9V/A ，则电源电动势E ＝______V ，电源内阻r ＝_____Ω.12.1解析由题图乙，将定值电阻等效为电源内阻，I ＝0时，路端电压即为电动势E ＝U ＝12.1V ，图线斜率绝对值为等效内阻的大小，则电源实际内阻为r ＝5.9Ω－5Ω＝0.9Ω.0.94.(2019·海安中学模拟)某研究性学习小组用较粗的铜丝和铁丝相隔较近距离插入苹果中，制成了一个苹果电池，现在用如图18甲所示器材来测定苹果电池的电动势和内阻.设计好合适的电路后，调节滑动变阻器，改变电源两端的电压U和流过电源的电流I，记录多组U、I的数据，填入事先设计的表格中，然后逐渐增大铜丝和铁丝插入的深度，重复上述步骤进行实验.按照插入深度逐渐增加的顺序，利用相应的实验数据，在U－I坐标系中绘制图象，如图乙中的a、b、c所示.(1)实验器材有：电流表(量程1mA，内阻不计)；电压表(量程1V，内阻1kΩ)；滑动变阻器R1(阻值0～200Ω)；滑动变阻器R2(阻值0～10kΩ)，该电路中应选用滑动变阻器_____(选填“R1”或“R2”).(2)某同学根据正确设计的电路将图甲中实物图连接出一部分，请将剩余部分连接起来.R 2答案如图所示(3)在该实验中，随电极插入的深度增大，电源电动势_____，电源内阻_____ (均选填“增大”“减小”或“不变”).(4)图线b对应的电路中，当外电路总电阻R＝2000Ω时，该电源的输出功率P ＝____________W(计算结果保留三位有效数字).不变减小3.20×10－4。
2023届高考物理一轮复习课件 ：实验：测量电源的电动势和内阻
E
I0 n
(3)已知 R0＝12.0 Ω，实验测得 I0＝0.182 A，得到数据如下表：
n
In/A
1
2
3
4
5
R
R0
Y＝－ n＋
E
E
0.334 0.286 0.250 0.224 0.200
得:E＝4.0V
Y/A－1 2.500 1.998 1.495 1.030 0.495
要选择。充电宝可以视为与电池一样的直流电源。一充电宝的电动势约为5 V，内阻
很小，最大放电电流为2 A，某实验小组测定它的电动势和内阻。他们剥开充电宝连
接线的外绝缘层，里面有四根导线，红导线为充电宝的正极，黑导线为充电宝的负极，
其余两根导线空置不用，另有滑动变阻器R用于改变电路中的电流，定值电阻R0＝3
I·5+2U=4
4-2U = -0.4U+0.8
I= 5
考法一
实验原理与操作
1．(2022·青岛模拟)为了测量一节新干电池的电动势和内阻。
(1)某同学使用多用电表粗测电池的电动势，以下操作不必要的是________。
A
A．使用前进行欧姆调零
B．选择直流2.5 V挡进行测量
C．实验结束后将挡位旋至交流电压最高挡
的电流表、一个电池组(电动势E不大于4.5 V、内阻r未知)、一个阻值为R0的定值电
阻、一个阻值为R1的定值电阻(用作保护电阻)，开关S和导线若干。他设计了如图(a)
所示的电路，实验步骤如下：
第一步：把5个待测电阻分别单独接入A、B之间，发现电流 =
高三物理一轮复习必考部分第7章恒定电流实验8测量电源的电动势和内阻重应用实验专练
文档从网络中收集，已重新整理排版.word版本可编借•欢迎下载支持.实验8测量电源的电动势和内阻重应用•实验专练| 究m1.(2016 •北京高考)某兴趣小组探究用不同方法测左干电池的电动势和内阻，他们提出的实验方案中有如下四种器材组合.为使实验结果尽可能准确，最不可取的一组器材是 ( )【导学号：96622134]A.一个安培表、一个伏特表和一个滑动变阻器B.一个伏特表和多个定值电阻C.一个安培表和一个电阻箱D.两个安培表和一个滑动变阻器D由E= U+ Ir. E= IR+ Ir、厶+务知，要测量芒和r,需要测岀多组Z/、Z或人R 或瓦斤值，选项A、B、C均可满足测屋需要，选项D中斤无法测岀，最不可取.2.(2015 •安徽高考)某同学为了测屋一节电池的电动势和内阻，从实验室找到以下器材：一个满偏电流为100 “A、内阻为2 500 Q的表头，一个开关，两个电阻箱(0〜999.9 Q)和若干导线.(1)由于表头量程偏小，该同学首先需将表头改装成量程为0〜50 mA的电流表，则应将表头与电阻箱________ (填“串联”或"并联”)，并将该电阻箱阻值调为__________ Q.(2)接着该同学用改装的电流表对电池的电动势及内阻进行测量，实验电路如图实-8・9 所示，通过改变电阻斤测相应的电流Z,且作相关计算后一并记录如下表.1234562E7Q93.075.055.045.035.025.0Z/mA15.018.724.829.536.048.0IR/N 1.42 1.40 1.36 1.33 1.26 1.20①根据表中数据，图实10中已描绘出四个点，请将第5、6两组数据也描绘在图中, 并画出//图线.图实-8-10②根据图线可得电池的电动势疋是______ V,内阻r是__________ Q.【解析】(1)电表改装为大量程的电流表需并联一个电阻，由并联知识可知，斤(50X10 -'-100X10 6) =100X10 6X2 500,解得后5. 0 Q. (2)描点连线后由图线纵轴截距得到文档从网络中收集，已重新整理排版.word版本可编辑•欢迎下载支持. 电池的电动势为1.53 V,由图线斜率求得的电阻值减去改装后的电流表阻值可得到电池内阻为2.0 Q.【答案】（1）并联5.0 （2）①如图所示②1.53 2.03.（2016 •四川高考）用如图实-8-11所示电路测量电源的电动势和内阻.实验器材：待测电源（电动势约3 V,内阻约2 Q）,保护电阻用（阻值10 Q）和用（阻值5 Q）,滑动变阻器丘电流表A,电压表V,开关S,导线若干.【导学号：96622135]实验主要步骤：（i ）将滑动变阻器接入电路的阻值调到最大，闭合开关：（ii）逐渐减小滑动变阻器接入电路的阻值，记下电压表的示数Z/和相应电流表的示数Z：（iii）以〃为纵坐标，Z为横坐标，作图线（瓦Z都用国际单位）：（iv）求出图线斜率的绝对值&和在横轴上的截距a.图实-8-11回答下列问题：（1） ___________________ 电压表最好选用__________ ;电流表最好选用•A.电压表（0〜3 V,内阻约15 kQ）B.电压表（0〜3 V,内阻约3 kQ）C.电流表（0〜200 mA,内阻约2 Q）D.电流表（0〜30 mA,内阻约2 Q）（2）滑动变阻器的滑片从左向右滑动，发现电压表示数增大.两导线与滑动变阻器接线柱连接情况是________ .A.两导线接在滑动变阻器电阻线两端的接线柱B.两导线接在滑动变阻器金属杆两端的接线柱C.一条导线接在滑动变阻器金属杆左端接线柱，另一条导线接在电阻丝左端接线柱D.一条导线接在滑动变阻器金属杆右端接线柱，另一条导线接在电阻丝右端接线柱⑶选用&、扒凡和凡表示待测电源的电动势芒和内阻r的表达式，E= ______________ , r=______ ，代入数值可得疋和r的测量值.【解析】（1）由于待测电源的电动势为3 V,故电压表应选0〜3Y量程，而该电路中电压表分流越小，实验误差越小，故选大内阻的电压表，故电压表选A.回路中电流的最大值忌=用+斥f ,_,.：七158 mA,故电流表选C.（2）当电压表示数变大时，说明外电路电阻变大，即滑片从左向右滑动时，滑动变阻器接入电路的电阻变大，对于A、B两选项，在滑片移动的过程中回路电阻不变，选项C中滑片向右移动时回路电阻变大，选项D中，滑片向右移动时回路电阻变小，故选项C正确.（3）根据闭合电路欧姆泄律，得片厶+"尼+£,即U= E— UR* ,所以+ 所以r=k—R z,横截距为沪=0时，I=a.即0 = E_ak,所以E—ak.【答案】（1）A C （2）C⑶必k-RzB级能力提升4・某同学准备利用下列器材测量干电池的电动势和内电阻.A.待测干电池两节，每节电池电动势约为1. 5 V,内阻约几欧姆B.直流电压表⑪、®,量程均为3 V,内阻约为3 kQC.左值电阻屁未知D.滑动变阻器凡最大阻值尼E.导线和开关（1）根据如图实-8-12甲所示的实物连接图，在图乙方框中画出相应的电路图.甲乙图实-8-12（2）实验之前，需要利用该电路图测出定值电阻吊，方法是先把滑动变阻器斤调到最大阻值尼，再闭合开关，电压表⑪和⑲的读数分别为氐、氐，则凡= _____________ （用氐、£。
2020高考物理一轮复习 第7章 恒定电流 5 实验八 测量电源的电动势和内阻随堂检测巩固落实 新人教版
【2019最新】精选高考物理一轮复习第7章恒定电流 5 实验八测量电源的电动势和内阻随堂检测巩固落实新人教版1．某兴趣小组探究用不同方法测定干电池的电动势和内阻，他们提出的实验方案中有如下四种器材组合．为使实验结果尽可能准确，最不可取的一组器材是( ) A．一个安培表、一个伏特表和一个滑动变阻器B．一个伏特表和多个定值电阻C．一个安培表和一个电阻箱D．两个安培表和一个滑动变阻器解析：选D．A选项属于伏安法测定干电池的电动势和内阻的实验器材，A项正确；由U＝E－r，B项正确；由E＝I(R＋r)，C项正确；因不能读出滑动变阻器的阻值，D 项错误．2．(2018·江苏六校联考)用下列器材组装成一个电路，既能测量出电池组的电动势E和内阻r，又能同时描绘小灯泡的伏安特性曲线．A．电压表V1(量程0～6 V、内阻很大)B．电压表V2(量程0～4 V、内阻很大)C．电流表A(量程0～3 A、内阻很小)D．滑动变阻器R(最大阻值10 Ω、额定电流4 A)E．小灯泡(2 A、5 W)F．电池组(电动势E、内阻r)G．开关一只，导线若干实验时，调节滑动变阻器的阻值，多次测量后发现：若电压表V1的示数增大，而电压表V2的示数减小．(1)请将设计的实验电路图在图甲中补充完整．(2)每一次操作后，同时记录电流表A、电压表V1和电压表V2的示数，组成两个坐标点(I，U1)、(I，U2)，标到U－I坐标系中，经过多次测量，最后描绘出两条图线，如图乙所示，则电池组的电动势E＝________V，内阻r＝______Ω．(结果保留两位有效数字)(3)在U－I坐标中两条图线在P点相交，此时滑动变阻器连入电路的阻值应为______Ω，电池组的效率为________．解析：(1)电路图如答案图所示．(2)由图乙可知，电池组的电动势E＝4．5 V，内阻r＝1．0 Ω．(3)在U－I坐标中两条图线在P点相交，两个电压表读数相等，说明此时滑动变阻器连入电路的阻值应为0，U1＝U2＝2．5 V，电池组的效率为η＝×100%＝×100%＝55．56%．答案：(1)设计的实验电路图如图(2)4．5 1．0 (3)0 55．56%3．(2018·扬州中学高三考试)某课题研究小组，收集了数码相机、手机等用旧了的各种类型的电池，及从废旧收音机上拆下的电阻、电容、电感线圈．现从这些材料中选取两个待测元件，一是电阻R0(约为2 kΩ)，二是手机中常用的锂电池(电动势E标称值为3．7 V，允许最大放电电流为100 mA)．在操作台上还准备了如下实验器材：A．电压表 V(量程0～4 V，电阻RV约为4．0 kΩ)B．电流表A1(量程0～100 mA，电阻RA1约为5 Ω)C．电流表A2(量程0～2 mA，电阻RA2约为50 Ω)D．滑动变阻器R1(0～20 Ω，额定电流1 A)E．电阻箱R2(0～999．9 Ω，最小分度值0．1 Ω)F．开关S一只、导线若干(1)为了测定电阻R0的阻值，小组的一位成员设计了如图所示的电路原理图并选取了相应的器材(电源用待测的锂电池)，其设计或器材选取中有不妥之处，你认为应该怎样调整？_______________________________________________________________________________________________________________________________________________ ________________________________________________________________________ _．(2)在实验操作过程中，发现滑动变阻器R1、电流表A1已损坏，请用余下的器材测量锂电池的电动势E和内阻r．①请在下面的方框中画出实验电路图(标注所用器材符号)．量间的函数关系式________．解析：(1)电阻R0中最大电流约为Im＝＝ A＝1．85 mA，故电流表用A2．(2)①滑动变阻器R1、电流表A1已损坏，可用余下的器材电压表V和电阻箱R2合作测量锂电池的电动势E和内阻r．电路如答图所示．②根据闭合电路欧姆定律得E＝U＋r，变形后得＝＋·．答案：(1)用A2替换A1(2)①如图所示②＝＋·1R24．某研究性学习小组利用伏安法测定某一电池组的电动势和内阻，实验原理如图甲所示，其中，虚线框内为用灵敏电流计G改装的电流表A，V为标准电压表，E为待测电池组，S为开关，R为滑动变阻器，R0是标称值为4．0 Ω的定值电阻．(1)已知灵敏电流计G的满偏电流Ig＝100 μA、内阻rg＝2．0 kΩ，若要改装后的电流表满偏电流为200 mA，应并联一只________ Ω(保留一位小数)的定值电阻R1．(2)根据图甲，用笔画线代替导线将图乙连接成完整电路．(3)某次实验的数据如表所示：池组的内阻r＝________ Ω(保留两位小数)；为减小偶然误差，逐差法在数据处理方面体现出的主要优点是__________________________________________________________________ _______________________________________________________________________ _．(4)该小组在前面实验的基础上，为探究图甲电路中各元器件的实际阻值对测量结果的影响，用一已知电动势和内阻的标准电池组，通过上述方法多次测量后发现：电动势的测量值与已知值几乎相同，但内阻的测量值总是偏大．若测量过程无误，则内阻测量值总是偏大的原因是________．(填选项前的字母)A．电压表内阻的影响B．滑动变阻器的最大阻值偏小C．R1的实际阻值比计算值偏小D．R0的实际阻值比标称值偏大解析：(1)由电流表的改装知识可知．R1＝＝Ω≈1．0 Ω．(2)如图所示．(3)根据闭合电路欧姆定律结合逐差法可知r1＝－R0，r2＝－R0，r3＝－R0，r4＝－R0．故r＝r1＋r2＋r3＋r44＝－R0≈1．66 Ω．逐差法在计算中体现的主要优点是：充分利用已测得的数据．(4)根据题意可知，内阻的测量值为r测＝－R0，因此，电压表的内阻、滑动变阻器的阻值对测量结果无影响．若R1的实际值比计算值偏小，则改装后的电流表示数偏小，导致内阻测量值偏大．根据内阻测量值的表达式可知，R0的实际值比标称值偏大，也会导致内阻测量值偏大．故选C、D．答案：(1)1．0 (2)见解析图(其他正确连接同样可以)(3)1．66 充分利用已测得的数据(4)CD。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
5 实验八 测量电源的电动势和内阻
1．某兴趣小组探究用不同方法测定干电池的电动势和内阻，他们提出的实验方案中有如下四种器材组合．为使实验结果尽可能准确，最不可取的一组器材是( )
A ．一个安培表、一个伏特表和一个滑动变阻器
B ．一个伏特表和多个定值电阻
C ．一个安培表和一个电阻箱
D ．两个安培表和一个滑动变阻器
解析：选D ．A 选项属于伏安法测定干电池的电动势和内阻的实验器材，A 项正确；由U ＝E －U R
r ，B 项正确；由E ＝I (R ＋r )，C 项正确；因不能读出滑动变阻器的阻值，D 项错误．
2．(2018·江苏六校联考)用下列器材组装成一个电路，既能测量出电池组的电动势E 和内阻r ，又能同时描绘小灯泡的伏安特性曲线．
A ．电压表V 1(量程0～6 V 、内阻很大)
B ．电压表V 2(量程0～4 V 、内阻很大)
C ．电流表A(量程0～3 A 、内阻很小)
D ．滑动变阻器R (最大阻值10 Ω、额定电流4 A)
E ．小灯泡(2 A 、5 W)
F ．电池组(电动势E 、内阻r )
G ．开关一只，导线若干
实验时，调节滑动变阻器的阻值，多次测量后发现：若电压表V 1的示数增大，而电压表V 2的示数减小．
(1)请将设计的实验电路图在图甲中补充完整．
(2)每一次操作后，同时记录电流表A 、电压表V 1和电压表V 2的示数，组成两个坐标点(I ，U 1)、(I ，U 2)，标到U －I 坐标系中，经过多次测量，最后描绘出两条图线，如图乙所示，则电池组的电动势E ＝________V ，内阻r ＝______Ω．(结果保留两位有效数字)
(3)在U －I 坐标中两条图线在P 点相交，此时滑动变阻器连入电路的阻值应为______Ω，
电池组的效率为________．
解析：(1)电路图如答案图所示．
(2)由图乙可知，电池组的电动势E ＝4．5 V ，内阻r ＝1．0 Ω．
(3)在U －I 坐标中两条图线在P 点相交，两个电压表读数相等，说明此时滑动变阻器连
入电路的阻值应为0，U 1＝U 2＝2．5 V ，电池组的效率为η＝U E ×100%＝2.54.5
×100%＝55．56%． 答案：(1)设计的实验电路图如图
(2)4．5 1．0 (3)0 55．56%
3．(2018·扬州中学高三考试)某课题研究小组，收集了数码相机、手机等用旧了的各种类型的电池，及从废旧收音机上拆下的电阻、电容、电感线圈．现从这些材料中选取两个待测元件，一是电阻R 0(约为2 k Ω)，二是手机中常用的锂电池(电动势E 标称值为3．7 V ，允许最大放电电流为100 mA)．在操作台上还准备了如下实验器材：
A ．电压表 V(量程0～4 V ，电阻R V 约为4．0 k Ω)
B ．电流表A 1(量程0～100 mA ，电阻R A1约为5 Ω)
C ．电流表A 2(量程0～2 mA ，电阻R A2约为50 Ω)
D ．滑动变阻器R 1(0～20 Ω，额定电流1 A)
E ．电阻箱R 2(0～999．9 Ω，最小分度值0．1 Ω)
F ．开关S 一只、导线若干
(1)为了测定电阻R 0的阻值，小组的一位成员设计了如图所示的电路原理图并选取了相应的器材(电源用待测的锂电池)，其设计或器材选取中有不妥之处，你认为应该怎样调整？
________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________．
(2)在实验操作过程中，发现滑动变阻器R 1、电流表A 1已损坏，请用余下的器材测量锂电
池的电动势E 和内阻r ．
①请在下面的方框中画出实验电路图(标注所用器材符号)．
的函数关系式________．
解析：(1)电阻R 0中最大电流约为I m ＝E R 0＝3.72 000
A ＝1．85 mA ，故电流表用A 2． (2)①滑动变阻器R 1、电流表A 1已损坏，可用余下的器材电压表V 和电阻箱R 2合作测量锂电池的电动势E 和内阻r ．电路如答图所示．
②根据闭合电路欧姆定律得E ＝U ＋U R 2r ，变形后得1U ＝1E ＋r E ·1R 2
． 答案：(1)用A 2替换A 1
(2)①如图所示 ②1U ＝1E ＋r E ·1R 2
4．某研究性学习小组利用伏安法测定某一电池组的电动势和内阻，实验原理如图甲所示，其中，虚线框内为用灵敏电流计G 改装的电流表A ，V 为标准电压表，E 为待测电池组，S 为开关，R 为滑动变阻器，R 0是标称值为4．0 Ω的定值电阻．
(1)已知灵敏电流计G 的满偏电流I g ＝100 μA 、内阻r g ＝2．0 k Ω，若要改装后的电流表满偏电流为200 mA ，应并联一只________ Ω(保留一位小数)的定值电阻R 1．
(2)根据图甲，用笔画线代替导线将图乙连接成完整电路．
(3)某次实验的数据如表所示：
的内阻r ＝________ Ω(保留两位小数)；为减小偶然误差，逐差法在数据处理方面体现出的主要优点是__________________________________________________________________
________________________________________________________________________．
(4)该小组在前面实验的基础上，为探究图甲电路中各元器件的实际阻值对测量结果的影响，用一已知电动势和内阻的标准电池组，通过上述方法多次测量后发现：电动势的测量值与已知值几乎相同，但内阻的测量值总是偏大．若测量过程无误，则内阻测量值总是偏大的原因是________．(填选项前的字母) A ．电压表内阻的影响
B ．滑动变阻器的最大阻值偏小
C ．R 1的实际阻值比计算值偏小
D ．R 0的实际阻值比标称值偏大
解析：(1)由电流表的改装知识可知．
R 1＝I g r g I m －I g ＝100×10－6×2.0×103200×10－3－100×10－6
Ω≈1．0 Ω． (2)如图所示．
(3)根据闭合电路欧姆定律结合逐差法可知
r 1＝U 1－U 5I 5－I 1－R 0，r 2＝U 2－U 6I 6－I 2
－R 0， r 3＝U 3－U 7I 7－I 3－R 0，r 4＝U 4－U 8I 8－I 4
－R 0． 故r ＝
r 1＋r 2＋r 3＋r 44 ＝(U 1＋U 2＋U 3＋U 4)－(U 5＋U 6＋U 7＋U 8)4×80×10
－3－R 0≈1．66 Ω．
逐差法在计算中体现的主要优点是：充分利用已测得的数据．
(4)根据题意可知，内阻的测量值为r 测＝ΔU ΔI
－R 0，因此，电压表的内阻、滑动变阻器的阻值对测量结果无影响．若R 1的实际值比计算值偏小，则改装后的电流表示数偏小，导致内阻测量值偏大．根据内阻测量值的表达式可知，R 0的实际值比标称值偏大，也会导致内阻测量值偏大．故选C 、D ．
答案：(1)1．0 (2)见解析图(其他正确连接同样可以)
(3)1．66 充分利用已测得的数据 (4)CD。
