【CN209433944U】一种高清晰环视屏蔽线缆【专利】

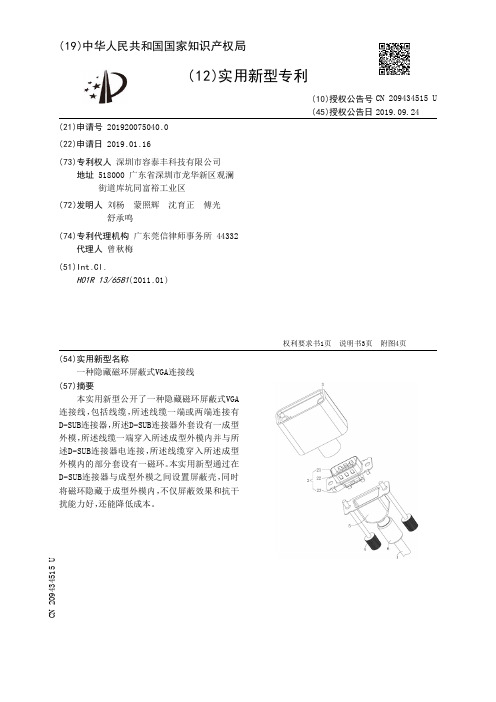

【CN209434515U】一种隐藏磁环屏蔽式VGA连接线【专利】
7 .如权利要求5所述的隐藏磁环屏蔽式VGA连接线，其特征在于，所述屏蔽壳具有一环 形的 基部 ，所述基部上端向四 周水平延 伸有一固定部 ，所述基部下端向 下延 伸有一环形的 延伸部。
8 .如权利要求7所述的隐藏磁环屏蔽式VGA连接线，其特征在于，所述固定基部盖设于 所述固定部上，四个所述定位片卡接于所述固定部四个对应的缺口内。
9 .如权利要求7所述的隐藏磁环屏蔽式VGA连接线，其特征在于，所述延伸部延伸至所 述磁环内并与所述磁环和线缆的屏蔽层接触连接。
10 .如权利要求7所述的隐藏磁环屏蔽式VGA连接线，其特征在于，所述成型外模上大下 小，所述对插部延伸至所述成型外模外，所述成型外模下端包覆整个所述磁环。
2 .如权利要求1所述的隐藏磁环屏蔽式VGA连接线，其特征在于，所述屏蔽壳上端与所 述D-SUB连接器接触连接，所述屏蔽壳下端与所述磁环接触连接。
3 .如权利要求2所述的隐藏磁环屏蔽式VGA连接线，其特征在于，所述成型外模两端分 别穿设有两个螺丝，两个所述螺丝穿过所述屏蔽壳、D-SUB连接器和成型外模左右两端。
权利要求书1页 说明书3页 附图4页
CN 209434515 U
CN 209434515 U
权 利 要 求 书
1/1 页
1 .一种隐藏磁环屏蔽式VGA连接线，其特征在于，包括线缆，所述线缆一端或两端连接 有D-SUB连接器，所述D-SUB连接器外套设有一成型外模，所述D-SUB连接器与成型外模之间 设有一屏蔽壳，所述线缆一端穿入所述成型外模内并与所述D-SUB连接器电连接，所述线缆 穿入所述成型外模内的部分套设有一磁环。

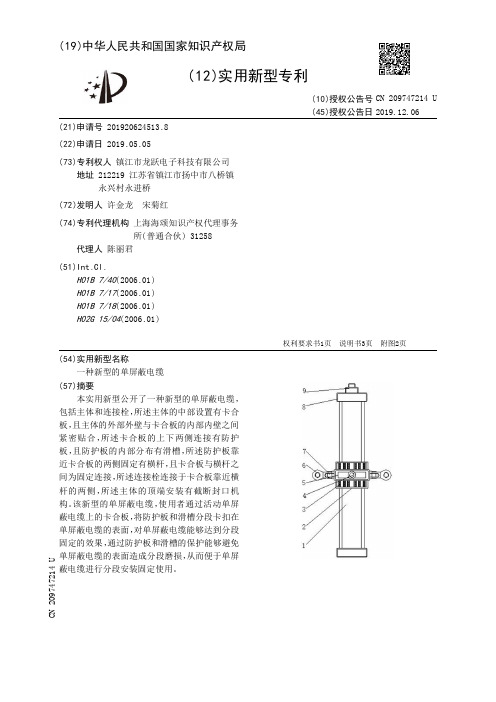

【CN209747214U】一种新型的单屏蔽电缆【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920624513.8(22)申请日 2019.05.05(73)专利权人 镇江市龙跃电子科技有限公司地址 212219 江苏省镇江市扬中市八桥镇永兴村永进桥(72)发明人 许金龙 宋菊红 (74)专利代理机构 上海海颂知识产权代理事务所(普通合伙) 31258代理人 陈丽君(51)Int.Cl.H01B 7/40(2006.01)H01B 7/17(2006.01)H01B 7/18(2006.01)H02G 15/04(2006.01)(54)实用新型名称一种新型的单屏蔽电缆(57)摘要本实用新型公开了一种新型的单屏蔽电缆，包括主体和连接栓，所述主体的中部设置有卡合板，且主体的外部外壁与卡合板的内部内壁之间紧密贴合，所述卡合板的上下两侧连接有防护板，且防护板的内部分布有滑槽，所述防护板靠近卡合板的两侧固定有横杆，且卡合板与横杆之间为固定连接，所述连接栓连接于卡合板靠近横杆的两侧，所述主体的顶端安装有截断封口机构。
该新型的单屏蔽电缆，使用者通过活动单屏蔽电缆上的卡合板，将防护板和滑槽分段卡扣在单屏蔽电缆的表面，对单屏蔽电缆能够达到分段固定的效果，通过防护板和滑槽的保护能够避免单屏蔽电缆的表面造成分段磨损，从而便于单屏蔽电缆进行分段安装固定使用。
权利要求书1页 说明书3页 附图2页CN 209747214 U 2019.12.06C N 209747214U权 利 要 求 书1/1页CN 209747214 U1.一种新型的单屏蔽电缆，包括主体(1)和连接栓(6)，其特征在于：所述主体(1)的中部设置有卡合板(5)，且主体(1)的外部外壁与卡合板(5)的内部内壁之间紧密贴合，所述卡合板(5)的上下两侧连接有防护板(2)，且防护板(2)的内部分布有滑槽(3)，所述防护板(2)靠近卡合板(5)的两侧固定有横杆(7)，且卡合板(5)与横杆(7)之间为固定连接，所述连接栓(6)连接于卡合板(5)靠近横杆(7)的两侧，所述主体(1)的顶端安装有截断封口机构(8)，且截断封口机构(8)的顶部连接固定有手柄(9)，所述卡合板(5)的中部安装有限定柱(4)。

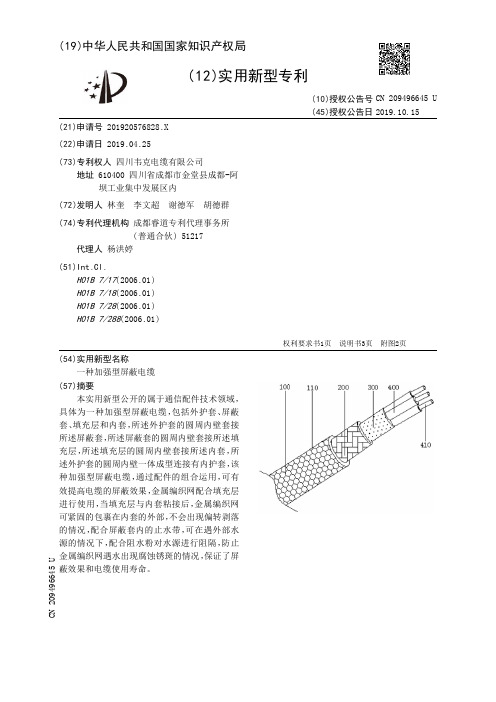

【CN209496645U】一种加强型屏蔽电缆【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920576828.X(22)申请日 2019.04.25(73)专利权人 四川韦克电缆有限公司地址 610400 四川省成都市金堂县成都-阿坝工业集中发展区内(72)发明人 林奎 李文超 谢德军 胡德群 (74)专利代理机构 成都睿道专利代理事务所(普通合伙) 51217代理人 杨洪婷(51)Int.Cl.H01B 7/17(2006.01)H01B 7/18(2006.01)H01B 7/28(2006.01)H01B 7/288(2006.01)(54)实用新型名称一种加强型屏蔽电缆(57)摘要本实用新型公开的属于通信配件技术领域，具体为一种加强型屏蔽电缆，包括外护套、屏蔽套、填充层和内套，所述外护套的圆周内壁套接所述屏蔽套，所述屏蔽套的圆周内壁套接所述填充层，所述填充层的圆周内壁套接所述内套，所述外护套的圆周内壁一体成型连接有内护套，该种加强型屏蔽电缆，通过配件的组合运用，可有效提高电缆的屏蔽效果，金属编织网配合填充层进行使用，当填充层与内套粘接后，金属编织网可紧固的包裹在内套的外部，不会出现偏转剥落的情况，配合屏蔽套内的止水带，可在遇外部水源的情况下，配合阻水粉对水源进行阻隔，防止金属编织网遇水出现腐蚀锈斑的情况，保证了屏蔽效果和电缆使用寿命。
权利要求书1页 说明书3页 附图2页CN 209496645 U 2019.10.15C N 209496645U权 利 要 求 书1/1页CN 209496645 U1.一种加强型屏蔽电缆，其特征在于：包括外护套(100)、屏蔽套(200)、填充层(300)和内套(400)，所述外护套(100)的圆周内壁套接所述屏蔽套(200)，所述屏蔽套(200)的圆周内壁套接所述填充层(300)，所述填充层(300)的圆周内壁套接所述内套(400)，所述外护套(100)的圆周内壁一体成型连接有内护套(110)，所述屏蔽套(200)的圆周内壁套接有金属编织网(210)，所述金属编织网(210)的圆周内壁套接有止水带(220)，所述止水带(220)的圆周内壁套接有绝缘包带(230)，所述内套(400)的圆周内壁套接有导芯(410)。
【CN209232481U】一种屏蔽抗干扰线缆【专利】
(51)Int .Cl . H01B 11/10(2006 .01) H01B 7/02(2006 .01) H01B 7/17(2006 .01) H01B 7/40(2006 .01)
(10)授权公告号 CN 209232481 U (45)授权公告日 2019.08.09
Hale Waihona Puke ( 54 )实用新型名称 一种屏蔽抗干扰线缆
3
CN 209232481 U
说 明 书
2/2 页
附图说明 [0013] 下面结合附图说明对本实用新型作进一步说明。 [0014] 图1为本实用新型屏蔽抗干扰线缆主视图； [0015] 图2为图1的A-A剖视图； [0016] 图3为图1的B-B剖视图； [0017] 图4为本实用新型的接地导套剖视图； [0018] 附图标记说明：1、缆芯线；101、导体；102、绝缘层；2、第一屏蔽层；3、外层绝缘层； 4、第二屏蔽层；5、外护套；5a、过孔；6、接地导套；6a、螺纹孔；6b、圆滑倒角。
2 .根据权利要求1所述的屏蔽抗干扰线缆，其特征在于：所述接地导套(6)的具体采用 导电良好的紫铜套。
3 .根据权利要求1所述的屏蔽抗干扰线缆 ，其特征在于 ：所述接地导套(6)的接地孔 (6a)为细牙螺纹孔，且若干所述接地孔(6a)沿所述接地导套(6)的轴线圆周均布。
4 .根据权利要求2所述的屏蔽抗干扰线缆，其特征在于：所述接地导套(6)的两端面与 外圆面相交处设置有圆滑倒角(6b)。
2
CN 209232481 U
说 明 书
1/2 页
一种屏蔽抗干扰线缆
技术领域 [0001] 本实用新型涉及电缆技术领域，尤其涉及一种屏蔽抗干扰线缆。
背景技术 [0002] 现有的电缆结构包括多根导体、包覆在每个导体外面的绝缘层、屏蔽层和护套层 等几个部分 ，其中 ，导体与绝缘层构成绝缘线芯 ，屏蔽层包裹在多根绝缘线芯的 外面 ，护套 层包覆在屏蔽编织层的外表面。屏蔽层大多采用编织成网状的金属线或采用金属薄膜复合 层，该屏蔽层需要单点接地处理，外来的干扰信号可被该层导入大地，避免干扰信号进入内 层导体干扰，同时降低传输信号的损耗，确保传输信号的完好性。 [0003] 但是，在外部有强电流干扰时，这种结构的电缆的抗外部干扰性能和信号保真性 较差 ，容易导致信号失真 ，信号传输很不稳定。同时 ，如果线缆的应 用场合有电 击危险或者 防雷要求时，输送信号差并且不能满足安全要求。 [0004] 因此，需要开发一种屏蔽抗干扰线缆，能够在应用苛刻的场合，具有良好的屏蔽抗 干扰的能力。
具有屏蔽的线缆连接器[发明专利]
![具有屏蔽的线缆连接器[发明专利]](https://img.taocdn.com/s3/m/f46ece53fd0a79563d1e7290.png)
专利名称：具有屏蔽的线缆连接器
专利类型：发明专利
发明人：布兰德利·亨利,达里安·舒尔茨申请号：CN201780027896.4
申请日：20170502
公开号：CN109155495A
公开日：
20190104
专利内容由知识产权出版社提供
摘要：本发明提供了一种线缆连接器组件。
线缆连接器组件包括设置成支撑一框架的一基座。
框架具有嵌件模制成型于其内的屏蔽双导线线缆和接地导体。
框架还包括一穴部，其中线缆和接地导体的一部分露出穴部。
线缆被修整以使内屏蔽层进入穴部内。
将屏蔽层连接于接地导体的一导电填充材料被设置在穴部中。
一印刷电路板具有一对接端和一固定端并固定于框架，且设置成接合一对接连接器的导电端子。
多个接触垫形成在固定端且线缆的信号导体和接地导体分别焊接于电路板上的恰当的垫。
申请人：莫列斯有限公司
地址：美国伊利诺伊州
国籍：US
代理机构：隆天知识产权代理有限公司
更多信息请下载全文后查看。
一种电子设备屏蔽装置[实用新型专利]
![一种电子设备屏蔽装置[实用新型专利]](https://img.taocdn.com/s3/m/ea5a1230ad51f01dc381f123.png)
专利名称：一种电子设备屏蔽装置
专利类型：实用新型专利
发明人：孙天彦,张小奇,吕佳欣,罗明月,李瑶,王彬琪,毕倡源,项文田,王世峰,赵子玉,鲍美琦,韩冬,魏文净,关贺嘉申请号：CN201822170935.0
申请日：20181224
公开号：CN209449144U
公开日：
20190927
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种电子设备屏蔽装置，两个滑槽之间设置有安装架，安装架顶端与底端均焊接有滑板，安装架一侧设置有散热组件，第一散热片中部设置有第一热管，安装孔上方设置有T型管，第二散热片中部设置有第二热管，第二热管一侧设置有散热风扇，T型管底端与第一热管之间设置有连接组件，T型管底端套接有限位环，连接管底端两侧均粘接有橡胶片，本实用新型电子设备散发的热量通过第一热管传递至第二热管，再由散热风扇散热，在保证密封效果的同时提高散热效果，通过连接管连接T型管与第一热管，连接时通过弹簧片与橡胶片卡在连接的缝隙内保证密封效果，拆卸方便，易于更换电子元件。
申请人：长春师范大学
地址：130032 吉林省长春市二道区长吉北路677号
国籍：CN
代理机构：北京君泊知识产权代理有限公司
代理人：王程远
更多信息请下载全文后查看。
【CN209496643U】一种传感器屏蔽线【专利】
实用新型内容 [0004] 针对背景技术中提出的线缆内的信号传输较为不稳定的技术问题，本实用新型旨 在提供一种传感器屏蔽线，通过在金属编织层和护套层之间设有耐热层，耐热层起到保温 和隔热的 作 用，将传感器导电 线内部信号传输环境与外界的 环境隔绝开来 ，从而达到提高 提高信号传输稳定性的目的。 [0005] 为实现上述目的，本实用新型提供了如下技术方案： [0006] 一种传感器屏蔽线，包括线本体，所述线本体包括由内至外的多根细线、金属编织 层、耐热层和护套层几部分构成 ，多根所述细线设置在金属编织层内 ，所述护套层包裹在金 属编织层的外部，所述耐热层设置在金属编织层和护套层之间。 [0007] 通过上述技术方案，第一，设置多根细线，细线主要用于传输导电信号。第二，在多 根细线的外部设有金属编织层，金属编织层可以采用镀锡铜丝编织层，金属编织层的主要 作用在于保证线本体在有电磁干扰环境下系统的传输性能。且这里的抗干扰性应包括两个 方面 ，即抵御外来电 磁干扰的能 力以 及系统本身向 外 辐射电 磁干扰的能 力。第三 ，耐热层 ， 比 如耐热层可以由聚 酯纱纤维材 质制成 ，起到保温 和隔热的 作 用，将传感器导电 线内部信 号传输环境与外界的环境隔绝开来 ，提高信号传输稳定性。第四 ，护套层主要的 作用在于起 到绝缘防电的作用。 [0008] 本实用新型进一步设置为：所述耐热层由聚酯纱纤维材质制成。 [0009] 通过上述技术方案，耐热层，比如耐热层可以由聚酯纱纤维材质制成，起到保温和 隔热的 作 用，将传感器导电 线内部信号传输环境与外界的 环境隔绝开来 ，提高 信号传输稳 定性。 [0010] 本实用新型进一步设置为：所述金属编织层的内部设有绝缘架，所述绝缘架将多 根的所述细线间隔在不同的区域内。 [0011] 通过上述技术方案，在金属编织层的内部设置绝缘架，将多根的电线置于不同间 隔的区域内 ，使得多根细线之间较好的隔绝开 ，使得绝缘效果更好 ，防 止在单根细线烧 损
一种屏蔽效果好的高清视频连接器及使用方法[发明专利]
专利名称：一种屏蔽效果好的高清视频连接器及使用方法专利类型：发明专利
发明人：葛厚灿,王春
申请号：CN202011308736.7
申请日：20201120
公开号：CN112490780B
公开日：
20220524
专利内容由知识产权出版社提供
摘要：本发明公开了一种屏蔽效果好的高清视频连接器及使用方法，涉及高清视频连接器技术领域，为解决现有的高清视频连接器磁屏蔽效果较差的问题。
所述外壳由坡莫合金内壳、涡流屏蔽层和绝缘橡胶组成，且涡流屏蔽层固定于坡莫合金内壳与绝缘橡胶之间，所述外壳的下端固定设置有固定块，所述外壳的内部设置有内腔，所述内腔内部的中间位置处固定安装有收束机构，所述内腔内部的下端安装有接头，所述接头的后端安装有端子，所述接头底部的两侧均固定设置有滑轨，所述外壳后端的两侧均设置有滑槽，所述固定块的内部安装有屏蔽底板，所述固定块上端的两侧均固定设置有固定柱，所述固定柱的内部安装有固定螺栓。
申请人：安徽兄弟电子有限公司
地址：232200 安徽省淮南市寿县寿春镇九龙工业园
国籍：CN
代理机构：南京禾易知识产权代理有限公司
代理人：王彩君
更多信息请下载全文后查看。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920548200.9
(22)申请日 2019.04.22
(73)专利权人 立讯精密工业（保定）有限公司
地址 071400 河北省保定市蠡县工业大街
888号
(72)发明人 张卓 林永星
(74)专利代理机构 北京科亿知识产权代理事务
所(普通合伙) 11350
代理人 李兴林
(51)Int.Cl.
H01B 11/18(2006.01)
(54)实用新型名称
一种高清晰环视屏蔽线缆
(57)摘要
本实用新型公开了一种高清晰环视屏蔽线
缆，属于视频信号传输线缆技术领域,包括芯线、
第一绝缘套、第一铝箔层、第一编织层和外护套，
还包括第二绝缘套和外层屏蔽层；所述芯线居中
设置，由内向外依次包裹所述第一绝缘套、第一
铝箔层、第一编织层、第二绝缘套、外层屏蔽层和
外护套。
本实用新型能够适应车辆处于强干扰源
的区域内时，
也具有良好的屏蔽抗干扰的能力。
权利要求书1页 说明书2页 附图3页CN 209433944 U 2019.09.24
C N 209433944
U
权 利 要 求 书1/1页CN 209433944 U
1.一种高清晰环视屏蔽线缆，包括芯线(1)、第一绝缘套(2)、第一铝箔层(3)、第一编织层(4)和外护套(7)，其特征在于：还包括第二绝缘套(5)和外层屏蔽层；所述芯线(1)居中设置，且由内向外依次包裹有所述第一绝缘套(2)、第一铝箔层(3)、第一编织层(4)、第二绝缘套(5)、外层屏蔽层和外护套(7)。
2.根据权利要求1所述的高清晰环视屏蔽线缆，其特征在于：所述外层屏蔽层设置为第二铝箔层(6)。
3.根据权利要求2所述的高清晰环视屏蔽线缆，其特征在于：所述第二铝箔层(6)和第二绝缘套(5)之间设置有排扰线(6a)，所述排扰线(6a)的外缘与所述第二铝箔层(6)接触导通。
4.根据权利要求1所述的高清晰环视屏蔽线缆，其特征在于：所述外层屏蔽层设置为第二编织层(8)，所述第二编织层(8)具体采用镀锡编织铜网。
5.根据权利要求1所述的高清晰环视屏蔽线缆，其特征在于：所述第二绝缘套(5)采用具有绝缘性的防火材料。
6.根据权利要求1所述的高清晰环视屏蔽线缆，其特征在于：所述芯线(1)具体采用高纯度无氧铜材质的铜芯。
2。
