【CN209598209U】一种气雾化粉末收集装置及生产设备【专利】
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920247785.0
(22)申请日 2019.02.27
(73)专利权人 马鞍山新康达磁业有限公司
地址 243000 安徽省马鞍山市雨山区雨山
经济开发区新区磁山路1号
(72)发明人 张海龙 赵利明 陈小林 赵光
潘全成 纪国峰 王健
(74)专利代理机构 安徽知问律师事务所 34134
代理人 郭大美
(51)Int.Cl.
B22F 9/08(2006.01)
(54)实用新型名称
一种气雾化粉末收集装置及生产设备
(57)摘要
本实用新型公开了一种气雾化粉末收集装
置及生产设备，属于金属粉末加工设备技术领
域。
包括罐体、固定座、螺纹套以及冷却锥，罐体
整体呈倒锥形，包括外护层以及内衬，外护层与
内衬结合构成罐体本体，外护层与内衬之间有间
隙，间隙为水冷夹层，水冷夹层内通冷却水，罐体
底部设置有固定座，固定座通过螺纹套与罐体连
接，固定座位于罐体内部的一侧与冷却锥连接。
本实用新型能够促进金属粉末的冷却，同时能够
防止金属粉末的氧化，减小氧化损失，增大金属
收得率，收集装置可拆卸安装，便于金属粉末的
收集和使用，便于生产，具有结构简单、设计合
理、
易于使用的优点。
权利要求书1页 说明书5页 附图2页CN 209598209 U 2019.11.08
C N 209598209
U
权 利 要 求 书1/1页CN 209598209 U
1.一种气雾化粉末收集装置，其特征在于：包括罐体(1)、固定座(5)、螺纹套(6)以及冷却锥(15)，所述的罐体(1)整体呈倒锥形，包括外护层(2)以及内衬(3)，所述的外护层(2)与内衬(3)结合构成罐体(1)本体，外护层(2)与内衬(3)之间有间隙，所述的间隙为水冷夹层(4)，罐体(1)底部设置有固定座(5)，所述的固定座(5)通过螺纹套(6)与罐体(1)连接，所述的固定座(5)位于罐体(1)内部的一侧与冷却锥(15)连接。
2.根据权利要求1所述的一种气雾化粉末收集装置，其特征在于：所述的罐体(1)周围沿周向均匀设置有固定轴(7)，固定轴(7)的数量为两根以上。
3.根据权利要求1所述的一种气雾化粉末收集装置，其特征在于：所述的罐体(1)上设有罐体冷却水进口(8)以及罐体冷却水出口(9)，所述的罐体冷却水进口(8)位于水冷夹层(4)下端，罐体冷却水出口(9)位于水冷夹层(4)顶端。
4.根据权利要求1所述的一种气雾化粉末收集装置，其特征在于：所述的罐体(1)还设有进气口，所述的进气口包括上部进气口(10)以及下部进气口(11)，所述的上部进气口(10)位于罐体(1)上方，下部进气口(11)位于罐体(1)下方。
5.根据权利要求1所述的一种气雾化粉末收集装置，其特征在于：所述的罐体(1)顶端设有密封法兰(12)，所述的密封法兰(12)下端连接有罐口法兰(13)，密封法兰(12)上设置有出气孔(14)。
6.根据权利要求5所述的一种气雾化粉末收集装置，其特征在于：所述的密封法兰(12)设置出气孔(14)处设置有过滤网，出气孔(14)处配备旋塞阀。
7.根据权利要求1-6任一项所述的一种气雾化粉末收集装置，其特征在于：与冷却锥(15)连接的固定座(5)设置有冷却锥冷却水进口(16)以及冷却锥冷却水出口(17)，所述的冷却锥(15)整体呈倒锥形，冷却锥(15)内部为空腔，中心处设有竖直管道(18)，所述的竖直管道(18)底端与冷却锥冷却水出口(17)相接。
8.根据权利要求7所述的一种气雾化粉末收集装置，其特征在于：所述的冷却锥(15)顶端设置有挡板(19)，所述的挡板(19)中心部位朝罐体(1)内腔凸出，挡板(19)覆盖冷却锥(15)外围，所述的竖直管道(18)与挡板(19)凸出部以及竖直管道(18)外部的冷却锥(15)空腔联通构成整体。
9.一种气雾化粉末生产设备，其特征在于，包括权利要求1至8任一项所述的气雾化粉末收集装置。
2。

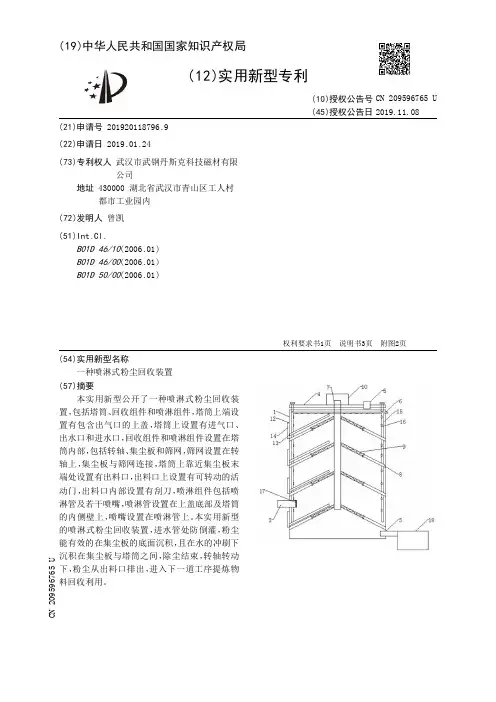

【CN209596765U】一种喷淋式粉尘回收装置【专利】
பைடு நூலகம்
( 12 )实 用新型专利
(21)申请号 201920118796 .9
(22)申请日 2019 .01 .24
(73)专利权人 武汉市武钢丹斯克科技磁材有限 公司
地址 430000 湖北省武汉市青山区工人村 都市工业园内
(72)发明人 曾凯
(51)Int .Cl . B01D 46/10(2006 .01) B01D 46/00(2006 .01) B01D 50/00(2006 .01)
2
CN 209596765 U
说 明 书
1/3 页
一种喷淋式粉尘回收装置
技术领域 [0001] 本实用新型涉及化工设备技术领域，尤其涉及一种喷淋式粉尘回收装置。
背景技术 [0002] 在化工、石油、冶金、建筑、矿山、机械及轻纺等工业，常常会出现粉尘或是尾气，按 照环境保护需求 ，这些粉尘或尾气不能直接排放 ，需要进行处理。回转窑进行烧结时 ，气体 不断的通向回转窑 ，同时 ，气体从回转窑出来时会带走大量的粉末状物料形成粉尘 ，气体中 含有大量的粉尘 ，达不到排放标准 ，且大量的物料造成了浪费 ，现有除尘塔对含尘气体进行 除尘时，不能方便快捷对物料进行回收。
(10)授权公告号 CN 209596765 U (45)授权公告日 2019.11.08
( 54 )实用新型名称 一种喷淋式粉尘回收装置
( 57 )摘要 本实 用新型公 开了一 种喷 淋式 粉尘回收 装
置，包括塔筒、回收组件和喷淋组件，塔筒上端设 置有包含出气口的 上盖 ，塔筒上设置有进气口 、 出水口 和进水口 ，回收组件和喷淋组件设置在塔 筒内部 ，包括转轴、集尘板和筛网 ，筛网设置在转 轴上 ，集尘板与筛网连接 ，塔筒上靠近集尘板末 端处设置有出料口 ，出料口上设置有可转动的活 动门 ，出料口内部设置有刮刀，喷淋组件包括喷 淋管及若干喷嘴 ，喷淋管设置在上盖底部及塔筒 的内 侧壁上 ，喷嘴设置在喷淋管上。本实 用新型 的喷淋式粉尘回收 装置 ，进水管处防 倒灌 ，粉尘 能有效的在集尘板的底面沉积，且在水的冲刷下 沉积在集尘板与塔筒之间 ，除尘结束，转轴转动 下 ，粉尘从出料口 排出 ，进入下一道工序提炼物 料回收利用。
一种粉尘收集处理装置[发明专利]
![一种粉尘收集处理装置[发明专利]](https://360docs-1393072327.cos.ap-beijing.myqcloud.com/49b2499131b765ce0408148e.webp)
专利名称：一种粉尘收集处理装置
专利类型：发明专利
发明人：林秉正,余占波,胡文军,郭华武,陈福生申请号：CN201610666524.3
申请日：20160815
公开号：CN106140768A
公开日：
20161123
专利内容由知识产权出版社提供
摘要：本发明涉及卫生用品，提供一种粉尘收集处理装置，包括PLC控制器、封闭空间、风机、第一粉尘处理机构、第二粉尘处理机构、第一可变向三通风管、第二可变向三通风管和第三可变向三通风管，风机的出气口通过风管经第一可变向三通风管连通至封闭空间顶部，封闭空间底部经风管通过第二可变向三通风管分别与第一粉尘处理机构和第二粉尘处理机构的进口相连接，第一粉尘处理机构和第二粉尘处理机构的出气口分别通过第三可变向三通风管与风机进风口相连接，PLC控制器根据检测第一粉尘处理机构或第二粉尘处理机构运行信息来控制第二可变向三通风管和第三可变向三通风管的流向。
本发明解决了现有复合吸收芯体生产中产生粉尘、影响生产的问题。
申请人：泉州市汉威机械制造有限公司
地址：362000 福建省泉州市鲤城区常泰街道斗南街123号
国籍：CN
代理机构：厦门市精诚新创知识产权代理有限公司
代理人：方惠春
更多信息请下载全文后查看。
一种超声气体雾化制粉设备[实用新型专利]
![一种超声气体雾化制粉设备[实用新型专利]](https://360docs-1393072327.cos.ap-beijing.myqcloud.com/12b0c422cd7931b765ce0508763231126edb77ad.webp)
[19]中华人民共和国专利局[12]实用新型专利说明书[11]授权公告号CN 2285176Y [45]授权公告日1998年7月1日[21]ZL 专利号96239232.4[21]申请号96239232.4[22]申请日96.11.29[73]专利权人中国科学院金属研究所地址110015辽宁省沈阳市沈河区文化路72号[72]设计人郝云彦 常新春 侯万良 刘占发 胡壮麒[74]专利代理机构中国科学院沈阳专利事务所代理人张晨[51]Int.CI 6B22F 9/08权利要求书 1 页 说明书 2 页 附图 2 页[54]实用新型名称一种超声气体雾化制粉设备[57]摘要一种超声气体雾化制粉设备,由炉体,内置坩埚,超声雾化喷嘴构成,底部置收粉机构,其特征在于:将炉体分割成上下两室,上室为熔炼室,坩埚外套感应加热线圈置于其中;坩埚通过超声雾化喷嘴与下室—雾化室相连;熔炼室和雾化室分别通过管路与真空机组相接,在雾化室通往真密机组的管路上设置高压气阀。
使用本实用新型所提供的超声气体雾化制粉设备,可以使合金粉末粒度均匀,粉末的形状为球形,流动性好,含氧量低,产率高,特别适合于MCrAly合金粉的制备。
96239232.4权 利 要 求 书第1/1页 1.一种超声气体雾化制粉设备，由炉体(1)，内置坩锅(2)，超声雾化喷嘴(3)构成，底部置收粉机构，其特征在于：将炉体(1)分割成上下两室，上室为熔炼室(11)，坩锅(2)外套感应加热线圈(21)置于其中；坩锅(2)通过超声雾化喷嘴(3)与下室---雾化室(12)相连；熔炼室(11)和雾化室(12)分别通过管路与真空机组相接，在雾化室(12)通往真密机组的管路上设置高压气阀(5)。
2.按权利要求1所述超声气体雾化制粉设备，其特征在于：超声雾化喷嘴(3)的导流管(31)由BN制成。
3.按权利要求1，2所述超声气体雾化制粉设备，其特征在于：收粉机构由粉末旋风分离器(61)下接收粉罐(62)构成，共设置3级。

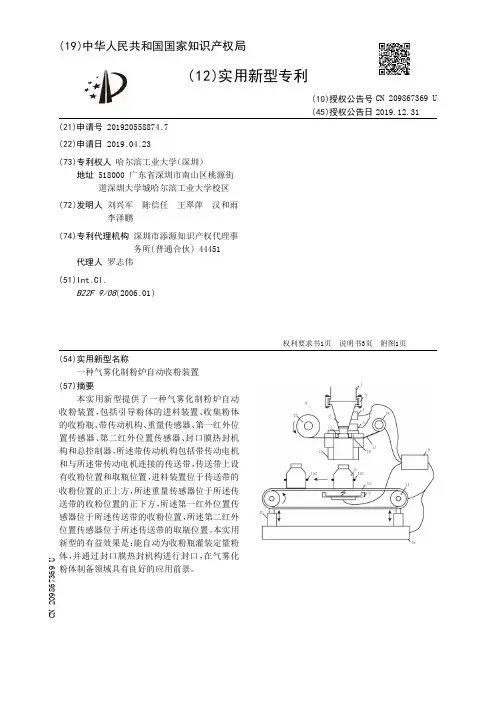

【CN209867369U】一种气雾化制粉炉自动收粉装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920558874.7(22)申请日 2019.04.23(73)专利权人 哈尔滨工业大学（深圳）地址 518000 广东省深圳市南山区桃源街道深圳大学城哈尔滨工业大学校区(72)发明人 刘兴军 陈信任 王翠萍 汉和雨 李泽鹏 (74)专利代理机构 深圳市添源知识产权代理事务所(普通合伙) 44451代理人 罗志伟(51)Int.Cl.B22F 9/08(2006.01)(54)实用新型名称一种气雾化制粉炉自动收粉装置(57)摘要本实用新型提供了一种气雾化制粉炉自动收粉装置，包括引导粉体的进料装置、收集粉体的收粉瓶、带传动机构、重量传感器、第一红外位置传感器、第二红外位置传感器、封口膜热封机构和总控制器，所述带传动机构包括带传动电机和与所述带传动电机连接的传送带，传送带上设有收粉位置和取瓶位置，进料装置位于传送带的收粉位置的正上方，所述重量传感器位于所述传送带的收粉位置的正下方，所述第一红外位置传感器位于所述传送带的收粉位置，所述第二红外位置传感器位于所述传送带的取瓶位置。
本实用新型的有益效果是：能自动为收粉瓶灌装定量粉体，并通过封口膜热封机构进行封口，在气雾化粉体制备领域具有良好的应用前景。
权利要求书1页 说明书3页 附图1页CN 209867369 U 2019.12.31C N 209867369U权 利 要 求 书1/1页CN 209867369 U1.一种气雾化制粉炉自动收粉装置，其特征在于：包括引导粉体的进料装置、收集粉体的收粉瓶、带传动机构、重量传感器、第一红外位置传感器、第二红外位置传感器、封口膜热封机构和总控制器，所述带传动机构包括带传动电机和与所述带传动电机连接的传送带，所述传送带上设有收粉位置和取瓶位置，所述进料装置和封口膜热封机构分别位于所述传送带的收粉位置的正上方，所述重量传感器位于所述传送带的收粉位置的正下方，所述第一红外位置传感器位于所述传送带的收粉位置，所述第二红外位置传感器位于所述传送带的取瓶位置，所述总控制器分别与所述进料装置、带传动电机、重量传感器、第一红外位置传感器、第二红外位置传感器、封口膜热封机构连接。

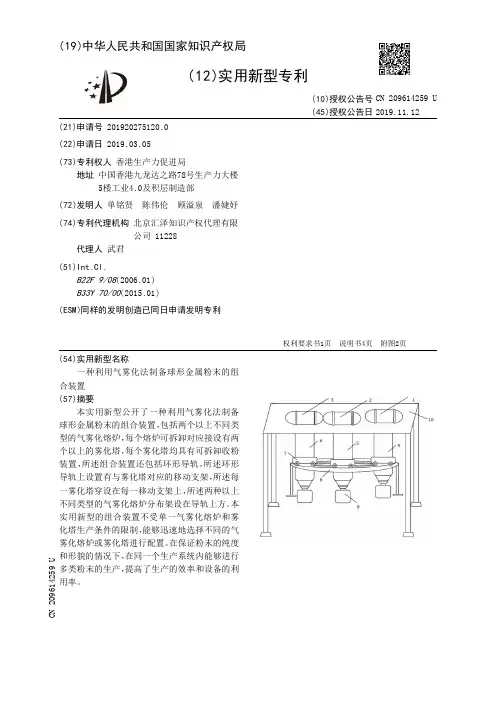

【CN209614259U】一种利用气雾化法制备球形金属粉末的组合装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920275120.0(22)申请日 2019.03.05(73)专利权人 香港生产力促进局地址 中国香港九龙达之路78号生产力大楼5楼工业4.0及积层制造部(72)发明人 单铭贤 陈伟伦 顾溢泉 潘婕妤 (74)专利代理机构 北京汇泽知识产权代理有限公司 11228代理人 武君(51)Int.Cl.B22F 9/08(2006.01)B33Y 70/00(2015.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称一种利用气雾化法制备球形金属粉末的组合装置(57)摘要本实用新型公开了一种利用气雾化法制备球形金属粉末的组合装置，包括两个以上不同类型的气雾化熔炉，每个熔炉可拆卸对应接设有两个以上的雾化塔，每个雾化塔均具有可拆卸收粉装置，所述组合装置还包括环形导轨，所述环形导轨上设置有与雾化塔对应的移动支架，所述每一雾化塔穿设在每一移动支架上，所述两种以上不同类型的气雾化熔炉分布架设在导轨上方。
本实用新型的组合装置不受单一气雾化熔炉和雾化塔生产条件的限制，能够迅速地选择不同的气雾化熔炉或雾化塔进行配置。
在保证粉末的纯度和形貌的情况下，在同一个生产系统内能够进行多类粉末的生产，提高了生产的效率和设备的利用率。
权利要求书1页 说明书4页 附图2页CN 209614259 U 2019.11.12C N 209614259U权 利 要 求 书1/1页CN 209614259 U1.一种利用气雾化法制备球形金属粉末的组合装置，包括两个以上不同类型的气雾化熔炉，其特征在于，每个熔炉可拆卸对应接设有两个以上的雾化塔，每个雾化塔均具有可拆卸收粉装置，所述组合装置还包括环形导轨，所述环形导轨上设置有与雾化塔对应的移动支架，所述每一雾化塔穿设在每一移动支架上，所述两种以上不同类型的气雾化熔炉分布架设在导轨上方。
【CN210231529U】气雾化制粉设备【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920621885.5(22)申请日 2019.04.30(73)专利权人 领凡新能源科技（北京）有限公司地址 101407 北京市怀柔区雁栖经济开发区乐园大街38号(72)发明人 陈招银 马国秦 张蛟 徐国军 万捷 (74)专利代理机构 北京智晨知识产权代理有限公司 11584代理人 张婧(51)Int.Cl.B22F 9/08(2006.01)(54)实用新型名称气雾化制粉设备(57)摘要本实用新型公开了一种气雾化制粉设备，包括雾化腔、与雾化腔的出料口相连通的锥形斗以及与锥形斗的出料口相连通的收集料斗，该气雾化制粉设备还包括：粉末清扫装置，粉末清扫装置包括风刀，风刀设置于雾化腔与锥形斗的连接部内，风刀用于将锥形斗的内侧壁上附着的粉末吹起以使粉末下落至收集料斗内。
本实用新型的气雾化制粉设备包括粉末清扫装置，该粉末清扫装置的风刀设置在雾化腔与锥形斗的连接部内，通过风刀能够将锥形斗的内侧壁上附着的粉末吹起以使粉末下落至收集料斗内，这样附着在锥形斗的内侧壁上的粉末能够被及时清理并收集，提高雾化制粉的产率，且无需额外的清理锥形斗的内侧壁上的粉末的工作，使得雾化制粉的人力和时间成本降低。
权利要求书1页 说明书5页 附图3页CN 210231529 U 2020.04.03C N 210231529U权 利 要 求 书1/1页CN 210231529 U1.一种气雾化制粉设备，包括雾化腔(1)、与所述雾化腔(1)的出料口相连通的锥形斗(2)以及与所述锥形斗(2)的出料口相连通的收集料斗(3)，其特征在于，所述气雾化制粉设备(100)还包括：粉末清扫装置(4)，所述粉末清扫装置(4)包括风刀(41)，所述风刀(41)设置于所述雾化腔(1)与所述锥形斗(2)的连接部(5)内，所述风刀(41)用于将所述锥形斗(2)的内侧壁上附着的粉末(200)吹起以使所述粉末(200)下落至所述收集料斗(3)内。
一种气雾化集粉装置[实用新型专利]
专利名称：一种气雾化集粉装置专利类型：实用新型专利
发明人：罗涛,吴棕洋,黄娟娟
申请号：CN201620375397.7申请日：20160428
公开号：CN205702451U
公开日：
20161123
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种气雾化集粉装置，包括集粉罐，所述集粉罐的顶部设置有收集端，所述集粉罐的底部具有一个锥形部分，所述锥形部分的外部环形设置有三个以上的鼓风端，所述鼓风端具有贯穿至所述集粉罐内部的通风孔，在所述鼓风端处配合有送风管，所述鼓风端与所述送风管之间配合有螺丝，所述送风管远离所述鼓风端的那一端配合有风机，所述风机与所述送风管之间连接有法兰盘，所述送风管在靠近所述鼓风端位置处具有一个U字形的过渡曲部；本装置可以通过风机鼓风的形式将集粉罐内壁上粘附的粉末吹下，方便进行转运，避免粉末长时间粘结后无法清理的现象，通过过渡曲部可以避免粉尘进入风机。
申请人：浙江旭德新材料有限公司
地址：322200 浙江省金华市浦江县黄宅镇中兴路11号
国籍：CN
代理机构：北京高航知识产权代理有限公司
代理人：赵永强
更多信息请下载全文后查看。
