旧路水泥路面使用性能PQI分析与评价
水泥路面状况调查、评定与养护措施
1-凿除修补；2-下沉板 图 3-3-2 错台填补法示意图（单位：cm）
路面使用性能等级评定标准 评定等级 路面使用性能指 数PQI ≥60,＜ 70
根据表中的等级评定标准，就可以评定该路段路面使用性能 等级。
三．水泥路面养护措施
1. 裂缝维修
① 对砼路面裂缝的修补在3mm 以下的非扩展性表面
裂缝，可采用压注灌浆法，用压力灌浆器将灌浆 材料溶液压入缝内。 ② 对局部性裂缝且缝口较宽时，可采用扩缝灌浆法。
3.
错台处治
水泥混凝土路面错台病害，影响行车舒适性和行车 安全。产生错台的主要原因有： 基层的碾压遍数不够，导致基层强度不足，难以承 受上部行车荷载；路基土质不良，局部出现不均匀沉 降从而导致砼面板上下错动；防水措施不足，雨水大 量渗入基层，引起基层对砼板产生吸附力；传力杆丧 失传递能力。处错台的方法有磨平法和填补法，按照 错台的严重程度采用不同的处治方法。 （1）错台高差小于 5mm 时，可不作处理。高差 5~10mm 可采用可用人工凿平或磨平机磨平。磨平法 应从错台的最高处向周边扩展，磨平时可用三米直尺 调平，使相邻板块高差相差无几，图 3-3-1。磨平后， 掉入接缝中的杂物要清除，并保持其干燥，灌入填缝 料。
a)
板角裂缝
网状裂缝
纵向裂缝
2. 唧泥
板边缘和角隅下路基或基层塑性变形累积，而 同混凝土面层脱离接触；接缝填封料失效，下渗的 水积聚在面层下的脱空区内。荷载作用积水变成有 压水，侵蚀基层并同基层内冲刷出的细料搅混成悬 液，沿接缝喷溅出。久之，引起错台发生并导致板 出现裂缝。
唧泥
3.错台
板底脱空较严重部位，接缝或裂缝两侧板面出 现高差，接缝处仅有部分传递荷载能力。荷载作用 时，带有冲蚀材料的有压水冲蚀基层，使板底脱空， 板面由于基层材料被冲蚀，在荷载作用下而下沉， 即形成错台。错台的出现降低了路面行车的平稳性 和舒适性。
旧路面使用性能评价方法及技术指标分析
旧路面使用性能评价方法及技术指标分析杨益东【摘要】This paper analyzes the existing problems in evaluation methods for usability of old pavements, and probes into the evaluation method system applicable to maintenance of our national expressways and usability of ole pavements in reconstruction and extension projects, including evaluation contents, evaluation methods and technical indices.The paper points out effective utilization of historical data shall be strengthened,single evaluation indices of main type diseases shall be increased,and pavement performance shall be evaluated in order in accordance with macro,intermediate and micro levels.%对目前我国旧路面使用性能评价方法存在的问题进行分析,探讨适合于我国高速公路养护及改扩建工程的旧路面使用性能评价方法体系,其包括评价内容、评价方法及技术指标,指出应加强历史资料的有效利用,增加主要类型病害的单项评价指标,并按照宏观、中观和微观3个层面依次对路面性能进行评价.【期刊名称】《公路交通技术》【年(卷),期】2016(032)002【总页数】4页(P16-19)【关键词】道路工程;旧路改扩建;路面使用性能;评价方法;技术指标【作者】杨益东【作者单位】中铁十一局集团第五工程有限公司,重庆 400037【正文语种】中文【中图分类】U416.2国内高速公路路面评价模型主要采用养护工程路况评价模型。
路面使用性能的评价内容及加铺层设计思路
路面使用性能的评价内容及加铺层设计思路广州市市政工程设计研究院刘悦强摘要：路面在使用过程中，由于行车和自然因素的不断影响，其使用性能会逐渐衰变，最终达到不能满足使用要求的状态。
为使路面经常处于完好状态，需进行路面养护。
关键词：行驶质量损坏状况承载能力抗滑性加铺层1.引言路面在使用过程中，由于行车和自然因素的不断影响，其使用性能会逐渐衰变，最终达到不能满足使用要求的状态。
路面的使用性能可分为四个主要方面，分别从不同的角度反映路面状况对行车要求的适应情况：（1）路面表面的行驶质量；（2）路面结构的损坏状况；（3）路面结构的承载能力；（4）路面表面的抗滑性。
为使路面经常处于完好状态，需进行路面养护。
养护措施并不会改变现有路面结构，本次着重讨论在旧面层上铺设加铺层的设计思路。
2.路面使用性能的评价2.1路面行驶质量路面的基本功能是为车辆提供快速、安全、舒适和经济的行驶表面。
路面行驶质量反映路面满足这一性能的能力。
路面行驶质量的好坏，同（1）路面表面的平整度特性；（2）车辆悬挂系统的振动特性；（3）人对振动的反应和接受能力三方面因素有关。
从路面状况的角度看，影响路面行驶质量的主要因素是路面平整度。
路面平整度可定义为路面表面诱使行驶车辆出现振动的高程变化。
路面不平整所引起的车辆振动，会对行车速度、路面损坏和交通安全等多方面产生直接影响。
因而，采用平整度作为度量路面行驶质量的一项性能指标2.2路面结构损坏路面结构的损坏状况，反映了路面结构在行车和自然因素作用下保持完整性或完好的程度。
路面结构损坏的发生和发展同路面养护和改建工作密切相关。
路面结构的损坏状况，须从三方面进行描述：（1）损坏类型；（2）损坏严重程度；（3）出现损坏的范围或密度。
综合这三方面，才能对路面结构的损坏状况作出全面的估计。
2.3路面结构的承载能力路面结构承载能力，是指路面在达到预定的损坏状况之前还能承受的行车荷载作用次数，或者还能使用的年数。

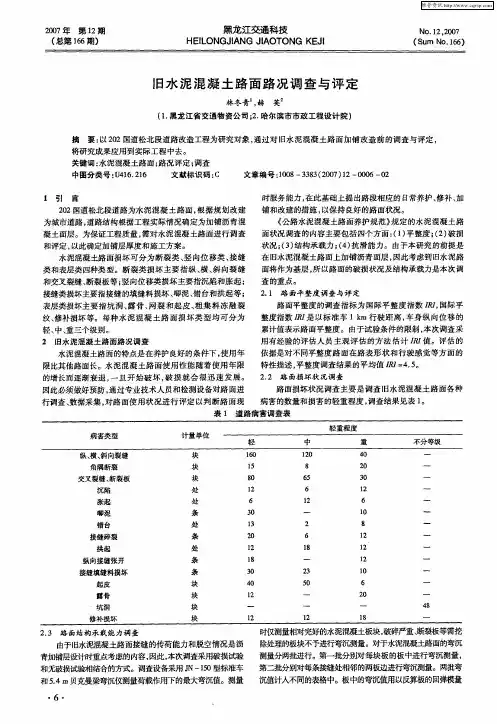

旧水泥混凝土路面路况调查与评定
