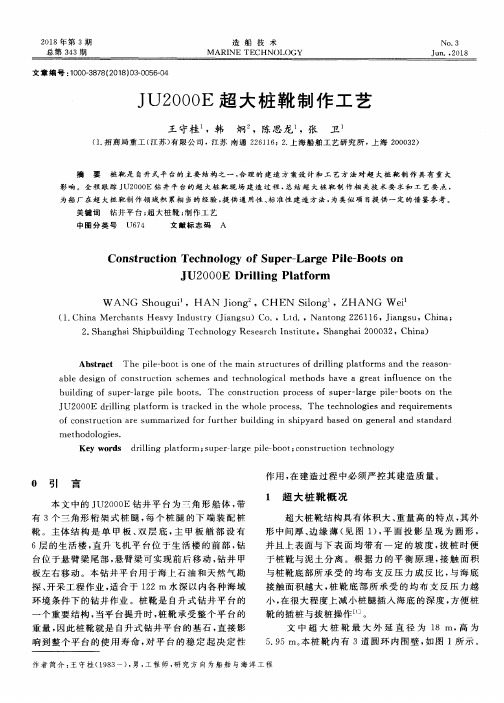

JU2000自升式钻井平台桩腿建造检验
JU2000E超大桩靴制作工艺
关键 词 钻 井 平 台 ；超 大 桩 靴 ；制 作 工 艺
中 图分 类 号 Ｕ６７４
文 献 标 志 码 Ａ
Ｃｏｎｓｔｒｕｃｔｉｏｎ Ｔｅｃｈｎｏｌｏｇｙ ｏｆ Ｓｕｐｅｒ—－Ｌａｒｇｅ Ｐｉｌｅ －Ｂｏｏｔｓ ｏｎ ＪＵ ２０００Ｅ Ｄｒｉｌｌｉｎｇ Ｐｌａｔｆｏｒｍ
Ｗ ＡＮＧ Ｓｈｏｕｇｕｉ ，Ｈ Ａ Ｊｉｏｎｇ。，ＣＨＥＮ Ｓｉｌｏｎｇ ，ＺＨ ＡＮＧ Ｗ ｅｉ （１．Ｃｈｉｎａ Ｍ ｅｒｃｈａｎｔｓ Ｈｅａｖｙ Ｉｎｄｕｓｔｒｙ （Ｊｉａｎｇｓｕ）Ｃｏ．，Ｌ｛ｄ．，Ｎａｎｔｏｎｇ ２２６１ １６，Ｊｉａｎｇｓｕ，Ｃｈｉｎａ；
１ 超 大 桩 靴 概 况
超 大桩 靴结 构具 有体 积 大 、重 量 高 的特 点 ，其外 形 中间厚 、边 缘 薄 （见 图 １），平 面投 影 呈 现 为 圆形 ， 并且 上 表面 与下 表 面 均 带 有 一 定 的坡 度 ，拔 桩 时便 于桩 靴 与泥 土 分 离 。根 据 力 的平 衡 原 理 ，接 触 面 积 与桩 靴 底部所 承 受 的均 布 支 反 压 力 成 反 比 ，与 海 底 接触 面 积越 大 ，桩 靴 底 部 所 承 受 的 均 布 支 反 压 力 越 小 ，在 很大 程度 上减 小桩 腿插 入海 底 的深度 ，方 便 桩 靴 的 插 桩 与 拔 桩 操 作 Ｌ１］。
（１．招 商 局 重 工 （江 苏 ）有 限 公 司 ，江 苏 南 通 ２２６１１６；２．上海 船 舶 工 艺 研 究 所 ，上 海 ２０００３２）
摘 要 桩 靴 是 自升 式 平 台 的 主 要 结 构 之 一 ，合 理 的 建 造 方 案 设 计 和 工 艺 方 法 对 超 大 桩 靴 制 作 具 有 重 大
影 响 。 全程 跟 踪 ＪＵ２ＯＯＯＥ钻 井平 台 的超 大 桩靴 现 场 建 造 过 程 ．总 结 超 失桩 靴 制 作 相 关技 术 要 求 和 工 艺 要 点 ，
