自升式海上钻井平台液压升降系统解析

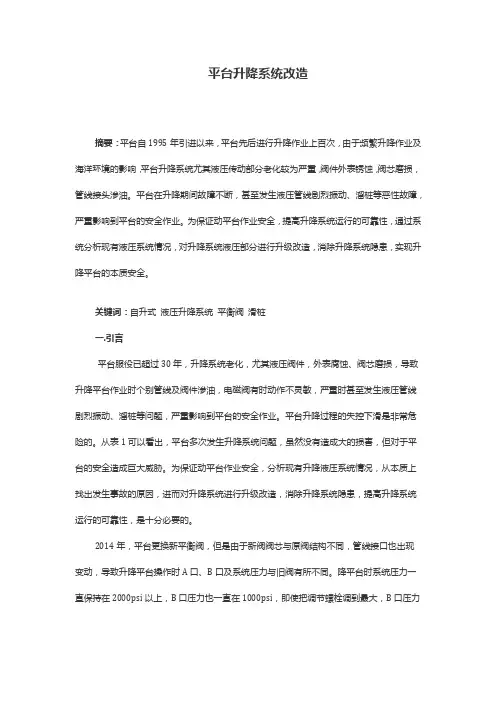

平台升降系统改造
平台升降系统改造摘要：平台自1995年引进以来，平台先后进行升降作业上百次，由于频繁升降作业及海洋环境的影响，平台升降系统尤其液压传动部分老化较为严重，阀件外表锈蚀，阀芯磨损，管线接头渗油。
平台在升降期间故障不断，甚至发生液压管线剧烈振动、溜桩等恶性故障，严重影响到平台的安全作业。
为保证动平台作业安全，提高升降系统运行的可靠性，通过系统分析现有液压系统情况，对升降系统液压部分进行升级改造，消除升降系统隐患，实现升降平台的本质安全。
关键词：自升式液压升降系统平衡阀滑桩一.引言平台服役已超过30年，升降系统老化，尤其液压阀件，外表腐蚀、阀芯磨损，导致升降平台作业时个别管线及阀件渗油，电磁阀有时动作不灵敏，严重时甚至发生液压管线剧烈振动、溜桩等问题，严重影响到平台的安全作业。
平台升降过程的失控下滑是非常危险的。
从表1可以看出，平台多次发生升降系统问题，虽然没有造成大的损害，但对于平台的安全造成巨大威胁。
为保证动平台作业安全，分析现有升降液压系统情况，从本质上找出发生事故的原因，进而对升降系统进行升级改造，消除升降系统隐患，提高升降系统运行的可靠性，是十分必要的。
2014年，平台更换新平衡阀，但是由于新阀阀芯与原阀结构不同，管线接口也出现变动，导致升降平台操作时A口、B口及系统压力与旧阀有所不同。
降平台时系统压力一直保持在2000psi以上，B口压力也一直在1000psi，即使把调节螺栓调到最大，B口压力表1新旧阀区别二、要因分析1、平衡阀腐蚀磨损严重，导致平衡阀阀芯无法完全关闭，阀芯与阀座部位密封不好，如图2中绿色所示平衡阀，当其中的单向阀或者顺序阀关不严时，这两张情况都导致液压油形成通路，液压油流动，在刹车还没来得急刹住平台的同时，平台在自身重力作用下下滑，易发生事故。
2、管汇锈蚀，泄漏，如图2中蓝色管线在升降平台时，泄漏或者爆裂，从而导致背压减少或者消失，而这种情况下刹车还处于打开状态，平台就会下滑，造成重大事故。

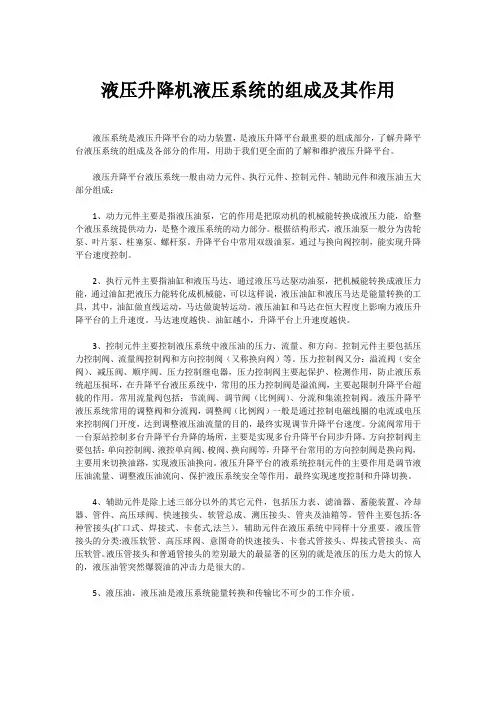

液压升降机液压系统的组成及其作用
液压升降机液压系统的组成及其作用液压系统是液压升降平台的动力装置，是液压升降平台最重要的组成部分，了解升降平台液压系统的组成及各部分的作用，用助于我们更全面的了解和维护液压升降平台。
液压升降平台液压系统一般由动力元件、执行元件、控制元件、辅助元件和液压油五大部分组成：1、动力元件主要是指液压油泵，它的作用是把原动机的机械能转换成液压力能，给整个液压系统提供动力，是整个液压系统的动力部分。
根据结构形式，液压油泵一般分为齿轮泵、叶片泵、柱塞泵、螺杆泵。
升降平台中常用双级油泵，通过与换向阀控制，能实现升降平台速度控制。
2、执行元件主要指油缸和液压马达，通过液压马达驱动油泵，把机械能转换成液压力能，通过油缸把液压力能转化成机械能，可以这样说，液压油缸和液压马达是能量转换的工具，其中，油缸做直线运动，马达做旋转运动。
液压油缸和马达在恒大程度上影响力液压升降平台的上升速度。
马达速度越快、油缸越小，升降平台上升速度越快。
3、控制元件主要控制液压系统中液压油的压力、流量、和方向。
控制元件主要包括压力控制阀、流量阀控制阀和方向控制阀（又称换向阀）等。
压力控制阀又分：溢流阀（安全阀）、减压阀、顺序阀、压力控制继电器，压力控制阀主要起保护、检测作用，防止液压系统超压损坏，在升降平台液压系统中，常用的压力控制阀是溢流阀，主要起限制升降平台超载的作用。
常用流量阀包括：节流阀、调节阀（比例阀）、分流和集流控制阀。
液压升降平液压系统常用的调整阀和分流阀，调整阀（比例阀）一般是通过控制电磁线圈的电流或电压来控制阀门开度，达到调整液压油流量的目的，最终实现调节升降平台速度。
分流阀常用于一台泵站控制多台升降平台升降的场所，主要是实现多台升降平台同步升降。
方向控制阀主要包括：单向控制阀、液控单向阀、梭阀、换向阀等，升降平台常用的方向控制阀是换向阀，主要用来切换油路，实现液压油换向。
液压升降平台的液系统控制元件的主要作用是调节液压油流量、调整液压油流向、保护液压系统安全等作用，最终实现速度控制和升降切换。

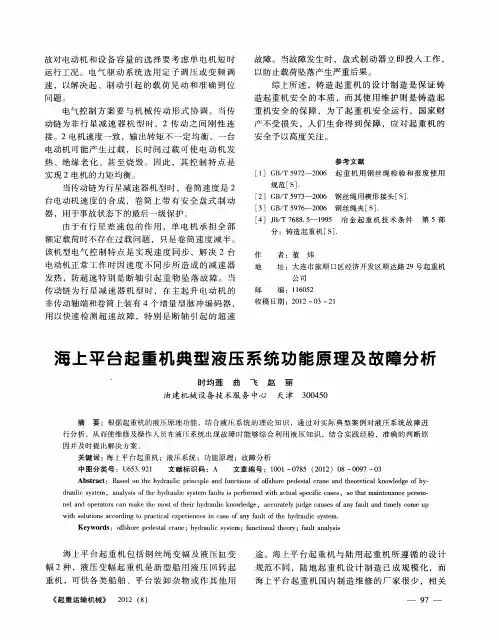

海上平台起重机典型液压系统功能原理及故障分析
参 考 文 献
电气控 制 方 案要 与 机 械 传 动 形 式 协 调 。 当传 动链 为非 行 星 减 速 器 机 型 时 ，２传 动 之 间 刚 性 连
接 。２电机速 度一 致 ，输 出转矩 不 一定 均衡 ，一 台 电动 机可 能 产 生 过 载 ，长 时 间 过 载 可 使 电动 机 发 热 、绝缘 老 化 、甚 至 烧 毁 。 因此 ，其 控 制 特 点 是 实现 ２电机 的力矩均 衡 。
作
地
当传 动链 为行 星减速 器 机型 时 ，卷 筒速 度是 ２ 台电动机 速 度 的合 成 ，卷 筒 上 带 有 安 全 盘 式 制 动
器 ，用 于事故 状态 下 的最 后一 级保 护 。
由于有 行 星 差 速 包 的作 用 ，单 电机 承 担 全部
额定 载 荷时不 存在 过 载 问题 ，只是 卷 筒 速 度 减半 。
Ａ ｂｓｒ ｃ ： Ｂａ ｅ ｎ ｔ ｅ ｈ ｄｒ ｕｉ ｒｎｃｐ ｅ ａ ｄ ｆ ｃｉ ｎ ｆｏｆｈ ｒ ｄ ｓａ ｒ ｎ ｎｄ ｔ ｏ ｅｉａ ｎ ｗｌｄ ｅ ｏ ｙ ｔａ ｔ ｓ ｄ ｏ ｈ ｙ ａ ｌｃ ｐ ｉ ｉｌ ｎ ｕｎ ｔｏ ｓ ｏ ｔｓ ｏ ｅ ｐｅ ｅ ｔ ｌｃ ａ ｅ ａ ｈｅ ｒ ｔｃ ｌｋ ｏ ｅ ｇ ｆｈ —
问题 。
综 上所 述 ，铸 造 起 重 机 的设 计 制 造 是 保 证 铸
造 起重 机 安 全 的本 质 ，而其 使 用 维 护 则 是 铸 造 起 重 机安 全 的保 障 ，为 了 起 重 机 安 全 运 行 ， 国家 财
产 不受 损 失 ，人 们 生命 得 到 保 障 ，应 对 起 重 机 的
该 机型 电气 控 制 特 点 是 实 现 速 度 同 步 ，解 决 ２台

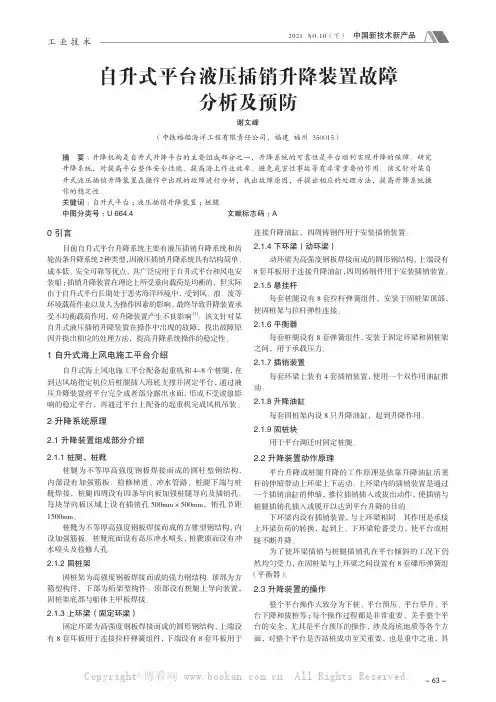

自升式平台液压插销升降装置故障分析及预防
