浅谈民建电气预留预埋施工技术报告

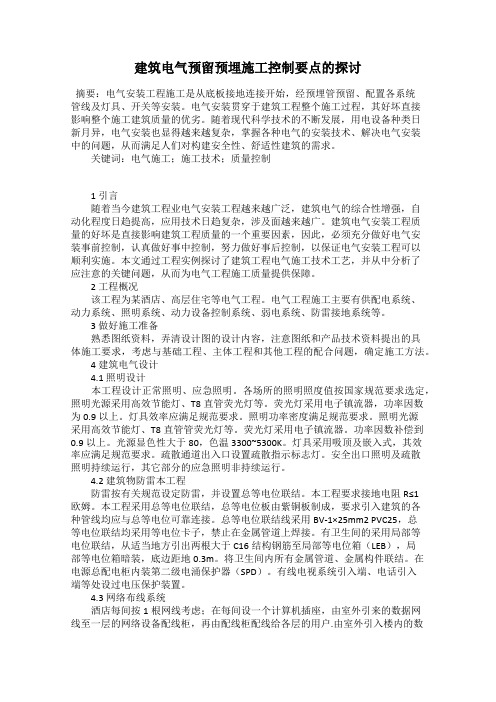

建筑电气预留预埋施工控制要点的探讨
建筑电气预留预埋施工控制要点的探讨摘要：电气安装工程施工是从底板接地连接开始，经预埋管预留、配置各系统管线及灯具、开关等安装。
电气安装贯穿于建筑工程整个施工过程，其好坏直接影响整个施工建筑质量的优劣。
随着现代科学技术的不断发展，用电设备种类日新月异，电气安装也显得越来越复杂，掌握各种电气的安装技术、解决电气安装中的问题，从而满足人们对构建安全性、舒适性建筑的需求。
关键词：电气施工；施工技术；质量控制1 引言随着当今建筑工程业电气安装工程越来越广泛，建筑电气的综合性增强，自动化程度日趋提高，应用技术日趋复杂，涉及面越来越广。
建筑电气安装工程质量的好坏是直接影响建筑工程质量的一个重要因素，因此，必须充分做好电气安装事前控制，认真做好事中控制，努力做好事后控制，以保证电气安装工程可以顺利实施。
本文通过工程实例探讨了建筑工程电气施工技术工艺，并从中分析了应注意的关键问题，从而为电气工程施工质量提供保障。
2 工程概况该工程为某酒店、高层住宅等电气工程。
电气工程施工主要有供配电系统、动力系统、照明系统、动力设备控制系统、弱电系统、防雷接地系统等。
3 做好施工准备熟悉图纸资料，弄清设计图的设计内容，注意图纸和产品技术资料提出的具体施工要求，考虑与基础工程、主体工程和其他工程的配合问题，确定施工方法。
4 建筑电气设计4.1 照明设计本工程设计正常照明、应急照明。
各场所的照明照度值按国家规范要求选定，照明光源采用高效节能灯、T8直管荧光灯等。
荧光灯采用电子镇流器，功率因数为0.9以上。
灯具效率应满足规范要求。
照明功率密度满足规范要求。
照明光源采用高效节能灯、T8直管管荧光灯等。
荧光灯采用电子镇流器。
功率因数补偿到0.9以上。
光源显色性大于80，色温3300~5300K。
灯具采用吸顶及嵌入式，其效率应满足规范要求。
疏散通道出入口设置疏散指示标志灯。
安全出口照明及疏散照明持续运行，其它部分的应急照明非持续运行。
4.2 建筑物防雷本工程防雷按有关规范设定防雷，并设置总等电位联结。
电气安装预留预埋技术交底
电气安装预留预埋技术交底一、背景及目的电气安装预留预埋技术是工程施工中必不可少的一项技术，它的主要作用是为后续电气设施的安装、调试和维修提供便利。
为了确保预留预埋的质量和合理性，需要经过专业的交底和协调。
本文将从交底内容、交底流程等方面对电气安装预留预埋技术进行详细阐述，以满足实际工程需求。
二、交底内容1.预留预埋的位置和数量在交底中，首先需要说明预留预埋的位置和数量。
位置应该明确、准确，并与施工图件相符合，数量应根据工程需要和规范要求逐一明确。
在确认预留位置时，应注意避开管线、构筑物等障碍物，避免影响后续的工程施工。
2.预留预埋的尺寸和规格预留预埋的尺寸和规格直接影响后续电气设施的安装和施工。
因此，在交底中要明确每个预留预埋的尺寸和规格。
届时，施工人员应根据交底要求，对预留预埋的大小、深度等进行验收和监管。
3.预留预埋的标识和记录为了方便后续的电气设施施工和维修，预留预埋位置应统一标识，并做好记录。
在交底中，需要说明符号标识和编号等具体要求，并告知施工人员如何进行记录和查看。
4.预留预埋的验收标准预留预埋后的验收是施工中至关重要的环节。
在交底中，需要明确预留预埋的验收标准和步骤。
验收标准应包括尺寸、深度、位置、平整度等要求，并描述验收的具体方法和步骤。
5.预留预埋的施工质量要求预留预埋质量直接影响后续电气设施的使用寿命和安全性。
在交底中，需要说明预留预埋的施工质量要求，包括水平度、垂直度、平整度等方面的要求。
并告知施工人员如何进行施工保护。
三、交底流程1.召开交底会议在施工前，项目经理或者电气专业负责人应召开电气安装预留预埋技术交底会议。
召开会议应当明确会议时间、地点、参会人员和交底内容，确保所有施工人员都明确了任务要求。
2.现场交底在交底内容中，现场交底占据重要地位。
项目经理应当在现场向施工人员现场介绍预留预埋的位置和规格，并就施工过程中可能遇到的问题，与施工人员进行深入探讨。
3.书面交底为了确保交底内容的准确性和可查性，项目经理还应当将交底内容书面形式传达给施工人员。

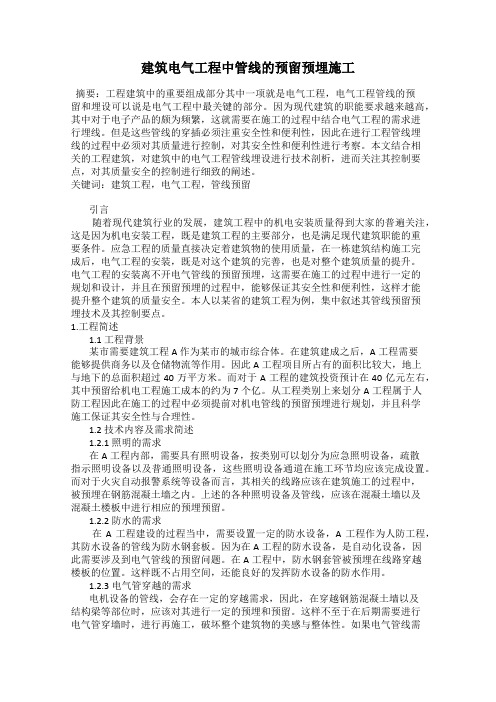

建筑电气工程中管线的预留预埋施工
建筑电气工程中管线的预留预埋施工摘要：工程建筑中的重要组成部分其中一项就是电气工程，电气工程管线的预留和埋设可以说是电气工程中最关键的部分。
因为现代建筑的职能要求越来越高，其中对于电子产品的颇为频繁，这就需要在施工的过程中结合电气工程的需求进行埋线。
但是这些管线的穿插必须注重安全性和便利性，因此在进行工程管线埋线的过程中必须对其质量进行控制，对其安全性和便利性进行考察。
本文结合相关的工程建筑，对建筑中的电气工程管线埋设进行技术剖析，进而关注其控制要点，对其质量安全的控制进行细致的阐述。
关键词：建筑工程，电气工程，管线预留引言随着现代建筑行业的发展，建筑工程中的机电安装质量得到大家的普遍关注，这是因为机电安装工程，既是建筑工程的主要部分，也是满足现代建筑职能的重要条件。
应急工程的质量直接决定着建筑物的使用质量，在一栋建筑结构施工完成后，电气工程的安装，既是对这个建筑的完善，也是对整个建筑质量的提升。
电气工程的安装离不开电气管线的预留预埋，这需要在施工的过程中进行一定的规划和设计，并且在预留预埋的过程中，能够保证其安全性和便利性，这样才能提升整个建筑的质量安全。
本人以某省的建筑工程为例，集中叙述其管线预留预埋技术及其控制要点。
1.工程简述1.1 工程背景某市需要建筑工程A作为某市的城市综合体。
在建筑建成之后，A工程需要能够提供商务以及仓储物流等作用。
因此A工程项目所占有的面积比较大，地上与地下的总面积超过40万平方米。
而对于A工程的建筑投资预计在40亿元左右，其中预留给机电工程施工成本的约为7个亿。
从工程类别上来划分A工程属于人防工程因此在施工的过程中必须提前对机电管线的预留预埋进行规划，并且科学施工保证其安全性与合理性。
1.2 技术内容及需求简述1.2.1 照明的需求在A工程内部，需要具有照明设备，按类别可以划分为应急照明设备，疏散指示照明设备以及普通照明设备，这些照明设备通道在施工环节均应该完成设置。
建筑水电预埋施工总结
建筑水电预埋施工总结一、结构配管1、电气管道预埋电管预埋应提前做好暗埋管的预制工作。
暗埋管道应沿最短路径敷设，尽量削减转弯次数，管子的弯曲半径及加转线盒的个数应严格按国家规范执行。
接（转）线盒、定位必需精准，盒体端面紧贴模板，盒内用废纸、泡沫板等物体填实,并在模板内用红漆作上记号。
凡向上的管口和埋到砼体内的接线盒必需封堵严密，防止杂物进入管内。
管线与底筋用铁丝绑扎坚固，避开线管移位损坏，PVC管路固定点的间距为不大于1m，距端头、弯曲中点不大于500mm。
PVC管在混凝土浇筑时必需派专人值班加强保护，防止振捣时位移或损坏；值班人员必需看护至混凝土浇捣完毕，中途不得离岗，发觉预埋管盒被损坏时应适时修复从地面弯起至板面的插座管，在浇捣混泥土时，做好支墩保护。
防止电管根部被压弯压断管子进盒采纳专用锁头（杯梳），锁母下应塞垫块，防止锁母被踩脱落或断开。
本项目灯头盒采纳定制成品灯头盒，这样节省锁头，又有效的防止管盒脱落的通病。
暗配管的弯取半径不应小于管外径的10倍；弯曲处不应有折皱、凹陷和裂缝。
混合配管时，钢管或镀锌电线管在下，PVC管在上局部电线管太密集，部分线管间距少于15mm，线管重叠超过三层，影响楼板结构。
屋面电气配管必需使用镀锌电线管，禁止使用PVC塑料管。
2、入户管道与电井线槽连接电气竖井内入户管与桥架连接部位需按专业排序分布，防止后期入户线至桥架处造成交叉。
3、电气与给排水的定位电管、电盒避开预埋在排水管道旁，距离水管及预留洞的距离大于300mm，削减楼板漏水隐患。
空调插座位置与建筑图纸中空调预埋孔位置、空调板要相符（空调插座一般要比空调套管高100mm）。
洗衣机插座与洗衣机地漏要相符。
4、开关、插座、灯位盒定位开关、插座、灯位盒，必需严格按实际图纸和规范来定位。
开关插座的测量定位分为三个方面：平面位置、高度、与墙面凹凸距离。
要按各种器具设计高度安装其接线盒。
对剪力墙上的线盒，以土建柱筋上的红记顶端为50cm基准来测量，同时各接线盒之间用水平管复测标高是否一致。
关于建筑机电安装中电气管线的预留预埋的探讨
关于建筑机电安装中电气管线的预留预埋的探讨摘要：建筑工程机电项目安装中，需要落实科学的安装技术选择，结合不同的机电设备安装要求进行分析，落实机电设备安装的科学性与合理性。
在施工现场，安装机电设施的过程中面临多种多样的威胁，要想有效地预防和解决各种问题，就必须按照施工工艺的要求运行。
机电安装综合管线施工中，应加强对管线的深化处理，对管道的连接方式和架构路径进行分析，得到科学合理的路径，从而降低碰撞的影响，提高管线连接质量，进一步优化整体的管线连接效果。
基于此，本文主要分析了建筑机电安装中电气管线的预留预埋。
关键词：建筑机电安装；电气管线；预留预埋技术中图分类号：U442.5+2文献标识码：B引言建筑工程项目施工作业过程中，有关机电设备以及相关线路的安装往往涉及到较多的内容。
电气管线预留预埋工作对后续施工作业具有关键影响。
因此，技术管理人员应结合实际工程项目情况，对电气管线预留预埋的现存问题制订出解决方案，并通过优化调整施工管理体系和对现代化互联网信息技术的应用来提升其工作效率和质量水平。
这样就能使整个电气管线预留预埋工作满足相关要求和标准，从而推动建筑行业的发展和进步。
1建筑机电安装中电气管线的预留预埋的探讨1.1工程设计概算工程概算是整个工程项目建设中至关重要的一步，其与项目工程建设的成本控制及电气管线预留预埋工作的效果和质量水平有着直接联系。
工程概算是指，在项目工程开展电气管线预留预埋工作前，相关概算人员根据收集到的设计资料信息，通过高新技术对电气管线预留预埋工作的不同阶段、不同环节需要的资金开展概算评估工作。
这不仅能为电气管线预留预埋工作的开展提供依据和标准，更能使资金分配科学化、合理化。
电气管线预留预埋工作充满了复杂性，为了使企业实现更高的经济效益，成本控制已是大势所趋。
工程设计概算为整个成本控制提供了合理有效的依据，所以，施工技术人员在电气管线预留预埋工作施工前，应综合考虑相关规定及项目工程的社会效益和经济效益[1]。
建筑电气安装工程预埋、预留施工
建筑电气安装工程预埋、预留施工摘要：建筑电气安装工程作为建筑工程的重要组成部分，其预埋、预留施工的质量对于整个建筑电气系统的稳定性和安全性具有决定性的影响。
本文旨在探讨建筑电气安装工程预埋、预留和施工，以期提高施工质量和效率。
关键词：建筑电气，安装工程，预埋，预留，施工1引言建筑电气安装工程是建筑工程中不可或缺的一部分，其预埋、预留施工是整个电气安装工程的基础和关键环节。
预埋是指将电气线路或管道预先埋设在建筑结构中，预留则是指在浇筑混凝土时，预先为后续的电气安装工程留下孔洞或空间。
本文将介绍建筑电气安装工程预埋、预留施工。
2预埋施工2.1预埋件施工预埋件是建筑电气安装工程中不可或缺的一部分，它们是预先安装在建筑结构内的电气设备和管道，用于连接电源、信息网络等设备。
预埋件的选材、安装位置、安装方式等对于整个建筑电气系统的稳定性和安全性至关重要。
预埋件可以分为两大类：一类是用于支撑和固定电气设备的金属构架、支架、底座等；另一类是用于连接电源和信息网络的电缆管道、线槽、保护管等。
在安装预埋件时，需要根据设计图纸的要求，结合建筑结构的实际情况，进行精心的施工和质量控制。
同时，需要注意预埋件的位置、数量、连接方式等参数，以确保其能够满足建筑电气系统的使用要求和安全性能。
金属管、线槽、盒、箱等是常用的预埋件材料。
金属管具有较好的防腐性能和机械强度，可以用于传输电流和保护线路；线槽则具有防火性能好的特点，可以用于传输低压信号和控制线路；盒、箱等则可以根据实际需要加工成各种规格和型号，以满足不同的使用要求。
在选择预埋件材料时，需要根据设计要求和实际需要综合考虑材料的性能和质量。
2.2预埋管道施工预埋管道是建筑电气安装工程中的关键环节之一，它是在建筑结构施工过程中预先安装的电气管道，用于连接电源、信息网络等设备，为后续的电气安装工程提供必要的条件。
由于预埋管道的施工质量直接影响到后续电气安装工程的质量和安全性能，因此在预埋管道施工过程中，需要严格控制管道的选材、连接方式、弯曲半径、固定位置等参数。
浅谈机电安装中电气管线的预留预埋
浅谈机电安装中电气管线的预留预埋摘要结合施工过程实际操作工序，对机电安装中电气管线的预留预埋问题进行了深入探讨。
关键词机电安装；电气；预留预埋建筑机电安装工程预留、预埋阶段是建筑工程中的一个有机组成部分，其施工质量的优劣直接影响着建筑工程的质量水平，及时、完整、有序地抓好质量管理，是创建优良工程的基础。
1各种电气管线的孔洞预留配合施工中，电气专业人员必须随工程进度密切配合土建工程作好预埋或预留孔洞，桥架的通过处，电箱的位置处，都应与土建配合预留好，注意加强检查，绝不能有遗漏，浇注混凝土时应派专人看护。
桥架、线槽穿越混凝土墙、板：桥架及线槽在穿越混凝土墙体时，在设计图纸要求的位置上预留木盒。
母线安装预留孔设置：封闭插接母线通过建筑物楼板和墙壁处预留孔。
预留孔没有特殊要求时，预留孔尺寸根据母线外型尺寸加70mm。
为防止楼板的水进入母线，预留孔四周设置高于楼板或平台板50~100mm的围挡。
配电箱孔洞预留：根据设计图要求和现场实际情况，确定盒、箱轴线位置，以结构弹出的水平线为基准，挂线找平，线坠找正，标出盒、箱实际的尺寸位置；了解各部位构造，留出余量，使箱、盒的外盖、底边和最终地面距离符合规范要求，使成排的箱盒成一条直线，同时力求保证便于操作和检修。
为了防止出现偏差，结构施工时，用木盒子预留比配电箱大100～200mm的孔洞，木盒子要固定牢固，防止打灰时偏移。
2各种电气管线预埋的施工工艺2.1钢管施工钢管的切断：采用钢锯、砂轮锯进行切割，将需要切断的管子长度准确度量，放在压力钳口内卡牢固，断口处平齐不歪斜，管口用半圆锉处理光滑，无毛刺，铁屑除尽。
钢管的弯曲：DN25钢管以下的采用手动弯管器煨弯，用手扳煨管器。
先将管子插入煨管器，逐步煨出所需弯度；大于DN25的钢管用液压弯管器煨弯，使用液压煨管器，即先将管子放入模具，然后扳动煨管器，煨出所需弯度；当埋设于地下或混凝土内时，其弯曲半径大于其外径的10倍；并且钢管的弯曲处，不应有折皱、凹陷和裂缝，且弯扁程度不应大于管外径的10%。
建筑机电安装中电气管线的预留技术探析
建筑机电安装中电气管线的预留技术探析摘要：加强机电安装质量，不仅可以确保项目整体建设的顺利进行，而且可以降低项目成本，提高项目整体效益。
在电力系统中，预埋部分是电网建设的前提和基础，预埋部分的质量好坏直接关系到电网的安全运行，为此，需要进一步完善预埋件的技术，形成较为完备的工作系统，为以后的工程施工奠定基础。
关键词：机电安装；电气管线；预留预埋；机电设备引言在工程机械和电气设备的安装中，需要进行相应的预埋工作。
在机电管道调试过程中，若有问题或有安全隐患，将会对后续工序的操作产生直接影响。
所以，做好相应的维修工作是非常必要的。
在机电管道的预留埋设施工中，严格按照有关的法规、要求进行。
1.机电安装中电气管线预留预埋重要意义机械设备的安装不仅影响着整个项目的质量，而且还影响着项目完成后的稳定性和使用性能，因此，施工人员必须对机械设备的安装进行优化和调试。
而在工程实践中，预埋电力管线是一项非常重要的工作。
为确保施工的顺利进行，技术负责人在施工过程中，应对施工过程中出现的各种问题进行妥善地解决，以确保施工的顺利进行。
这是因为在施工过程中，对电气设备进行了严密的监控，从而为项目的顺利实施提供了坚实的技术保障。
因此，对机电安装中的电力线路预留预埋进行了优化与调整，也能极大地提升工程的安全性，为相关的施工技术人员提供更好的安全保障。
当然，施工人员在施工中会面临很多困难，如：设备运转时的热辐射，建筑物内的热源等，都会对管线的埋设造成影响。
为了保证线路预留工作的顺利进行，施工技术负责人要针对各施工单位的实际情况，制订出有针对性的工作计划、预埋方案，避免发生事故。
2.机电安装中电气管线预留预埋工作要点2.1.严格审核施工图纸在建筑工程中，机电设备起着非常重要的作用，由于其类型及数目的不断增加，对于敷设及预留线路的要求也随之提高。
电力线路预留预埋工作的环境十分复杂，极易受到其他技术因素的影响，需要认真审核工程设计，及时发现和解决潜在的隐患，确保电力线路预埋工作的顺利进行。
电气专业预留预埋总结
电气专业预留预埋总结刘坚（银湖蓝山一期）1、工程慨况简述“银湖蓝山一期”工程，项目规划以高层住宅为主，其中：1号、2号、3号楼建筑高度为145米的超高层建筑，地下室层数：大面3层，局部4层。
本项目为精装修交房，机电的预留、预埋施工是监理预控和验收的重点。
2、设计及图纸会审阶段重点、难点和容易出现问题的叙述和分析2.1、材料方面尽量不要使用SC管而使用JDG管或者PVC管，可以加快施工进度，降低成本，因为SC管之间要采用螺纹连接要使用专用接地卡固定跨接线，且弯曲困难；2.2、强电专业为水及通风和弱电等专业的用电设备提供电源因此要结合相关专业的图纸看电源提供点是否合适，特别是当相关专业图纸变更时强电专业图纸是否相应变更了。
2.2、针对精装修交房管线较多的特点，进行优化设计如下：2.2.1、对于有吊顶的部位同一回路要进行优化，减少预埋灯盒和配管的数量，吊顶时由装修单位进行明敷或使用复合型金属软管配管，特别是对于卫生间还可以避免因为预埋灯盒太多容易造成漏水；2.2.2、对于单元中户型较多时，为了避免公共部分的预埋线管三层及以上的交叉可以将消防及智能化部分的预埋线管改为走吊顶上面的线槽；（见图1）2.2.3、公共部分的预埋线管较多，为了避免后期精装修吊顶施工时打吊杆将预埋线管打穿，在板底预埋吊顶焊接用的扁钢；（见图2）图1 预埋管改为走吊顶上面的线槽图2 在板底预埋吊顶焊接用的扁钢图3 并排设计的线盒太多，不能保证面板之间的距离均匀 2.2.4、精装修交房要求插座和开关的位置准确，因此标准层及以上部分，墙柱预埋的是大尺寸泡沫塑料，为了满足面板之间的距离均匀要求，则并排设计的线盒不能太多，以免将来中间的钢筋要割掉。
（见图3）3、施工阶段重点、难点和质量通病的叙述和分析3.1、材料进场3.1.1、材料进场前，施工单位需与甲方商定材料的品牌和供货单位并且在现场需提供实物样板；（见图4）3.1.2、确定甲方、监理、和施工单位参与材料验收的相关责任人，每次进行材料验收时需填写材料初步验收表；（见图5）3.1.3、安装材料要特别注意配件等以次冲好的情况；（见图6）3.1.4、对于初步验收合格的材料，根据相关要求进行见证送检，对于初步验收不合格的材料直接退场不能使用。
电气施工方案(预留预埋)
电气施工方案(预留预埋)
本文将介绍电气施工中的预留预埋工作，即在建筑物结构尚未封闭前，在混凝土、砖墙、地面和天花板等构件上进行电气设备或线路的预留和预埋布置，以保证后续电气设备的安装和使用。
预留预埋工作是电气施工中至关重要的一环，它为后续电气工程的顺利进行提供了基础保障。
在进行电气预留预埋工作时，首先需要根据施工图纸和设计方案确定各种电气
设备和线路的布置位置和要求。
然后，施工人员按照要求，在建筑物中预留好相应尺寸和位置的孔洞或槽槽，用于后续电气设备的安装。
在进行预留预埋工作时，施工人员需要严格按照相关规范和标准进行操作，保
证预留孔洞或槽槽的尺寸、位置、深度等符合要求。
一般情况下，电气设备的预留孔洞要比电气设备本身的尺寸略大，以便后续安装时能够顺利进行。
另外，在进行电气预留预埋工作时，还需要考虑到电气线路的走向和布置情况。
一般来说，电气线路的预留预埋通常与建筑物内部的结构、管线等有关，需要综合考虑整体布置，确保电气线路的走向合理，便于后续的安装和维护。
在实际施工中，电气预留预埋工作需要与其他建筑工程相互配合，严格控制好
施工质量和进度。
同时，施工过程中需要加强对施工现场的安全管理，确保施工人员的安全。
综上所述，电气预留预埋是电气施工中不可或缺的一环，它直接影响到后续电
气设备的安装和使用效果。
只有在施工中严格按照要求进行预留预埋工作，才能保证电气工程的顺利进行，为建筑物的电气设备提供可靠的电力支持。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
. Word 文档 技术报告——浅谈民建电气预留预埋施工 摘要：在建筑电气安装工程中，因现代建筑使用功能多样，电气系统也比较复杂，其中电气预留预埋属于工程前期主体阶段，其质量的好坏对后续工作影响很大。本文结合施工过程中的实际操作工序，对电气预留预埋施工进行简要探讨。 关键词 民用建筑 电气预埋 隐蔽工程 电气施工 质量问题 注意事项 现代建筑结构多样，包括混合结构、框架结构、剪力墙结构等，本文以民用剪力墙结构建筑为例，根据实际电气预留预埋施工步骤来论述。 一、图纸会审 开工前，应由项目总工程师组织，结合土建结构、建筑图纸以及给排水、暖通图纸，认真仔细审核电气图纸，对图纸中反映的预埋线盒、预留孔洞作详细研究，确定预留埋线盒、预留孔洞的位置、大小、规格、数量、材质等是否相互吻合，编制预埋线盒、预留孔埋设计划。发现预埋线盒、预留孔洞不吻合或者与其他专业相冲突时，应及时向驻地监理及以书面报告的形式进行汇报，待得到的变更设计或监理的正式批复书后，再将预埋线盒、预留孔洞单独绘制成图，责成专人负责技术指导、检查。 二、施工前准备工作 此过程包含申请材料采购计划与进场验收，以及对施工人员培训与技术交底。 . Word 文档 对于材料采购计划应做到如下几点：1、时间上应及时，应考虑采购所需时间与工程进度，保证材料不延误工程施工进度；2、材料型号准确、数量适当，应根据电气图纸及电气施工的规和标准确定材料型号，数量上首先应保证对施工进度得供应，其次是考虑材料的堆放与保存问题，例如某些材料使用量较大，堆放和看管困难，可以分批次采购。对于进场验收，针对电气预埋使用到的材料主要注意一下几点：1、材质、尺寸、外观应符合国家标准；2、要求供货商提供产品合格证与厂家生产资质；3、按规定对产品做抽样检查。 对于进场的施工人员首先要进行安全教育和技术培训，保证施工人员安全文明施工，然后是对施工人员进行技术交底和技术指导。技术交底应编制详细准确，对于电气预埋施工的技术交底主要包括PC线管敷设施工部分、钢管敷设施工部分以及线盒箱体预留部分。技术交底应详尽说明施工主材与辅材、施工机具、施工流程、施工工艺、质量检查标准、注意事项。 三、施工过程中 电气预留预埋施工发生于主体施工阶段并且需要与土建专业配合施工，故本文以土建主体施工阶段划分为地基与基础处理阶段、混凝土浇筑阶段、二次砌墙阶段。 地基与基础处理阶段主要是进户管的预埋和预留施工。根据施工方式可分为直埋法和预留洞法。直埋法是将线管从户外直接敷设到户接线箱处一步到位的施工方法。直埋法的施工方式施工难度小、施工周期短、节省人工，但此方式施工局限性较大，仅适用于与地基基础 . Word 文档 较浅的工程，同时还需与土建配合密切。施工人员必须在土建埋土方之前施工完毕并检查合格无误，在土建埋土方时安排人员看管线管，防止线管被土方和施工机械压折损坏，出现损坏及时修理。预留洞法是在进户线管需要经过的地基梁上预留能让线管通过的孔洞，待土方沉降完毕后再敷设进户线管。地基与基础处理阶段关于进户管的预埋和预留施工主要有几点需要注意：1、进户管多为钢管，施工过程中应严格按照钢管敷设的施工工艺操作，详见金属管敷设施工；2、进户管埋于地下潮湿环境，必须做防腐处理，特别是接口位置。 混凝土浇筑阶段主要包括PC线管敷设、金属线管敷设以及线盒箱体的预埋预留。 PC线管敷设施工流程如下：
1、
施工工艺说明： 1、弯管方法：冷煨法：管径在25mm及以下可用冷煨法。（1） 使用手扳弯管器煨弯，将管子插入配套的弯管器，一次煨出所需的弯度。（2） 将弯簧插入管需煨弯处，两手抓住弯簧两端头，膝盖顶在被弯处，手扳逐渐煨出所需弯度，然后抽出弯簧。当弯曲较长管时，可将弯簧用铁丝或尼龙线拴牢一端，煨弯后抽出。热煨法：管径在32mm及以上使用热煨法，用电炉子、热风机等加热均匀，烘烤管子煨弯处，待管被加热到可随意弯曲时，立即将管子放在木板上，固定
审阅图纸，熟悉确定PC线管管路 配PC线管、配件及辅材，预支管弯 管路敷设
管路固定 管路入箱盒 变形缝处理 线管修理 .
Word 文档 管子一头，逐步煨出所需弯度，并用湿布抹擦使弯曲部位冷却定型，不得因加热煨弯使管出现烤伤、变色、破裂等现象。热煨法操作难度大，对施工人员技术以及施工机具要求高，故而可以考虑使用成品六倍大弯。 2、管路敷设：（1） PC线管的连接可采用套管粘接法和专用端头进行连接；套管的长度不应小于管外径的3倍，管子的接口应位于套管的中心，接口处应用胶粘剂粘接牢固；（2） 敷设管路时，应尽量减少弯曲。当线路长度超过下列情况时应在中途装设接线盒：无弯时30m，有一个弯时20m，有两个弯时15m，有三个弯时8m；（3） 管子最小弯曲半径应≥6D，弯扁度≤0.1D。（D为管外径）；（4）穿过变形缝处有补偿装置，补偿装置能活动自如，穿过建筑物和设备基础处，应加保护管，补偿装置平正，管口光滑，锁母与管子连接可靠，加套保护管在隐蔽工程记录中标示明确；（5）沿管路每隔1米用绑丝将线管固定在板筋和墙筋上；（6）管路终端应做封口处理防止杂物进入线管；（7）合理分布管路的路径，保证同一位置处不超过三路管线重叠在一起。 金属线管敷设施工流程：
施工工艺说明： 1、预制加工：（1） 冷煨法：一般管径为20mm及以下时，用
审阅图纸，熟悉确定金属线管管路 配金属线管配件及辅材，预制管弯、套丝
管路固定 管路敷设 线管进箱盒 线管修理 变形缝处理、接地跨接及防腐处理 . Word 文档 手扳煨管器。先将管子插入煨管器，逐步煨出所需弯度。管径为25mm及以上时，使用液压煨管器，先将管子放入模具，扳动煨管器，煨出所需弯度。管子最小弯曲半径应≥6D，弯扁度≤0.1D。（D为管外径）。（2） 切管：管子切断常用钢锯、无齿锯、砂轮锯，将需要切断的管子长度量准确，放在钳口卡牢切割，断口处应平齐不歪斜，管口刮锉光滑，无毛刺，清除管铁屑。（3） 套丝：采用套丝板、套管机，根据管外径选择相应板牙。将管子用台虎钳或龙门压架钳紧牢，再把绞板套在管端，均匀用力，不得过猛，随套随浇冷却液，套丝不乱不过长，清除渣屑，丝扣干净清晰。管径20mm及以下时，应分二板套成；管径在25mm及以上时，应分三板套成。 2、管路连接：（1） 连接方法： ① 管箍丝扣连接。套丝不得有乱扣，必须使用通丝管箍。上好管箍后，管口应对严。外露丝不多于2扣。 ② 套管连接宜用于暗配管，套管长度为连接管径的2.2倍；连接管口的对口处应在套管的中心，焊口应焊接牢固严密。（2） 管与管的连接： ① 镀锌和壁厚小于等于2mm的钢导管，必须用螺纹连接，紧定连接，卡套连接等，不得套管焊连接，严禁对口熔焊连接。管口锉光滑平整，接头应牢固紧密； ② 管路超过下列长度，应加装接线盒，其位置应便于穿线。无弯时，30m，有一个弯时，20m，有二个弯时，15m，有三个弯时，8m；○3沿管路每隔1米左右用绑丝将线管固定在板筋和墙筋上。 3、变形缝处理做法：变形缝两侧各预埋一个接线箱，先把管的一端固定在接线箱上，另一侧接线箱底部的垂直方向开长孔径，其孔 . Word 文档 长度不小于被接入管直径的2倍。两侧连接好补偿跨接地线。 4、地线连接：管路应作整体接地连接，穿过建筑物变形缝时，应有接地补偿装置，采用跨接方法连接。连接方式有（1） 焊接：跨接地线两端双面焊接，焊接面不得小于该跨接线截面的6倍，焊缝均匀牢固，焊接处要清除药皮，刷防腐漆。（2） 卡接：镀锌钢管或可挠金属电线保护管，应用专用接地线卡连接，不得采用熔焊连接地线。 5、防腐处理：（1）钢管外壁除锈，刷防锈漆（2）刷一遍沥青漆后包上玻璃丝布再刷一遍沥青漆最后再重复以上操作（3）焊接完后打磨焊口，重复第（2）步。 线盒箱体预埋预留施工流程如下：
施工工艺说明： 1、预制线盒及套箱：混凝土墙上的线盒及顶板的灯接线盒可直接随混凝土浇筑一步到位。此类线盒可在施工之前提前预制，预制时应根据线盒与线管的连接情况加装锁母，线盒填塞填充物（锯末、泡沫等）并用黄胶带密封严实。混凝土墙上暗装箱可采用预留套箱（或聚苯板）的方式施工，套箱的尺寸根据暗装箱的尺寸确定（套箱尺寸为箱体尺寸上下各加100mm，左右各加50mm），套箱可在施工前提前预制，预制时应注意套箱的部支撑和密封，防止套箱被混凝土挤压
审阅图纸，熟悉确定线盒箱体的位置尺寸 配线盒、配件及辅
材，预制线盒及套箱 标记线盒与
套箱位置
线盒套箱微调与固定 线管进线盒套箱 检查与修理 .
Word 文档 变形和混凝土进入套箱。 2、预埋预留箱体位置标记：施工前，应仔细查看图纸，用红漆在需要安装线盒与箱体的位置做标记。做标记时还需特别注意以下几点：（1）等接线盒应位于该灯照明围的正中间位置；（2）线盒套箱的水平位置明确且固定，不可随意而定（明确线盒套箱距墙角的距离）（3）弱电线盒与强电箱盒的距离应不小于30cm（4）开关线盒距墙边15cm-20cm（5）明装箱的接线盒位置应根据明装箱的安装位置和尺寸确定，保证明装箱能盖住接线盒。 3、线管接入线盒与套箱：此步骤施工时应注意：（1）根据线盒的标记位置截去多余的线管或接上线管（2）线盒与线管连接应紧密牢固，薄壁金属管连接处应做好密封处理（3）线管进套箱时开孔尺寸应与线管尺寸相同，孔的位置应排列整齐分布均匀（4）线管进户照明配电箱的套箱时排列顺序应固定，特别的，进户电源线的线管必须在箱体左侧（5）线管进电表箱的套箱时主电源线管应在电表箱的主控箱位置 4、线盒与套箱的微调与固定：（1）根据土建50cm标高线确定线盒与套箱的高度（2）同一墙上有多个相同高度的线盒时应拉线微调整保证高度偏差不超过5mm（3）预埋在混凝土墙的线盒应使用穿筋线盒，用钢筋和绑丝将线盒固定在墙筋上，特别注意，穿筋线盒的钢筋绑在墙筋外以保证线盒紧贴墙模板（4）灯接线盒可使用绑丝和铁钉将其固定在顶板模板上（5）预留套箱位置会不同层度的破坏墙筋，预留完毕后需通知钢筋工在套箱周围做钢筋加强
