2.4.25压凹特征(精)

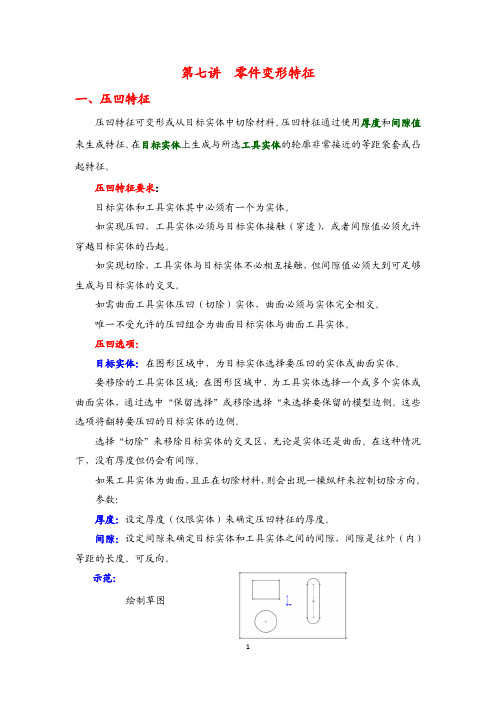

第七讲 零件变形特征
第七讲零件变形特征一、压凹特征压凹特征可变形或从目标实体中切除材料。
压凹特征通过使用厚度和间隙值来生成特征。
在目标实体上生成与所选工具实体的轮廓非常接近的等距袋套或凸起特征。
压凹特征要求：目标实体和工具实体其中必须有一个为实体。
如实现压凹，工具实体必须与目标实体接触（穿透），或者间隙值必须允许穿越目标实体的凸起。
如实现切除，工具实体与目标实体不必相互接触，但间隙值必须大到可足够生成与目标实体的交叉。
如需曲面工具实体压凹（切除）实体，曲面必须与实体完全相交。
唯一不受允许的压凹组合为曲面目标实体与曲面工具实体。
压凹选项：目标实体：在图形区域中，为目标实体选择要压凹的实体或曲面实体。
要移除的工具实体区域：在图形区域中，为工具实体选择一个或多个实体或曲面实体，通过选中“保留选择”或移除选择“来选择要保留的模型边侧。
这些选项将翻转要压凹的目标实体的边侧。
选择“切除”来移除目标实体的交叉区，无论是实体还是曲面。
在这种情况下，没有厚度但仍会有间隙。
如果工具实体为曲面，且正在切除材料，则会出现一操纵杆来控制切除方向。
参数：厚度：设定厚度（仅限实体）来确定压凹特征的厚度。
间隙：设定间隙来确定目标实体和工具实体之间的间隙，间隙是往外（内）等距的长度。
可反向。
示范：绘制草图观察三种效果。
练习1：曲面工具实体画一矩形，拉伸。
绘制一曲线，旋转（去除“合并结果”）。
插入-特征-压凹，选取“工具实体区域”时，选择要压凹的平面或曲面，选中“切除”。
隐藏工具实体，观察。
拉伸深度10再拉伸深度20去除“合并结果”，否则不会选中工具实体从上一特征中分离二、弯曲特征弯曲特征以直观的方式对复杂的模型进行变形。
可以生成四种类型的弯曲：●折弯：绕三重轴的红色X 轴（折弯轴）折弯一个或多个实体。
定位三重轴和剪裁基准面，控制折弯的角度、位置和界限。
●扭曲：扭曲实体和曲面实体。
定位三重轴和剪裁基准面，控制扭曲的角度、位置和界限。
绕三重轴的蓝色Z 轴扭曲。
