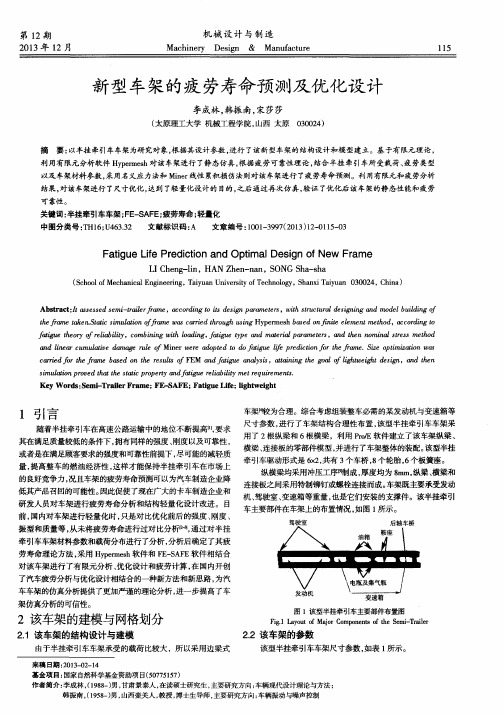

新型车架的疲劳寿命预测及优化设计

Ａｂｓｔｒａｃｔ：ｈａｓｓｅｓｓｅｄｓｅｍｉ－ｔｒａｉｌｅｒｆｒａｍｅ，ａｃｃｏｒｄｉｎｇｔｏｉｔｓｄｅｓｉｇｎｐａｒａｍｅｔｅｒｓ，ｗｉｔｈｓｔｒｕｃｔｕｒａｌｄｅｓｉｎｉｇｎｇａｎｄｍｏｄｅｌｂｕｉＭｉｎｇｏｆｔｈｅｆｒａｍｅｔａｋｅｎ．Ｓｔａｔｉｃｓｉｍｕｌａｔｉｏｎｏｆｆｒ￣，ｅｎＷｓａｃａｒｒｉｅｄｔｈｒｏｕｇｈｕｓｉｎｇＨｙｐｅｒｍｅｓｈｂｓｅａｄｏｎｉｎｆｉｔｅｅｌｅｍｅｎｔｍｅｔｈｏｄ，ｃｃａｏｒｄｉｎｇｔｏ￣ｉｎｅｇｔｈｅｏｒｙｏｆｒｅｌｉａｂｉｌｉｔｙ，ｃｏｍｂｉｎｉｎｇｗｉｔｈｌｏａｄｉｎｇ，ｔｙｐｅａｎｄｍａｔｅｒｉａｌｐａｒａｍｅｔｅｒｓ，ａｎｄｔｈｅｎｎｏｍｉｎａｌｓｔｒｅｓｓｅｔｍｈｏｄ．ＳｉｚｅｏｐｔｉｍｚｉｔｉａｏｎＷｓａａｎｄｌｉｎｅｒａｃｕｍｕｌｔａｉｖｅｄａｍａｇｅｒｕ／ｅｏｆＭｉｎｅｒｗｅｒｅａｄｏｐｔｅｄｔｏｄｏｆａｔｉｎ￣ｌｇｆｉｅｐｒｅｄｃｔｉｏｎｉｆｏｒｔｈｅｓｉｍｕｌａｔｏｎｉｐｒｏｖｅｄｔｈｔａｔｈｅｓｔｔｉａｃｐｒｏｐｅｒｔｙａｎｄｆａｔｉｎｅｇｒｅｌｉａｂｉｌｉｔｙｅｔｍｒｅｑｕｉｍｍｅｎｓｔ．

机械结构的疲劳特性分析与优化

机械结构的疲劳特性分析与优化在机械设计领域，疲劳是一个非常重要的概念。

疲劳是指由于反复循环加载而引起的材料或结构的破坏现象。

疲劳破坏是一种隐蔽性很高的破坏方式，经常在结构工作一段时间后才会出现，对机械结构的安全性和可靠性产生重大影响。

因此，分析机械结构的疲劳特性并进行优化，对于确保机械设备正常运行，延长使用寿命以及降低维修成本具有重要意义。

在进行机械结构的疲劳分析与优化之前，首先需要了解疲劳寿命的概念。

疲劳寿命是指材料或结构在特定载荷条件下能够承受的循环加载次数，即材料或结构在连续循环加载下不发生破坏的最大次数。

而材料或结构的疲劳寿命受到多种因素的影响，包括材料性能、应力水平、载荷类型、环境条件等。

在疲劳寿命分析中，应力集中是一个重要的因素。

应力集中是指由于结构几何形状的不均匀性，使得结构的应力分布出现明显的集中现象。

应力集中会导致材料局部应力远远超过结构的平均应力，从而加速疲劳破坏的发生。

因此，在机械结构的设计中，需要合理设计结构形状，避免应力集中的出现，以提高结构的疲劳寿命。

此外，材料的选择也对机械结构的疲劳特性有着重要影响。

不同材料具有不同的疲劳性能，如金属材料的疲劳寿命通常比非金属材料短。

在选材时，需要综合考虑结构的工作条件、载荷类型以及预期的寿命要求等因素，选择适合的材料进行设计。

除了材料选择和结构形状设计外，载荷条件也是影响疲劳寿命的重要因素。

载荷可以分为静载荷和动载荷两种类型。

静载荷是指结构在静止状态下所受到的外力或外加载荷。

而动载荷是指结构在运动状态下所受到的外力或外加载荷。

静载荷对于机械结构的疲劳破坏一般影响较小，而动载荷则会加速疲劳破坏的发生。

针对机械结构的疲劳问题，工程师们提出了许多优化方法和技术。

其中一种常用的方法是使用有限元方法进行疲劳分析。

有限元方法是一种数值计算方法，通过离散化结构并对其进行求解，得到结构的应力和变形等重要参数。

通过有限元分析可以对机械结构的疲劳特性进行全面评估，并找出结构中的疲劳热点以及疲劳弱点，从而指导优化设计。

非承载式SUV白车身结构分析及优化

第26卷第2期2017年4月计算机辅助工程Computer Aided EngineeringVol. 26 No. 2Apr. 2017文章编号：l〇〇6 - 0871(2017)02-0028-05DOI ： 10. 13340/j. cae. 2017. 02. 005非承载式SUV白车身结构分析及优化韩红阳，陈有松，徐颖，王树英(上汽集团商用车技术中心整车集成部，上海200438)摘要：以某全新开发的SUV非承载式车身为研究对象，建立V91车身有限元模型，并进行模态分析.为使车身1阶模态满足目标值要求，对车身进行灵敏度分析和截面刚度分析，并提出改进方案.经过优化，车身的1阶弯曲模态提升7. 8%，1阶扭转模态提升25. 7%.研究结果可为企业研发非承载式SUV车身提供参考.关键词：白车身；弯曲刚度；扭转刚度；断面刚度；灵敏度分析；模态频率中图分类号：U463.82 文献标志码：BBody-in-white structure analysis and optimization onbody-on-frame type of SUVHAN Hongyang,CHEN Yousong,XU Ying,WANG Shuying (Vehicle Integration Department, S A I C M O T O R C o m m e r c i a l Vehicle Technical Center, Shanghai 200438,China) Abstract：Taking a new design of the body of body-on-frame type of SUV for the research example, the finite element model is built for V91 body and the modal analysis is performed on it. To make the first order mode meet the requirement of target value, the sensitivity and cross section stiffness is analyzed and an improvement scheme is proposed. By optimization, the first order bending mode of vehicle body is increased by 7. 8% and the first order torsion mode is increased by 25. 7%. The research results can provide reference for enterprise to develop body of body-on-frame type of SUV.Key words ：body-in-white ；bending stiffness ；torsion stiffness ；cross section stiffness ；sensitivity analysis; modal frequency0引言越野车或大型SUV —般采用非承载式车身和承载式车架，车身与车架通过悬置软垫连接.虽然车架是主要承载部件，但白车身也承担很大一部分载荷，其作用不能忽略.[1]白车身模态参数表征车身的固有频率和振动特性，会影响乘坐舒适性，还会对车身寿命、刚度、强度、可靠性造成影响.[2]白车身模态是汽车NVH传递函数、动态频率响应的基础，其重要性不容忽视.为避开外部激励和发动机及传动系统的激励，需在整车开发前期分析和优化白车身固有频率，保证白车身模态性能满足整车技术规范要求.[34]本文以全新开发的某非承载式SUV车身V91为研究对象，首先对竞品车进行模态试验和有限元仿真对标，以保证有限元建模方法的准确性; 在此基础上，建立V91车身的有限元模型进行自由模态分析.为使整体模态满足目标值要求，对V91 白车身进行灵敏度和截面刚度分析，并提出优化方收稿日期=2017-02-06修回日期=2017-03-24作者简介：韩红阳（1987 —)，男，江苏盐城人，硕士，研究方向为车身轻量化，（E-mail) hanj+ixing@ foxmail. com第2期韩红阳，等：非承载式SUV白车身结构分析及优化29案.经过改进，白车身模态性能满足目标值要求.1竞品车的仿真与试验对标1.1竞品车车身仿真模型的建立及模态分析使用HyperMesh前处理软件对竞品车白车身进行网格划分.车身件大多数是钣金件，一般采用壳单元模拟.本文采用四边形单元和H角形单元划分网格，网格的平均尺寸为8 mm.为保证仿真模型和计算结果精度，对单元质量进行控制，单元质量参数见表1.膨胀胶和结构胶使用Solid单元模拟，点焊使用Solid和RBE3单元模拟.表1网格质量参数Tab. 1 M e s h quality parameters最大翘曲角/(°)15最大长宽比4最小雅可比0.6最大单元长度/mm4三角形最大扭曲角/(。

机械结构中的疲劳性能分析及优化设计研究

机械结构中的疲劳性能分析及优化设计研究第一章：引言机械结构在工程中扮演着至关重要的角色。

然而，由于长期使用、负载外界环境以及材料缺陷等因素，这些结构经常出现疲劳损伤。

因此，对机械结构中的疲劳性能进行分析并采取优化设计措施变得至关重要。

本文将探讨机械结构中的疲劳性能分析及其优化设计。

第二章：机械结构的疲劳性能分析2.1 疲劳定义疲劳是指由于反复加载和卸载所造成的损伤，通常是在低应力下发生的。

这种损伤可以引起机械结构的部件失效，导致不可逆的损坏。

2.2 疲劳损伤的影响因素机械结构中疲劳损伤的影响因素包括负载、材料、设计、加工和环境等因素。

负载是指机械结构承受的力和力矩，包括静载和动载。

材料的影响因素包括强度、韧性、硬度、脆性和热稳定性等。

设计和加工对机械结构的疲劳性能有着重要的影响，包括结构形状、材料厚度、接口设计和安装等。

环境因素包括温度、湿度、腐蚀和辐射等。

2.3 疲劳损伤的评估方法疲劳损伤的评估方法包括模拟试验和有限元分析。

模拟试验通常是通过施加一系列不同频率和幅度的载荷来模拟机械结构的实际工作环境。

有限元分析是使用计算机软件来模拟机械结构的应力分布和变形，以评估疲劳性能。

第三章：机械结构疲劳性能优化设计3.1 设计考虑机械结构的疲劳性能优化设计应从以下角度出发：材料选择、结构设计、加工工艺和使用环境。

选择合适的材料是提高疲劳性能的重要因素之一，如高强度低合金钢等。

结构设计应避免出现应力集中区域、切口、腐蚀和氧化等。

加工工艺应保证结构的表面光洁度和尺寸精度。

使用环境的控制也是降低机械结构疲劳损伤的一种有效方法。

3.2 材料优化材料优化的目的是提高机械结构的疲劳极限。

有些材料比其他材料更可靠，因此要针对具体应用选择最合适的材料。

在材料选择上，要结合机械结构的设计和使用环境进行考虑。

3.3 结构优化结构优化的目的是降低应力集中区域，避免切口、腐蚀和氧化。

优化设计应充分考虑机械结构的实际应用，使用CAD设计软件和有限元分析软件来模拟和分析机械结构的应力分布和变形情况，提高机械结构的疲劳强度。

某轿车白车身模态分析与优化

｛（ｙｆ）＝ｆｘＹｚｅ：Ｈ，，，）６（，，）ｌ｜＇
（）３
其中：ｑ。，））为矢量振幅；｛（＇ｚｂ， ∞ 简谐运动的角频率。将其代人（）得：２，【一∞ 】ｂｅｐｉｉ＝）Ｋ（ｘ（ｔＯ）ｏ）（）４（）５
果精确度降低；删去对整体性能影响不大的小部 ③
件，但保证总体白车身质量与实际质量相差不大。现代轿车多采用全承载式车身，体骨架结构由车
车体结构件及覆盖件焊接而成】白车身的焊接工。
中图分类号：４Ｕ６文献标识码：Ａ文章编号：０ — ４４２ｌ）３０２－３１６４ｌ（０１０－０６００
ＭｏｌａａｙБайду номын сангаасｉｎｄｏｉｉａｉｎｏａｒｓｂｏｙ—ｉｄａｎｌｓｓａｐｔｍｚｔｏｆｃｄｎ—ｗｈｔｉｅＸｉａｙ，ＦｎａａＺｈｏ－ｉｅｇＬｎ—ｆｎａｇ，ＷａｇＨｏｇｉｏ，Ｈｕｎ－ｂｎｎ－ｘａｉＹａｏ
Ａｓｒｃ：Ｆｎｅｍｎｍｄｌｎｙｉｔｅｒｉｄｃｓｄｂｅｙ．ｄｆｉｌｎｍｅｃｒｏｙｉ－ｈｔ（Ｉｂｔｔｉｉｅｔｏａａｓｏｉｕｓｒｆａｎｔｅｅｔｏｌｆａ’ｂｄ－ｎｗｉＢＷ）ａｔｄｅａｌｓｈｙｓｓｅｉｌｎｉｅｍｅｄｏａｓｅ
研穷与分析

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

某商用车白车身结构疲劳寿命分析与优化设计
作者：湖南工业李明李源陈斌
摘要：本文基于应力分析结果，采用有效的疲劳寿命预估方法，利用专业耐久性疲劳寿命
分析系统MSC．Fatigue 对该型商用车白车身进行S-N 全寿命分析，得其疲劳寿命分布与
危险点的寿命值。采用结构优化、合理选材等方法，提高白车身结构的疲劳寿命。
关键词：白车身；有限元；静态分析；疲劳寿命分析；优化

前言
在车身结构疲劳领域的国内研究中，1994 年，江苏理工大学陈龙在建立了车辆驾驶室疲劳
强度计算的力学和数学模型基础上，提出了车辆驾驶室疲劳强度研究方法[1]。2001 年，
清华大学孙凌玉[2]等首次计算机模拟了汽车随机振动过程。2002 年，上海汇众汽车制造
有限公司王成龙[3]等应用FATIGUE 软件的分析，结合疲劳台架试验，探讨了疲劳强度理
论在汽车产品零部件疲劳寿命计算中的应用，提出了提高零部件疲劳强度的方法。2004 年，
同济大学汽车学院靳晓雄[4]等人提到进行零部件疲劳寿命预估，精确的有限元模型和可靠
的材料疲劳数据是必需的，另外获得准确的实际运行工况下的道路输入载荷也非常关键。
但由于客观条件的限制，国内这方面的研究非常有限，理论分析的多，对局部零部件研究
的多，把车身整体作为研究对象的很少。

本文以某型商用车疲劳寿命仿真分析及优化提高为内容，研究中，首先对白车身结构几何
进行网格划分；之后使用MSC.Patran/Nastran 对白车身结构进行静态仿真；然后导入
MSC.Fatigue 对白车身结构进行疲劳寿命仿真。在分析的基础上采用结构优化设计的方法
优化结构、合理选择材料等，提高白车身结构的静态力学性能与动态疲劳寿命。

1 疲劳寿命计算方法
疲劳寿命计算需要载荷的变化历程、结构的几何参数,以及有关的材料性能参数或曲线[4]。
图1为基于有限元分析结果的疲劳寿命分析流程。
图1 基于有限元分析结果的疲劳寿命分析
用有限元方法计算疲劳寿命通常分为两步：第一步是计算应力应变响应。第二步是结合材料
性能参数，应用不同的疲劳损伤模型进行寿命计算。疲劳寿命的预测精度既依赖于应力应变
响应的正确模拟，也依赖于预测模型的合理使用。

本文以材料或零部件的疲劳寿命曲线为基础，S-N方法用名义应力或局部应力预测实际构件
的疲劳寿命，可以选择的应力参数有最大主应力、von-Mises 应力、Tresca 应力等。损伤
累积计算可以使用常规的Palmgren-Miner线性法则，能进行Good-man 和Gerber 平均应力
修正，也能进行考虑表面加工和表面处理影响的寿命计算。这一方法对于低应力高周疲劳寿
命预测比较有效。特别是对于一些复杂的零部件或焊接件，直接使用实测的“零部件S-N”
曲线通常能获得合理的寿命估计。

2 白车身有限元模型的建立
驾驶室白车身含有零件数目众多，并且常含有复杂的曲面，用网格准确描述其几何特征的难
度较高，复杂的曲面会产生许多网格上的问题，如单元畸变、网格细小、网格失真等诸多问
题。对数目繁多、曲面复杂的零部件划分高质量的网格工作量大、难度高。经网格质量检查
后，不合格网格数为162 个，网格失效百分比为0.0%，整体上网格的形状较为理想，网格
质量较高，为计算结果的准确性提供了一个必要条件。图2 为白车身整车的有限元模型。
图2 白车身整车的有限元模型
除此之外，白车身各个部件之间是通过焊接连接起来的，两部件在焊接处具有完全相同的
自由度，为刚性连接，可用一维rigid 单元模拟表示。在整个白车身模型中焊点多达上万
个，需利用rigid 面板在焊点位置逐个施加。并且焊点与焊点、焊点与约束之间很容易出
现过约束的情况。图3 为焊点图。

图3 为白车身焊点全图
商用车静态典型工况为全扭曲工况模拟白车身两前轮同时着地时，主副驾驶员重力、卧铺
人员重力以及车身自重对白车身产生静态弯曲作用的情况。

全扭曲工况模拟白车身两前轮均悬空时，主副驾驶座上相对反向的作用力对白车身产生静
态全扭曲作用的情况。此工况下主驾驶座从下至上均布于两个连接座椅的部件上施加了
1000N 的力，副驾驶座从上至下均布于两个连接座椅的部件上施加了1000N 的力。全扭曲
工况两前轮均悬空，车身前端两个与前轮连接位置均无约束；后端两处约束表示车身与车
架的连接，同样限制了X、Y、Z 三个方向的自由度，约束节点位置固定。图4 为车顶向下
视图全扭曲工况载荷与约束在空间上的位置关系。经Nastran 分析后，主后杠仍为主要应
力部件，最大应力达403MPa，不仅超过材料屈服极限，而且超过了材料抗拉极限。图5
为全扭曲静态分析的应变云图，最大变形为19.13mm。
图4 全扭曲工况载荷与约束空间上位置关系
图5 全扭曲静态分析应变云图
3 白车身有限元模型的疲劳分析

利用上述的加载静态仿真分析的有限元应力结果，设置载荷信息并关联有限元工况，导入
MSC.Fatigue 中计算。图6 为全曲工况动态疲劳分析寿命云图，与车架的连接处的疲劳寿
命达不到107 次的应力要求，图7 为寿命最差节点列表，可见最差节点在经受7.885E4 次
应力循环时便产生疲劳破坏，不符合疲劳寿命的要求。需经过结构优化提高这些节点的疲
劳寿命。
图6 全扭曲工况动态疲劳分析寿命云图

图7 全扭曲工况动态疲劳分析最差寿命节点列表
在车身结构优化改进中，通常采用的方法有改变零件的局部形状尺寸、调整局部零部件的
位置、增加加强筋或辅助零件、整体采用较厚的钢板或采用拼焊板材料的方法。采用改变
零件的局部形状尺寸、调整局部零部件的位置要对原有的零部件进行改动，并有可能影响
到全车整体的布局，在制造工艺上，有可能要调整模具，成本高，一般不宜采用；增加加
强筋或辅助零件、整体采用较厚的钢板的方法，适用于形状并不十分复杂的零部件。使用
拼焊板技术不用改变零部件的位置，根据车身不同部位强度的要求，合理使用一些不同强
度的材料，不需要焊接加强筋，减轻车身的质量，减少车身零件的数量，是最优的结构优
化方法。由于拼焊板可以一次成形，减少了大量冲压加工的设备和工序，缩减了模具的安
装过程，简化车身制造过程。

经全扭曲工况动态疲劳分析后，白车身的最低疲劳寿命次数为10E+5.88，低于10E+7 次，
需要进行疲劳寿命的优化。图8 列出了疲劳寿命最差的一些点，显示了疲劳寿命存在问题
的区域。该疲劳寿命问题为局部问题，可对疲劳出现局部疲劳寿命问题的部件更换材料。

图8 静态结构优化后疲劳分析寿命云图
更换的材料为MANTEN_MSN，其弹性模型为E=2.034E+5，抗拉极限为σ b=600MPa，更换材
料后，最差寿命点的疲劳寿命从原来的10E+5.8751 优化为3³10E+7。全扭曲工况的动态疲
劳寿命得到了改善。
图9 全扭曲工况疲劳寿命材料优化
4 小结

本论文基于应力分析结果，采用有效的疲劳寿命预估方法，利用专业耐久性疲劳寿命分析
系统MSC．Fatigue 对该型商用车白车身进行S-N 全寿命分析，得其疲劳寿命分布与危险
点的寿命值。采用结构优化、合理选材等方法，提高白车身结构的疲劳寿命。完成了白车
身动态疲劳寿命的优化。最终优化后，白车身各工况整车的疲劳寿命均修正至107 次循环
以上。

5 参考文献
[1] 陈龙，周孔亢. 车辆驾驶室疲劳强度试验与计算，机械工程学报，1994，30（5）：23-29.
[2] 孙凌玉，吕振华. 利用计算机仿真技术预测车身零件疲劳寿命，汽车工程，2001，23
（6）：389-391.
[3] 王成龙，张治. 疲劳分析在汽车零部件设计中应用，上海汽车，2002，8：10-13.
[4] 彭为，靳晓雄. 基于有限元分析的轿车零件疲劳寿命预测，汽车工程，2004，26（4）：
507-509.
[5] 高云凯. 汽车车身结构分析. 北京：北京理工大学出版社，2005.
[6] 谭继锦. 汽车结构有限元分析. 北京：清华大学出版社，2009.(end)
