平面度误差的测量实验报告
平面度误差的测量
一、实验目的
1. 了解平面度误差的测量原理及千分表的使用方法。
2. 掌握平面度误差的评定方法及数据处理。
二、实验设备：
平板、带千分表的测量架等
。
三、测量原理
用指示表测量平面度误差，对角线法进行数据处理，即通过被测表面的一条
对角线作另一条对角线的平行平面，该平面即为基准平面。偏离此平面的最大值
和最小值的绝对值之和为平面度误差。
四、实验步骤
1、将被测零件、带千分表的测量架放在平板上，并使千分表测量头垂直指
向被测零件表面，压表并调整表盘，使指针指在零位。
2、按图所示，将被测平板沿纵横方向均布画好网格，四周离边缘10mm，
其画线的交点为测量的9个点。同时记录各点的读数值。
图 1
1a 2
a
3
a
1
b
2
b
3
b
1
c
2
c
3
c
图2
五、数据处理：用对角线法进行数据处理
（1）令 图2中的 1a—1c为旋转轴，旋转量为P。则有
1
a
Pa
2
Pa23
1
b
Pb
2
Pb23
1c Pc2
PC23
图3
（2）
令图4中的 1a——Pa23为旋转轴，旋转量为Q。则有
1
a
Pa
2
Pa23
1
b
+Q Pb2+Q Pb23+Q
1c+Q2 Pc2
+Q2 PC23+Q2
图4
（3）按对角线上两个值相等列出下列方程，求旋转量P和Q
1
a
＝3c＋P2＋Q2
Pa23
＝1c＋Q2
把求出的P和Q代入图4中。按最大最小读数值之差来确定被测表面的平面
度误差值。

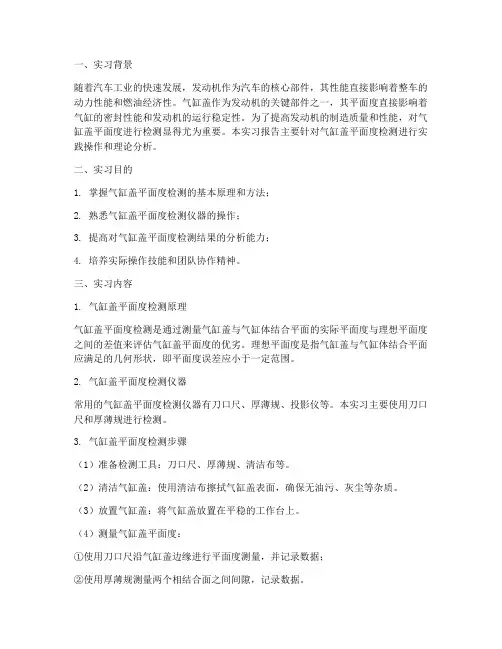

气缸盖平面检测实习报告
一、实习背景随着汽车工业的快速发展，发动机作为汽车的核心部件，其性能直接影响着整车的动力性能和燃油经济性。
气缸盖作为发动机的关键部件之一，其平面度直接影响着气缸的密封性能和发动机的运行稳定性。
为了提高发动机的制造质量和性能，对气缸盖平面度进行检测显得尤为重要。
本实习报告主要针对气缸盖平面度检测进行实践操作和理论分析。
二、实习目的1. 掌握气缸盖平面度检测的基本原理和方法；2. 熟悉气缸盖平面度检测仪器的操作；3. 提高对气缸盖平面度检测结果的分析能力；4. 培养实际操作技能和团队协作精神。
三、实习内容1. 气缸盖平面度检测原理气缸盖平面度检测是通过测量气缸盖与气缸体结合平面的实际平面度与理想平面度之间的差值来评估气缸盖平面度的优劣。
理想平面度是指气缸盖与气缸体结合平面应满足的几何形状，即平面度误差应小于一定范围。
2. 气缸盖平面度检测仪器常用的气缸盖平面度检测仪器有刀口尺、厚薄规、投影仪等。
本实习主要使用刀口尺和厚薄规进行检测。
3. 气缸盖平面度检测步骤（1）准备检测工具：刀口尺、厚薄规、清洁布等。
（2）清洁气缸盖：使用清洁布擦拭气缸盖表面，确保无油污、灰尘等杂质。
（3）放置气缸盖：将气缸盖放置在平稳的工作台上。
（4）测量气缸盖平面度：①使用刀口尺沿气缸盖边缘进行平面度测量，并记录数据；②使用厚薄规测量两个相结合面之间间隙，记录数据。
（5）分析检测结果：根据测量数据，判断气缸盖平面度是否满足要求。
4. 气缸盖平面度检测结果分析通过对气缸盖平面度检测结果的对比分析，可以判断气缸盖平面度是否满足要求。
若检测结果显示气缸盖平面度误差超限，则需对气缸盖进行修复或更换。
四、实习心得1. 通过本次实习，我对气缸盖平面度检测的基本原理和方法有了更深入的了解，掌握了气缸盖平面度检测仪器的操作方法。
2. 实习过程中，我学会了如何分析气缸盖平面度检测结果，提高了对气缸盖平面度检测结果的分析能力。
3. 实习过程中，我深刻体会到了团队协作的重要性。

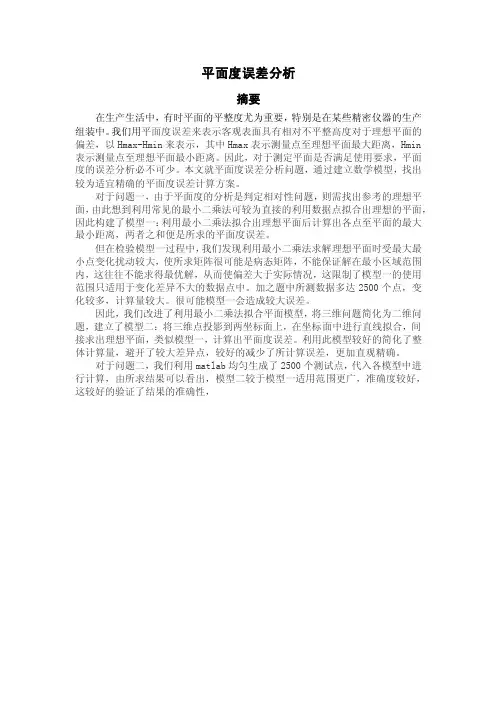

平面度误差分析
平面度误差分析摘要在生产生活中，有时平面的平整度尤为重要，特别是在某些精密仪器的生产组装中。
我们用平面度误差来表示客观表面具有相对不平整高度对于理想平面的偏差，以Hmax-Hmin来表示，其中Hmax表示测量点至理想平面最大距离，Hmin 表示测量点至理想平面最小距离。
因此，对于测定平面是否满足使用要求，平面度的误差分析必不可少。
本文就平面度误差分析问题，通过建立数学模型，找出较为适宜精确的平面度误差计算方案。
对于问题一，由于平面度的分析是判定相对性问题，则需找出参考的理想平面，由此想到利用常见的最小二乘法可较为直接的利用数据点拟合出理想的平面，因此构建了模型一：利用最小二乘法拟合出理想平面后计算出各点至平面的最大最小距离，两者之和便是所求的平面度误差。
但在检验模型一过程中，我们发现利用最小二乘法求解理想平面时受最大最小点变化扰动较大，使所求矩阵很可能是病态矩阵，不能保证解在最小区域范围内，这往往不能求得最优解，从而使偏差大于实际情况，这限制了模型一的使用范围只适用于变化差异不大的数据点中。
加之题中所测数据多达2500个点，变化较多，计算量较大。
很可能模型一会造成较大误差。
因此，我们改进了利用最小二乘法拟合平面模型，将三维问题简化为二维问题，建立了模型二：将三维点投影到两坐标面上，在坐标面中进行直线拟合，间接求出理想平面，类似模型一，计算出平面度误差。
利用此模型较好的简化了整体计算量，避开了较大差异点，较好的减少了所计算误差，更加直观精确。
对于问题二，我们利用matlab均匀生成了2500个测试点，代入各模型中进行计算，由所求结果可以看出，模型二较于模型一适用范围更广，准确度较好，这较好的验证了结果的准确性，一、问题重述1.1问题背景某工件的某部分是一个100cm*100cm的平面，制作完成后要检测此平面是否合格，也就是要判定这个平面是否足够“平”。
假设在这个平面上采集到2500个均匀分布的数据点（三维），不考虑测量误差，即假定数据都是足够精确的，产品合格的标准为平面度误差不超过ε=0.001mm。
汽缸体与汽缸盖平面发生变形可测量其平面度误差
汽缸体与汽缸盖平面发生变形可测量其平面度误差。
测量时用等于或略大于被测平面全长的刀形样板尺或直尺，沿汽缸体或汽缸盖平面的纵向、横向和对角线方向多处进行测量，然后用厚薄规测量其与平面间的问隙，最大间隙即该平面的平面度误差，如图4—1所示。
图4—１汽缸体与汽缸盖平面度检测汽缸体与汽缸盖接合平面的平面度要求如下：铝合金气缸体一般为0.25mm ，铸铁气缸体一般为 0.10mm 。
缸盖一般不能超过 0.05mm，否则应进行修理或更换。
对铝合金缸盖的变形多用压力校正法修理，即：将缸盖放置在平台上，用压力机在其凸起部分逐渐加压，同时用喷灯在变形处加热至 300～400 ℃，待缸盖平面与平台贴合后保持压力直到冷却。
对铸铁气缸盖的变形一般采用磨削或铣削方法进行修理。
但切削量不能过大，一般不允许超过0.5mm ，否则将改变发动机压缩比。
曲轴轴颈磨损的检验1、曲轴轴颈磨损的检验（1）将被检验的曲轴进行清洗，擦（吹）干后横放在曲轴支持架上，或连同飞轮立放在地面上。
（2）依次在曲轴主轴颈和连杆轴颈两端避开倒角处的两个横截面，I－I、II－II上，分别在圆周方向测量各轴颈的最大和最小直径，并将测量数据填入实验报告册。
（3）圆度和圆柱度的计算分别计算同一轴颈的两个横截面上的最大与最小直径差的一半，为该截面的圆柱度误差，取其大的表示该轴颈的圆度误差。
用同一轴颈两横截面中最大与最小直径差的一半表示该轴颈的圆柱度误差。
被测曲轴轴颈的圆度和圆柱度用其同名轴颈中圆柱度的最大值表示。
（4）曲轴轴颈的检验分类新曲轴或磨削后的曲轴，其直径必须符合尺寸和尺寸公差要求，各轴颈的圆度和圆柱度误差符合原厂规定。
大修时，各轴颈的圆度和圆柱度小于或等于允许值，曲轴可不经修理直接使用，超过允许值，曲轴轴颈必须修理方可使用。
修理时，同名轴颈的修理尺寸必须一致,异名轴颈允许采用不同的修理尺寸。
2、曲轴裂纹的检验（磁力探伤法）（1）CJS－3型便携式磁力探伤仪的主要技术性能：电源电压：单相交流电220V±10%。
汽缸盖平面度实训报告
一、实训背景在汽车发动机的制造与维修过程中，汽缸盖作为发动机的关键部件之一，其平面度对发动机的性能和寿命有着重要的影响。
为了提高发动机的性能，确保汽缸盖与汽缸体的良好配合，我们进行了汽缸盖平面度实训。
通过本次实训，我们学习了汽缸盖平面度的检测方法、标准以及影响汽缸盖平面度的因素，为今后的实际工作打下了坚实的基础。
二、实训目的1. 掌握汽缸盖平面度的检测方法及检测标准；2. 了解影响汽缸盖平面度的因素；3. 学会汽缸盖平面度超差时的处理方法；4. 提高动手实践能力，培养团队协作精神。
三、实训内容及步骤1. 实训内容本次实训主要内容包括：（1）汽缸盖平面度的检测方法；（2）汽缸盖平面度的检测标准；（3）影响汽缸盖平面度的因素；（4）汽缸盖平面度超差时的处理方法。
2. 实训步骤（1）准备工作：准备好汽缸盖、平面度检测工具、记录表格等。
（2）汽缸盖平面度检测① 使用直尺或水平仪检测汽缸盖平面度，将汽缸盖放置在检测平台上，将直尺或水平仪放在汽缸盖平面处，观察直尺或水平仪的读数；② 记录检测结果，包括汽缸盖平面度超差值及位置；③ 分析检测结果，找出影响汽缸盖平面度的因素。
（3）影响汽缸盖平面度的因素分析① 材料因素：汽缸盖材料的热膨胀系数、硬度等；② 加工因素：加工过程中的刀具磨损、切削参数等；③ 安装因素：安装过程中的紧固力矩、温度等；④ 使用因素：发动机工作过程中的振动、温度变化等。
（4）汽缸盖平面度超差时的处理方法① 针对材料因素，选用热膨胀系数小、硬度高的材料；② 针对加工因素，优化切削参数，减少刀具磨损；③ 针对安装因素，严格控制紧固力矩，保证安装精度；④ 针对使用因素，加强发动机维护，减少振动和温度变化对汽缸盖的影响。
四、实训结果与分析1. 实训结果通过本次实训，我们掌握了汽缸盖平面度的检测方法、标准以及影响汽缸盖平面度的因素，为今后的实际工作打下了坚实的基础。
2. 实训分析（1）汽缸盖平面度检测方法及标准的重要性：汽缸盖平面度的检测方法及标准是确保发动机性能和寿命的关键，只有严格按照标准进行检测，才能保证发动机的正常运行。
02 任务一用百分表测量平面度误差(4)
全国中等职业技术学校机电类通用教材
项目二
任务一 任务二
零件形状公差与测量
用水平仪测量直线度误差 用百分表测量平面度误差
任务三
用百分表测量圆度及圆柱 度误差
任务一
知 识 目 标 技 能 目 标
用百分表测量平面度误差
1.熟悉常用的平面度测量器具和测量方法； 2.了解百分表等指示表类测量仪器的构成及工 作原理； 3.能根据需要选择合适的测量方法及设备。
操
任 务 实 施
作
训
练
一、被测零件：
操
任 务 实 施
作
训
练
二、测量器具：水平仪
操
三、测量步骤
作
训
练
任 务 实 施
1、将将划线平板和待测工件擦干净。
2、将可调支承安放在平板上，放待测工件，调节 可调支承使待测平面目测水平。
操
三、测量步骤
作
训
练
任 务 实 施
3、取出百分表，校零，检查。
操
应避免剧烈震动和碰撞，不要是测量头突 然撞击在被测表面上，以防测杆弯曲变形 ，更不能敲打表的任何部位。
三、指示表类量具的维护
知 识 链 接
在遇到测量杆移动不灵活或发生阻滞时， 不允许用强力推压测量头，应送交维修人 员检查修理。 不应把精密量具放置在机床的滑动部位， 如机床导轨等处，以免使量具轧伤或摔 坏。 不要把精密量具放置在磁场附近，以免造 成百分表机件感受磁性，失去应用精度。
平面度等误差检测
平面度误差检测一、中小型零件1、检测工具：平面平晶2、检测方法：（1）对量块工作面、千分尺测蛅平面等高精度的小平面工件，一般多用平面平晶以光波干涉原理测量平面度；（2）测量时，将平面平晶贴在被测表面上，并稍加压力，当干涉条纹的数目为最少时，方可进行读数；（3）被测平面的平面度误差为封闭的干涉条纹数乘以光波波长λ的一半，即f=n*0.5λ；（4）对不封闭的干涉条纹，平面度误差为条纹的弯曲度与相邻两条纹间距之比乘以光波波长λ的一半，即f=0.5λ*a/b；（5）当干涉条纹为直线时，则说明被测表面是平整的。
注：比值a/b是靠目力估计的，其中：a：干涉带变曲度，b：干涉带宽度轴类零件圆度误差的检测1、两点法对圆度误差的检测（1）检测工具：检验平板、指示表、表架、支承。
（2）检测方法：a被测零件轴线应垂直于测量截面，同时固定轴向位置；B在被测件回转一周过程中，指示表读数的最大差值的一半为单个截面的圆度误差；C按上述方法，测量若干个截面，取其最大的误差值，为该零件的圆度误差；D转动时，可以转动被测零件，也可以转动量具。
f=0.5（M max-M min）2、三点法测量圆度误差（1）检测工具：V形块（90°、120°；72°、108°）或鞍形块、检验平板、指示表、表架（2）检测方法：适用于测量内外表面的奇数棱形状误差A、将被测零件放在V形块上，使其轴线垂直于测量截面、同时固定轴向位置；B、在被测件回转一周过程中，指示表读数的最大差值的一半为单个截面的圆度误差；C、按上述方法，测量若干个截面，取其最大的误差值，为该零件的圆度误差；D、此法测量结果的可靠性，取决于截面形状误差和V形块夹角的综合效果，通常用α=90°和120°或72°和108°两块V形块，分别测量；f=0.5（M max-M min）轴类零件圆柱度误差的检测计算一、三点法测量1、检测工具：检验平板、V形块、指示表、表架2、检测方法：（1）将零件放在检验平板上的长度大于零件长度的V形块内；（2）在被测零件回转一周过程中，测量一个横截面上最大与最小的读数。
圆度、直线度、平面度误差测量及数据处理
圆度、直线度、平面度误差测量及数据处理1 圆度误差测量及数据处理 (1)1.1 圆度误差概述 (1)1.2 平面圆公差带和圆度误差的定义 (1)1.3 圆度误差的评定方法 (2)1.4 最小二乘法评定圆度误差 (4)①基本原理 (4)②数学模型 (4)③算法设计 (5)2 直线度误差测量及数据处理 (6)2.1 直线度误差概述 (6)2.2 给定平面直线度 (7)2.3 最小二乘法评定给定平面的直线度误差 (9)2.4 最小包容区域法评定给定平面的直线度误差 (11)2.5 任意方向的直线度 (13)2.6 最小二乘法评定的任意方向的直线度误差 (14)3 平面度误差测量及数据处理 (18)3.1 平面度误差概述 (18)3.2 平面度公差带和平面度误差的定义 (18)3.2 平面度误差的评定方法 (19)3.3 最小二乘法评定平面度误差 (20)1 圆度误差测量及数据处理1.1 圆度误差概述机械零件回转表面正截面轮廓的圆度误差对机器和仪器的功能有直接的影响，因此在设计机器和仪器时根据零件的功能要求须给定适宜的公差。
而完工零件的圆度误差是否在控制的公差之内，则要通过测量加以判定。
对回转体零件的典型截面进行圆度误差测量是检验该类零件加工质量的重要指标之一。
1.2 平面圆公差带和圆度误差的定义根据相关标准，圆的公差带是在同一正截面上，半径为公差值t的两同心圆之间的区域。
被测柱面、锥面、环面等回转体任一正截面圆周必须位于半径差为公差值t的两同心圆之间[2]。
如图1所示。
圆度误差是指回转体在同一正截面上实际被测轮廓相对其理想圆的变动量。
误差值等于包容所有被测点的两同心圆半径之差，差值应符合最小条件。
图1圆的公差带1.3 圆度误差的评定方法在GB7234—87《圆度测量术语、定义及参数》中，圆度误差的评定方法有：最小外接圆法(RGC)、最大内切圆法(PGC)、最小二乘圆法(LSC)和最小区域圆法(MZC)。
平面坐标测量实训报告（通用20篇）
平面坐标测量实训报告一、实训报告特点确证性它所记录的实验结果，能经得住任何人的重复和验证；记实性对实验的过程和结果，必须如实记录；常以图解帮助说明；格式固定常使用专用的报告单。
实验报告的书写是一项重要的基本技能训练。
它不仅是对每次实验的总结，更重要的是它可以初步地培养和训练学生的逻辑归纳能力、综合分析能力和文字表达能力，是科学论文写作的基础。
因此，参加实验的每位学生，均应及时认真地书写实验报告。
要求内容实事求是，分析全面具体，文字简练通顺，誊写清楚整洁。
二、平面坐标测量实训报告（通用20篇）在人们越来越注重自身素养的今天，报告与我们的生活紧密相连，我们在写报告的时候要避免篇幅过长。
其实写报告并没有想象中那么难，下面是小编为大家整理的平面坐标测量实训报告（通用20篇），希望对大家有所帮助。
平面坐标测量实训报告11、实习地点：河北工程大学主校区一餐2、实习小组信息：组别：指导老师：组长：组员：组员分工：选点与跑尺：观测与读数：记录与计算：描点与绘图：3、实习目的及要求：巩固和强化理论知识，在实践中训练分析问题，解决问题的能力，培养综合应用测量知识的能力;进一步熟练掌握水准仪、经纬仪、皮尺的的使用方法、提高野外测量、内业计算、地形绘图的技能;掌握大比例尺数字测图的全过程;培养一丝不苟的测绘技术工作态度、培养吃苦耐劳、团结友爱、集体协作的精神。
4、实习任务及内容：5.1任务：1)小区域大比例尺地形图的测绘。
在河北工程大学主校区一餐，通过5天的地形图测绘实习，取得4个控制点数据，并进一步根据得到的数据完成一幅比例尺为1：500，图纸为5×5(每格10cm)，A点坐标为(8966.040，4227.966，49.865)，高程数据不少于20个的地形图。
2)完成一份实习报告册。
5.2内容：领取实习相关仪器;在图纸上描绘10*10厘米的坐标。
4月21日利用DS3光学水准仪测量已知A1A2A3A4的高程(闭合导线水准测量);利用DJ6级微倾式水准仪依据测回法原理测量已知四点的角(闭合导线水平角距离测量);利用已知数据计算闭合导线平差计算表的相关内容;在图纸上描绘标定四个已知点的精确位置。
平行度实验报告
一、实验目的1. 理解平行度的基本概念和测量原理。
2. 掌握使用测量工具（如千分尺、光学仪器等）对平行度进行测量的方法。
3. 学会分析平行度误差产生的原因，并探讨提高测量精度的措施。
4. 通过实验，提高学生对机械加工和测量技术的实际操作能力。
二、实验原理平行度是指两个平面、直线或曲线在空间中的相对位置关系，即它们之间的夹角是否为0°。
在机械加工中，平行度误差会对产品的精度和使用性能产生重要影响。
本实验主要研究平面平行度误差的测量方法。
三、实验仪器与材料1. 千分尺：用于测量长度和距离。
2. 光学仪器：如水平仪、光学平行仪等，用于观察和测量平行度。
3. 待测件：一组具有不同平行度误差的零件。
4. 记录纸和笔。
四、实验步骤1. 准备阶段：熟悉实验仪器和材料，了解实验原理和步骤。
2. 测量阶段：a. 将待测件放置在测量平台上，确保其稳定。
b. 使用千分尺测量待测件上两个相互平行的表面之间的距离，记录数据。
c. 使用光学仪器观察待测件上两个相互平行的表面之间的夹角，记录数据。
d. 重复步骤b和c，分别测量其他待测件。
3. 数据处理：a. 计算待测件上两个相互平行的表面之间的实际距离与理论距离之间的差值，即平行度误差。
b. 分析平行度误差产生的原因，如加工误差、装配误差等。
c. 讨论提高测量精度的措施，如选择合适的测量工具、提高操作技能等。
4. 实验总结：总结实验结果，提出改进措施。
五、实验结果与分析1. 实验结果：通过实验，测量得到待测件上两个相互平行的表面之间的实际距离与理论距离之间的差值，即平行度误差。
2. 分析：a. 平行度误差产生的原因主要有加工误差、装配误差、测量误差等。
b. 提高测量精度的措施包括：选择合适的测量工具、提高操作技能、控制环境因素等。
六、实验结论1. 本实验成功地测量了待测件上两个相互平行的表面之间的平行度误差。
2. 通过分析实验结果，了解了平行度误差产生的原因，并提出了提高测量精度的措施。
平面度误差的测量及数据的处理
内蒙古工业大学专业综合设计说明书
目 录
第一章 绪论 .......................................................................................................................................... 1 第二章 平面度误差的 MATLAB 程序设计及分析 ........................................................................ 2 2.1 设计思路之一（旋转法）................................................................................................... 2 2.1.1 旋转法设计理论基础 ............................................................................................... 2 2.1.2 程序流程图 .................................................................................................................. 3 2.1.3 编写 MATLAB 程序 .................................................................................................. 4 2.2 设计思路之二（电算法设计） ........................................................................................ 5 2.2.1 电算法........................................................................................................................... 5 2.2.2 设计思路 ...................................................................................................................... 5 2.2.3 程序流程图.................................................................................................................. 6 2.2.4 编写 MATLAB 程序 ................................................................................................. 6 2.3 不确定度的分析 ..................................................................................................................... 8 2.4 设计分析 .................................................................................................................................. 9 第三章 软件测试及结果分析 ........................................................................................................ 10 3.1 系统调试 ............................................................................................................................... 10 3.2 测试结果及理论分析 ........................................................................................................ 10 第四章 结论 ........................................................................................................................................ 12 参考文献 ............................................................................................................................................... 13
