汽车空调介绍
汽车空调系统采用的是蒸气压缩式制冷循环。 压缩机由发动机驱动旋转。由压缩机排出的高温、高压制 冷剂蒸气，借助冷凝器使制冷剂蒸气的热量被车外空气带 走，使高温、高压的制冷剂蒸气冷凝成为较高温度的高压 液体。经干燥和过滤后，流过膨胀阀。在膨胀阀的节流作 用下，制冷剂变成低温、低压的液体而进入汽车空调的蒸 发器，在定压下汽化并吸收蒸发器管外空气中的热量，使 流经蒸发器的循环空气的温度降低成为冷气； 通过鼓风机送入车内，降低车内的空气温度。气化后的制 冷剂蒸气，由压缩机吸入进行压缩，又变成高温、高压的 制冷剂气体，通过高压软管压入汽车空调的冷凝器，完成 了汽车空调的一个制冷循环。此循环周而复始地进行，就 可以使车内的温度维持在舒适的状态。
暖风芯体
铜水箱
管片式水箱
全铝钎焊水箱
区分各大总成—蒸发器总成
作用：为车内降温
制冷剂蒸发 吸热 热力膨胀阀 滴水管 温控器
热力膨胀阀
内平衡式F阀
外平衡式F阀
H型膨胀阀
蒸发器芯体
层叠式
管带式
区分各大总成—鼓风机总成
作用：提供风源
风机
风门调节机构
蒸发风机
常用于顶蒸
区分各大总成—冷凝器总成
作用：系统散热
正常状态下的制冷系统
压力表读数： 低压端0.15~0.25兆帕 高压端1.37~1.57
区分各大总成—压缩机总成
作用：为制冷剂循环提供动力
区分各大总成—操纵机构
作用：调节空调状态
旋钮式操纵机构
拨杆式操纵机构
区分各大总成—暖风机总成
风门操纵机构
暖风水箱
作用：为车内供暖风
汽车空调原理图解
蒸发器
膨胀阀
压缩机
冷凝器 储液罐
压缩机-冷凝器
高压气体管路
冷凝器-储液罐
储液罐-蒸发器 蒸发器-压缩机
高压液体管路
高压液体管路 低压气体管路
空调系统理论压力
利用歧管压力表检测系统应在下列特定条件下，读出压力表的压力值。 (a)空气入口处的温度为30~35摄氏度 (b)发动机转速为1500转/分 (c)风机速度至于高档 (d)温度控制置于最冷 (e)置于“重复循环”位置 (f)发动机预热后
制冷剂冷凝 散热 贮液器 冷凝风机
冷凝器芯体
管带式冷凝器
平行流冷凝器
冷凝风机
贮液器

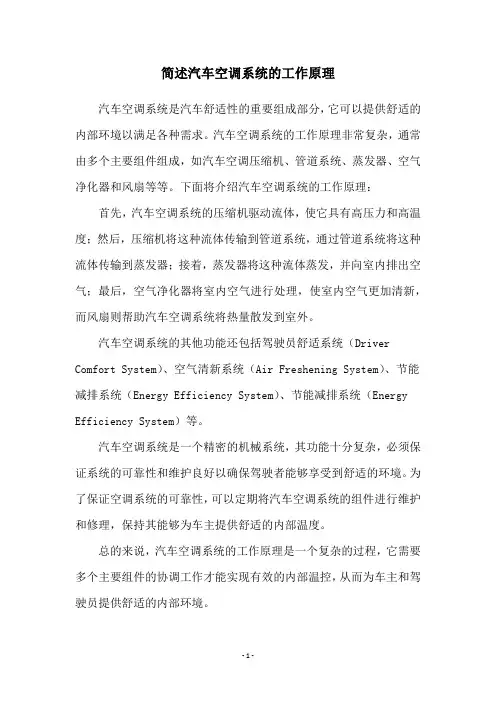

简述汽车空调系统的工作原理
简述汽车空调系统的工作原理
汽车空调系统是汽车舒适性的重要组成部分，它可以提供舒适的内部环境以满足各种需求。
汽车空调系统的工作原理非常复杂，通常由多个主要组件组成，如汽车空调压缩机、管道系统、蒸发器、空气净化器和风扇等等。
下面将介绍汽车空调系统的工作原理：首先，汽车空调系统的压缩机驱动流体，使它具有高压力和高温度；然后，压缩机将这种流体传输到管道系统，通过管道系统将这种流体传输到蒸发器；接着，蒸发器将这种流体蒸发，并向室内排出空气；最后，空气净化器将室内空气进行处理，使室内空气更加清新，而风扇则帮助汽车空调系统将热量散发到室外。
汽车空调系统的其他功能还包括驾驶员舒适系统（Driver Comfort System）、空气清新系统（Air Freshening System）、节能减排系统（Energy Efficiency System）、节能减排系统（Energy Efficiency System）等。
汽车空调系统是一个精密的机械系统，其功能十分复杂，必须保证系统的可靠性和维护良好以确保驾驶者能够享受到舒适的环境。
为了保证空调系统的可靠性，可以定期将汽车空调系统的组件进行维护和修理，保持其能够为车主提供舒适的内部温度。
总的来说，汽车空调系统的工作原理是一个复杂的过程，它需要多个主要组件的协调工作才能实现有效的内部温控，从而为车主和驾驶员提供舒适的内部环境。
- 1 -。
汽车空调
• 7、车内风量分配不均匀： • 这是由汽车车身的结构所造成的。汽车空
调风道的设计是研制汽车空调最大的难点。
四、汽车空调的类型
1、按驱动方式分独立式空调和非独立式空调 非独立式空调：空调制冷压缩机由汽车
发动机驱动（多用于小客车和轿车上） 。
独立式空调：用一台专用空调发动机来驱 动空调制冷压缩机（多用于大、中型客车上） 。
5、控制系统
控制系统由电气元件、真空管路和操纵 机构组成。一方面用以对制冷和暖风系统的温 度、压力进行控制，另一方面对车室内空气的
温度、风量、流向进行操纵。
三、汽车空调的特点
• 1、抗冲击能力强： • 制冷系统安装在运动的车辆上，承受剧烈
频繁的振动和冲击，因此，要求各个零部 件应有较强的抗震能力，接头牢固，并防 漏，而且，压缩机与冷凝器、蒸发器与压 缩机都用软管连接。
冷 凝 过 程
送往冷凝器 的过热气态制冷剂，
被冷凝成中温、压
力约为1.0 1.2 MPa液态制冷剂。
膨 胀 过
冷凝后的液态制 冷剂经过膨胀阀后体 积增大，其压力和温
程
度急剧下降，变成低
温（约-5℃）、低压 （约为0.15 Mpa）的 湿蒸气，进入蒸发器 中迅速吸热蒸发。
蒸 发 过
液态制冷剂 通过膨胀阀变为低 温低压的湿蒸气， 流经蒸发器不断吸 热汽化转变成低温 （约为0℃）、低 压（约为0.15 Mpa） 的气态制冷剂，吸 收车内空气的热量。
汽车空调的特点
5、控制方式不一样：
• 由于车辆的性能要求不同，汽车空调的控
制方式也就多样。一般车辆采用手动控制， 高级豪华型轿车则采用自动控制或气动控 制。
• 6、结构紧凑、质量小： • 由于汽车车身的特点，要求汽车空调结构
汽车空调 标准

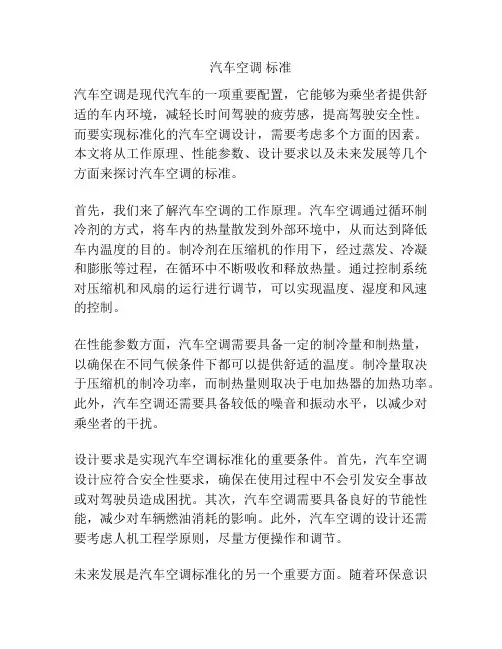

汽车空调标准汽车空调是现代汽车的一项重要配置，它能够为乘坐者提供舒适的车内环境，减轻长时间驾驶的疲劳感，提高驾驶安全性。
而要实现标准化的汽车空调设计，需要考虑多个方面的因素。
本文将从工作原理、性能参数、设计要求以及未来发展等几个方面来探讨汽车空调的标准。
首先，我们来了解汽车空调的工作原理。
汽车空调通过循环制冷剂的方式，将车内的热量散发到外部环境中，从而达到降低车内温度的目的。
制冷剂在压缩机的作用下，经过蒸发、冷凝和膨胀等过程，在循环中不断吸收和释放热量。
通过控制系统对压缩机和风扇的运行进行调节，可以实现温度、湿度和风速的控制。
在性能参数方面，汽车空调需要具备一定的制冷量和制热量，以确保在不同气候条件下都可以提供舒适的温度。
制冷量取决于压缩机的制冷功率，而制热量则取决于电加热器的加热功率。
此外，汽车空调还需要具备较低的噪音和振动水平，以减少对乘坐者的干扰。
设计要求是实现汽车空调标准化的重要条件。
首先，汽车空调设计应符合安全性要求，确保在使用过程中不会引发安全事故或对驾驶员造成困扰。
其次，汽车空调需要具备良好的节能性能，减少对车辆燃油消耗的影响。
此外，汽车空调的设计还需要考虑人机工程学原则，尽量方便操作和调节。
未来发展是汽车空调标准化的另一个重要方面。
随着环保意识的增强，未来的汽车空调将更加注重环保性能。
例如，使用更环保的制冷剂，减少对大气层臭氧的破坏；通过优化设计和材料选择，减少对环境的污染和资源的浪费。
此外，随着汽车的智能化发展，汽车空调也将与其他智能设备相连，实现更智能化、个性化的控制和调节。
在国际标准化组织的指导下，制定汽车空调标准是一个全球性的任务，需要各国企业和专家的共同努力。
只有通过制定统一的标准，才能确保汽车空调的质量和安全性得到保障，为消费者提供更好的使用体验。
这样一来，不仅可以为汽车空调行业推广应用先进技术和理念，还可以促进相关产业的发展和创新。
综上所述，汽车空调的标准化是提高汽车舒适性和安全性的重要举措。
简述汽车自动空调的使用方法
汽车自动空调的使用方法汽车自动空调是一项现代化的技术，它可以根据车内温度和设定的参数来自动调节空调系统，提供舒适的驾驶环境。
本文将详细介绍汽车自动空调的使用方法，包括开启、设置温度、风速、空气循环模式以及其他一些注意事项。
1. 开启汽车自动空调在大多数汽车上，开启汽车自动空调非常简单。
通常位于中控台上方或下方的控制面板上有一个按钮或旋钮用于控制空调系统。
找到这个按钮或旋钮，并按下或旋转以打开汽车自动空调。
2. 设置温度一旦打开了汽车自动空调，接下来需要设置所需的温度。
大多数汽车都配备了一个温度控制器，可以通过旋转或按压相应的按钮来设置所需的温度。
根据个人喜好和天气条件，选择一个舒适的温度值。
3. 调整风速在设置了所需的温度后，可能还需要根据喜好和实际情况来调整风速。
大多数汽车都提供了多个风速选项，通常是低、中和高。
通过按压相应的按钮或旋转风速调节器，可以选择适合的风速。
4. 设置空气循环模式汽车自动空调通常提供两种空气循环模式：内循环和外循环。
内循环模式将车内空气循环，而外循环模式则从外部吸入新鲜空气。
选择适合的模式取决于当前的驾驶条件和个人喜好。
•内循环模式：适用于需要阻挡外部异味、尘埃或污染物的情况，如通过繁忙的城市交通时。
•外循环模式：适用于需要获得新鲜空气或在天气较好时，如在高速公路上行驶或在郊区行驶时。
5. 其他注意事项除了上述基本设置之外，还有一些其他注意事项需要了解：•预热/预冷功能：一些汽车自动空调系统配备了预热/预冷功能，可以在您进入车辆之前提前为您打开或关闭空调系统。
•后座区域控制：一些高端汽车提供后座区域控制功能，乘客可以根据自己的需求单独设置温度和风速。
•空调滤清器更换：定期更换空调滤清器非常重要，可以保持空气清洁，并确保汽车自动空调系统的正常运行。
结论汽车自动空调提供了舒适的驾驶环境，通过简单的操作即可实现个性化的温度和风速设置。
使用汽车自动空调时，根据个人需求和实际情况选择合适的温度、风速以及循环模式。
车用空调总括介绍
3)不能使用变质的冷冻油。
Jetta Golf Bora Audi200 AudiA6
制冷剂(g) 制冷润滑油 800 ±50(700) 115+15cc 三电
•制冷机油 1、淡黄色，无味 2、无毒 3、吸水性强 4、不同的R134a系统，要使用不同的润滑油 注意：R12系统与R134a系统不能混用
压缩机
冷凝器
管路
蒸发箱
集液器
冷冻机油的选用
不同的空调系统有不同的排气温度和压力，其对冷冻油的性能要求 也不尽相同，需正确选用冷冻油。
冷冻油变质的原因归纳起来有如下几方面：
新鲜空气进气温度传 感器G89
蒸发器输出温度传感 器G263 高压传感器G65
阳光强度传感器G17
信号：1、风窗清洗刮水间歇系统31b端 子 2、压缩机调节电磁阀N280 3、空气质量传感器G238
自动变速箱控制单元J217 发动机控制单元J220
仪表内控制单元J285
数据总线诊断界面J533（gateway） 自诊断接口
850+30
115+15cc 三电
750+50
135±15cc 三电
750+50
250+50cc 杰克塞尔
650+50
250cc
电装
四、分类
膨胀阀式 ①
① ②③④
形态 气态 气态 液态 气态
压力 温度
1.2bar 14bar 14bar 1.3bar -3℃ 65 ℃ 55 ℃ -7 ℃
汽车空调按键功能图解
汽车空调按键功能图解汽车中控台的造型不断变化创新，不过其中的空调控制区域⼀直没变，虽然现在有的车型直接把空调控制放进了中控屏，不过按键始终是主流，那么接下来我们就来详细说明⼀下汽车空调按键功能图解和图标说明。
汽车空调主要有三个最基本调节，分别是风量、温度、风向。
⾸先是风量按键，也可以叫做风速按键，图标是⼀个⼩“风扇”，通过转动按钮来选择合适的风量。
温度按键⼀般显⽰为⼀个“温度计”，或者是两侧有红蓝颜⾊标记，通过转动旋钮，红⾊区域为逐渐增⾼温度；⽽蓝⾊刚好相反，逐渐降低温度。
风向调节⼀般有按键式，也有旋钮式，⽽它们更加直接可观，通过⼀个“坐着的⼈加上风向箭头”图标来显⽰，如图，分别可以选择吹头部、吹头部和脚部、吹脚部、吹脚部和挡风玻璃以及单独吹挡风玻璃。
⼤致所有车辆的空调风向调节都是如此，少数会有⼀些差异。
除了三个最基本调节，那么还有其他按键，例如A/C按键，它就是制冷开关，按下A/C按键，也就启动了压缩机，通俗地说就是开冷⽓。
还有汽车内循环按键，⼀个“汽车⾥⾯有⼀个循环箭头”图标，如果开启了内循环，也就说明⿎风机吹出的风只在车内部循环，有点类似于关着门吹电风扇。
由于没有外部空⽓参与，因此内循环具有省油、制冷快的优点。
不过也正是这个原因，车内空⽓得不到更新。
有了内循环按键，当然有外循环按键，⼀个“汽车，外⾯有箭头进⼊内部”的图标，当然汽车空调默认就是外循环，所以有些车型是没有这个按键。
它们区别就是外循环是⿎风机从车外部吸⼊空⽓吹⼊车内，能保持车内空⽓的新鲜度(特指车外空⽓较好的地⽅)。
以上这些按键基本都会在⼿动空调上找到，那么⾃动空调有什么区别呢？其实就是省略了风速调节，⾃动空调是全⾃动调节，只需要选择风向和设定温度。
AUTO按键按下后，就会根据车内传感器来控制出风的温度，冬天热风，夏天冷风。
会保持车内有较适宜的温度，如果温度过⾼或过低，空调也会⾃动改变出风⼝的温度及风速,调整车内温度。
有的⾼配车型还会配有双区空调，也就是有两组以上的温度设定按钮/旋钮，⼀般都有⼀个按键可以同步调节，就是按开就是调空调⼀边的温度、风量什么的，另⼀边也同步调节，不按的话，就是各调各的。
汽车空调基础知识培训ppt课件
超环保 系统结构紧凑
293kPaA 3489kPaA 312kPaA
发展方向：高效、轻量化、自动化、环保
病原体侵入机体，消弱机体防御机能 ，破坏 机体内 环境的 相对稳 定性， 且在一 定部位 生长繁 殖，引 起不同 程度的 病理生 理过程
单元一：汽车空调系统概论 1-5.汽车空调的发展
压力高、泄露要求高
3-6.EGR冷却器
单元三：换热器
病原体侵入机体，消弱机体防御机能 ，破坏 机体内 环境的 相对稳 定性， 且在一 定部位 生长繁 殖，引 起不同 程度的 病理生 理过程
3-7.同轴管
单元三：换热器
病原体侵入机体，消弱机体防御机能 ，破坏 机体内 环境的 相对稳 定性， 且在一 定部位 生长繁 殖，引 起不同 程度的 病理生 理过程
单元一：汽车空调系统概论 1-3.汽车空调系统主要部件
热系统
换热单元
散热器（水箱） 加热器
冷却发动机 加热车内空气
空调系统
压缩机 冷凝器 膨胀阀 蒸发器
将制冷剂压缩成高温高压的蒸汽循环 将制冷剂冷凝成较高温度的高压液体 将制冷剂节流降压 在定压下汽化，吸收热量
病原体侵入机体，消弱机体防御机能 ，破坏 机体内 环境的 相对稳 定性， 且在一 定部位 生长繁 殖，引 起不同 程度的 病理生 理过程
病原体侵入机体，消弱机体防御机能 ，破坏 机体内 环境的 相对稳 定性， 且在一 定部位 生长繁 殖，引 起不同 程度的 病理生 理过程
单元一：汽车空调系统概论 1-2.常用术语和单位 A.术语：
制 冷 量—— 制冷剂在单位时间内吸收的热量 散 热 量—— 介质在单位时间内对外释放的热量
相对压力—— 以大气压为零位，通常指表压值，表示为MPa(G) 绝对压力—— 以绝对真空作为起点，表示为MPa(A) 过 热 度—— 相同压力下的制冷剂温度减饱和温度的差值 过 冷 度—— 相同压力下的饱和温度减制冷剂温度的差值
汽车空调概述
项目一 汽车空调概述
任务一 认知汽车空调系统构造
【知识储备】
三、汽车空调组成
4.空气净化系统：一般由空气过滤器、出风口 等组成，用以对引入车内的空气进行过滤，除 去车内空气中的尘埃、臭味、烟气及有毒气体， 使车内空气变得清洁。
项目一 汽车空调概述
任务一 认知汽车空调系统构造
【知识储备】
三、汽车空调组成
中间位置，冷暖混合
指示灯点亮时，说 明空调制冷系统开
始工作
项目一 汽车空调概述
任务二 认知汽车空调控制面板
【知识储备】
二、自动空调控制面板
卡罗拉自动空调控制面板
项目一 汽车空调概述
任务二 认知汽车空调控制面板
【知识储备】
自动空调控制面板
关闭汽车空 调鼓风机
系统会通过 改变鼓风机 转速和调节 温度门进行 自动调节温
对车内空气的温度、 湿度及空气的清洁 度等进行调节。
（1）温度调节 在夏季感到最舒适的温度是21~26度，冬季是
15~18度。 （2）相对湿度调节
车内相对湿度控制在30%-70% （3）气流调节
人在流动的空气中比在静止的空气要舒适，这是 因为流动的空气能促进人体散热的缘故。 （4）空气净化
由于车的乘坐空间小，乘员密度大，全封闭空间 的空气极易产生缺氧和二氧化碳浓度过高；尾气中的 co和路边粉尘易进入车内。 （5）除霜 对玻璃吹冷风或者热风防止车窗结霜起雾。
项目一 汽车空调概述
任务一 认知汽车空调系统构造
【任பைடு நூலகம்实施】
三、认识制冷系统
2.工作原理
制冷系统中经过压 缩、冷凝、膨胀、 蒸发四个过程完成 一个循环。
项目一 汽车空调概述
任务一 认知汽车空调系统构造
柴油汽空调的工作原理
柴油汽空调的工作原理
柴油汽车空调的工作原理是通过循环制冷原理来实现的。
下面详细介绍其工作流程：
1. 压缩机工作阶段：柴油汽车空调系统中的压缩机负责将制冷剂（一般为R134a）从蒸发器吸入，并将其压缩为高压高温气体。
这个过程会产生大量的热量。
2. 冷凝器工作阶段：高压高温的制冷剂接着进入冷凝器。
冷却风扇将空气吹过冷凝器，使制冷剂散热并冷却下来。
在这个过程中，制冷剂会从气体状态转变成液体状态。
3. 膨胀阀工作阶段：冷却的液体制冷剂通过膨胀阀进入蒸发器。
由于膨胀阀的作用，液体制冷剂会急剧膨胀并降低温度，转变为低压低温的蒸发气体。
4. 蒸发器工作阶段：低压低温的蒸发气体进入蒸发器，与外界空气进行热交换。
冷却风扇吹送车内外的空气通过蒸发器，使空气温度降低，同时蒸发器中的制冷剂吸收热量，转变成低温蒸发气体。
这样，汽车内部的温度得到了降低。
5. 循环重复：低温蒸发气体再次被压缩机吸入，经过上述三个阶段的循环，不断循环制冷，维持汽车内部的低温状态。
柴油汽车空调系统需要通过车辆的发动机来驱动压缩机进行工作。
因此，在发动机启动之前，柴油汽车空调系统无法正常工作。
汽车空调的工作原理
汽车空调的工作原理
汽车空调的工作原理是通过循环压缩制冷剂来实现的。
首先，汽车空调系统由压缩机、蒸发器、冷凝器和节温器等组件组成。
当启动汽车空调时，压缩机开始工作。
压缩机会将低压制冷剂从蒸发器中吸入，并通过增加其压力使其变为高压高温气体。
然后，高压制冷剂进入冷凝器。
在冷凝器中，高压制冷剂与外界空气进行热交换。
冷凝器内的金属管道会散发热量，使得制冷剂的温度和压力下降。
这时，高压制冷剂已经变成高压液体。
高压液体制冷剂接下来进入节温器。
节温器起到了一个限制流量的作用，使高压制冷剂能够流向蒸发器。
在蒸发器中，高压液体制冷剂迅速扩散为低压气体，并且吸收周围热源的热量，包括车厢内的热空气。
车厢内的热空气通过风扇被吹过蒸发器，从而导致温度下降。
这时，蒸发器内的低压气体制冷剂会重新回到压缩机，开始新一轮的循环。
通过不断循环往复，汽车空调系统能够持续将车厢内的热量排出，从而降低车内温度，达到调节室温的目的。
需要注意的是，汽车空调的工作原理中涉及的制冷剂往往是一种环保的氟利昂类化合物。
这种制冷剂能够在高压和低温状态下循环使用，确保汽车空调的正常运行，并且对环境影响较小。
