各种燃气燃烧器工作原理及简介
燃气燃烧器点火原理
燃气燃烧器点火原理燃气燃烧器是一种常用的燃烧设备，它可以将天然气或液化石油气等燃料燃烧产生热能。
在燃气燃烧器的运行过程中，点火是非常关键的一步。
以下将详细介绍燃气燃烧器点火的原理和相关知识。
一、点火系统的组成部分燃气燃烧器的点火系统主要由以下几个部分组成：1. 点火电极：点火电极位于燃烧器燃烧室中，一般有两个电极，其中一个连接高压电源，另一个与大地相连。
点火电极的作用是在燃气燃烧时产生火花，点燃燃料。
2. 点火变压器：点火变压器是用来提供高电压的设备，一般将市电的低电压（如220V）变压升高到几千伏特，以供点火电极产生高能火花。
3. 点火控制器：点火控制器是整个点火系统的核心，它能自动检测燃气燃烧器的工作状态，并通过控制点火变压器、点火电极等来实现点火。
二、点火过程的原理燃气燃烧器的点火过程是一个复杂而精密的过程，主要包括预混合和点火两个阶段。
1. 预混合阶段：在预混合阶段，燃气与空气按一定的比例混合，形成可燃混合气体。
这一阶段需要通过燃气供气系统和通风系统来实现。
只有达到正确的燃气与空气比例，才能确保点火的顺利进行。
2. 点火阶段：在点火阶段，点火控制器会给点火变压器发送信号，启动点火过程。
点火变压器将市电的低电压升高到几千伏特，点火电极之间就会产生一个电火花。
由于电火花的高温，燃气与空气的混合气体就会被点燃，从而引燃燃料。
点燃后的燃气燃烧在燃烧室中产生高温高压气体，供给燃气燃烧器的工作。
三、燃气燃烧器点火的注意事项1. 清洁保养：定期对燃气燃烧器的点火系统进行清洁和保养，确保电极之间没有积碳和污垢，以保证点火正常。
2. 电极间隙的调整：电极间隙是点火正常与否的关键，一般应调整在0.2-0.5mm之间。
3. 电极与焰心的对准：电极与焰心的对准也是保证点火顺利进行的重要因素，应尽量保持平行且距离适当。
4. 点火控制器的维护：点火控制器是点火系统的核心，定期检查和维护点火控制器的工作状态是非常重要的。
燃烧机原理及维护ppt课件
目录
• 燃烧机概述 • 燃烧机工作原理 • 燃烧机维护与保养 • 燃烧机性能优化与调整 • 燃烧机安全操作规程 • 案例分析与实践经验分享
01
燃烧机概述
Chapter
燃烧机定义与作用
定义
燃烧机是一种将燃料和空气按一定 比例混合，并在特定条件下点燃， 产生高温烟气的设备。
燃烧器 点火装置 控制系统 安全保护装置
负责将燃料与空气混合并喷入燃 烧室，形成可燃气体混合物。
监测燃烧过程，根据实际需求调 节燃料与空气的混合比例、进气 量等参数，确保燃烧稳定、高效。
燃烧机工作流程
启动阶段
燃烧机接通电源后，控制系统进 行自检，点火装置点燃可燃气体
混合物，燃烧器开始工作。
运行阶段
05
燃烧机安全操作规程
Chapter
启动前检查事项
01
检查燃烧机外观是 否完好，无明显损 坏或变形。
02
检查燃烧室、喷嘴、 点火器等关键部件 是否清洁、无堵塞。
03
检查燃气管道、阀 门、压力表等燃气 系统是否完好、无 泄漏。
04
检查电源线路、控 制开关等电气系统 是否正常、无故障。
运行中监控要点
燃烧效率。
排放污染物控制策略
采用先进控制技术
应用先进的排放控制技术，如选 择性催化还原（SCR）或选择性 非催化还原（SNCR）技术，降低
氮氧化物排放。
加强设备维护管理
定期对燃烧机进行维护保养，确保 设备处于良好状态，减少因设备故 障导致的污染物排放。
优化运行参数
通过调整燃烧机的运行参数，如燃 烧温度、过量空气系数等，降低污 染物生成和排放。
处理。
04

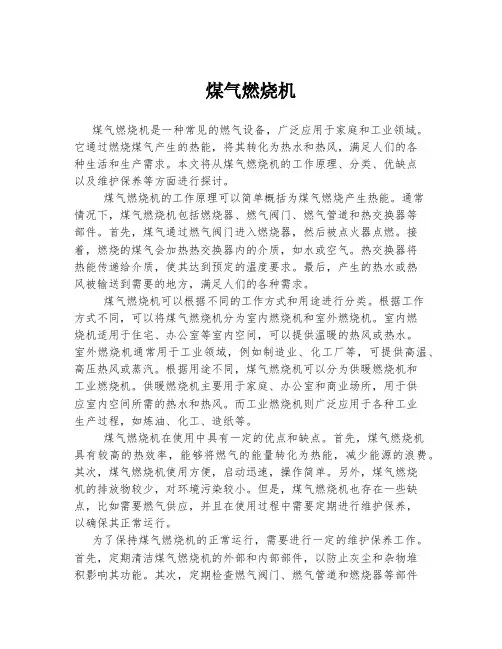

煤气燃烧机
煤气燃烧机煤气燃烧机是一种常见的燃气设备，广泛应用于家庭和工业领域。
它通过燃烧煤气产生的热能，将其转化为热水和热风，满足人们的各种生活和生产需求。
本文将从煤气燃烧机的工作原理、分类、优缺点以及维护保养等方面进行探讨。
煤气燃烧机的工作原理可以简单概括为煤气燃烧产生热能。
通常情况下，煤气燃烧机包括燃烧器、燃气阀门、燃气管道和热交换器等部件。
首先，煤气通过燃气阀门进入燃烧器，然后被点火器点燃。
接着，燃烧的煤气会加热热交换器内的介质，如水或空气。
热交换器将热能传递给介质，使其达到预定的温度要求。
最后，产生的热水或热风被输送到需要的地方，满足人们的各种需求。
煤气燃烧机可以根据不同的工作方式和用途进行分类。
根据工作方式不同，可以将煤气燃烧机分为室内燃烧机和室外燃烧机。
室内燃烧机适用于住宅、办公室等室内空间，可以提供温暖的热风或热水。
室外燃烧机通常用于工业领域，例如制造业、化工厂等，可提供高温、高压热风或蒸汽。
根据用途不同，煤气燃烧机可以分为供暖燃烧机和工业燃烧机。
供暖燃烧机主要用于家庭、办公室和商业场所，用于供应室内空间所需的热水和热风。
而工业燃烧机则广泛应用于各种工业生产过程，如炼油、化工、造纸等。
煤气燃烧机在使用中具有一定的优点和缺点。
首先，煤气燃烧机具有较高的热效率，能够将燃气的能量转化为热能，减少能源的浪费。
其次，煤气燃烧机使用方便，启动迅速，操作简单。
另外，煤气燃烧机的排放物较少，对环境污染较小。
但是，煤气燃烧机也存在一些缺点，比如需要燃气供应，并且在使用过程中需要定期进行维护保养，以确保其正常运行。
为了保持煤气燃烧机的正常运行，需要进行一定的维护保养工作。
首先，定期清洁煤气燃烧机的外部和内部部件，以防止灰尘和杂物堆积影响其功能。
其次，定期检查燃气阀门、燃气管道和燃烧器等部件是否损坏或老化，如有问题及时更换。
另外，注意煤气燃烧机的供气质量，避免使用劣质燃气，以免影响燃烧效果和设备寿命。
当然，更为重要的是定期请专业人员对煤气燃烧机进行维护和检修，确保其安全、可靠的运行。

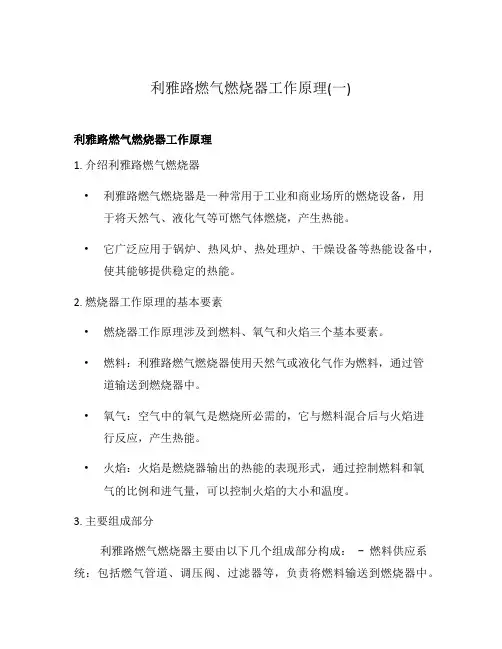

利雅路燃气燃烧器工作原理(一)
利雅路燃气燃烧器工作原理(一)利雅路燃气燃烧器工作原理1. 介绍利雅路燃气燃烧器•利雅路燃气燃烧器是一种常用于工业和商业场所的燃烧设备，用于将天然气、液化气等可燃气体燃烧，产生热能。
•它广泛应用于锅炉、热风炉、热处理炉、干燥设备等热能设备中，使其能够提供稳定的热能。
2. 燃烧器工作原理的基本要素•燃烧器工作原理涉及到燃料、氧气和火焰三个基本要素。
•燃料：利雅路燃气燃烧器使用天然气或液化气作为燃料，通过管道输送到燃烧器中。
•氧气：空气中的氧气是燃烧所必需的，它与燃料混合后与火焰进行反应，产生热能。
•火焰：火焰是燃烧器输出的热能的表现形式，通过控制燃料和氧气的比例和进气量，可以控制火焰的大小和温度。
3. 主要组成部分利雅路燃气燃烧器主要由以下几个组成部分构成： - 燃料供应系统：包括燃气管道、调压阀、过滤器等，负责将燃料输送到燃烧器中。
- 点火系统：包括火花塞、点火线圈、点火电极等，负责点燃燃料和氧气混合后的混合物。
- 气体混合系统：包括气体混合器、风门等，负责调节燃料和氧气的比例，以实现理想的燃烧效果。
- 火焰探测系统：包括火焰传感器、控制器等，负责监测火焰情况，以保证燃烧的安全和稳定。
- 控制系统：包括温度控制器、压力控制器等，根据热能需求对燃料和氧气的供应进行调节，以达到预定的温度和压力。
4. 燃烧器的工作过程•燃料供应系统将燃料从管道输送到燃烧器中，经过燃料控制阀调节供应的量。
•氢气供应系统将空气引入燃烧器中，通过风门控制氯与燃料的比例，并进行混合。
•点火系统通过电流和火花塞点燃燃料和氧气混合后的混合物。
•火焰传感器探测火焰是否点燃，如果未点燃则关闭燃料供应和点火系统，并发出警报。
•控制系统根据设定的温度和压力要求，调节燃料和氧气的供应量，以保持燃烧的稳定和高效。
5. 利雅路燃气燃烧器的优点•安全性高：利雅路燃气燃烧器配备了多重火焰探测和保护装置，可有效避免爆炸和其他安全事故的发生。
•环保节能：利雅路燃气燃烧器燃烧效率高，热能利用率高，减少了能源的浪费和对环境的污染。

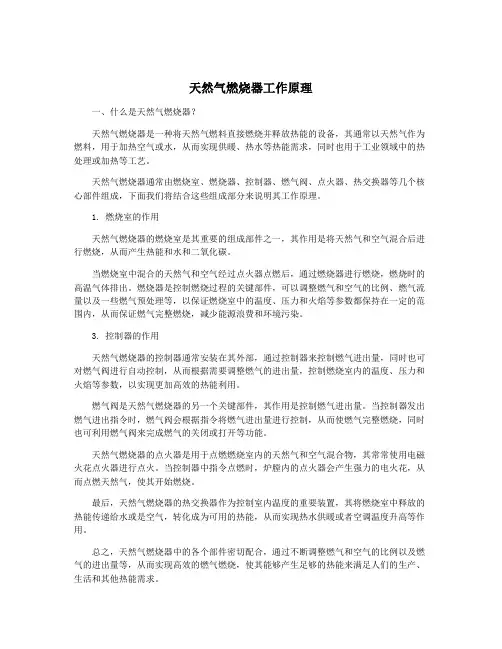

天然气燃烧器工作原理
天然气燃烧器工作原理一、什么是天然气燃烧器？天然气燃烧器是一种将天然气燃料直接燃烧并释放热能的设备，其通常以天然气作为燃料，用于加热空气或水，从而实现供暖、热水等热能需求，同时也用于工业领域中的热处理或加热等工艺。
天然气燃烧器通常由燃烧室、燃烧器、控制器、燃气阀、点火器、热交换器等几个核心部件组成，下面我们将结合这些组成部分来说明其工作原理。
1. 燃烧室的作用天然气燃烧器的燃烧室是其重要的组成部件之一，其作用是将天然气和空气混合后进行燃烧，从而产生热能和水和二氧化碳。
当燃烧室中混合的天然气和空气经过点火器点燃后，通过燃烧器进行燃烧，燃烧时的高温气体排出。
燃烧器是控制燃烧过程的关键部件，可以调整燃气和空气的比例、燃气流量以及一些燃气预处理等，以保证燃烧室中的温度、压力和火焰等参数都保持在一定的范围内，从而保证燃气完整燃烧，减少能源浪费和环境污染。
3. 控制器的作用天然气燃烧器的控制器通常安装在其外部，通过控制器来控制燃气进出量，同时也可对燃气阀进行自动控制，从而根据需要调整燃气的进出量，控制燃烧室内的温度、压力和火焰等参数，以实现更加高效的热能利用。
燃气阀是天然气燃烧器的另一个关键部件，其作用是控制燃气进出量。
当控制器发出燃气进出指令时，燃气阀会根据指令将燃气进出量进行控制，从而使燃气完整燃烧，同时也可利用燃气阀来完成燃气的关闭或打开等功能。
天然气燃烧器的点火器是用于点燃燃烧室内的天然气和空气混合物，其常常使用电磁火花点火器进行点火。
当控制器中指令点燃时，炉膛内的点火器会产生强力的电火花，从而点燃天然气，使其开始燃烧。
最后，天然气燃烧器的热交换器作为控制室内温度的重要装置，其将燃烧室中释放的热能传递给水或是空气，转化成为可用的热能，从而实现热水供暖或者空调温度升高等作用。
总之，天然气燃烧器中的各个部件密切配合，通过不断调整燃气和空气的比例以及燃气的进出量等，从而实现高效的燃气燃烧，使其能够产生足够的热能来满足人们的生产、生活和其他热能需求。
燃烧机原理及维护(内部版本)PPT幻灯片课件
燃烧机原理及维护(内部版本)PPT幻灯片课件目录CONTENCT •燃烧机基本原理与构造•燃烧机点火及燃烧过程•燃烧机维护与保养•燃烧机安全与环保要求•案例分析：某型号燃烧机故障处理实例•总结与展望01燃烧机基本原理与构造燃烧机工作原理燃料与空气混合燃烧机通过特定的供气系统将燃料和空气按一定比例混合，形成可燃混合气。
点火与燃烧点火系统点燃混合气，引发燃烧反应，释放大量热能。
热能转换燃烧产生的热能传递给工作介质（如锅炉水、加热空气等），使其升温并输出热能。
01020304供气系统点火系统燃烧室控制系统燃烧机主要构造用于容纳燃烧反应，通常由耐火材料制成，具有良好的耐高温性能。
包括点火电极、高压发生器等，用于点燃混合气。
包括燃料供应装置、空气供应装置和混合装置，用于将燃料和空气按一定比例混合。
用于监控燃烧过程，确保燃烧机安全、稳定运行。
80%80%100%燃料与空气混合过程根据燃烧需求，通过燃料供应装置向燃烧机提供适量的燃料。
空气通过空气供应装置进入燃烧机，与燃料按一定比例混合。
燃料和空气在混合装置内充分混合，形成均匀的可燃混合气。
混合气的质量直接影响燃烧效率和排放性能。
燃料供应空气供应混合过程02燃烧机点火及燃烧过程点火电极点火变压器点火控制器燃气阀点火系统组成与原理产生高压电火花，点燃混合气体。
控制点火电极的放电时间和频率，确保可靠点火。
将低电压转换为高电压，提供给点火电极。
控制燃气流量，确保燃气与空气混合比例适当。
提供燃气与空气混合并燃烧的空间。
燃烧室提供燃烧所需的空气，并控制空气流量。
鼓风机根据燃烧需求调节燃气流量，保持稳定的燃烧状态。
燃气调节器监测燃烧状态，调整燃气和空气流量，确保燃烧效率和安全性。
控制系统燃烧过程及控制检测燃烧室内火焰的存在和稳定性。
火焰探测器熄火保护装置报警系统维护与保养在火焰熄灭或不稳定时切断燃气供应，确保安全。
在出现故障或异常情况时发出警报，提醒操作人员及时处理。
定期清洁燃烧室、更换点火电极等易损件，确保燃烧机正常运行。
燃气燃烧与燃烧器
燃气燃烧器
特种燃烧器介绍： 4.燃气辐射管：对于需要控制炉内气氛的热处理炉，常 选用间接加热方法，即燃烧产物与被加热工件相隔离，燃气 辐射管就是其中一种。 5.双燃料燃烧器：可交替或同时使用两种燃料的燃烧器。 有燃气-油联合燃烧器和燃气-煤粉联合燃烧器。采用联合式 燃烧器可提高炉膛辐射热量和炉膛温度。
燃气燃烧器
特种燃烧器介绍： 3.平焰燃烧器：平焰燃烧器与传统的直焰燃烧器不同， 喷出的不是直焰，而是紧贴炉墙或炉顶向四周均匀伸展的圆 盘形薄层火焰。利用旋转气流通过扩张形火道形成平展气流， 燃气在平展气流中燃烧便可得到平面火焰。加热均匀，炉膛 升温及物料加热速度快。主要用于钢铁及机械工业的加热炉 上，也可用于玻璃、化工等工业窑炉上。
燃气的燃烧方法
根据燃气与空气在燃烧前的混合状况（一次空气系数），可 将燃气燃烧方法分为三类：扩散式燃烧、部分预混式燃烧和 完全预混式燃烧三种。 1.扩散式——燃烧前不予混空气的燃烧.燃烧所需的氧气依 靠扩散作用从周围空气中获得。又称有焰燃烧。 特点： 燃烧稳定,燃具结构简单,燃气压力要求不高。但 燃烧火焰太长，易产生不完全燃烧，燃烧温度和热效率低。 2.部分预混式——燃烧前予混一部分空气。 特点：燃烧火焰清晰，火焰温度高，热效率高。但燃烧不 稳定， 对一次空气的控制及燃烧组分要求较高。 3.完全预混式——燃烧前已混足所需空气，燃烧过程中不 需从周围空气中取得氧气。又称无焰燃烧。 特点： 燃烧完全，燃烧温度高。但燃烧稳定性差。
燃气的燃烧特性
1.燃气热值：1Nm³燃气完全燃烧所放出的热量。 单位： kJ/Nm³或MJ/Nm³ 分为高热值和低热值。 2.燃烧所需空气量：理论空气量、实际空气量 过剩空气系数α =实际空气量/理论空气量 通常α ﹥1，工业设备中α 一般控制在1.05～1.2； 民用燃具中α 一般控制在1.3～1.8 3.燃烧产物：理论烟气量:CO2 、 SO2 、 N2和H2O 实际烟气量：除含上面成分外还有未燃空气 干烟气：不含水分的烟气 湿烟气：含水分的烟气
燃气燃烧器知识汇总介绍
燃气经喷嘴进入内管，与从侧面进入的空气混合、 完全燃烧，产生的高温烟气加热外管后预热空气，然后由 排烟管排出。
外管以辐射方式加热炉窑以及炉内待处理的工件等。
整理课件
49
特点
烟气不进炉内—间接加热、炉内气氛易控制； 炉内温度分布可调—调辐射管的配置； 据炉子类型、用途选合适的辐射管形式 便于废热回收—热效率高。
整理课件
39
1、平焰燃烧器
火焰：
是圆盘形的薄层火焰， 它紧贴炉墙或炉顶向四周 均匀伸展。
n 结构：由引射器、头部、烧嘴（火孔）三部分组成。
n 工作原理：
燃气经喷嘴吸入一次空气，混合后经头部条形火孔 流出。二次空气依靠炉内负压吸入，在火孔出口处与燃 气混合物相遇，二者边混合边进入烧嘴砖沟槽内进行燃 烧，形成平展火焰。
——克服气流在燃烧器头部的阻力损失 ——混合物在火孔出口获得必要的速度 ③输送一定的燃气量，以保证燃烧器所需的热负荷。
整理课件
23
形式
1型
1型——最佳，能量损失最小，但 引射器最长。 2型和3型——阻力较大、但长度较 短。当喷嘴前燃气压力较高，允许 有较大能量损失时，可采用。
整理课件
2型 3型
24
19
调风装置
作用：保证燃烧器正常工作，获得预定的火 焰特性——运行时需经常调节一次空气量。
装置分类
在一次空气吸入口外面安装调风板 通过转动调风板来改变一次空气吸入口的有效流通 截面，从而调节一次空气的吸入量——广泛应用。 在引射器混合管内安装调节螺丝或弯曲钢条 借助螺丝或钢条的上下运动来改变燃气射流的能量 损失，从而调节一次空气吸入量。
作符合工艺、技术和经济的要求。
技术要求
燃 满足加热所需热量或燃烧温度——具有一定热负荷； 烧 具一定火焰特性（着火浓度、温度，燃烧速度），火焰稳定 好 燃烧效率高——燃烧完全
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
各种燃气燃烧器工作原理及简介
气体燃烧器
气体燃烧器种类较多 , 以下按空气供给方式介绍几种工业锅炉上应用较多的燃烧器。
1. 自然供风燃烧器
如图 3-45 所示 , 按炉膛形状可以选择圆形或矩形燃烧
器 , 低压燃气通过管子上的火孔流出 , 与空气事先元预混合 , 是一次空气系数α l=0 的扩散燃烧方式 , 因
而也称为扩散文燃烧器。
这种燃烧器燃烧稳定 , 运行方便 , 而且结构简单 , 可以利用 300~400Pa 的低压燃气。
但炉膛过量空气系数较大, α= 、 1.2~1.6; 排烟热损失 q2 和气体不完全燃烧热损失 q3 偏大 ; 火焰较长 , 要求炉膛容积大 ;
燃烧速度低 , 只用于很小容量的锅炉。
2. 引射式燃烧器
它的种类繁多。
按燃烧方式分 , 它有部分空气预混合的本生燃烧方式和空气预混合的无焰燃烧方式两种。
所用的引射介质可以是空气 , 也可以是一定压力的燃气 , 前者需要鼓风装置。
(1) 大气式引射燃烧器
如图 3-46 所示。
燃气以一定流速自喷嘴进入引射器 , 在引射器的缩口处将一次空气( α1=0.45~0.65) 引入 , 两者经混合后流向燃烧器头部 , 由直径为 2~10mm 的火孔流出 , 以本生火焰形式燃烧。
这种燃烧器也只用于小型锅炉 , 它适用于各种低压燃气 , 而且不需要鼓风装置。
但热负荷太大 , 结构笨重。
(2) 空气引射式燃烧器
如图 3-47 所示。
压头为 5000~600OPa 的空气经喷嘴通过引射器的缩口处时 , 形成负压 , 把低压的燃气从四个管孔吸人 , 两种气体在混合管中混合形成均匀的气体混合物 , 它流向火孔出口 , 并在与出口处相连接的稳焰火道中燃烧。
图中所示的燃烧器是与全部燃烧空气预混合的无焰燃烧器 , 炉膛出口过量空气系数小 , 燃烧强度高 , 但需要鼓风装置 , 耗电大 , 适用于带有空气预热器的阻力较大的正压锅炉。
3. 鼓风式燃烧器鼓风式燃烧器一般由分配器、燃气分流器和火道组成。
种类较多 , 常用的有旋流式和平流式两
种。
这两类燃烧器的配风器与燃油燃烧器基本相似 , 燃气分流器的基本形式为单管式和多管式。
其结构简单。
燃烧形成的火焰特征与通常旋流式和直流式燃油燃烧器也相似 , 这里不再一一叙述。
以下列举一种常用的燃气燃烧
器的例子。
图 3-48 是周边供气蜗壳式燃烧器。
从图中可知 , 空气通过蜗壳产生强烈旋转 , 后进入内筒继续旋转向前 , 燃气由管子进入内环套 , 从内筒中部和端部的两排小孔喷出、并与高速喷人的空气流强烈混合后进入火道燃烧。
在内筒的进口处的圆周上均布着一排曲边矩形孔 , 一小部分空气从这些小孔通过进入外环套, 作为二次空气在内筒端部环缝流出 , 它有冷却燃烧器头部的作用。
这种燃烧器混合强烈 , 燃烧完善 , 过量空气系数小( α=1 · 05), 但阻力
较大。
4. 进口燃气燃烧器
图 3-49为进口燃气燃烧器构造图。
主要由三部分组成 ,即气系统、风系统和控制系统 o
气系统功能是提供燃烧需要的燃气。
主要由过滤器、稳压器、压力开关、安全阀、电磁阀、流量调节阀、分配器
等组成。
风系统的功能是提供燃烧所需要的一定数量和压力的空气。
: 主要由机壳、风机叶轮、风门、稳焰器 ( 配风盘 ) 、燃烧头、轴、滑杆、风门刻度盘、测压孔、燃烧头调整螺丝等组成。
控制系统的功能使燃烧器按规定的程序工作。
主要由接线端子、穿线孔、控制盒、接触器、热继电器、点火变压器、点火电极、电机 ( 含伺服电
机 ) 、光电管 ( 火焰传感器 ) 等组成。
控制系统的功能使燃烧器按规定的程序工作。
主要由接线端子、穿线孔、控制盒、接触器、热继电器、点火变压器、点火电极、电机( 含伺服电机 ) 、光电管、 ( 火焰传感器 ) 等组成。
