液晶显示屏玻璃基板
液晶显示屏的工艺流程
液晶显示屏的工艺流程液晶显示屏的工艺流程是一项复杂的制造过程，涉及到多种工艺和工序。
以下是一个典型的液晶显示屏的工艺流程。
首先，需要准备一块玻璃基板。
玻璃基板通过一系列清洗、切割和抛光工序，使其表面平整且无杂质。
接下来，将经过处理的玻璃基板进行涂胶。
涂胶工艺是将液晶材料涂覆在玻璃基板上形成液晶层。
涂胶需要精确控制涂胶机的速度和厚度，以确保液晶层的均匀性和质量。
液晶层干燥后，将两块玻璃基板进行对位，形成液晶层的夹层结构。
这一步需要精确控制对位的准确度和交叉角度，以避免出现图像偏移或失真。
接下来，将两块玻璃基板压合在一起。
压合是通过加热和施加适当的压力，使两块玻璃基板牢固地粘合在一起，形成液晶显示屏的结构。
在压合完成后，需要进行电极的制造。
电极是液晶显示屏的关键组成部分，用于控制液晶分子的定向和排列。
电极工艺包括刷涂、曝光和蚀刻等步骤，以形成透明导电层和对电场敏感的像素点。
在电极制造完成后，液晶屏需要进行填充。
填液是将液晶材料注入到液晶屏幕的空腔中，使液晶分子能够在电场作用下改变排列，从而产生可见的图像。
填充完成后，还需要进行调光和颜色滤光片的制造。
调光是通过控制背光的亮度和颜色，以调节液晶显示屏的亮度和色彩效果。
滤光片则用于调节红、绿、蓝三原色的透过率，以实现彩色显示。
最后，对制造完成的液晶显示屏进行测试和封装。
测试工艺是对液晶显示屏进行各项性能指标的测试，确保其质量和功能正常。
而封装是将液晶显示屏和驱动电路封装在一起，以保护显示屏和提供正确的信号输入。
综上所述，液晶显示屏的工艺流程包括玻璃基板准备、涂胶、对位和压合、电极制造、填充、调光和滤光片制造、测试和封装等多个环节。
每个环节都需要精确的操作和控制，以保证液晶显示屏的质量和性能。
液晶显示屏的基本结构和原理
液晶显示屏的基本结构和原理液晶显示屏是一种广泛应用于电子产品中的显示技术，如电视、电脑显示器、手机屏幕等。
它采用液晶材料的光学特性，在电场的作用下改变液晶分子的排列方向，从而控制光的透过和阻挡，实现图像的显示。
本文将详细介绍液晶显示屏的基本结构和原理。
一、液晶显示屏的基本结构液晶显示屏的基本结构包括液晶层、导电层、玻璃基板、偏光膜和背光源。
1. 液晶层液晶层是液晶显示屏最重要的组成部分，它由两层平行排列的玻璃基板夹持，中间填充液晶材料。
液晶材料是一种具有有序排列的分子结构的介质，其分子在没有电场作用下呈现随机排列，而在电场作用下可以沿着电场方向排列，从而改变光的透过和阻挡。
液晶材料按照排列方式不同可以分为向列型液晶和扭曲型液晶等。
2. 导电层导电层位于液晶层的两侧，它是由透明导电材料制成的，如氧化铟锡（ITO）等。
导电层的作用是为液晶层提供电场，使液晶分子能够排列成所需的方向，从而实现图像的显示。
3. 玻璃基板玻璃基板是液晶层的夹持层，它由两块平行的玻璃基板组成。
玻璃基板的表面经过特殊处理，可以增强其光学性能和机械强度。
4. 偏光膜偏光膜是液晶显示屏的重要组成部分，它是由聚酯薄膜制成的，在薄膜上涂覆了一层偏振剂。
偏光膜的作用是将液晶层中的光进行偏振，使其只能沿着特定方向通过。
5. 背光源背光源是液晶显示屏的光源，它位于液晶层的背面。
背光源可以采用冷阴极荧光灯（CCFL）或发光二极管（LED）等，它的作用是为液晶层提供背景光源，使图像能够清晰显示。
二、液晶显示屏的工作原理液晶显示屏的工作原理是基于液晶材料的光学特性和电场效应。
液晶材料具有双折射性，即光线在穿过液晶材料时会发生偏转。
液晶材料在没有电场作用下呈现随机排列，导致光线偏转的方向和角度不一致。
而在电场作用下，液晶材料中的分子会沿着电场方向排列，使得光线偏转的方向和角度一致。
液晶显示屏的显示原理是基于液晶材料的电场效应。
导电层在施加电压时会产生电场，电场会作用于液晶分子，使其沿着电场方向排列，从而改变光的透过和阻挡。
液晶显示屏工作原理
液晶显示屏工作原理液晶显示屏（Liquid Crystal Display，简称LCD）是一种常见的显示技术，广泛应用于各种电子设备中，如手机、电视、电脑等。
本文将介绍液晶显示屏的工作原理。
一、液晶显示屏的基本结构液晶显示屏由多个图层组成，主要包括背光源、偏光层、玻璃基板和液晶分子层等。
下面将逐层介绍其结构和功能。
1. 背光源背光源是液晶显示屏的光源，通常使用的是冷阴极灯管（CCFL）或者LED灯。
它的作用是提供背光，使得整个屏幕能够显示出亮度和色彩。
2. 偏光层液晶显示屏中的偏光层一般包括偏振片和衰减片。
偏振片有两个，一个位于顶部，一个位于底部。
它们的方向互相垂直，使得只有特定方向上的光线可以通过。
衰减片用于调节背光强度。
3. 玻璃基板液晶显示屏的玻璃基板是一个特殊的材料层，其表面涂有透明导电物质。
它在显示屏中起到支持液晶分子层的作用，并提供给液晶层电场。
4. 液晶分子层液晶分子层是液晶显示屏的核心部分，由两块玻璃基板之间夹着的液晶材料组成。
液晶分子的排列方式可以通过电场来调节，从而改变光的偏振方向，实现显示效果。
二、液晶分子的排列方式液晶分子可以分为向列型和扭曲型，它们的排列方式决定了液晶显示屏的工作原理。
1. 向列型液晶分子排列在没有电场作用的情况下，向列型液晶分子呈现平行排列，使得光线无法通过。
当电场加在液晶分子上时，液晶分子会发生扭曲，从而改变光线的偏振方向，使得光线可以通过偏振片。
2. 扭曲型液晶分子排列在没有电场作用的情况下，扭曲型液晶分子呈现螺旋状排列，使得光线可以通过。
当电场加在液晶分子上时，液晶分子会变成垂直排列，从而改变光线的偏振方向，使得光线无法通过偏振片。
三、液晶显示屏的工作过程液晶显示屏的工作过程可以分为两个阶段：调光阶段和调色阶段。
1. 调光阶段在调光阶段，电压被应用在液晶分子层上，通过改变电场强度来调节液晶分子的排列方式。
液晶分子的排列方式决定了光的偏振方向，从而控制光的透过程度。
lcd流程
lcd流程LCD流程是指液晶显示器的制造过程，主要分为玻璃基板制作、薄膜晶体管(TFT)制作、液晶模组制作和测试四个主要步骤。
首先，玻璃基板制作是LCD流程的第一步，也是整个过程的基础。
通过玻璃修边、清洗、上涂和退火，可以制作出平整、清洁的玻璃基板。
然后，将导电层和绝缘层通过蒸发、溅射等方式沉积在玻璃基板上，形成玻璃基板上的电极和绝缘层。
接下来，是TFT制作过程。
首先，在玻璃基板上形成多个引线，这些引线可以连接到晶体管，形成电路。
然后，将一层薄膜沉积在引线上，形成晶体管的栅极。
接着，通过光刻技术将这层薄膜进行蚀刻，形成晶体管的栅极和沟道。
最后，在晶体管的栅极和沟道上沉积一层薄膜，形成源极和漏极。
第三步是液晶模组制作。
首先，将两块TFT基板通过玻璃间隔层粘合在一起，形成液晶显示区域。
然后，在液晶显示区域的上下两面涂敷一层涂层，形成一层固定的液晶层。
接着，在TFT基板的背面上涂敷一层背光模块，以提供显示的光源。
最后，通过FPC连接器将TFT基板和背光模块连接起来。
最后，是测试过程。
液晶显示器在制作过程中，需要进行各种测试来确保质量。
例如，需要测试液晶模组的电压-亮度曲线，以确保显示的亮度和色彩准确。
还需要测试不同温度下的工作性能，以确保显示器在各种环境下正常工作。
最后，还需要执行耐久性测试，以确定液晶显示器的使用寿命。
总之，LCD流程是一个复杂而精密的制造过程，需要经过多个步骤和测试来确保质量和性能。
通过玻璃基板制作、TFT制作、液晶模组制作和测试，可以制造出高质量的液晶显示器。
这些液晶显示器广泛应用于手机、电视、电脑等各种电子设备中，为我们提供高质量的视觉体验。

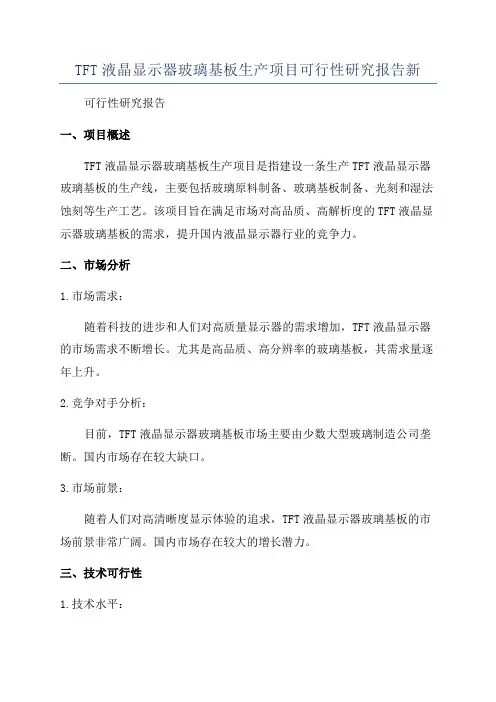

TFT液晶显示器玻璃基板生产项目可行性研究报告新
TFT液晶显示器玻璃基板生产项目可行性研究报告新可行性研究报告一、项目概述TFT液晶显示器玻璃基板生产项目是指建设一条生产TFT液晶显示器玻璃基板的生产线，主要包括玻璃原料制备、玻璃基板制备、光刻和湿法蚀刻等生产工艺。
该项目旨在满足市场对高品质、高解析度的TFT液晶显示器玻璃基板的需求，提升国内液晶显示器行业的竞争力。
二、市场分析1.市场需求：随着科技的进步和人们对高质量显示器的需求增加，TFT液晶显示器的市场需求不断增长。
尤其是高品质、高分辨率的玻璃基板，其需求量逐年上升。
2.竞争对手分析：目前，TFT液晶显示器玻璃基板市场主要由少数大型玻璃制造公司垄断。
国内市场存在较大缺口。
3.市场前景：随着人们对高清晰度显示体验的追求，TFT液晶显示器玻璃基板的市场前景非常广阔。
国内市场存在较大的增长潜力。
三、技术可行性1.技术水平：该项目所涉及的工艺和设备已经在国内外玻璃制造行业得到广泛应用，具备一定的成熟度。
2.技术难点：该项目的技术难点主要在于制备高品质、高分辨率的玻璃基板。
需要精密的设备和工艺控制，对技术人员的要求较高。
四、经济可行性1.投资规模：该项目的总投资规模为X亿元，其中设备投资占比较大。
2.预期收益：根据市场需求量和预期销售价格，预计项目投产后的年产值将达到Y亿元，预计年纳税额为Z亿元。
3.投资回收期：根据预期产值和投资规模，初步计算出该项目的投资回收期为A年。
五、环境可行性该项目所涉及的生产工艺对环境影响较大，需要进行环境影响评价，并采取相应的环境保护措施，确保项目的环境可持续性。
六、风险分析1.市场风险：市场需求不及预期，或者竞争对手迅速崛起，可能对项目的盈利能力产生不利影响。
2.技术风险：项目所涉及的工艺和设备需要高技术支持，技术人员的流失可能对项目带来不利影响。
七、可行性结论根据对项目市场、技术、经济和环境等因素的综合分析，认为TFT液晶显示器玻璃基板生产项目具备一定的可行性。
投资规模适中，市场前景广阔，预期收益可观。
2024年TFT-LCD玻璃基板市场发展现状
2024年TFT-LCD玻璃基板市场发展现状概述TFT-LCD（Thin Film Transistor Liquid Crystal Display）玻璃基板是液晶显示屏的关键组成部分，随着电子消费品市场的不断扩大，TFT-LCD玻璃基板市场也在快速发展。
本文将介绍TFT-LCD玻璃基板市场的现状及其发展趋势。
市场规模TFT-LCD玻璃基板市场在过去几年内保持着稳定的增长。
据统计数据显示，2019年全球TFT-LCD玻璃基板市场规模达到XX亿美元，预计到2025年将增长至XX亿美元，年复合增长率为XX%。
行业发展趋势1.高分辨率需求：随着消费者对显示质量的要求不断提高，高分辨率的需求逐渐增加。
TFT-LCD玻璃基板作为显示器的关键组成部分，需要提供更高的分辨率以满足市场需求。
2.增大尺寸：随着电视、显示器及智能手机等终端设备的屏幕尺寸不断增大，TFT-LCD玻璃基板的尺寸也在不断扩大。
目前，TFT-LCD玻璃基板的尺寸已经从6英寸发展到了10英寸以上。
3.超薄设计：随着消费者对便携性和轻薄设计的追求，TFT-LCD玻璃基板的厚度也在逐渐减薄。
越来越多的厂商致力于研发超薄型TFT-LCD玻璃基板，以满足市场需求。
4.柔性显示技术：柔性显示技术是近年来的热门研究方向，TFT-LCD玻璃基板也开始向柔性化方向发展。
柔性TFT-LCD玻璃基板可以实现弯曲和折叠，为智能手机、可穿戴设备等领域创造更多可能性。
5.非晶硅技术：非晶硅技术是TFT-LCD玻璃基板制造技术的重要发展方向。
非晶硅技术能够提高TFT-LCD玻璃基板的透明度和导电性能，从而提升显示屏的画质和响应速度。
市场竞争格局目前，TFT-LCD玻璃基板市场的竞争格局较为激烈，主要的竞争对手包括日本旭硝子、韩国庆硕、中国辽宁成盛等公司。
这些公司拥有先进的制造技术和大规模生产能力，能够提供高质量的TFT-LCD玻璃基板，并在全球范围内寻找合作伙伴拓展市场。
基板玻璃在显示器件中的应用
基板玻璃在显示器件中的应用随着科技的不断进步，显示器件在我们的生活中扮演着越来越重要的角色。
而基板玻璃作为显示器件中不可或缺的组成部分，其应用范围也越来越广泛。
本文将介绍基板玻璃在显示器件中的应用，包括液晶显示器、有机发光二极管（OLED）显示器和微型投影仪等方面。
液晶显示器是目前最常见的显示器件之一。
其由若干层组成，而基板玻璃则作为其中最重要的层之一。
基板玻璃主要用于支撑液晶物质和导电层，确保显示器的正常运行。
同时，基板玻璃的平整度和透明度也对显示效果产生着重要影响。
高质量的基板玻璃可以提供更好的平整度和透光性，从而使显示的画面更清晰、更亮丽。
此外，基板玻璃还具有较高的化学稳定性和导热性能，在长时间使用中能够保持稳定的性能，并且对于液晶显示器尺寸的增大而言，基板玻璃的物理性能是保证显示器质量和耐用性的重要因素之一。
除了液晶显示器，有机发光二极管（OLED）显示器也非常受欢迎。
相比传统液晶显示器，OLED显示器具有更高的对比度、更快的响应速度和更大的可视角度。
而基板玻璃则在OLED显示器中扮演着关键的角色。
OLED显示器的制造过程需要将有机发光层和导电层蒸发或溅射在基板玻璃上。
因此，基板玻璃要求具备较高的导电性能和平整度，以保证OLED显示器的性能和稳定性。
值得一提的是，由于基板玻璃的柔韧性和可弯曲性强，OLED显示器也可以实现柔性屏幕的设计，从而满足消费者对于更轻薄、便携的产品需求。
另外，基板玻璃还可以应用在微型投影仪中。
微型投影仪是一种以微型化为目标的显示器设备，通过光学投影技术将影像放大并投射到屏幕上。
在微型投影仪中，基板玻璃作为反射镜和透明传导介质的载体，兼具高温抗性和优异的光学特性。
基板玻璃的平整度决定了投影仪的成像质量，而其传导率和折射率则决定了投影仪的亮度和清晰度。
因此，优质的基板玻璃能够提供更高的显示效果和视觉体验，使微型投影仪更加逼真和独特。
综上所述，基板玻璃在现代显示器件中扮演着重要的角色。
lcd屏的结构和工作原理
lcd屏的结构和工作原理LCD（Liquid Crystal Display）屏是一种广泛应用于电子产品中的显示技术，其结构和工作原理是实现显示功能的关键。
一、LCD屏的结构LCD屏的结构主要包括液晶层、电极层、玻璃基板和偏光层等组成部分。
1. 液晶层：液晶层是LCD屏的核心部分，由液晶分子构成。
液晶分子具有特殊的光学性质，可以通过外界电场的作用改变其排列状态，从而实现光的传递和控制。
2. 电极层：电极层是液晶层的上下两个平行层，通过施加电压来控制液晶分子的排列状态。
电极层一般由ITO（Indium Tin Oxide）薄膜制成，具有优良的导电性能。
3. 玻璃基板：玻璃基板是液晶屏的支撑结构，承载着液晶层和电极层。
玻璃基板通常采用高度透明的玻璃材料，保证光线能够透过。
4. 偏光层：LCD屏中通常包含两个偏光层，分别位于玻璃基板的上下两侧。
偏光层的作用是过滤光线，使只有特定方向的光线能够通过。
二、LCD屏的工作原理LCD屏的工作原理基于液晶分子的光学特性和电场的作用，通过控制电场的变化来控制液晶分子的排列状态，从而实现光的传递和控制。
1. 液晶分子的排列：液晶分子在没有电场作用时呈现无序排列状态，无法传递光线。
当外界施加电场时，液晶分子会按照电场的方向进行排列，形成有序的结构。
2. 光的传递：液晶分子排列后，会改变光线的偏振方向。
经过第一个偏光层的滤波，只有特定方向的光线能够通过。
然后通过液晶层，光线的偏振方向会根据液晶分子的排列状态发生变化，进而控制光线的透过程度。
3. 电场控制：通过控制电极层施加的电压，可以改变液晶分子的排列状态。
当电压为零时，液晶分子呈现无序排列，光线无法透过，显示为黑色。
当施加适当的电压时，液晶分子排列有序，光线能够透过，显示为亮色。
4. 色彩显示：LCD屏通常采用三原色原理来显示彩色图像。
通过在液晶层中加入RGB（红、绿、蓝）三种颜色的滤光片，控制液晶分子的排列状态来实现不同颜色的显示。
