进度计划较常见的表示方法
14.工程项目进度计划的表示方法
14.⼯程项⽬进度计划的表⽰⽅法⼯程项⽬进度计划的表⽰⽅法概括时讲，编制⼯程项⽬进度计划⼀般可借助于两种⽅式，即⽂字说明与各种进度计划图表。
其中，常⽤的进度计划因素包括：(1)横道图横道图⼜称⽢特图（Gantt），是应⽤⼴泛的进度表达⽅式，横道图通常在左侧垂直向下依次排列⼯程任务的各项⼯作名称，⽽在右边与之紧邻的时间度度表中则对应各项⼯作逐项绘制道线，从⽽使每项⼯作的起⽌时间均可由横道线的两个端点来得以表⽰。
⽤横道图编制⼯程项⽬进度计划，其特点是：●直观易懂，易被接受。
●可形成进度计划与资源资⾦使⽤计划和各种组合，使⽤⽅便。
●不能明确表达⼯程任务各项⼯作之间的各种逻辑关系。
●不能表⽰影响计划⼯期的关键⼯作。
●不便于进⾏划划的各种时间参数计算。
●不便于进⾏计划的优化、调整。
●鉴于上述特点中的不⾜之处，横道图⼀般便适⽤于简单、粗略的进度计划编制，或作为⽹络计划分析结果输出形式。
（2）斜线图斜线图，是将横道图中的⽔平⼯作进度线改绘为斜线，在图左侧纵向依次排列各项⽬⼯作活动所处的不同空间位置，在图右侧时间进度表中斜向画出代表各种不同活动的⼯作进度直线的⼀种与横道图含义类似的进度图表。
斜线图⼀般仅⽤于表达不同施⼯种上各项⼯作连续作业，即流⽔施⼯组织⽅式的进度计划安排。
其主要特点包括：●斜线图⼀般仅⽤于表达不同施⼯程上各项⼯作连续作业，即流⽔施⼯组织⽅式的进度计划安排。
其主要特点包括：●可明确表达不同施⼯过程之间分段流⽔、搭接施⼯情况。
●可直观反映相邻两施⼯过程之间的流⽔步距。
⼯作进度直线斜率可形象表⽰活动的进展速率。
●不⾜之处与横道图类同。
（3）线型图线型图，是利⽤⼆维直⾓坐标系中的直线、折线或曲线来表⽰完成⼀项⼯作量所需时间，或在⼀定时间内所完成⼯程量的⼀种进度计划表达⽅式。
⼀般分为时间-距离图和时间-速度图等不同形式。
⽤线型图表⽰⼯程项⽬进度计划，其特点是：●概括性强，效果直观。
●绘图操作较困难。
●易产⽣阅读不便问题。
施工进度表示方法1
建设项目进度管理的方式以横道图和网络图最为常见。
横道图具有直观、简洁、静态的特点，因而更多应用于基层项目管理人员。
网络图则由于全面、深入、动态，加之可进行最早可能开始时间、最迟必须开始时间、总时差及自由时差等时间参数计算，确定关键线路，便于计算机管理，应用范围更广。
流水施工•概念：是指在各施工过程连续施工的条件下，把各施工过程最大限度地相互搭接起来,以提高效率，最大限度地节约时间。
•流水施工参数：•施工过程数（n）：（工艺参数）指施工时划分的最小对象。
一幢建筑物等的建造过程，通常是由许多施工过程（如挖土、混凝土垫层、支模、扎筋、混凝土等）所组成。
•施工段数（m）：（空间参数）指整体建筑物（群）或构筑物施工时在空间上划分的各个部分。
•工作持续时间：一项工作从开始到完成的时间。
•流水节拍（t）：是指一个作业队在一个施工段上完成全部工作的时间。
它与投入该施工过程的劳动力、机械设备和材料供应的集中程度有关。
流水节拍决定着施工的速度和施工的节奏性。
•流水步距（k）：是指两个相邻的作业队，在保持其工艺先后顺序、满足连续施工要求和时间上最大搭接的条件下，相继投入流水施工的最小时间间隔，一般通过计算才能确定。
•流水施工工期（T）：施工对象全部施工任务完成的总时间。
•组织流水施工的主要步骤：•施工过程数（n）确定施工段数（m）流水节拍（t）•流水步距（k）流水施工工期（T）等节奏流水施工•特点：•1、每一个作业队在各施工段上的流水节拍是相等的。
则：•t1= t2=…= t n =t=常数•2、由于流水节拍相等，因此各施工过程的施工速度是一样的，两相邻施工过程的流水时间（流水步距）应等于一个流水节拍。
即•k1= k2=…= k n =t=常数•等节奏流水施工工期：•T=（m×r+n－1）×k•r—建筑物层数案例某建设项目由四幢同类型房屋组成，其基础施工过程有四项：挖土—垫层—砖基—回填土，每个施工过程由一个专业施工队承担，其流水节拍均为两天，试组织等节奏专业流水，并说明其特点。
项目管理进度计划计算方法--网络图法(单代号、双代号)
项目管理进度计划计算方法--网络图法一、双代号网络图的概念如果用一条箭线来表示一项工作，将工作的名称写在箭线上方，完成该项工作所需要的时间注在箭线下方，箭尾表示工作的开始，箭头表示工作的结束，在箭头和箭尾处分别画上圆圈并加以编号，称为双代号。
双代号网络图的组成——工作（箭线）、节点、路径工作（箭线）是指一项需要消耗人力、物力和时间的具体活动过程，也称工序、作业，用箭线表示工作。
（一）箭线(1)一根箭线表示一项工作或表示一个施工过程。
(2)一根箭线表示一项工作所消耗的时间和资源，分别用数字标注在箭线的下方和上方。
(3)在无时间座标的网络图中，箭线的长度不代表时间的长短，画图时原则上是任意的，(4)箭线的方向表示工作进行的方向和前进的路线，箭尾表示工作的开始，箭头表示工作的结束。
(5)箭线可以画成直线、折线。
1、双代号网络图中工作的性质双代号网络图中的工作可分为实工作和虚工作。
双代号网络图中表示一项工作的基本形式双代号网络图中虚工作的表达形式虚工作在双代号网络图中起着正确表达工序间逻辑关系的重要作用2.双代号网络图中工作间的关系双代号网络图中工作间有紧前工作、紧后工作和平行工作三种关系。
1. 紧前工作：紧排在本工作之前的工作称为本工作的紧前工作。
2. 紧后工作：紧排在本工作之后的工作称为本工作的紧后工作。
本工作和紧后工作之间可能有虚工作。
3. 平行工作：可与本工作同时进行称为本工作的平行工作。
（二）节点和编号在双代号网络图中，节点用圆圈“○” 表示。
它表示一项工作的开始时刻或结束时刻，是工作的连接点。
节点不需要消耗时间和资源。
1.节点的分类（圆圈）一项网络计划的第一个节点，称为该项网络计划的起始节点，它是整个项目计划的开始节点；一项网络计划的最后一个节点，称为终点节点，表示一项计划的结束。
其余节点称为中间节点。
2.节点编号（圆圈里的数字）为了便于网络图的检查和计算，需对网络图各节点进行编号。
节点编号的基本规则：(1) 节点编号必须满足二条基本规则：1.箭头节点编号大于箭尾节点编号，因此节点编号顺序是：箭尾节点编号在前，箭头节点编号在后，凡是箭尾节点没编号，箭头节点不能编号；2.在一个网络图中，所有节点不能出现重复编号，编号的号码按自然数顺序进行。

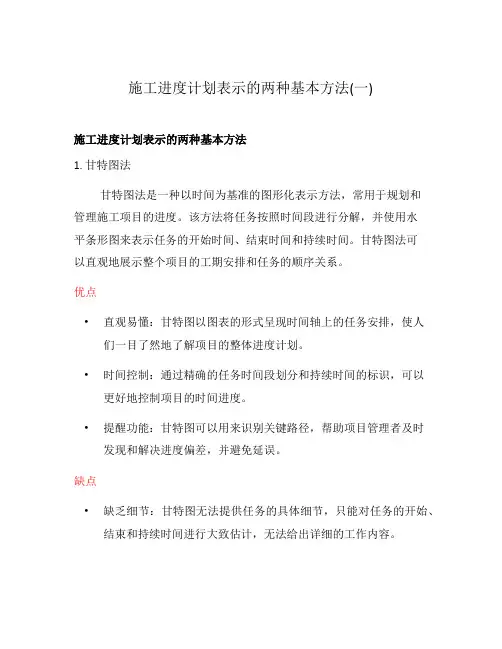

施工进度计划表示的两种基本方法(一)
施工进度计划表示的两种基本方法(一)施工进度计划表示的两种基本方法1. 甘特图法甘特图法是一种以时间为基准的图形化表示方法，常用于规划和管理施工项目的进度。
该方法将任务按照时间段进行分解，并使用水平条形图来表示任务的开始时间、结束时间和持续时间。
甘特图法可以直观地展示整个项目的工期安排和任务的顺序关系。
优点•直观易懂：甘特图以图表的形式呈现时间轴上的任务安排，使人们一目了然地了解项目的整体进度计划。
•时间控制：通过精确的任务时间段划分和持续时间的标识，可以更好地控制项目的时间进度。
•提醒功能：甘特图可以用来识别关键路径，帮助项目管理者及时发现和解决进度偏差，并避免延误。
缺点•缺乏细节：甘特图无法提供任务的具体细节，只能对任务的开始、结束和持续时间进行大致估计，无法给出详细的工作内容。
•仅适用于小规模项目：甘特图对于复杂的大型项目来说，很难清晰地表示出各个任务之间的复杂依赖关系，导致项目管理的难度增加。
2. 网络计划法网络计划法也是项目管理中常用的一种进度计划表示方法。
它采用节点和箭头的方式表示任务和任务之间的逻辑关系，可以清晰地展现任务之间的先后顺序和依赖关系。
网络计划法包括两种基本类型：PERT网络和关系矩阵网络。
PERT网络PERT网络（Program Evaluation and Review Technique）是一种以事件为中心的图形化表示方法。
它将项目划分为一系列的事件和活动，使用箭头表示活动，箭头上标注有活动的持续时间。
PERT网络可以帮助管理者确定项目的关键路径，预测项目完成时间，并对项目进度进行优化调整。
关系矩阵网络关系矩阵网络（Precedence Diagramming Method）是一种以活动为中心的图形化表示方法。
它通过箭头和节点，清晰地表示了各个活动之间的逻辑关系，比如“先于”、“紧接着”等。
关系矩阵网络可以帮助管理者分析活动的先后顺序和关联关系，帮助项目团队更好地安排工作流程。
工作计划中的进度跟踪方法
工作计划中的进度跟踪方法在工作计划中，进度跟踪方法是一种关键的管理工具，它可以帮助团队有效地监测和控制项目的进展情况，以确保项目按计划顺利进行。
本文将介绍几种常用的进度跟踪方法，包括甘特图、里程碑、关键路径分析和工作包分解。
一、甘特图甘特图是一种直观的进度跟踪方法，通过图形化的方式展示任务的开始时间、结束时间和持续时间。
在甘特图中，横轴表示时间，纵轴表示任务，每个任务用条形图表示。
通过观察图表，团队成员可以清晰地了解每个任务的起止时间和重要程度，从而及时调整工作计划，确保项目进度的准确跟踪。
二、里程碑里程碑是工作计划中的关键节点，通常代表项目中的重要阶段或关键时间点。
通过设立里程碑，并制定相应的完成日期，团队可以将整个项目的进度细分为若干个关键点，以便跟踪和评估项目的进展情况。
在进度跟踪过程中，每当达到一个里程碑，团队就可以及时回顾和调整计划，确保项目按时交付。
三、关键路径分析关键路径分析是一种用于确定项目关键路径并跟踪项目进度的方法。
关键路径是指整个项目中时间最长、对项目完成时间具有最大影响的一条路径。
通过分析项目中的前置任务、依赖关系和持续时间，团队可以确定关键路径，并据此制定相应的进度计划。
在项目执行过程中，团队可以通过跟踪关键路径上的任务，及时发现和解决问题，确保项目不偏离预期的进度。
四、工作包分解工作包分解是一种将项目分解为更小、更具体任务的方法。
通过将整个项目划分为多个工作包，并为每个工作包设定清晰的目标、截止日期和负责人，团队可以更好地跟踪和管理项目进度。
在进度跟踪过程中，团队可以根据每个工作包的完成情况，及时调整资源分配和工作安排，确保项目按时完成。
综上所述，工作计划中的进度跟踪方法对于项目的顺利进行至关重要。
通过合理运用甘特图、里程碑、关键路径分析和工作包分解等方法，团队可以全面了解项目的进展情况，及时调整计划，确保项目按时交付。
在实际应用中，团队可以根据具体情况选择适合的进度跟踪方法，并灵活运用，以达到最佳的项目管理效果。
建筑工程项目进度计划的表达方式
建筑工程项目进度计划的表达方式下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!建筑工程项目进度计划的表达方式主要有以下几种，每种方式都有其特点和适用场景，以便项目管理者根据实际情况选择最合适的工具来规划和监控项目进度：1. 甘特图（Gantt Chart）：- 甘特图是最常用的进度计划表示方法之一，它以图形化的方式展示项目各项活动的起止时间、持续时间和相互之间的依赖关系。
工程项目进度计划的表示方法
2．网络图
网络图由箭线和节点组成，用来表示工作流程的有向性和有 序性，有双代号网络图和单代号网络图之分，如图5-5所示。
（a）双代号网络图
（b）单代号网络图ቤተ መጻሕፍቲ ባይዱ
图5-5 某钢筋混凝土工程的进度设计（网络图）
3．网络计划的优点
与横道图计划比较，网络计划有下列优点。
① 网络计划把一项工程中的各项工作作为一个有机整体统筹进 行安排，能全面而清楚地表达出各项工作之间的先后顺序、相 互联系和相互制约的关系。如图5-5中浇注混凝土1必须在绑扎 钢筋1之后进行，与其他工作无关，而浇注混凝土2又必须在绑 扎钢筋2和浇注混凝土1之后进行等。 ② 在网络计划中通过时间参数的计算，可在名目繁多，错综复 杂的计划中找出对全局有影响的关键工作和关键线路，从而使 计划管理者能够采取技术组织措施，集中力量抓住主要矛盾， 确保工程按期完工。
工程项目管理
4．网络计划技术的适用范围
网络计划技术适用于工程项目计划管理，特别适用于对大 型、复杂、协作广泛的项目实行进度控制。就工程项目领域而 言，它既适用于单体工程，又适用于群体工程；既适用于土建 工程，又适用于安装工程；既适用于部门计划，又适用于企业 的年、季、月度计划，既适用于肯定型的计划，又适用于非肯 定型的计划。
③ 利用网络计划中某些工作的时间储备，可以合理地安排人力、 物力和资源，达到降低工程成本的目的，即计划管理者可根据工 程中非关键工作具有的机动时间，知道从哪里下手去缩短工期， 怎样更好地使用人力和设备，达到挖潜力、保重点、缩短工期的 目的。 ④ 通过网络计划的优化，能从若干可行方案中找出最优方案，还 可以合理地进行资源优化配置，取得好、快、省的全面效果。 ⑤ 网络计划方法有普遍的适用性，特别对复杂的大型项目更显出 它的优越性。对于复杂的网络计划，网络图的绘制、分析、优化 和使用往往可以借助于计算机来进行。
施工进度计划的编制方法
施工进度计划的编制方法工程建设是一个系统工程，要完成一项建设工程必须协调布置好人、财、物、时、空，才能保证工程按预定的目标完成。
当人、财、物一定的条件下,合理制定施工方案,科学制定施工进度计划，并统揽其他各要素的安排，是工程建设的核心.同时对于提高施工单位的管理水平，都具有十分重要的现实意义.常见的编制方法有:1、横道图最常见而普遍应用的计划方法就是横道图。
横道计划图是按时间坐标绘出的，横向线条表示工程各工序的施工起止时间先后顺序，整个计划由一系列横道线组成。
它的优点是易于编制、简单明了、直观易懂、便于检查和计算资源,特别适合于现场施工管理。
但是,作为一种计划管理的工具，横道图有它的不足之处。
首先，不容易看出工作之间的相互依赖、相互制约的关系;其次,反映不出哪些工作决定了总工期，更看不出各工作分别有无伸缩余地（即机动时间)，有多大的伸缩余地；再者，由于它不是一个数学模型,不能实现定量分析，无法分析工作之间相互制约的数量关系；最后，横道图不能在执行情况偏离原订计划时，迅速而简单的进行调整和控制，更无法实行多方案的优选。
2、网络计划技术与横道图相反，网络计划方法能明确地反映出工程各组成工序之间的相互制约和依赖关系，可以用它进行时间分析，确定出哪些工序是影响工期的关键工序，以便施工管理人员集中精力抓施工中的主要矛盾,减少盲目性.而且它是一个定义明确的数学模型,可以建立各种调整优化方法,并可利用电子计算机进行分析计算.在实际施工过程中，应注意横道计划和网络计划的结合使用。
即在应用电子计算机编制施工进度计划时,先用网络方法进行时间分析，确定关键工序，进行调整优化，然后输出相应的横道计划用于指导现场施工。
施工进度计划的编制程序与方法1、横道图的编制程序（1)将构成整个工程的全部分项工程纵向排列填入表中；(2）横轴表示可能利用的工期；（3)分别计算所有分项工程施工所需要的时间；（4)如果在工期内能完成整个工程，则将第(3)项所计算出来的各分项工程所需工期安排在图表上，编排出日程表。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
进度计划较常见的表示方法
进度计划是项目管理中非常重要的工具，它能够帮助项目团队合理安排工作，提高工作效率。
在实际应用中，有多种方法可以用来表示进度计划，本文将介绍其中较常见的几种表示方法。
一、甘特图
甘特图是一种以时间为基准的进度计划图表，通过横轴表示时间，纵轴表示任务，用横条来表示任务的开始时间、完成时间和持续时间。
甘特图直观清晰地展示了项目的时间安排和任务进度，可以帮助团队成员更好地掌握项目的整体进展情况。
二、里程碑计划
里程碑计划是一种将项目划分为若干个关键节点的进度计划方法。
每个节点都代表项目中的重要事件或阶段，通过设立里程碑可以更好地跟踪项目进度，及时发现和解决问题。
里程碑计划通常以文字形式展示，可以清晰地指明每个节点的完成时间和相关要求。
三、网络图
网络图是一种通过箭头和节点来表示任务之间逻辑关系的进度计划方法。
节点代表任务的开始或完成时间，箭头代表任务间的依赖关系。
网络图能够清晰地展示任务之间的先后关系和并行关系，帮助团队成员更好地协调工作，提高项目的整体效率。
四、日程表
日程表是一种以时间为主线的进度计划表格，通过列出任务、开始时间、完成时间和持续时间等信息，清晰地展示了项目的时间安排和任务进度。
日程表通常以表格形式呈现，可以根据需要添加其他相关信息，如负责人、资源需求等，帮助团队成员更好地了解任务的具体要求。
五、决策树
决策树是一种通过树形结构来表示任务执行过程和决策路径的进度计划方法。
通过对每个决策点进行判断和选择，可以明确任务的执行顺序和依赖关系。
决策树能够帮助团队成员更好地规划工作，预测和解决潜在的问题，提高项目的执行效率。
六、打卡表
打卡表是一种以时间为基准的进度计划表格，通过列出日期、任务和完成情况等信息，清晰地展示了项目的执行进度。
打卡表可以帮助团队成员按时完成任务，及时发现和解决问题，保证项目的顺利进行。
进度计划是项目管理中不可或缺的工具，不同的表示方法适用于不同的项目需求和团队特点。
在实际应用中，可以根据实际情况选择合适的方法，并结合其他工具和技术，有效地管理和控制项目进度，保证项目的顺利进行。
