深度剖析：陶瓷喷墨打印机结构
深度剖析：陶瓷喷墨打印机结构
陶瓷喷墨打印机的发展迅速是一个不争的事实，放眼陶业内，早已是处处皆是喷墨打印机的现状，到现在为止市场上已经有超过十个品牌分别占有不同市场了，由于不同品牌推出的时间不同，设计的侧重点有异，再加上不同品牌有不同的经验。
所以到目前为止，不同品牌的机器的外形、结构是不一样的，有的还相差很大，为意欲购买和使用喷墨机的业内人士带来一些困扰，但万变不离其宗，一般来说，喷墨机结构无非就是那几大部分，在此，东莞基汇将多年来对这一设备的研究做一次系统梳理，希望能给读者提供参考。
一、瓷砖输送机构
它主要由电机(一般是伺服电机，也有用普通电机加编码的)、减速机、主动辊筒、从动辊筒、送砖皮带(一般是平皮带)，送砖平台等组成。
这里要说明的是，在皮带的选择方面，除了如辊筒印花机皮带的高精度、高强度、耐温性、耐疲劳等性能要求外。
由于喷墨机所用的墨水是由多组分的有机溶剂加无机色粉组成。
而到目前为止，不同品牌推出的墨水采用的溶剂是有所不同的。
因此，要尽量选用抗溶剂能力强、范围宽的皮带(特别是表层)。
否则会因为皮带表面的变形而影响精度，或者降低皮带的使用寿命(正常一般为2~3年)。
在平台的设计方面，它主要的技术要求与辊筒机差不多：平整、耐磨、耐腐蚀。
目前，不同的品牌的平台设计有所不同，有的是直接使用原辊筒机的平台(一般是不锈钢)，如System、希望、CRETAPRINT等。
有的是用钢件焊接再机加工而成，如DURST、新景泰(彩神)等。
前者轻巧美观，后者稳重可靠，各有优点。
二、喷头系统
喷头是目前陶瓷喷墨打印机最核心、所占成本最高、最重要、技术含量最高的部件。
由于数码喷绘技术在陶瓷喷墨机出现前已经在其他行业应用多年。
所以国际上喷头的品类是很多很常见的，广告画、标语机、写真机、办公用的喷墨机等都有使用。
但由于陶瓷墨水的特殊性(之前的一般是有机墨水，密度低、分散性好)和陶瓷喷墨机的工作环境较恶劣，所以，不是所有喷头都适用于陶瓷喷墨机。
目前成功应用于陶瓷打印机的喷头品种不多，主要有英国的“赛尔”、美国的“北极星”、日本的“精工”三大品牌。
“赛尔”是应用最早的，“北极星”由于具有钢结构，易维护、高速、喷距长、供货足等优点，近几年也被不少的品牌
机器选用，如DURST及国内的几个品牌都在使用。
“精工”与“赛尔”属相似技术，但由于相比欧美产品它在欧洲的使用率较低，所以目前未被大量选用。
由于追求大产量(每天单线一般5000~10000m2)，所以每台陶瓷喷墨机所用的喷头数量是很多的。
如350宽的机器，标准四色选用“赛尔”时要用20个，选用“北极星”时要40多个。
就目前的经验来看，以上提到的几种喷头都是可用的，也各有一些优缺点。
而不管选用那种喷头，科学维护是关键，否则会出现喷头喷孔大量堵塞而作废。
这样损失就很大(目前喷头的终端价格一般为3~5万人民币一个)。
另一方面，喷头的安装方式也有两种，其一是将所有喷头安装在同一个安装板上(如Kerajet、System、希望)、其二是将每个颜色的喷头分别安装在独立的安装板上，而且该安装板可以独立拉出皮带外，以方便喷头作人工清洁。
三、供墨系统
陶瓷喷墨机供墨系统的作用是给喷头提供持续、稳定均质的墨水，确保喷头工作的持续稳定。
它与辊筒印花机的供釉系统有相似的地方。
它一般由储存及搅拌桶、抽墨泵、外循环泵、墨盒、一级和二级过滤器，负压系统、恒温系统等组成。
这些设置，主要是因为喷头的孔径是很小的(微米级)，为了喷射稳定，墨水的粘度必须恒定，陶瓷墨水的溶剂与溶质的比重差别很大易沉淀等原因。
同时，因为喷孔堵塞是陶瓷喷墨机最重要的常见故障及损坏原因，所以一般来说，供墨系统都设计成全封闭的，以减少灰尘的进入。
另外值得注意的是，如前文所述，由于目前不同品牌的墨水所采用的溶剂品种不尽相同，所以，在选用墨水上机之前，必须要认真做好供墨系统中与墨水接触的管路、过滤器、供墨泵等部件与墨水相溶性的测试(具体做法在这不详述)。
以确保所用构件不被墨水“溶掉”或降低其寿命以致因此堵塞喷头。
同时，不同型号、品牌的文章来源于华夏陶瓷网喷头对墨水的粘度等指标的适应也不尽相同，应在使用前做好测试。
并与墨水供应商、设备制造商做好沟通。
四、控制系统及操作系统
本系统的作用是实施输送皮带、喷头、供墨系统等的综合控制，使其按预设的数据同步运行，喷射出精确的图案。
在本系统中，输送皮带的控制属于很成熟的技术，在辊筒印花机中已有多年的应用经验;而单个喷头的控制技术在数码喷绘行业应用也十分成熟;供墨系统与传统的数码喷绘设备也较为相似。
所以，多
喷头组合控制，并使之与皮带的运行同步是本设备技术的关键。
在这方面，因为国内有多年的数码设备制造技术和经验可以供鉴，这些硬件和软件技术早已达到国际先进水平。
所以，尽管起步晚，国产设备赶上进口设备是必然的。
而且比之前消化压机、窖炉、辊筒机要快得多。
这也是今年广州展会上喷墨机忽如一夜春风来的原因。
在这需要说明的是，喷墨打印机只是一个图像的输出(打印)设备。
你给它什么数据(图稿)，它就把它转化成点喷出来。
所以，要打出精美的图案的前提是给机器输入足够精度和色彩的图稿，否则再好的机器也没办法用一个不好的图稿打出一个精美的图案来。
另一个常识性的问题是，喷墨机只会按预设的程序把墨水喷出来，它对烧成后的颜色是完全不负责任的。
虽然我们可以通过做“ICC”把设计颜色与烧成颜色作校正处理，使两者尽量接近。
但陶瓷工艺的复杂性(坯体、釉料、施釉工艺、窖炉等的不稳定性)比之前所有使用数码喷绘设备的其它行业都难于掌握。
因此，尽管数码喷墨机可以提供比其它印刷机器更可靠统一的图案效果，但这并不等于保证可以提供稳定的产品颜色和层次，还是需要用户从原材料管理、设备管理、生产管理等各方面加强才能达到目的，特别是在一次烧成工艺或高温烧成的生产线上。
五、恒温、恒湿、除尘系统
这系统设置的目的是为机器工作提供一个最适合其工作的环境，以减少喷头外部引起的堵塞，以及使墨水喷头等主要零件处于最佳的工作状况，使机器长时间稳定运行、不拉线。
鉴于陶瓷车间的环境恶劣(高温、湿度大、灰尘大)，至目前，几乎所有喷墨机供应商都要求用户为其做一个与车间分隔的房间。
对于房间的要求，据笔者的经验主要是以下三点：正压(可用外置风机产生);恒温恒湿(可安装空调达到，一般要求室温在25~30℃左右);防尘(可在进喷墨房前安装足够的吹风管给瓷坯“洗尘”、“去湿”)。
为了减少对喷墨房环境的依赖，一般喷墨机也会设计有密封性较好的防尘罩，以防止外部灰尘落入机器喷射区域。
有些品牌，如DURST，新景泰(彩神)还自带了完善的内部除尘、恒温、恒湿系统，以减少外部环境变化对机器连续生产的影响，实际使用时延长了清洗喷头的间隔时间，效果良好。
但无论如何，加强喷墨房的清洁管理都是十分重要的。
六、喷头自动清洁系统
由于灰尘无法完全清除，喷出的墨点有部分会“飞”起来粘附在喷头的表面或挂积在附近机件上;喷头内部也有可能因长时间使用而产生局部沉积使喷孔堵塞。
所以定时的喷头清洁是免不了的。
为了减少人工清洁的劳动强度，陶瓷喷墨机都设有自动清洁系统，它一般由墨盘、墨盘输送系统、刮片或吸咀、真空泵及管路等组成。
可以自动完成整个清洁过程，每次清洁需时5~10min。
而清洁的间隔时间可以根据实际情况设置，使机器自动执行。
一般短的1~2h一次，长的4~8h 一次。
一般来说图稿喷墨量越大越易引起堵塞和挂墨，清洁的密度要越大。
当然延长连续(不清喷头)的工作时间，是一台喷墨机的重要技术指标，也是喷墨机产品的努力方向之一。
这里需要补充的是，使用自动清洁系统并不能确保喷头完全恢复到不堵塞状态，所以当使用了自洁程序还有拉线时，一般只有用人工清洁或“压墨”的方法补充。
随着陶瓷喷墨机不断地投入使用，怎样的结构和选件最适合陶瓷生产工艺的要求以及墨水的性能，将很快形成共识。
所以笔者认为喷墨机的细节结构将会趋于接近，而外型将保留各具特色。
而与之相关的不同品牌的陶瓷墨水性能也趋于相近，使墨水的互换性更好，机器适应墨水的能力更强。
这更利于喷墨机的大面积普及，利于社会分工，利于陶瓷行业综合成本的降低。
喷墨打印机原理
EPSON 喷墨打印机工作原理介绍2010-10-25 17:54:02 来源：深圳特区鑫帮实业有限公司EPSON采用独创的多层压电式(MACH)喷墨技术，这种方式在色彩稳定性上显示了优异的性能。
采用墨盒与喷头分离的结构，耗材相对比较低廉，是目前国内市场四大品牌中占有率最大的品牌，也是市场上的主流打印机。
LT wO$p)\\&y中国喷墨论坛-喷墨技术应用-数码影像-数码印刷-数码印花但是在喷墨打印机中，喷头、墨盒及其相应的墨水循环系统是最为关键的部件，这是它区别于针式打印机和其他击打式打印机的主要部分，并且喷墨打印机最常见的故障是"堵头"或打印不畅，其主要故障源都在这几个关键部件中。
.pV4i ["rFt喷头结构:由MLP、空间、墨水供给管、震动板、过滤器、喷嘴板和喷嘴组成。
其中MLP(Multilaver Piezoelectric)是多层压电元件;空间用于储存由墨盒而供给的墨水;过滤器对墨水起过滤作用。
t)l'h"_0N/g(mU?C]?b压电式喷墨打印机：喷头内装有墨水，在喷头上下两侧各装有一块压电晶体，在压电晶体上施加脉冲电压，使其变形后产生压力，从而挤压喷头喷出墨滴，每个喷头上的压电晶体通过电路连到打印机数据形成电路。
所有喷嘴的喷墨管道连到一个墨水盒，为了避免墨水干涸及灰尘堵塞喷嘴，在喷头部装有一块挡板，不打印时盖住喷嘴，在喷嘴的头部还有一块保持恒温的喷嘴导致孔板，用以保持喷嘴头部的温度不变，从而使打印出来的点阵大小不受环境温度的影响。
中国喷墨论坛-喷墨技术应用-数码影像-数码印刷-数码印花+Rr%_q(BS以下分为平常状态和喷射状态予以叙述中国喷墨论坛|数码印花|纺织喷墨印花|喷墨打印机|打印机维修|数码影像|热转印|热升华|耗材|打印耗材|打印机墨水|打印机|填充墨水|兼容墨水|喷绘墨水|散装墨水|清通剂|墨盒|ink|热转印|热升华|纺织品印花|喷墨印花|灌墨|加墨|烫画|喷墨印刷|彩色喷墨打印机|爱普生喷墨打印机|惠普喷墨打印机|epson喷墨打印机|佳能喷墨打印机|联想喷墨打印机fn!\\2R}!Z1)平常状态在平常状态时，附着在空间背上的MLP元件没有施加电荷，内部空间的墨水压力保持在恒定水平。
表面张力、粘度在陶瓷喷墨中起的作用、原理及解决方案
表面张力、粘度在陶瓷喷墨中起的作用、原理及解决方案陶瓷装饰用喷墨打印墨水是通过喷墨打印的方式施在待装饰陶瓷制品上，经过800 ℃以上烧制后起装饰作用的液态物料。
陶瓷墨水分类，按结构分，可以分为水基型和有机溶剂型陶瓷墨水。
按颜色分，可以分为黄、粉红、红棕、蓝、黑等颜色。
陶瓷墨水有三方面的要求，第一，满足喷墨打印的要求：粘度、表面张力、粒度分布等;第二，满足高温烧成显色：色差;第三，其他参数：pH值、固含量、稳定性等。
本文主要分析表面张力、粘度在陶瓷喷墨中起的作用。
在陶瓷喷墨打印过程中，影响墨水最终打印效果有两个状态：墨水飞出喷头瞬间的形状和墨水在底釉上的铺展。
当墨水飞出喷头时，若表面张力过大，容易出现墨滴拖尾的现象，造成拉线问题；若表面张力过小，墨水喷出时容易扩散，在空中分离，易产生卫星状墨滴，会使图案的清晰度和层次感降低，并随着时间的迁移，在喷嘴膜形成墨滴，造成挂墨。
如下图，蓝色曲线为出现挂墨墨水（黄色）的动态表面张力曲线，红色曲线为意达加墨水（黄色），可以很清晰的看出蓝色曲线的20ms-80ms之间的动态表面张力值低于意达加墨水。
当墨水与底釉接触时，会在极短时间内形成液-固界面，短时间内迁移至此液-固界面上的表面活性剂分子数量决定了最终的润湿效果。
迁移到界面的表面活性剂分子数量越多，即反映出来的此时刻动态表面张力越小，最终的润湿效果越好；反之润湿效果越差。
因此，墨水能否快速地润湿渗透底釉取决于墨水在此时间内的动态表面张力值。
此过程也解释了许多厂家普遍反映的传统的静态表面张力值不准确的原因。
墨水在底釉上的铺展分为单层印刷与多层印刷。
单层印刷时，因没有后续的墨水叠色，故只需考虑墨水在底釉上润湿效果，润湿时间要求并不严格，其准静态表面张力值在18-30mN/m(40℃)。
叠色印刷时，不同色的叠印间隔时间很短，为了不影响后面的叠印效果，第一层（通常为青色）墨水要求必须在极短时间内干燥并润湿底釉，因此，青色墨水的20ms~80ms内的动态表面张力需足够低。
陶瓷喷墨打印喷头的工作原理、技术指标及其发展趋势
中 国喷 墨 打 印 机 的 市 场 约 为 ３０００台 ，陶瓷 喷 墨 打 印 机 市
陶 瓷 喷 头 最 初 是 用 于 包 装 条 形 码 、包 装 保 质 期 编 码 、
场约 ６０亿 ．喷头 市场约 ４２亿 。如果喷 头的使用折 旧为 ５ 喷绘 等方 面 ，直到被 发现可用 于打 印高粘度 的 陶瓷墨水 ，
１ 前 言
文 主 要 介 绍 了 陶 瓷 喷 头 的 原 理 、技 术 指 标 及 其 认 证 程 序 ， 并 分 析 了 陶 瓷 喷 头 的发 展 趋 势 ，为 陶 瓷 墨 水 的研 发 、推 广
目前 ，国 内 陶 瓷 喷 墨 打 印机 约 ５００台 ，如 果 平 均 每 台 及使 用提供 了参考 。
设备的均价为 ２００万 ．国内陶瓷喷墨打印机市场 约 １０亿 ，
如果按喷 头成本 占喷 墨机的 ７０％计 算 ，喷头 市场约 ７亿 。 ２ 陶 瓷 喷 头 的工 作 原 理 以及 墨水 喷 射模 型
当 前 全 国共 有 各 种 陶瓷 砖 生 产 线 ３２７３条 ，按 其 中 ５０％生
产瓷 片和仿古砖 ，每条生 产线配 置 ３台喷墨打 印机估算 ， ２．１ 陶瓷喷头 的工作 原理
喷 头 企 业 都 在 争 夺 全 球 的 陶 瓷 喷 头 市 场 ，很 可 能 推 出更 压 电陶瓷发生 体积形变 ，在墨水 腔 内产 生压力 波 ，通 过共
适合 陶瓷喷 墨打印的喷头 。
振将墨水 振 出喷孔 。喷墨工艺 既受 墨水 的物理性 能 、喷头
陶瓷 喷头是 陶瓷喷墨打 印机 的核心部 件 ，直 接影 响 孔 内径 的 影 响 ，又 受 波 形 方 程 、温度 补 偿 方 程 的 影 响 。
３０ｋＨｚ时 ，墨 滴容 积 为 ３０ｐｌ；点火 频率 为 １０ｋＨｚ时 ，墨滴 一 型 号 墨 水 最 多 有 ３个 不 同 波 形 方 程 支 持 赛 尔 Ｘａａｒ
陶瓷喷墨印花机的使用与维护
陶瓷喷墨印花机的使用与维护第一篇：陶瓷喷墨印花机的使用与维护陶瓷喷墨印花机的使用与维护陶瓷喷墨印花是在纸张喷墨打印的基础上发展起来的，因此，喷墨打印机在使用中一些操作要点和要注意的问题在喷墨印花中也可以参考应用，与纸张喷墨相比，由于瓷砖坯体表面的特殊性，印花效果要求各项色牢度，使得纸张喷墨与陶瓷坯体印花存在差异，而陶瓷喷墨印花存在的问题会更多。
一、喷墨印花机的组成1．瓷砖输送机构：它主要由电机（一般是伺服电机，也有用普通电机加编码的）、减速机、从动辊筒、送砖皮带（一般是平皮带），送砖平台等组成。
这里要说明的是，在皮带的选择方面，除了如辊筒印花机皮带的高精度、高强度、耐温性、耐疲劳等性能要求外。
由于喷墨机所用的墨水是由多组分的有机溶剂加无机色粉组成，要尽量选用抗溶剂能力强、范围宽的皮带（特别是表层）。
否则会因为皮带表面的变形而影响精度，或者降低皮带的使用寿命2．喷头系统：喷头是目前陶瓷喷墨打印机最核心、所占成本最高、最重要、技术含量最高的部件。
由于数码喷绘技术在陶瓷喷墨机出现前已经在其他行业应用多年。
所以国际上喷头的品类是很多很常见的，广告画、标语机、写真机、办公用的喷墨机等都有使用。
但由于陶瓷墨水的特殊性（之前的一般是有机墨水，密度低，分散性好）和陶瓷喷墨机的工作环境较恶劣，所以不是所有喷头都适用于陶瓷喷墨机。
喷头的安装方式也有两种，其一是将所有喷头安装在同一个安装板上，其二是将每个颜色的喷头分别安装在独立的安装板上，而且该安装板可以独立拉出皮带外，以方便喷头作人工清洁。
3．供墨系统：陶瓷喷墨机供墨系统的作用是给喷头提供持续、稳定均质的墨水，确保喷头工作的持续稳定。
它与辊筒印花机的供釉系统有相似的地方。
它一般由储存机搅拌桶、抽墨泵、外循环泵、墨盒、一级和二级过滤器，负压系统、恒温系统等组成。
这些设置，主要是因为喷头的孔径是很小的（微米级），为了喷射稳定，墨水的粘度必须恒定，陶瓷墨水的溶剂与溶质的比重差别很大易沉淀等原因。
陶瓷喷墨墨水
陶瓷喷墨墨水说明：陶瓷喷墨是一种将陶瓷色料粉体制成多色墨水，将小墨滴从直径数十微米的喷嘴喷出，以每秒数千滴的速度沉积在坯体、釉面或其它载体上的技术。
喷墨打印技术已经得到广泛使用，但在陶瓷方面刚开始不久。
其应用主要有以下两方面：陶瓷制品装饰和陶瓷成形。
陶瓷制品装饰是将陶瓷色料制成多色墨水，通过计算机控制的打印机将其打印到陶瓷表面进行装饰。
其优势在于可利用计算机资源，通过软件控制实现对装饰设计的改变，提高新产品的开发和生产效率，同时也有利于制作复杂团，提高装饰效果。
陶瓷成型用喷墨打印是将带成形的陶瓷粉料制成陶瓷墨水，通过打印机将这种陶瓷墨水打印到载体上成型，成形体的形状及集合尺寸由计算机控制。
陶瓷墨水通常由陶瓷粉料（色料、着色剂）、溶剂、分散剂、结合剂、表面活性剂及其它辅料构成。
陶瓷粉料是墨水的核心屋子，要求其颗粒度小于1微米，颗粒尺寸分布要窄，颗粒之间不能有强团聚，并具有良好的稳定性，受溶剂等其他物质的影响小；溶剂是把陶瓷粉粉料从打印机输送到受体上的载体。
溶剂一般采用水溶性有机溶剂，如：醇、多元醇、多元醇醚和多糖等；分散剂要保证在喷印前粉料不发誓团聚。
2000年Kerajet所研制的喷墨打印机受到专利保护，全世界的其它公司只能内部研发。
该专利权在2008年开放后，其它原本内部研制喷墨打印机的公司才开始向外销售。
发展应用：国内的喷墨印刷技术主要应用在瓷片和仿古砖的生产上。
冠军、斯米克和金牌亚洲则运用该喷墨印刷技术生产内墙砖。
诺贝尔和唯美已经将该技术运用到仿古砖研制上并推出了新产品。
而新明珠、蒙娜丽莎、金意陶和兴辉等运用该技术所研发的仿古砖也在试产中。
受到仿古砖生产成本的限制，目前大多数陶瓷企业都将喷墨印刷技术应用在内墙砖的研制上。
随着海外企业对中国市场的重视，越来越多海外墨水供应商选择在中国建厂，以最大的努力解决中国企业使用喷墨技术成本高的难题，希望率先赢得中国市场。
当墨水不再需要空运时，成本大大降低将成为可能。

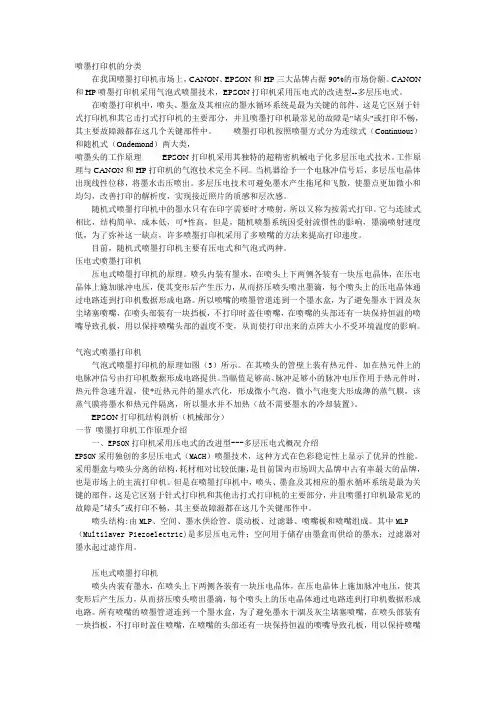

喷墨打印机的分类
喷墨打印机的分类在我国喷墨打印机市场上，CANON、EPSON和HP三大品牌占据90%的市场份额。
CANON 和HP喷墨打印机采用气泡式喷墨技术，EPSON打印机采用压电式的改进型--多层压电式。
在喷墨打印机中，喷头、墨盒及其相应的墨水循环系统是最为关键的部件，这是它区别于针式打印机和其它击打式打印机的主要部分，并且喷墨打印机最常见的故障是"堵头"或打印不畅，其主要故障源都在这几个关键部件中。
喷墨打印机按照喷墨方式分为连续式（Continuous）和随机式（Ondemond）两大类，喷墨头的工作原理EPSON打印机采用其独特的超精密机械电子化多层压电式技术。
工作原理与CANON和HP打印机的气泡技术完全不同。
当机器给予一个电脉冲信号后，多层压电晶体出现线性位移，将墨水击压喷出。
多层压电技术可避免墨水产生拖尾和飞散，使墨点更加微小和均匀，改善打印的解析度，实现接近照片的质感和层次感。
随机式喷墨打印机中的墨水只有在印字需要时才喷射，所以又称为按需式打印。
它与连续式相比，结构简单，成本低，可*性高。
但是，随机喷墨系统因受射流惯性的影响，墨滴喷射速度低，为了弥补这一缺点，许多喷墨打印机采用了多喷嘴的方法来提高打印速度。
目前，随机式喷墨打印机主要有压电式和气泡式两种。
压电式喷墨打印机压电式喷墨打印机的原理。
喷头内装有墨水，在喷头上下两侧各装有一块压电晶体，在压电晶体上施加脉冲电压，使其变形后产生压力，从而挤压喷头喷出墨滴，每个喷头上的压电晶体通过电路连到打印机数据形成电路。
所以喷嘴的喷墨管道连到一个墨水盒，为了避免墨水干固及灰尘堵塞喷嘴，在喷头部装有一块挡板，不打印时盖住喷嘴，在喷嘴的头部还有一块保持恒温的喷嘴导致孔板，用以保持喷嘴头部的温度不变，从而使打印出来的点阵大小不受环境温度的影响。
气泡式喷墨打印机气泡式喷墨打印机的原理如图（3）所示。
在其喷头的管壁上装有热元件，加在热元件上的电脉冲信号由打印机数据形成电路提供。
陶瓷喷墨打印喷头的工作原理、技术指标及其发展趋势
陶瓷喷墨打印喷头的工作原理、技术指标及其发展趋势作者：胡俊区卓琨来源：《佛山陶瓷》2013年第05期摘要：本文主要阐述了陶瓷喷头的原理、技术指标及其认证程序，并分析了陶瓷喷头的发展趋势，为陶瓷墨水的研究、制备及使用提供参考。
关键词：陶瓷喷墨打印；喷头；陶瓷墨水1 前言目前，国内陶瓷喷墨打印机约500台，如果平均每台设备的均价为200万，国内陶瓷喷墨打印机市场约10亿，如果按喷头成本占喷墨机的70﹪计算，喷头市场约7亿。
当前全国共有各种陶瓷砖生产线3273条，按其中50﹪生产瓷片和仿古砖，每条生产线配置3台喷墨打印机估算，中国喷墨打印机的市场约为3000台，陶瓷喷墨打印机市场约60亿，喷头市场约42亿。
如果喷头的使用折旧为5年，国内陶瓷喷头市场有望达到每年8亿元。
因此，XAAR、Fujifilm-Dimatix、Seiko、Toshiba TEC和Konica等喷头企业都在争夺全球的陶瓷喷头市场，很可能推出更适合陶瓷喷墨打印的喷头。
陶瓷喷头是陶瓷喷墨打印机的核心部件，直接影响陶瓷砖打印图案的精确度、打印速度、生产稳定性等。
本文主要介绍了陶瓷喷头的原理、技术指标及其认证程序，并分析了陶瓷喷头的发展趋势，为陶瓷墨水的研发、推广及使用提供了参考。
2 陶瓷喷头的工作原理以及墨水喷射模型2.1 陶瓷喷头的工作原理陶瓷喷头最初是用于包装条形码、包装保质期编码、喷绘等方面，直到被发现可用于打印高粘度的陶瓷墨水，才开始应用于建筑陶瓷行业。
喷头以压电陶瓷元件为驱动器，利用不同脉冲频率、电压值为驱动电压，通过驱动压电陶瓷发生体积形变，在墨水腔内产生压力波，通过共振将墨水振出喷孔。
喷墨工艺既受墨水的物理性能、喷头孔内径的影响，又受波形方程、温度补偿方程的影响。
压电式喷头是由喷嘴面板、喷嘴、压电陶瓷片和墨水仓组成，如图1所示。
国际专利WO2005007415公布了一种喷墨打印喷头的实例，具有一个在阵列方向上间隔开的喷射腔室阵列，每个喷射腔室都与墨水孔连通，如图2和图3所示。
打印机工作原理
打印机工作原理打印机是一种常见的办公设备，用于将电子文档或图像转换成纸质输出。
它是现代办公环境中必不可少的工具之一。
本文将详细介绍打印机的工作原理，包括不同类型打印机的工作原理以及它们的优缺点。
一、喷墨打印机的工作原理喷墨打印机是一种常见的打印机类型，它使用喷墨技术将墨水喷射到纸张上，形成图像或文本。
喷墨打印机的主要组成部分包括墨盒、喷嘴、控制电路和传动系统。
1. 墨盒：墨盒是喷墨打印机中存放墨水的部分。
墨盒通常由墨水箱和喷嘴组成。
墨水箱是存放墨水的容器，而喷嘴则负责将墨水喷射到纸张上。
2. 喷嘴：喷嘴是喷墨打印机中最关键的部件之一。
它由许多微小的喷孔组成，每个喷孔都与墨水箱中的墨水相连。
当喷嘴受到控制信号时，墨水会通过喷孔喷射到纸张上，形成图像或文本。
3. 控制电路：控制电路是喷墨打印机中的核心部件，它负责控制墨水喷嘴的喷射。
控制电路接收来自计算机或其他设备的打印指令，并根据指令控制墨水的喷射位置和喷射时间。
4. 传动系统：传动系统是喷墨打印机中的机械部分，它负责将纸张送入打印区域，并控制喷嘴的移动。
传动系统通常由电机、皮带和滚轮组成，电机提供动力，皮带和滚轮控制纸张的运动。
喷墨打印机的工作原理是这样的：当接收到打印指令时，控制电路会发送信号给喷嘴，喷嘴开始喷射墨水。
墨水喷射到纸张上后，通过干燥和固化，形成图像或文本。
传动系统同时将纸张送入打印区域，以便喷嘴能够在正确的位置喷射墨水。
整个过程由控制电路精确控制，以确保打印结果的准确性和质量。
二、激光打印机的工作原理激光打印机是另一种常见的打印机类型，它使用激光技术将图像或文本打印到纸张上。
激光打印机的主要组成部分包括激光器、扫描系统、感光鼓和传动系统。
1. 激光器：激光器是激光打印机中最关键的部件之一。
它产生一束强光束，经过扫描系统的控制后，将光束聚焦到感光鼓上。
2. 扫描系统：扫描系统负责控制激光束的移动。
它由镜子和透镜组成，可以改变激光束的方向和聚焦点。
打印机结构及工作原理
打印机结构及工作原理打印机是一种用于将电子文档转化为纸质文档的设备，它在现代办公生活中起着至关重要的作用。
在这篇文档中，我们将介绍打印机的结构及工作原理，帮助大家更好地理解这一常见的办公设备。
首先，让我们来看一下打印机的结构。
打印机通常由以下几个主要部件组成，打印头、墨盒、传动系统、控制电路和外壳。
打印头是打印机中最核心的部件之一，它负责将墨水喷射到纸张上，形成文字或图像。
墨盒则是存放墨水的容器，不同类型的打印机使用不同类型的墨盒，如墨盒分为墨粉盒和墨水盒。
传动系统包括了打印头的移动机构，它能够控制打印头在纸张上的移动轨迹，从而实现打印的过程。
控制电路则是打印机的大脑，它负责接收计算机发送的打印指令，并控制打印头和传动系统的运动。
最后，外壳是打印机的外部保护结构，它能够保护打印机内部的部件，同时也起到美观的作用。
接下来，让我们来了解一下打印机的工作原理。
当我们在计算机中点击打印按钮时，计算机会向打印机发送打印指令。
打印机的控制电路接收到指令后，会启动传动系统，使打印头按照预定的轨迹在纸张上移动。
同时，墨盒中的墨水会被打印头喷射到纸张上，形成文字或图像。
不同类型的打印机有不同的工作原理，比如喷墨打印机利用喷墨技术，激光打印机利用激光束，热敏打印机利用加热打印头等等。
总的来说，打印机的工作原理可以归纳为，接收打印指令-控制传动系统-喷射墨水-形成文字或图像。
这一过程需要打印头、墨盒、传动系统和控制电路等多个部件的协同工作，才能完成高质量的打印任务。
在实际使用中，我们需要注意保养和维护打印机，以确保其正常工作。
比如定期清洁打印头、更换墨盒、检查传动系统等，都是保持打印机良好状态的重要步骤。
通过本文的介绍，相信大家对打印机的结构及工作原理有了更清晰的认识。
打印机作为办公设备中的重要一员，它的稳定工作对我们的工作和生活都有着重要的影响。
希望大家能够更加珍惜和维护好自己的打印机，让它为我们的工作带来更多的便利。
浅谈陶瓷喷墨机的性能优势
墨水沉淀而堵塞的风险遥 笔者公司生产的喷墨机甚至在 喷头有了堵点以后也同样有解决的办法袁 让堵掉的点在 正常生产不停机的状态下重新打出遥 这样不仅对喷头进 行了充分的保养与利用袁 而且还节省了相当一部分的资 金遥
揖陶瓷添加剂野私人定制冶专家铱冤 温千鸿院13380225254 E-mail院wenqianhong88@ 程春明院13702545772渊江西星子嘉陶无机材料有限公司冤 彭湘晖院13702937999渊佛山市远大制釉有限公司冤 彭基昌院13928557797渊佛山市三水盈捷精密机械有限公司冤 吴桂周院13902804215渊佛山市迈瑞思科技有限公司冤
渊陈广玉冤
编辑部院0757-82269827 传真院0757-82269827 蔡飞虎院0757-82710910 渊佛山市玻尔陶瓷科技有限公司冤 孔海发院0757-83135108 渊0冤13702559893 程昭华院13927717401(佛山市佳窑陶业技术有限公司)
潘雄院13927769832渊广东新润成陶瓷有限公司冤 韩复兴院18237699507渊河南信阳方浩实业有限公司冤 秦威院13927270859渊佛山市达索陶瓷科技有限公司
64 FOSHAN CERAMICS Vol.25 No.3 渊Serial No.224冤
Expert Column
专家门诊Βιβλιοθήκη 自从 2010 年我国喷墨风暴掀起以来袁至目前国内已 经有 2000 余台陶瓷喷墨打印机渊以下简称喷墨机冤在线 工作遥 各家喷墨机生产企业更是研发创新竞相比拼遥
笔者公司早在 2001 年就从事喷墨打印机的研发与 生产袁 在喷墨打印方面积累了丰富的软件以及硬件机械 经验遥 在国内企业刚刚推出陶瓷喷墨机的同时袁笔者公司 也是当仁不让率先推出一系列针对于各种瓷砖的各种机 型遥 本文就笔者公司生产的陶瓷喷墨机的优势做一简单 的介绍袁希望大家能对喷墨机有更深入的了解袁以便对日 后陶瓷生产中喷墨机的选用有所帮助遥
