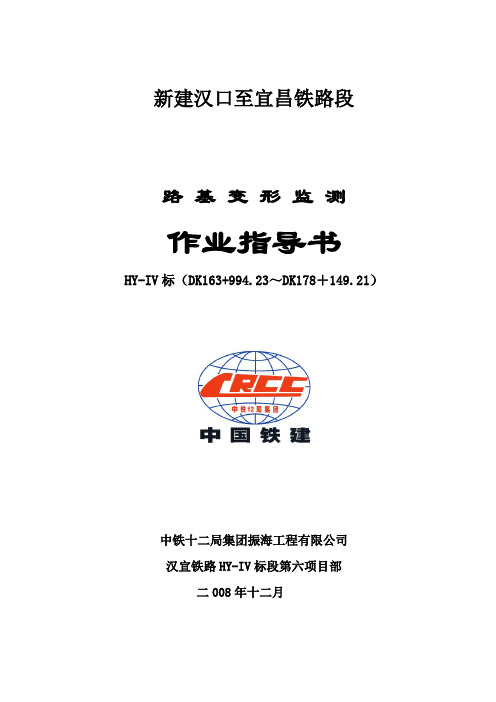

新建汉口至宜昌铁路段路基变形监测作业指导书HY-IV标(DK163+994.23~DK178+149.21)中铁十二局集团振海工程有限公司汉宜铁路HY-IV标段第六项目部二008年十二月一、施工范围根据设计资料,我部施工范围内的路基变形监测主要包括以下几个段落:DK163+994.23~DK109+710.8、DK168+801.3~DK170+324.2、DK172+136~DK174+546.15、DK174+637.5~DK175+238.3。
二、施工准备1、资料和条件(1)场地地质勘探报告,了解路基段的地质信息。
(2)路基断面图以及设计说明(3)场地的水准控制点和控制点坐标等资料2、技术措施(1) 准备施测的仪器,仪器要检验合格方可使用,埋桩的材料。
(2) 材料供应计划,标明所用材料的规格、技术要求和数量。
(3) 根据路基施工断面图布置桩位。
三、设计要求3.1布置要求1.路基面沉降监测:路堤地段每100米设一个监测断面,共三个监测点。
分别于路基中心、两侧路肩各设一个监测桩(包桩),路基成形后设置。
桥路过渡段必须设置。
监测桩设置里程为DK163+994.23~DK109+710.8、DK168+801.3~DK170+324.2、DK172+136~DK174+546.15、DK174+637.5~DK175+238.3。
2.基底沉降监测:路堤地段每200米设一个监测断面。
路堤填筑前,于路堤基底地面预埋沉降板进行监测,每个监测断面预埋1个沉降板。
桥路过渡段必须设置。
沉降板设置里程为DK163+994.23~DK109+710.8、DK168+801.3~DK170+324.2、DK172+136~DK174+546.15、DK174+637.5~DK175+238.3。
3.侧向变形监测:松、软土路堤填筑施工过程中应在两侧坡脚外约2米、10米处设位移观测桩,沿线路走向的间距为50米;根据沉降观测控制填土速率、记录填筑期及放置期的沉降量。
各种测量作业指导书

变形监测作业指导书(一)大坝变形监测施工与观测工艺流程图(二)大坝变形监测施工与观测方法及要求1.技术标准和规范:承建工程变形监测仪器设备的检验、率定、埋设安装与施工期观测,应严格执行现行国家行业技术标准和规范,以及设计文件、承包合同要求。
应执行的现行国家行业技术标准和规范主要有(但不限于):(1)《混凝土大坝安全监测技术规范》(SDJ336—89)(2)《土石坝安全监测技术规范》(SL60—94)(3)《国家一、二等水准测量规范》(GB12897—91)(4)《国家三角测量规范》(GB/T17942-2000)(5)《水利水电工程测量规范》(SL197—97)(6)《水利水电工程施工测量规范》(SL52—93)2.变形监测仪器设备购置、加工:变形监测仪器设备购置、加工应按照经监理工程师批准的设计图纸、仪器设备清单进行。
仪器设备购置、加工前应向监理工程师报送:(1)仪器设备购置、加工计划:(2)仪器设备检验、率定计划。
仪器设备运抵施工现场后,应会同监理工程师开箱检查验收,应向仪器设备供应方索取仪器设备出厂合格证,计量检测证。
仪器、设备检验合格后应妥善保管。
3.倒垂孔、钢管标、钢铝管双金属标造孔施工与埋设安装:倒垂孔、钢管标、钢铝管双金属标应在施工部位形成后进行。
按照设计坐标、高程进行钻孔孔位定位、放样。
钻机就位,应认真进行校正。
经校正安装固定的钻机,主轴必须严格垂直,钻孔孔位定位精度须满足设计要求。
钻孔施工过程中应每进尺1 m~2m,采用倒垂浮体组配合弹性导中器进行钻孔垂直度检测,以控制钻孔质量,进而指导调整钻孔施工。
倒垂孔钻孔垂直度应满足保护管安装埋设完成后,其保护管有效孔径必须在大于100mm。
钢管标、钢、铝管双金属标钻孔垂直度应满足保护管安装埋设的要求。
钻孔进尺满足设计要求后,应通知设计、地质、监理工程师,参加钻孔终孔验收,并进行单项工程阶段性验收签证。
终孔验收后,及时进行倒垂孔保护管、钢管标、钢、铝管双金属标安装埋设。
沉降及变形作业指导书

沉降及变形作业指导书一、任务背景为确保工程施工质量和安全,对于沉降及变形作业需要制定详细的指导书,以确保施工过程中各项工作的准确性和规范性。
本指导书旨在提供沉降及变形作业的具体步骤、要求和注意事项,以匡助施工人员正确进行相关作业。
二、作业目标1. 确保施工过程中的沉降及变形作业符合相关标准和规范要求;2. 保证施工过程中的沉降及变形作业安全可靠,不影响周边环境和结构物的稳定性;3. 提高施工效率,减少资源浪费。
三、作业步骤1. 前期准备(1) 完成相关的工程勘测,包括土层、地质条件等的调查和分析;(2) 根据勘测结果制定相应的施工方案;(3) 确定施工过程中所需的材料、设备和人员,并做好相应的准备工作。
2. 沉降作业(1) 根据施工方案,选择合适的沉降监测方法和设备;(2) 在施工现场进行沉降监测,记录监测数据;(3) 根据监测数据分析沉降情况,及时调整施工方案;(4) 在施工过程中,定期对沉降作业进行检查和评估,确保施工质量。
3. 变形作业(1) 根据施工方案,选择合适的变形监测方法和设备;(2) 在施工现场进行变形监测,记录监测数据;(3) 根据监测数据分析变形情况,及时调整施工方案;(4) 在施工过程中,定期对变形作业进行检查和评估,确保施工质量。
四、作业要求1. 施工人员必须具备相关的专业知识和技能,熟悉沉降及变形作业的操作要求;2. 施工过程中必须按照像关标准和规范进行作业,确保施工质量;3. 施工现场必须保持整洁,材料和设备摆放有序,确保施工安全;4. 施工人员必须遵守安全操作规程,佩戴个人防护装备,确保施工安全;5. 施工过程中必须严格按照施工方案进行作业,不得擅自更改或者省略任何步骤;6. 施工人员必须定期对作业进行检查和评估,及时发现和解决问题。
五、注意事项1. 施工过程中必须注意环境保护,不得污染周边土壤和水源;2. 施工现场必须设置明显的安全警示标志,确保施工安全;3. 施工人员必须遵守工地纪律,不得吸烟、喧哗等影响施工秩序的行为;4. 施工过程中必须注意施工现场的通风和照明,确保施工人员的安全和舒适;5. 施工人员必须严格遵守施工方案和操作规程,不得擅自进行操作;6. 施工人员必须遵守相关法律法规,不得从事违法行为。
变形观测作业指导书--模板

变形观测作业指导书一、变形测量的内容1.1 水平位移监测:主要用于工业与民用建筑物、构筑物的水平位移监测,在建筑物、筑物竣工后即应有计划地进行变形观测,在同一基准点上测定变形点的坐标,依据不同时期的观测结果进行比较,其较差在剔除测量误差后即为建筑物或构筑物的水平位移值,可根据所测成果的坐标值绘制出相应的点位,分析出点位的偏移方向和偏移值以及偏移的规律和速度。
变形测量的等级划分及精度要求1.2 垂直位移监测(即沉降监测):主要用于工业与民用建筑物、构筑物的垂直位移监测,在施工开始时即应有计划地进行沉降变形观测,在同一基准点上测定变形点的高程,依据不同时期的观测结果进行比较,其较差在剔除测量误差后即为建筑物或构筑物的垂直沉降值,可根据所测平差成果的高程值绘制出相应点位高程,分析出点位的下沉量和下沉的速度;观测数据要有阶段性和数据的连续性,才能合理的分析,得出正确的结论。
结构桥墩(台)沉降变形观测点示意图测量基准点示意图1.3 挠度变形监测:主要用于桥梁、隧道的扭曲变形监测,在桥梁、隧道的顶层进行平面位置和垂直沉降观测,测定扭曲变形数值。
观测点布设示意图(1)每个工程至少应有3个稳固可靠的点作为基准点,基准点一般采用独立网,如需要求与城市网联测时,只在初期将基准点与城市网进行高精度的联测,并进行一次布网,固定基准点坐标;(2)工作基点应选在比较稳定的位置。
对通视条件良好或观测项目较少的工程,可不设立工作基点,在基准点上直接测定变形观测点。
(3)变形观测点应设立在变形体上能反映变形特征的位置。
变形观测点:平面位置特征点是桥梁面跨度支撑顶点和跨中,高层建筑物四边顶点,隧道内顶点等;垂直变形观测点是两侧桥梁柱支点,高层建筑墙基;挠面变形观测点定在桥梁面和隧道顶容易扭曲部位。
基准点观测墩示意图深埋双金属管基点标石深埋钢管基点标石1.5 变形观测的观测周期,应根据建筑物、构筑物的特征、变形速率、观测精度要求和工程地质条件等因素综合考虑。
变形监测作业指导书1

变形监测作业指导书1变形监测作业指导书(一)大坝变形监测施工与观测工艺流程图技术设计 设计图纸文件校核 观测仪钻孔造孔放样定位仪器购外业观测 预留预埋验收入观测资土建施平差计算 设备安装编制成果工程竣工资料整理观测资料整理分析施工建筑仪器编写变形(二)大坝变形监测施工与观测方法及要求1.技术标准和规范:承建工程变形监测仪器设备的检验、率定、埋设安装与施工期观测,应严格执行现行国家行业技术标准和规范,以及设计文件、承包合同要求。
应执行的现行国家行业技术标准和规范主要有(但不限于):(1)《混凝土大坝安全监测技术规范》(SDJ336—89)(2)《土石坝安全监测技术规范》(SL60—94)(3)《国家一、二等水准测量规范》(GB12897—91)(4)《国家三角测量规范》(GB/T17942-2000)(5)《水利水电工程测量规范》(SL197—97)(6)《水利水电工程施工测量规范》(SL52—93)2.变形监测仪器设备购置、加工:变形监测仪器设备购置、加工应按照经监理工程师批准的设计图纸、仪器设备清单进行。
仪器设备购置、加工前应向监理工程师报送:(1)仪器设备购置、加工计划:(2)仪器设备检验、率定计划。
仪器设备运抵施工现场后,应会同监理工程师开箱检查验收,应向仪器设备供应方索取仪器设备出厂合格证,计量检测证。
仪器、设备检验合格后应妥善保管。
3.倒垂孔、钢管标、钢铝管双金属标造孔施工与埋设安装:倒垂孔、钢管标、钢铝管双金属标应在施工部位形成后进行。
按照设计坐标、高程进行钻孔孔位定位、放样。
钻机就位,应认真进行校正。
经校正安装固定的钻机,主轴必须严格垂直,钻孔孔位定位精度须满足设计要求。
钻孔施工过程中应每进尺1 m~2m,采用倒垂浮体组配合弹性导中器进行钻孔垂直度检测,以控制钻孔质量,进而指导调整钻孔施工。
倒垂孔钻孔垂直度应满足保护管安装埋设完成后,其保护管有效孔径必须在大于100mm。
钢管标、钢、铝管双金属标钻孔垂直度应满足保护管安装埋设的要求。
各种测量作业指导书
变形监测作业指导书(一)大坝变形监测施工与观测工艺流程图(二)大坝变形监测施工与观测方法及要求1.技术标准和规范:承建工程变形监测仪器设备的检验、率定、埋设安装与施工期观测,应严格执行现行国家行业技术标准和规范,以及设计文件、承包合同要求。
应执行的现行国家行业技术标准和规范主要有(但不限于):(1)《混凝土大坝安全监测技术规范》(SDJ336—89)(2)《土石坝安全监测技术规范》(SL60—94)(3)《国家一、二等水准测量规范》(GB12897—91)(4)《国家三角测量规范》(GB/T17942-2000)(5)《水利水电工程测量规范》(SL197—97)(6)《水利水电工程施工测量规范》(SL52—93)2.变形监测仪器设备购置、加工:变形监测仪器设备购置、加工应按照经监理工程师批准的设计图纸、仪器设备清单进行。
仪器设备购置、加工前应向监理工程师报送:(1)仪器设备购置、加工计划:(2)仪器设备检验、率定计划。
仪器设备运抵施工现场后,应会同监理工程师开箱检查验收,应向仪器设备供应方索取仪器设备出厂合格证,计量检测证。
仪器、设备检验合格后应妥善保管。
3.倒垂孔、钢管标、钢铝管双金属标造孔施工与埋设安装:倒垂孔、钢管标、钢铝管双金属标应在施工部位形成后进行。
按照设计坐标、高程进行钻孔孔位定位、放样。
钻机就位,应认真进行校正。
经校正安装固定的钻机,主轴必须严格垂直,钻孔孔位定位精度须满足设计要求。
钻孔施工过程中应每进尺1 m~2m,采用倒垂浮体组配合弹性导中器进行钻孔垂直度检测,以控制钻孔质量,进而指导调整钻孔施工。
倒垂孔钻孔垂直度应满足保护管安装埋设完成后,其保护管有效孔径必须在大于100mm。
钢管标、钢、铝管双金属标钻孔垂直度应满足保护管安装埋设的要求。
钻孔进尺满足设计要求后,应通知设计、地质、监理工程师,参加钻孔终孔验收,并进行单项工程阶段性验收签证。
终孔验收后,及时进行倒垂孔保护管、钢管标、钢、铝管双金属标安装埋设。
大坝变形监测作业指导书
大坝变形监测作业指导书一、背景介绍大坝是重要的水利工程设施,其安全运行对于保障人民生命财产安全具有重要意义。
随着时间的推移,大坝可能会发生变形,这可能对大坝的稳定性和安全性产生负面影响。
为了实时监测大坝的变形情况,及时采取措施,保障大坝的安全性,编制了本作业指导书。
二、监测设备1.应选择高精度、稳定性好的监测设备,如全站仪、GPS、倾斜仪等。
设备的准确度和可靠性对于监测的准确性和及时性至关重要。
2.监测设备应经过校准和检查,确保其正常工作。
如有异常情况发生,需要及时进行维修或更换设备。
三、监测方式1.定期监测:按照预定的时间间隔对大坝进行监测。
一般情况下,每隔三个月进行一次定期监测,如果大坝存在较大的变形风险,可以适当缩短监测周期。
2.实时监测:通过以太网或无线网络等方式,将监测仪器数据传输到监测中心,实现对大坝变形情况的实时监测。
通过实时监测,可以及时发现异常变形情况,并立即采取相应的措施。
四、监测内容1.水平位移监测:监测大坝在水平方向的位移情况。
可以采用全站仪等设备,通过测量特定控制点的坐标变化来计算大坝的水平位移情况。
2.垂直位移监测:监测大坝在垂直方向的位移情况。
可以采用GPS等设备,通过测量控制点的高程变化来计算大坝的垂直位移情况。
3.倾斜监测:监测大坝的倾斜情况。
可以采用倾斜仪等设备,通过测量大坝不同位置的倾斜角度来得出大坝的倾斜情况。
五、监测数据处理与分析1.监测数据的处理:监测数据应保存完整,根据监测设备的要求进行数据处理和整理。
确保数据的准确性和可靠性。
2.监测数据的分析:将监测数据进行数学处理和分析,得出大坝的变形情况。
根据监测数据的分析结果,评估大坝的安全性,并及时采取相应的措施。
六、报告编制1.监测报告应详细记录监测过程中的各项数据、分析结果和评估结论。
2.报告应准确、清晰,以便相关人员能够理解和判断监测结果。
3.报告中应包括对于大坝变形的原因分析,以及对于大坝稳定性的评估和建议。
变形监测作业指导书
12节变形监测作业指导书1 目的为了规范我院变形监测作业方法,提供成果资料的格式,特制订本作业指导书;2 适用范围我院承接的所有构筑物如房屋、地下室、道路、桥梁等变形测量工作;3 职责本作业指导书由生产管理室负责业务下达,由分队负责具体作业实施和作业过程检查,质检办负责审核,总工办负责审定,本作业指导书最终解释权归总工办;4 措施与方法接收任务4.1.1由院生产管理室将任务下达到作业队、室,并开具测绘项目生产过程管理表;由业务承接人员在测绘项目生产过程管理表上简要写出项目的技术要求;4.1.2作业队、室接收任务后,应按照测绘项目负责人制度的规定确定该项目的项目负责人;生产准备4.2.1项目负责人应根据任务书的要求,组织好人员,并进行分工,安排工作实施计划;4.2.2项目负责人应就技术设计书中的技术要求及作业过程中应注意的问题向作业人员进行技术交底;作业人员应认真学习相关的技术标准和管理文件;4.2.3根据项目任务书的要求,收集有关资料如构筑物的设计图纸、地质勘察报告等,变形监测的相关仪器等,并按JGJ/T-97国家建筑变形测量规程,CJJB8-99城市测量规范对仪器设备进行常规检定即水准仪的I角检验、全站仪的2C差检验、测斜仪正反读数稳定性检查、准直仪的I角检验;生产作业变形测量是对工程构筑物在施工和运营期间的形变进行监视测量,我院目前主要承担构构物沉降监测,位移监测,地下室基坑开挖安全监测,以及地形沉降等变形测量工作;以下主要就变形测量的主要作业环节制定作业技术要求,本作业技术要求未提及的其他技术规定应依照建筑变形测量规程有关条款执行;4.3.1监测前准备工作4.3.1.1工地现场踏勘;4.3.1.2埋设基准点,工作基点和变形观测点;4.3.1.3确定基准点稳定性监测和变形观测方案,沉降观测应在现场选定观测线路并做好标记;4.3.1.4绘制基准点、工作基点和变形观测点点位布置图,观测线路图;4.3.1.5编写技术设计书;a观测周期小于五次或工程产值小于1万元的小型项目可以不编写技术设计书,但应编写技术说明;院管工程技术设计书由生产部门编写,质检办审核,总工办审定;b技术设计书要根据测量合同编写,主要内容应包括基准点的设置方案、观测方法与可靠性分析,变形观测点的布设方案与施测方法,观测周期与观测精度等级,数据处理方法和各项限;c 观测周期可根据差指标,拟上交成果目录等;技术设计完成后应交由总工室审核甲方要求或根据预估的变形速率和测量精度来确定;按预估变化率和测量精度等级确定变形观测周期时,可按T>2M/V 计算T :变形观测周期,M :变形量观测中误差,V :预估的变形速率;d 观测精度等级可根据甲方要求或根据所监测工程的重要性来确定,也可以根据变形建筑物允许变形量由M=S/20M :变形观测点观测中误差,S :变形建筑物允许变形量,计算变形观测点测量中误差,再根据观测方案和观测线路,按Ф=M/Q 221Q 为最弱观测点权倒数,Ф为单位权观测中误差,计算单位权观测中误差,现根据建筑变形规程表2.0.5套用相应的测量精度等级;4.3.2 基准点设置与可靠性分析4.3.2.1 沉降观测沉降观测基准点应设置在变形影响范围之外,每个测区至少应设置三个基准点,三个基准点间应单独布设水准线路构成监测网,观测精度应较变形观测精度高一个级别,若条件许可,应尽量将基准点设置在一个测站可以同时观测到的位置直接测定高差,通过计算高差观测不符值或往返测高差不符值按M=][41nN ∆∆±N:测段数,△:高差不符值,n 各测段平均测站数,计算每站高差测定中误差,若相邻两周期基准点间差变化量大于n 22Mn 为测站数,可以认为基准点不稳定,应重新设置基准点;4.3.2.2 位移监测位移监测基准点也应布设在变形影响范围之外,重点工程以及测区面积较大时,应布设独立的基准点稳定性监测网;观测精度应较变形测量精度高一个等级;小型工程可不布设独立的基准点稳定性监测网,但每测区至少应设置三个以上基准点和检核点之间的角度和距离,观测精度也应较变形观测精度高一个等级;根据:M=KV/m K=)1(10253-n n V:各方向观测值与其均值之差,M:方向数,n:测回数计算n 个测回角度观测中误差;根据MD=]2[n∆∆± n:测距边数,△往返测较差或测回间较差计算测距中误差;若两周期基准点与检核点间角度或距离变化量大于22倍的M 或MD,可以认为基准点不稳定,应采取措施重新设置基准点;4.3.2.3 基准点联测每观测两次基准点联测一次,若观测时发现监测点有异常,应及时联测基准点;观测时间超过一年的变形监测工程,变形观测点应与城市等级控制点联测,联测精度不应低于基准点检测精度;其他变形监测工程若条件许可,也应尽量与城市控制点联测;作业实施依据变形监测作业实施应严格按照建筑变形测量规范表2.0.5中的等级和精度以及相应的技术要求实施;观测成果的验算4.5.1沉降观测成果验算4.5.1.1根据水准网环线闭合差按MW =][1nWWN±N:水准环数,n和环平均站数,W:水准环线闭合差计算的每站高差测量定中误差不得大于所选定测量等级的精度要求;4.5.1.2根据测段往返测高差不符值,按M△=][41nN∆∆±N:为测段数,n为各测段平均测站数,△为测段高差不符值,计算的每站高差测定中误差不得大于所选定的测量等级的精度要求;4.5.1.3测段往返测高差不符值,附合或闭合线距闭合差均不应超过±2MO MO为所选用等级的每站高差测定中误差,n为测站数;4.5.2位移观测成果验算根据平差结果计算的变形观测点位测定中误差或根据角度和边长观测不符值按变形测量规范7.2.2-1、、、、、、式计算角度和边长测定中误差,再根据边长和角度测定中误差计算变形观测点点位测定中误差,计算的点位测定中误差不得大于选定的变形测量等级所规定的观测点点位测定中误差;成果资料4.6.1沉降观测沉降观测成果资料主要指建构物沉降观测资料,其他如基坑回弹观测,建筑场地观测等成果提交详见变形测量规范5.2.8、、条;建筑物沉降观测结束后,应提交以下成果资料:4.6.1.1设计书或技术说明;4.6.1.2沉降观测成果表每期观测提供;4.6.1.3沉降观测点点位与沉降量展开图每期观测提供;4.6.1.4基准点检测及稳定性分析报告每期观测提供;4.6.1.5沉降观测成果验算报告每期观测提供;4.6.1.6沉降观测点、基准点点位分布图以1:500地形图作基础图,每期观测提供;4.6.1.7水准线路图;4.6.1.8观测手簿;4.6.1.9技术总结与成果分析报告;4.6.1.10观测过程中若发现异常变化应及时通知甲方;4.6.2位移观测位移观测成果资料主要指建构物水平位移观测、倾斜观测、裂缝观测等成果资料,其他如挠度、风振、滑坡等观测资料提交详见变形测量规范;4.6.2.1构筑物位移观测结束后应提交以下成果:a技术设计书或技术说明;b水平位移观测点,基准点点位布置图以1:500地形图作基础图,每期观测结束后均应提供;c基准点稳定性分析报告;d观测成果表包括位移量、位移方向、观测时间、累计位移量,每期观测提供;e移矢量图每期观测后提供;f观测成果验算报告;g技术总结及成果分析资料;4.6.2.2建筑物裂缝观测结束后应提交以下资料:a倾斜观测点点位布置图;b观测成果表包括观测时间、水平位移分量、倾斜量和倾斜方向;c倾斜量矢量图;d观测手簿;e主体倾斜曲线;f测量说明与观测成果分析;4.6.2.3建筑物地下室基坑开挖安全监测:a技术设计书;b基坑水平位移监测基准点、变形观测点、测斜管点位布置图以1:500地形图为基础图,每期观测均应提供;c基坑周边建筑及地面沉降观测点,基准点布置图以1:500地形图为基础图,每期观测均应提供;d基准点稳定性分析报告每期观测均应提供;e外业观测手簿;f基坑土体侧向位移图每期观测应提供;g沉降观测、位移观测成果表每期观测提供;h技术总结与观测成果分析;过程检查整个作业过程由作业队、室检查人员必须按照变形测量质量评分标准进行评分;检查无误且在成果资料的相应栏目内签名后方可提交下道工序上交部门质检;否则应提出返工意见,检查结果填写在项目跟踪单上的相应栏目内作为质量评定记录予以保留;踪单上的相应栏目内作为质量评定记录予以保留;最终检查最终检查由院质检办负责实施,检查人员必须按照GB12898-91国家三、四等水准测量规范、CJJ8-99城市测量规范对数据记录、计算100%的内业检查;外业检查可根据实际情况进行抽查;检查无误且在成果资料的相应栏目内签名后方可提交;否则应提出返工意见;检查结果填写在项目跟踪单上的相应栏目内作为质量评定记录予以保留,必要时还需编写产品质量检查报告;后附范例一、闽江二桥桥面沉降监测至1、概述福州市六一路闽江二桥于1969年12月5日正式开工,1970年6月20日建成,1970年6月30日通车;在福州市鳌峰大桥建成1993年前的23年间一直是福州市区唯一能通行重载的跨闽江桥梁;1994年随着过江交通量剧增,福州市政府投资5800万元对旧桥进行了加宽;加宽后的桥面宽度由原来的18米改为米,净宽为14米机动车道+2×米非机动车道;该桥全长米;旧桥为预应力钢筋混凝土梁,加宽部分为钢梁 ,两者等高;桥跨布置均为:+5×50++米;该桥荷载等级为汽车-26级设计,为1967年版旧标准,拖车-100级检算;桥上设计车速50KM/H,人行道人群设计荷载4KN/M2 ;该桥经过近30年运营,发现六个水中承台均有不同程度的侵蚀现象,其混凝土有剥落破损、孔洞和露筋等问题;为了确保闽江二桥的正常运营及交通安全,我院受福州市政府及市城乡建设发展总公司委托,从2001年5月至2003年2月对闽江二桥桥面进行沉降监测每天上午6点至7点监测一次,共计进行了1122次观测;2、监测方案设计水准点水准点是沉降观测点的基准点;建筑物沉降均根据它来确定,因此它的构造和埋设要保证稳定与可靠,在二桥桥南桥北附近稳固、不受影响的位置埋设两个沉降观测基准点M、N 两点;每次观测联测M、N两点,另外又在桥南选定一个固定点A点,检验基准点的稳定性与可靠性;沉降观测点沉降点的数量和位置全面反映大桥沉降情况,它与大桥荷载、基础形式和地质条件等有关;应市城乡建设总公司要求,经协商大桥桥面共布32个沉降监测点,监测点布置在桥墩位处桥面上,每个桥墩面上布置四点,桥北与江滨路交界起点处布设四点;曲线图观测值曲线图如图一:图1累计下沉量与时间关系曲线图如图二:图2从图一中可以看出:每个月份的观测成果,呈现在一定区间内的上下波动曲线;从图二中可以看出:累计沉降量曲线走势带有一定规律性,即每个月的农历初一、十五的沉降变化幅度最大;闽江二桥变形监测,为在此期间二桥的安全营运、福州市社会经济的正常发展、人民生命财产的安全,提供了坚实可靠的保障;技术人员在此期间,风雨无阻、没有节假日,付出了艰辛的劳动;二、马尾青洲大桥施工变形监测2002、04、17至10、271、工地位置与监测目的马尾青洲大桥北起马尾开发区南至长乐,是罗长高速公路跨闽江的特大双塔叠合梁斜拉桥;为保证安全施工,提供及时、可靠的反馈信息,我院受香港建设公司委托对青洲大桥最后施工阶段进行监测;2、监测项目1桥面线形标高测量2主桥钢架偏离轴线测量3换索附近桥面垂直变形监测4沥青施工标高控制测量5主塔偏位监测3、监测方案设计桥面线形标高测量、沉降监测、沥青施工标高控制测量1基准点为了确保各次测量基准点的稳定、可靠,在2、3主塔上不受工地影响的位置各埋设一个基准点点位和高程均由甲方提供;2观测点各个项目的测量均按照香港建设总公司要求,在桥面上部设观测标;主桥钢架偏离轴线测量在2、3主塔的中心设站,定出主桥的中心线,再定出主桥上每个钢架的中心,每个钢架的中心到主桥的中心线距离,即为该钢架偏离主桥中心的距离;主塔偏位监测1基准点大桥施工控制网点DQ13和DQ15由甲方提供;2观测点大桥主塔顶端中心点标志为塔顶西北角3观测方法在基准点DQ13和DQ15上设站交会出主塔顶端中心点标志为塔顶西北角坐标4、监测内容桥面线形标高测量桥面观测点由甲方布设提供,施工过程中观测点变动,各观测点的引测杆高由甲方提供;4月17日为换索前测量,5月30日为换索后测量,10月24日为沥青施工完后测量;主桥钢架偏离轴线测量在2、3主塔的中心设站,定出主桥的中心线,再定出主桥上每个钢架的中心,每个钢架的中心到主桥的中心线距离,即为该钢架偏离主桥中心的距离;测量情况详见成果表;换索附近桥面沉降观测换索前后监测两次,监测情况详见施工安全监测报表;沥青施工标高控制测量定出主桥的中心线;测出四个里程K9+102、K9+144、K10+252、K10+304;在这四个里程横断面上各定出四点,共十六个观测点;由基准点引测这十六个观测点高程,各点高程值和点位略图详见报表;主塔偏位监测在基准点DQ13和DQ15上设站交会出主塔顶标志点标志为塔顶西北角坐标分别为2X=米,Y=米、3X=米,Y=米,与其理论坐标2X=米,Y=米、3X=米,Y=米进行比较,得出2、3分别往北方向、南方向偏了厘米、厘米详见略图;另注:2、3标志点的理论坐标由香港建设公司提供;福州市勘测院二00二年十一月二十七日三、福清新世纪国际商厦基坑变形监测1、工地概况与监测目的••••福清新世纪国际商厦位于福清市一拂路与田乾路交叉口西北角,紧邻工地西侧的是房管局宿舍楼共八层,北侧毗邻城关幼儿园教学大楼;基坑支护采用喷锚网与前置木桩,高压旋喷桩联合支护,地下室层数为一层,原有场地标高约为至+1.40m基坑底面开挖至-5.30m,实际挖深约为5.20m至6.70m;在深基坑开挖期间,由于基坑内土方开挖,工地四周的土体势必往基坑方向倾斜,直接影响周边建筑物的安全,为科学准确地确定周边建筑物、挡土结构、周围土体变形情况,确保周边住户和基坑施工的安全并提供及时、可靠的反馈信息,我院受福清新世纪房地产有限公司委托,从2001年02月09日至对福清新世纪国际商厦基坑施工期间进行安全监测;2、监测项目基坑工地西侧、西北侧建筑物和地面沉降观测基坑工地东北侧建筑物沉降观测喷锚网挡土结构顶部水平位移观测七二十一支护体变形测斜四、宁德国税培训大厦主楼、裙楼施工变形监测1、工地概况与监测目的宁德国税培训大楼位于古西路和104国道交叉口西南角,主楼十七层、裙楼五层,属框架结构;紧邻工地西侧的是三幢国税局宿舍楼每幢均为七层楼;西侧基坑支护采用锚杆喷锚网支护,东、南、北侧采用土钉墙围护,地下室层数为一层,基坑底面开挖至±下米;在深基坑开挖期间,由于基坑内土方开挖,工地四周的土体势必往基坑方向倾斜,直接影响周边建筑物的安全,为科学准确地确定周边建筑物、挡土结构、周围土体变形情况,确保周边住户和基坑施工的安全并提供及时、可靠的反馈信息,我院受宁德国税局委托,自2001年08月27日至2003年10月,对国税培训大楼在基坑施工期间进行安全监测;2、监测项目基坑工地西侧建筑物和地面沉降观测基坑挡土结构顶部水平位移观测基坑工地西侧三幢房子倾斜观测西侧支护体变形测斜主楼、裙楼施工沉降监测主楼电梯井道垂直度检测五、福州中城广场基坑开挖安全监测1、工地位置与监测目的福州中城广场工地位于八一七中路东侧,紧邻工地南侧的是省工会宿舍楼共六层、省电子大楼共八层和省电子大楼招待所共八层,北向靠近工地的是尚友礼堂;地下室三层、两道支撑,开挖深度达十二米,在深基坑开挖施工期间,由于基坑内土方开挖,工地四周的围护桩势必往基坑方向位移,直接影响四幢楼和围护桩的安全,为科学准确地确定四幢楼和工地四周围护桩倾斜变形情况,确保施工安全并提供及时可靠的反馈信息,我院受福建中城房地产有限公司委托,在基坑开挖施工期间对四幢楼、工地四周围护桩和围护圈梁进行安全变形监测;2、监测项目省工会宿舍楼沉降观测尚友礼堂沉降观测省电子大楼沉降监测省电子大楼招待所沉降监测省工会宿舍楼倾斜监测省电子大楼倾斜监测电子大楼招待所倾斜监测围护桩的内部测斜圈梁围护的顶部水平位移监测围护桩圈梁沉降观测3、监测方案设计沉降监测1基准点基准点是沉降观测点的基准;建筑物沉降均根据它来确定,因此它的构造和埋设必须保证稳定、可靠及长期保存;为此,•在工地附近稳固且不受工地施工影响的位置埋设沉降观测基准点A、B、C省工会宿舍楼附近和D、E、F尚友礼堂附近;采用独立高程系,首次观测对各基准点进行联测,并计算出各基准点高程;在往后的观测中,定期联测基准点,检验其稳定性;2沉降观测点••• 沉降观测点的数量和位置全面反应楼房沉降情况,它与楼房基础形式、地质条件和工地施工进度等因素有关;用钻孔把螺丝固定在楼房墙上相应位置作观测点用;•倾斜监测方法1省工会楼倾斜监测由于受周围场地限制,在如附图三所示的固定点M、N设站,瞄准目标G、H,用视准轴法进行投影量取;从第二十二次观测时,采用交会坐标法;观测结果见倾斜量观测表;2省电子大楼倾斜监测由于受周围场地限制,在如附图五所示的固定点M0、N0设站,瞄准目标GO、H0,用视准轴法进行投影量取;从第七次观测时,采用交会坐标法;倾斜监测观测结果见倾斜量观测表;3省电子大楼招待所倾斜监测采用交会坐标法,如附图七所示;倾斜监测监测结果见倾斜量观测表;围护桩的内部测斜在围护桩四周适当的位置埋设八根测斜管如附图所示,应用航天工业部测斜仪CX3,根据基坑开挖进度,及时监测;测斜时每隔米测一个数据,每次观测数据都相对首次观测数据进行比较;圈梁围护的顶部水平位移在远离工地稳固地方布设四个基准点JD、JD2、JD3、JD4并相互联测,采用独立坐标系统;为了作业方便,在工地周围合适地方布设四个工作基点,分别是、;工作基点与基准点联测,以检核工作基点稳定性;在圈梁四周布设八个观测点如附图所示;在工作基点上设站,采用小角观测法来观测各个相应的观测点平面变化情况,同时辅以坐标法,以便在工作基点发生变化时做出相应的改正;。
变形测量作业指导细则
变形监测作业细则(一)变形监测工艺流程图资料归档(二)变形监测方法及要求本作业指导书是针对变形测量的特点和作业需要编写的,服务范围是二级以下的变形监测。
使用本细则进行测量作业,应遵守《建筑变形测量规程》等规程规范。
如业主有特殊要求的,按业主要求执行。
变形监测主要包括沉降观测和位移观测。
一、准备工作1.收集资料1.1收集合同文件、工程设计文件、业主文件中有关变形测量的技术要求和规定。
1.2准备相应的规范:《建筑变形测量规程》。
1.3了解测区的行政划分、社会治安、交通运输、物资供应、风俗习惯、气象、地质情况。
2.现场踏勘踏勘主要了解以下内容:2.1 调查测区内的地质情况,为基点的埋设做好准备。
2.2调查测区内交通现状,以便确定合理的测量方案,测量时选择适当的交通工具。
2.3现场踏勘应作好记录。
3.技术设计技术设计是根据工程建设项目的规模和对测量精度的要求,及合同、业主的要求,结合测区自然地理条件的特征,选择测量等级和观测方案,保证在规定期限内多快好省地完成生产任务。
3.1技术设计必须包括下列主要内容:3.1.1任务概述:说明工程来源、用途、测区范围、地理位置、行政隶属、任务的内容和特点、工作量以及采用的技术依据,观测周期。
3.1.2测区概况:说明测区的地理特征、居民地、交通、气候等情况,并划分测区困难类别。
3.1.3 监测网的布设:变形测量点可分为控制点和观测点(变形点)。
控制点包括基准点、工作基点以及联系点、检核点、定向点等工作点。
平面控制:说明控制网的等级,控制基点以及观测点的布设方案及埋设要求,控制基点及观测点作业方法以及作业所需使用的仪器。
平面测量可采用独立坐标系统。
高程控制:说明高程控制网等级,附合路线长度及其构网图形,高程点或标志的类型与埋设要求;拟定观测与联测方案,观测方法及技术要求等。
高程测量宜采用测区内原有高程系统。
3.1.4内业计算:外业观测成果资料的分析和评价,选用的计算软件,计算与检校的方法及其精度要求,成果资料的要求等。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
变形监测作业指导书
(一)大坝变形监测施工与观测工艺流程图
(二)大坝变形监测施工与观测方法及要求
1.技术标准和规范:
承建工程变形监测仪器设备的检验、率定、埋设安装与施工期观测,应严格执行现行国家行业技术标准和规范,以及设计文件、承包合同要求。
应执行的现行国家行
筑龙网 W W W .Z H U L O N G .C O M
业技术标准和规范主要有(但不限于):
(1)《混凝土大坝安全监测技术规范》(SDJ336—89)
(2)《土石坝安全监测技术规范》(SL60—94)
(3)《国家一、二等水准测量规范》(GB12897—91)
(4)《国家三角测量规范》(GB/T17942-2000)
(5)《水利水电工程测量规范》(SL197—97)
(6)《水利水电工程施工测量规范》(SL52—93)
2.变形监测仪器设备购置、加工:
变形监测仪器设备购置、加工应按照经监理工程师批准的设计图纸、仪器设备清单进行。
仪器设备购置、加工前应向监理工程师报送:(1)仪器设备购置、加工计划:(2)仪器设备检验、率定计划。
仪器设备运抵施工现场后,应会同监理工程师开箱检查验收,应向仪器设备供应方索取仪器设备出厂合格证,计量检测证。
仪器、设备检验合格后应妥善保管。
3.倒垂孔、钢管标、钢铝管双金属标造孔施工与埋设安装:
倒垂孔、钢管标、钢铝管双金属标应在施工部位形成后进行。
按照设计坐标、高程进行钻孔孔位定位、放样。
钻机就位,应认真进行校正。
经校正安装固定的钻机,主轴必须严格垂直,钻孔孔位定位精度须满足设计要求。
钻孔施工过程中应每进尺 1 m~2m,采用倒垂浮体组配合弹性导中器进行钻孔垂直度检测,以控制钻孔质量,进而指导调整钻孔施工。
倒垂孔钻孔垂直度应满足保护管安装埋设完成后,其保护管有效孔径必须在大于100mm。
钢管标、钢、铝管双金属标钻孔垂直度应满足保护管安装埋设的要求。
钻孔进尺满足设计要求后,应通知设计、地质、监理工程师,参加钻孔终孔验收,并进行单项工程阶段性验收签证。
终孔验收后,及时进行倒垂孔保护管、钢管标、钢、铝管双金属标安装埋设。
各类金属管材、材质型号、加工均应满足设计要求。
倒垂孔保护管应认真组装调试,并进行保护管垂直度检测,保护管垂直度必须满足其有效孔径大于100mm,加固以后进行灌浆。
钢管标、钢、铝管双金属标、保护管、芯管应认真组装调试,满足设计要求以后,芯管根部(1m~2m)采用水泥浆灌浆固结,保护管芯管间距2米采用橡胶圈加固。
倒垂孔、钢管标、钢、铝管双金属标保护管、芯管安
筑龙网 W W W .Z H U L O N G .C O M
装完成后,其管口均应安装保护装置,以防损坏。
钻孔施工单位应提交钻孔地质柱状图,钻孔垂直度检测单位应整理并提交钻孔与保护管垂直度检测资料以及保护管芯管安装埋设竣工图。
倒垂孔、钢管标、钢、铝管双金属标施工完成并经监理工程师验收合格后,施工单位应会请监理工程师会签单项工程竣工验收签证。
4.变形监测设施予留予埋:
布设在砼大坝各层廊道的变形监测设施(如引张线、静力水准、正、倒垂线测站、精密导线、弦矢导线、竖直传高、垂直位移监测点)应按照设计图纸进行予留、予埋放样测量,并进行予留槽、予埋件安装施工,予留槽、予埋件安装施工应准确定位、安装固定牢固,完成以后进行检查验收。
予留、予埋部位砼浇筑施工完成后应及时进行复测验收,检测是否变位走样。
如存在跑模走样应及时采取补救措施予以处理。
5.正垂线埋管埋设安装: 布设在砼坝体中的正垂线埋管(砼管、钢管)应按设计坐标进行放样测量,在埋管部位准确标定其中心位置,进行埋管定位。
埋管垂直度应严格控制在设计允许的偏差内。
埋管应牢固加固,以防止在砼浇筑施工中发生变形。
严禁碰撞。
砼浇筑施工完成后应及时复测正垂线埋管垂直度。
以调整后续埋管的垂直度。
砼管在安装过程中管口应平顺衔接,防止错台,接口处应用油毡封闭,防止水泥砂浆流入。
钢管在安装过程中管口应平顺衔接,焊缝应平整、严密。
正垂线埋管埋设安装完成以后,应及时整理
编绘埋管竣工资料。
6.变形监测设备安装调试:
6.1倒垂线安装调试:采用浮体组配合弹性导中器复测保护管垂直度,确定倒垂线锚块埋设位置。
安装倒垂浮体组,安装倒垂线锚块,通过滑轮将安装倒垂线锚块的不锈钢丝吊入倒垂线保护管,依靠锚块重力张拉不锈钢丝。
按照锚块埋设位置将不锈钢丝在管口准确定位。
在倒垂线保护管内安装注浆软管,准确计算埋设锚块水泥沙浆用量,通过注浆软管平缓注入埋设锚块水泥沙浆。
注浆结束后再次检测不锈钢丝在管口的准确位置,如发现安装位置有偏移,应即时进行调整,使之恢复到锚块埋设位置。
倒垂锚块埋设安装7—10天以后,安装倒垂浮体组和倒垂线不锈钢丝固定夹具,按设计要求计算浮体工作浮力进行倒垂线不锈钢丝张拉。
按照浮体工作浮力向浮体组注入变压器油,在浮体支架上盘绕固定富余钢丝。
加盖浮体组保护盖。
在砼观测墩上
筑龙网 W W W .Z H U L O N G .C O M 埋设垂线座标仪基座。
6.2正垂线安装调试:
复测正垂线埋管垂直度,确定正垂线埋设位置。
按照确定的正垂线埋设位置,安装正垂线悬线装置、固定夹线装置、活动夹线装置。
悬挂正垂线阻尼重锤,固定夹线装置。
在正垂线砼观测墩上埋设垂线座标仪基座。
在正锤油桶中注入变压器油。
6.3引张线安装调试:
引张线安装前应检验采购的配重件是否符合设计要求。
准确测定引张线安装轴线,按照引张线安装轴线进行端点、测点装置埋设安装,端点滑轮槽、夹线装置V 型槽与测点读数钢尺高差应控制在±1mm~2mm 以内。
张拉并固定引张线不锈钢丝。
在测点处安放浮船与水箱。
引张线钢丝复位精度应优于±0.1mm。
6.4视准线安装施工: 按设计布置准确测定视准线端点、测点位置,埋设视准线砼观测墩,在砼观测墩顶部埋设强制对中底盘,强制对中底盘应调整水平, 倾斜度不得大于4′。
视准线各测点底盘中心应埋设在两端点底盘中心线的连线上,其偏差不得大于10mm。
6.5静力水准安装施工:
静力水准测点、标定点和连通管壁槽、管槽支架应按设计要求进行土建施工。
静力水准安装施工之前,测点、标定点和PVC 管应认真进行清洗。
测点、标定点和PVC 管应按出厂说明进行组装,组装完成注入纯净蒸馏水,注入蒸馏水后必须认真排净空气气泡,并进行静力水准系统标定。
7.变形监测施工期观测与资料整理分析: 7.1用于大坝变形监测的仪器、设备须进行计量检测,率定和检验。
使用性能必须满足国家有关计量检测规定。
7.2施工期观测必须按照国家有关技术标准、规范和设计技术要求进行。
施工期观测频次应执行设计技术要求。
7.3施工期观测资料应及时检查、平差计算,并进行资料初步整理分析,及时报送,雨季、汛期和发生异常情况应加密观测,以密切监测工程安全施工。
7.4观测记录,必须内容真实完整,字迹清晰,不得任意涂改。
7.5年度观测资料应进行整理分析,绘制变形过程曲线,编写初步分析报告。
