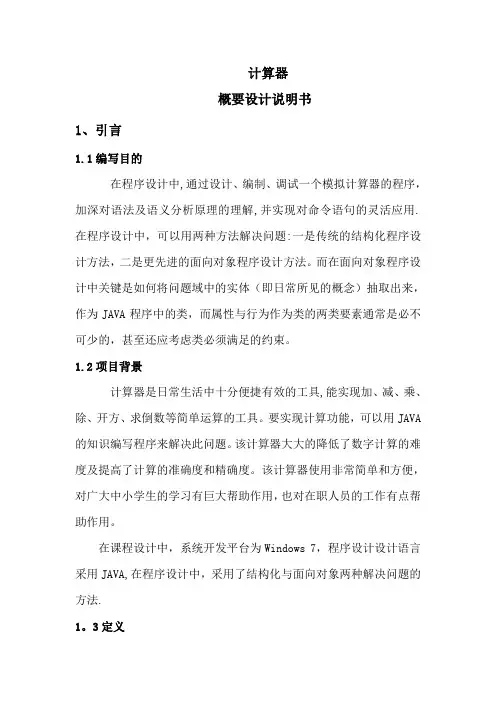

计算器——概要设计说明书
计算器概要设计说明书1、引言1.1编写目的在程序设计中,通过设计、编制、调试一个模拟计算器的程序，加深对语法及语义分析原理的理解,并实现对命令语句的灵活应用.在程序设计中，可以用两种方法解决问题:一是传统的结构化程序设计方法，二是更先进的面向对象程序设计方法。
而在面向对象程序设计中关键是如何将问题域中的实体（即日常所见的概念）抽取出来，作为JAVA程序中的类，而属性与行为作为类的两类要素通常是必不可少的，甚至还应考虑类必须满足的约束。
1.2项目背景计算器是日常生活中十分便捷有效的工具,能实现加、减、乘、除、开方、求倒数等简单运算的工具。
要实现计算功能，可以用JAVA 的知识编写程序来解决此问题。
该计算器大大的降低了数字计算的难度及提高了计算的准确度和精确度。
该计算器使用非常简单和方便，对广大中小学生的学习有巨大帮助作用，也对在职人员的工作有点帮助作用。
在课程设计中，系统开发平台为Windows 7，程序设计设计语言采用JAVA,在程序设计中，采用了结构化与面向对象两种解决问题的方法.1。
3定义事务流：数据进入模块后可能有多种路径进行处理。
系统：若未特别指出,统指本系统.1。
4参考资料［1］钱银中，眭碧霞。
Java程序设计案例教程[2]道客巴巴：http://www。
/p—642874533756。
html 2、运行环境操作系统：Windows 2000﹑Windows XP Professional、Windows 2000 Server或者window 7.0操作系统.3、总体设计3。
1 系统设计流程系统设计主要有五部分组成：需求分析、概要设计、详细设计、编写代码和系统测试.如下图所示：这次课程设计的题目是实现简单计算器的功能。
实现功能：加，减，乘，除，可加其它运算功能;还要实现数据的输入，输出,计算，显示及清除等功能。
⑵概要设计计算器包含的功能有：加、减、乘、除、清除。
计算器的屏显为JFrame控件，左侧的数字、操作符按键、右侧的功能为BUTTON控件. 输入的原始数据、运算中间数据和结果在顶部的TEXTBOX 控件显示.每种计算功能均为独立设计算法。
运算器名词解释
运算器名词解释运算器，也称计算器，是一种计算机系统，其中拥有一组定义的规则和指令，可以执行运算、算术运算和数据处理，用于解决特定问题的机器。
它可以使一个人、一组人或一家公司更高效地完成常见的任务，也可以使不能在短时间内完成的运算和计算得以实现。
运算器分为模拟计算器和数字计算器。
模拟计算机使用物理控制器来实现其功能，可以模拟电子元件的行为。
数字计算机则是一种数字系统，使用固定的算法来实现其功能。
其处理器使用定义的指令来执行运算，例如增加、减少、乘法或除法，以及比较和排序数据。
运算器可以为用户提供更快、更准确的计算，而不需要人为干预。
它们可以在许多领域中使用，例如教育，工程，科学，金融，数据处理，生产等。
这种仪器在游戏和手机应用程序中也很流行，尤其是在学习数学时，它可以帮助学生快速解决复杂的数学问题。
另外，运算器也可以应用于机器人，通过预先定义的程序，来操控机器人运动，实现自动操作的目的。
此外，它们还可以被用于控制现代汽车的燃料控制系统，用于实时检测发动机内部温度和或其他参数，以保证车辆运行安全性和平稳性。
运算器可以在多种形式中出现，其中包括计算器、移动计算机、工业控制器和数据处理机等。
现代计算机通常使用固件、微处理器和其他电子零件，来实现功能。
从社会发展的角度来看，运算器发挥着重要的作用，它们为人们提供更快的计算速度，使运算更准确，并且可以减少人力的需求，节省大量的时间和成本。
它们同时还帮助我们更快地发现问题，从而更好地解决问题，促进社会的发展。
总之，运算器是一种重要的科技工具，能够节省时间和成本，它们可以用于计算、算术运算和数据处理，在各行各业都发挥着重要的作用。
基于ARM的计算器设计
基于ARM的计算器设计计算器是一种非常常见且实用的电子设备，用于进行数学计算。
基于ARM（Advanced RISC Machines）的计算器设计可以使其在计算速度、功耗和功能多样性方面得到显著的改进。
本文将介绍基于ARM的计算器设计的主要原理、功能和特点。
ARM是一种32位精简指令集计算机（RISC）架构，被广泛应用于移动设备和嵌入式系统。
与传统的复杂指令集计算机（CISC）相比，ARM架构的计算器具有更高的计算效率和较低的功耗。
基于ARM的计算器设计的一个重要特点是可定制性强。
ARM架构的计算器可以根据用户需求进行软硬件定制，使其具备更多的功能和扩展性。
例如，可以添加支持复数运算、矩阵运算、统计分析等功能模块，使计算器在不同领域有更广泛的应用。
另一个重要特点是计算速度快。
ARM架构的处理器采用超标量流水线设计，具备较高的指令执行速度和并行处理能力。
这意味着计算器可以在短时间内完成复杂的数学计算，提高用户的计算效率。
基于ARM的计算器设计还可以实现更友好的用户界面和操作体验。
ARM架构的处理器具有较强的图形处理能力，可以支持高分辨率显示和流畅的图形界面操作。
这使得计算器可以具备更直观、易用的用户界面，提供更多的计算辅助功能，如历史记录、单位转换等。
基于ARM的计算器设计还可以实现更低的功耗。
ARM架构的处理器采用了低功耗设计和功耗管理技术，可以根据计算负载的需求实时调整功耗。
这使得计算器可以在具备更高计算性能的同时，减少电池消耗，并延长使用时间。
在基于ARM的计算器设计中，硬件部分主要包括处理器、存储器、输入输出接口和显示屏。
处理器可以选择ARM Cortex-A系列或Cortex-M系列。
存储器包括闪存、RAM和ROM等。
输入输出接口可以包括按键、触摸屏、USB接口等。
显示屏可以选择TFT LCD或OLED等。
软件部分主要包括操作系统、应用程序和驱动程序。
操作系统可以选择Android、Linux等。
课程设计 简易计算器设计与实现
课程设计简易计算器设计与实现长江职业学院工学院毕业实践报告课题名称：简易计算器设计与实现专业班级：计算机控制技术081班学生姓名：黄杨学号： 20082940班级序号 6实践性质：校内毕业实践实践成绩：指导老师：杜力2011年2月25日目录一、绪论1.1 计算器的历史 (5)1.2 电子计算器的特殊键 (6)1.3单片机概述 (6)1.4设计要求 (6)1.5我做简易模拟计算器的过程说明 (7)1.6系统的基本功能 (7)二、课题设计的分析与思路的确定 (7)三、芯片简介 (8)3.1MSC-51芯片简介 (8)3.2 MCS-51的引脚说明 (10)四、计算器程序设计 (12)4.1存储单元分配 (12)4.2主程序设计 (12)4.3 数码管显示数据转换子程序CONV (13)4.4 数码管动态显示子程序 (13)五、连接知识 (13)5.1键盘的连接 (13)5.2、显示器的连接 (14)六、仿真过程 (15)八、参考文献 (18)一、绪论本课题拟定以MCS-51系列单片机为控制中心，采用模块化的设计方案，运用液晶显示器或LED显示数据/键盘输入数据，以实现能够完成加、减、乘、除、数据存储等运算的简易计算器。
系统的功能是：（1）模拟的计算器能显示10位数字，开机运行时，只显示最低位为“0”，其余不显示；（2）4×4键盘分别表示：0到9，+，-，×，/，＝，CL；（3）第一次按下，显示“D1”,第二次按下，显示“D1D2”，第三次按下，显示“D1D2D3”…8个全显示完毕，再次按下按键时，给出“嘀”的提示音；（4）可以对计算结果小于256的两个无符号数进行加、减、乘、除运算。
单片机程序用汇编语言编写，经过Wave软件调试，生成HEX文件，再用Proteus软件进行计算机仿真。
程序中键盘部分使用行列式扫描原理，若无键按下则调用动态显示程序，并继续检测键盘；若有键按下则得其键值，并通过查表转换为数字0—9和功能键与清零键的代号。
科学计算器(xp系统)
Backspace 删除当前输入的最后一位数。
CE （clear error ）纠错；清除当前显示的数，不影响已经输入的数（代表符号Del ）C （clear ）清除；清除当前的计算，开始新的计算（代表符号Esc ） MC清除存储数据 （代表符号Ctrl+L ） MR调用存储数据 （代表符号Ctrl+R ） MS存储当前显示的数据 （代表符号Ctrl+M ） M+将显示的数据加到存储器，与已存入的数据相加（代表符号Ctrl+P ） F-E科学计数法开关 Exp允许输入用科学计数法表示的数字 Mod求模(即整数相除求余数) （符号%） And按位“与”（代表符号&） Or按位“或” Xor按位“异或”（代表符号 ^） Not 按位“取反”（代表符号 ~） Int 取整数 （代表符号 ；） Lsh 左移 （代表符号<） Pi 圆周率 （代表符号P ）dms度分秒切换（代表符号M ） Inv （代表符号I ）sin正弦（代表符号S ） cos余弦（代表符号O ） tan正切（代表符号T ） log 常用对数（代表符号L ） ln 自然对数（代表符号N ） n! 阶乘 （代表符号！）计算演示：1、sin计算正弦值（单位是角度），例如计算30度的正弦值，输入30s （或sin30），结果0.5，如果想计算反正弦，请把Inv 打勾；（如果想计算双曲正弦，请把Hyp 打勾，Inv 不用打勾，如果需要计算反双曲正弦，请把Inv 、Hyp 都打勾）2、cos 计算余弦值（单位是角度），例如计算60度的余弦值，输入60O ，结果0.5，如果想计算反余弦，请把Inv 打勾；（如果想计算双曲余弦，请把Hyp 打勾，Inv 不用打勾，如果需要计算反双曲余弦，请把Inv 、Hyp 都打勾）4、tan 计算正切值（单位是角度），例如计算45度的正切值，输入45t ，即，屏幕会显示1，如果想计算反正切，请把Inv 打勾；（如果想计算双曲正切，请把Hyp 打勾，Inv 不用打勾，如果需要计算反双曲正切，请把Inv 、Hyp 都打勾）5、x^y 即x 的y 次方。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1概述1.1计算器设计意义随着社会的发展，科学的进步，人们的生活水平在逐步的提高，尤其是微电子技术的发展，犹如雨后春笋般的变化。
电子产品的更新速度快就不足惊奇了。
近年来，单片机以其体积小、价格廉、面向控制等独特优点，在各种工业控制、仪器仪表、设备、产品的自动化、智能化方面获得了广泛的应用。
与此同时，单片机应用系统的可靠性成为人们越来越关注的重要课题。
影响可靠性的因素是多方面的，如构成系统的元器件本身的可靠性、系统本身各部分之间的相互耦合因素等。
其中系统的抗干扰性能是系统可靠性的重要指标计算器在人们的日常中是比较的常见的电子产品之一。
可是它还在发展之中，以后必将出现功能更加强大的计算器，基于这样的理念，本次设计是用单片机来设计的八位计算器。
该设计系统是以AT89C51为单片机， P1口作为输入端，外接4X4的键盘，通过键盘扫描来对输入数的控制，并外接驱动电路，用来保证LED的工作正常。
计算器将完成的功能有加，减，乘，除等功能。
1.2设计方法本设计是一个实现加、减、乘、除的计算器，它的硬件主要由四部分组成，一个AT89C51单片机芯片，一个八位共阳极的数码管，一个四乘四的键盘，一个排阻做P0口的上拉电阻（接线图在附录2），它可以实现结果低于65535的加、减、乘、除运算。
电路采用动态显示，由八位共阳极数码管通过P0口，P2口与单片机分别相连，且数码管A,B,C,D,E,F,G分别依次与单片机的P0口相连，P0口做为字码控制端，数码管的1，2，3，4，5，6，7，8各引脚分别与单片机的P2.0—P2.7相连，P2口做为数码管的位控制端，动态显示是每次数码管只显示一位，由于人的视觉停留是0.05到0.2秒之间，当数码管依次点亮各个位时，使循环的频率高于人的视觉停留时间，人们就会认为数码管是同时点亮的，就可以达到动态显示的效果。
输入键盘采用4*4键盘。
采用软件识别键值并执行相应的操作，程序运行时依次扫描各行，查询是否有键按下，如果有则进入键盘识别处理程序，实现相应的运算，然后通过数码管输出结果，如果没有按键就调用显示程序显示一个0，等待按键按下，在进入按键扫描程序。
这样循环执行。
1.3计算器基本实现功能1. 计算器可显示8位数字，开机运行时，只有数码管最低位显示为“0”，其余位全部不显示；2. 设计4×4键盘，分别表示0～9、＋、－、×、/ 、＝和清零键CL，输入的数字从设计的键盘输入；3.第一次按下时，显示“D1”；第二次按下时，显示“D1D2”；第三次按下时，显示“D1D2D3”，8个全显示完毕，再按下按键下时，给出“嘀”提示音，并且输入的第九个数不接收，仍然显示原来的八位数；4.可以对计算结果小于256的两个无符号数进行加法运算，并显示计算结果。
对于×、/、和—的运算为提高部分；2 系统总体方案及硬件设计2.1 C51单片机的管脚与特点在一块芯片上集成了CPU，存储器RAM，ROM以及输入与输出接口电路，这种芯片习惯上被称为单片微型计算机，简称单片机。
MCS-51单片机是INTEL公司在1980年推出的高档8位单片机。
它的典型产品有：8051，8031，8751，80C51，80C31，87C51。
"图1 AT89C51管脚示意图AT89C51单片机由CPU，振荡器与时序电路，4个8位的I/O端口（P0，P1，P2，P3），串行口等组成。
P0口有三个功能：1、外部扩展存储器时，当做数据总线（如图中的D0~D7为数据总线接口）2、外部扩展存储器时，当作地址总线（如图中的A0~A7为地址总线接口）3、不扩展时，可做一般的I/O使用，但内部无上拉电阻，作为输入或输出时应在外部接上拉电阻。
P1口只做I/O口使用：其内部有上拉电阻。
P2口有两个功能：1、扩展外部存储器时，当作地址总线使用2、做一般I/O口使用，其内部有上拉电阻；P3口有两个功能：除了作为I/O使用外（其内部有上拉电阻），还有一些特殊功能，由寄存器来设置，ALE 地址锁存控制信号PSEN 外部程序存储器读选通信号EA/VPP 访问和序存储器控制信号RST 复位信号XTAL1和XTAL2 外接晶振引脚VCC：电源+5V输入VSS：GND接地。
2.2 矩阵式键盘的结构与工作原理在键盘中按键数量较多时，为了减少I/O口的占用，通常将按键排列成矩阵形式，如图所示。
在矩阵式键盘中，每条水平线和垂直线在交叉处不直接连通，而是通过一个按键加以连接。
这样，一个端口（如P1口）就可以构成4*4=16个按键。
键盘程序流程图：图2键盘流程图确定矩阵式键盘上何键被按下，用“行扫描法”。
行扫描法又称为逐行（或列）扫描查询法，是一种最常用的按键识别方法.判断键盘中有无键按下：将全部行线置低电平，然后检测列线的状态。
只要有一列的电平为低，则表示键盘中有键被按下，而且闭合的键位于低电平线与4根行线相交*的4个按键之中。
若所有列线均为高电平，则键盘中无键按下。
判断闭合键所在的位置：在确认有键按下后，即可进入确定具体闭合键的过程。
其方法是：依次将行线置为低电平，即在置某根行线为低电平时，其它线为高电平。
在确定某根行线位置为低电平后，再逐行检测各列线的电平状态。
若某列为低，则该列线与置为低电平的行线交*处的按键就是闭合的按键。
把每个键都分成水平和垂直的两端接入，比如说扫描码是从垂直的入，那就代表那一行所接收到的扫描码是同一个位，而读入扫描码的则是水平，扫描的动作是先输入扫描码，再去读取输入的值，经过比对之后就可知道是哪个键被按下。
图3.4×4键盘示意图2.3 LED显示原理LED 点阵显示器亦称LED 矩阵板,具有亮度高、发光均匀、可靠性好、接线简单、拼装方便等优点,能构成各种尺寸的大屏幕显示器。
因此,它被广泛应用于大型LED 智能显示屏、智能仪器仪表和机电一体化设备的显示单元中,取得了较好的效果。
由于它经济、小型的显示系统,同时要求使用方便灵活，方便地组成了由多块大屏幕LED 显示器构成的显示系统,该系统可广泛用于商场、车站、码头及其它公共场合。
LED 显示屏由ED 点阵显示器(常见型号为P2158A) 构成。
它是以发光二极管为像素,按照行与列的顺序排列而成的显示器件,采用逐行(或逐列) 扫描方式工作,由峰值较大的窄脉冲驱动,从上到下逐次不断地对显示屏的各行进行选通,同时又向各列送出表示图形或文字信息的脉冲信号,反复循环以上操作,就可显示各种图形或文字信息此设计中LED数码管的显示为动态显示。
各数码管在显示过程中轮流得到送显信号，与各数码管接口的I/O口线是共用的。
动态显示优点是用元器件少，占I/O线少。
但缺点是有闪烁，必须扫描，花费CPU时间，编程复杂。
LED多数情况用于显示十进制数字，要将0～9的数字用7段显示，必须将数字转换为LED对应七段码的信息，比如，要显示“0”，就是让a、b、c、d、e和f段发光，显示“1”，让b和c段发光，等等如表所示。
然后根据LED是共阴极还是共阳极接法确定LED各输入端应接逻辑1还是逻辑0，我选用的是共阴接法，要显示“0” 时，a、b、c、d、e和f段就要输入逻辑1，即其段码为3F，将待显示内容“翻译”为LED段码的过程，可以由软件查表方法实现译码。
2.4晶体振荡电路MCS--51单片机内部的振荡电路是一个高增益反相放大器，引线XTAL1和XTAL2分别为反向振荡放大器的输入及内部时钟工作电路的输入和来自反向振荡器的输出，该反向放大器可以配置为片内振荡器。
这里，我们选用51单片机12MHZ的内部振荡方式，电路如下：电容器C1，C2起稳定振荡频率，快速起振的作用，C1和C2可在20-100PF之间取,这里取30P，接线时要使晶体振荡器X1尽可能接近单片机。
图4. 晶体振荡电路3 软件设计3.1 Protues仿真电路图设计在Protues仿真中我用P1的八个管角接键盘的行和列，通过与键盘扫描程序的结合来实现其功能。
P0口通过8个上拉电阻接数码管的位选信号，P2口接数码管的片选信号。
P3口接一喇叭，当数码管显示8位数之后通过程序使其置位发出声音。
3.2 软件主要程序设计键盘扫描程序char scankey(){P1=0xff;P1_4=0;temp=P1;temp=temp & 0x0f;if (temp!=0x0f){delay(20);temp=P1;temp=temp & 0x0f;if (temp!=0x0f){temp=P1;temp=temp & 0x0f;switch(temp){case 0x0e:return(15);break;case 0x0d:return(14);break;case 0x0b:return(13);break;case 0x07:return(12);break;}/***************************************************************/temp=P1;temp=temp & 0x0f;while(temp!=0x0f){temp=P1;temp=temp & 0x0f;}}}此程序为键盘扫描中第一次扫描所用的程序，这段程序的主要过程为：初始化时，将P1.4置为低电平，通过与0x0f相与来判断所按下的键，此次为扫描位于P1.4那一行的键，若相与结果为0x0e时说明P1.0所检测出的为低电平，闭合的键应为P1.4行与P1.0列的交叉处的键。
若相与结果为0x0d则P1.1所检测为低电平，闭合的键应为P1.4行与P1.1列的交叉处的键。
若相与结果为0x0b则P1.2所检测为低电平，闭合的键应为P1.4行与P1.2列的交叉处的键。
若相与结果为0x07则P1.3所检测为低电平，闭合的键应为P1.4行与P1.3列的交叉处的键。
要把16个键盘全部扫描完需要进行4次这样的逐行扫描，所用方法相同程序类似分别另P1.5，P1.6，P1.7为低电平执行相同操作，具体程序如源程序所示。
显示程序/*码制转换:计算结果转换为显示码*/void cchange(uint cnum){uchar i,j,k;uchar n;uchar dbuffer[8]={0};for(i=0;i<8;i++){n=cnum%10;cnum=cnum/10;dbuffer[i]=n;}for(j=0;j<8;j++){if(dbuffer[7-j]!=0){for(k=0;k<=7-j;k++){dd[k]=dbuffer[k];}break;}}}/*显示数字*/void disnum(uchar unum){display(0xfe,disdata[2]);if(counter<8){change(dd,counter);if(dflag==0){indata=indata*10+unum;dd[0]=indata%10;}if(dflag==1){nextdata=nextdata*10+unum;dd[0]=nextdata%10;}}else{counter=8;alarmflag=1;}counter++;}此程序为显示程序的一部分，其同源程序代码中的数据定义部分，显示驱动程序和码制转换程序一起来实现数据在数码管中的显示。
