2013沪科版八年级物理(上)作图计算专题训练
(完整版)沪科版八年级物理(上)实验题复习
实验题一、刻度尺的使用：1.能看懂刻度尺的分度值：图中刻度尺的分度值是：_______（1mm）2.能找到“0”刻度。
图中测量时的“0”刻度在：______（3cm处），（“0”刻度不一定在0的地方）3.能正确读数：图中的物体长度的精确值是：__________（2.4cm），你的估计值是：______(0.01cm或0.00cm)最后应记为:______________.(2.41cm或2.40cm) ————————————————————————————————————1.能理解图中的测量方法。
2.图中刻度尺的分度值是：_______(1cm)，图中测量时的“0”刻度在：______(9cm处)，测量结果是：________（2.0cm）。
3.能知道其它的特殊测量方法：（1）大树的直径（缠绕法）（2）书的纸的厚度（积累法）（3）细铜丝的直径（积累法）（4）旗杆的高度（射影法）________________________________________________________________________ 1.如何正确使用刻度尺？2.说出图中的错误：（刻度尺没有放正刻度尺没有紧靠被测物体视线没有刻度面垂直）2.在测量时为什么多次测量取平均值？_______________________（为了减小误差）3.一分度值为（1mm）的刻度尺，某同学测量记录为17.3cm，错误在：______（没有估读）记录为17.32，错误在：______________（没写单位）。
二、停表的使用：1.停表的两个按钮，正中一个是：__________（起停按钮）,作用是：____________（按一下停表开始计时，再按一下停表停止计时）,旁边一个是______（回零按钮），作用是：__________（按一下指针回零）。
2.停表有两个指针和刻度盘。
小盘的的读数单位是_________（秒：s）,大盘的读数单位是____________（分钟：min）。
沪科版八年级物理 速度计算题类型总结、测量工具读数练习、实验探究题总结、假设题总结(共53张PPT)
.
• 1、厦门翔安海底隧道工程，其跨 海隧道全长5300m，一辆小轿车匀 速通过跨海隧道的时间是265s， 则这辆小轿车的速度是多长？
已知：s=5300m t=265s 求：v 解：由 v s ，可得
• You have to believe in yourself. That's the secret of success. 人必须相信自己，这是成功的秘诀。
•
.
3、 用激光测距仪测量从地球到月球的距离 ，激光的传播速度为3×108 m/s，在激光 从地球发射到月球后再反射回地球的过程 中，所需时间为2.56s，求地球到月球的距 离为多少？
t
vs530 m020 m/s t 26s5
答：这辆小轿车的速度是20m/s。
.
• 2.某同学以4米/秒的速度从早上7：20出发 上学，他家距学校2千米，问：该同学能否 在7：30前赶到学校？
已知：v 4m / s, s 2km 2000m,t计划＝10min 600s 求：t
解：由v s 可得： t
已知：v车=36km/h=10m/s t = 4s
v声= 340m/s
求：①s1. ②s2 解：由v=s/t , 可得
s声=v声×t声=340m/s ×4s = 1360m s车=v车×t车=10m/s ×4s=40m ∴ s1=s声- s车 /2=1360m – 40m /2=1320 m/2= 660m s2=s声+ s车 /2=1360m + 40m /2=1400 m/2= 700m
t s 2000m 500s v 4m / s
沪科版物理八年级上学期期中考试计算专题复习

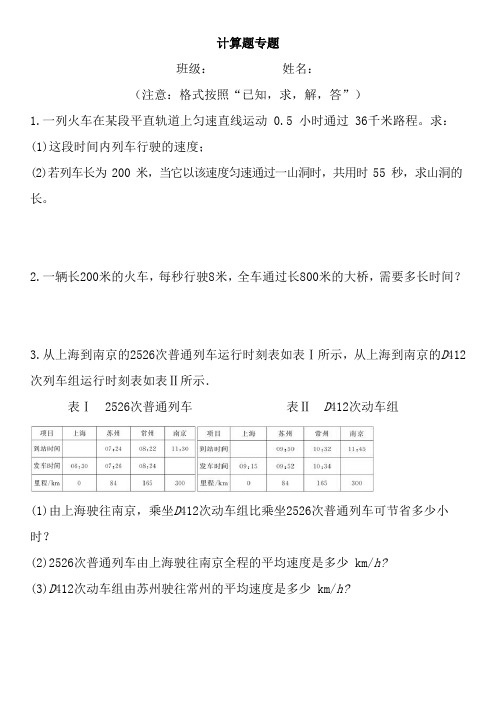

计算题专题班级：姓名：（注意：格式按照“已知，求，解，答”）1.一列火车在某段平直轨道上匀速直线运动 0.5 小时通过 36千米路程。
求：(1)这段时间内列车行驶的速度；(2)若列车长为 200 米，当它以该速度匀速通过一山洞时，共用时 55 秒，求山洞的长。
2.一辆长200米的火车，每秒行驶8米，全车通过长800米的大桥，需要多长时间？3.从上海到南京的2526次普通列车运行时刻表如表Ⅰ所示，从上海到南京的D412次列车组运行时刻表如表Ⅱ所示．表Ⅰ2526次普通列车表ⅡD412次动车组(1)由上海驶往南京，乘坐D412次动车组比乘坐2526次普通列车可节省多少小时？(2)2526次普通列车由上海驶往南京全程的平均速度是多少 km/h?(3)D412次动车组由苏州驶往常州的平均速度是多少 km/h?4.便捷的交通与互联网给人们出行带来了极大的方便，王爷爷带小孙子驾车到萍乡北站，然后乘高铁去南昌参观滕王阁，8：20开车出发，并看到路边如图所示的交通标志牌，此刻吩咐小孙子通过铁路12306网站查询列车时刻表，如下表。
(1)在交通正常的情况下，依据以上信息并通过计算，爷孙俩最快能赶上哪一车次？(2)该次列车运行的平均速度为多少千米每小时？5.南京长江大桥2018年12月恢复通车，上层为公路桥，车行道宽15m ，可容4辆大型汽车并行，两侧各宽2m 多宽的人行道，大桥由正桥和引桥两个部分组成，正桥9墩10跨，长1576m 。
（1）小明晚上步行到大桥上，步行的平均速度为0.8m/s ，他通过主桥所用时间为多少？（2）第二天小明全班同学来参观大桥，排队通过桥面，整个队长44m ，整支队伍通过桥的时间为45min ，队伍进行的平均速度是多少？6、科学工作者为了探测海底某处的深度，向海底垂直发射超声波，经过 2.2s 收到回波信号，海洋中该处的深度是多少？（声音在海水中的传播速度是1500m/s）。
7、一辆汽车以20m/s的速度向一山崖开进，途中鸣了一声笛，2s之后听到山谷传来的回声，问：（1）司机鸣笛时距离山崖有多远？（2）司机听到回声时距离山崖多远？8、一束激光从地球射向月球，经过2.6s之后接受到从月球返回的激光信号，求月球到地球的距离是多少千米？9、小华同学在百米赛跑中，前8s内加速跑完了36m，接着保持8m/s的速度跑完全程，则他百米赛跑的成绩是多少米？小华整个比赛的平均速度是多少？10、一同学第一程以9m/s的速度跑了15分钟，接着又以7m/s速度跑了20分钟，则这位同学一共跑了多少的路程？整个过程的平均速度为多少？。
沪教版八年级物理全册专题一受力分析__作图题习题
11．(2017·启东期末)如图，小球A用钢管固定在小车的支架上，小 车向左做匀速直线运动，不计空气阻力，画出小球A受力的示意图。
12．如图所示是两人乘坐双人动力滑翔伞正在空中水平匀速直线飞行， 设O点为整个装置(包括人)的重心，图中已画出整个装置所受重力，请在 图中用力的示意图将整个装置所受的力补画完整，并用相关字母表示出
4．(2017·鄂尔多斯)观光缆车沿水平轨道做匀速直线运动如图， 画出车中物体A的受力示意图。
5．如图所示，物体M在水平压力F的作用下静止。请在图中画出物体 M在竖直方向所受力的示意图。
6．画出随小车一起做匀速直线运动的小球所受力的示意图。
7．(2017·聊城)如图所示，一块橡皮放在水平放置的文具盒上，并随 文具盒一起向左做匀速直线运动，请在图中作出橡皮所受力的示意图。
物理图题
类型一 平衡力 1．(2017·遵义)将一个地球仪放在水平桌面上，请在图中画出地球仪所 受力的示意图，O为地球仪的重心。
2．如图所示，甲、乙两物体均在两个力的作用下处于静止状态，请 在图中分别画出另一个力F2。
3．在图中画出小球A所受重力与拉力的示意图。
8．如图所示为小丽同学站在某商场匀速向上运动的电动扶梯上 的示意图，请在图中作出小丽所受力的示意图(O点为小丽的重心)。
9．(2017·天门)如图所示，物体A静止在斜面上，请画出它的受力 示意图。
10．(2017·德州)如图所示，物体A处于静止状态，小车在拉力F 作用下向右加速运动。请在图中画出物体A所受的支持力N和摩擦 力f的示意图(力的作用点图中已标出)。
这些力。
13．如果一个力产生的效果与几个力共同作用时产生的效果相同，
这个力就叫作那几个力的合力。如图，一个物块静止在斜面上，请 在图中物块重心处画出物块所受的支持力和摩擦力的合力F合的示意 图。
沪科版八年级物理专题训练 透镜测试题(含答案)
沪科版八年级物理专题训练透镜测试题一、选择题1．物体从距凸透镜12 cm处移到距凸透镜20 cm处，调整光屏的位置，总能在光屏上得到倒立放大的像，由此可知此凸透镜的焦距可能是（）A．10 cm B．20 cm C．12 cm D．以上都不对2．用照相机给家人照相，人与照相机镜头的距离和底片到照相机镜头的距离分别是（）A．大于2f,小于f B．大于2f,小于2f，大于fC．小于2f,大于f，大于2f D．大于f,大于2f3．测绘人员绘制地图时，常常需要在高空的飞机上向地面照相，称为航空摄影，若要使用航空摄影照相机的镜头焦距为50 mm，则底片到镜头间的距离为（）A．100 mm以外B．50 mm以内 C．略大于50 mm D．恰为50 mm 4．放映幻灯时，在屏幕上得到的是幻灯片上图像的（）A．正立放大的虚像B．正立放大的实像C．倒立放大的虚像D．倒立放大的实像5．用一个凸透镜成像时，下面说法中正确的是（）A．实像总是正立的、虚像总是倒立的B．实像和虚像都可能是放大或缩小的C．成实像时，物体离凸透镜越近像越大D．成虚像时，物体离凸透镜越近像越大6．一个物体放在凸透镜前时，在透镜的另一侧距离透镜20 cm的光屏上得到了一个清晰放大的物体的像，若把物体移至透镜前20 cm处，为了仍能在透镜另一侧光屏上得到清晰的像，则光屏的移动方向和所成像的大小为（）A．光屏靠近透镜，成缩小的像 B．光屏靠近透镜，成放大的像C．光屏远离透镜，成放大的像 D．光屏远离透镜，成缩小的像7.李明同学的妈妈发现李明自从上了初中以后，学习比原来更刻苦了，但也发现李明看书时眼睛与书的距离比正常情况越来越近了，请你在下列判断及矫正措施中选出正确的一项向李明同学说明( )A．李明同学已患上近视眼，需要佩戴用凸透镜制成的眼镜B．李明同学巳患上近视眼，需要佩戴用凹透镜制成的眼镜C．李明同学已患上远视眼，需要佩戴用凸透镜制成的眼镜D．李明同学已患上远视眼，需要佩戴用凹透镜制成的眼镜8．一个蜡烛位于凸透镜前，调节透镜和光屏位置可在光屏上呈现放大的清晰的像；若保持凸透镜位置不动，将蜡烛和光屏的位置对调一下，则（）A．在光屏上不再呈现像 B．在光屏上呈现等大的像C．在光屏上呈现缩小的像 D．在光屏上呈现放大的像9．小明在探究凸透镜成像规律时，保持凸透镜的位置不变，先后把蜡烛放在a、b、c、d四点并分别调整光屏的位置，如图2所示，探究后他总结出下列说法。
沪科版八年级上册物理 专题训练 测量长度的特殊方法 课后习题重点练习课件
(4)根据数据分析，你能得出什么结论？受此结论启发，你 能测量出学校旗杆的高度吗？说说你的方法。 解：根据分析可以得出这样的结论：影子的长度与物 体的高度成正比。我们可以测出学校旗杆的高度，具 体方法如下：找一高度容易测量的物体(如短墙、单杠 竖杆)，量出该物体的影长，同时量出旗杆的影长；根 据以上原理，旗杆的影长是物体影长的几倍，那么旗 杆的高度就是物体高度的几倍。
6．学习了长度测量的知识后，小明和同学一起设法测量 操场的周长。他们先用软尺测出一个轮子的周长c， 然后让轮子沿着操场滚动一周，记下轮子滚动的圈数 为n，则操场的周长l＝________。
【方法规律】题中测量利用的是滚轮法。
7．如图表示的是用圆规测曲线长度的一种方法，先将圆规两脚分 开，再用圆规脚分割曲线，记下分割的总段数n，然后测出圆 规两脚间的距离l，那么曲线的长度L＝______。甲、乙两同 学用上述的方法分别测量同一曲线的长度，他们分别选取圆 规两脚间的距离是5 mm、10 mm，他们的测量方法、读数、 记录、计算都正确，但两人测得的结 果却不同，那么，________的测量结 果较准确。
4．下面叙述的几种测量圆柱体周长的方法中，错误的是( ) A．把一纸条紧包在圆柱体上，在纸条重叠处用大头针扎个孔， 然后把纸展开，用刻度尺量出两孔之间的距离即是圆柱体的 周长 B．在圆柱体上某点涂上颜色，使圆柱体在纸上滚动一圈，用刻 度尺量出纸上两颜色点之间的距离，即是圆柱体的周长 C．用细丝线在圆柱体上绕上一圈，量出丝线的长度即可 D．用一根橡皮筋拉紧在圆柱体上绕一圈，量出绕过圆柱体橡皮 筋的长度即是圆柱体的周长
11．【中考•福州】小亮在“长度的测量”实验中： (1)图甲中圆的直径是_1_.5_4_(_1_.5_3_～__1_._5_5_)cm。 【解析】长度测量读数时要估读到 分度值的下一位。
沪科版八年级上册物理习题课件-密度的计算
专题技能训练
(2)该砖块材料的密度； 解：该砖块材料的密度： ρ＝Vm′＝37.620×010c3mg3＝2 g/cm3＝2×103 kg/m3。
(3)生产每块空心砖比生产同规格的实心砖可节省材料的质量。 该空心砖空心部分的体积：V 空＝V－V′＝6 000 cm3－3 600 cm3＝ 2 400 cm3，生产每块空心砖比生产同规格的实心砖可节省材料的质 量：m 节＝ρV 空＝2 g/cm3×2 400 cm3＝4 800 g＝4.8 kg。
专题技能训练
5．[2017·蚌埠期末]一个铁球的质量为 158 g，体积为 30 cm3，通 过计算判断它是空心的还是实心的？若是空心的，计算空心 部分的体积。空心部分注满水后，球的总质量是多少克？(铁 的密度 ρ 铁＝7.9×103 kg/m3)
专题技能训练
解：由 ρ＝mV可知，实心铁球的体积：V 铁＝ρm铁＝7.915g8/cgm3＝20 cm3， 因为 V 铁＜V，所以此球为空心的；铁球空心部分的体积： V 空＝V－V 铁＝30 cm3－20 cm3＝10 cm3。 若在空心部分注满水，则水的质量： m 水＝ρ 水 V 空＝1.0 g/cm3×10 cm3＝10 g， 注满水后，球的总质量：m 总＝m 水＋m＝10 g＋158 g＝168 g。
若 V 甲＝V 乙，则 m 甲＜m 乙，故 D 正确。 【答案】D
专题技能训练
10．一只质量为 60 kg 的氧气瓶，刚启用时瓶内氧气密度为 ρ， 使用半小时后，氧气瓶的质量变为 35 kg，瓶内氧气的密度 为ρ2；再使用一段时间后，氧气瓶的质量变为 20 kg，此时瓶 内的氧气密度应为( ) A.ρ3 B.ρ4 C.ρ5 D.ρ6
HK版 八年级上
专题技能训练（八）
八年级物理全册小专题五画力的示意图新版沪科版
小专题(五) 画力的示意图01专题概述画力的示意图是初中力学的基础，也是学生必须掌握的技能，一般画力的示意图的步骤如下：(1)找到力，确定受力物体；(2)确定受力物体上的力的作用点(没有特殊要求时，力的作用点一般画在受力物体的重心处)；(3)从力的作用点沿力的方向画一条线段，并标上箭头；(4)在箭头旁边标注力的符号和大小．02专题训练1．(济南中考)重6 N的电灯悬挂在电线下端，如图所示．画出电灯所受重力的示意图．2．(上海中考)在如图中，小球受到绳子的拉力F为2 N．画出拉力F的示意图．3．(湘潭中考)作出水平地面对砖块的支持力的示意图．4．(南宁中考)如图所示，橡皮用细线拴住做圆周运动，请画出橡皮所受重力的示意图．5．(南京中考)如图所示，在水平桌面上用手指压铅笔尖，铅笔在竖直位置处于静止状态．在图中画出铅笔所受弹力的示意图．6．(怀化中考)如图所示，请你在图中画出甲所受到的重力示意图．7．(哈尔滨中考)如图，画出静止的重锤的受力示意图．8．(阜新中考)请你画出图中乒乓球此时所受力的示意图．9．(宜宾中考)如图所示，用细线将小球悬挂在竖直墙壁上，请画出小球所受重力及小球对墙壁压力的示意图．10．(河南中考)如图所示，在游泳池的底部和侧壁，铺满了面积相等的小瓷砖，请画出水对A、B两瓷砖压力的示意图．11．(常州中考)如图所示，质量为30 kg的小明从滑道下滑，受到滑道对他的弹力大小为250 N，弹力的方向斜向上且与滑道垂直，请画出小明受到的重力和弹力的示意图．(g取10 N/kg)12．(大庆中考)将一个重量为G的小球从空中某点静止释放，落在竖直放置的轻弹簧上，压缩到最低点后，再被弹起．画出小球在最低点时的受力示意图．13．(德州中考)如图所示，一个木块从斜面上滑下，在粗糙的水平面上滑动一段距离后停下来，请画出木块在水平面滑动时：(1)所受重力的示意图；(2)水平方向上受力的示意图．14．(孝感中考)物块从斜面滑至粗糙水平面向右运动的过程中，受一水平向左的推力F，请在图中画出该物块此时在水平方向上的受力示意图(请将力的作用点画在物块重心处)．15．(内江中考)如图所示，小明用一个沿斜面的力将大箱子推进车厢，请画出箱子沿斜面向上运动时的受力示意图．(点O为箱子的重心)16．(鄂州中考)如图所示，一小球从弧形槽上的A点静止释放，小球沿弧形槽滚至另一端的最高点为C点．试作出由A点滚至C点过程中，小球在B点(即弧形槽底部与水平面的切点)受力的示意图(忽略空气阻力)．小专题(五) 画力的示意图1. 2. 3.4. 5. 6.7.8.9.10. 11. 12. 13. 14. 15. 16.。
沪科版八年级上册物理 专题训练 平均速度的测量 课后习题重点练习课件
距离/cm
时间/s
15
30 45
实验次数
1
1.00
1.92 2.82
2
0.99
1.94 2.80
3
0.96
1.90 2.78
(1)分析表中数据(不考虑实验误差)，小重物从最高处下落 到玻璃管底部的过程中___不__是___(填“是”或“不是”) 做匀速直线运动。
(2)为求小重物在第 1 次实验时整个下落过程的平均速度，某同
解：改变高度时，没有控制长度一定(或路程不同，不能 只通过时间比较运动快慢)。
7．图甲是教材中测量平均速度的实验，图乙是某教师的 改进实验：将一块含铁小重物(涂黑部分)密封在灌满 水的长直玻璃管内。当长直玻璃管竖起后，迅速移去 玻璃管顶端的小磁铁，小 重物开始下落，分别测得 小重物到达15 cm、30 cm、 45 cm处所用的时间，实验 数据如下表：
度，用停表记下小车到底端的运动时间。④再改变斜面的坡 度，重复第3步实验。⑤由速度公式 v＝st 求出小车的速度， 比较速度与坡度的关系，得出实验结论。
5．小明想探究足球滚动的快慢和什么因素有关。 (1)小明想到自行车轮胎充气不足时很难骑快，于是猜想：足球
充得气越足，滚动就越____快____。 (2)如图所示，小明在一处斜坡上进行实验。他测出足球在A处
从静止释放，滚动10 m到B处所用的时间为8 s；将足球用球 针放掉一些气后，在B处从静止释放，测出足球滚动10 m到C 处所用的时间为14 s。小明在实验 时需要用到的测量工具有停表和 _刻__度__尺___。
(3)足球在AB段的平均速度为___1_.2_5___m/s。 (4)小明实验中存在不足之处，请你指出一点：_没__有__从__同__一_
八年级物理全册小专题(一)光现象作图沪科版(2021年整理)
小专题（一)光现象作图01专题概述本专题光学作图的类别包括：1.根据光的直线传播规律作图；2。
根据光的反射定律作图;3.根据光的折射规律作图；4.根据平面镜成像特点作图．作图注意事项：（1）要借助工具作图，作图一定要规范；(2）是实际光线画实线，不是实际光线画虚线；（3)光线要带箭头，光线与光线之间要连接好,不要断开；(4）作光的反射或折射光路图时,应先在入射点作出法线(虚线），然后根据反射角与入射角或折射角与入射角的关系作出光线．02专题训练类型1光的反射作图1．(哈尔滨中考)如图所示，入射光经平面镜反射后，反射光线与镜面的夹角是30°。
请根据光的反射定律画出入射光线，并标出入射角的度数．2．(攀枝花中考)小宇的妈妈喜欢在家中养花，为了使客厅里花盆中的花茁壮成长，小宇想让室外太阳光照射到盆中花上的B处,如图所示，请你在图中把光路补充完整并过A点画出放置的平面镜．3．（自贡中考）如图所示，小明利用一块平面镜使此时的太阳光水平射入隧道内．请你通过作图画出平面镜并标出反射角的度数．4．如图所示，利用两块平面镜可以制作一个潜望镜．如果一束光水平射入潜望镜镜口，它将经过怎样的路径射出？请画出其光路图．类型2平面镜成像的特点和原理作图5．(威海中考）如图所示，A′B′是物体AB在平面镜中所成的像，根据平面镜成像的特点在图中画出平面镜（保留作图痕迹)．6．（德州中考)“猴子捞月”的故事同学们耳熟能详，如图所示，若猴子的眼睛用点A 表示，空中的月亮用点B表示,请画出猴子看见水中月亮的光路图，并保留必要的作图痕迹．7．(天水中考）如图所示,A、B是镜前一点光源S发出的光线经平面镜M反射后的两条反射光线，请在图中标出点光源S和像点S′的位置,并完成光路图(保留作图痕迹)．8．(锦州中考）如图所示，发光点S发出的某光线经平面镜反射后，反射光线恰好经过A 点,请在图中画出这条光线．类型3光的折射规律作图9．(河南中考）如图甲所示，人眼看到斜插入水中的筷子发生了弯折，请在图乙中画出能说明这一现象原理的一条入射光线及对应的折射光线，要求以O为入射点．10．（聊城中考）如图所示，一束光射向一块玻璃砖，并穿过玻璃砖．画出这束光进入玻璃和离开玻璃后的光线（注意标出法线）．11．（丹东中考)如图所示，在平静的湖边有一盏路灯标记为S，潜水爱好者在水下E处看到路灯的像为S′.请画出水下E处的人看到路灯S的光路图，并根据平面镜成像特点画出路灯S通过水面所成的像A.12．(资阳中考)“井底之蛙”这个成语大家都很熟悉．如图所示,在一个干枯的井底正中央P点有一只青蛙，它的视野范围如图a所示．大雨将井全部灌满水，若青蛙仍在P点，请你在图b中画出青蛙视野发生变化后的大致情况．13．（随州中考）如图所示，人眼透过玻璃三棱镜观察另一侧的蜡烛A，发现成像在A′处．在A上选择一点S画出光路图以表明成像于S′的原理（可以只画一条光线)．类型4综合提升14．将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面,如图所示，请画出这束光线在水中行进最后射出水面的光路图．15．(河南中考）如图所示，在某房间的天花板上装有平面镜M,S为一灯泡，P为不透明的墙．请画出灯泡发出的光经平面镜反射后,能够照亮P墙右侧区域的光路图．16．(常州中考)平静水面上的小鸟和水中的小鱼，某时刻的实际位置如图所示，水面一侧C点的人眼恰好看到它们在水中的像重合,以小鸟眼睛A点代表小鸟，以小鱼眼睛B点代表小鱼，请画出小鸟在水中像的位置以及人眼看到小鱼的光路图．（保留作图痕迹)小专题(一）光现象作图1.2。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
图20
图22
图21
2013八年级物理上学期光学、力学作图及计算专题
一、光学作图题基础知识
1．作出下列各图的入射光线（或反射光线、镜面、折射光线）
3．完成下列各透镜的光路
4．如图7根据平面镜成像特点画出镜中的像（或镜前的物体）
二、力学作图题
1．画出图19中重为2N的紫砂茶壶受到的重力示意图。
2、如上右图20所示，一铁块放在水平地面上，请画出当条形磁铁靠近铁块时，铁块所受摩
擦力的示意图。（图中已标出摩擦力的作用点）
3．如下图21所示是长在枝条上的苹果，请在图中画出苹果受力示意图。
4．如下图22所示，当小球从A点经过B点到达C点的过程中，作出小球经过B点时所受
重力示意图。
5．在图23中画出斜面上的物体所受的重力G和物体对斜面压力F的示意图.
6．画出图24中小明受到的重力示意图。
空气
玻璃
空气
水
F F
F
F
F F
F
F
F
F
F
F
S
A’
B’
F
F
F
F
A
B
C
图7
图16
图19
图23
7．如图25所示，一个重为G=10N的铁球沿斜面滚下，请画出铁球所受重力的示意图．
8．在光滑墙壁上用网兜把足球挂在A点，足球与墙壁的接触点为B。在图26中画出球受
到的重力G、悬绳对球的拉力F的示意图。
9．如图27所示，重为10N的小球放在水平桌面上，请在图中画出小球受到的支持力和桌
面受到的压力的示意图。
10．如图28所示，画出重为9N的小球所受重力的示意图。
三、计算题：
1、一块体积为100厘米3的冰块熔化成水后，体积多大？
2、一个瓶子能盛 1千克水，用这个瓶子能盛多少千克酒精？
3、有一节油车，装满了30米3的石油，为了估算这节油车所装石油的质量，从
中取出了30厘米3石油，称得质量是24.6克，问：这节油车所装石油质量是
多少？
4、、2010年底，创下多项济宁第一的太白东路洸府河大桥即将竣工通行，大桥
主桥长960m，全桥永久用钢达创纪录的4.6×104t。
求：（1）大桥永久用钢受到的重力为多大？（取g=10N/kg）
（2）如果从桥上人行通道过桥的路人步行速度约为1.2m/s，他通过主桥所用
时间为多少min？
5、张华同学的是体重600N，那他的质量为多少？
6 、一袋质量是20kg的大米，它重是多少？如果要将它提起来，至少要用多大
的力？
7、有一个量程为10N 的弹簧测力计，问用此弹簧测力计能否测量质量为800g
的物体的重力？（g=10N/kg）
8、有一体积为30cm3的空心铜球，它的质量为178g，铜的=8.9g/cm3求(1)空心
部分体积(2)若在空心部分装满水，求该球的总质量。
图26
A
B
图24
图25
图27
图28
