变频器参数设置

变频器参数设置

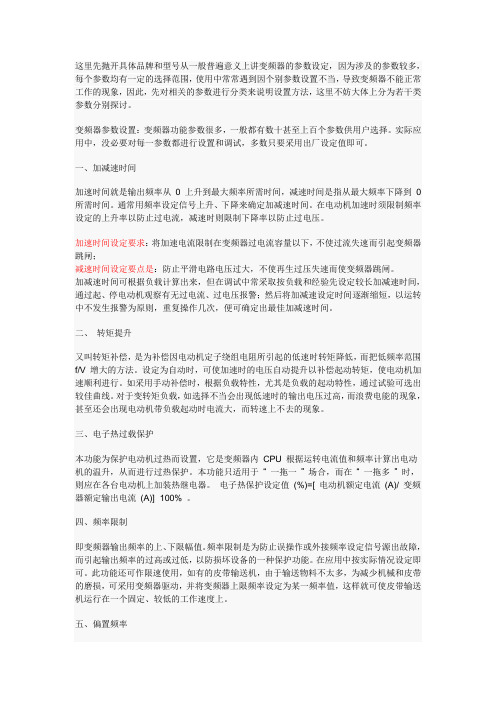

这里先抛开具体品牌和型号从一般普遍意义上讲变频器的参数设定,因为涉及的参数较多,每个参数均有一定的选择范围,使用中常常遇到因个别参数设置不当,导致变频器不能正常工作的现象,因此,先对相关的参数进行分类来说明设置方法,这里不妨大体上分为若干类参数分别探讨。

变频器参数设置:变频器功能参数很多,一般都有数十甚至上百个参数供用户选择。实际应用中,没必要对每一参数都进行设置和调试,多数只要采用出厂设定值即可。

一、加减速时间 加速时间就是输出频率从 0 上升到最大频率所需时间,减速时间是指从最大频率下降到 0 所需时间。通常用频率设定信号上升、下降来确定加减速时间。在电动机加速时须限制频率设定的上升率以防止过电流,减速时则限制下降率以防止过电压。

加速时间设定要求:将加速电流限制在变频器过电流容量以下,不使过流失速而引起变频器跳闸; 减速时间设定要点是:防止平滑电路电压过大,不使再生过压失速而使变频器跳闸。 加减速时间可根据负载计算出来,但在调试中常采取按负载和经验先设定较长加减速时间,通过起、停电动机观察有无过电流、过电压报警;然后将加减速设定时间逐渐缩短,以运转中不发生报警为原则,重复操作几次,便可确定出最佳加减速时间。

二、 转矩提升 又叫转矩补偿,是为补偿因电动机定子绕组电阻所引起的低速时转矩降低,而把低频率范围 f/V 增大的方法。设定为自动时,可使加速时的电压自动提升以补偿起动转矩,使电动机加速顺利进行。如采用手动补偿时,根据负载特性,尤其是负载的起动特性,通过试验可选出较佳曲线。对于变转矩负载,如选择不当会出现低速时的输出电压过高,而浪费电能的现象,甚至还会出现电动机带负载起动时电流大,而转速上不去的现象。

三、电子热过载保护 本功能为保护电动机过热而设置,它是变频器内 CPU 根据运转电流值和频率计算出电动机的温升,从而进行过热保护。本功能只适用于 “ 一拖一 ” 场合,而在 “ 一拖多 ” 时,则应在各台电动机上加装热继电器。 电子热保护设定值 (%)=[ 电动机额定电流 (A)/ 变频器额定输出电流 (A)]×100% 。

台达变频器参数设置

台达变频器参数设置

台达变频器参数设置
一、变频器的概念、功能和特性
变频器是一种利用电子技术以及现代电动机控制理论,通过调节电机输入频率,来控制电机输出功率的装置。

它可以准确地控制电机的转速,从而调节电动机输出转矩,使电动机能够像接受直流输入一样接受交流输入。

变频器通常主要用于控制电动机的电压、频率和启动/卸载,并能够调节功率输出,从而实现电机的能量节约效果。

电动机的控制精度高、适应范围广、节约能源效果好、稳定性高、寿命长、安全性能高。

1、变频器参数设定规范
变频器参数设定可以分为基本参数设定和特殊参数设定两类,基本参数设定应包括电机型号、电源电压、输出频率、最大输出频率、最大输出电流等,特殊参数设定则根据实际应用条件,进行增强变频器的性能,如运行模式、启停系数等。

2、台达变频器参数设定要点
①变频器的输入电压:变频器的输入电压要与电源电压一致,以保障变频器的正常运行。

②输出频率:输出频率要根据所控电机的额定值来设定。

变频器常用参数设置步骤图解

变频器常用参数设置步骤图解

变频器常用参数设置步骤图解(变频器)的设置菜单分为一级菜单、二级菜单等,菜单后面是参数。

Altivar31变频器一级菜单的访问如左图所示,参数的设置如右图所示。

右图是待机(准备运行)状态开始,将FUn-PSS-SP2参数设定为15Hz,然后又返回到待机状态的操作过程。

在实际设置时,可能从中间某一步开始。

若还有其它的参数需要设置,不需要返回到待机状态,只要返回到相应的一级继续设置即可。

全部参数设置完毕需要返回到待机状态准备开车。

有些参数还可以在变频器有些过程中进行设置。

错误的设置可能损坏变频器!没有弄清楚的参数不要随意设置!常用参数是经常使用的一些参数,主要包括以下内容(以Altivar31变频器为例):1、上限频率(高速)SEt-HSP与下限频率(低速)SEt-LSP上限频率是最大给定所对应的频率,下限频率是最小给定所对应的频率。

上下限频率的设定是为了限制电动机的转速,从而满足设备运行控制的要求。

2、加速时间(加速斜坡时间)SEt-ACC与减速时间(减速斜坡时间)SEt-dEC加速时间是变频器从0Hz加速到额定频率(通常为50Hz)所需的时间,加速斜坡类型由FUn—rPC-rPt设置。

减速时间是变频器从额定频率减速到0Hz所需的时间。

设定加、减速时间必须与负载的加、减速相匹配。

(电机)功率越大,需要的加、减速时间也越长。

一般11kW以下的电机,加、减速时间可设置在10s以内。

对于大容量的电机,若设置加速时间太短,可能会使变频器过流跳闸;设置减速时间太短,可能会使变频器过压跳闸。

对于多电机同步运行的情况,若设置加速时间太短,可能会使变频器过流跳闸,设置加速时间太长,会使开车时同步性能变坏;设置减速时间太短,可能会使变频器过压跳闸,设置减速时间太长,由于各电机功率不同,负载差异较大,可能会使各电机不能同时停转,造成下次开车困难。

因此,多电机同步运行时,需要精确设置加、减速时间,这也是设备调试的主要项目之一。

安川变频器参数设定

安川变频器参数设定

安川变频器参数设定1.电源电压和频率设置:根据实际工作环境的电网电压和频率,将变频器的电源电压和频率参数设置为相应数值。

通常情况下,可以选择自动设置或手动设置两种方式。

对于手动设置,需要输入相应的数值并保存。

2.控制方式设置:安川变频器常见的控制方式有V/F控制、矢量控制和矢量方向控制等。

根据实际需求,选择相应的控制方式,并进行参数设置。

例如,在矢量控制模式下,需要设置电流增益、速度环PI参数和速度跟踪等。

3.输出频率设置:根据需要,设置变频器的输出频率范围。

通常情况下,输出频率范围可以在0~400Hz之间进行设置。

需要注意的是,在设置输出频率范围时,要根据实际负载特性和电机的额定转速进行合理设定。

4.加速度和减速度设置:安川变频器的加速度和减速度参数设置可以影响到电机的启停过程。

根据实际工况需求,设置合适的加速度和减速度数值。

较小的加速度和减速度数值可以减少启动过程中的冲击和压力,提高系统的稳定性,但同时会引起启动时间的延长。

5.故障保护设置:安川变频器提供了多种故障保护功能,包括欠压、过压、过流、过载、短路等。

根据实际需求,设置相应的故障保护参数,以保证系统的安全运行。

例如,可以设置过载保护的触发时间和触发电流,以及过载保护后的处理方式。

6.触发器设置:安川变频器常用的触发器有数字输入触发器和模拟输入触发器等。

根据实际需求,设置相应的触发器参数。

例如,在数字输入触发器设置中,可以设置输入信号的类型和触发条件。

7.网络设置:安川变频器可以通过网络连接进行参数设置和监控。

根据实际需求,设置网络相关参数,包括IP地址、子网掩码、网关、端口等。

同时,还可以设置远程监控和控制权限等。

8.其他设置:除了上述参数的设定,还可以根据实际需求设置一些其他参数,如校准参数、停机后自动重启、运行指示灯状态等。

需要注意的是,在进行安川变频器参数设定时,要根据具体机器设备和实际工况需求进行合理设置,并且在操作过程中要仔细阅读产品说明书和相关资料,以确保设备的正常运行和使用安全。

变频器的参数设置

变频器的参数设置

6SE70变频器的上位机通信 2.SIEMENS 6SE70变频器的上位机通信
2.1 SIMOVIS/DriveMon 上位机软件的设置
(3) USS 通讯参数的设置 P368=4 设定控制方式为USS P554(ON\OFF的源)=B2100 (USS接收到的字1的第0位) P707.1(USS报文PZD区的第1个字)=K32(状态字1) P707.2(USS报文PZD区的第2个字)=KK148(实际速度) P555(选择OFF2指令的源)=B2101(USS接收到的字1的第1位) P565(失败确认选择源)=B2107(USS接收到的字1的第7位)) P571=B2111 正转方向选择源 P572=B2112 反向方向选择源 P443(主给定选择源)=K2002(状态字2)
6SE70变频器的上位机通信 2.SIEMENS 6SE70变频器的上位机通信
基于USS 2.2 基于USS 通信对变频器的远程操作
(1)当参数设置完毕后,可利用上位计算机对现场变频器实施 远程控制,参数设置界面如图3-2所示。在软件界面左下角处有 红色(停止)和绿色(启动)按钮,可以实现对变频器(电动 机)的远程启停控制。 (2)变频器运行时,会发出清脆的继电器吸合声,在 “Setpoint(设置值)”处可以填入你所希望的数字,用百分比 来表示。100%表示以正转矩方向最高速度运转,当输入设定值 之后键入回车键,变频器即按你的意愿进行运行。停止时会在 变频器的参数列表上观测到变频器的工作参数,如r002 显示当 前设定的频率,r003显示变频器输出电压,r004 显示变频器输 出电流等。当负载变化时,则对应的电压、电流也发生变化。
(2)按P键开始复位,复位过程大约为2Min,这样可保证变频器 的参数均回到工厂默认值。复位结束后,面板显示为P970,继 续下面的设置。

变频器主要设置参数

变频器主要设置参数

变频器主要设置参数1、运行方式:主要是带编码器和不带编码器(编码器比较精确一些),其中分别还有是矢量控制还是V/F控制(力矩大时最好用矢量控制比较稳定)2、控制方式:有变频器自带的那个操作面板控制正反转还是用端子控制正反转这个是必须要设定的参数3、频率来源设定:是面板直接给还是模拟量给4、再有是停车方式:自由停车一般用于带抱闸的电机,减速停车相反5、其他还需要设电机的一些参数进行自学习,保证电机的最佳状态。

有些变频器再最开始需要设定某参数,使所有参数都允许改写和高级菜单功能变频器功能参数很多,一般都有数十甚至上百个参数供用户选择。

实际应用中,没必要对每一参数都进行设置和调试,多数只要采用出厂设定值即可。

但有些参数由于和实际使用情况有很大关系,且有的还相互关联,因此要根据实际进行设定和调试。

因各类型变频器功能有差异,而相同功能参数的名称也不一致,为叙述方便,本文以富士变频器基本参数名称为例。

由于基本参数是各类型变频器几乎都有的,完全可以做到触类旁通。

一、加减速时间加速时间就是输出频率从0上升到最大频率所需时间,减速时间是指从最大频率下降到0所需时间。

通常用频率设定信号上升、下降来确定加减速时间。

在电动机加速时须限制频率设定的上升率以防止过电流,减速时则限制下降率以防止过电压。

加速时间设定要求:将加速电流限制在变频器过电流容量以下,不使过流失速而引起变频器跳闸;减速时间设定要点是:防止平滑电路电压过大,不使再生过压失速而使变频器跳闸。

加减速时间可根据负载计算出来,但在调试中常采取按负载和经验先设定较长加减速时间,通过起、停电动机观察有无过电流、过电压报警;然后将加减速设定时间逐渐缩短,以运转中不发生报警为原则,重复操作几次,便可确定出最佳加减速时间。

二、转矩提升转矩提升又叫转矩补偿,是为补偿因电动机定子绕组电阻所引起的低速时转矩降低,而把低频率范围f/V增大的方法。

设定为自动时,可使加速时的电压自动提升以补偿起动转矩,使电动机加速顺利进行。

安川变频器简单参数设置

安川变频器简单参数设置安川变频器是一款电力传动设备,主要用于控制和调节电机的转速和扭矩。

在实际应用中,为了使变频器能够更好地适应不同的工作环境和需求,需要对其进行一些参数设置。

下面将对一些常见的安川变频器参数进行详细介绍。

1.控制模式设置2.额定频率设置额定频率是指电机正常运行时的频率,通常为50Hz或60Hz。

用户需要根据电网供电频率来设置变频器的额定频率,以保证电机正常工作。

3.最大频率设置最大频率是指变频器可以调节的最高频率,用户可以根据需要将最大频率设定为小于或等于电机额定转速的值。

4.加速时间设置加速时间是指电机从静止状态加速到额定速度所需的时间。

用户可以根据具体情况设置加速时间,以满足对加速过程的要求。

5.减速时间设置与加速时间类似,减速时间是指电机从额定速度减速到停止所需的时间。

用户可以根据需要设置减速时间,以满足对减速过程的要求。

6.输出频率限制为了保护电机和设备,在变频器中可以设置输出频率的上限和下限。

用户可以根据工作需求和设备的额定转速设置输出频率限制。

7.过载保护变频器中一般都有过载保护功能,可以根据需要设置过载保护参数,以防止电机过载运行。

8.编码器设置对于需要更高精度控制的应用,用户可以将编码器安装在电机上,并设置编码器参数,以提供更准确的位置和速度反馈。

9.通讯设置对于需要与其他设备进行通讯的应用,用户可以设置通讯协议和参数,以实现与其他设备的数据交换和控制。

以上仅是对安川变频器一些简单参数设置进行了简单介绍,实际应用中还有更多参数可以设置,如过电流保护、启动方式、断相保护等。

不同型号的变频器参数设置可能会有所不同,用户在进行参数设置时应参考相关产品手册和技术资料,确保设置正确。

同时,在参数设置完成后,用户还应进行实际测试和调试,以确保变频器能够正常工作。

变频器参数设定

210
5.2.2低速过载值
210
6.1停车方式
自由停车
6.5设置主动设备
不设置为主动设备
7.1.1端子控制
模拟量控制,或速度预设
设定主从机的时候两#)
从机(2#)
3.1最小输出频率
0
0
3.2最大输出频率
49
50
3.3.1加速时间
60S
5S
5.1限流保护
315(1.5倍电机额定电流)
315
5.2.1过载保护值
210(电机额定电流)
210
5.2.2低速过载值
210
210
6.1停车方式
自由停车
自由停车
6.5设置主动设备
设定为主动设备
不设定为主动设备
7.1.1端子控制
模拟量给定
功率平衡给定
7.5,1平衡P系数
0
4
7.5.2平衡I系数
0
10
不设定主从机时两台变频器参数一致,但是不能同时启动,只能单机启动
3.1最小输出频率
0
3.2最大输出频率
50
3.3.1加速时间
60
5.1限流保护
315
5.2.1过载保护值

西门子变频器参数设置

P060
1
回到参数菜单(参数自检)
P462
8s
加速时间。如果P366=10 ,U800=1设置U827代替
P463
0
加速时间单位:S
P464
8s
减速时间。如果P366=10 ,U800=1设置U828代替
P465
0
减速时间单位:S
P492
200%
力矩上限
P498
-200%
力矩下限
P115
2或4
如果要辩识设置该参数,平移机构不建议做辩识处理
153
6SE7041-3TL60
1300.0
154
6SE7037-0TJ60
690.0
163
6SE7038-6TS60
6450.0
181
6SE7041-1TS60
6270.0
185
6SE7042-5TN60
2470.0
194
注:1、在线监测曲线:K22输出电流
KK73给定速度;
KK148实际速度.
2、r002显示速度实际值单位Hz
r782故障发生时间
r783跳闸时的速度
r786跳闸时的电压
r826显示电子板编码
r947/r949故障查询
P952=0故障清除
380V
电压参考值
P352
50HZ
频率参考值
P353

转速参考值
P354

转矩参考值
P357
10
采样时间,如果报F042适量增加该参数
P452
50HZ
正向旋转时的最大频率。如果P366=10 ,U800=1设置U805代替
P453

abb变频器参数设置步骤

ABB变频器(Variable Frequency Drive,简称VFD)是一种用于电动机控制的设备,可通过调节电机的转速来实现对电机的精确控制。

ABB变频器的参数设置是确保变频器按照要求运行的关键步骤。

本文将介绍ABB变频器参数设置的步骤。

步骤一:安全操作在进行ABB变频器参数设置之前,请确保已经熟悉相关的安全操作规程,并且按照规程佩戴必要的个人防护装备。

确保所有关联的电气电路已经切断电源,并且确认电路无电。

步骤二:访问参数设置界面开始设置ABB变频器的参数之前,首先需要访问参数设置界面。

这通常可以通过操作变频器上的控制面板或者使用相应的软件来完成。

步骤三:设置基本参数在参数设置界面中,首先需要设置一些基本参数,包括输入电压、输出电压、输出频率等。

这些基本参数需要根据实际需求进行设定,通常可以参考设备的技术规格书来获取相应的数值范围。

步骤四:设置运行参数在完成基本参数设置之后,需要设置一些与运行相关的参数,如加速时间、减速时间、最小频率、最大频率等。

这些参数设置会影响到电机的运行特性,根据实际需求进行调整。

步骤五:设置保护参数为了保护电机和变频器本身的安全运行,需要设置一些保护参数,如过载保护、过温保护、短路保护等。

这些保护参数需要根据实际情况进行设定,以确保设备在异常情况下能够自动停机或采取相应的保护措施。

步骤六:设置控制参数控制参数设置将影响到变频器对电动机的控制方式,如开环控制、闭环控制、矢量控制等。

根据实际需求进行选择,并进行相关参数的设置。

步骤七:保存参数设置在完成所有参数的设置之后,一定要记得保存这些参数设置。

通常可以在参数设置界面中找到保存或确认的选项,点击保存后,设备将会保存这些参数设置,并按照设置的参数进行运行。

步骤八:测试与调试在完成参数设置之后,建议进行一些测试与调试工作,以确保参数设置的准确性。

通过对变频器的运行状态进行观察和电机的实际控制效果进行测试,可以及时发现并纠正可能存在的问题。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

变频器参数设定
近期变频器使用较频繁,现将常用品牌变频器参数整理规范,如
无特殊情况,请按下列参数进行设定(以3P AC380V 50Hz 6极 15kW
电机为例)。
施耐德变频器参数设定(ATV71系列)
简单起动(SIM):
bFr(标准电机频率): 50Hz
nPr(电机额定功率): 15kW(参照电机铭牌设定)
UnS(电机额定电压): 380V(参照电机铭牌设定)
nCr(电机额定电流): 31.4A(参照电机铭牌设定)
FrS(电机额定频率): 50Hz(参照电机铭牌设定)
nSP(电机额定速度): 970rpm(参照电机铭牌设定)
tUn(自整定): 请求自整定并完成
PHr(改变输出相序): 改变电机旋转方向(电机反转时进行设定)
ACC(加速时间): 30s
dEC(减速时间): 45s
LSP(低速频率): 10Hz
HSP(高速频率): 50Hz
设置(Set-):
Ftd(电机频率阈值): 40Hz
输入/输出设置(I-O-):
rI-(R1设置): FtA(频率达到)
r2-(R2设置): rUn(变频器运行)
AO1-(AO1设置): OFr(电机频率)使用频率表
AO1t(AO1类型): 10V(10V电压)使用频率表
命令(CtL-):通过导航按钮调速,如用电位器调速则不用设该参数
FrI(给定1通道): LCC(图形终端)
CHCF(组合模式): SEP(隔离通道)
CdI(命令通道1设置): tEr(端子排)
Rln(反向禁止): Yes(是)
出厂设置(FCS-):
GFS(回到出厂设置): YES(常规下不使用该功能)
施耐德变频器参数设定(ATV312系列)
bFr(标准电机频率): 50Hz
FrI(给定1通道): AI1
设置(Set-):
ACC(加速时间): 30s
dEC(减速时间): 45s
LSP(低速频率): 10Hz
HSP(高速频率): 50Hz
Ftd(电机频率阈值): 40Hz
电机控制(drc-):
UnS(电机额定电压): 380V(参照电机铭牌设定)
FrS(电机额定频率): 50Hz(参照电机铭牌设定)
nCr(电机额定电流): 31.4A(参照电机铭牌设定)
nSP(电机额定速度): 970rpm(参照电机铭牌设定)
tUn(自整定): 请求自整定并完成
输入/输出设置(I-O-):
Do-(模拟/逻辑输出): Ofr(电机频率)
rI-(R1设置): FtA(频率达到)
r2-(R2设置): rUn(变频器运行)
命令(CtL-):
LAC(访问等级): L3
CHCF(组合模式): SEP(隔离通道)
CdI(命令通道1设置): tEr(端子排)
台达变频器参数设定(VFD-B系列)
用户参数
00-02(重至为出厂值): 09(50Hz)
00-03(开机预设显示画面): 01(输出频率)
基本参数
01-00(最高操作频率设定): 50Hz
01-01(电机额定频率设定): 50Hz
01-02(电机额定电压设定): 380V
01-08(输出频率下限设定): 20Hz
01-09(第一加速时间设定): 50S
01-10(第一减速时间设定): 90S
01-15(自动加减速): 4
01-23(加减速时间单位设定): 00

操作方式参数
02-00(第一频率指令来源设定): 01
00(不用电位器)
02-01(第一运转指令来源设定): 02
输出功能参数
03-02(多功能输出端子MO2): 09
03-04(任意频率到达设定): 40Hz
保护功能参数
06-04(过转矩检出准位设定): 170
电机参数
07-00(电机额定电流设定):(电机额定电流/变频器额定电流)×100
07-04(电机级数设定): 默认为4

增加制动单元、电阻时修改下列参数
06-00(过电压失速防止功能) 00
06-01(加速中过电流失速防止) 120%
06-02(运转中过电流失速防止) 120%
08-16(自动稳压功能) 02

台达变频器参数设定(VFD-C系列)
驱动器参数
00-02(重至为出厂值): 09(50Hz)
00-03(开机预设显示画面): 01(输出频率)
00-20(频率指令来源设定Auto): 02(外部模拟输入)
00-21(运转指令来源设定Auto): 01(外部端子操作)
基本参数
01-00(最高操作频率): 50Hz
01-01(电机1输出最高频率设定): 50Hz
01-02(电机1输出最大电压设定): 380V
01-10(上限频率): 50Hz
01-11(下限频率): 20Hz
01-12(第一加速时间设定): 30S
01-13(第一减速时间设定): 70S
01-45(加减速及S曲线时间单位): 01(0.1秒)
数字输入/输出参数
02-16(多功能输出3 MO1): 01
02-17(多功能输出4 MO2): 03
02-22(任意到达频率1): 50Hz
02-23(任意到达频率1宽度): 10Hz
保护功能参数
06-10(过转矩检出准位 OT2): 170
增加制动单元、电阻时修改下列参数
06-01(过电压失速防止功能) 00
06-03(加速中过电流失速防止) 120%
06-04(运转中过电流失速防止) 120%
07-23(自动稳压功能) 02
三菱变频器参数设定(FR-A700系列)
基本功能
P1(上限频率): 50Hz
P2(下限频率): 10Hz
P7(加速时间): 30S
P8(减速时间): 45S
频率检测
P42(输出频率检测): 40Hz
P79(操作方式选择) 3
2 (采用电位器)
电机常数
P80(电机容量): 15kW
P81(电机极数): 6
P83(电机额定电压): 380V
P84(电机额定频率): 50Hz
参数清除
Pr.CL(清除参数) 1
Pr161(频率设定/键盘锁定操作) 11
Pr570(多重额定选择) 3(轻载时1)
Pr72(PWM频率选择) 6
Pr800(控制方式选择) 20
Pr882(制动回避动作选择) 1
Pr883(制动回避动作水平) 780V
Pr.157(OL信号输出延时) 2S
Pr.800(控制方式选择) 20
注:1)电机声音异常时,可调Pr72参数(6),可以降低噪声;
2)oL时,设定P882=1;根据实际需要延长减速时间Pr8;
Pr570=1
3)EOv2时,P883=780V;P882=1
东元变频器参数设定(7200GS系列)
Bn-01: 40S
Bn-02: 90S
Bn-10: 02
Sn-02: OF
Sn-04: 0000
Sn-21: 05
Cn-01: 440V
Cn-02: 50
Cn-03: 380V
Cn-04: 50
Cn-05: 2.5
Cn-06: 28V
Cn-07: 1.3
Cn-08: 18
Cn-09: 32
Cn-15: 20%
Cn-21: 45Hz
东元变频器参数设定(7200MA系列)
Bn-01: 40S
Bn-02: 80S
Bn-12: 02
Bn-40: 03
Sn-02: 15
Sn-04: 1
Sn-05: 1
Sn-32: 05
Cn-01: 440V
Cn-02: 50
Cn-03: 380V
Cn-04: 50
Cn-19: 20%
Cn-29: 45Hz
Cn-30: 45Hz
Cn-31: 0.1Hz
汇川变频器参数设定(MD280系列)
F1-00(电机额定功率) 11
F1-01(电机额定电压) 380
F1-02(电机额定电流) 24.5
F1-03(电机额定频率) 50Hz
F1-18(调谐选择) 1 ENTER键
“TUNE”闪烁 RUN键 “TUNE”不闪烁 回到停车状态
F0-00(命令源选择) 1
F0-01(频率源选择) 1
F0-04(最大频率) 50
F0-05(上限频率源) 1
F0-06(上限频率数值设定) 50
F0-07(下限频率数值设定) 10
F0-09(加速时间1) 60
F0-10(减速时间1) 70
F3-03(DO2输出选择) 3
F5-15(频率检测值FDT电平) 45
特殊功能
FP-01(参数初始化) 1
FF-00 01430
调FF-01 看FF-03
F4-00 调1 F1-15 扭矩
注:请按上述参数依次设定!
