金刚石滚轮成形砂轮修整器的结构设计
金刚石滚轮成形砂轮修整器的结构设计*
孙燕燕1,林东玲1,张宇2,乔楠楠2
(1.沈阳汽车工业学院,辽宁沈阳110015;2.沈阳市工业技术学校,辽宁沈阳110102)
摘要:针对加工轴类工件时,常会遇到尺寸精度要求高、表面粗糙度值小的各种圆弧的难加工问题,提出采用成形
磨削法进行圆弧的加工,并针对圆弧加工用的成形砂轮,设计出金刚石滚轮成形砂轮修整器。
关键词:成形磨削;金刚石滚轮;砂轮修整器
中图分类号:TH122文献标识码:A文章编号:1006-4414(2010)02-0051-02
Thestructuraldesignofdiamondrollingform-wheeldresser
SunYan-yan1,LinDong-ling1,ZhangYu2,QiaoNan-nan2
(1.Shenyanginstituteofautomobileindustry,ShenyangLiaoning110015,China;
2.Shenyangindustrialtechnicalschool,ShenyangLiaoning110102,China)
Abstract:Whileshaftworkpiecesisprocessed,thedifficultprocessingofarcsuchashighdimensionalprecisionandsmall
surfaceroughnessoftencomesup.Inordertosolvethisproblem,thispaperputsforwardtheform-grindingmethodforpro
cessingofarc,anddesignsdiamondrollingform-wheeldresserespeciallyfordressingform-wheelwhichisusedforarcpro
cessing.
Keywords:form-grinding;diamondrollingwhee;lwheeldresser
1前言
成形磨削是把砂轮修整成与工件轮廓相吻合的
形状,加工时砂轮和工件全面接触拷贝出砂轮的廓
形,是一种高精度、高效率、低成本的精加工方法[1]。
成形磨削时,由于砂轮各点处的圆周速度不一样,致
使各点处的材料去除率不同,从而导致砂轮磨损不均
匀,特别是在尖角部位容易崩碎,从而产生形状误差。
由于零件的成形形状是砂轮形状的拷贝,这必然对加
工精度产生影响,同时磨削余量的不均匀也会导致磨
削烧伤等加工缺陷,因此成形砂轮的修整对成形磨削
加工过程具有决定性影响。针对圆弧加工用的成形
砂轮,设计出专门的金刚石滚轮成形砂轮修整器。
2砂轮修整器的结构设计
2.1主轴部件
该部件是修整装置的关键部件。金刚石滚轮安
装在它的上面,其精度直接影响修整精度,进而影响
被加工工件的精度。如何保证本装置的精度,设计、
加工和装配是关键技术。此外,金刚石滚轮主轴还应
具有足够的刚度,主要是考虑到金刚石滚轮的修整力
比较大,为提高滚轮寿命,滚轮直径应尽可能的大,该
设计中将滚轮直径选为140mm。金刚石滚轮修整装
置主轴采用如图1所示结构。该结构简单,加工精度
易保证,调整方便,精度高,径向跳动小于0.003mm,
轴向窜动小于0.003mm,端跳动小于0.003mm
。图1金刚石滚轮修整装置主轴结构图
2.2电机功率
金刚石滚轮修整是用磨削法成形,而金刚石笔修
整是车削法成形,故前者的修整力比后者大,所以电
机应有足够的扭矩。修整电机的功率是按每毫米宽
度15~30W[2]计算的,电机的功率1kW为最常用。
考虑到电机的具体结构及所加工的零件较宽
(65mm),故电机功率选定为1.5kW。
2.3传动部件
传动部件的作用是保证金刚石滚轮转速的高低、
旋转方向符合修整工艺的要求,且将电机的旋转运动
平稳的传送给主轴。该设计中,采用带传动,即可满
足要求。主要是因为带传动具有以下优点:因带有
弹性,能缓冲、吸振,从而传动平稳,噪声小; 当传动
过载时,带在带轮上打滑,可以防止其它零件损坏;!
结构简单、装拆方便;∀可用于中心距离较大的传动。#51#应用与试验
#机械研究与应用#
*收稿日期:2010-03-06作者简介:孙燕燕(1982-),女,辽宁大连人,助教,研究方向:超精密加工。2.4进给部件
进给部件的作用是能够实现精确进刀,进给速度
应以金刚石滚轮每转进给量小于0.2m为限,且能
实现快速退刀,控制砂轮修整中的光修转数。该设计
将采用伺服电动机驱动滚珠丝杠的进给机构,可以通
过数控系统编程来控制修整进给量和光修转数。
2.5连接部件
连接部件的作用是通过它实现与磨床的连接。
不同型号的磨床,其要求连接部件的结构不同。根据
实验室MB1332A半自动外圆磨床的安装空间和位
置,可将修整装置安装于砂轮后方,通过滑块与导轨,实现其与磨床的连接。
图2金刚石滚轮修整器结构简图
1.伺服电动机2.联轴器3.滚珠丝杠4.滚轮电动机5.传
动V带6.金刚石滚轮7.砂轮8.直线导轨9.滑块
设计的金刚石滚轮修整装置如图2所示。该装置由滚轮电动机4经V带5驱动金刚石滚轮6回转。
伺服电动机1和滚珠丝杠3由联轴器2联结,通过滑
块9和直线导轨8组成数控修整进给机构,可实现在
线修整,并可通过数控系统编程来控制修整进给量和
光修转数。
3结语
在以往的加工中,砂轮圆角完全靠手工在砂轮上
用金刚石刀修出,经试磨合格后方可正式加工,生产
率低且精度难以保证,同时对操作者的技术水平要求
高。若采用成形砂轮进行加工,既可以保证精度,又
可以提高生产率,效果很好。要实现成形磨削,就要
解决成形砂轮修整问题。笔者设计的金刚石滚轮成
形砂轮修整器的滚轮形状与砂轮形状互补(即滚轮
形状与工件形状一致),能够准确地修整砂轮,并且
与手工修整相比,效率和精度显著提高,进而提高了
成形磨削的质量和生产效率,具有广阔的应用前景。
参考文献:
[1]李伯民,赵波.现代磨削技术[M].北京:机械工业出版社,2003.[2]光福田.金刚石滚轮修整装置[J].现代制造工程,1993(2):15-16.
(上接第50页)
算机网络化管理[5]。同时,随着国家高新技术及信
息产业的发展,对谐波传动技术产品的需求将会更加
突出。这些技术都将为直升机减速器的创新和发展
起到重要的推动作用。直升机减速及齿轮技术也将
顺应趋势,向高承载力、高齿面硬度、高精度、高速度、
高可靠性、高传动效率、低噪声、低成本、标准化、多样
化等方面发展。
参考文献:
[1]陈建中.直升机构造学[M].北京:长城出版社,1996.[2]机械设计手册编委会.机械设计手册(单行本)齿轮传动[M].北京:机械工业出版社,2007.[3]饶振刚.行星传动机构设计[M].北京:国防工业出版社,2003.[4]张展.齿轮减速器现状及发展趋势[J].水利电力机械,2001,23(1):58-60.
[5]栗琳主,王玉山.直升机发展历程[M].北京:航空工业出版社,2007.[6]. .布尔加科夫(苏),常春江译.航空齿轮传动和减速器手册[M].北京:航空工业出版社,1988.[7]航空工业部第六∃八研究所二室.减速器图册[M].北京:国防
工业出版社,1983.[8]倪先平.直升机手册[M].北京:航空工业出版社,2003.
#信息#我国机床制造业进入世界强国之列
由齐齐哈尔二机床(集团)有限责任公司为中信重工机械股份有限公司专门设计,具有完全自主知识产
权、属于极限制造的世界首台TK6932/L410型双立柱重型数控落地铣镗床正在紧张的安装调试当中。该机床
采用了当今世界最先进、最成熟的技术,是目前世界最大的数控落地铣镗床,主要应用于国防、军工、航空航天、
发电设备、能源交通、模具制造等行业的大型精密零件加工。特别适合于核电与水电的大型外壳,大型压力机
及超大型工件的加工。它的研制成功标志着我国机床制造业进入世界强国之列。
#本刊辑##52#应用与试验
#机械研究与应用#

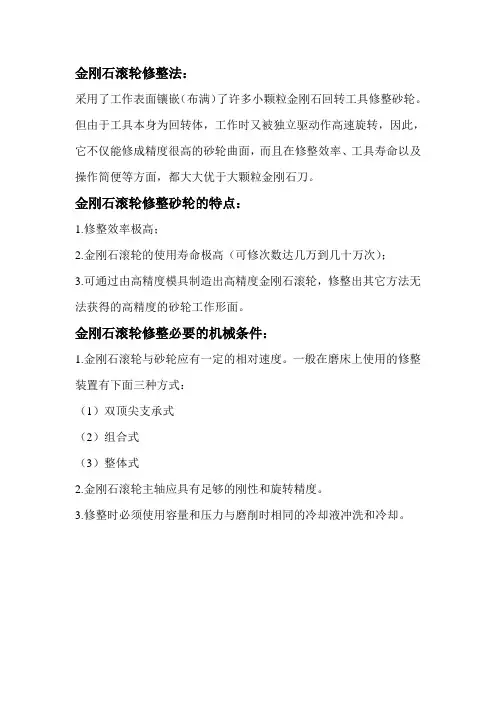

金刚石滚轮修整
