多路输出时间控制器说明
太阳能控制器说明书
PWM太阳能控制器使用说明书版本号：2014-V1.0非常感谢您购买我公司的太阳能控制器！请在安装及使用本产品前，仔细阅读说明书，并妥善保管。
须有经验的技术人员进行安装操作，安装过程需严格按照本使用手册进行安装，以确保该产品能正常工作。
目录一、重要的安全说明 (2)二、一般安全信息 (2)三．产品简介 (2)四．性能特点 (3)五、产品外观 (3)六、LCD液晶显示说明 (3)七、安装说明第1步：连接蓄电池 (6)第2步：连接光伏组件 (6)第3步：连接负载 (7)第4步：检查连接 (8)第5步：控制器通电 (8)第6步：光伏组件通电 (8)八、LCD浏览说明 (9)九、系统异常情况下的显示说明 (10)十、系统设置说明 (11)十一、一般故障排除 (13)十二、光伏发电系统的维护 (14)十三、使用环境 (14)十四、保修承诺 (15)十五、声明 (15)十六、型号说明 (15)十七、部分技术参数 (16)十八、控制器外形尺寸图 (17)十九、监控软件及数据线的连接 (18)一、重要的安全说明警告1. 连接蓄电池之前，确保蓄电池电压高于额定电压的80%!低于80%时控制器很大可能会造成损坏。
严禁使用劣质蓄电池！2.光伏组件的总开路电压不得高于蓄电池组电压的2倍。
3. 光伏组件的总工作电压不得低于蓄电池组电压的1.2倍。
4. 严禁在未接蓄电池情况下，用三相交流电整流后模拟光伏组件充电。
二、一般安全信息控制器内部没有需要维护或维修部件，用户不可拆卸和维修控制器。
在安装和调整控制器的接线前务必断开光伏的连线和蓄电池端子附近的保险或断路器。
建议在控制器外部安装合适的保险丝或断路器。
防止水进入控制器内部。
安装之后检查所有的线路连接是否紧实，避免由于虚接而造成热量聚集发生危险。
三、产品简介是针对小型的光伏离网发电系统设计的一款智能型光伏控制器，能控制多路太阳能电池方阵实现蓄电池组的充放电管理功能，依据蓄电池组端电压的变化趋势自动控制太阳能电池方阵的依次接通或切离，既可充分利用宝贵的太阳能电池资源，又可保证蓄电池组安全而可靠的工作。
多功能环境控制器说明书
6路风机1路水帘环境控制器说明书（高精度测温温控时控养殖专用）功能介绍：当上窗前有“0”闪烁时，表示风1间歇排氨气功能已打开。
消警方法：当报警时，按“加”或“减”可消警。
1. 数字化传感器测温，反应快，灵敏度高，精度高，稳定性好。
测温精度：0.1度。
2. 超温报警、低温报警、停电报警。
1路专用继电器输出。
3. 断电后参数、数据存储功能。
4. 间歇时控排氨气功能。
且温控、时控智能自动转换：室温高于指定风机启动温度时，常转，低于停止温度时，进入间歇时控状态。
5. 防雷击功能。
带有防雷击模块。
6. 电源三相输入，无需零线，安装方便，不易雷击。
7. 多路温控分别独立启动，多路温控的启动温度和停止温度均可调。
每一路带载380V 3A。
（可轻松的带载100A以下的接触器线圈）8. 恶劣环境抗干扰功能。
真正的工业级产品。
9. 一键修改参数功能。
当目标温度变化时，风1、风2、风3、风4、风5、低温报警、超温报警都跟随变动。
所以，日常工作时，仅修改目标温度这一个参数即可。
大大简化了操作步骤。
注意：先设置好目标温度后，方可设置其它参数。
10. 自动调温功能。
45号设置为养殖天数，31-35号：每天需要下降的温度，就会每天自动降温，无需天天调整。
11. 一键还原功能。
当用户把参数调乱了而不会整理时，可用一键还原功能，把18号参数加到6即可还原到出厂默认值。
参数设置方法：按一下“菜单”键，上窗口变为“1”；下窗口变为1号的内容--“目标温度设定值”可按加、减键调整。
（按住+或-可快速加减）再按一下“菜单”键，上窗变为“11”，（以下同上）30秒后，如没有任何键按下，温控仪自动保存设定值，且回到工作界面。
如果按住“菜单”键，黑屏后松开，温控仪也可自动保存设定值，且回到工作界面。
例如：当上窗显示“3”时，下窗设置成31.0，那么室温上升到31℃时，风1启动。
其它参数同理。
风机开启间歇时控功能：（本功能常用于冬天排氨气。
）第一步：由23号指定哪一路风机同时具备时控和温控功能。
多路PT100或4-20ma转485、232采集模块说明
多路PT100或模拟信号4-20ma转485、232采集模块说明数据采集模块的用途数据采集别称数据获取，是运用数据采集模块，从系统软件外界收集数据并输入到系统软件內部的1个插口，数据采集技术已运用在各行各业。
数据采集的目地是以便精确测量工作电压、电流量、溫度、工作压力或响声等物理现象。
应用场景PC的数据采集，根据模块化设计硬件配置、系统软件和电子计算机的融合，开展精确测量。
虽然数据采集模块依据不一样的运用要求有不一样的界定，但系统结构收集、剖析和显示的目地却都同样。
数据采集模块融合了数据信号、控制器、激励器、信号调理、数据采集机器设备和系统软件。
在电子计算机运用的今日，数据采集的必要性是非常明显的，这是电子计算机与外界物理学全球联接的公路桥梁，多种类型数据信号收集的难度系数水平区别挺大。
实际上收集时噪音也将会产生某些不便，数据采集时会某些基本概念要留意，也有大量的实际上的难题要处理。
而数据采集模块主要用于传输数据的工业生产控制模块主要用途，远程控制数据采集模块控制模块比GPRS控制模块在速度上带显著优点。
产品概述：IBF25产品实现传感器和主机之间的多路信号采集，用来检测最多5路温度信号。
IBF25系列产品可应用在RS-232/485总线工业自动化控制系统，温度信号测量、监测和控制等等。
产品包括电源隔离，信号隔离、线性化，A/D转换和RS-485串行通信。
每个串口最多可接255只IBF25系列模块，通讯方式采用ASCII码通讯协议或MODBUS RTU通讯协议，地址和波特率可由代码设置，能与其他厂家的控制模块挂在同一RS-485总线上，便于计算机编程。
IBF25系列产品是基于单片机的智能监测和控制系统，所有的用户设定的校准值，地址，波特率，输入类型，数据格式，校验和状态，转换速率等配置信息都储存在非易失性存储器EEPROM里。
IBF25系列产品按工业标准设计、制造，信号输入/ 输出之间隔离，可承受3000VDC 隔离电压，抗干扰能力强，可靠性高。

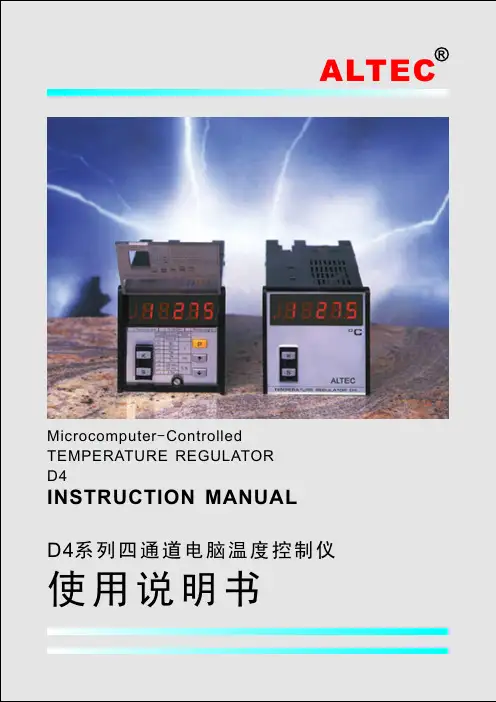

D4系列四通道温度控制器使用说明书
·1·
TEMPERATURE REGULATOR D4
ALTEC
3 .型号定义
D4系 列 四 通 道 电 脑 温 度 控 制 仪 根 据 输 入 信 号 的 性 质 及 功 能 不 同 共 分 十 二 种 标 准 型 号 。 用 户 如 选 用模 拟 量输 出 或双向 可 控硅输 出 或其它 特 殊功能,订 货 时需特 别 注明。
ALTEC
Microcomputer-Controlled TEMPERATURE REGULATOR D4
INSTRUCTION MANUAL D 4系 列 四 通 道 电 脑 温 度 控 制 仪
使用说明书
TEMPERATURE REGULATOR D4
ALTEC
目录
1 .概 述 … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … …0 1 2 .功 能 特 点 … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … …0 1 3 .型 号 定 义 … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … …0 2 4 .面 板 介 绍 … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … …0 2 5 .包 装 和 储 存 …………………………………………………………………………………0 3 6 .仪 器 安 装 及 外 形 尺 寸 ……………………………………………………………………0 3 7 .机 芯 拆 卸 … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … …0 4 8 .工 作 原 理 … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … …0 4 9 .接 线 方 式 ……………………………………………………………………………………0 5 1 0 .抑 制 干 扰 措 施 … … … … … … … … … … … … … … … … … … … … … … … … … … … … …1 0 1 1 .工 作 状 态 显 示 … … … … … … … … … … … … … … … … … … … … … … … … … … … … …1 0 1 2 .循 环 显 示 … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … …1 0 1 3 .实 测 值 的 显 示 … … … … … … … … … … … … … … … … … … … … … … … … … … … … …1 0 1 4 .设 定 值 的 显 示 和 修 改 … … … … … … … … … … … … … … … … … … … … … … … … …1 1 1 5 .参 数 的 显 示 及 修 改 … … … … … … … … … … … … … … … … … … … … … … … … … …1 2 1 6 . 故障 显 示 … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … …1 2 1 7 .调 节 参 数 的 整 定 … … … … … … … … … … … … … … … … … … … … … … … … … … …1 3 技 术 参 数 ………………………………………………………………………………………1 4
万能断路器说明书
智能型万能式断路器使用说明书1．概述1.1适用范围HJW1系列空气断路器（以卜简称断路器）主要适用于交流50Hz，额定工作电压为400V、690V，额定电流为400A-6300A的配电网络中，用来分配电能和保护线路及电源设备免受过载、欠电压、短路取和接地等故障的危害。
断路器核心部件采用智能型控制器，具有精确的选择性保护，可避免不必要的停电，提高供电系统的可靠性、连续性和安全性。
1.2型导及其舍义1 3正常的使用，安装和运输条件1.3.1正常使用条件a)周围空气温度上限不超U+40℃，下限不低于-5℃，24h的平均值不超过+35℃，注：在周围空气温度高于+40℃或低-5℃的条件下使用的断路器应与制造厂协商。
b)安装地点的海拔不超过2000m，c)大气的相对湿度在周围最高温度+40℃时不超过50%，在较低在温度下可以有较高的相对湿度（侧如20℃时的90%），并考虑到因温度变化发生在产品表面上的凝露。
1.3.2正常安装条件a)安装位置应垂直、各方向的倾斜度不超过5℃；b)污染等缎：3级c)安装类别：断路器主电路及欠电压脱扣器线圈、电源变压器初级线圈为Ⅳ级，辅助电路、控制电路为Ⅲ级。
1 3 3正常贮存和运输条件a)温度下限不低于-25℃，上限小超过十55℃，b)相对湿度(25℃时)不超过95%，c)产品在运输过程中，应轻搬轻放，小应倒放，应尽量避免剧烈碰撞。
2．技术特征21分类2.1.1按安装方式分：固定式、抽屉式。
2 1 2按操作方式分：电动操作、手动操作。
2 1 3按脱扣器种类：具有智能型控制器、欠电压瞬时（或延时）脱扣器和分励脱扣器。
2 1 4智能型控制器分娄：a) Perfection-L(简称L)型（经济型，光柱显示），h) Perfection-M（简称M）型（普通型，LED数码显示），c) Perfection-H (简称H)型（增强型，LCD液晶显示）。
2.2主要技术参数见表1表1主要技术参数2 .3主要技术性能2.3. l智能型控制器保护特性的电流整定值范围及准确度见表2。
JMC流量控制器使用说明书
--系统设置
系 数--
A：1.0002
[ENTER]：修改
B：1.0002
[ESC]： 返回
C：1.0002
3、K 值系数： 该系数表示的是流量计探头的 K 值系数，其具体参数需参照后面提供的流量计探头的 K 值表
C#=3#
1# 反馈 接点 输入
2# 反馈 接点 输入
3# 反馈 接点 输入
上排端 子为电 磁阀的 继电器 输出
NO COM NC
NO COM NC NO COM NC
1#通道 2#通道 3#通道
下排端 子为再 生信号 的继电 器输出
NO COM NC NO COM NC NO COM NC
1#罐体 出水阀门 之电磁阀 220V/AC 1#JMA内部接线示意图
操作人员不得随意清除总累计流 量，如果特殊情况必 须要对总累计流量进行 清除时需向供应商寻 求技术支持。累计清零需要对各个回路进行清零。
6、强制： 其功能就是在剩余流量 还没有到达零 时，进行强制再 生信号输出，强 制再生信号结 束后，剩
余流量（批量）将恢复到设定值，强制分就地和远端两种。 就地强制可以在控制器上操作： 当在主菜单选择强制再生后，按动 ENTER 键则出现以下画面：
三、主要技术指标 ·流量传感器脉冲量输入：
A:SIGENT 探头，正弦波 频率范围 0-150Hz，探头（直流）电压幅度 4-12V B:JK-TT 探头，脉冲方波 频率范围 0-150Hz,探头（直流）电压幅度 6-12V ·采样周期：0.2 秒 ·批量值设定范围：1-9999t（吨） ·批量输出形式：继电器无源接点输出 ·外部信号及馈电输入：无源接点反馈信号（2 秒钟以上） ·传感器探头自带电缆：5 米 ·显示方式：背光液晶显示单元，使用寿命≥10 年 ·再生信号输出：（2-9999 秒可调），3 路继电器无源接点，触点容量，AC220V/2A ·控制电磁阀信号输出：3 路继电器无源接点 触点容量 AC220V/2A ·仪表电源：开关电源 100-265V/AC 功耗 5W ·使用环境：环境温度 4-60℃ 相对湿度 ≤85%RH ·与 JKA 多阀控制器专用配套 ·匹配反馈型多路阀：AUTUTROL 及 FLECK 等多路阀（需 450 控制器支持）
门禁电源控制器说明书
门禁电源控制器说明书门禁电源控制器说明书1、产品概述1.1 产品描述门禁电源控制器是一种专门用于门禁系统的电源设备，可为门禁系统提供稳定可靠的电力支持，并具备多项功能和保护特性。
1.2 产品特点- 高效稳定：采用先进的电源转换技术，提供高效、稳定的电力输出。
- 多路输出：支持多路电力输出，可满足门禁系统的多种需求。
- 多种保护功能：具备过载保护、短路保护、过压保护等多种电路保护功能。
- 远程监控：支持远程监控和管理，方便用户实时了解电源使用情况。
- 入侵报警功能：可通过连接入侵报警设备，实现对门禁设备的周围环境进行监控和报警。
2、安装与接线2.1 安装要求- 确保安装环境通风良好，并远离明火等危险物。
- 安装位置应稳固牢固，避免受到振动和冲击。
- 安装时必须按照相关安全规范操作，确保安全接地。
2.2 接线说明- 根据门禁系统的具体需求，将门禁电源控制器与门禁设备进行正确的接线连接。
- 所有的接线必须牢固可靠，且符合相关电气安全要求。
- 在接线前，务必断开电源，防止电气触点短路或触电危险。
3、功能设置与操作3.1 开关机操作- 通过控制面板上的电源开关，可实现门禁电源控制器的开机和关机操作。
3.2 功能设置- 根据实际需求，可通过控制面板上的功能设置按钮，对门禁电源控制器进行多种功能设置。
3.3 远程监控与管理- 通过连接网络，并安装相应的管理软件，可实现对门禁电源控制器的远程监控和管理。
4、故障排除4.1 常见故障- 电源无法开启：请检查是否已连接电源线并正常插入插座。
- 输出电压异常：请检查是否有短路或过载的情况存在，并及时排除。
- 用户指示灯异常：请查看说明书，了解指示灯异常对应的故障原因并采取相应的解决措施。
4.2 故障排除步骤- 发现故障时，首先请断开电源，确保安全。
- 根据故障现象和相关指示灯情况，查找故障原因。
- 根据故障原因，采取相应的解决措施。
5、附件本文档涉及附件如下：- 门禁电源控制器接线图- 门禁电源控制器功能设置说明6、法律名词及注释- 门禁系统：一种用于控制出入口的安全系统，通常包括门禁设备、电源设备、读卡器等组成。
XMTA-938说明书
XMTA-938说明书XMTA-938说明书请参考XMT系列温度控制器说明书，如下：1.多种型号输入，100度内显示到小数点0.1度，100度后显示无小数点2.热电偶，热电阻，传感器等感应装置如果和实际温度有稍微偏差，可用偏差修正功能来修改偏差3.实现上下温差控制，比如：你需要80度开始加热，加到100度停止加热，等温度降到80度，在升温到100。
（需要关闭PID的情况下使用，也就是P=0）以下为举例：仪表在采用位式调节，假定给定值SV为70℃，Hy参数设置为0.5℃,以反作用调节（加热控制为例）（1）输出在接通状态时当测量温度值大于70.5℃时（SV+Hy）关断。
（2）输出在关断状态时，则当测量温度小于69.5℃（SV-Hy）时，才重新接通进行加热4.PID调节方式，自整定，可以转为二位式调节5.多路输出，如果需要报警类触点，联系店主6.双排显示，让你设定的数值一目了然，当然了，你如果不需要双排显示，也有单排显示的，同样单排显示的价格要比双排显示便宜7.本款输出为继电器开关量输出，如有需要SSR（固态输出请与店主另外联系)一、温控仪概略：1、测量误差：±0.5F•S±1字，附加冷端补偿误差±1℃2、输入类型(可选)：CU50(-50～150)、PT100（-80～600）、K （-30～999）、E（-30～700）、J（-30～900）、T（199～400）3、继电器输出(无源)触点容量：AC250V 5A(阻性负载)4、控制方式：二位式、PID5、工作电源：AC90～242V功耗＜3W6、工作环境：0～50℃，相对湿度≤85％，无腐蚀性及无强电磁辐射场合7、外型及开孔尺寸(mm):96×96×80开孔92×92二、要技术参数1、测量误差：±0.5F•S±1字，附加冷端补偿误差±1℃2、输入类型(可选)：CU50(-50～150.0)、PT100（-199.9～600.0）、K（-30～1300）、E（-30～700）、J（-30～900）、T（199～400）3、继电器输出(无源)触点容量：AC250V 7A(阻性负载)4、固态继电器驱动信号：电流大于15mA空载电压大于12V，周期约2S5、工作电源：85V～242V，50HZ功耗＜3W6、工作环境：0～50℃，相对湿度≤85％，无腐蚀性及无强电磁辐射场合。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
DMX512控制器说明
【概述】
此LED控制器是专为此工程特别订制开发的高速电脑型控制器。
主芯片组由美国知名微电脑芯片厂家A TMEL公司提供，性能稳定，控制灵活，特别适合恶劣的外户应用，运行速度快，整体效果转换灵活。
1、输入电压AC110-220V 50HZ
2、功率10W
3、以SD卡为载体的普通型LED全彩灯光及视频脱机控制器，
4、最多16路RS485或TTL信号输出，每路输出可控制170点。
符合DMX-512/1990国际标准协议,拥有512个回路. 通用XLR接口输出标准DMX512信号
3、广泛应用于各类2线的护栏管、幕墙灯、点阵屏和3线点光源等LED灯具。
4、可自动或手动选择效果，可调速度。
内部具有常亮七彩，同步跳变，同步渐变，流水，追逐，渐变流动，流星雨拖尾等30种灯光模式
5、掉电保存功能在关电或掉电前设置好的模式、变化效果及播放速度，再重新上电开机时，可以保存以前的状态；这样可以方便使用者不需要每次上电都需要设置效果，大大方便了客户使用。
【按键功能说明】
1、1号按键为切换到上一个效果。
2、2号按键为切换到下一个效果。
3、3号按键为加快当前模式的变化速度。
4、4号按键为减慢当前模式的变化速度。
当屏幕第一行显示MODE：Date时为自动农历模式，按照当日家历运行相应的效果。
【模式说明】
控制器的SD卡已存储了30种变化模式，与农历效果对应。
【时间设定说明】注意控制器的农历较准年份为2014年-2018年，超过此时间需发回厂家重新较准控制器。
1、先关闭控制器电源
2、把控制器上4个按键同时按下。
3、打开控制器电源
4、等到液晶屏第一行显示“年月日小时：分”
第二行显示“Set Date”
后松开4个按键，等到第二行显示“- + < >“
后就可进行时间设定。
5、每操作一次按键，时间会自动保存。
控制器的内部电池需要通
电3个小时才可冲满，一次冲满电可保存时间半年以上，电池
使用寿命5-8年。
6、时间设定完成后控制器重新通电。
【数据发送标准】
资料发送基于一种8位异步串行协议，带一个开始位（低电平）和两个停止位（高电平），没有奇偶校验。
因此一个资料帧有11位元。
由于每一位的宽度是4祍，所以发送一个帧需要44祍的时间。
如果线路要发送一个连续的数据流，则会产生250000b/s的资料率，或称250k波特。
8位字对于每个调光器允许以0到255的范围来发送256个独立级别。
开始位和停止位用于使发送器和接收器同步。
数据线通常处于高电平；实际上它空闲时会处于高电平状态（更多的是处于这种状态）。
开始位的出现促使接收器投入工作，后面的8位元资料被扫描且被译码（希望如此）。
然后接收器等待停止位到来，停止位过后会再次出现这个过程。
我们需要停止位有两个理由：让接收器有充分的时间处理输入的资料；让线路处于高电平的状态，这样下一个“开始”才能被检测到。
一个帧里面的位电平，这个帧中含有资料“0”和“255”。
【SD卡格式】
1描术：控制器使用的是此类大型高速SD卡，容量由256MB-4GB，文件系统为FA T32.
2文件名：SD卡内文件默认为“PROGRAM.HGY”
3SD卡文件更新
(1).先把SD卡插入电脑
(2).对SD卡进行格式化
点“开始”，弹出如下对话框
点“确定”，等待格式化完毕
(3).把“PROGRAM.HGY”文件复制到SD卡，复制完成后就可取出SD卡，再放回控制器，在打开控制器电源开关前先用手把控制器上的4个按键同时按，再打开电源，使控制恢复原始设置。
【信号输出】
控制器输出485信号，输出接口用3芯卡头母头，
1．D+
2．GND
3．D-
分路输出口为3芯防水线输出，红色为D+，蓝色为D-，黑色为
GND
【信号接头】
【信号线要求】
为达到更好的数据传输目的，请使用室外阻水4对或8对水平双胶线，要纯芯线，如果用质量差的线会严重影响数据传输质量。
这个是4对水平双胶线。
把棕色和棕白色两条线一起接在信号接头的1脚，蓝色和蓝白色接到3脚，如果使用环境没有干拢，可不用接屏蔽线。
使用这种优质的双胶线，控制器与灯之前的传输距离可达200米。
如比这距离更长，可在中间加信号放大器。
【灯具与控制器连接示意图】。
