注塑机节能原理: 注塑机是注借助于螺杆（或柱塞）推力，将已塑化好的熔融状态（即粘流态）料以高压快速方式，注射入到闭合好的模腔内，经冷却固化定型后取得制品的设备。
在这个过程中，有锁模、射胶、保压、储料、冷却、开模等工序。
传统注塑机油泵马达按最高压力和流量确定功率，以固定转速确定恒定流量，多余的液压油通过溢流阀回流，浪费能量。
注塑机进行伺服改造后，采用压力、流量双闭环时电脑控制，在锁模、保压、冷却阶段能按需输出流量和压力，但电机低速或停转，功率消耗最小。
由于异步电机负载偏大，所做无用功较大，导功率消耗大反观伺服电机为永磁同步电机，效率和功率因素高，在注塑机平均况下，伺服电机比异步电机效率高10%,传统注塑机因高压节流，油温升大，导致油体变稀、管路软化、漏油，必须对液压油进行冷却。
而伺服系统采用齿轮泵，根据需求提供流量，不存在节流，液压油温升低。
2、伺服节能改造特点: 伺服系统采用闭环转速控制，射台运动位置重复精度高生产出的产品精度高，一致性好；克服了普通异步电机定量泵系统由于电网电压、频率等变化会带来转速变化，进而引起流量变化，使注塑产品成品率降低的缺点；同时由于注射与锁模精度的提高，制品重量偏移量降低，制品平均重量可降低，制品尺寸精度可提高；制品平均重量的降低，带来原材
料的节约；此外伺服系统还可以按照电脑设定的任意压力、流量曲线运行，为开发各种塑料产品的成型工艺造了条件；经实践证明，注塑机工作由开机至进入稳态，油温上升,机器液压油无需冷却，降低了水资源的消耗，节约了冷却水系统容量，延长了整机特别是液压油、液压易损件（如油封）的寿命。
综上所述，进行伺服节能改造后系统呈现如下特点：3、伺服节能改造效果1）节电率在30%-80%,相比传统注塑机节电率在50%左右2）提高生产效率5%-15%，产品加工时间缩短，提高产量。
3）增加产品数量合格率，减少原料损耗5%。
4）延长机器寿命10%-20%，减少设备维护费用。
5）提高管理效率，采用实时监测收集数据，可远程监控实现注塑机联网管理。
注塑机节能
大型注塑机液压动力驱动系统节能技术的分析研究及展望摘要：本文分析了大型注塑机液压驱动系统能耗的主要特点，指出了其节能的研究开发重点，提出并分析了几种多泵液压驱动源的节能特点及性能，探讨了新颖的节能液压驱动系统。
大型注塑机的能耗主要表现在液压动力驱动系统，提高液压动力驱动系统的效率，降低液压动力驱动系统的装载功率，减少无效能耗，是大型注塑机节能的主要研究重点。
大型注塑机的液压动力驱动系统主要特点是由有多个液压动力驱动单元组成，不同于单一液压驱动单元的中、小型注塑机，所以，大型注塑机节能的液压动力驱动系统的开发，是对整个液压动力驱动系统的分析研究。
本文根据作者对大型注塑机节能的液压动力驱动系统开发研究的一些成果，进行进一步的探讨，并对大型注塑机节能液压动力驱动系统的科技进步，提出一些作者的观点。
1 大型注塑机液压动力驱动系统能耗分析注塑机的加工工作循环周期，一般分为低压移模、高压锁模、高压开模、变速（压）注射、多级压力保压、多级速度塑化、顶出（退）、制品冷却、抽芯、制品取出等几个阶段，各个阶段所需的工作压力与工作流量相差很大，处于周期性的不断变化负载的工况，例如，塑化阶段，一般需要系统的最大流量，制品冷却时间，不需要系统的动力供给。
大型注塑机成形大形制品，工作压力与工作流量周期性变化范围更大，特别是制品的保压及冷却时间更长，所以节能对大型注塑机尤为重要。
大型注塑机动力驱动系统的装载功率很大，至少有55kW，甚至达到近400kW。
执行机构的动力来自液压动力驱动系统，使液压动力驱动系统提供的动力匹配于执行机构所需的动力，尽量减少能量的损失，系统即达到最佳的节能状态。
2 大型注塑机多泵液压动力驱动泵源节能系统大型注塑机液压动力驱动系统的节能是大型注塑机液压系统节能的最主要研究对象。
大型注塑机的液压动力驱动泵源一般由多个液压驱动泵源系统组成，以达到系统工作所需流量。
系统中，其中一个小泵为成形周期中一直工作的动力驱动主泵，其余间歇工作的辅助多泵与主泵组合，达到系统各步成形速度的要求。
注塑机变频器节电工作原理

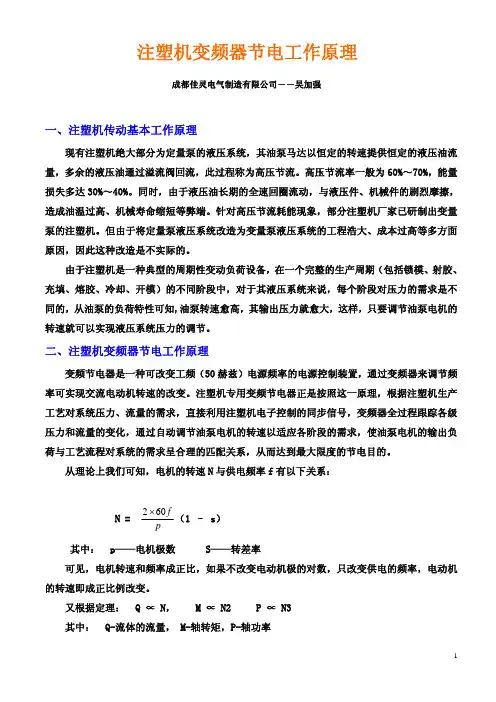

注塑机变频器节电工作原理成都佳灵电气制造有限公司――吴加强一、注塑机传动基本工作原理现有注塑机绝大部分为定量泵的液压系统，其油泵马达以恒定的转速提供恒定的液压油流量，多余的液压油通过溢流阀回流，此过程称为高压节流。
高压节流率一般为60%～70%，能量损失多达30%～40%。
同时，由于液压油长期的全速回圈流动，与液压件、机械件的剧烈摩擦，造成油温过高、机械寿命缩短等弊端。
针对高压节流耗能现象，部分注塑机厂家已研制出变量泵的注塑机。
但由于将定量泵液压系统改造为变量泵液压系统的工程浩大、成本过高等多方面原因，因此这种改造是不实际的。
由于注塑机是一种典型的周期性变动负荷设备，在一个完整的生产周期（包括锁模、射胶、充填、熔胶、冷却、开模）的不同阶段中，对于其液压系统来说，每个阶段对压力的需求是不同的，从油泵的负荷特性可知,油泵转速愈高，其输出压力就愈大，这样，只要调节油泵电机的转速就可以实现液压系统压力的调节。
二、注塑机变频器节电工作原理变频节电器是一种可改变工频（50赫兹）电源频率的电源控制装置，通过变频器来调节频率可实现交流电动机转速的改变。
注塑机专用变频节电器正是按照这一原理，根据注塑机生产工艺对系统压力、流量的需求，直接利用注塑机电子控制的同步信号，变频器全过程跟踪各级压力和流量的变化，通过自动调节油泵电机的转速以适应各阶段的需求，使油泵电机的输出负荷与工艺流程对系统的需求呈合理的匹配关系，从而达到最大限度的节电目的。
从理论上我们可知，电机的转速N与供电频率f有以下关系：N =p f602×（1 – s）其中： p——电机极数 S——转差率可见，电机转速和频率成正比，如果不改变电动机极的对数，只改变供电的频率，电动机的转速即成正比例改变。
又根据定理： Q ∝ N， M ∝ N2 P ∝ N3其中： Q-流体的流量， M-轴转矩，P-轴功率由以上可知，轴功率同电机转速成立方关系，改变电机频率，轴功率即成立方关系变化。
伺服电机原理与注塑机应用课件
01
02
03
提高生产效率
伺服电机能够快速响应注 塑机的需求，提高生产效 率。
节能环保
伺服电机具有高效率、低 能耗的特点，有助于降低 注塑机的能耗和减少环境 污染。
提高产品质量
伺服电机精确控制注塑机 的运动，减少产品缺陷， 提高产品质量。
伺服电机在注塑机中的控制方式
位置控制
通过比较实际位置与目标 位置的差值，调整伺服电 机的输出，实现精确的位 置控制。
伺服电机与注塑机维护与保养的注意事项
注意安全
在维护与保养过程中，要严格遵守安全操作规程，确保人 员安全和设备安全。
专业人员操作
伺服电机与注塑机的维护与保养需要专业人员进行，非专 业人员不得随意拆卸、修理设备。
防止污染
在保养过程中，要防止灰尘、杂物等进入设备内部，以免 影响设备性能和使用寿命。
定期检查更新
04
伺服电机与注塑机的未来发展
伺服电机的未来发展趋势
高效能化
随着技术的不断进步，伺服电 机的效率将得到进一步提升，
实现更高效的工作性能。
智能化
伺服电机将集成更多的智能化 功能，如自适应控制、故障诊 断等，提高系统的自动化和可 靠性。
紧凑化
伺服电机的体积将进一步缩小 ，便于集成到各种设备中，减 少空间占用。
模块化
伺服电机将实现模块化设计， 方便用户根据需求进行定制和
扩展。
注塑机的未来发展趋势
高效化
注塑机将进一步提高生产效率，缩短 生产周期，降低生产成本。
智能化
注塑机将集成更多的智能化功能，如 自动识别、自动调整等，提高生产过 程的自动化和智能化水平。
节能环保
注塑机将更加注重节能环保，采用更 先进的节能技术和环保材料，降低能 耗和减少环境污染。
注塑机节能

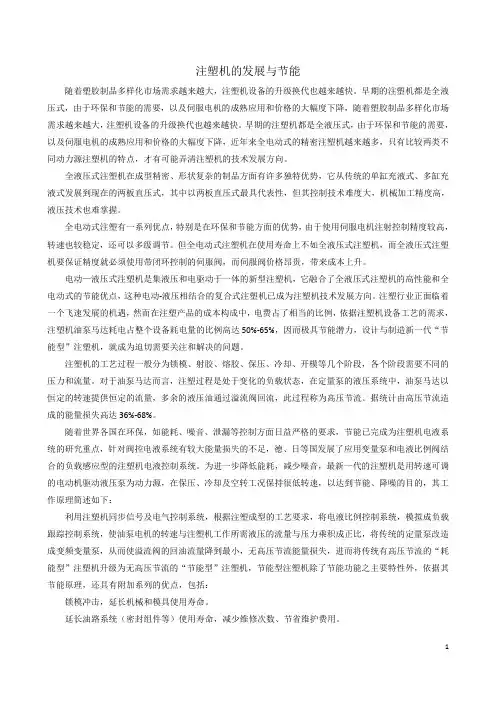

注塑机的发展与节能随着塑胶制品多样化市场需求越来越大，注塑机设备的升级换代也越来越快。
