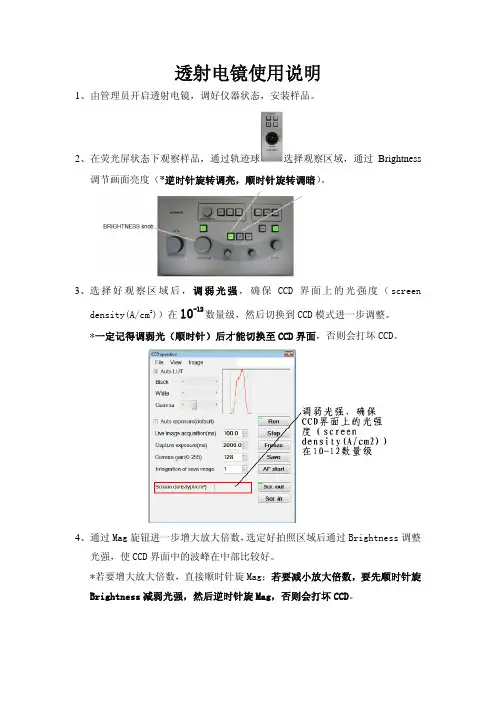

透射电镜使用及常规样品观察
铜网铜网网孔
金颗粒
测量金颗粒：一个长度为5.85nm，一个长度为5.03nm
金颗粒电子衍射图
测量金颗粒电子衍射图半径：由内圈到外圈，
半径依次为：4.17 1/nm、4.71 1/nm、7.03 1/nm、8.34 1/nm
实验一透射电子显微镜样品制备
第二篇材料电子显微分析 实验一透射电子显微镜样品制备 一、实验目的 1．掌握塑料—碳二级复型样品的制备方法。 2．掌握材料薄膜样品的制备方法—双喷电解减薄法和离子薄化法。 二、塑料—碳二级复型的制备原理与方法 (一) AC 纸的制作 所谓AC 纸就是醋酸纤维素薄膜。它的制作方法是：首先按重量比配制6％醋酸纤维素丙酮溶液。为了使AC 纸质地柔软、渗透性强并具有蓝色，在配制溶液中再加入2％磷酸三苯脂和几粒甲基紫。 待上述物质全部溶入丙酮中且形成蓝色半透明的液体，再将它调制均匀并等气泡逸尽后，适量地倒在干净、平滑的玻璃板上，倾斜转动玻璃板，使液体大面积展平。用一个玻璃钟罩扣上，让钟罩下边与玻璃板间留有一定间隙，以便保护AC 纸的清洁和控制干燥速度。醋酸纤维素丙酮溶液蒸发过慢，AC 纸易吸水变白，干燥过快AC 纸会产生龟裂。所以，要根据室温、湿度确定钟罩下边和玻璃间的间隙大小。经过24 小时后，把贴在玻璃板上已干透的AC 纸边沿用薄刀片划开，小心地揭下AC 纸，将它夹在书本中即可备用。 ( 二) 塑料—碳二级复型的制备方法 (1) 在腐蚀好的金相样品表面上滴上一滴丙酮，贴上一张稍大于金相样品表面的AC 纸( 厚30~80 μm)如图1-2(a)所示。注意不要留有气泡和皱折。若金相样品表面浮雕大，可在丙酮完全蒸发前适当加压。静置片刻后，最好在灯泡下烘烤一刻钟左右使之干燥。 (2) 小心地揭下已经干透的AC 纸复型(即第一级复型)，将复型复制面朝上平整地贴在衬 有纸片的胶纸上，如图1-2(b)所示。 (3) 把滴上一滴扩散泵油的白瓷片和贴有复型的载玻片置于镀膜机真空室中。按镀膜机的 操作规程，先以倾斜方向投影”铬，再以垂直方向喷碳，如图1-2(C)所示。其膜厚度以无油 处白色瓷片变成浅褐色为宜。 (4) 打开真空室，从载玻片上取下复合复型，将要分析的部位小心地剪成2mn× 2mm的小 方片，置于盛有丙酮的磨口培养皿中，如图1-2(d)所示。 (5) AC 纸从碳复型上全部被溶解掉后，第二级复型(即碳复型)将漂浮在丙酮液面上，用铜 网布制成的小勺把碳复型捞到清洁的丙酮中洗涤，再移到蒸馏水中，依靠水的表面张力使卷曲的碳复型展平并漂浮在水面上。最后用摄子夹持支撑铜网把它捞起，如图1-2 (e)所示，放
透射电镜样品制备方法
透射电镜样品制备方法 由于电子束穿透能力限制，必须把标本切成厚度小于0.1um以下的薄片才适用，这种薄片称为超薄切片。常用的超薄切片厚度是50-70nm。 在透射电镜的样品制备方法中，超薄切片技术是最基本、最常用的制备技术。超薄切片的制作过程基本上和石蜡切片相似，需要经过取材、固定、脱水、渗透、包埋聚合、切片及染色等步骤。 一．取材的基本要求 组织从生物活体取下后，如果不立即进行适当处理，会由于细胞内部的各种酶作用，出现细胞自溶现象。此外还可能由于污染，微生物在组织内繁殖使细胞的微细结构遭受破坏，因此，为了细胞结构尽可能保持天然状态，必须做到快、小、准、冷。 （1）动作迅速，组织从活体取下后应在最短的时间内（争取1分钟内）投入2.5%戊二醛固定液。 （2）所取组织的体积要小，一般不超过1mm*1mm*1mm。也可将组织修成1mm*1mm*2mm大小长条形。因为固定剂的渗 透能力较弱，组织块如果太大，块的内部将不能得到良好的 固定。 （3）机械损伤要小，解剖器械应锋利，操作宜轻，避免牵拉、挫伤与挤压。 （4）操作最好在低温（0℃~4℃）下进行，以降低酶的活性，防
止细胞自溶。 （5）取材部位要准确。 二．取材方法 将取出的组织放在洁净的蜡版上，滴一滴预冷的固定液，用新的、锋利的刀片将组织切下并修小，然后用牙签或者镊子将组织块移至盛有冷的固定液的1.5ml离心管中。如果组织块带有较多的血液和组织液，应先用PBS洗几遍，然后切成小块固定。 1.动物及人体组织的取材（在冰浴上进行） 动物组织的取材，应麻醉（1%戊巴比铵5ml/kg体重腹腔注射）或断头急性处死，解剖出所需器官，用解剖剪刀剪取一 小块组织，放在干净的纸板上，滴一滴冷却的固定液，用新的、无油污的锋利双面刀片将材料切成大约1mm宽，2~3mm长的 小块并从中选出受损伤较小的小条，再将其切成1mm3的小块，最后用牙签将这些小块逐一放入盛有预冷的、新鲜固定液的 1.5ml管内，放入冰箱冷藏室低温固定（0~4℃）2-4小时或以 上。 *固定结束后，将固定液用PBS稀释三倍，样品于该溶液中在4℃冰箱保存。送样前请用PBS浸泡清洗3次，贴好标签 送至电镜室。 2.体外培养细胞的取材（在冰浴上进行） 培养在培养瓶中的细胞取材时，先倒出部分培养液，然后用刮刀轻轻刮下瓶壁上的细胞，将细胞悬液转移到离心管中，
透射电镜的样品制备方法详解

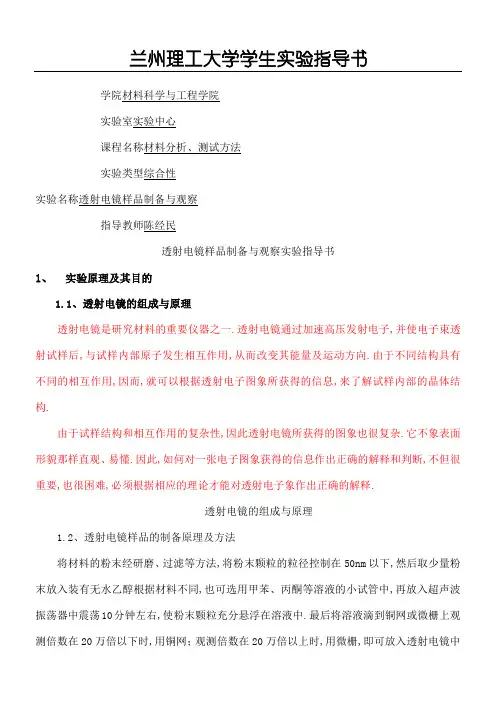

透射电镜的样品制备 透射电镜的样品制备是一项较复杂的技术，它对能否得到好的ＴＥＭ像或衍射谱是至关重要的．投射电镜是利用样品对如射电子的散射能力的差异而形成衬度的，这要求制备出对电子束＂透明＂的样品，并要求保持高的分辨率和不失真．电子束穿透固体样品的能力主要取决加速电压，样品的厚度以及物质的原子序数．一般来说，加速电压愈高，原子序数愈低，电子束可穿透的样品厚度就愈大．对于１００～２００ＫＶ的透射电镜，要求样品的厚度为５０～１００ｎｍ，做透射电镜高分辨率，样品厚度要求约１５ｎｍ（越薄越好）． 透射电镜样品可分为：粉末样品，薄膜样品，金属试样的表面复型．不同的样品有不同的制备手段，下面分别介绍各种样品的制备． （１）粉末样品因为透射电镜样品的厚度一般要求在１００ｎｍ以下，如果样品厚于１００ｎｍ，则先要用研钵把样品的尺寸磨到１００ｎｍ以下，然后将粉末样品溶解在无水乙醇中，用超声分散的方法将样品尽量分散，然后用支持网捞起即可． （２）薄膜样品绝大多数的ＴＥＭ样品是薄膜样品，薄膜样品可做静态观察，如金相组织；析出相形态；分布，结构及与基体取向关系，错位类型，分布，密度等；也可以做动态原位观察，如相变，形变，位错运动及其相互作用．制备薄膜样品分四个步骤： ａ将样品切成薄片（厚度１００～２００微米），对韧性材料（如金属），用线锯将样品割成小于２００微米的薄片；对脆性材料（如Ｓｉ，ＧａＡｓ，ＮａＣｌ，ＭｇＯ）可以刀将其解理或用金刚石圆盘锯将其切割，或用超薄切片法直
接切割． ｂ切割成φ３ｍｍ的圆片用超声钻或ｐｕｎｃｈｅｒ将φ３ｍｍ薄圆片从材料薄片上切下来． ｃ预减薄使用凹坑减薄仪可将薄圆片磨至１０μｍ厚．用研磨机磨（或使用砂纸），可磨至几十μｍ． ｄ终减薄对于导电的样品如金属，采用电解抛光减薄，这方法速度快，没有机械损伤，但可能改变样品表面的电子状态，使用的化学试剂可能对身体有害．对非导电的样品如陶瓷，采用离子减薄，用离子轰击样品表面，使样品材料溅射出来，以达到减薄的目的．离子减薄要调整电压，角度，选用适合的参数，选得好，减薄速度快．离子减薄会产生热，使样品温度升至１００～３００度，故最好用液氮冷却样品．样品冷却对不耐高温的材料是非常重要的，否则材料会发生相变，样品冷却还可以减少污染和表面损伤．离子减薄是一种普适的减薄方法，可用于陶瓷，复合物，半导体，合金，界面样品，甚至纤维和粉末样品也可以离子减薄（把他们用树脂拌合后，装入φ３ｍｍ金属管，切片后，再离子减薄）．也可以聚集离子术（ＦＩＢ）对指定区域做离子减薄，但ＦＩＢ很贵．对于软的生物和高分子样品，可用超薄切片方法将样品切成小于１００ｎｍ的薄膜．这种技术的特点是样品不会改变，缺点是会引进形变．（３）金属试样的表面复型即把准备观察的试样的表面形貌（表面显微组织浮凸）用适宜的非晶薄膜复制下来，然后对这个复制膜（叫做复型）进行透射电镜观察与分析．复型适用于金相组织，断口形貌，形变条纹，磨损表面，第二相形态及分布，萃取和结构分析等． 制备复型的材料本身必须是＂无结构＂的，即要求复型材料在高倍成像时也
透射电镜观察脂质体
Energy-?ltered cryotransmission electron microscopy of liposomes prepared from human stratum corneum lipids M. C.SCHMIDTGEN,*M.DRECHSLER,?https://www.360docs.net/doc/9812866143.html,SCH?&R.SCHUBERT* *Department of Pharmaceutical Technology,Albert-Ludwigs-University,Hermann-Herder-Str .9,D-79104Freiburg,Germany ?Cardiological Research Laboratory of the Charite ′,Humboldt-University,Ziegelstr .5-9,D-10117Berlin,Germany ?Institute of Physiological Chemistry,Martin-Luther-University,Hollystr .1,D-06114Halle,Germany Key words.Ceramides,cryotransmission electron microscopy (cryo-TEM),human stratum corneum lipids (hSCLs),liposomes,membranes. Summary We used cryo-TEM to examine the morphology of vesicles formed from lipids of the human stratum corneum (hSC).Human stratum corneum lipid liposomes (hSCLLs)were prepared in buffer at various pH values,using different preparation methods (?lm method,extrusion,ultrasonica-tion,detergent dialysis).The morphology of hSCLLs at pH 7·4differed markedly from that of liposomes formed by phospholipids,showing folds,stacks and membrane thick-ening.At pH 5·0,corresponding to natural conditions at the skin surface,membrane structures are essentially the same as those prepared at pH 7·4.Sharp edges in hSCLLs,branching membranes and stable membrane stacks were explained by the presence of ceramides,the major components and structural elements of human stratum corneum lipids (hSCLs).Thickened areas in the membranes may be caused by the local accumulation of triacylglycerols and cholesterol esters in the hydrophobic interior of the bilayer. 1.Introduction The human stratum corneum (hSC)represents the main permeation barrier between the human body and its environment.This uppermost layer of the epidermis is continuously exposed to external stresses such as radiation of varying wavelengths,changing temperatures and moisture.It also experiences attack from pathogens and xenobiotics.Its main biological functions therefore are to guarantee impermeability to particles such as viruses,bacteria,etc.,or aggressive substances and to form a protective layer against mechanical stresses.Furthermore,in order to prevent excessive water loss,it must also reduce water permeation to a tolerable limit.To meet these demands,human stratum corneum lipids (hSCLs)must have special properties (Elias,1981).The formation of lipid lamellae,which originate from the fusion of ?attened vesicles,the so-called lamellar discs,is one of the main factors capacitating the barrier function (Landmann,1986).The lipid composition of the hSCLs mainly differs from that of common biomembranes in its content of various ceramides,cholesterol esters,fatty acids and its lack of phospholipids.The small polar headgroups (hydroxy groups)of the components and the lack of phospholipids result in very low lipid hydration.Furthermore,owing to the infrequency of double bonds,hSCLs form gel state structures with short distances between neighbouring molecules.Ceramide 1,a lipid with one prolonged lipophilic chain,is able to connect adjacent monolayers and narrows the space between lipid bilayers (Wertz &Downing,1982;Wertz et al.,1987).The other ceramides are also of mixed chain length,which,as suggested by Swartzendruber et al.(1989),results in interdigitated chain packing.As a consequence of these unique features,hSCLs in situ seem to form tight multilamellar structures composed of several connected monolayers,which signi?cantly reduce the diffusion of water,as well as of hydrophilic or hydrophobic compounds. In the topical administration of drugs,this barrier must be overcome in order to provide a suf?cient drug dose at the target tissue.In order to develop improved methods of topical drug administration,the properties of hSCLs are of speci?c interest.One of the ?rst approaches involved the examination of model lipid liposomes,the so-called stratum corneum lipid liposomes (SCLLs)made from commercial Journal of Microscopy,Vol.191,Pt 2,August 1998,pp.177–186.Received 18October 1996;accepted 15January 1998 177 ?1998The Royal Microscopical Society Dedicated to Emeritus Professor Dr Kurt-Heinz Bauer.Correspondence to:M.C.Schmidtgen.
透射电子显微镜

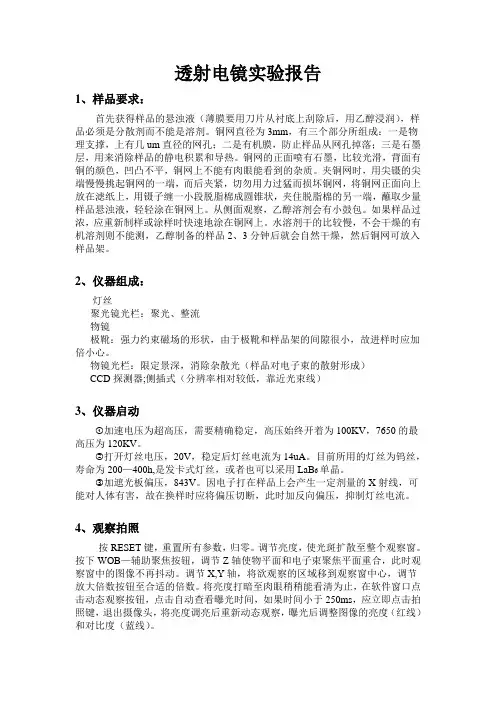

透射电子显微镜 Ⅰ. 实验目的 （1）掌握透射电镜的基本构成 （2）掌握透射电镜的成像原理 （3）了解透射电镜的操作过程 （4）了解生物样品的制备过程 （5）利用透射电镜观察纳米材料和生物样品 Ⅱ. 仪器及技术指标 （1）型号：Hitachi（日立）-7650型透射电镜 （2）加速电压：40kV ~ 120kV （3）放大倍数：200 ~ 60万倍 图1Hitachi-7650型透射电镜 Ⅲ. 透射电镜的基本构成 透射电子显微镜（Transmission Electron Microscope，TEM），简称透射电镜，是以波长很短的电子束做照明源，用电磁透镜聚焦成像的一种具有高分辨本领、高放大倍数的电子光学仪器。
图2透射电镜剖面结构示意图 1. 电子光学系统：又称镜筒，是TEM的核心。 发射并使电子加速的电子枪 （1）照明部分：会聚电子束的聚光镜 电子束平移、倾斜调节装置 作用：提供亮度好、相干性好、束流稳定的照明电子束。 物镜 中间镜 （2）成像部分：投影镜 物镜光阑
选区光阑 穿过试样的透射电子束在物镜后焦面上成衍射花样，在物 镜像平面上成放大的组织像，并经过中间镜、投影镜的接 力放大，获得最终的图像。 荧光屏 （3）观察记录部分 照相机 试样图像经过透镜多次放大后，在荧光屏上显示出高倍放 大的像。 2. 真空系统： 电子光学系统的工作过程要求在真空条件下进行，这是因为在充气的条件下会发生以下情况： 栅极与阳极间的空气分子电离，导致高电位差的两极之间放电 炽热灯丝迅速氧化，无法正常工作 电子与空气分子碰撞，影响成像质量 试样易于氧化，产生失真 目前，一般TEM的真空度为10-5 Torr（1Torr＝133.32Pa）左右。 真空泵组经常由机械泵和扩散泵两级串联成。为了进一步提高真空度，可采用分子泵、离子泵，真空度可达10-8 Torr或更高。 3. 电源与控制系统： 电子枪加速电子用的小电流高压电源用于提供两部分电源 透射激磁用的大电流低压电源 Ⅳ. 透射电镜的成像原理： 1. TEM是依照阿贝成像原理工作的 平行入射波受到有周期性特征物体的散射作用在物镜的后焦面上形成衍射谱，各级衍射波通过干涉重新在像平面上形成反映物的特征的像。 2. 具体过程： 电子枪产生的电子束经1～2级聚光镜后均匀照射到试样上的某一待观察微
电镜切片样品制作步骤
扫描电镜样品的准备 A悬浮培养的细胞、细菌、血细胞、精子等； 细胞使用PBS或无血清培养基离心漂洗1~2次以去除血清，离心转速依据不同离心机、不同样品自定，总时间控制在5min内；细胞团根据预设浓度在适量 2.5%戊二醛吹悬，滴加在预先置入青霉素小瓶中的托盘，4℃静置沉降2~3天，在托盘周围加入PBS，以防止样品干燥。 B贴壁培养的细胞： 在培养皿中预先加入盖玻片，使细胞贴附于盖玻片上；PBS或无需请培养基漂洗后，放置在培养板室温固定1h，4℃3 h，注意放置干燥，自行转入青霉素小瓶中，加满PBS送检。 SEM标本处理必须使用玻璃容器，需明确所用盖玻片尺寸可以放入青霉素瓶。 C组织取材 样品观察表面可达8~10mm2,高度小于5mm左右； 样品表面在固定前必须清洁： 使用生理盐水或PBS冲洗掉表面的灰尘以及不需要观察的蛋白、粘液等。能够明确标识标本的观察面。消化道、呼吸道、血管、生殖器官、泌尿等官腔内表面，尤其要注意先清洗再固定。 如需要观察脏器内结构，应依照不同的实验目的，决定目的脏器是否需要灌注清洗；固定 2.5%戊二醛浸没标本，室温1h，4℃固定3h以上，换PBS送检。 附： 2.5%戊二醛的配制
Step 1: 0.2M磷酸缓冲液的配制：--------------------- 磷酸二氢钠（NaH2PO 4.H2O） 2.6xx 磷酸氢二钠(Na2HPO 4.12H2O)29xx 双蒸馏水加至500毫升pH调至 7.4 Step 2: 戊二醛固定液的配制： --------------------- 25%戊二醛1ml 双蒸馏水4ml 0.2mol/L磷酸缓冲液5ml 戊二醛最终浓度 2.5% pH值 7.3-
透射电子显微镜的原理
透射电子显微镜的原理 XXX （大庆师范学院物理与电气信息工程学院 2008级物理学 200801071293 黑龙江大庆163712） 摘要：透射电子显微镜在成像原理上与光学显微镜类似。它们的根本不同点在于光学显微镜以可见光作照明束，透射电子显微镜则以电子为照明束。在光学显微镜中将可见光聚焦成像的玻璃透镜，在电子显微镜中相应的为磁透镜。由于电子波长极短，同时与物质作用遵从布拉格(Bragg)方程，产生衍射现象，使得透射电镜自身在具有高的像分辨本领的同时兼有结构分析的功能。 关键词：第一聚光镜；第二聚光镜；聚光镜阑；物镜光阑；选择区光阑；中间镜 作者简介：XXX（1988-），黑龙江省绥化市绥棱县，物理与电气信息工程学院学生。 0引言： 工业多相催化剂是极其复杂的物理化学体系。长期以来,工业催化剂的制备很大程度上依赖于经验和技艺,而难以从原子分子水平的科学原理方面给出令人信服的形成机制。为开发更高活性、选择性和稳定性的新型工业催化剂,通过各种表征技术对催化剂制备中的过程产物及最终产品进行表征是一个关键性的基础工作。在当前各种现代表征手段中,透射电子显微镜尤其是高分辨透射电子显微镜,可以在材料的纳米、微米区域进行物相的形貌观察、成分测定和结构分析,可以提供与多相催化的本质有关的大量信息,指导新型工业催化剂的开发。 为什么透射电子显微镜有如此高的分辨率那？本文阐述了透射电子显微镜的工作原理。 1透射电子显微镜的定义/组成 1.1定义 在一个高真空系统中，由电子枪发射电子束， 穿过被研究的样品，经电子透镜聚焦放大，在荧光 屏上显示出高度放大的物像，还可作摄片记录的一 类最常见的电子显微镜称为透射电子显微镜。[1] 1.2组成 透射电子显微镜由照明系统、成像系统、记录 系统、真空系统和电器系统组成。（如图1） 2透射电子显微镜的照明系统 照明系统的作用是提供亮度高、相干性好、束 流稳定的照明电子束。它主要由发射并使电子加速 的电子枪和会聚电子束的聚光镜组成。
透射电镜常规样品制备流程
透射电镜样品制备流程 由于透射电镜能观察的样品必须很薄（60～70nm），所以透射电镜的样品准备要求很严格，方法也很单一，仅有一下两种方法： 一．负染色技术 负染色技术简单快速，可以显示生物大分子、细菌、分离的细胞器以及蛋白晶体等样品的形态、结构、大小以及表面结构的特征。尤其在病毒学中，负染色技术有着广泛的应用。 样品要求：①样品悬液的纯度不要求很纯，但是如果杂质太多，如大量的细胞碎片，培养基残渣，糖类以及各种盐类结晶的存在都会干扰染色反应和电镜的观察。尤其是不能有过多的糖类，因为在电子束的轰击下，糖类容易碳化而有碍观察，因此样品要适当提纯。②样品悬液的浓度要适中，太稀在电镜下很难找到样品，太浓样品堆积影响观察。 操作流程：吸取样品悬液滴到有膜的铜网上，静置数分钟，然后用滤纸吸去多余的液体，滴上负染色液，染色1～2min后滤纸吸去负染色液，待干后用于电镜观察。 二、超薄切片技术 超薄切片技术是为透射电镜观察提供薄样品的专门技术，是生物学中研究细胞超微结构最常用的技术。广泛应用于生物体的各种细胞的超微结构观察。一般厚度在10～100nm的切片称为超薄切片，制作这种切片的技术叫做超薄切片技术。超薄切片制作的过程包括取材、固定、脱水、渗透、包埋、聚合、切片和染色等几个环节，和一般光学显微镜的石蜡切片过程相似。但是，超薄切片切片过程更为细致与复杂，要求更严格，而且所用的试剂比较昂贵、配制复杂、强致癌。具体操作步骤、注意事项如下： 1．取材和前固定：快速的切取大小为0.5～1.0mm3的样品块，一分钟内把组织（样品）块浸入2.5％戊二醛（进口品质）溶液（取样前来平台领取），每个离心管内装20个以上的样品块，作为一个样送到平台。要求：①取材前一定要和工作人员取得电话联系！②取材选择部位要准确可靠，确保每块材料都是要观察的部位。③所有植物样品一定要抽真空，能够沉底的样品也抽真空15mins，不能沉底的样品一定要抽真空致沉底！④细菌、散在细胞等不能成块的样品，加戊二醛固定液，离心沉淀后送到平台，由平台工作人员处理。⑤泡在前固定液的材料最多可以放2周。 2．漂洗：用1M PBS Buffer Ph 7.2冲洗3次，每次15mins。 3．后固定：加入1％锇酸处理到样品变黑。植物样品一般处理2.5hours，真菌、细菌一般处理2hours，动物样品处理1hours。注意事项：①锇酸剧毒物质，易挥发，操作时要在毒品柜中谨慎使用。②锇酸比较昂贵，需特别节约使用。
透射电镜粉末样品制备方法
一、样品要求 1．粉末样品基本要求 （1）单颗粉末尺寸最好小于1μm； （2）无磁性； （3）以无机成分为主，否则会造成电镜严重的污染，高压跳掉，甚至击坏高压枪； 2．块状样品基本要求 （1）需要电解减薄或离子减薄，获得几十纳米的薄区才能观察； （2）如晶粒尺寸小于1μm，也可用破碎等机械方法制成粉末来观察； （3）无磁性； （4）块状样品制备复杂、耗时长、工序多、需要由经验的老师指导或制备；样品的制备好坏直接影响到后面电镜的观察和分析。所以块状样品制备之前，最好与TEM的老师进行沟通和请教，或交由老师制备。 二、送样品前的准备工作 1．目的要明确：（1）做什么内容（如确定纳米棒的生长方向，特定观察分析某个晶面的缺陷，相结构分析，主相与第二相的取向关系，界面晶格匹配等等）；（2）希望能解决什么问题； 2．样品通过X-Ray粉末衍射（XRD）测试、并确定结构后，再决定是否做HRTEM；这样即可节省时间，又能在XRD 的基础上获得更多的微观结构信息。 3．做HRTEM前，请带上XRD数据及其他实验结果，与HRTEM老师进行必要的沟通，以判断能否达到目的；同时HRTEM老师还会根据您的其他实验数据，向您提供好的建议，这样不但能满足您的要求，甚至使测试内容做得更深，提高论文的档次。 三、粉末样品的制备 1．选择高质量的微栅网（直径3mm），这是关系到能否拍摄出高质量高分辨电镜照片的第一步；（注：高质量的微栅网目前本实验室还不能制备，是外购的，价格20元/只；普通碳膜铜网免费提供使用。） 2．用镊子小心取出微栅网，将膜面朝上（在灯光下观察显示有光泽的面，即膜面），轻轻平放在白色滤纸上； 3．取适量的粉末和乙醇分别加入小烧杯，进行超声振荡10~30min，过3~5 min 后，用玻璃毛细管吸取粉末和乙醇的均匀混合液，然后滴2~3滴该混合液体到微
第4章 透射电子显微镜样品制备
第四章透射电子显微镜样品的制备 晶体薄膜衍射衬度成像分析 电子衍射的基础内容，主要针对相结构分析。透射电子显微镜另一重要功能是进行微观结构形貌分析，要求电子束能够透过所观察的样品，常规的透射电镜电子束能透过样品的厚度极其有限，约数百纳米。 将透射电镜应用于材料科学研究领域的早期，受到样品制备技术的限制，利用复型技术获取间接样品实现对微观组织的观察，较光学显微镜的分辨率提高约2个数量级，达到几百纳米左右。这主 要是由于复型材料颗粒较大，不能把样品中小的细微结构复制出来。要指出的是，复型仅仅得到的是样品的表面形貌，无法对样品的内部组织结构（晶体缺陷、界面等）进行观察分析。 制样技术的进步，能够获得使电子束直接透过的薄膜样品，从而实现对样品的直接观察分析，揭示样品内部的精细结构，使电镜的分辨率大大提高。同时应用衍射技术，就能够在一台仪器上同时进行微观组织与结构分析。
透射电子显微镜样品的制备方法表面复型技术 一级复型 塑料－碳二级复型 抽取复型 粉末样品和薄膜制备 粉末样品 薄膜样品的制备 大块晶体样品制成薄膜的技术 金属块体制成薄膜样品 聚焦离子束方法
4.1 表面复型技术 透射电镜的出现，为金相分析技术的发展开辟了新的前景。但 要用这种技术分析材料的显微组织，需要制备的样品对电子束“透明”。在透射电镜发展的早期，将其用于观察材料组织分析，首先遇到的问题是样品制备问题。因此，在20世纪40年代出现了“复型技术”。 复型是指将样品表面的浮凸复制于某种薄膜，可间接反映原样 品的表面形貌特征的间接样品。 复型材料的要求： 1) 本身是无定型或非晶态的； 2) 具有足够的强度、刚度，良好的导电、导热和耐电子束轰击性能； 3) 分子尺寸要尽量小，以利于提高复型的分辨率。 常用材料：非晶碳膜和各种塑料薄膜
透射电镜样品的制备方法(精)
试验材料为经过热处理后的钢材! 一、样品要求 1.粉末样品基本要求 (1)单颗粉末尺寸最好小于1μm; (2)无磁性; (3)以无机成分为主，否则会造成电镜严重的污染，高压跳掉，甚至击坏高压枪; 2.块状样品基本要求 (1)需要电解减薄或离子减薄，获得几十纳米的薄区才能观察; (2)如晶粒尺寸小于1μm，也可用破碎等机械方法制成粉末来观察; (3)无磁性; (4)块状样品制备复杂、耗时长、工序多、需要由经验的老师指导或制备;样品的制备好坏直接影响到后面电镜的观察和分析。所以块状样品制备之前，最好与TEM的老师进行沟通和请教，或交由老师制备。 二、送样品前的准备工作 1.目的要明确：(1)做什么内容(如确定纳米棒的生长方向，特定观察分析某个晶面的缺陷，相结构分析，主相与第二相的取向关系，界面晶格匹配等等);(2)希望能解决什么问题; 2.样品通过X-Ray粉末衍射(XRD)测试、并确定结构后，再决定是否做HRTEM;这样即可节省时间，又能在XRD的基础上获得更多的微观结构信息。 3.做HRTEM前，请带上XRD数据及其他实验结果，与HRTEM老师进行必要的沟通，以判断能否达到目的;同时HRTEM老师还会根据您的其他实验数据，向您提供好的建议，这样不但能满足您的要求，甚至使测试内容做得更深，提高论文的档次。 三、粉末样品的制备 1.选择高质量的微栅网(直径3mm)，这是关系到能否拍摄出高质量高分辨电镜照片的第一步;(注：高质量的微栅网目前本实验室还不能制备，是外购的，价格20元/只;普通碳膜铜网免费提供使用。) 2.用镊子小心取出微栅网，将膜面朝上(在灯光下观察显示有光泽的面，即膜面)，轻轻平放在白色滤纸上; 3.取适量的粉末和乙醇分别加入小烧杯，进行超声振荡10~30min，过3~5 min 后，用玻璃毛细管吸取粉末和乙醇的均匀混合液，然后滴2~3滴该混合液体到微栅网上(如粉末是黑色，则当微栅网周围的白色滤纸表面变得微黑，此时便适中。滴得太多，则粉末分散不开，不利于观察，同时粉末掉入电镜的几率大增，严重影响电镜的使用寿命;滴得太少，则对电镜观察不利，难以找到实验所要求粉末颗粒。建议由老师制备或在老师指导下制备。)
透射电子显微镜样品制备技术
透射电子显微镜样品制备技术 样品制备的方法随生物材料的类型以及研究目的而各有不同。对生物组织和细胞等，一般多用超薄切片技术，将大尺寸材料制成适当大小的超薄切片，并且利用电子染色、细胞化学、免疫标记及放射自显影等方法显示各种超微结构、各种化学物质的部位及其变化。对生物大分子（蛋白质、核酸）、细菌、病毒和分离的细胞器等颗粒材料,常用投影、负染色等技术以提高反差,显示颗粒的形态和微细结构。此外还有以冷冻固定为基础的冷冻断裂──冰冻蚀刻、冷冻置换、冷冻干燥等技术。 超薄切片术将小块生物材料，用液态树脂单体浸透和包埋，并固化成塑料块，后用超薄切片机切成厚度为500埃左右,甚至只有50埃的超薄切片。超薄切片的制备程序与光学显微镜的切片程序类似，但各步骤的要求以及所使用的试剂和操作方法有很大差别。 固定选用适宜的物理或化学的方法迅速杀死组织和细胞,力求保持组织和细胞的正常结构,并使其中各种物质的变化尽可能减小。固定能提高细胞承受包埋、切片、染色以及电子束轰击的能力。主要固定方法有： ①快速冷冻，用致冷剂（如液氮、液体氟利昂、液体丙烷等）或其他方法使生物材料急剧冷冻，使组织和细胞中的水只能冻结成体积极小的冰晶甚至无定形的冰──玻璃态。这样，细胞结构不致被冰晶破坏，生物大分子可保持天然构型，酶及抗原等能保存其生物活性，可溶性化学成分（如小分子有机物和无机离子）也不致流失或移位。用冷冻的组织块，可进行切片、冷冻断裂、冷冻干燥和冷冻置换等处理。用此法固定的样品既可提供组织、细胞结构的形态学信息，又可提供相关的细胞化学信息。②化学固定，固定剂有凝聚型和非凝聚型两种，前
者如光学显微术中常用的乙醇、二氯化汞等，此法常使大多数蛋白质凝聚成固体,结构发生重大变化,常导致细胞的细微结构出现畸变。非凝聚型固定剂包括戊二醛、丙烯醛和甲醛等醛类固定剂和四氧化锇，四氧化钼等，适用于电子显微。它们对蛋白质有较强的交联作用,可以稳定大部分蛋白质而不使之凝聚,避免了过分的结构畸变。它们与细胞蛋白质有较强的化学亲和力，固定处理后，固定剂成为被固定的蛋白质的一部分。如用含有重金属元素的固定剂四氧化锇（也是良好的电子染色剂）进行固定，因为锇与蛋白质结合，增强了散射电子的能力，提高了细胞结构的反差。采用一种以上固定剂的多重固定方法，如采用戊二醛和四氧化锇的双固定法，能较有效地减少细胞成分的损失。此外，固定剂溶液的浓度、pH 及所用的缓冲剂类型、渗透压、固定时间和温度等对固定效果都有不同程度的影响。 固定操作方法通常是先将材料切成1立方毫米左右小块，浸在固定液中，保持一定温度（通常为4℃）,进行一定时间的固定反应。取材操作要以尽可能快的速度进行，以减少组织自溶作用造成的结构破坏。对某些难以固定的特殊组织，如脑、脊髓等，最好使用血管灌注方法固定，即通过血管向组织内灌注固定液，使固定液在组织发生缺氧症或解剖造成损伤之前，快速而均匀地渗透到组织的所有部分。灌注固定的效果比浸没固定好得多。 脱水化学固定后，将材料浸于乙醇、丙酮等有机溶剂中以除去组织的游离水。为避免组织收缩，所用溶剂需从低浓度逐步提高到纯有机溶剂，逐级脱水。 浸透脱水之后，用适当的树脂单体与硬化剂的混合物即包埋剂，逐步替换组织块中的脱水剂，直至树脂均匀地浸透到细胞结构的一切空隙中。 包埋浸透之后,将组织块放于模具中,注入树脂单体与硬化剂等混合物，通
透射电镜实验
实验：透射电镜 姓名：张露露 学号：201414010427 班级：材料1411 小组成员：赵丰、张倩
一、实验目的 1、了解透射电子显微镜的结构和工作原理。 2、了解透射电子显微镜样品制备的方法。 3、了解并掌握透射电子显微镜的分析方法。 二、实验原理 透射电子显微镜是以波长极短的电子束作为照明源，用电磁透镜聚焦成像的一种高分辨本领、高放大倍数的电子光学显微镜。透射电镜的总体工作原理是:由电子枪发射出来的电子束，在真空通道中沿着镜体光轴穿越聚光镜，通过聚光镜将之会聚成一束尖细、明亮而又均匀的光斑，照射在样品室内的样品上;透过样品后的电子束携带有样品内部的结构信息，样品内致密处透过的电子量少，稀疏处透过的电子量多;经过物镜的会聚调焦和初级放大后，电子束进入下级的中间透镜和第1、第2投影镜进行综合放大成像，最终被放大了的电子影像投射在观察室内的荧光屏板上;荧光屏将电子影像转化为可见光影像以供使用者观察。 三、透射电镜的结构 透射电子显微镜由三大部分组成：1、电子光学系统（镜体）：照明源（电子枪聚光镜）、成像系统（样品镜、物镜、中间镜、投影镜）、观察记录系统。2、真空系统。3、电源与控制系统 1、电子光学系统 TEM照明源：照明系统包括电子枪和聚光镜2个主要部件，它的功用主要在于向样品及成像系统提供亮度足够的光源和电子束流，对它的要求是输出的电子束波长单一稳定，亮度均匀一致，调整方便，像散小。 TEM成像系统由物镜、中间镜、投影镜、样品室构成。 （1）物镜成一次像，决定透射电镜的分辨本领。要求它有尽可能高的分辨本领、足够高的放大倍数和尽可能小的相差。通常采用强激磁，短焦距的物镜。放大倍数较高， 一般为100-300倍。目前高质量物镜分辨率可达0.1nm左右。 特点物镜是一块强磁透镜，焦距很短，对材料的质地纯度、加工精度、使用中污染的状况等工作条件都要求极高。致力于提高一台电镜的分辨率指标的核心问题，便 是对物镜的性能设计和工艺制作的综合考核。尽可能地使之焦距短、像差小，又希 望其空间大，便于样品操作，但这中间存在着不少相互矛盾的环节。 （2）中间镜成二次像。中间镜是一个弱激磁的长焦距变倍透镜，可在0-20倍范围调节。
透射电子显微镜实验报告
透射电子显微镜（TEM）实验报告 学院： 班级： 姓名： 学号： 2016年6月21日
实验报告 一、实验目的与任务 1.熟悉透射电子显微镜的基本构造 2.初步了解透射电镜操作过程。 3.初步掌握样品的制样方法。 4.学会分析典型组织图像。 二、透射电镜的结构与原理 透射电镜以波长极短的电子束作为光源，电子束经由聚光镜系统的电磁透镜将其聚焦成一束近似平行的光线穿透样品，再经成像系统的电磁透镜成像和放大，然后电子束投射到主镜简最下方的荧光屏上而形成所观察的图像。在材料科学研究领域，透射电镜主要可用于材料微区的组织形貌观察、晶体缺陷分析和晶体结构测定。 透射电子显微镜按加速电压分类，通常可分为常规电镜(100kV)、高压电镜(300kV)和超高压电镜(500kV以上)。提高加速电压，可缩短入射电子的波长。一方面有利于提高电镜的分辨率；同时又可以提高对试样的穿透能力，这不仅可以放宽对试样减薄的要求，而且厚试样与近二维状态的薄试样相比，更接近三维的实际情况。就当前各研究领域使用的透射电镜来看，其主要三个性能指标大致如下： 加速电压：80～3000kV 分辨率：点分辨率为0.2～0.35nm、线分辨率为0.1～0.2nm 最高放大倍数：30～100万倍 尽管近年来商品电镜的型号繁多，高性能多用途的透射电镜不断出现，但总体说来，透射电镜一般由电子光学系统、真空系统、电源及控制系统三大部分组成。此外，还包括一些附加的仪器和部件、软件等。有关的透射电镜的工作原理可参照教材，并结合本实验室的透射电镜，根据具体情况进行介绍和讲解。以下仅对透射电镜的基本结构作简单介绍。 1.电子光学系统 电子光学系统通常又称为镜筒，是电镜的最基本组成部分，是用于提供照明、成像、显像和记录的装置。整个镜筒自上而下顺序排列着电子枪、双聚光镜、样品室、物镜、中间镜、投影镜、观察室、荧光屏及照相室等。通常又把电子光学系统分为照明、成像和观察记录部分。 2.真空系统 为保证电镜正常工作，要求电子光学系统应处于真空状态下。电镜的真空度一般应保持在10-5托，这需要机械泵和油扩散泵两级串联才能得到保证。目前的透射电镜增加一个离子泵以提高真空度，真空度可高达133．322×10-8Pa或更高。如果电镜的真空度达不到要求会出现以下问题： 1)电子与空气分子碰撞改变运动轨迹，影响成像质量。
TEM制样方法及详细步骤
由透射电镜的工作原理可知，供透射电镜分析的样品必须对电子束是透明的；此外，所制得的样品还必须可以真实反映所分析材料的某些特征，因此，样品制备在透射电子显微分析技术中占有相当重要的位置，也是一个涉及面很广的题目。大体上透射电镜样品可分为间接样品和直接样品。我们下面将对间接样品的制备作简单介绍。 间接样品“复型”可以分为五步来进行： 第一步，在拟分析的样品表面滴一滴丙酮，将醋酸纤维素薄膜即A.C.纸覆盖其上，适当按压形成不夹气泡的一级复型； 第二步，待上述一级复型干燥后，小心地将其剥离，并将复制面向上平整地固定在玻璃片上； 第三步，将固定好复型地玻璃片连同一白瓷片置于真空镀膜室中，以垂直方向喷涂碳，以制备由塑料和碳膜构成地“复合复型”。白色瓷片表面在喷碳过程中颜色的变化可以表示碳膜的厚度。 第四步，将复合复型上要分析的区域剪为略小于样品台钢网的小方块后，使碳膜面朝里，贴在事先熔在干净玻璃片上的低熔点石蜡层上，石蜡液层冷凝
后即把复合膜块固定在玻璃片上。将该玻璃片放入丙酮液中，复合复型的A.C.纸在丙酮中将逐渐被溶解，同时适当加热以溶解石蜡。 最后，待AC纸和石蜡溶解干净后，碳膜（即二级复型）将漂浮在丙酮液中，将其转移至清洁的丙酮液中清洗后，再转移至盛蒸馏水的器皿中。此时，由于水的表面张力，碳膜会平展地漂浮在水面，用样品铜网将其捞起，干燥后即可置于电镜下观察。透射电镜的样品制备是一项较复杂的技术，它对能否得到好的ＴＥＭ像或衍射谱是至关重要的．投射电镜是利用样品对如射电子的散射能力的差异而形成衬度的，这要求制备出对电子束＂透明＂的样品，并要求保持高的分辨率和不失真．电子束穿透固体样品的能力主要取决加速电压，样品的厚度以及物质的原子序数．一般来说，加速电压愈高，原子序数愈低，电子束可穿透的样品厚度就愈大．对于１００～２００ＫＶ的透射电镜，要求样品的厚度为５０～１００ｎｍ，做透射电镜高分辨率，样品厚度要求约１５ｎｍ（越薄越好）． 透射电镜样品可分为：粉末样品，薄膜样品，金属试样的表面复型．不同的样品有不同的制备手段，下面分别介绍各种样品的制备． （１）粉末样品因为透射电镜样品的厚度一般要求在１００ｎｍ以下，如果样品厚于１００ｎｍ，则先要用研钵把样品的尺寸磨到１００ｎｍ以下，然后将粉末样品溶解在无水乙醇中，用超声分散的方法将样品尽量分散，然后用支持网捞起即可． （２）薄膜样品绝大多数的ＴＥＭ样品是薄膜样品，薄膜样品可做静态观察，如金相组织；析出相形态；分布，结构及与基体取向关系，错位类型，分布，密度等；也可以做动态原位观察，如相变，形变，位错运动及其相互作用．制备薄膜样品分四个步骤：
透射电镜样品制备方法

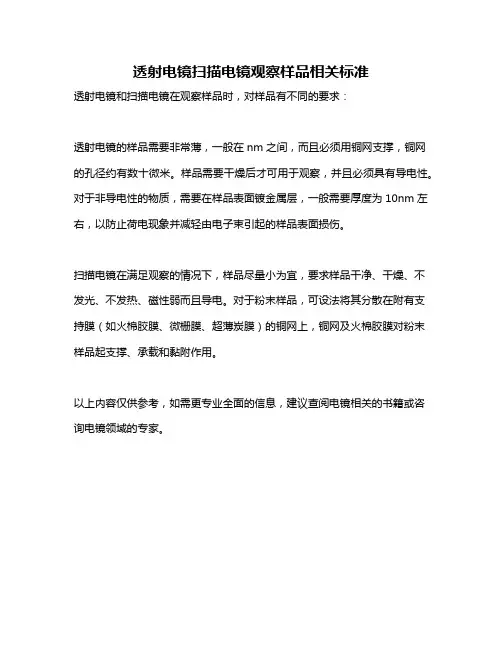

?透射电子显微镜成像时，电子束是透过样品成像。 ?由于电子束的穿透能力比较低，用于透射电子显微镜分析的样品必须很薄。 ?根据样品的原子序数大小不同，一般在50～500nm之间。 透射电镜样品的要求： ?1. 样品必须对电子束透明。 ?2. 所制得样品必须具有代表性，以真实反映所分析材料的特征。 主要方法： 粉末样品、复型、离子减薄、电解双喷。
?透射电镜观察用的样品很薄，需放在专用的样品铜网上。 ?透射电子显微镜使用的铜网一般直径为3毫米，上面铳有许多微米大小的孔，在铜网上覆盖了一层很薄的火棉胶膜并在上面蒸镀了碳层以增加其膜的强度，被分析样品就承载在这种支撑膜上。
样品铜网的作用： ?承载样品，并使之在物镜极靴孔内平移、倾斜、旋转，寻找观察区。 ?样品通常放在外径3mm ，200目方孔或圆孔的铜网上，铜网牢固夹持在样品座中保持好的热、点接触，减少因电子照射引起的热或电荷积累而产生样品漂移或损伤。 样品台
透射电子显微镜样品制备 电镜观察时样品受到的影响： (1)真空的影响。含有挥发溶剂或易升华的试样必须冷冻后观 察。 (2)电子损伤的影响。试样在电镜中受到l0－3～1A/cm2的电子 束照射，电子束的能量部分转化为热，使试样内部结构或外形发生变化或污染。观察有机物或聚合物试样时，为防止电子束对试样的损伤和污染，应提高电压。 (3)电子束透射能力的影响。由于电子束透射能力较弱，一般 100kv加速电压时，试样厚度必须在20～200nm之间。
粉末样品制备 ?随着材料科学的发展，超细粉体及纳米材料发展很快，而粉末的颗粒尺寸大小、尺寸分布及形态对最终制成材料的性能有显著影响，因此，如何用透射电镜来观察超细粉末的尺寸和形态便成了电子显微分析的一的一项重要内容。 ?其关键工作是是粉末样品的制备，样品制备的关键是如何将超细粉的颗粒分散开来，使其均匀分散到支持膜上，各自独立而不团聚。
