减法运算电路
减法运算电路设计
减法运算电路设计1.减法原理减法运算的基本原理是通过将被减数与减数进行按位取反，然后加1，再进行加法运算，即可得到减法运算的结果。
这是因为减法运算可以转化为加法运算，减法可以通过加法实现。
2.减法电路设计减法电路的设计包含三个主要的步骤：将减法转化为加法、设计加法器、设计控制逻辑。
2.1将减法转化为加法将减法转化为加法是减法电路设计的第一步。
这里需要实现减数的取反和加1、取反可以通过异或门来实现，加1可以通过加法器来实现。
2.2设计加法器为了实现减法运算，我们需要设计一个能够同时处理加减法的加法器。
常用的加法器有半加器、全加器和多位加法器。
在减法电路中，我们可以使用多个全加器来实现两个二进制数的加法和减法运算。
2.3设计控制逻辑控制逻辑用于控制减法电路的操作，根据输入的操作信号，控制减数的取反和加法器的运行。
通常，控制逻辑由逻辑门和触发器组成，可以根据输入的操作码进行控制。
3.电路实现下面是一个4位减法器的例子，使用全加器进行加法和减法运算。
输入A:A3A2A1A0(被减数)输入B:B3B2B1B0(减数)输出D:D3D2D1D0(差值)首先，实现四个全加器用于处理每一位的减法运算。
全加器的输入包括两个加数和进位（来自前一位的借位），输出为和值和进位。
全加器的真值表如下：ABCi，SCo000，00001，10010，10011，01100，10101，01110，01111，11其中，A和B分别表示两个二进制数的对应位，Ci表示进位，S表示和值，Co表示进位。
根据全加器的真值表，我们可以通过组合逻辑来实现四个全加器。
每个全加器的输入包括A、B和前一位的进位（初始进位为0），输出为当前位的差值和进位。
最后，将四个全加器的输出作为减法器的输出，即得到了4位减法器的设计。
4.总结减法运算电路是数字电路中常见的逻辑电路，它可以通过将减法转化为加法，并实现加减法器和控制逻辑来实现减法运算。
在设计减法电路时，需要考虑减法转化为加法，选择适当的加法器，以及设计合适的控制逻辑。
加减运算电路
加减运算电路
加减运算电路是指将两个数相加或相减的运算电路，是一种具有数字逻辑处理能力的电路。
它由若干个基本元件及其组合而成，可以实现对二进制数据的加减运算。
加法电路可以分为两类：全加器和半加器。
全加器可以实现任意位数的加法运算，它由若干个半加器组成，每个半加器由两个异或门、一个与门和一个或门组成。
减法电路可以由补码的形式实现。
在实现减法运算时，可以使用全加器和半加器，也可以使用两个全加器和一个反相器来实现。
减法运算电路

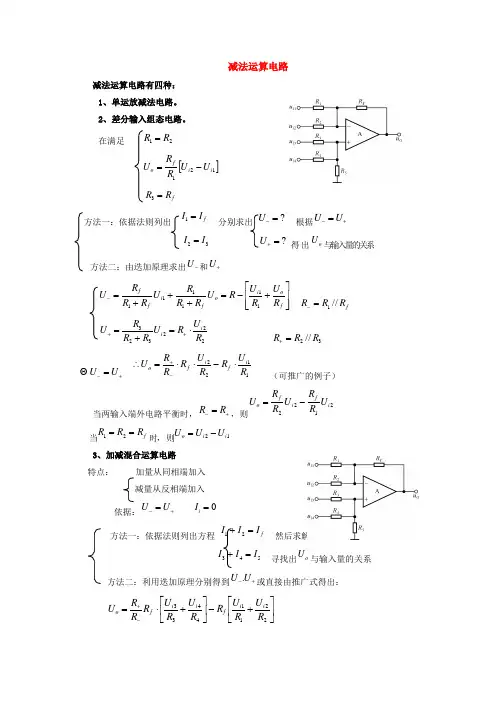

减法运算电路减法运算电路有四种： 1、单运放减法电路。
2、差分输入组态电路。
在满足 21R R=[]121i i f o U U R R U -=fR R =3方法一：依据法则列出fI I =1 分别求出 ?=-U 根据+-=U U32I I = ?=+U 得 出 o U 与输入量的关系方法二：由迭加原理求出-U 和+U⎥⎥⎦⎤⎢⎢⎣⎡+-=+++=-f o i o f i f fR U R U R U R R R U R R R U 111111 f R R R //1=-222323R UR U R R R U i i ⋅=+=++ 32//R R R =+ +-=U U1122R UR R U R R R U i f i f o ⋅-⋅⋅=∴-+ （可推广的例子）当两输入端外电路平衡时，+-=R R ，则2122i f i f o U R R U R R U -=当fR R R ==21时， 则12i i o U U U -=3、加减混合运算电路 特点： 加量从同相端加入减量从反相端加入 依据：0==+-i I U U方法一：依据法则列出方程 fI I I =+21 然后求解??==+-U U543I I I =+ 寻找出o U 与输入量的关系方法二：利用迭加原理分别得到+-U U .或直接由推广式得出：⎥⎦⎤⎢⎣⎡+-⎥⎦⎤⎢⎣⎡+⋅=-+22114433R U R U R R U R U R R R U i i f i i f o（521542////////R R R R R R R R ==-+）当两输入端外电路平衡时，.+-=R R 22114133i f i if i f i f o U R R U R R U R R U R R U --+=当fR R R R R R =====54321时，[]21431i i i i fo U U U U R R U --+=当fR R =1时，1234i I i i o U U U U U --+= （实现了加减混合运算）4、双运放减法电路 特点： 由两级运放组成第一级的输出为第二级的一个输入信号42211111i i f i f o U U R R U R R U =⎥⎦⎤⎢⎣⎡+-=⎥⎦⎤⎢⎣⎡++-=⎥⎦⎤⎢⎣⎡+-=22211142332442332i f i f f i f i f i f o U R R U R R R R U R R U R R U R R U 可见，加减混合运算亦可由两级反相求和电路来完成。
减法运算电路
减法运算电路
减法运算电路是计算机系统中不可或缺的组成部分，借助它能够实现精确的数学计算。
电路的基本原理是可以将数字的减法操作转换为一系列的位操作，从而实现精确的计算。
一般来说，减法电路的原理很简单。
它的输入有两个信号，叫做被减数（minuend）和减数（subtrahend），并且会产生一个输出，叫做差（difference）。
减法电路将两个输入进行比较，当被减数大于
等于减数时，输出差就是被减数与减数之间的差值。
减法运算电路通常由一个“负相器”（inverter）、一个“减法器”（subtractor）和一个“移位器”（shifter）组成。
负相器的作用是将减数的位反转，也就是将1变成0，将0变成1，从而实现加法与
减法的转换。
减法器的作用是将被减数与反转后的减数进行加法运算，并输出结果。
而移位器是用来控制减法器，它会在加法运算结束后，将低位的结果移动到高位，实现对多位数的减法运算。
减法运算电路在计算机中用来实现数据运算能力，并能够很好地帮助计算机处理负数。
它为计算机提供了一种精确的计算过程，能够很快的实现减法操作，从而提高计算机的处理速度。
此外，减法运算电路也可以用来实现其它的运算模式，比如布尔运算，从而扩展计算机的功能。
例如，减法运算电路可以实现NOT、AND和OR等布尔运算，从而实现更复杂的数据处理。
因此，减法运算电路在计算机系统中起着重要的作用，不仅能实现数字的减法操作，还能扩展计算机的功能，从而提供更强大的运算
能力。
减法运算电路是一种复杂但又非常重要的计算机硬件，它是计算机系统实现高性能的基础。
减法电路原理
减法电路原理
减法电路是一种基本的电子电路，用于将两个输入信号相减得到一个输出信号。
它可以被用于很多不同的应用，比如计算机算术运算、数据传输和信号处理等领域。
减法电路的实现方式主要有两种：串行减法电路和并行减法电路。
串行减法电路通过一个比较器实现。
比较器可以将两个输入信号进行比较，并根据比较结果输出一个比特位。
串行减法电路会将两个输入信号逐位进行比较，然后将结果输出到下一个比较器。
这样，最终输出的信号就是两个输入信号相减的结果。
并行减法电路则是同时对两个输入信号的各个比特位进行相减。
而且，并行减法电路还可以使用逻辑门（如XOR门、AND门）来实现相减操作。
通过逻辑门的组合，可以实现多个比特位的相减，从而得到最终的输出信号。
减法电路的设计需要考虑一些重要的因素，比如输入信号的幅值范围、运算精度要求和抗干扰能力等。
在选择实际的电子元器件时，需要考虑它们的性能参数，比如速度、功耗和成本等。
总而言之，减法电路是一种常见且重要的电子电路，它可以通过串行或并行的方式实现。
设计和选择合适的电子元器件对于实现减法电路的性能和可靠性至关重要。
减法运算电路
积件 4-1-3-2：加减运算放大的仿真研究
2） 同相加法运算电路
图4-11 同相加法运算电路
积件 4-1-3-2：加减运算放大的仿真研究
（2）减法运算电路
图 412 减 法 运 算 电 路
积件 4-1-3-2：加减运算放大的仿真研究
二、其它方面的应用
1．电压比较器 （1）基本电路
图4-13 电压比较器
积件 4-1-3-2：加减运算放大的仿真研究
作业： 1、画出集成运放电路组成的加法器、 减法器电路图。并证明输入电压与输出 电压的关系式。 2、画出输出电压Uo与输入电压Ui符合 下列关系的运放电路图；（1） Uo/Ui=-1；（2）Uo/Ui=15；（3） Uo/（Ui1+Ui2+Ui3）=-20。
加减运算放大的仿真研究一集成运放的线性应用二运算电路1加法运算电路反相加法运算电路图410反相加法运算电路电路输出电压
积件 4-1-3-2：加减运算放大的仿真研究
一、集成运放的线性应用
（二）运算电路
1．加法运算电路和减法运算电路
（1）加法运算电路 1） 反相加法运算电路
图4-10 反相加法运算电路
电路输出电压： uO [( Rf / R1 )uI1 (Rf / R2 )uI2 ]
积件 4-1-3-2：加减运算放大的仿真研究
可见，输出电压与输入电压反相，且uo是两输入信号加权后的负值相加，故称反相
加法器。
若取， R1 R2 则
uO (Rf / R1 )(uI1 uI2 )
若取，Rf R1 R2 则， uO (uI1 uI2 )
电路成为反相加法器。
积件 4-1-3-2：加减运算放大的仿真研究
运放加减法电路
运放加减法电路1. 引言•对运放加减法电路进行介绍和定义2. 运放的基本原理2.1 运放的定义和结构•详细解释运放的定义和结构 ### 2.2 运放的输入和输出特性•对运放的输入输出特性进行介绍和分析 ### 2.3 运放的运算功能•运放可以实现哪些基本运算功能？ ### 2.4 运放的反馈方式•探讨运放的反馈方式对电路性能的影响3. 运放加法电路设计3.1 加法器的概念和原理•对加法器的概念和原理进行详细解释 ### 3.2 使用运放实现加法器•介绍如何使用运放构建加法器电路 ### 3.3 加法器电路的设计步骤•分步骤讲解加法器电路的设计过程4. 运放减法电路设计4.1 减法器的概念和原理•对减法器的概念和原理进行详细解释 ### 4.2 使用运放实现减法器•介绍如何使用运放构建减法器电路 ### 4.3 减法器电路的设计步骤•分步骤讲解减法器电路的设计过程5. 运放加减法电路的应用5.1 加法器的应用•分析加法器在实际电路中的应用场景 ### 5.2 减法器的应用•分析减法器在实际电路中的应用场景 ### 5.3 加减法器的应用•探讨加减法器在实际电路中的应用，如数字电路中的运算器6. 运放加减法电路的性能分析6.1 噪声分析•分析运放加减法电路中的噪声问题及其解决方法 ### 6.2 偏置电流和偏置电压分析•分析运放加减法电路中的偏置电流和偏置电压对电路性能的影响，并提出应对措施 ### 6.3 带宽分析•分析运放加减法电路的带宽限制和其对电路性能的影响7. 结论•对运放加减法电路的设计与应用进行总结和归纳参考文献•[1] 张三, 王五. 运放电路设计与应用. 电子出版社, 2020.•[2] 李四, 赵六. 运放电路的基本原理. 电子技术杂志, 2018.。
减法电路ppt课件
运算放大器的选择
总结词
运算放大器是减法电路的核心组件，其选择应重视带宽、精度、失调电压和功耗等参数 。
详细描写
运算放大器是实现减法运算的关键元件，其选择应重视多个参数。第一，需要斟酌带宽 和精度，以确保减法运算的准确性。其次，应关注失调电压和偏置电流等参数，以减小 误差。此外，还需斟酌功耗和尺寸等其他因素，以满足实际应用的需求。在选择运算放
基于模拟相减器的减法电路
利用模拟相减器将两个输入信号进行相减，得到输出信号。
减法电路的应用场景
音频处理
用于实现音频信号的混 合、降噪和均衡等处理
。
测量仪器
用于测量两个信号之间 的差值，如电压、电流
或温度等。
控制系统
通讯系统
用于实现控制系统的反 馈控制，如速度控制、
温度控制等。
用于实现信号的调制和 解调，如调频（FM）和
柔性电子技术为减法电路的应用提供 了新的方向，例如可穿着装备和生物 医学应用。
新应用领域的拓展
物联网
随着物联网技术的发展，减法电路在物联网领域的应用将越来越广 泛。
人工智能
人工智能需要大量的计算资源，减法电路可以作为一种高效的计算 方式应用于人工智能领域。
绿色能源
在绿色能源领域，如太阳能和风能发电系统中，需要高效的能源转换 和控制系统，减法电路可以发挥重要作用。
05
CATALOGUE
减法电路的性能优化
减小误差的方法
误差源分析
详细分析减法电路中可能产生误 差的元件和环节，如输入信号源
、运算放大器、电阻等。
提高元件精度
选用高精度元件，特别是对关键元 件进行挑选和测试，确保其性能参 数的一致性和稳定性。
温度补偿
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电工技术与电子技术
1. 电路组成
2. 分析 方法一
iF RF
+ iI R1
uI1
+ uI2
R2
––
–+ +
R3
常用做测量 放大电路
+ uO –
因虚断， i+ = i–= 0，可得
u
R3 R2 R3
uI 2
u uI1 R1iI
uI1
R1 R1 RF
( uO
uI1 )
平衡电阻：R2 // R3 = R1 // RF
电工技术与电子技术
例3：运算放大器在测量放大电路中的应用。
测量放大器电路的作用是 将测量电路或传感器送来的微 弱信号进行放大，再送到后面 电路去处理。
一般对测量放大电路的要求 是输入电阻高、噪声低、稳定
+
uI1
– A1+
uI
– –
R1
R2 R2
性好、精度及可靠性高、共模
uI2
抑制比大、线性度好、失调小、
+
uI1
– A1+
uI
– –
R1
R2 R2
uI2
–
A2 +
uO1
R4
R4
uO2 R6
R6
A3 + +
u– O
A3 差分输入， 实现双端输入到 单端输出的转换
三减相法电运源算的电相路线电压关系
电工技术与电子技术
+ +
–
+ –
++
+
对A1和A2有
uI1
– A1+ uO1
R6
uO1 uO2 uI1 uI2
该电路适于放大弱信号, 是
测量仪表中常用基本电路。
若用 uId 表示差模信号，即 uId = uI1 uI2 ，
uO
R6 R4
(1
2R2 R1
)uId
当 uI1= uI2，即输入共模信号时，输 出电压uO = 0。
+ +
–
+ –
++
三减相法电运源算的电相路线电压关系
+
uI1
– A1+
uI
– –
R1
uI
– –
R1
R2 R2
R4
R1 2R2
R4
A3 + +
对A3有
R1
uI2
uO2 R6
u– O
uO
R6 R4
(uO1
uO2 )
–
若用
A2 +
所以 uO
uId 表示差模信号，即 uId = uI1 uI2 ，
R6 R4
R1
2R2 R1
(uI1
uI2 )
uO
R6 R4
(1
2R2 R1
)uId
当 uI1= uI2即输入共模信号时，输出电压 uO = 0。
因虚短, u– u+= 0源自uO(1RF R1
)
R3 R2 R3
uI 2
RF R1
uI1 )
三减相法电运源算的电相路线电压关系
减法运算电路
电工技术与电子技术
1. 电路组成
iF RF
+ iI R1
–+
+
uI1
+ uI2
R2
––
+ R3
uO –
2. 分析 方法一
uO
(1
RF R1
)
R3 R2 R3
A2 +
并有一定的抗干扰能力。
–
uO1
R4
R4
uO2 R6
+ +
–
+ –
++
R6
A3 + +
u– O
三减相法电运源算的电相路线电压关系
电工技术与电子技术
例3：运算放大器在测量放大电路中的应用。
A1 和A2的结构对 称、元件对称，具 有差动放大特点， 抑制零漂。同相输 入，ri 高。
+ +
–
+ –
+ +
R2 R2
uI2
–
A2 +
uO1
R4
R4
uO2 R6
R6
A3 + +
u– O
电工技术与电子技术
测量放大电路电路广泛应 用于工业现场、生物信号及 其仪器仪表的数据采集、信 号放大电路中。
若用 uId 表示差模信号，即 uId = uI1 uI2 ，
uO
R6 R4
(1
2R2 R1
)uId
当 uI1= uI2，即输入共模信号时，输 出电压uO = 0。
R
解：A1为同相比例运算电路
uO1
(1
2R 2R )uI1
2V
A2为电压跟随器
uO2 = uI2= 0.5V
2R uI1
1V R
0.5V uI2
– + A1+
uO1 R
– +
A2+
uO2 R
– + A3+ R
uO
A3为减法运算电路
RR
R
uO
(1
) R
R
R
uO2
R
uO1
1.5V
三减相法电运源算的电相路线电压关系
uO
RF R1
uI1
uO
(1
RF R1
)u
(1
RF R1
)
R3 R2 R3
uI 2
uO uO uO
(1
RF R1
)
R3 R2 R3
uI 2
RF R1
uI1
RF
+
uI1 + uI2
––
R1 – u+ +
R2 R3
+
+ uO
–
缺点：比例系数调节不方便。
用差分输入方式构成的减法运算电路的输入电阻较低。为了提高减法
运算电路的输入电阻，可采用双运算放大器同相输入减法运算电路。
三减相法电运源算的电相路线电压关系
电工技术与电子技术
例1：分析同相串联的减法运算电路的输出。
分析方法：
RF1
RF2
利用已知结论，进行逐级推导。
R1
解： uO1
(1
RF1 R1
)uI1
uI1 R3
uO
RF2 R2
uO1
(1
RF2 R2
)uI2
– A1+
uO1 R2
+
uI2
R4
– + A2 +
uO
该电路具有极高的输入 电阻，又可实现两信号相 减的运算电路。
RF2 R2
(1
RF1 R1
)uI1
(1
RF2 R2
)uI2
三减相法电运源算的电相路线电压关系
电工技术与电子技术
例2: 理想集成运算放大器电路如图所示，求输出电压 uO。
2R
三减相法电运源算的电相路线电压关系
电工技术与电子技术
减法运算电路
主讲教师：王香婷 教授
三减相法电运源算的电相路线电压关系
减法运算电路
电工技术与电子技术
主要内容： 减法运算电路；多级信号运算电路。
重点难点： 减法运算电路的输入、输出电压关系，多级运算电路的分析。
三减相法电运源算的电相路线电压关系
减法运算电路
uI 2
RF R1
uI1 )
若：R1 = R2 ，R3 = RF
则：uO
RF R1
(uI2
uI1 )
如：R1 = R2 = R3 = RF
平衡电阻：R2 // R3 = R1 // RF
uO uI2 uI1
输出与两个输入信号的差值成正比。
三减相法电运源算的电相路线电压关系
电工技术与电子技术
2. 分析方法二： 根据已知结论，利用叠加原理。
+ +
–
+ –
++
三减相法电运源算的电相路线电压关系
+
uI1
– A1+
uI
– –
R1
R2 R2
uI2
–
A2 +
uO1
R4
R4
uO2 R6
电工技术与电子技术
分析可知：该电路放大差
R6
模信号，抑制共模信号。
A1 、A2均采用同相输入方
A3 +
+
u– O
式，输入电阻高； 电路结构对称，抑制共模
信号能力强。
三减相法电运源算的电相路线电压关系
电工技术与电子技术
应用：用于人体心电信号检测的实用三运放电路。
uI1 R1
R3
22k 22k
A1
R10
R8
10k
NL1 氖泡 2k
R722kR5
22k R6
NL2 氖泡
uI2
R2
R4
A2
10k R9
10k 2k
