减法比例运算电路教学案
《减法比例运算电路》导学案
教学目标：掌握减法比例运算电路的构成和相关计算
教学重点：减法比例运算电路的计算和推广应用
教学难点：减法比例运算电路输出电压公式的推导
课前复习：
●集成运算放大器的特点。
●反相输入比例运算电路的计算。
●同相输入比例运算电路的计算
新课引入
反相和同相比例运算电路能进行反相或同相运算，但在很多场合需要将信号作差（差分）后运算，这该如何实现呢？
新课教学：
减法比例运算电路图
取：R1=R2 R3=Rf
任务一：
1.写出VB的表达式
2.电阻R1中电流表达式
3.电阻Rf中电流表达式
联列表达式求解得：
输出电压的表达式电压放大倍数的表达式
例题1：计算图中U4B（LM324）的电压放大倍数。
（图略）
例题2：判断哪个是减法比例运算电路并计算其放大倍数。
（图略）
任务二：在图中找出比例运算电路并计算其电压放大倍数
推广应用：比较器
，能够实现这种比较功能的电例题：下图中有两个比较器，请找出。
动一动:比较器的测试
任务三：测试电路板中U5A输入端的翻转电平
1.测量U5的3脚电位（该电位是固定值）
2.调节R21测量出输出端状态翻转时2脚电平
3.结论：
四、本课小结
1.减法比例运算电路的结构和输出电压公式的推导
2.减法比例运算电路在电路图中的识别和放大倍数的计算
3.比较器翻转电平的测试
作业（略）
班级：13203 科目：电子技术
江苏省扬中中专2014-11。
减法运算电路设计
减法运算电路设计1.减法原理减法运算的基本原理是通过将被减数与减数进行按位取反，然后加1，再进行加法运算，即可得到减法运算的结果。
这是因为减法运算可以转化为加法运算，减法可以通过加法实现。
2.减法电路设计减法电路的设计包含三个主要的步骤：将减法转化为加法、设计加法器、设计控制逻辑。
2.1将减法转化为加法将减法转化为加法是减法电路设计的第一步。
这里需要实现减数的取反和加1、取反可以通过异或门来实现，加1可以通过加法器来实现。
2.2设计加法器为了实现减法运算，我们需要设计一个能够同时处理加减法的加法器。
常用的加法器有半加器、全加器和多位加法器。
在减法电路中，我们可以使用多个全加器来实现两个二进制数的加法和减法运算。
2.3设计控制逻辑控制逻辑用于控制减法电路的操作，根据输入的操作信号，控制减数的取反和加法器的运行。
通常，控制逻辑由逻辑门和触发器组成，可以根据输入的操作码进行控制。
3.电路实现下面是一个4位减法器的例子，使用全加器进行加法和减法运算。
输入A:A3A2A1A0(被减数)输入B:B3B2B1B0(减数)输出D:D3D2D1D0(差值)首先，实现四个全加器用于处理每一位的减法运算。
全加器的输入包括两个加数和进位（来自前一位的借位），输出为和值和进位。
全加器的真值表如下：ABCi，SCo000，00001，10010，10011，01100，10101，01110，01111，11其中，A和B分别表示两个二进制数的对应位，Ci表示进位，S表示和值，Co表示进位。
根据全加器的真值表，我们可以通过组合逻辑来实现四个全加器。
每个全加器的输入包括A、B和前一位的进位（初始进位为0），输出为当前位的差值和进位。
最后，将四个全加器的输出作为减法器的输出，即得到了4位减法器的设计。
4.总结减法运算电路是数字电路中常见的逻辑电路，它可以通过将减法转化为加法，并实现加减法器和控制逻辑来实现减法运算。
在设计减法电路时，需要考虑减法转化为加法，选择适当的加法器，以及设计合适的控制逻辑。
初中数学教案比例与比例线段的运算
初中数学教案比例与比例线段的运算初中数学教案：比例与比例线段的运算一、引言比例与比例线段是初中数学中重要的概念，它们在实际生活中有着广泛的应用。
本教案将介绍比例的基本概念和比例线段的运算方法，帮助学生更好地理解和掌握相关知识。
二、比例的概念1. 定义比例是指两个或两个以上的量之间的相互关系，可以用等比例关系表示。
比例通常用符号“:”表示，例如a:b，表示a与b的比例关系。
2. 性质- 比例中四个数中，任意两个都可以构成一个比例。
- 在比例中，如果两个比值相等，则可以互相代换。
三、比例线段的运算方法1. 比例线段的定义与性质比例线段是指一条线段上的两个点与另一条线段上的两个点之间的比例关系。
比例线段有以下性质：- 两个比例线段可以相加，得到一个新的比例线段。
- 比例线段可以与实数相乘，得到一个新的比例线段。
- 两个相等的比例线段之间的比例关系是1:1。
2. 比例线段的加法与减法比例线段的加法与减法可以通过对应角的线段进行计算。
具体方法如下：- 两个比例线段的加法：将两条比例线段的对应角进行相加。
- 两个比例线段的减法：将两条比例线段的对应角进行相减。
3. 比例线段的乘法与除法比例线段的乘法与除法可以通过对应角的线段进行计算。
具体方法如下：- 两个比例线段的乘法：将两条比例线段的对应角进行相乘。
- 两个比例线段的除法：将两条比例线段的对应角进行相除。
四、练习与应用1. 练习题请计算以下比例线段：a ) AB:CD = 2:3，AC = 4，求BD的长度。
b) EF:GH = 5:7，EG = 10，求FH的长度。
2. 实际应用比例与比例线段在实际生活中有着广泛的应用，例如：- 菜谱中的食材配比。
- 联通、移动、电信的流量套餐选择。
- 地图的比例尺表示。
通过这些实际应用的例子，学生可以更好地理解比例与比例线段的运算方法，提高解决实际问题的能力。
五、总结通过本节课的学习，我们了解了比例的基本概念和比例线段的运算方法。
人教版小学六年级数学下册《比例运算》教案
人教版小学六年级数学下册《比例运算》教案教学目标- 理解比例运算的基本概念和性质- 能够在实际问题中运用比例关系解决问题- 掌握计算比例的方法和技巧- 提高对比例运算的思维能力和应用能力教学准备- 教材：人教版小学六年级数学下册- 教具：黑板、粉笔、实物比例模型、图片或幻灯片教学内容和步骤1. 导入：通过展示一幅图片或实物模型，引发学生对比例的认识和思考。
2. 引导学生理解比例的基本概念：比例是指两个或多个数量之间的关系，可以用分数、比或百分数表示。
3. 分析示例问题：选择一个实际问题，比如购买水果的例子，引导学生分析其中的比例关系。
4. 讲解比例运算的方法和技巧：介绍比例运算的四种情况，包括已知两个数求第三个数、已知两个数及其中一个数求另外一个数、三个数成比例、找出已知比例的常量关系。
5. 练：组织学生进行比例运算的练，包括填空题和计算题。
6. 拓展应用：通过一些生活中的实际问题，引导学生将比例运算应用到实际情境中。
7. 总结：对本节课所学内容进行总结，强调比例运算的重要性和应用价值。
教学辅助方法- 利用图片或幻灯片展示示例问题和解题思路，增加学生的视觉感受和理解。
- 引导学生进行分组讨论，互相交流解题方法和答案，增强学生之间的合作和互动。
教学评价- 观察学生在课堂上的参与度和表现，包括对问题的思考和回答的准确性。
- 批改和评价学生完成的练和作业，检查他们对比例运算的掌握程度。
- 根据学生的表现和理解情况，对教学方法进行调整和改进。
以上是《比例运算》教案的大致内容和流程安排，希望能对您的教学工作有所帮助。
减运算电路课程设计
减运算电路课程设计一、课程目标知识目标：1. 学生能理解并掌握减运算电路的基本原理和组成。
2. 学生能运用欧姆定律和基尔霍夫定律分析简单的减运算电路。
3. 学生能够识别并绘制减运算电路的原理图和电路图。
技能目标：1. 学生能够独立搭建并测试减运算电路，验证其功能。
2. 学生能够运用所学知识解决减运算电路相关的问题，如计算电压、电流等。
3. 学生能够通过实际操作，掌握常用电子元器件的使用方法和测试技巧。
情感态度价值观目标：1. 学生培养对电子技术的兴趣，激发学习热情，形成积极探索的科学态度。
2. 学生通过合作学习，培养团队协作精神，提高沟通与表达能力。
3. 学生能够认识到减运算电路在日常生活和工程中的应用，增强对电子技术实用价值的认识。
课程性质：本课程为电子技术基础课程，以理论教学与实践操作相结合的方式进行。
学生特点：学生为初中二年级学生，具备一定的物理知识和实验技能，对电子技术有一定的好奇心。
教学要求：注重理论与实践相结合，强调学生的动手操作能力和问题解决能力的培养。
通过本课程的学习，使学生能够将理论知识应用于实际电路分析，提高学生的电子技术素养。
二、教学内容1. 减运算电路的基本原理与组成- 介绍减运算电路的定义及其在电子技术中的应用。
- 讲解减运算电路的基本组成部分，如运算放大器、电阻等。
2. 减运算电路的分析方法- 欧姆定律和基尔霍夫定律的应用。
- 举例分析简单的减运算电路，推导输出电压与输入电压的关系。
3. 减运算电路的原理图与电路图绘制- 教授如何识别和绘制减运算电路的原理图和电路图。
- 分析实际应用中的减运算电路图，提高学生的识图能力。
4. 减运算电路的搭建与测试- 指导学生搭建减运算电路，熟悉常用电子元器件的使用方法。
- 进行电路测试，验证减运算电路的功能，并学会分析测试结果。
5. 减运算电路的应用实例- 介绍减运算电路在实际工程中的应用案例，如模拟信号处理、传感器信号调理等。
- 分析应用实例中减运算电路的作用和重要性。
实验五 集成运算放大器的基本运算电路(2)
实验五 集成运算放大器的基本运算电路一、实验目的1、研究由集成运算放大器组成的比例、加法、减法和积分等基本运算电路的功能。
2、正确理解运算电路中各组件参数之间的关系和“虚短”、“虚断”、“虚地”的概念。
二、设计要求1、设计反相比例运算电路，要求|A uf |=10，R i ≥10K Ω，确定外接电阻组件的值。
2、设计同相比例运算电路，要求|A uf |=11，确定外接电阻组件值。
3、设计加法运算电路，满足U 0=-（10U i1+5U i2）的运算关系。
4、设计差动放大电路（减法器），要求差模增益为10，R i >40K Ω。
5、应用Multisim8进行仿真，然后在实验设备上实现。
三、实验原理1、理想运算放大器特性集成运算放大器是一种具有高电压放大倍数的直接耦合多级放大电路。
当外部接入不同的元器件组成负反馈电路时，可以实现比例、加法、减法、积分、微分等模拟运算电路。
理想运放，是将运放的各项技术指标理想化，满足下列条件的运算放大器称为理想运放。
开环电压增益 A ud =∞ 输入阻抗 r i =∞ 输出阻抗 r o =0 带宽f BW =∞失调与漂移均为零等。
理想运放在线性应用时的两个重要特性： (1)输出电压U O 与输入电压之间满足关系式U O ＝A ud （U +－U －）由于A ud =∞，而U O 为有限值，因此，U +－U －≈0。
即U +≈U －，称为“虚短”。
(2)由于r i =∞，故流进运放两个输入端的电流可视为零，即I IB ＝0，称为“虚断”。
这说明运放对其前级吸取电流极小。
上述两个特性是分析理想运放应用电路的基本原则，可简化运放电路的计算。
2、基本运算电路 (1)反相比例运算电路电路如图2.5.1所示。
对于理想运放，该电路的输出电压与输入电压之间的关系为为了减小输入级偏置电流引起的运算误差，在同相输入端应接入平衡电阻R 2＝R 1//R F 。
图2.5.1反相比例运算电路图2.5.2反相加法运算电路(2) 反相加法电路i 1F O U R R U -=电路如图2.5.2所示，输出电压与输入电压之间的关系为)U R RU R R (U i22F i11F O +-=R 3＝R 1//R 2//R F (3)同相比例运算电路图2.5.3(a)是同相比例运算电路，它的输出电压与输入电压之间的关系为i 1FO )U R R (1U +=R 2＝R 1//R F 当R 1→∞时，U O ＝U i ，即得到如图2.5.3(b)所示的电压跟随器。
比例加减运算电路

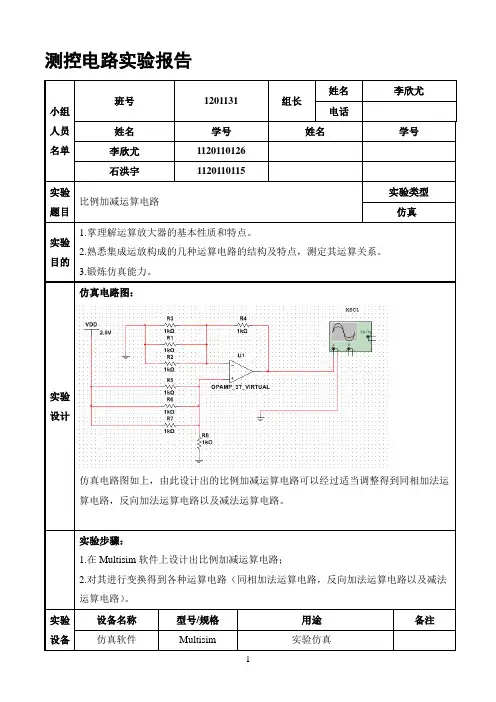

测控电路实验报告
