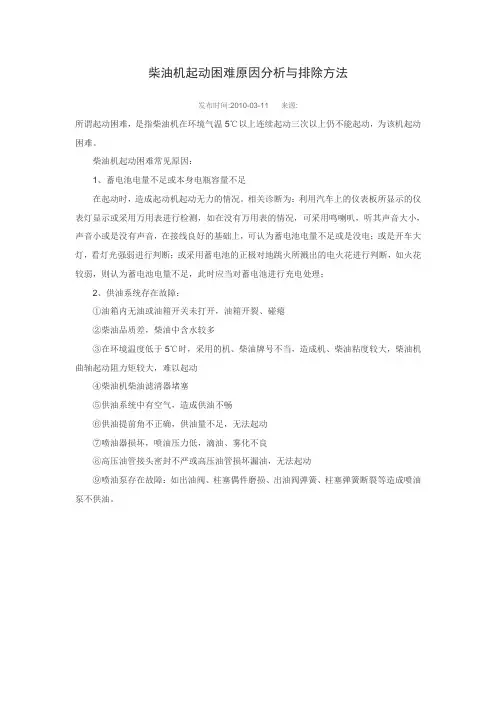

柴油机起动困难原因分析与排除方法
柴油机起动困难原因分析与排除方法
发布时间:2010-03-11 来源:
所谓起动困难，是指柴油机在环境气温5℃以上连续起动三次以上仍不能起动，为该机起动困难。
柴油机起动困难常见原因：
1、蓄电池电量不足或本身电瓶容量不足
在起动时，造成起动机起动无力的情况。
相关诊断为：利用汽车上的仪表板所显示的仪表灯显示或采用万用表进行检测，如在没有万用表的情况，可采用鸣喇叭，听其声音大小，声音小或是没有声音，在接线良好的基础上，可认为蓄电池电量不足或是没电；或是开车大灯，看灯光强弱进行判断；或采用蓄电池的正极对地跳火所溅出的电火花进行判断，如火花较弱，则认为蓄电池电量不足，此时应当对蓄电池进行充电处理；
2、供油系统存在故障：
①油箱内无油或油箱开关未打开，油箱开裂、碰瘪
②柴油品质差，柴油中含水较多
③在环境温度低于5℃时，采用的机、柴油牌号不当，造成机、柴油粘度较大，柴油机曲轴起动阻力矩较大，难以起动
④柴油机柴油滤清器堵塞
⑤供油系统中有空气，造成供油不畅
⑥供油提前角不正确，供油量不足，无法起动
⑦喷油器损坏，喷油压力低，滴油、雾化不良
⑧高压油管接头密封不严或高压油管损坏漏油，无法起动
⑨喷油泵存在故障：如出油阀、柱塞偶件磨损、出油阀弹簧、柱塞弹簧断裂等造成喷油泵不供油。
发动机启动困难故障诊断与排除
目录摘要 (1)前言 (2)第1章发动机故障现象 (3)第2章发动机故障原因分析 (5)第3章发动机启动困难的诊断与排除 (7)第4章发动机常见案例的维修方案 (11)4.1发动机冬天无法正常起动故障维修方案 (11)4.2发动机百公里油耗增加故障维修方案 (12)4.3发动机启动困难，松开点火开关后即熄火故障维修方案 (12)4.4发动机怠速过高故障维修方案 (12)结束语 (14)谢词 (15)参考文献 (16)摘要汽车发动机是汽车的心脏，包括两大机构、五大系统，是一种能够把一种形式的能转化为另一种更有用的能的机器。
发动机最早诞生于英国，所以，发动机的概念也源于英语，它的本意是指那种“产生动力的机械装置随着科技的进步，人们不断地研制出不同用途多种类型的发动机，但是,不管那种发动机，都会发生故障，因此对发动机发生的故障进行分析与排除是十分必要的。
通过运用发动机故障检测设备及经验对汽车汽油发动机的常见故障（发动机不能起动或起动困难、发动机功率下降、发动机温度过高、发动机排烟不正常、发动机怠速不稳）进行检测，然后进行分析、排除，最终解决故障。
关键词:发动机动力检测故障排除^2-—1—刖言随着现代交通工具的发展，汽车已经入家庭呈现大众化，汽车技术日新月异，发动机作为汽车的核心组成部分，其性能的好坏直接影响到汽车的动力性、经济性、安全性、可靠性和舒5适性。
由于高温、震动、灰尘等原因，发动机会出现各种故障。
因此掌握汽车发动的故障诊断及排除方法，对保证汽车的正常运行尤为重要。
分析研究发动机故障现象、原因、探索汽车发动机故障的排除方法的维修工艺，具有重大而现实的意义。
第1章发动机故障现象汽油发动机(Gasoline Engine)是以汽油作为燃料，将内能转化成动能的的发动机。
由于汽油粘性小，蒸发快，可以用汽油喷射系统将汽油喷入气缸，经过压缩达到一定的温度和压力后，用火花塞点燃，使气体膨胀做功。
汽油机的特点是转速高、结构简单、质量轻、造价低廉、运转平稳、使用维修方便。

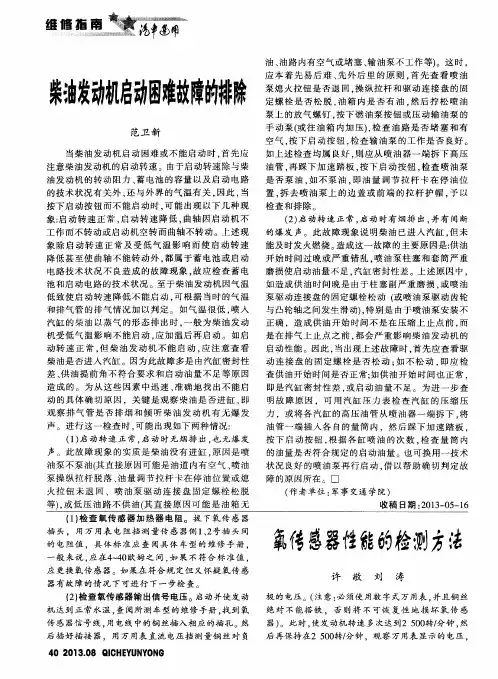

柴油发动机启动困难故障的排除
