专题八 动态电路的分析与计算专项练习

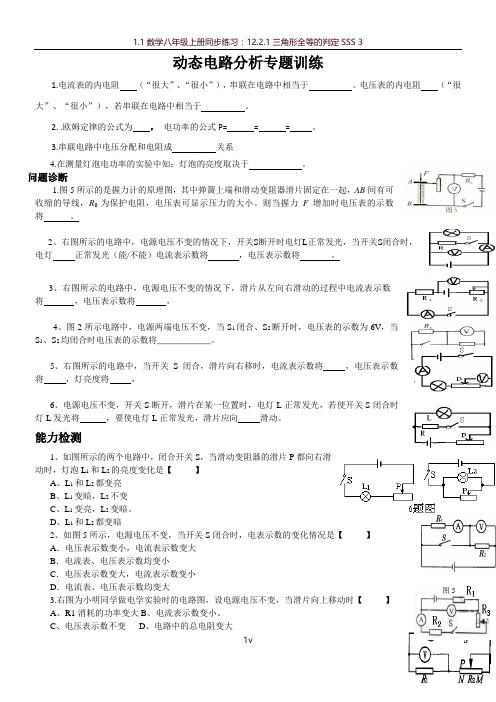

动态电路分析专题训练
动态电路分析专题训练1.电流表的内电阻（“很大”、“很小”），串联在电路中相当于。
电压表的内电阻（“很大”、“很小”），若串联在电路中相当于。
2. .欧姆定律的公式为，电功率的公式P== =。
3.串联电路中电压分配和电阻成关系4.在测量灯泡电功率的实验中知：灯泡的亮度取决于。
问题诊断1.图5所示的是握力计的原理图，其中弹簧上端和滑动变阻器滑片固定在一起，AB间有可收缩的导线，R0为保护电阻，电压表可显示压力的大小。
则当握力F增加时电压表的示数将。
2、右图所示的电路中，电源电压不变的情况下，开关S断开时电灯L正常发光，当开关S闭合时，电灯正常发光（能/不能）电流表示数将，电压表示数将。
3、右图所示的电路中，电源电压不变的情况下，滑片从左向右滑动的过程中电流表示数将，电压表示数将，4、图2所示电路中，电源两端电压不变，当S1闭合、S2断开时，电压表的示数为6V，当S1、S2均闭合时电压表的示数将___________。
5、右图所示的电路中，当开关S闭合，滑片向右移时，电流表示数将，电压表示数将，灯亮度将，6、电源电压不变，开关S断开，滑片在某一位置时，电灯L正常发光，若使开关S闭合时灯L发光将，要使电灯L正常发光，滑片应向滑动。
能力检测1、如图所示的两个电路中，闭合开关S，当滑动变阻器的滑片P都向右滑动时，灯泡L1和L2的亮度变化是【】A、L1和L2都变亮B、L1变暗，L2不变C、L1变亮，L2变暗。
D、L1和L2都变暗2、如图5所示，电源电压不变，当开关S闭合时，电表示数的变化情况是【】A．电压表示数变小，电流表示数变大B．电流表、电压表示数均变小C．电压表示数变大，电流表示数变小D．电流表、电压表示数均变大图53.右图为小明同学做电学实验时的电路图，设电源电压不变，当滑片向上移动时【】A、R1消耗的功率变大B、电流表示数变小。
C、电压表示数不变D、电路中的总电阻变大4.如图所示，当滑动变阻器的滑片向N端滑动时，电流表和电压表示数的变化情况是【】A．两表示数都变大 B．两表示数都变小C．电流表示数变大，电压表示数变小D．电流表示数不变，电压表示数变小5.如图所示，当滑动变阻器的滑片向N端滑动时，电流表和电压表示数的变化情况是【】A．两表示数都变大B．两表示数都变小C．电流表示数不变，电压表示数变小D．电流表示数变大，电压表示数变小6．如图所示，闭合开关S1、断开S2，移动滑片使灯L正常发光，若再闭合S2开关，则【】A、电流表示数变大，灯变暗B、电流表示数变大，灯变亮C、电流表示数变小，灯变暗D、电流表示数变小，灯变亮7.要使上题中灯L正常发光，把滑动变阻器的滑片P向【】移动。
届中考物理总复习专题演练：动态电路分析与计算（word版含答案）
动态电路分析与计算类型1滑动变阻器类1.(2020滨州)如图所示的电路中，电源电压保持不变，R1为定值电阻．闭合开关S，滑动变阻器R2的滑片P向右滑动的过程中，关于电压表和电流表的示数变化，下列判断正确的是()第1题图A. 电压表示数变小，电流表示数变大B. 电压表示数不变，电流表示数变小C. 电压表示数变大，电流表示数不变D. 电压表示数变大，电流表示数变小2. (2020邵阳)如图所示，电源电压一定，闭合S，滑动变阻器的滑片向右移动的过程中，以下说法正确的是()第2题图A. 电路的总功率变大，电压表示数变大B. 电流表示数变小，电路的总功率变小C. 滑动变阻器接入电路中的电阻变小D. 电流表示数变大，电压表示数变小3. (2020德州)如图所示的电路中，电源电压和灯泡电阻都不变，闭合开关S，滑动变阻器的滑片P由滑动变阻器左端向右滑动到其中点的过程中，下列判断正确的是()第3题图A. 电流表示数变小，电压表示数不变，灯泡亮度不变B. 电流表示数变大，电压表示数不变，灯泡亮度不变C. 电流表示数变大，电压表示数变小，灯泡亮度变暗D. 电压表与电流表示数的比值变大4.(2020安徽)在图示电路中，电源电压保持不变．闭合开关S后，将滑动变阻器的滑片P自左向右滑动，则( )第4题图A. 电流表的示数减小B. 电压表的示数减小 C. 电压表与电流表的示数比值减小 D. 电压表与电流表的示数比值减小5. (2020泰安改编)(多选)如图所示的电路中，电源电压为U ，且保持不变，R 1为定值电阻，闭合开关，当滑动变阻器R 2的滑片P 位于中点时，电流表的示数为I ；当滑动变阻器R 2的滑片P 位于最右端时，电流表的示数为23I .下列说法正确的是( )第5题图A. 当滑动变阻器R 2的滑片P 位于中点时，电流表的示数为13IB. 当滑动变阻器R 2的滑片P 位于最右端时，R 1消耗的功率最小C. 电路消耗的功率最小为23UI D. 在滑片移动的过程中，电流表的示数逐渐变小6. (2011河北21题2分)在如图所示电路中，闭合开关S 后，在滑片P 向右滑动过程中，各电表示数变化正确的是( )第6题图A.示数不变， 示数变小 B.示数不变， 示数变大 C.示数不变，示数变小 D. 示数不变，示数变小，示数变大 7. (2014河北22题3分)(多选)如图所示的电路中，电源电压保持不变．R 1为滑动变阻器，R 2、R 3为定值电阻．闭合开关S ，将滑片P 由a 端向b 端滑动一段距离后，电压表、示数变化的大小分别为ΔU 1、ΔU 2，电流表示数变化的大小为ΔI .下列判断正确的是( )第7题图A. ΔU2大于ΔU1B. ΔU2ΔI与ΔU1ΔI的差值等于R2C. R2和R3消耗的电功率的和增加了ΔU2·ΔID. 电压表示数变小，电压表示数变大，电流表示数变大8.(2020唐山路北一模)(多选)如图所示，电源电压不变，a、b是电流表或电压表．闭合开关S，将滑动变阻器的滑片P向右移动，a表和b表示数均明显变化(灯丝电阻不变)，下列说法正确的是()第8题图A. a、b均是电压表B. 灯泡变亮，电路的总功率变大C. a表示数与电流表示数的比值变小D. b表示数的变化量与电流表示数的变化量的比值不变类型2多开关类1.如图所示的电路中，电源电压保持不变，只闭合开关S1，电流表和电压表均有示数；若再闭合开关S2，下列说法正确的是()第1题图A. 电压表示数不变，电流表的示数变大，电流表的示数变小B. 电压表示数变大，电流表的示数不变，电流表的示数变大C. 电压表示数变大，电流表的示数变小，电流表的示数不变D. 电压表示数变大，电流表的示数变小，电流表的示数变大2. (2020临沂)小灯泡的I－U图像如图甲所示，将它与定值电阻R并联，如图乙所示．闭合开关S1，电流表的示数为0.2 A；再闭合开关S2，电流表的示数增加了0.25 A．则()第2题图A. 电源电压为2 VB. 灯泡功率为5 WC. 定值电阻的阻值为8 ΩD. 电路总功率为9 W3.(2019武汉)如图所示，电源电压保持不变．只闭合开关S1，电流表和电压表均有示数，若再闭合开关S2，则下列说法正确的是()第3题图A. 电流表示数变大，电压表示数变小B. 电流表示数变小，电压表示数不变C. 电压表示数与电流表示数的比值变小D. 电压表示数与电流表示数的比值不变4.如图所示的电路中，闭合开关S1、S2，三个电表均有示数，若断开开关S2，则()第4题图A. 电流表的示数变大B. 电流表的示数不变C. 电路的总电阻变大D. 电压表示数与电流表示数的比值不变类型3滑动变阻器＋多开关类1. (2020淄博)如图所示，电源电压保持不变．以下判断正确的是()第1题图A. 同时闭合开关S 1、S 2、S 3时，灯泡L 和电阻R 并联B. 只闭合开关S 2、S 3时，灯泡L 不发光C. 只闭合开关S 2时，滑片P 向右移动，灯泡L 变暗D. 只闭合开关S 1、S 3时，滑片P 向右移动，电压表示数变小2. 对如图所示的电路，下列说法中正确的是( )第2题图A. 当开关S 1闭合，S 2、S 3断开时，向右移动滑片灯变暗，电压表示数变小B. 当开关S 1闭合，S 2、S 3断开时，向右移动滑片灯变暗，电流表示数变大C. 当开关S 1、S 2、S 3均闭合时，向左移动滑片灯变亮，电流表示数变大D. 当开关S 1、S 2闭合，S 3断开时，向左移动滑片灯变亮，电压表示数变小3. (2020滨州改编)如图所示，电源电压保持不变，小灯泡L 标有“U 0 R 0”的字样，滑动变阻器R 的最大阻值为32R 0，R 1为阻值为R 0的定值电阻，当S 闭合，S 1、S 2断开，滑片由b 端向a 端滑动，使其连入电路的电阻是最大阻值的三分之一时，小灯泡恰好正常发光．下列说法正确的是( )第3题图A. 电源电压是2U 0B. 当S 闭合，S 1、S 2断开，滑片P 由b 端向中点滑动时，灯泡消耗的功率逐渐变大C. 当滑片位置保持不变，开关都闭合时，电流表的示数增大了U 0R 0D. 当开关都闭合时，滑片向a 端移动的过程中，电路消耗的总功率变小4. (2016河北22题3分)(多选)如图所示，电源电压不变．下列说法正确的是( )第4题图A. 只闭合S 1，将P 向左移动一段距离，电压表示数的变化量与电流表示数的变化量的比值不变B. 只闭合S 1，将P 向左移动，R 1消耗的功率增加C. 开关都闭合，将P 向左移动，电压表的示数不变，电流表的示数变小D. 开关都闭合，将P 向左移动，L 消耗的功率不变，R 2消耗的功率变小5. (2019河北23题3分)(多选)如图所示，电源电压不变，R 1、R 2为定值电阻，R 为滑动变阻器，a 、b 是电流表或电压表．当只闭合开关S 、S 1时，a 、b 的指针均明显偏转，将位于中点的滑片P 向左移动，a 的示数不变，b 的示数有变化．以下说法正确的是( )第5题图A. b 是电流表B. 只闭合S 、S 2，移动滑片P ，则a 示数的变化量与b 示数的变化量的比值可能等于R 1＋R 2C. 若将b 换成另一种电表，只闭合S 、S 2，将滑片P 向右移动，R 2消耗的功率一定变大D. 若将a 与b 的位置互换，只闭合S 、S 2，则a 的示数与b 的示数的比值可能等于R 26. (2020河北22题3分)(多选)如图所示，电源电压不变，a 、b 为电压表或定值电阻，若为定值电阻，其阻值与R 相同均为R 0.当S 1和S 2闭合、S 3断开时，电流表的示数为I 0；再闭合S 3，电流表的示数为2I 0.下列说法正确的是( )第6题图A. 开关均闭合后，电路消耗的功率为2I 20R 0B. 开关均闭合后，a 、b 互换前后的示数之比为1∶2 C. 将最大阻值为R 0的滑动变阻器与R 串联，只闭合S 1、S 2，P 从中点移到阻值最大端，变阻器消耗的功率变化量为12I 20R 0D. 用最大阻值为R 0的滑动变阻器替换a 、b 、R 其中的一个，移动滑片，三个电流表的示数均发生变化且变化量相等．满足上述要求的电路连接方式有四种7. (多选)如图所示，电源电压为U且保持不变，R1、R3为定值电阻，且R1、R3与R2的最大阻值均为R0，a和b是电流表或电压表，闭合开关S1、S3时，R1、R2、R3中都有电流通过. 则下列说法正确的是()第7题图A. 闭合S1、S3，移动滑片P，b表示数的变化量等于a表示数的变化量B. 电路消耗的最小总功率为U23R0C. 若将S2、R2、R3中的某一个更换为最大阻值为2R0的滑动变阻器，不管开关怎么闭合，移动滑动变阻器的滑片都可以使a、b两表的示数与表示数的比值相等D. 若将a、b换成另一种电表，b表右边接入一阻值为R0的定值电阻，不管开关怎么闭合，移动滑片P对b表的示数都没有影响参考答案类型1滑动变阻器类1. B【解析】由电路图知，R1和R2并联，电压表测电源两端电压，所以电压表示数不变，电流表测干路电流，滑片P向右滑动时，R2接入电路电阻变大，所在支路电流变小，R1支路电流不变，则干路电流变小，电流表示数变小，B正确．故选B.2. B【解析】由题图可知，滑动变阻器和定值电阻串联，电流表测电路中的电流，电压表测定值电阻两端的电压，闭合开关S，滑动变阻器的滑片向右移动的过程中，滑动变阻器接入电路中的电阻变大，由I＝UR可知，电路中的电流变小，即电流表的示数变小；由U＝IR可知，定值电阻R两端的电压变小，即电压表的示数变小；因电源电压不变，电路中的电流变小，由P＝UI可知，电路的总功率变小，B正确，A、C、D错误．故选B.3. B【解析】由题图可知，小灯泡与滑动变阻器并联接在电源两端，所以在滑片移动时灯泡亮度不变；电压表测量的是电源电压，因此示数不变；电流表测通过滑动变阻器的电流，当滑片向右移动时，滑动变阻器接入电路中的阻值减小，所以电流表的示数变大，B正确．故选B.4. C【解析】开关闭合后，R1和R2串联，电流表测整个串联电路中的电流，电压表测R1两端的电压，电压表测R2两端的电压．滑片P向右移动的过程中，R1阻值变小，则电路中的总电阻变小，在电源电压不变的条件下，电路中的电流变大，即电流表的示数变大，A错误；对于R2，由于通过R2的电流变大，R2阻值不变，所以R2两端电压变大，即电压表示数变大，B错误；电压表与电流表的示数之比即为R1两端电压与通过R 1的电流之比，其比值为R 1的阻值，R 1阻值变小，C 正确；电压表与电流表的示数的比值即为R 2两端电压与通过R 2的电流之比，其比值为R 2的阻值，R 2阻值不变，D 错误．故选C.5. AC6. C 【解析】闭合开关S 后，滑动变阻器右端和在电路中被短路，第6题解图所以示数为0，不会改变．画出等效电路如解图所示．电压表测电源电压，示数不变．电流表测通过R 2的电流，示数不变.测整个电路的总电流，当滑片向右移动时，滑动变阻器接入电路中的电阻变大，由欧姆定律知，滑动变阻器所在支路电流减小，根据并联电路电流规律可知，总电流减小．C 正确，故选C.7. ABD 【解析】由图示电路图可知，三个电阻串联，电流表测电路电流，电压表测R 1、R 2两端电压，电压表测电阻R 2、R 3两端电压，且电源电压不变，则ΔU 1＝ΔUR 3，ΔU 2＝ΔUR 1，滑片向右移动过程中，R 1两端电压减小，R 2、R 3两端电压增大，R 1两端电压的减小量等于R 2、R 3两端电压的增加量之和，则ΔUR 1＞ΔUR 3，即ΔU 2＞ΔU 1，A 正确；ΔU 2ΔI ＝R 2＋R 3，ΔU 1ΔI ＝R 3，ΔU 2ΔI －ΔU 1ΔI＝R 2＋R 3－R 3＝R 2，B 正确；滑片向右移动过程中，电路电流增大，R 2和R 3消耗的电功率的和的增加量ΔP ＝I ′2(R 2＋R 3)－I 2(R 2＋R 3)＝(I ′2－I 2)(R 2＋R 3)≠ΔU 2·ΔI ，C 错误；滑片向右移动过程中，滑动变阻器接入电路的阻值减小，电路总电阻变小，电源电压不变，由欧姆定律可知，电路电流增大，电流表示数增大，电压表示数变小、电压表示数变大，D 正确．故选 ABD. 8. ABD 【解析】若a 是电压表，b 是电流表，灯泡L 与R 1串联，a 测电源电压，b 测电路中的电流，闭合开关，移动滑片，两电表示数均不变，不符合题意；若a 是电流表，b 是电压表，只有R 2正常接入电路，a 测电路中的电流，b 测电源电压，闭合开关，移动滑片，b 表示数不变，不符合题意；若a 、b 均是电流表，电源被短路，不符合题意，所以a 、b 均为电压表，A 正确；滑动变阻器R 2、灯泡L 和电阻R 1串联，a 测灯泡L 和电阻R 1两端的电压，b 测滑动变阻器R 2两端的电压，电流表测电路中的电流，滑片向右移动，滑动变阻器接入电路的阻值减小，电路中的总电阻减小，电流变大，根据P ＝I 2R 可知灯泡的实际功率变大，灯泡变亮，根据P ＝U 2R可知电路的总功率变大，B 正确；a 表示数与电流表示数比值为灯泡L 和R 1的总阻值，其阻值不变，所以比值不变，C 错误；b 表示数的变化量和电流表示数的变化量之比不变，为灯泡L 和R 1的阻值，D 正确．故选ABD.类型2 多开关类1. D 【解析】只闭合开关S 1时，R 1和R 2串联，电压表测电阻R 2两端电压，电流表和均测电路中的电流，两电流表示数相等；再闭合开关S 2，R 1和电流表被短路，电流表示数为0，此时为R 2的简单电路，电压表测R 2两端电压，即为电源电压，所以电压表示数变大；电路中总电阻变小，由欧姆定律可知，电路中电流增大，电流表示数变大，A 、B 、C 错误，D 正确．故选D.2. A 【解析】闭合开关S 1后，再闭合开关S 2，电流表的示数增加了0.25 A ，说明通过小灯泡的电流为0.25 A ，由图甲可知，小灯泡两端的电压为2 V ，由并联电路的电压规律可知，电源电压为2 V ，A 正确；小灯泡的功率P ＝UI L ＝2 V ×0.25 A ＝0.5 W ，B 错误；只闭合开关S 1时，只有R 连入电路，通过定值电阻R 的电流为0.2 A ，R 两端的电压为2 V ，所以R的电阻R ＝U I R ＝2 V 0.2 A＝10 Ω，C 错误；电路的总功率P 总＝UI 总＝2 V ×(0.2 A ＋0.25 A)＝0.9 W ，D 错误．故选A.3. D 【解析】由电路图可知，只闭合S 1时，R 1与R 2串联，电压表测R 1两端的电压，电流表测电路中的电流；若再闭合S 2时，R 2被短路，电压表测电源两端的电压，所以电压表的示数增大；电路中的总电阻变小，由I ＝U R可知，电路中的电流变大，即电流表的示数变大，A 、B 错误；由R ＝U I可知，电压表与电流表示数比值等于R 1的阻值，则电压表与电流表示数的比值不变，C 错误、D 正确．故选D.4. C 【解析】由电路图可知，开关S 1、S 2均闭合时，R 1与R 2并联，电流表测量R 1支路的电流，电流表测量干路电流，电压表测量电源两端电压；开关S 1闭合、S 2断开时，电路为R 1的简单电路，电流表、均测量电路电流，电压表仍测量电源两端电压．当开关S 2由闭合到断开时，电路总电阻变大，由欧姆定律可知，电路电流变小，即电流表的示数变小、电流表的示数不变；电压表示数与电流表示数的比值等于电路总电阻的大小，故其比值变大；综上所述，C 正确．故选C.类型3 滑动变阻器＋多开关类1. C 【解析】同时闭合开关S 1、S 2、S 3时，灯泡L 和滑动变阻器R 都被短路，A 错误；只闭合开关S 2、S 3时，滑动变阻器R 被短路，灯泡L 有电流流过，故会发光，B 错误；只闭合开关S 2时，滑动变阻器R 和灯泡L 串联，滑片P 向右移动时，R 接入电路的阻值增大，流经灯泡的电流减小，所以灯泡变暗，C 正确；只闭合开关S 1、S 3时，滑动变阻器R 和灯泡L 并联，电压表测量电源电压，所以滑片P 向右移动时，电压表的示数不会变化，D 错误．故选C.2. D3. B4. ACD 【解析】只闭合S 1，R 1、R 2串联，滑片P 向左移动一段距离，U 2变大，U 1变小，又因为电源电压不变，不考虑正负值，则有ΔU 2＝ΔU 1，所以ΔU 2ΔI ＝ΔU 1ΔI ＝ΔI ·R 1ΔI＝R 1, A正确；只闭合S 1，R 1、R 2串联，P 向左移动一段距离，滑动变阻器接入电路中的电阻变大，电路中的电流变小，根据P ＝I 2R 1可知，R 1消耗的功率变小，B 错误；开关都闭合，灯泡L 与电阻R 2并联，R 1被短路，电压表测电源电压，所以示数不变，当滑片向左移动时，滑动变阻器接入电路中的电阻变大，所以R 2所在支路电流变小，另一条支路不受影响，电流不变，所以干路电流减小，即电流表示数变小，C 正确；开关都闭合，灯泡L 与电阻R 2并联，当滑片向左移动时，滑动变阻器接入电路中的电阻变大，根据P ＝U 2R可知，R 2消耗的功率变小，灯泡L 的支路不受影响，电流、电压都不变，所以灯泡消耗的电功率不变，D 正确．故选 ACD.5. AD 【解析】当a 、b 都是电流表时，只闭合开关S 、S 1时，R 与R 2并联，a 、b 的指针均明显偏转，滑片P 向左移动，a 表所在的支路不受影响，a 的示数不变，b 表测R 所在的支路的电流，b 的示数有变化，故b 是电流表；当a 是电压表，b 是电流表时，只闭合开关S 、S 1时，只有R 接入电路， a 测电源电压，滑片P 向左移动，电路中的电流发生变化，b 的示数有变化，a 的示数不变，b 是电流表；当b 为电压表时，b 测电源电压，滑片P 向左移动，b 的示数不变，故a 可能是电流表，也可能是电压表，b 是电流表， A 正确；当a 、b 都是电流表时，闭合S 、S 2，只有R 1接入电路，移动滑片对电路无影响，a 、b 测电路电流；当a 为电压表，b 为电流表时，闭合S 、S 2，R 1与R 串联，R 2被短路， a 测R 两端电压，b 测电路电流，移动滑片P ，则a 示数的变化量与b 表的变化量的比值等于R 1的阻值，B 错误；若将b 换成另一种电表，即换成电压表，只闭合S 、S 2, 当a 为电流表时，R 被短路，移动滑片对R 2的功率没有影响；当a 为电压表时，R 1、R 和R 2串联，将滑片P 向右移动，电阻变小，由I ＝U R可知，电流变大，根据P ＝I 2R 可知，R 2消耗的功率一定变大，C 错误；当a 是电压表时，若将a 与b 的位置互换，只闭合S 、S 2，R 1与R 2串联， a 测R 2两端电压，则a 的示数与b 的示数的比值等于R 2；当a 是电流表时， a 、b 位置互换，只闭合S 、S 2，只有R 1接入电路， a 、b 示数相等，比值为1，所以a 的示数与b 的示数的比值可能等于R 2，D 正确．故选 AD.6. ABD 【解析】当S 1和S 2闭合、S 3断开时，电流表的示数为I 0，再闭合S 3电流表的示数为2I 0，分析电路可知a 为定值电阻，b 为电压表．电源电压U ＝I 0R 0.由题意可知，开关均闭合后，电阻a 与R 并联，并联后的总电阻R 并＝R 02，电路中的电流为2I 0，电路消耗的功率P ＝I 2R ＝(2I 0)2×R 02＝2I 20R 0，A 正确；开关均闭合后，a 、b 互换前，两电阻并联，电路中的电流为2I 0，测R 支路电流，示数为I 0，互换后，两电阻依旧并联，但此时测干路电流，示数为为2I 0，所以的示数之比为I 0∶2I 0＝1∶2，B 正确；将最大阻值为R 0的滑动变阻器与R 串联，只闭合S 1、S 2，电路为R 与滑动变阻器串联的电路．P 在中点时，电路中的电流I ＝U R 0＋R 02＝I 0R 032R 0＝23I 0，变阻器此时消耗的功率P 中＝I 2中×R 02＝(23I 0)2×R 02＝29I 20R 0，当滑片移到阻值最大端时，电路中的电流I 大＝U R 0＋R 0＝I 0R 02R 0＝12I 0，变阻器此时消耗的功率P 大＝I 2大×R 0＝(12I 0)2×R 0＝14I 20R 0，变阻器消耗的功率变化量ΔP ＝|P 中－P 大|＝|29I 20R 0－14I 20R 0|＝136I 20R 0，C 错误；用滑动变阻器替换b ，只闭合S 1，闭合S 1、S 2，闭合S 1、S 3和S 1、S 2、S 3全闭合，其等效电路如解图甲、乙、丙、丁所示，都满足要求，替换a 和R 时，都不能满足题目要求，所以D 正确．故选ABD.甲 乙丙 丁 第6题解图7. BCD。
电路的动态分析专项训练(学生版)
专项训练电路的动态分析——三年（2021—2023）中考真题分项精编一、单选题1．（2023·内蒙古包头·统考中考真题）某电饭锅有加热和保温两种功能，其简化电路如图所示，R1、R2为加热电阻，S为电源开关，S1为温控开关。
闭合电源开关S，温控开关S1由闭合到断开，下列说法正确的是（）A．电饭锅进入加热状态B．电路总电压变小C．电路总电流变大D．电路总功率变小2．（2023·安徽·统考中考真题）将一根细金属丝置入柔性塑料中，可以制成用来检测物体形变的器件应变片，其结构如图1所示。
将它接入图2所示的电路，电源电压不变，R为定值电阻。
闭合开关S，当应变片随被检测物体发生拉伸形变时，塑料中的金属丝会被拉长变细，导致电阻变大，则电路中的（）A．电压表和电流表示数都变大B．电压表示数变小，电流表示数变大C．电压表和电流表示数都变小D．电压表示数变大，电流表示数变小3．（2023·重庆·统考中考真题）将一个定值电阻接入图甲所示电路的虚线框处，并将一个电压表（图中未画出）并联在某段电路两端，闭合开关，移动滑片P，多次记录两电表示数；断开开关，只将定值电阻更图象。
下列分析正确的是（）换为小灯泡，再次获取数据并记录；将记录的数据绘制成如图乙所示的I UA ．电源电压为3.5VB ．图象b 是用接入定值电阻时记录的数据绘制得到的C ．定值电阻和灯泡两端的电压各为3.5V 时，灯泡的电阻较大D ．接入小灯泡后，将滑片P 向右移动时，电压表的示数将变大 4．（2023·重庆·统考中考真题）如图甲所示的电路，电源电压恒定。
闭合开关S ，移动滑片P ，电压表示数随电流表示数变化的图像如图乙所示。
以下分析正确的是（ ）A ．电源电压为10VB ．0R 最大功率为1WC ．滑片P 向左移动过程中，0R 两端电压逐渐变小D ．滑片P 向右移动过程中，电压表与电流表的比值变大5．（2022·甘肃兰州·统考中考真题）如图所示，1R 为定值电阻，2R 为滑动变阻器，电源电压保持不变。
中考物理复习 《动态电路分析》典型练习题
中考物理复习《动态电路分析》典型练习题一、选择题为定值电阻，开关S闭合，1．如图所示的电路中，电源电压保持不变，R1滑动变阻器的滑片P向左移动，下列说法正确的是( )A．电压表示数变小，电压表与电流表示数乘积变大B．电压表示数变小，电压表与电流表示数之比不变C．电压表示数变大，电压表与电流表示数乘积变小D．电压表示数变大，电压表与电流表示数之比不变2．如图所示，电源电压保持不变，闭合开关，当滑动变阻器的滑片P向右滑动时，下列判断正确的是( )A．电压表示数变大，电流表示数变大B．电压表示数变小，电流表示数变小C．电压表示数变小，电流表示数变大D．电压表示数变大，电流表示数变小3．如图所示的电路中，电源电压保持不变，闭合开关，当滑动变阻器的滑片P向右移动时，电表示数变大的是( )4．小明对中考体育测试使用的身高测量仪感兴趣，为了了解它的测量原理，他尝试设计了如图所示的四个电路，闭合开关，能够实现身高越高、电压表示数越大的电路是( )5．如图甲所示是一种检测天然气泄露的电路。
电源电压恒定不变，R为定值电阻，R为气敏电阻，其阻值随天然气浓度变化的曲线如图乙所示，下列说法正确的是( )A．天然气浓度增大时，电压表示数变小B．天然气浓度增大时，电路消耗的总功率变小C．天然气浓度减小时，电流表示数变大D．天然气浓度减小时，电压表示数与电流表示数的比值不变6．如图所示，闭合开关S，在滑动变阻器滑片P向右滑动的过程中，下列说法正确的是(灯泡电阻不变)( )示数变大，灯泡L的实际功率变小A．电压表V1B．电压表V示数变大，灯泡L的亮度变亮2C．电流表A示数变大，灯泡L的亮度变暗D．电压表V与电流表A示数的比值变大，灯泡L的亮度变暗17．如图所示，电源电压不变，R是光敏电阻，其阻值大小随光照强度的增1强而减小。
闭合开关S后，当光照强度增大时( )的电流变大A．通过R2B．电路总电阻变大C．R消耗的功率变小1D．若要保持电流表示数不变，应将R的滑片P向右移动28．如图所示的电路中，电源电压和灯泡电阻都保持不变，闭合开关S，滑动变阻器的滑片P由中点向右移动时，下列判断正确的是( )A．电压表和电流表的示数都增大，电路总功率变大B．电压表和电流表的示数都减小，电路总功率变小C．电流表示数增大，电压表示数变大，灯泡变亮D．电流表示数变小，电压表示数不变，灯泡亮度不变9．如图所示的电路中，闭合开关后，当滑片P向左移动时，下列说法正确的是( )A．灯泡L变亮B．电压表示数变大示数变小C．电流表A1D．电路消耗的总功率变大10．如图所示的电路中，电源电压保持不变，闭合开关S，滑动变阻器的滑片P向左移动时，下列判断正确的是( )A．电路的总功率不变B．电压表与电流表示数的比值不变C．电压表的示数变大D．电流表的示数变小11．如图所示的电路中，电源电压恒为3V ，电路中各元件连接正确且均完好，导线连接牢固且电流表、电压表接入合理的量程，R 1、R 2为定值电阻，则下列说法正确的是( )A ．当S 1、S 2都断开时，电压表示数为零，电流表示数为零B ．当S 1、S 2都闭合时，电压表示数为3V ，电流表有示数C ．当S 1闭合、S 2断开时，电压表示数为3V ，电流表有示数D ．当S 1断开、S 2闭合时，电压表示数为零，电流表示数为零12．如图所示，电源电压保持不变，灯的电阻保持不变，先闭合S 1，灯L正常发光，电流表有示数，再进行下列操作后，判断正确的是( )A.再闭合S 2，电流表示数变大，灯变亮B ．再闭合S 3，电流表示数变大，灯的亮度不变C ．再闭合S 3，电压表示数不变D ．断开S 1，只闭合S 2，电流表、电压表示数都变大13．小明在医院看到一种输液警报器(如图甲所示)，当管内药液流完时，电铃发声，报警器内部有一可变电阻，当输液管内有液体时，电阻大，无液体时，电阻小，电路如图乙所示，则当闭合开关报警器工作时，分析正确的是( )A ．输完药液时，电流表示数变小B ．输完药液时，电压表示数变小C ．输完药液时，电铃响的原因是其两端电压变大，电铃正常工作D ．未输完药液时，电铃不响是因为没有电流通过14．一位同学设计了一个风力测定仪，如图所示。
2020中考物理复习考点专题训练——专题八：动态电路的定量计算(含答案)
2020中考物理复习考点专题训练——专题八：动态电路的定量计算考点一：滑动变阻器引起的动态电路的计算1.如图所示，电源电压恒为12V，定值电阻R1＝10Ω，R2＝15Ω，滑动变阻器R3的最大阻值为18Ω，则R1上每秒钟发热的最小值为J，R3的电功率的最大值为W。
2.如图甲所示的电路中，电源电压保持不变。
闭合开关S，当滑动变阻器的滑片P从a端移动到b端的过程中，定值电阻R1两端的电压随滑动变阻器R2接入电路的阻值变化图象如图乙所示，下列说法正确的是（）A．电源电压为6VB．定值电阻R1的阻值为10ΩC．当滑片P在b端时，通过R1的电流为0.6AD．当滑动变阻器接入电路的阻值为20Ω时，R1消耗的电功率为0.4W3.如甲图所示的电路中，电源电压为8V恒定不变，R0为定值电阻，R为滑动变阻器，闭合开关S后，在滑片P滑动过程中，电压表与电流表示数的变化关系如图乙所示，根据图象信息可知，下列判断错误的是（）A．R0的阻值是5ΩB．电路的最大总功率12.8WC．R0的最小功率是1.6WD．滑动变阻器最大阻值是35Ω4.如图，电源电电压不变，定值电阻R1=6Ω，电流表的量程为0~0.6A，电压表的量程为0~3V，滑动变阻器R2的规格为“40Ω1A”，闭合开关后，当滑片P置于M点时，电流表示数为0.3A，当滑片P置于N点时，电流表示数变化了0.1A，且滑动变阻器连入电路中的阻值12MNRR。
（1）求定值电阻R1前后两次电功率之比；（2）求电源电压；（3）在不损坏元件的情况下，求出滑动变阻器的取值范围。
5.如图所示，定值电阻R1的阻值为10 Ω，滑动变阻器R的阻值变化范围为0～20 Ω，当滑片P移到R的最左端时，电流表的示数为0.6 A，当滑片P移到R的最右端时电流表和电压表的示数各是多少？6.如图所示，设电源电压保持不变，R0＝10 Ω，当闭合开关S，滑动变阻器的滑片P在中点c时，电流表的示数为0.3 A，移动滑片P至b端时，电流表的示数为0.2 A．则电源电压U 与滑动变阻器的最大阻值R分别是多少？考点二：开关引起的动态电路的计算1.如图所示，电源电压不变，当开关S2断开，S1、S3闭合时，电流表示数为I1，电压表示数为U1；当开关S2闭合，S1、S3断开时，电流表示数为I2，电压表示数为U2．已知R1：R2=2：1，则（）2.如图所示，电源电压保持不变，R1、R2、R3均为定值电阻，R1：R2＝2：3，S为单刀双掷开关。
动态电路的定量计算(含答案)
动态电路的定量计算一、单选题(共8道，每道12分)1.如图所示，R1的电阻是30Ω，R2的电阻是20Ω，闭合开关S，断开开关S1时电流表的示数是0.3A，再闭合开关S1时电流表的示数是( )A.0.3AB.0.5AC.0.6AD.0.2A答案：B解题思路：闭合开关S，断开开关S1时，电路中只有R2，故电源电压；再闭合S1后，R1和R2并联，电流表测量干路电流，R2所在支路电流I2不变，R1所在支路的电流，故干路总电流，故B选项正确。
试题难度：三颗星知识点：动态电路分析2.如图所示电路，电源电压恒定不变。
当S1闭合、S2断开时，电压表的示数为3V；当S1断开、S2闭合时，电压表的示数9V，则R1：R2为( )A.1：2B.2：1C.1：3D.3：1答案：A解题思路：当S1闭合，S2断开时，R1和R2串联，电压表测量R1两端的电压，即U1=3V；当S1断开，S2闭合时，电路结构不变，电压表测量电源电压，即U=9V；根据串联电路电压规律可知R2两端电压。
串联电路中电流处处相等，故，则。
故A选项正确。
试题难度：三颗星知识点：动态电路分析3.如图所示，电源电压保持不变，R2=2R1，当开关接a点时，电压表的示数为U0，当开关接b点时，电压表的示数( )A.小于0.5U0B.等于0.5U0C.大于0.5U0而小于U0D.等于U0答案：C解题思路：当开关接a点时，R0和R1串联，电压表测量R0两端的电压；则；当开关接b点时，R0和R2串联，电压表测量R0两端的电压；则；故；而，由于，故；则，即。
故C选项正确。
试题难度：三颗星知识点：动态电路分析4.如图所示，电源电压不变，R1，R2，R3为定值电阻，开关S1，S2都闭合时，电流表A与电压表V1、V2均有示数，断开开关S2，则( )A.电流表A示数变大，电压表V1示数变大B.电流表A示数变小，电压V2表示数变小C.电压表V1示数与电流表A示数的比值变大D.电压表V2示数与电流表A示数的比值变大答案：D解题思路：分析电路结构：开关S1，S2都闭合时，R1被短接，R2和R3串联，电流表测量电路电流，两只电压表都测量R2两端的电压，即U1=U2=U−U3；断开S2后，三只电阻串联，电流表测量电路电流，V1测量R2两端的电压U1′，V2测量R1和R2两端的电压之和，。
初三物理《动态电路》专题训练(含答案)
动态电路1．如图所示的电路中，电源电压保持不变，电键S1闭合、S2断开时，当滑动变阻器的滑片P向右移动，电压表的示数与电流表的示数的比值将_______；若将电键S2也闭合，电压表的示数将_______。
（选填“变小”、“不变”或“变大”）2．在如图所示的电路中，电源电压保持不变。
闭合电键S，当滑动变阻器的滑片P向右移动时，电流表A的示数将_______，电压表V的示数将_______。
（选填“变大”、“不变”或“变小”）3．如图电路中，电源电压保持不变。
闭合电键S，当滑动变阻器的滑片P 向右移动时，电流表A的示数将_______，电压表V1和V2的示数差值与A示数的比值将_______。
（选填“变大”、“不变”或“变小”）4．如图所示，闭合电键S后，当滑动变阻器的滑片P向右移动时，电压表V的示数将_______。
电流表A。
与电流表A1示数的差值跟电压表V示数的比值_______。
（选填“变小”、“不变”或“变大”）5．在如图所示的电路中，电源电压保持不变。
闭合电键S，当滑动变阻器的滑片P向右移动时，电压表V的示数将_______，电流表A1与电流表A示数的比值将_______（选填“变小”、“不变”或“变大”）6．在如图所示电路中，电源电压不变，闭合电键S，当滑动变阻器的滑片P 向右移动时，电流表A的示数将_______，电压表V的示数将_______。
（选填“变小”、“不变”或“变大”）。
7．在如图所示的电路中，电源电压保持不变，当电键S由断开到闭合时，电压表V的示数将_______，电流表A与电流表A1示数的差值将_______。
（选填“变小”、“不变”或“变大”）8．在如图所示的电路中，电源电压保持不变，当电键S由断开到闭合时，电压表V2的示数将_______，电压表V1与电流表A示数的比值将_______。
（选填“变小”、“不变”或“变大”）9．在如图所示的电路中，电源电压保持不变，当电键S由断开到闭合时，电流表的示数将_______，电压表的示数将_______，电压表与电流表示数的比值将_______。
(完整word版)动态电路分析专项练习题.docx
动态电路分析练习题1．如图 1 所示，电源两端的电压保持不变。
将滑动变阻器的滑片P 置于中点，闭合开关S 后，各电表有示数，灯泡的发光情况正常。
现将滑动变阻器的滑片P 由中点向右移动，则()P A1 A．灯泡 L 变暗V1B ．电压表 V 示数变小R R P21A2 C ．电流表 A 1示数变小V2SD ．电流表 A 2示数变大LAS图 1图 22.如图 2 所示电路，电源两端电压保持不变。
闭合开关 S，当滑动变阻器的滑片P 向右滑动时，下列判断正确的是 ()A. 电压表 V 1示数变小，电压表 V2示数变大，电流表示数变小B.电压表 V 1示数变大，电压表 V 2示数变大，电流表示数变大C.电压表 V 1示数变小，电压表 V 2示数变小，电流表示数变小D.电压表 V 1示数变大，电压表 V 2示数变小，电流表示数变小3．如图 3所示，将光敏电阻R、定值电阻R 、电流表、电压表、开关和电源连接成如图3所示电路．光敏电阻的阻值随光照强度的增大而减小．闭合开关，逐渐增大光敏电阻的光照强度，观察电表示数的变化情况应该是()A．电流表和电压表示数均变小B．电流表示数变大，电压表示数变小C．电流表示数变小，电压表示数变大D．电流表和电压表示数均变大S S1R2 RR1S2R A A1A2V O图 3图 44. 如图 4所示，R、R是阻值相同的两个定值电阻，当闭合开关 S 后，两电流表示数相同；当再闭合开关S 后 ()1212A ．电路中总电阻变大B ．电流表 A1的示数为零， A 2的示数变大C．电流表 A 1的示数不变， A 2的示数变大D．电流表 A 2示数是 A 1示数的 2 倍5．图 5 所示电路中，电源两端电压保持不变。
闭合开关S，将滑动变阻器的滑片 P 由 b 端向 a 端滑动一段距离，电压表V1 2示数的变化量分别为12I。
不考虑温度对灯丝电阻的影响，下列判断中正确的、V U 、U ，电流表示数的变化量为是 ()L P A．电压表 V示数变大，电压表V示数变大，电流表示数变大a R2b 12B．电压表 V 1示数变大，电压表V2示数变小，电压表 V2与 V 1的示数之差不变V1S AC．定值电阻 R1的阻值为U 2R1I V2D．小灯泡 L 消耗的电功率增大了U 1I图 56．如图 6 所示，电源电压不变，闭合开关S 后，滑动变阻器滑片P 向 b 端移动过程中，下列说法正确的是()A ．电流表 A 1示数变小，电路的总电阻变小V SB．电流表 A 2示数不变，电路消耗的总功率变小R1A 1PC．电压表 V 示数变小， R1与 R2两端的电压之比变小A 2R2baD．电压表 V 示数不变，电压表V 的示数与电流表 A 2的示数比值变大图 67．图 7 所示的电路中，电源两端电压为 6V并保持不变，定值电阻 R的阻值为 10Ω，滑动变阻器 R 的最大阻值为 50Ω。
2022年中考物理复习-专题08：动态电路分析与计算 【2022年】中考物理三轮冲刺宝典提分专题【无
专题八动态电路分析与计算类型一动态电路分析一、滑动变阻器滑片移动引起的动态电路分析1．（2021·四川南充市·中考真题）如图所示，这是一种显示汽车油箱油量的装置图，其中滑杆P相当于滑动变阻器R的滑片，下列关于该装置的说法错误的是（）A．若电流表读数增大，R接入电路的电阻减小B．若电流表读数增大，表明油量增多R的功率减小C．若电流表读数减小，电阻D．若电流表读数减小，滑动变阻器R两端的电压减小2．（2021·安徽中考真题）图示电路中，电源电压不变，R为滑动变阻器，L为小灯泡（假设灯丝电阻不变)。
闭合开关S，滑动变阻器的滑片P从b端向a端滑动过程中（）A．电流表示数变小，小灯泡变暗B．电压表示数变大，小灯泡变亮C．电压表示数与电流表示数的比值变小，小灯泡变亮D．电压表示数与电流表示数的比值不变，小灯泡变亮3．（2021·内蒙古通辽市·中考真题）如图所示电路，闭合开关，灯泡L正常发光，当滑片P向上移动的过程中，下列说法中正确的是A．灯泡L变亮，电流表A1示数变大B．电压表示数不变，电流表A2示数变大C．电流表A1与A2的示数之差变大D．电压表与电流表A2的示数之比变大4.如图所示电路，当闭合开关，灯泡正常发光，滑动变阻器滑片向右移动时，下列说法正确的是（）A. 灯L亮度变暗B. 电压表V与电流表A1，示数之比不变C. 电路的总功率变小D. 电压表示数变大5．如图在探究“电流与电阻关系”时，电源电压恒为3V，实验准备了阻值分别为5Ω、10Ω、20Ω的电阻，当将10Ω的电阻接入R所在位置时，调节滑动变阻器，使电压表的示数为2V，再分别用5Ω、20Ω的电阻替换10Ω的电阻进行实验，下列说法正确的是（）A．用5Ω电阻替换，滑片P应向右端移动，电流表示数变大B．用5Ω电阻替换，滑片P应向左端移动，电流表示数变小C．用20Ω电阻替换，滑片P应向左端移动，电流表示数变大D．用20Ω电阻替换，滑片P应向右端移动，电流表示数变小6．随着我国经济的飞达发展，汽车已经进入寻常百姓人家。
电路动态分析问题、含容电路专题
4、如图所示电路中，电源内阻不能忽略，当变阻
器电R流ＡＢＣＤ的表....VVVV滑A1111示 示 示 示片的数数数数向示变变变变下数大大小小移变， ， ， ，动化VVVV时情2222示 示 示 示，况数 数 数数电是变 变 变变路小 大 大小中， ， ，，的AAAA电示示示示压（数数数数表B变变变变V大小小大1、V）2和
R
此时
P出 U R =0.5
电源效率
P总 E Rr
电源的路端电压一定逐渐变小 电源内部消耗的功率一定逐渐变大
电源的输出功率一定逐渐变小
电源的供电效率一定逐渐变小 例.在外电路为纯电阻的电路中，电源的电 动势和内阻都保持一定，在外电路的电阻 逐渐减小的过程中，下面说法中正确的是
例1、如图所示，线段A为某电源U-I图线，线段B为 某电阻R的U-I图线。以上述电源和电阻组成闭合电路时， 求(1)电源的输出功率P出多大? (2)电源内部损耗的电功率P内是多少? (3)电源的效率多大?
S 电阻的电流为:
E
C
I=
R1E+R2=
10 4+6
=1(A)
(2)断开S前电容器上极板带正电,其带电量为
Q1=CU2=CIR2=30×10-6 ×1 ×6=1.2 ×10-4C 断开电路稳定后，电容器的电压升高为
U1´=E=10V,电容器被充电,上极板仍带正电
R1
E
R2
S C
带电量Q2=CU1=´ CE=30 × 10-6 ×10=3 ×10-4C
， 确定电路的总电流如 r
何变化 .
流变化
干路电流变化
一、电路的动态分析问题
1、如图所示，当滑动变阻器滑片P向右移 动时，试分析L1 L2 L3的亮度变化情况。
