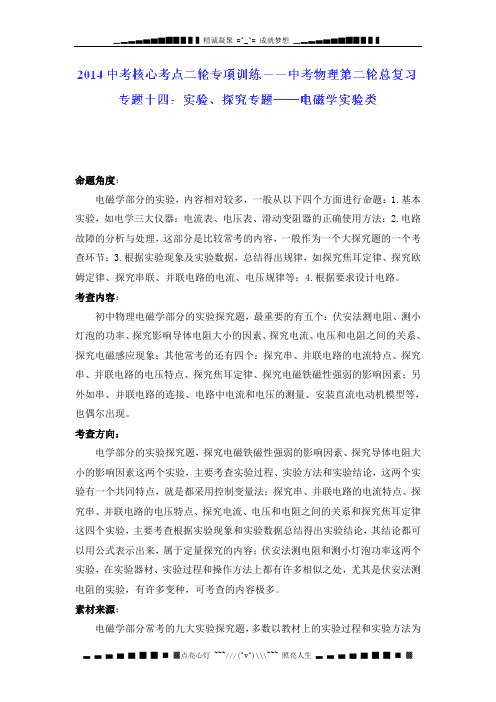

命题角度：电磁学部分的实验，内容相对较多，一般从以下四个方面进行命题：1.基本实验，如电学三大仪器：电流表、电压表、滑动变阻器的正确使用方法；2.电路故障的分析与处理，这部分是比较常考的内容，一般作为一个大探究题的一个考查环节；3.根据实验现象及实验数据，总结得出规律，如探究焦耳定律、探究欧姆定律、探究串联、并联电路的电流、电压规律等；4.根据要求设计电路。
考查内容：初中物理电磁学部分的实验探究题，最重要的有五个：伏安法测电阻、测小灯泡的功率、探究影响导体电阻大小的因素、探究电流、电压和电阻之间的关系、探究电磁感应现象；其他常考的还有四个：探究串、并联电路的电流特点、探究串、并联电路的电压特点、探究焦耳定律、探究电磁铁磁性强弱的影响因素；另外如串、并联电路的连接、电路中电流和电压的测量、安装直流电动机模型等，也偶尔出现。
考查方向：电学部分的实验探究题，探究电磁铁磁性强弱的影响因素、探究导体电阻大小的影响因素这两个实验，主要考查实验过程、实验方法和实验结论，这两个实验有一个共同特点，就是都采用控制变量法；探究串、并联电路的电流特点、探究串、并联电路的电压特点、探究电流、电压和电阻之间的关系和探究焦耳定律这四个实验，主要考查根据实验现象和实验数据总结得出实验结论，其结论都可以用公式表示出来，属于定量探究的内容；伏安法测电阻和测小灯泡功率这两个实验，在实验器材、实验过程和操作方法上都有许多相似之处，尤其是伏安法测电阻的实验，有许多变种，可考查的内容极多。
素材来源：电磁学部分常考的九大实验探究题，多数以教材上的实验过程和实验方法为考查点，重点进行过程性的考查，一般不会有太大的出入；做好教材上的实验，是最重要的复习手段。
电磁学部分几乎占了初中物理内容的一半，约占试题总分的40%左右；常考的实验较多，复习时，应分步分类进行，确保复习质量：一、牢记基本实验操作电学部分的基本实验，大体上可认为是电学三大仪器的正确使用：电流表、电压表和滑动变阻器的正确连接和使用方法，以及电路的两种基本连接方式：串、并联电路的连接；有时会通过开关的断开与闭合、滑动变阻器滑片的移动，来改变电路的连接方式，其内容具有相对固定性，有一定的规律可循，应加以整理并熟记。
初中物理 2015年中考物理电学实验总结复习试题及答案
初中物理2015年中考物理电学实验总结复习试题及答案.doc一、实验,探究题（共33题）1.图21是小华同学探究感应电流产生条件的实验装置，所用的器材有：开关、导体AB、小量程电流表、蹄形磁铁和导线等，小华将实验观察记录填写在表中。
开关状态导体AB在磁场中的运动情况感应电流开关闭合静止没有产生切割磁感线产生不切割磁感线没有产生静止没有产生开关断开切割磁感线没有产生不切割磁感线没有产生(1)小华要确定闭合电路里有无感应电流产生，应该观察：____________。
(2)表中“切割磁感线”的含义是：_____________________________________________________________________________________________________________________。
(3)实验结论是：______电路的一部分导体在磁场中做______运动时，导体中就会产生感应电流。
图212.如图19所示为研究焦耳定律的实验装置。
在两个相同的烧瓶中装满煤油，瓶中电阻丝的阻值关系为R甲＞R乙。
闭合开关一段时间，观察到甲瓶中煤油的温度高于乙瓶。
这表明：在_______相同时，________越大，电流产生的热量越多。
利用这些实验器材，请你再设计一个进一步探究焦耳定律的实验。
图19你准备探究什么问题？_____________________________________________________。
你将怎样进行探究？_______________________________________________________。
你预期会观察到什么现象？_________________________________________________。
如果现象如你所设想，能得出什么结论？____________________________________。
初中物理电学实验题
初中物理电学实验题汇总1．（2015•沈阳）把两个标有“3.8V”字样的小灯泡串联起来，接在如图所示的电路中．闭合开关，两个小灯泡都发光．若把一根导线接在小灯泡L2的两端，你所看到小灯泡的变化情况是：（1）（2）．2．（2015•香坊区一模）小明将铜片、锌片插入柠檬，制成柠檬电池．如图所示，闭合开关S，发光二极管发光，此装置的能量转化过程是．由图可知铜片是柠檬电池的极．3．（2014秋•合浦县校级期中）如图所示，在桌面上有两个小灯泡和一个开关，它的连接电路在桌面下，无法看到，小明同学试了一下，闭合开关时，两灯泡都亮，断开开关时，两灯泡都熄灭，这两个小灯泡究竟是串联还是并联，请你提出一个可行的判断方法，并说明为什么这么做？4．（2014秋•惠东县校级期中）一只玩具猫外形如图1所示，猫体内有电池，猫手相当于一开关，向下压猫手，猫脸上的两个小电灯会一齐发光．把你设计的猫体内的电路图画在虚线框内（如图2），再按照你设计的电路图将如图3的实物用笔画线连接起来．5．甲、乙、丙三位同学在做“用电流表测电流”的实验中，闭合开关前，他们的电流表指针在零刻度处，当闭合开关试触时，发现电流表指针摆动分别出现了如图（a）、（b）、（c）所示的三种情况．而小虎和小明在做同样的实验时，小虎刚接好最后一根导线，灯即发光：小明正确连接好电路，刚要闭合开关时，发现电流表指针如图（b）所示．请分析他们在实验时分别存在什么问题，并写在下面的横线上．甲同学的问题：；乙同学的问题：；丙同学的问题：；小虎的问题：；小明的问题：．6．（2014秋•滕州市校级期中）在做“用电流表测量电流”的实验时，按规定试触，若试触时发现下列几种情况，试分析其原因以及解决方法．如：指针不发生偏转：电路发生开路，应检查各个接点是否完好．①指针反向偏转：．②指针正向偏转，但超过量程：．7．（2014•庆阳模拟）如图甲、乙、丙三位同学在做“用电流表测电流”的分组实验中，闭合开关前，他们的电流表指针均指在零刻度处．当闭合开关试触时，发现电流表指针摆动分别出现了如图甲、乙、丙所示的三种情况．请分析他们在电流表的使用上分别存在什么问题，并写在下面的横线上．（1）出现甲同学的问题的原因：电流表的；（2）出现乙同学的问题的原因：电流表的；（3）出现丙同学的问题的原因：电流表的．8．（2015秋•蚌埠期中）如图是实验室常用的一种电流表，其零刻度不在表盘的最左端．当导线a、b 分别与标有“一”和“3”的接线柱相连时，电流表指针偏转情况如图所示．此时，电流是从导线（填“a”或“b”）流入电流表，其示数是A．为了增大指针的偏转角度从而减小读数误差，应将导线a与标有“”的接线柱相连，b与标有“”的接线柱相连．9．（2015•成都）如图1所示的电路，当开关S闭合后，电流表测量的是通过（选填“电源”、“L1”或“L2”）的电流，电流表的指针偏转如图2所示，电流表的示数为A．10．（2015秋•重庆月考）小刚在“探究并联电路中干路电流与各支路电流有什么关系”时，利用一个开关、一个电流表、一个电池组、两个相同的灯泡以及若干根导线，进行了探究，并将实验的数据记入如下的表格中．A处电流IA/A B处电流IB/AC处电流IC/A0.260.260.52（1）根据图1电路图将图2实物用笔画线代替导线连接起来，要求电流表测干路电流（2）指出上述实验中存在的不妥之处：①②（3）小刚改正实验中不妥之处后，可以得出的结论是：．12．（2015•鄂州）某实验小组想探究并联电路中电流的规律，晓丹同学猜想：并联电路中各支路电流相等．她设计了如图所示的电路，准备测量a、b、c三处的电流，并从实验室取来电流表3只、灯泡2只、开关1个、电池和导线若干进行实验．（1）画好电路图后，晓丹同学开始连接电路，在连接电路过程中，开关应该是的．检查电路连接无误后，她开始实验，并读出电流表示数记录在表格中．I b/A I c/A I a/A0.180.180.36晓丹同学分析数据后得出结论：并联电路中各支路电流相等．（2）晓丹得出错误的实验结论，主要原因是．（3）请你对接下来的实验提出改进措施（一条即可）．（4）晓丹同学在实验过程中还发现：闭合开关时电流表指针迅速偏转较大角度，紧接着指针再偏回一定角度后，示数才稳定下来；同组的小刚同学同时发现，闭合开关瞬间灯泡亮度较大，紧接着变暗一点后，亮度才稳定下来．造成这种现象的原因是．13．（2013•威海）小明按图甲所示的电路进行实验，当闭合开关用电器正常工作时，电压表V1和V2的指针位置完全一样，如图乙所示，则L2两端的电压为V，L1两端的电压为V．14．（2012•桂林）如图甲所示电路，电源电压为6V，当S闭合时，电压表的读数如图乙所示，则L1两端的电压为V，L2两端的电压为V．15．（2010•河池）如图1所示的电路中，电灯L1的电阻为10Ω，开关闭合后，V1，V2的示数分别如图2所示，则V1的示数为V，L2两端的电压为V，通过L1的电流为A．16．（2010•茂名）如图甲所示，是表的刻度盘，当指针如图所示时，读数是，若把这个表接在图乙所示电路中使用，应接在（选填“a”或“b”）处．17．（2013•枣庄）小明用如图所示的电路来探究串联电路的电压关系．已知电源电压为6V，当开关S闭合后，发现两灯均不亮．他用电压表分别测a、c和a、b两点间的电压，发现两次电压表示数均为6V，由此判定灯（选填“L1”或“L2”）开路，用电压表测b、c两点间的电压，示数为V．18．（2013•长宁区二模）在图所示的电路中，电源电压保持不变．闭合电键S后，灯L1、L2均发光．过一会儿，若：①一灯突然熄灭，另一灯仍然发光，则电路中的故障为，电压表V的示数将（选填“变小”、“不变”或“变大”）．②两灯均不发光，且电压表V的示数大于零，则电路中的故障可能是．（填写三种可能）19．（2012春•盐边县校级期中）如图所示，是小强和小华两位同学做“用滑动变阻器改变电流”实验时连接的电路．其中，小灯泡两端的电压不能超过2.5V，通过的电流不得超过0.3A；滑动变阻器标有“20Ω、1A”字样．（1）滑动变阻器上标着“20Ω、1A”的含义是；（2）小强同学正准备闭合开关实验时，小华同学发现实验电路连接存在错误或不恰当之处，及时阻止小强的操作．请你指出电路连接的错误或不恰当之处：a．；b．；c．．20．（2012秋•大石桥市校级期中）小宇同学想自制一个滑线变阻器，在他的手头上有同规格的铁丝和锰铜丝供他选择，根据下表他应该选择做变阻器的电阻丝．原因是．如图组装好电路后，要使灯泡亮些，导线夹应向端移动．下表为长1m、横截面积为1mm2的导线在20℃时的电阻（Ω）银0.016铁0.096铜0.017锰铜0.4421．（2012•桂林）小明用图1所示的电路探究“电阻上的电流跟两端电压的关系”，图2是小明未完成连接的实验电路．（1）电压表应选择的量程；现要求滑动变阻器滑片向左移动时，电流表示数增大．请你按照对电压表量程的选择和对滑动变阻器连接的要求，用笔画线代替导线，完成图2中实验电路的连接．（2）小明按要求正确连接电路后，闭合开关，发现电压表指针偏转到满刻度的位置．其原因可能是．（写出一个）（3）小明在实验中通过调节滑动变阻器滑片，测出通过电阻R的不同电流和对应的电压值，如下表所示．U（V）0.5 1.0 1.6 1.9 2.5 3.0I（A）0.10.20.30.40.50.6①请根据表中数据在图3中画出电阻R的U﹣I关系图象．②小明在实验中所用电阻R的阻值为Ω；当通过的电流为0.5A时，电阻R 消耗的电功率为W．（4）如果将实验电路中的电阻R更换成一个额定电压为3.8V、阻值约为10Ω的小灯泡后，要进行“测量小灯泡的额定电功率”的实验，则对实验电路还必须进行怎样的改动：．22．（2011•绍兴）小敏用如图甲所示的电路图，研究通过导体的电流与导体电阻的关系，电源电压恒为6V．改变电阻R的阻值，调节滑动变阻器滑片，保持R两端的电压不变，记下相应的4次实验的电流和电阻值，描绘在乙图中．（1）实验过程中，移动变阻器滑片时，眼睛应注视（选填序号）；A．变阻器滑片B．电压表示数C．电流表示数（2）在丙图中，用笔画线代替导线，将电压表正确连入电路；（3）实验中，他所选择的变阻器是（选填序号）；A．10Ω0.5A B．20Ω1A C．50Ω2A（4）乙图中阴影部分面积表示的科学量是；（5）实验过程中，如果出现了电流表示数为0，电压表示数接近6V，电路发生的故障可能是．23．（2012•东莞）在“探究一定电压下，电流与电阻的关系”的实验中，老师提供的实验器材有：电源（电压恒为4.5℃），电流表、电压表各一个，开关一个，四个定值电阻（5Ω、10Ω、15Ω、20Ω），两只滑动变阻器（规格分别为“20Ω2A”、“50Ω1A”），导线若干．（1）请根据图甲的电路图用笔画线将图乙实物图连接完整（注意电流表的量程选择）．（2）小李实验时，在a、b间先接入5Ω的电阻，闭合开关，移动滑片P，使电压表的示数为1.5℃，并记下相应的电流值；再改接10Ω的电阻，此时滑片P应向（选填“E”或“F”）端移动，小李移动变阻器滑片P 的目的是：．（3）小李为完成用四个定值电阻进行实验，他应选择的滑动变阻器规格是．他这样选择的理由是：．24．（2008•南充）某实验小组的同学探究电流与电压的关系时，用到如下器材：电源1个，电流表、电压表各1只，定值电阻（5Ω、10Ω、15Ω各1只），滑动变阻器1只，开关1个，导线若干；设计的电路如图所示．（1）这个实验使用了控制变量的方法，其中被控制的变量是，滑动变阻器R2的作用是改变R1两端的电压．下面是他们获取的一组实验数据电压U/V246810电流I/A0.400.80 1.20 1.59 2.00（2）实验中他们选用的定值电阻阻值为Ω；（3）请在坐标系上画出电流随电压变化的图象；（4）分析表中的数据或图象，你能得出的探究结论：．25．（2013•南昌模拟）在“探究电流与电压的关系”过程中，三（2）班同学经过相互讨论，完成了实验方案的三次设计．由图甲到图乙，改进的理由是；由图乙到图丙，改进的理由是．26．（2013•兰州）某同学利用如图所示的电路探究“电流与电压、电阻的关系”．实验开始时，滑动变阻器的作用是．在探究通过导体的电流与导体两端电压关系时，应保持不变；在探究通过导体的电流与导体电阻关系时，滑动变阻器的作用是．27．（2015•道里区一模）某同学利用如图电路，探究“导体电阻的大小与其长度的关系”，图中甲、乙、丙是镍铬合金丝，甲、乙长度相同，乙、丙粗细相同．实验中，根据判断接入M、N两点间电阻的大小，选用的电阻丝是．28．（2012秋•高港区校级期中）某同学利用如图电路，探究“导体电阻的大小与其长度的关系”，图中甲、乙、丙是镍铬合金丝，甲、乙长度相同，乙、丙粗细相同．实验中，根据判断接入M、N两点间电阻的大小，选用的电阻丝是．该同学完成上述探究后，继续进行研究物质导电性的实验，他采用如图所示的实验电路．用酒精灯对着取自白炽灯的玻璃芯柱加热，看到的现象是灯泡L会．该实验说明．29．（2014•沾益县校级模拟）在探究影响导体电阻大小的因素时，小兵、小红两位同学作出了如下猜想：①导体的电阻与导体的长度有关②导体的电阻与导体的横截面积有关．③导体的电阻与导体的材料有关．实验室提供了4根电阻丝，规格、材料如表编号材料长度/m横截面积/mm2A镍铬合金0.50.5B镍铬合金 1.00.5C镍铬合金0.5 1.0D锰铜合金0.50.5（1）为了验证上述猜想①，应该选用编号为两根电阻丝进行实验；如果选用编号为A、C两根电阻丝进行实验，是为了验证猜想（填序号）；（2）有同学认为，可以根据灯泡亮度的变化来判断接入的电阻丝阻值的变化情况．老师指出：此实验中这种方法不可取．这是因为电源电压一定时，所选电阻丝的阻值相差太小，灯泡亮度变化（选填“明显”或“不明显”）．（3）在最近几年，我国城乡许多地区进行了输电线路的改造，将原来细的铝质输电线换成较粗的铝质输电线，这样就了输电线的电阻，从而可以输电线上的电能损失（选填“增大”或“减小”）．30．如图，是利用电压表和电流表测量电阻的实验装置．（1）根据图甲的电路图把实物图乙连接完整，要求电流表、电压表均接低量程．（2）图丙是某一次测量时电压表的数据，则此时电压表的读数是，如果此时电流表的读数是0.16A，则电阻是Ω．31．（2015•无锡模拟）“探究串联电路的电压关系”的实验电路如图甲所示．（1）实验时，L1、L2宜选择（选填“相同”或“不同”）的小灯泡．（2）再拆接电路时开关必须．（3）测出L1两端的电压后，小明断开开关，准备拆下电压表，改接在B、C之间．测出L2两端的电压．小聪认为小明的操作太麻烦，只需将与A点相连的导线改接到C点即可．小聪的办法是否正确？（4）测量完成后，进行小组交流讨论．下表选录了四个小组的数据，你认为这些数据是否合理？请说明理由．实验小组L1两端电压/V L2两端电压/V串联总电压/V1 1.4 3.1 4.52 3.0 1.3 4.43 1.1 1.7 2.94 1.8 1.2 3.032．（2015•莆田）小希用如图所示电路来探究串联电路的电压特点．（1）在拆接电路时，开关必须．（2）实验中最好选择规格（填“相同”或“不相同”）的小灯泡．（3）用电压表分别测出A与B、B与C、A与C亮点间的电压为U AB、U BC、U AC．经过多次实验，得到的数据记录在图表中．分析实验数据，你可得到串联电路的电压特点是（用公式表示）．实验次数U AB/V U BC/V U AC/V10.8 2.2 3.02 1.0 2.0 3.03 1.2 1.8 3.0（4）小希进行多次实验的主要目的是（填序号）①寻找普遍规律②减小实验误差．33．（2015•广州校级模拟）如图所示，小明在“探究串联电路电压特点”的实验中：（1）请在右边的方框内画出与图甲对应的电路图，并在电路图中标上L l、L2；（2）某次测量时，电压表的示数如图乙所示，则此时灯L1两端的电压为V；（3）闭合开关后，小明发现L1、L2均不发光，电压表有示数且大小接近3V，则电路中出现的故障可能是L1发生了（选填“短路”或“断路”）．（4）排除故障后，小明在测量了灯L1两端的电压后，断开开关，然后将AE导线的A端松开，接到D接线柱上，测量灯L2两端的电压，这一做法存在的问题是．34．（2014秋•宜兴市校级期中）一实验小组用如图A所示的器材探究“串联电路的电压关系”．用三节新干电池串联供电，他们选择了两只规格不同的小灯泡L1、L2．（1）请用笔画线代替导线，连接实验电路．要求：L1和L2串联，电压表测量两灯串联后的总电压．（2）为了保证电路的安全，连接器材时，开关应．（3）在测量L2两端电压时，两灯突然熄灭，电压表示数变为0，用电压表检测L1两端电压，电压表示数为电源电压，出现此故障的原因可能是．（4）他们排除故障后继续实验，得出一组实验数据如表．为了得出串联电路电压关系的普遍规律，他们还应换不同规格的灯泡多次实验．L1两端电压U1（V）L2两端电压U2（V）电路两端总电压U总（V）1.52.8 4.3（5）另一实验小组的小宝根据实验数据绘制了电压U2随电压U1变化的图象，如图B所示，请你根据该图象写出电压U2和U1的关系式：U2=．35．（2015•南京）利用如图所示的电路可以验证电功与电流的关系．（1）图中两只灯泡的连接方式是联，它们工作时的电阻要（选填“相同”或“不同”）．（2）小明正确操作，验证了实验的结论．支持该结论的实验现象是．36．（2012•十堰）在“测量小灯泡电功率”的实验中，小灯泡的额定电压为2.5伏，电阻大约为10欧，有两个规格分别为“10Ω 1A”、“50Ω 2A”的滑动变阻器，电源电压为6V．次数1234电阻5101520电流0.60.30.20.15（1）本实验中应选择规格为的滑动变阻器；如图已有部分电路连好，请用笔画线代替导线将电路连接完整．（2）某同学闭合开关后，移动滑动变阻器的滑片，发现灯泡的亮度很暗且不变，可能的原因是．（3）排除故障后，移动滑动变阻器的滑片，进行了多次测量，其中小灯泡正常发光时电流表示数如图所示为A，实验中多次测量的目的是．（4）完成试验后，该组同学又找来了几个不同阻值的电阻代替小灯泡继续“探究电压不变时，电流与电阻的关系”，得到的实验数据如上表．该组同学做完第2次实验后，用15Ω的电阻替换10Ω的电阻，闭合开关后，应将滑动变阻器的滑片P向端移动（选填“A”或“B”），使电压表的示数为V，完成第三次实验．37．（2014秋•顺义区期末）小刚同学为了探究小灯泡消耗的电功率与电阻的关系，做了如图所示的实验，图中灯泡L1的电阻为R1，灯泡L2的电阻为R2且R1＞R2，小刚闭合开关后，发现灯泡L2比L1亮，因此小刚认为，灯泡电阻越小，小灯泡消耗的电功率越大．请你利用图所示的器材，设计一个实验证明小刚的结论是错误的．请画出电路图，写出简要的实验步骤和实验现象．38．（2014•陵县二模）在“测量小灯泡电功率”的实验中．已知电源电压为3V，小灯泡的额定电压为2.5V．实验次数电压表示数U/V电流表示数I/A小灯泡电功率P/W1 2.02 2.50.220.553 2.80.240.67（1）连接电路时．开关应．（2）请你用笔画线代替导线将图甲中的电路连接完整．（3）闭合开关前，应先将滑动变阻器的滑片移到端（选填“A”或“B”）．闭合开关后．发现小灯泡不亮，电流表指针偏转，电压表示数为0，产生故障的原因可能是．（4）排除故障后，实验得到的数据如下表．在第1次实验中，小灯泡两端电压为2V时，电流表示数如图乙所示，则通过小灯泡的电流为A，此时小灯泡的实际功率为W．（5）由上表可知，小灯泡的额定功率为W；小灯泡的实际功率随实际电压的增大而（选填“增大”或“减小”）．39．（2015•东营模拟）小菲冬天取暖时发现：电暖器的电热丝热得发红，而与电热丝相连的导线却不怎么热．（1）如图是小菲进行实验探究的部分电路，甲、乙烧瓶中装有相等初温相同的煤油，金属丝电阻分别为R甲、R乙，R甲＜R乙．通电一段时间后，发现乙烧瓶中温度计的示数大些．此现象说明：在和相同时，越大，电流产生的热量越多，要使两烧瓶中煤油的温度升高得更快，滑动变阻器的滑片应向滑动．（2）小菲想用此装置探究水和煤油吸热能力，电路中必须满足的条件是．用温度计测量液体吸收热量后升高的温度值，并用钟表记录加热时间．实验数据记录如表．物质质量/g初始温度/℃加热时间/min最后温度/℃水6020645煤油6020668在此实验中，如果要使水和煤油的最后温度相同，就要给水加热更长的时间，此时水吸收的热量（选填“大于”或“小于”或“等于”）煤油吸收的热量．通过实验可以得到不同的物质吸热能力不同，物质的这种特性用这个物理量来描述．初中物理电学实验题参考答案1．（2015•沈阳）把两个标有“3.8V”字样的小灯泡串联起来，接在如图所示的电路中．闭合开关，两个小灯泡都发光．若把一根导线接在小灯泡L2的两端，你所看到小灯泡的变化情况是：（1）L2熄灭（2）L1变亮．【考点】电路的三种状态．【专题】电流和电路．【分析】用电器中有电流通过时，用电器能够工作；将用电器两端用导线直接连接，会造成用电器短路，用电器不能工作．【解答】解：由图知：闭合开关，两只灯泡串联，都发光．若把一根导线接在小灯泡L2的两端，L2被短路不能发光，但L1仍然有电流通过，照常发光．同时电源电压全部加在L2两端，所以亮度增大．故答案为：（1）L2熄灭；（2）L1变亮．【点评】此题考查的是我们对用电器短路现象的判断和分析，用电器短路会造成部分电路短路，被短路的用电器不能工作，其它用电器可以工作（在允许的最大电压范围内）．2．（2015•香坊区一模）小明将铜片、锌片插入柠檬，制成柠檬电池．如图所示，闭合开关S，发光二极管发光，此装置的能量转化过程是化学能转化为电能，电能再转化为光能．由图可知铜片是柠檬电池的正极．【考点】电源及其能量转化．【专题】电流和电路．【分析】柠檬中有化学能，可转化为电能，再通过二极管转化为光能，根据二极管的正负极即可判断电源的正负极．【解答】解：在如图所示的工作过程中，其能量转化方式主要是柠檬中的化学能转化为电能，再转化为二极管的光能．由图可知铜片是柠檬电池的正极．故答案为：化学能转化为电能，电能再转化为光能；正．【点评】能判断生活实例中的一些能量转化，是本题考查的主要内容，难度不大．28．（2015秋•吉林校级月考）电学课上，老师曾讲过“开关的作用”，激发了小红等同学对开关的控制作用的探究．小红找来两只相同的小灯泡，装有两节干电池的电池盒，开关一只，导线若干．针对一只开关同时控制两盏电灯通断的情况画出电路图，如图所示．按图所示电路探究了开关的控制作用．请你思考回答问题：（1）按图甲连接电路，与节日小彩灯连接的方式相同；把开关的位置换到两盏灯L1、L2中间断开开关，则灯L1、L2不亮．（2）小红发现学校教室里，也是一只开关控制两盏日光灯，教室里的日光灯采用的是乙图所示的连接方法，此种连接方法，若拧去一个小灯泡L1，则另一个小灯泡L2继续发光（选填“继续发光”或“不发光”）．【考点】电路的基本连接方式．【专题】应用题；图析法；探究型实验综合题．【分析】各电路元件顺次连接的连接方式是串联，串联的各电路元件相互影响，不能独立工作；各电路元件并列连接的连接方式是并联，并联的各电路元件互不影响，能独立工作．【解答】解：（1）由图示电路图可知，甲图中两灯泡串联，把开关的位置换到两盏灯L1、L2中间，仍处于串联连接，能控制整个电路，断开开关则灯L1、L2都不亮．（2）教室里的日光灯有一盏不亮时，其它日光灯正常发光，由此可见，各日光灯间互不影响，能独立工作；教室里的日光灯是并联的，采用的连接方式是图乙所示连接方法．若拧去一个小灯泡L1，则另一个小灯泡L2继续发光．故答案为：（1）甲；L1、L2；（2）乙；继续发光．【点评】本题考查了电路图的分析，注意串联电路和并联电路的概念，知道串并联的特点、分析清楚电路图即可正确解题．3．（2014秋•合浦县校级期中）如图所示，在桌面上有两个小灯泡和一个开关，它的连接电路在桌面下，无法看到，小明同学试了一下，闭合开关时，两灯泡都亮，断开开关时，两灯泡都熄灭，这两个小灯泡究竟是串联还是并联，请你提出一个可行的判断方法，并说明为什么这么做？【考点】串联电路和并联电路的辨别．【专题】电流和电路．【分析】根据并联和串联的特点分析判断．并联时各个用电器是相互不影响工作的，而串联时用电器是要相互影响工作的．【解答】解：在串联电路中，各用电器之间相互影响，闭合开关后，若取下其中一个小灯泡，则另一灯不亮；在并联电路中，用电器之间互不影响，若取下其中一个灯泡，另一灯不会受到影响．因此，闭合开关，在不拆开桌面的情况下，可以拧下其中的一个灯泡，若另一灯亮，说明两灯是并联；若另一灯不亮，则说明两灯是串联．故答案为：闭合开关，在不拆开桌面的情况下，可以拧下其中的一个灯泡，若另一灯亮，说明两灯是并联；若另一灯不亮，则说明两灯是串联．【点评】本题利用了并联和串联的特点来判断电路的连接形式．4．（2014秋•惠东县校级期中）一只玩具猫外形如图1所示，猫体内有电池，猫手相当于一开关，向下压猫手，猫脸上的两个小电灯会一齐发光．把你设计的猫体内的电路图画在虚线框内（如图2），再按照你设计的电路图将如图3的实物用笔画线连接起来．。
初中物理电学实验题专题训练(带答案)
14、小欣利用实验探究“电流跟电阻的关系”。
已知电源电压为6V且保持不变，实验用到的电阻阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω。
（1）请根据图甲所示的电路图将图乙所示的实物电路连接完整（导线不允许交叉）；（2）小欣把5Ω定值电阻接入电路后，闭合开关，发现电流表无示数而电压表有示数，则电路中的故障可能是。
A.电阻R处短路 B.电阻R处断路 C.滑动变阻器处断路（3）排除故障后进行实验。
实验中多次改变R的阻值，调节滑动变阻器的滑片，使电压表示数保持不变，记下电流表的示数，得到如图丙所示的电流I随电阻R变化的图象。
由图象可以得出结论：电压一定时，；（4）将5Ω定值电阻换成10Ω定值电阻后，闭合开关，为了保持电压表的示数为______V不变，应将滑动变阻器的滑片P向______（选填“A”或“B”）移动，记录此时各表的示数。
【答案】（1）（2）B；(3)电流与电阻成反比；(4)2.5;A20、某实验小组用图甲所示电路进行“探究电流与电阻的关系”实验。
（1）请将图乙连接完整，要求：滑动变阻器滑片向左移动时电阻变大。
（2）连接电路时，开关S应处于_____状态，闭合开关前，滑动变阻器滑片P应该位于_____端（选填“A”或“B”）。
（3）闭合开关后，同学们发现，无论怎样调节滑动变阻器的滑片，电流表始终没有示数，电压表示数接近电源电压，原因可能是_____。
（4）排除故障后，先将5Ω定值电阻接入电路，闭合开关，调节滑动变阻器的滑片，使电压表的示数为某一定值，此时电流表的示数如图乙所示，为_____A。
（5）接下来断开开关，取下5Ω的定值电阻，换成10Ω的定值电阻，闭合开关，应向____（选填“A”或“B”）端移动滑片，直至电压表示数为_____V时，读出电流表的示数。
再更换20Ω定值电阻继续实验，实验数据记录在表格中。
由实验数据可知：当导体两端的电压一定时，通过导体的电流与导体的电阻成___________。
中考物理试题研究 电学实验探究题(pdf)

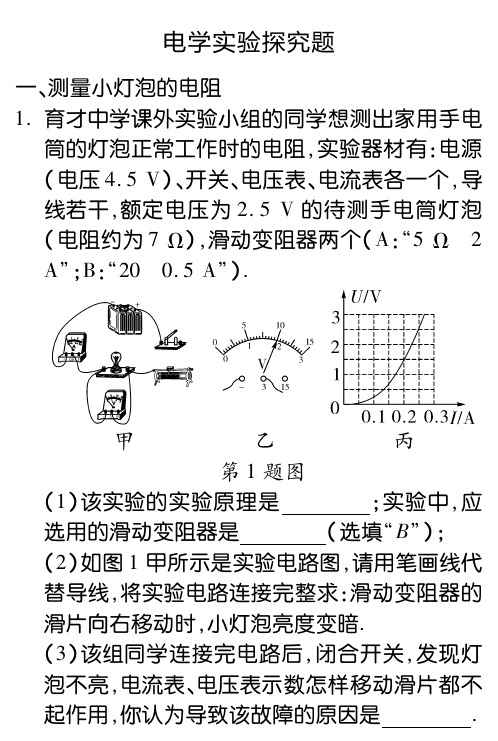

一、测量小灯泡的电阻１．育才中学课外实验小组的同学想测出家用手电筒的灯泡正常工作时的电阻，实验器材有：电源（电压４．５Ｖ）、开关、电压表、电流表各一个，导线若干，额定电压为２．５Ｖ的待测手电筒灯泡（电阻约为７Ω），滑动变阻器两个（Ａ：“５Ω ２Ａ”；Ｂ：“２０ ０．５Ａ”）．第１题图（１）该实验的实验原理是 ；实验中，应选用的滑动变阻器是 （选填“Ｂ”）；（２）如图１甲所示是实验电路图，请用笔画线代替导线，将实验电路连接完整求：滑动变阻器的滑片向右移动时，小灯泡亮度变暗．（３）该组同学连接完电路后，闭合开关，发现灯泡不亮，电流表、电压表示数怎样移动滑片都不起作用，你认为导致该故障的原因是 ．（４）排除故障后，移动滑动变阻器的滑片，若某时刻电压表的示数如图１乙，此时小灯泡两端电压为 Ｖ：为了测定小灯泡正常工作时的电阻，应将滑动变阻片向 （选填“左”或“右”）移动．（５）如图１丙所示是根据记录的实验数据画出的小灯泡两端的电压与通过其的电流关系图像．从图像可知，小灯泡正常工作时小灯泡的电阻是 Ω．（６）同组的小林同学对图１丙中的图像进行了深入分析，发现了生活中手电总是在开灯的一瞬间容易烧坏的原因，结合小林的分析，你认为该原因是 ．（７）该组同学完成实验后，又想测量一个额定电压为３．８Ｖ的小灯泡正常发光时的电阻，在检查器材时发现电压表０～１５Ｖ量程已经损坏，０～３Ｖ量程还可以正常使用，在不添加器材的情况下，请帮该组同学提供一个合理的解决方案： ．【答案】（１）Ｒ＝ＵＩ Ｂ（２）作图（接滑动变阻器左下方接线柱）（３）滑动变阻器都接了下方接线柱（４）２ 左（５）１０（６）温度低时，灯泡的电阻较小，电流较大（７）将电压表并联到滑动变阻器二、测量小灯泡的电功率１．小明测量额定电压为３．８Ｖ的小灯泡的额定功率，使用６Ｖ的电源．连接电路时，他发现电压表的０～１５Ｖ档已损坏，０～３Ｖ档完好，他马上改接电路，完成实验．（１）请用笔画线代替导线，将图１甲实物电路连接完整．第１题图（２）连接电路时，开关应处于 状态．连好电路，闭合开关，移动变阻器的滑片到某一点，电压表的示数为３Ｖ，要测量小灯泡的额定功率，还应将滑动变阻器滑片向 移动（选填“左”、“右”），当电压表示数为 Ｖ时，小灯泡正常发光，此时电流表的指针位置如图１乙所示，可得出小灯泡的额定功率为 ．（３）小明完成实验后，他改变滑动变阻器的阻值，记录电流表、电压表的几组示数，然后确认小灯泡的电流、电压，算出几组电阻值，求出的平均值就是小灯泡正常发光的电阻．他的方法是 的（选填“正确”、“不正确”），原因是 ．【答案】（１）电压表与滑动变阻器并联，如图所示：第１题答图（２）断开 左 ２．２ １．２９２（３）不正确 灯丝的电阻随温度的升高而增大，温度不同，小灯泡的电阻也不同２．小强同学要测量额定电压为２．５Ｖ、小灯泡的功率：（１）连接的不完整实物电路如图２（甲）所示．请用笔画线代替导线，完成实物电路的连接．（２）检查电路连接无误，闭合开关后，灯泡不亮，电压表有示数且接近电源电压，电流表指针几乎不动，产生这一现象的原因可能是 （３）排除故障后，移动滑片Ｐ到某一位置时，电压表示数如图乙所示，若要测量小灯泡的额定功率，应将滑片Ｐ向 （选填“Ａ”或“Ｂ”）端移动，使电压表的示数为 Ｖ．第２题图（４）移动滑片Ｐ，记下多组对应的电压表和电流表的示数，并绘制成图丙所示的Ｉ－Ｕ图像，根据图像信息，可计算出小灯泡的额定功率是 Ｗ．观察图丙所示的Ｉ－Ｕ图像不是直线的原因是 ．（５）若想接着探究电流与电压的关系，需要补充的实验器材有 ．（６）整理器材时发现滑动变阻器的ＰＢ部分比ＰＣ部分热，原因是 ．【答案】（１）如答图所示；（２）灯泡处断路；（３）Ｂ；２．５；（４）０．７５；灯丝的电阻随温度的升高而增大；（５）定值电阻；（６）ＰＢ部分和ＰＣ部分串联，电流相等，ＰＢ部分比ＰＣ部分的电阻大，根据焦耳定律Ｑ＝Ｉ２Ｒｔ，在通电时间相同的条件下，ＰＢ部分产生的热量较多，所以热．【解答】（１）将电压表并联在灯泡的两端，灯泡的额定电压为２．５Ｖ，电源电压为３Ｖ，所以电压表应选择０～３Ｖ的量程，如答图所示：第２题答图（２）闭合开关后，灯泡不亮，电流表指针几乎不动，可见某处发生了断路，电压表有示数且接近电源电压，说明与电压表并联的灯泡断路；（３）由图乙知，电压表量程应选择０～３Ｖ，分度值为０．１Ｖ，所以电压表示数为２．２Ｖ，低于额定电压，所以应减小滑动变阻器的阻值，滑动变阻器滑片应向Ｂ端移动，使电压表的示数等于２．５Ｖ；（４）由图像知，当电压为２．５Ｖ时，电流表示数为０．３Ａ，所以Ｐ＝ＵＩ＝２．５Ｖ×０．３Ａ＝０．７５Ｗ；由于灯丝的电阻随温度的升高而增大，所以Ｉ－Ｕ图像不是直线；（５）若想接着探究电流与电压的关系，需保持电阻不变，所以还需补充定值电阻；（６）ＰＢ部分和ＰＣ部分串联，根据Ｑ＝Ｉ２Ｒｔ，两部分的电流相同，通电时间相同，由于ＰＢ的电阻大于ＰＣ的电阻，所以ＰＢ部分产生的热量多，比较热．。
中考物理总复习《电学实验》专项测试题(附带答案)
中考物理总复习《电学实验》专项测试题(附带答案）学校:___________班级：___________姓名：___________考号：___________ 1．（1）在“探究串联电路的电压关系”的实验中，如图1.①根据电路图，在连接电路时，开关应处于（选填“闭合”或“断开”）状态。
①连接好电路，闭合开关，若L2断路，则电压表（选填“有示数”或“无示数”）。
（2）在“探究并联电路的电流关系”的实验中。
①某组实验中测出了L1、L2支路和干路上的电流分别为I A、I B和I C，I A=0.54A，I B的示数如图2所示，则I C= A。
根据多次测量实验结果，在误差允许范围内，你认为多次实验的目的是。
2．在“探究导体的电流跟电阻的关系”实验中，老师提供的器材有：电源（电压恒为3V），电流表、电压表和开关各一个，五个定值电阻（5Ω、10Ω、15Ω、20Ω、30Ω，50Ω），滑动变阻器（规格是“20Ω，2A”），导线若干。
（1）图甲是小明连接的实物电路，图中有一根导线连接错误，请你在连接错误的导线上打“×”并补画出正确的连线。
( )（2）在开关闭合前，应将滑动变阻器的滑片滑至最（选填“左”或“右”）端。
（3）电路连接无误后，闭合开关，小明先后将5Ω和10Ω的电阻分别接入电路，移动滑片P进行了二次实验，数据如图乙表格所示，小明紧接着再将20Ω的定值电阻替换10Ω的电阻后，直接读出电流表示数示为A。
（4）小明为了使实验能继续顺利进行，还可以使用的定值电阻有。
（写出具体的电阻值）（5）小明将电阻换成标有“2.5V”字样的小灯泡，测量其不同电压下的电功率。
①正确连接电路，闭合开关，发现小灯泡不亮，电压表有示数，电流表指针几乎不动，产生这种现象的原因是；①排除故障，继续实验，根据实验数据画出I﹣U图像（如图丙）。
由此可求出小灯泡正常发光时的功率为W；（6）完成上述实验后，小明又利用上述器材重新设计了电路（增加了一个滑动变阻器）如图丁，测量另一个小灯泡的额定功率，这个小灯泡正常工作的电流为I1。
中考物理—电学实验专题及拓展练习
2012中考物理复习电学实验专题及拓展练习初中电学实验包括:•1、探究串、并联电路电流的规律；•2、探究串、并联电路电压的规律；•3、探究电流与电压、电阻的关系；•4、伏安法测电阻；•5、伏安法测小灯泡的电功率；•6、探究电流通过导体产生的热量与电流、电阻、通电时间的关系（焦耳定律）。
其中3、4、5三个实验是重点实验，相关的中考考点有：探究电流与电压、电阻的关系1.分析实验故障2.分析数据得出实验结论3.实验方法：控制变量法4.画电路图、连接电路实物图、量程选择5.滑动变阻器的作用：改变电流、电压6.根据数据画I-U图像、分析I-U图像7.设计实验表格伏安法测电阻1.分析实验故障2.分析表格数据3.电流表或电压表读数,计算电阻阻值4.实验原理连接实验电路图5.计算电流变化范围,选择量程6.滑动变阻器的作用:改变电流电压伏安法测小灯泡的电功率1.分析实验故障2.分析数据、设计实验表格3.画电路图、连接实物图、量程选择4.连接电路注意事项5.电流表电压表的读数、计算额定功率6.滑动变阻器的作用:改变电流、电压7.分析灯丝电阻与温度关系8根据题目条件选实验一、串并联电路的电流与电压1、为了探究并联电路中干路的电流与支路的电流有什么关系，小明同学选择的实验器材是： 3节干电池串联作电源、两个标为2.5V 字样的小灯泡、一只电流表、一个开关、导线若干. 他的实验设想是：首先将实验器材连成如图所示的电路，然后用电流表选择恰当的量程分别测出A ．B ．C 三点的电流，分析这一次测量中三点电流的数据，就得出干路与支路的电流的关系。
请你分析说明小明同学这一实验方案中存在哪些的不足，并提出相应的改进意见. 不足：____________________________________________ ___________________________________________改进：_____________________________________________________ ____________________________________________________2、小宇按图示电路实验，探究并联电路的电流关系．(1)按电路图连接好电路进行实验，当只闭合S 1时，发现电流表指针迅速偏转，则出现该现象的原因是L 1 _______．(填“断路”或“短路”)(2)排除故障后，重新实验，只闭合S 1时，电流表示数如图甲；只闭合S 2时，电流表示数如图乙；同时闭合S 1与S 2，电流表示数如图丙，请你帮小宇完成表中数据和结论.(3)分析表中数据可知，他在实验时，改接了一次电路，是____________________。
初中物理电学实验探究题专题复习及参考答案
电学实验探究题考前专题复习（一）1、某实验小组的同学探究电流与电压的关系时，用到如下器材：电源1个，电流表、电压表各1只，定值电阻（5Ω、10Ω、15Ω各1只），滑动变阻器1只，开关1个，导线若干；设计的电路如图所示。
（1）这个实验使用了控制变量的方法，其中被控制的变量是 ，滑动变阻器R2的作用是 。
下面是他们获取的一组实验数据：电压U／V 2 4 6 8 10电流I／A 0．39 0．79 1．20 1．58 2．00（2）实验中他们选用的定值电阻阻值为 Ω；（3）请在图31坐标系上画出电流随电压变化的图像；（4）分析表中的数据或图像，你能得出的探究结论：2、如图26甲所示是小刚“测小灯泡电功率”的实验电路。
其中电源电压为6V，小灯泡额定电压为2.5V、电阻约为l0Ω。
滑动变阻器有A规格“l0Ω2A”、B规格“50Ω lA”可选。
(1)本实验应该选择_________规格的滑动变阻器。
连接电路时，开关应_________。
(2)请用笔画线代替导线将图甲的实验电路连接完整。
(3)闭合开关后，小刚发现电流表和电压表有示数但都很小，且看不到小灯泡发光，其原因是______ _。
(4)当变阻器滑片P移到某一位置时，电压表示数如图乙所示，为_______V。
要测小灯泡的额定功率，应将滑片P 向_______ (选填“A”或“B”)端移动，使电压表示数为2.5V。
第2题 第3题3、在用电压表和电流表测电阻R0的实验中，若被测电阻R0的阻值约为30Ω，备有：电流表一个，0﹣0.6A，0﹣3A两个量程，电压表一个，0﹣3V、0﹣15V两个量程；电源四种，电压分别为1.5V、3V、6V、15V；开关一个；导线若干。
（1）为了比较准确地测出电阻R0的阻值，还需要的器材是 ；（2）请在空框内画出实验电路图；（3）连接电路时，开关应该是 的。
（4）为了减小电表读数时的误差，要求在几次测量中，电表指针的示数大于量程的2/3，则电源应选用 V，电压表应选用 量程，电流表应选用 量程。
中考物理电学实验知识点总结
中考物理电学实验知识点总结在中考物理中，电学实验是一个重要的考点，也是同学们学习的重点和难点。
下面我们就来对中考物理电学实验的知识点进行一个全面的总结。
一、探究电流与电压的关系1、实验目的探究通过导体的电流与导体两端电压的关系。
2、实验原理根据欧姆定律 I ＝ U ／ R，在电阻一定的情况下，通过导体的电流与导体两端的电压成正比。
3、实验器材电源、开关、导线、定值电阻、滑动变阻器、电压表、电流表。
4、实验步骤（1）按照电路图连接电路，注意电表的量程选择和正负接线柱的连接。
（2）闭合开关，移动滑动变阻器的滑片，使电阻两端的电压成整数倍变化（如 1V、2V、3V 等），同时记录对应的电流值。
（3）多次改变电阻两端的电压，重复步骤（2）。
5、实验数据处理根据记录的数据，在坐标纸上画出电流随电压变化的图像。
6、实验结论在电阻一定的情况下，通过导体的电流与导体两端的电压成正比。
7、注意事项（1）连接电路时，开关要断开。
（2）滑动变阻器要“一上一下”接入电路，且在实验前要将滑片移到阻值最大处。
（3）电压表和电流表要选择合适的量程，读数时要注意量程和分度值。
二、探究电流与电阻的关系1、实验目的探究通过导体的电流与导体电阻的关系。
2、实验原理根据欧姆定律 I ＝ U ／ R，保持导体两端的电压不变，改变导体的电阻，观察电流的变化。
3、实验器材电源、开关、导线、多个定值电阻（阻值不同）、滑动变阻器、电压表、电流表。
4、实验步骤（1）按照电路图连接电路，接入一个定值电阻，移动滑动变阻器的滑片，使电阻两端的电压保持不变（如 3V），记录此时的电流值。
（2）更换不同阻值的定值电阻，再次移动滑动变阻器的滑片，使电阻两端的电压仍为 3V，记录对应的电流值。
（3）重复步骤（2）。
5、实验数据处理分析实验数据，得出电流与电阻的关系。
6、实验结论在电压一定的情况下，通过导体的电流与导体的电阻成反比。
7、注意事项（1）更换电阻后，要及时调节滑动变阻器，使电阻两端的电压保持不变。
2015届中考物理核心考点专项训练：专题09 计算题专题―电学部分(原卷版)
[电学计算题常考知识点]串并联电路的电流、电压、电阻规律、欧姆定律、焦耳定律、电功率[电学计算题常考公式]欧姆定律URI=电能 W＝UIt=Pt 电功率 P=UI 电流产生的热量Q=I2Rt[电学计算题命题规律]从近三年的中考题来看：（1）单个电学公式的应用是以填空题或选择题进行考查：如2013天津市中考填空题第19小题考查2URP=和WtP=；（2）在计算题中，各地中考都着重考查动态电路问题，涉及串并联电路的分析和多个电学计算公式的综合应用；（3）近些年电学计算题试题的背景材料来自于生活中的用电器，如电灯（如2013广州市中考物理第21小题）、电熨斗（如2013重庆市中考物理第20小题）、电热水器（如2013陕西中考物理第19小题））、电饭煲（如2013苏州市中考物理第26小题）等；也有些电学计算题的背景材料来自于实例操作中的部分创新或变形电路（如2013年河北中考物理第38小题）；（4）计算的结果要求用代数式的方式来体现（如2011年杭州中考物理题），同时部分省份考查电学计算时，要求学生要根据实际情况进行分析后，再进行计算（如2013江西中考物理第16小题）。
电学计算题是中考必考内容，做好电学计算题需要做好以下几个方面：（1）梳理出串并联电路的电流、电压、电阻、电功及电功率的基本规律；对于简单的电路，首先要明确是并联还是串联，然后结合串并联电路的基本规律及欧姆定律、电功率等有关公式进行有关计算；（2）复杂的动态电路问题，则应该先根据题中的有关要求，画出对应的等效电路，把电路简化后再根据有关规律进行求解；（3）平进注意观察一些家用电器铭牌，了解铭牌上各个数字的意义，如电冰箱、空调等有些是间歇式工作的，铭牌上标有额定功率和24h 的耗电量等数据；（4）计算时要充分考虑实际情况，如纯电阻电路和非纯电组电路，实际电压超过了用电器的额定太多，则用电器会被损坏等。
1. （发光时的电阻为 Ω，“220V 100W ”的白炽灯与“220V 20W ”的节能灯均正常工作时亮度相当，若两灯都正常工作，分别消耗1kW ·h 的电能，节能灯比白炽灯多工作 h 。
