康明斯发动机操作及维护保养
康明斯柴油发电机保养大全

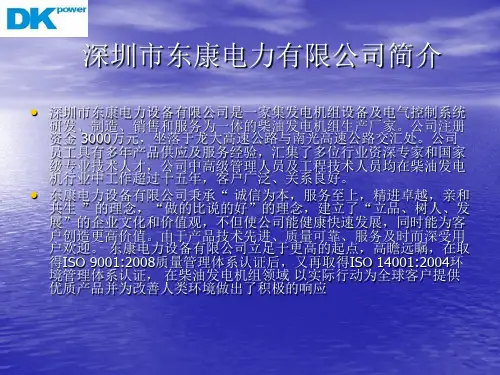

共生 ”的理念，“做的比说的好”的理念，建立了“立品、树人、发 展”的企业文化和价值观，不但使公司能健康快速发展，同时能为客 户创造更高价值。由于产品技术先进、质量可靠、服务及时而深受用 户欢迎。 东康电力设备有限公司立足于更高的起点，高瞻远瞩，在取 得ISO 9001:2008质量管理体系认证后，又再取得ISO 14001:2004环 境管理体系认证， 在柴油发电机组领域 以实际行动为全球客户提供 优质产品并为改善人类环境做出了积极的响应
柴油发电机组二级就必须需要专业人士了。 如果平时不注重保养，在好的东西的，也 会损耗寿命的，加强日常维护保养是最经 济有效的方法，如果您需要柴油发电组的 保养，那么就联系我们机组机房安装可参考图5。 • • 6 特殊情况柴油发电机的安装 • 可参考图6及图7进行远置水箱及热交换器
气滤清器（每200小时吹一次空滤器）。
• 11 测量绝缘电阻，绝缘电阻应大于0.5欧。 • 12 检查轴承润滑与温度情况，如温度过高，分析原因及时排除，并加注润滑油脂。
• 康明斯柴油发电机组二级技术保养（专业人士才能进行）
• 二级保养除按一级保养作业项目进行外，需增加下列项目 • 1 清洗活塞、活塞销、气缸套、活塞环、连杆轴承并检查其磨损情况。 • 2 检查滚动主轴承内外圈有没有松动现象。 • 3 清除冷却水系统水道内的水垢、泥沙。 • 4 清除气缸盖燃烧室和进排气道内积碳。 • 5 检查气门，气门导管、气门座、推杆和摇臂等配合面的磨损情况，并进行研磨调整。 • 6 清洗、检查机油泵、机油冷却器及其管道。 • 7 检查喷油泵出油阀、柱塞偶件是否吻合良好，调整器飞铁销和传动斜盘，推力盘是
中冷器散热片（应无阻塞）。
康明斯使用手册
康明斯康明斯发动机使用维护概要发动机使用维护概要使用说明发动机的操作者在发动机的使用过程中必须承担维护和保养好发动机的责任，以使康明斯柴油机为您提供最好的服务。
概述概述：：以下以下适用于所有用途的发动机适用于所有用途的发动机----新发动机起动前的说明1.加注燃油系统A．向燃油滤清器中加注清洁的柴油，柴油规格应符合国家标准。
B ．检查进油管路的密封性。
C ．检查并加注燃油箱。
2. 加注润滑系统A. 从增压器上卸下机油进油管，用50~60毫升干净润滑油润滑增压器轴承，再装回机油进油管。
B ．向曲轴箱中加注机油至油尺上的低（L ）和高位（H ）之间。
机油盘或发动机必须使用原配的机油尺。
3. 检查空气管路连接检查通往空气压缩机和空气设备（如装有）以及进排气系统密封性，所有的卡箍、接头都要紧固。
4. 检查并加注冷却液A ．卸下散热器或热交换器盖，检查发动机冷却液液位。
如需要予以添加。
B ．检视冷却液的渗漏清况；打开DCA 水清器的截流阀（从OFF 位置转向ON 位置）---新发动机的走合康明斯发动机在出厂发运前已在测功器上进行了试运转，因而可以直接投入使用。
但如果操作者在最初的100 工作小时内按下列条件操作，则可获得最长的使用寿命。
1．尽可能长时间地让发动机在3/4油门负荷范围以下工作。
2．避免发动机长时间怠速运转或在最大马力下工作超过5分钟。
3．养成操作时密切注视发动机仪表的习惯，如果机油温度达到121℃或冷却液温度超过88℃时应关小油门。
4．在走合期间内，每10小时检查一次机油油面。
维护和保养要求进气系统——必须确保进气系统清洁干净——检查进气系统是否有漏气的可能性——定期检查管路和卡箍有无损坏和松动——根据环境灰尘污染状况和进气阻力指示器的指示保养空气滤芯，检查空气滤芯橡胶密封圈和滤纸，保证其处于最佳状态——如果使用压缩空气清扫空气滤芯，必须由内向外吹扫，压缩空气压力不要超过500KPa，以免损坏滤芯，滤清器清洁次数超过5次必须予以更换。
04_康明斯天然气发电机组QSV91G_LowBTU发动机维护保养表
每6000小时(M3)(1)
每12,000小时(M4)(1)
每24,000小时((1)
重复M0,M1,M2,所有操作
重复左边所有操作
重复左边所有操作
重复左边所有操作
更换:
5.曲轴箱通风系统进气滤清器滤芯
6.空气滤清器细滤芯
7.缸盖
8.摇臂室盖O型圈
检查:
2.火花塞线圈
3.曲轴箱通风系统进气滤清器
清洁离心式机油滤清器
更换:
1.机油
2.机滤芯
检查：
1．柔性软管
2.发电机轴承（润滑）
3.发动机排放测试
更换:
1.空气滤清器粗滤芯
2.燃料切断阀有效模块滤网
检查:
1.冷却液系统软管
2.涡轮增压器轴向，径向间隙
3.燃料分析测试
4.LT冷却液温度测试
5.HT冷却液温度测试
表一:
每天（由用户自行操作）
每周巡检
每750小时(M0)(1)
每1500小时(M1)(1)
每3000小时(M2)(1)
重复每天操作
重复左边所有操作
重复左边所有操作
重复左边所有操作
检查操作者的记录
检查并修正:
1.机油油位
2.天然气压力、天然气管道滤网压差
3.冷却液液面(如果需要补充冷却液,必须检查DCA4浓度)
1.进排气系统漏气
2.凸轮轴
3.冷却液管路
4.发动机悬置
5.发电机柔性联轴器
6.柔性软管
7.推杆或推管
8.挺杆总成
9.天然气燃料滤清器
10.涡轮增压器压缩机旁通阀管件和接头
清洁活塞
更换:
1.备用蓄电池

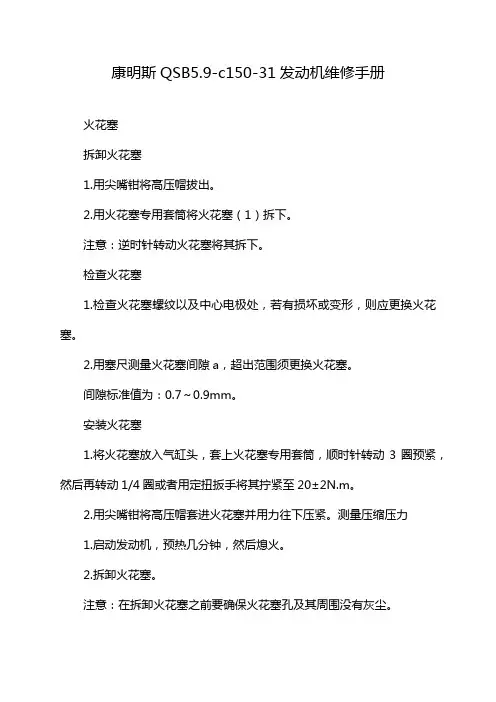

康明斯QSB5.9-c150-31发动机维修手册
康明斯QSB5.9-c150-31发动机维修手册
火花塞
拆卸火花塞
1.用尖嘴钳将高压帽拔出。
2.用火花塞专用套筒将火花塞（1）拆下。
注意：逆时针转动火花塞将其拆下。
检查火花塞
1.检查火花塞螺纹以及中心电极处，若有损坏或变形，则应更换火花塞。
2.用塞尺测量火花塞间隙a，超出范围须更换火花塞。
间隙标准值为：0.7～0.9mm。
安装火花塞
1.将火花塞放入气缸头，套上火花塞专用套筒，顺时针转动3圈预紧，然后再转动1/4圈或者用定扭扳手将其拧紧至20±2N.m。
2.用尖嘴钳将高压帽套进火花塞并用力往下压紧。
测量压缩压力
1.启动发动机，预热几分钟，然后熄火。
2.拆卸火花塞。
注意：在拆卸火花塞之前要确保火花塞孔及其周围没有灰尘。
3.安装压力表。
4.测量压缩压力。
最小～最大：1300～1900KPa/1500r/min；500～900KPa/540r/min。
a.将油门开到最大处，用起动电机带动发动机转动，直至压力表上的读数稳定下来。
警示：在启动发动机之前，将燃油喷射器拆卸下来。
b.若压缩压力高于最大值，则检查气缸头、气门表面和活塞顶部是否有积碳。
有则清除积碳。
c.若压缩压力小于最小值，则往火花塞孔倒一勺机油并再次测量。
康明斯发电机操作手册中文
康明斯发电机操作手册中文康明斯发电机操作手册第一章：引言1.1 概述本操作手册旨在提供康明斯发电机的详细操作说明，以确保用户能够正确、安全地使用该发电机。
第二章：安全须知2.1 重要安全提示2.2 使用场所的安全要求2.3 发电机操作的安全要求2.4 紧急情况的应对措施第三章：发电机的结构与工作原理3.1 发电机主要结构组成3.2 发电机的工作原理3.3 发电机的工作流程第四章：发电机的安装与调试4.1 发电机的安装步骤4.2 发电机的连接与配线4.3 发电机的调试与检验4.4 发电机的运行前检查第五章：发电机的日常操作5.1 启动与停止发电机5.2 发电机的负荷调节5.3 发电机的维护与保养5.4 发电机的故障排除第六章：发电机的保养与维修6.1 发电机的定期保养6.2 发电机的预防维护6.3 发电机的常见故障处理6.4 发电机的维修与更换零件第七章：附件附件1：康明斯发电机技术参数表附件2：发电机安装示意图附件3：常见故障排除流程图附注：1、本文档涉及附件，请参阅附件部分获取更详细的信息。
2、本文所涉及的法律名词及注释：- 康明斯发电机：康明斯公司生产的发电机设备。
- 发电机主要结构组成：发电机的组成部分，如发动机、发电机、控制系统等。
- 发电机的工作原理：发电机产生电能的基本原理，包括磁效应、电磁感应等。
- 发电机的工作流程：发电机的启动、发电、停机等操作流程。
- 发电机的连接与配线：发电机与电力系统的连接方式和配线要求。
- 发电机的调试与检验：发电机安装完毕后的测试与调试工作。
- 发电机的运行前检查：发电机启动前的必要检查工作，以确保安全运行。
- 发电机的负荷调节：根据需要调整发电机的负荷输出。
- 发电机的维护与保养：保持发电机运行良好状态的保养工作。
- 发电机的故障排除：识别和解决发电机出现的故障问题。
- 发电机的预防维护：在发生故障之前，采取预防措施保持发电机的正常运行。
- 发电机的常见故障处理：常见发电机故障的解决方法和处理流程。
康明斯工程机械发动机操作及维护要点
科技之窗 ・ 工程机械 一
康明斯 工程相艇 发动栅操作
维 护 要 点
陶 荃 江西机 电职 业技术学院
康 明斯 发 动 机 广 泛 应 用 于 包 括 挖 掘 机 、 路 压 机 、 地机 、 载机 、 铺 机 和 空压 机 在 内的各 类 平 装 摊
速预 热 阶段 ， 冷却 液 及机油 达 到规 定温 度后 ， 待 再
开 始 工 作 ， 禁 低 温 下 进 行 超 负 荷 运 转 。 作 人 员 严 操
经 损坏 的配件 ， 大修及 现场 维修 时均 可采 用 。 在 同
时 可 以 充 分 利 用 身 边 材 料 ，替 代 工 程 机 械 已 经 损
灵 。 管 路 中 临 时 分 一 个 阀 门 ， 通 往 该 分 泵 的气 在 将 体 关 闭 ， 速 恢 复 作 业 ； 季 施 工 时 ， 油 散 热 器 迅 冬 机
冻 裂 ， 野 外 无 法 修 复 。 可 去 掉 散 热 器 ， 机 油 管 在 将 直接 与 机体 油道 接通 ， 散热 器水 管短 接 ， 速恢 将 迅 复机 械 的作业 。
液 从 散 热 水 箱 的 加 水 口加 入 到 发 动 机 中 ，直 至 没 有 气 泡 再 从 放 气 阀 门 中排 出 为 止 。 冷 却 液 应 加 注 至 散 热 水 箱 加 水 口颈 部 下 方 ， 宜 过 满 。 注 完 毕 不 加 后 ， 放 气 阀 门关 闭 ， 将 水 滤 器 安 装 座 上 的 阀 门 将 并 打 开 ， 以便 ＤＣＡ４添 加 剂 能 够 混 合 进 入 冷 却 系 统
中。 ’
５ 程 机 械 设 备 。康 明斯 工 程 机 械 发 动 机 马 力 强 １ ２
劲 、 能 可靠 ， 且 能够 满 足 当 今 世 界 上 最 为 严 性 而
康明斯发电机操作说明书(维护手册)
康明斯电力系统服务手册柴油发电机组（DF系列/PCC并联控制系统）中文版公告号：EA-MS-5700（英文版公告号：900-0519 7-97）目录章节名称页次安全守则 (iii)1 序言关于本手册....................................................................................................1-1测试设备........................................................................................................1-1如何得到服务.................................................................................................1-1系统概述........................................................................................................1-2发电机组控制功能..........................................................................................1-22 控制操作概述...............................................................................................................2-1安全考虑........................................................................................................2-1操作顺序........................................................................................................2-2PCC接电/备用模式.......................................................................................2-2前端面板........................................................................................................2-4功能显示和按键.............................................................................................2-6主功能...........................................................................................................2-6发动机功能....................................................................................................2-8发电机功能..................................................................................................2-103 电路板和模块概述...............................................................................................................3-1数字电路板（A32）.......................................................................................3-3发动机界面电路板（A31）............................................................................3-4模拟电路板（A33）.......................................................................................3-6数字显示电路板（A35）................................................................................3-7用户界面电路板（A34）................................................................................3-8电压/电流互感器（PT/CT）电路板（A36）.................................................3-10母排电压互感器电路板（A39）...................................................................3-11发电机组通信模块（A39）..........................................................................3-12调压器输出模块（A37）..............................................................................3-17调速器输出模块（A38）..............................................................................3-18最快达标侦测传感器....................................................................................3-194 故障排除概述...............................................................................................................4-1安全考虑........................................................................................................4-1状态指示灯....................................................................................................4-2控制系统复位.................................................................................................4-2报警和报警停机代码......................................................................................4-3PCC机油压力报警和报警停机设定..............................................................4-13故障排除步骤...............................................................................................4-14PCC保险丝.................................................................................................4-54负载分配控制故障排除步骤..........................................................................4-55ⅰ5 控制盘维修及其标定概述..............................................................................................................5-1电路板拆卸/更换............................................................................................5-1初次起动功能设定.........................................................................................5-4调整功能.......................................................................................................5-6设定和标定功能.............................................................................................5-8标定程序.....................................................................................................5-24附件箱控制部件...........................................................................................5-27发动机传感器..............................................................................................5-40发动机转速传感器（MPU）安装.................................................................5-44电流互感器（CT）安装...............................................................................5-45 6 发电机维修发电机测试....................................................................................................6-1绝缘阻抗和极化指数测试...............................................................................6-2绕组干燥步骤................................................................................................6-4发电机/PCC控制盘隔离型母排设定..............................................................6-4励磁机定子....................................................................................................6-5励磁机整流电路板（旋转整流器总成）..........................................................6-6励磁机转子....................................................................................................6-7主转子（发电机磁场）..................................................................................6-8主定子...........................................................................................................6-9测试永久励磁发电机（PMG）......................................................................6-11发电机分解..................................................................................................6-12发电机重新装配...........................................................................................6-21 7 日用油箱燃油输送泵及其控制器操作..............................................................................................................7-2导线连接.......................................................................................................7-4燃油输送泵马达连接......................................................................................7-6测试浮子开关总成.........................................................................................7-78 系统初次起动概述..............................................................................................................8-1起动步骤.......................................................................................................8-1设备应用审查................................................................................................8-2各发电机组起动.............................................................................................8-2系统手动操作................................................................................................8-4系统自动操作................................................................................................8-7黑起动（Black Start）测试............................................................................8-8测试报告和验收.............................................................................................8-8现场电力系统应用审查（柴油机/600 VAC及以下）..........................................................................8-9 9 电路图概述..............................................................................................................9-1ⅱ安全守则操作发电机组之前，需先认真阅读操作手册，以熟悉你的设备，只有正确地操作和维护设备，才能保证安全、有效地运行，许多事故发生的原因是没有遵循基本规则和安全守则造成的。
康明斯系列柴油发电机组操作、保养规程
康明斯系列柴油发电机组操作、保养规程一、柴油发电机组安装机组安装前必须考虑以下几点：1、底座表面的水平如果底座不够水平，那么发电机组在运行过程中就有可能产生位移，一般机座就高出地面150mm，宽出机组两边各150mm。
2、足够的冷却空气供应机房进风口设置应符合下列要求：进风口应宜设在发电机端或发电机两侧；进风口面积应大于柴油机散热水箱面积的2.2倍；进风口面积应大于排风口面积的1.5倍。
3、足够的新鲜空气这主要是讲，排气方向与进气方向，两者方向最好一致，绝不允许在进气口安装排气口。
4、冷却空气的排放和发动机废气的排放排气口最好对准发动机和散热器，在运行中能够将热量及时排出，否则易引起机房温度过高，发动机高温停机。
5、电器的连接起动电瓶与起动机的距离越近越好，减少压降。
6、操作及维修空间机组四周最好有1-2米的空间，宜于日后的机组保养和维修。
二、柴油发电机组的操作1、起动前的准备：①操作者首先要阅读熟悉操作手册；②检查机组各部分是否正常，各附件连接是否可靠，并排除不正常现象；③检查发动机油底壳内的机油油面是否在规定范围内，最高不要超过H线，最低不要低于L线，否则放掉或添加；④检查冷却系统内冷却液是否符合要求，冷却液面加到距水箱口50mm处，如水箱内无冷却液，向水箱内加注冷却液，速度不要太快，让机体内水道里的空气排出；⑤接通燃油管路，排出燃油管路内的空气；⑥测量起动电池电压是否具备起动该柴油机的容量，接线柱是否牢靠；⑦第一次启动时，要求给增压机里加油，方法是去掉进油管往里面加注少许清洁机油；⑧对于停放较久的发动机央启动前要先转动曲轴3-5转；⑨检查空气开关是否在断开位置。
2、发动机的启动做完起动前的准备工作后，就可以起动发动机。
如果起动机在30秒内未将发动机起动，须停2分钟后再进行起动，以免损坏起动机，三次起动未成功须作进一步的检查，直至起动成功，如果发动机是首次起动，或者是更换过机油或滤清器后起动，应在发动机运转几分钟后停止，并等15分钟后待机油流回到机油盘中，再一次检查机油面是否在规定范围内，如正常可以起动发动机运转。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2014年2
月（上旬刊
）
CHINAVENTURECAPITAL
设备维护
摘要：在发动机工作过程中，要注意倾听和观察发动机的运行状态或外观上的变化，以便及早发现其潜在的故障。遇有发动机缺
水、异常振动、不正常噪声、冷却液温度或机油压力突变、烟度过大、功率下降、机油或燃油的消耗量增加，以及燃油、机油或冷却液
泄漏等，应予以注意、并尽早查明原因，进行排除
。
关键词：康明斯发动机操作维护保养
康明斯发动机操作及维护保养
于德惠
黑龙江农垦建工路桥有限公司
1、冷却系统新机启动前要加注冷却液。加注时，应打开发动机上部冷却系统的放气阀门，缓慢地将冷却液从散热水箱的加水口加入到发动机中，直至没有气泡再从放气阀门中排出为止。冷却液应加注至散热水箱加水口颈部下方，不宜过满。加注完毕后，将放气阀门关闭，并将水滤器安装座上的截门打开，以便DCA4添加剂能够混合进入冷却系统中。冷却系统所用冷却液主要应由纯净水、防冻液及DCA4添加剂3种成分构成，每升冷却液含50％的纯净水、50％的防冻液和0．5单位的DCA4添加剂。配好的冷却液一年四季均可使用，并且可以连续使用两年。纯净水由于经过净化，因而可避免形成水垢。防冻液系指工业用的乙烯乙二醇或丙烯乙二醇，可以降低水的冰点及提高水的沸点。防冻液的浓度应为40％。68％，浓度过高或过低均会影响冷却液的防冻能力。在大多数气候条件下，推荐使用的防冻液浓度为50％，此时冷却液的冰点可达—33cC。DCA4添加剂可在水系统内表面形成一层保护膜，以防止缸套和机体产生穴蚀及阻止沉淀物堆积。康明斯C系列以上的发动机都安有水滤器，水滤器除了有过滤介质外，内部还含有DCA4添加剂。DCA4添加剂的浓度一般要求保持为每升水中含有0.32～0.79单位，可以通过DCA4检测包来检测。２、润滑系统新机启动前应通过加油口加注机油。加注时发动机应置于水平位置并注意观察油位的变化。加完油要等一会儿再看油标尺上的油位，即等机油都流入油底壳后所看到的油位才是正确值。每个机油滤清器处都应加满清洁机油，然后才能装在发动机上。选择机油时，一要选择合适的机油粘度，二要符合美国石油协会(AH)阶性能等级。康明斯发动机要求使用多级粘度的机油，因为多级粘度机油适合的工作温度范围较广且消耗率比单级粘度机油约低30％。机油的性能等级代表了机油添加剂的水平，对于重载荷的发动机，起保护作用的主要是机油中的添加剂，由于添加剂随着时间的延续会逐渐消耗，只有选用足够等级的机油，才能保证发动机在整个换油周期内都能得到可靠的保护。康明斯公司推荐使用符合以下标准的机油：如果环境温度高于-5℃时，使用15W—40CF4、CG4、CF4/SG，或CG4/SH级别的机油；在环境温度低于-5℃时，使用10W—30CF4、CG4、CF4/SG，或CG4/SH级机油。B和C系列发动机必须使用CF4/SG或CG4/SH级的机油。康明斯公司推荐使用“蓝至尊”机油，这种品牌的机油其粘度指标为15W—40、性能等级为CG4/SH，适用剂配方是完全依照康明斯发动机本独有的性能特点制定的，可以有效地延长发动机的换油周期、降低机油的消耗率。３
、
燃油系统
新机启动前应将燃油箱注满燃油。加油前应检查燃油箱及
燃油管路是否清洁；燃油滤清器应在加满干净的燃油后再装到
发动机上
。
市场上供应的大多数柴油在康明斯发动机上都可以使用，但
必须满足粘度、十六烷值、含流量、水和沉淀物以及油点等性能指
标的要求：环境温度在
40℃时，粘度应保持在(1.3～5.8)x10“m2/s
之间；环境温度高于0℃时，十六烷值不应低于
40
，
在环境温度低
于
0℃时。十六烷值不应低于45；含硫量不能超过0.5
重量百分
比；水和沉积物不得超过
0.05
体积百分比，应保持燃油洁净和不
含水分或杂质，否则会导致燃油泵和喷油器严重损坏；所选燃油
的浊点
(石蜡晶体刚刚出现时的温度)
一定要比燃油所工作的最
低环境温度低
6℃
，否则石腊晶体会造成燃油系统堵塞。
４
、进、
排气系统
进、排气系统的主要部件有：过滤灰尘的空气滤清器、反映空
气滤清器清洁状态的进气阻力指示器、提高进气压力的增压器
、
输送空气的进气管路、冷却增压空气的中冷器以及排放废气的
排气管路。进气系统应保证发动机吸取干净的空气，因而空气滤
清器必须安装到位；进气管路应密封良好、没有裂纹、卡箍安装紧
密和管路支架支撑牢靠；进气阻力指示器应安装稳固、密封胶密
封可靠；排气系统应与底盘接线、冷却系统、启动系统等没有干
扰；增压器要有充足的机油润滑
。
５
、使用、
操作要点
发动机必须空载启动，或将变速器置于空挡位置时启动；启
动马达与发动机的啮合时间最长不应超过
30s
，
两次启动的时间
间隔应不少于
2min
，否则电气系统过热会烧损启动马达；
发动机
启动后
15s
内机油压力表显示的机油压力必须高于发动机要求
的最低压力，否则应立即停机检查。发动机在加载前要怠速运
转
3—5min
；如果发动机是冷机，要逐渐增加发动机转速，
以使发
动机各部位有充足的机油润滑。对于带空气压缩机的发动机，为
使贮气罐中的空气压力升高，可以适当延长发动机的怠速时间
，
但不可采用加大油门或反复踩踏油门的方法，否则达不到预期
效果，反而会损坏发动机；发动机怠速时间最好不要超过
10min
，
否则易损坏活塞和气缸
。
工作时，发动机在全油门或最大扭矩转速下的连续工作时间
不可超过
30s
，否则会缩短发动机的使用寿命。
在发动机工作过
程中，要注意倾听和观察发动机的运行状态或外观上的变化，以
便及早发现其潜在的故障。遇有发动机缺水、异常振动、不正常
噪声、冷却液温度或机油压力突变、烟度过大、功率下降、机油或
燃油的消耗量增加，以及燃油、机油或冷却液泄漏等，应予以注
意、并尽早查明原因，进行排除
。
发动机工作完毕、关机之前，应怠速运转
3～5min
，
以使发动
机各部件逐渐冷却下来，这样有利于保护发动机的运动部件
。
201
康明斯发动机操作及维护保养
作者：于德惠
作者单位：黑龙江农垦建工路桥有限公司
刊名：
中国科技投资
英文刊名：Venture Capital
年，卷(期)：2014(4)
本文链接：http://d.g.wanfangdata.com.cn/Periodical_zgcytzygkj201404195.aspx
