发电机组维修保养手册(康明斯)
领先技术
电力专家
康明斯系列柴油发电机组
柴油发电机组
维护保养手册
康明斯动力设备（深圳）有限公司
联系人：余先生/
前
言
本手册专为您能正确地维护、保养和使用您的发电机组而编写。
为了充分发挥柴油发电机组的优良性能，延长机组的使用寿命，最大
程度上发挥它的经济价值，请您按照《一般预防性保养时间表》所要求的
时间定期保养。如果您的机组运行工况较恶劣，请根据环境恶劣程度缩短
保养时间表的时间，及时进行发电机组的保养工作。并且提前储备相应的
备品备件。
发动机必须定期更换滤清器和机油，以保证发电机组内部清洁。对于
任何首次更换的零部件，请与我们的专业工程师联系。我们可以以任何形
式提供 24 小时的技术支持。
我们的专业工程师都是通过了严格理论培训、并且积累有丰富维修经
验，他们不仅具有机组日常维护、更换零部件的实际经验，而且还有进行
规范中修和大修的授权。
请您仔细阅读安全指导说明，以避免发生意外或损伤机组。说明中的
建议必须严格遵守。
注：本手册中所说的机组左侧、右侧是指您站在发电机侧向散热器
方向看时您的左侧、右侧。
一、说明
目
录
1、 安全标记、缩写注译、符号定义
2、 安全条例
3、 发电机组铭牌
4、 消耗品规格及容量
（1）、燃油规格
（2）、润滑油规格
（3）、冷却液规格
（4）、冷却水、润滑油和机底燃油箱的容量
二、初次使用指导
1、发动机
（1）、冷却液
（2）、燃油
（3）、机油
（4）、电池
2、发电机和控制屏
3、安装
三、磨合期
1、初次运行五十小时后的检查、调整和保养
（1）、发动机
（2）、发电机
（3）、控制屏
（4）、起动电池
（5）、静音罩
2、预防性保养
（1）、一般保养指导
（2）、一般保养周期表
（3）、保养记录
（4）、零部件更换记录
四、一般性故障处理
1、发电机组
2、发动机
3、发电机
4、起动蓄电池
五、发电机组维护保养等级
一、说明
1、 安全标志、缩写注译、符号定义
安全标志
警告：危险警告
警告：电击的危险
有毒警告
高压液体警告
高温警告
旋转或移动部件警告
腐蚀的危险警告
爆炸的危险警告
只允许经授权的专业人员操作
电源
接地
参考随机文件
要求穿着保护性工作服
需要保护眼睛和听觉
要求定期保养
检查蓄电池
推荐的悬挂点
叉车使用位置
禁止明火、禁止吸烟
禁止使用水基灭火器
起动机组前应接好接地线
紧急停机 缩写注译
API 美国石油组织
ASTM 美国材料实验协会
℃ 摄氏温度
DP 低压
℉ 华氏温度
ft-lb 英尺-英磅
HO 水
Kg 千克
KW 千瓦
L 升
L/h 升/小时
L/s 升/秒
M 米
Mm 毫米
m3/s 立方米/秒
mmCE 毫米水柱
牛.米
Psi 英磅/平方英寸
P 功
美国汽车工程师协会
Rpm 转每分钟
T 温度
符号定义 本手册所用符号含义如下：
危险！操作时注意人员安全
警告：根据指导避免机组或零部件损坏
拆除步骤指示
安装步骤指示
需要监视
清洗零部件
润滑零部件
工具型号指示
参考说明书
2、安全条例
以下列出的是预防危险发生的措施。另外，也请遵守本国家或本单位内部相关法
律和规程。
— 仔细阅读随机文件。
— 不要尝试调整您不清楚的东西。
— 使用专用工具进行可行的维护和保养操作。
— 仅允许安装使用原厂配件。
— 不允许更改发动机。
— 给油箱加油时禁止吸烟。
— 溢出的柴油要擦净，并将抹布妥善安置。
— 除非紧急情况，否则不要在发电机组运行时向燃油箱内加油。
— 不要在发电机组运行时清洁、润滑或调整发电机组。
（除非具备相关资格的专业人员，并且注意安全）
— 确保发电机组的运行环境不会出现有害气体的积累。
— 进行操作时要警告无关人员远离发电机组。
— 在未安装防护罩的情况下，禁止起动发动机。
— 当发动机较热或水箱压力大时，禁止打开水箱加水口盖，以免烫伤。
— 防止触碰灼热零件，例如排气管、涡轮增压器。并且不要将易燃物放在附近。
— 绝不允许将海水或其他任何电解质溶液或腐蚀性物体加入冷却系统。
— 决不允许火花或明火接近电池。电池液的挥发气体易燃，容易引发电池爆炸。
— 防止电池液贱至皮肤和眼睛上。
— 发电机组运转时至少需要一个人监护。
— 一定要从控制面板上操作发电机组。
— 某些人可能对柴油过敏，请使用手套或防护油。
— 在任何维修工作开始前，一定要拆开电池和起动马达的连线，防止意外起动，
在控制面板上放置标牌，说明禁止起动操作。
— 只允许使用专用工具手动旋转曲轴，试图拉转风扇来旋转曲轴的操作，将造
成风扇过早损坏或人员伤害。
— 在拆卸任何零件、软管或相连的部件时，一定要通过阀门降低润滑油系统、
燃油系统、冷却系统的压力。因为高压的润滑油或燃油会造成严重的人员伤
害伤。禁止用手尝试检查试压，。— 防冻液含有碱性物质，不可进入眼睛。避免过长或过多时间接触皮肤，不可
吞咽。如果接触皮肤，用水和肥皂清洗。如果进入眼睛，立刻用水清洗 15
分钟，并立刻叫医生。严防儿童触碰。
— 只允许用经过认可的清洗剂清洗零部件，禁止用汽油或可燃液体清洗零部件。
— 电力输出应按所在国的电力法规实施。
— 不可采用临时接线作为接地保护装置。
— 对于增压发动机，禁止未安装空气滤清器时起动发动机。
— 对带预热装置（冷起动用）的发动机，禁止用汽化器或其它辅助起动设备。
— 防止润滑油吸入体内。避免人体过量吸入润滑油蒸气。请阅读随机说明。
— 防止防冻液吸入体内。避免皮肤长时间或过多的接触。请阅读随机说明。
— 保养用油大多是易燃的，并且吸入蒸气是危险的。确认保养现场通风良好。
— 避免接触高温热油。维修工作开始前，保证系统不再有压力。不要在润滑油
滤清器打开时起动发动机，防止润滑油飞溅伤人。
— 不要接错电池正负极，否则会造成电气系统和电池的损坏。参阅电路图。
— 吊装发电机组时使用起重吊耳，一定要检查起重设备的状态良好，并且具备
起重所需能力。
— 为了工作安全，同时避免对发动机上部零件造成损伤，吊装时应采用一个可
调的起重梁，所有的铁链或缆绳必须平行并尽可能与发动机上平面垂直。
— 如果有其他物体放在发电机组上，从而改变了重心位置，就必须采用特殊的
起重设备以保持平衡，确保有一个安全的工作条件。
— 发电机组吊起，只有起重设备支持时，严禁对机组进行任何操作。
— 应该在发动机冷却后更换燃油滤清器，并且防止柴油溅到排气管上。如果充
电机位于燃油滤清器下方，必须要遮盖住充电机，否则溅出的燃油会损坏充
电机。
— 检查泄露时应防护好身体各部位。
— 使用符合要求的合格燃油。如使用质量差的燃油会增加维修成本，严重的会
损坏发动机或引起飞车而造成人员伤亡。
— 不使用高压清洗器来清洁发动机和设备，否则会造成水箱、连接管、电气件
的损坏。
— 发动机排出的气体有毒，排烟管未接至室外时，请不要操作机组。在通风好
的屋子里还需要配备灭火器材。
— 电气设备（包括连线和插头）必须无缺陷。
— 防止过流电流保护首道措施是安装在机组上的输出断路器，如果需要更换，
新的零件，必须确认标定值和特性。
康明斯柴油机维修注意事项
康明斯柴油机维修注意事项
摘要：在工程机械车辆中，大都安装有康明斯柴油机，无损探伤的检验主要有射线探伤，超声波探伤，磁粉探伤和着色探伤，以及硬度检查和材料厚度的测量。在常规修理过程必须对曲轴、气缸盖、活塞、连杆螺栓、气门杆等进行检验、检查，以排除隐患。维修中应注意以下事项。
关键词：康明斯；柴油机维修；注意事项
1气缸体和气缸盖的维修
康明斯柴油机气缸体和气缸盖的维修如下:
检查气缸体的外部应无任何裂纹和损伤；C系列和N系列柴油机在气缸体与气缸套接触的密封环带处应无穴蚀、腐蚀。若有损伤，会导致漏水、漏油和漏气，必须予以维修或更换。气缸体、气缸盖等零件的裂纹，通常采用水压试验进行检验。试验方法是：将气缸盖及气缸垫装在气缸体上，将水压机出水管接头与气缸前端的水口连接好，并封闭所有水道口，然后将水压入气缸体水套中，要求压力为30～40kPa，保持5min。如气缸体、气缸盖由里向外有水珠渗出，即表明该处有裂纹。B系列柴油机镶换气缸套、气门座圈及气门导管后应再进行一次水压试验。气缸体出现裂纹后，应根据裂纹的部位、程度和大小，结合维修能力和设备情况，分别采取堵漏剂堵塞、环氧树脂胶黏结、螺钉填补法、补板法和焊补法修复。无法修复时，应更换新缸体。
2气缸套的维修
外部检查时,首先除去气缸套外表面的锈迹和水垢后，用磁力探伤法或着色探伤法检查气缸套凸缘的下部、气缸套底部和气缸套密封环槽等处有无裂纹。气缸套如有裂纹，必须予以更换。检查气缸套的外表面是否有腐蚀或穴蚀。当腐蚀、穴蚀的深度达到1.6mm或更大时，缸套应报废。如果某一气缸套仅存有微小的穴蚀针孔，可继续使用，但安装时必须将气缸套换一个方位进行安装。 内表面检查时,首先直观检视气缸套内表面的拉伤、划痕情况，看拉伤深度是否能被手指甲感觉出来，如能感觉到，则必须更换。再测量检查，通常用内径量表（量缸表）在其上、中、下部位测量磨损量。如果磨损量超过气缸套最大直径0.1mm（例如康明斯C系列柴油机的最大直径为114.04mm）时，应更换气缸套。更换的新气缸套应保证气缸套高出气缸体的上平面。康明斯C系列柴油机此数值为0.025～0.122mm；N系列柴油机为0.08～0.15mm。B系列柴油机由于不镶气缸套,当气缸孔直径磨损超过102.166mm时（标准值为102.04mm），或出现拉缸等故障时，则必须进行镗缸和大修。气缸套采用中磷铸铁干式缸套，要求止口面平滑、无斜度、去尖角和毛刺；气缸套与气缸体的过盈量要求：0.05～0.08mm。
发电机维护、保养操作SOP
起草人
起草日期
颁发部门 质量管理部 审核人 审核日期
批准人 批准日期
生效日期
分发清单 研发部［］质量管理部［］综合管理部［］生产管理部［］市场销售部［］财务部［］
1. 目的
为规范净发电机使用、维修保养,制定本规程。
2. 范围
适用于发电机的使用、维修保养。
3.
3.1. 职责
生产管理部:负责规程的编制，修改和培训。
3.2. 车间岗位操作：负责本规程实施。
3.3. 总经理:负责本规程的审批。
4. 定义
无
5. 引用标准
无
6. 材料
6.1. 仪器设备
无
6.2. 器械、用具
6.3. 其他
无
7. 流程图
无
8. 内容
8.1. 操作准备
8.1.1. 擦拭机组的灰尘、水迹和等异物。
8.1.2. 检查各坚固螺钉有无松动、各操作器件应灵活轻便。
资料整理 8.1.3.检查柴油机的油底壳、喷油泵和调速器是否已有足够的机油。
8.1.4. 检查燃油储存量，能否满足此阶段的工作需要。
8. 1.5. 对柴油机进行检查，如无问题，即按开机步骤进行启动。
8.2. 运转
8.2.1.如机组低速运转正常，即可逐渐增加转速到IOOOT200转/分，对柴油机进行预热。
8.2.2. 将机组转速调整至1500转/分，如空载运行正常，转动控制屏上的电压整
定电位器，整定机组的电压为额定值。
8.2.3. 当机组的出水温度不低于55℃,机油温度达45℃后，方可向负载供电。
合上空气断路开关，即各外送电。
8.3.机组在运行中的维护：
8.3.1.定期检查燃油、机油的储存量，冷却水电清洁度、是否供给充足。
8.3.2.随时注意水温、油温、油压的变化，如果不正常应停机检查。
8.3.3. 随时注意柴油机各管道，发现泄漏应及时修复。
8.3.4. 观察柴油机的排气烟色，在柴油机满载，正常运转的情况下，排气烟色允
许略带青灰色。
8.4. 机组的保养
8.4.1. 检查并紧固柴油机外露螺栓、螺母，排除漏油、漏水、漏气现象。
康明斯使用手册
康明斯康明斯发动机使用维护概要发动机使用维护概要
使用说明
发动机的操作者在发动机的使用过程中必须承担维护和保养好发动机的责任，以使康明斯柴
油机为您提供最好的服务。
概述概述：：以下以下适用于所有用途的发动机适用于所有用途的发动机
----新发动机起动前的说明
1.加注燃油系统
A．向燃油滤清器中加注清洁的柴油，柴油规格应符合国家标准。
B．检查进油管路的密封性。
C．检查并加注燃油箱。
2. 加注润滑系统
A. 从增压器上卸下机油进油管，用50~60毫升干净润滑油润滑增压器轴承，再装回机油进油管。
B．向曲轴箱中加注机油至油尺上的低（L）和高位（H）之间。机油盘或发动机必须使用原配的机油尺。
3. 检查空气管路连接
检查通往空气压缩机和空气设备（如装有）以及进排气系统密封性，所有的卡箍、接头都要
紧固。
4. 检查并加注冷却液
A．卸下散热器或热交换器盖，检查发动机冷却液液位。如需要予以添加。
B．检视冷却液的渗漏清况；打开DCA水清器的截流阀（从OFF位置转向ON位置）
---新发动机的走合
康明斯发动机在出厂发运前已在测功器上进行了试运转，因而可以直接投入使用。但如果操
作者在最初的100 工作小时内按下列条件操作，则可获得最长的使用寿命。
1．尽可能长时间地让发动机在3/4油门负荷范围以下工作。
2．避免发动机长时间怠速运转或在最大马力下工作超过5分钟。
3．养成操作时密切注视发动机仪表的习惯，如果机油温度达到121℃或冷却液温度超过
88℃时应关小油门。
4．在走合期间内，每10小时检查一次机油油面。
维护和保养要求 宁波日兴动力科技有限公司 服务热线：400-100-8969 进气系统
——必须确保进气系统清洁干净
——检查进气系统是否有漏气的可能性
——定期检查管路和卡箍有无损坏和松动
——根据环境灰尘污染状况和进气阻力指示器的指示保养空气滤芯，检查空气滤芯橡胶密封
圈和滤纸，保证其处于最佳状态

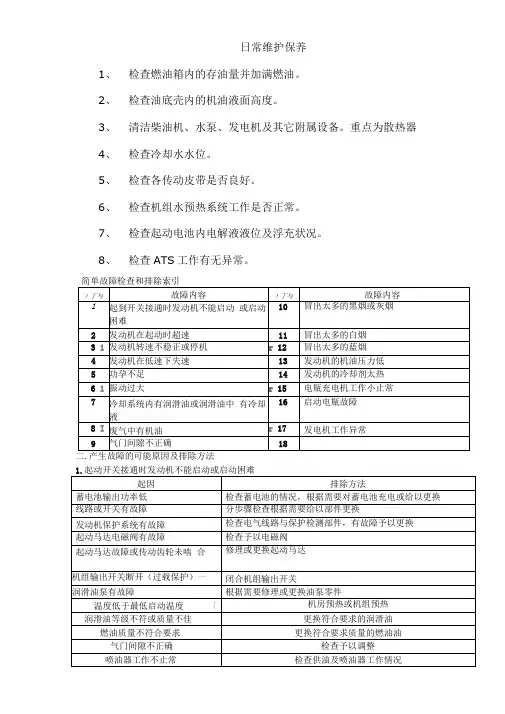

发电机日常维护保养内容
日常维护保养
1、 检查燃油箱内的存油量并加满燃油。
2、 检查油底壳内的机油液面高度。
3、 清洁柴油机、水泵、发电机及其它附属设备。重点为散热器
4、 检查冷却水水位。
5、 检查各传动皮带是否良好。
6、 检查机组水预热系统工作是否正常。
7、 检查起动电池内电解液液位及浮充状况。
8、 检查ATS工作有无异常。
简单故障检查和排除索引
）丁与 故障内容 ）丁与 故障内容
1 起到开关接通时发动机不能启动 或启动困难 10 冒出太多的黑烟或灰烟
2 发动机在起动时超速 11 冒出太多的白烟
3 1 发动机转速不稳正或停机 r 12 冒出太多的蓝烟
4 发动机在低速下失速 13 发动机的机油压力低
5 功孕不足 14 发动机的冷却剂太热
6 1 振动过大 r 15 电瓶充电机工作小止常
7 冷却系统内有润滑油或润滑油中 有冷却液 16 启动电瓶故障
8 I 废气中有机油 r 17 发电机工作异常
9 气门间隙不正确 18
二.产生故障的可能原因及排除方法
1.起动开关接通时发动机不能启动或启动困难
起因 排除方法
蓄电池输出功率低 检查蓄电池的情况，根据需要对蓄电池充电或给以更换
线路或开关有故障 分步骤检查根据需要给以部件更换
发动机保护系统有故障 检查电气线路与保护检测部件，有故障予以更换
起动马达电磁阀有故障 检查予以电磁阀
起动马达故障或传动齿轮未啮 合 修理或更换起动马达
机组输出开关断开（过载保护）一 闭合机组输出开关
润滑油泵有故障 根据需要修理或更换油泵零件
温度低于最低启动温度 「 机房预热或机组预热
润滑油等级不符或质量不佳 更换符合要求的润滑油
燃油质量不符合要求 更换符合要求质量的燃油油
气门间隙不正确 检查予以调整
喷油器工作不止常 检查供油及喷油器工作情况 2.发动机在起动时超速
起因 排出方法
喷油泵燃油操纵杆系 r检查及修理或根据需要更换杆系
调速器控制模块或执行器故障 检查或更换

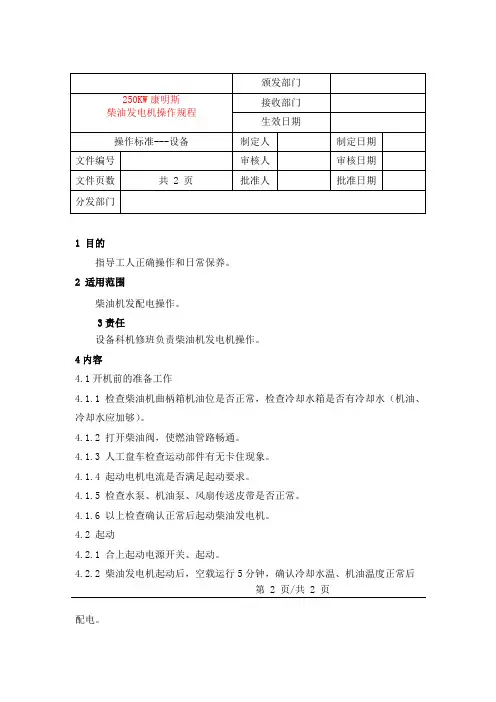

康明斯柴油发电机操作规程
颁发部门
250KW康明斯
柴油发电机操作规程
接收部门
生效日期
操作标准---设备 制定人 制定日期
文件编号 审核人 审核日期
文件页数 共 2 页 批准人 批准日期
分发部门
1 目的
指导工人正确操作和日常保养。
2 适用范围
柴油机发配电操作。
3责任
设备科机修班负责柴油机发电机操作。
4内容
4.1开机前的准备工作
4.1.1 检查柴油机曲柄箱机油位是否正常，检查冷却水箱是否有冷却水（机油、冷却水应加够）。
4.1.2 打开柴油阀，使燃油管路畅通。
4.1.3 人工盘车检查运动部件有无卡住现象。
4.1.4 起动电机电流是否满足起动要求。
4.1.5 检查水泵、机油泵、风扇传送皮带是否正常。
4.1.6 以上检查确认正常后起动柴油发电机。
4.2 起动
4.2.1 合上起动电源开关、起动。
4.2.2 柴油发电机起动后，空载运行5分钟，确认冷却水温、机油温度正常后
第 2 页/共 2 页
配电。 4.2.3 合上发电机输出开关，断开市电，合上配电柜上发电分配刀闸开关，按用电要求配电。
4.3 运行中的管理
4.3.1 发电机运行中必须派专人值班，值班中注意机油压力、水温等情况。
4.3.2 值班中注意发电机有无异味、异响，有异味、异响应停机检查，并汇报设备科处理。
4.4 停机
4.4.1 卸去负荷，合上市电刀闸，分开发电机输出端刀闸，待发电机空载运行5—10分钟，油、水温降至40—55℃时停机。
4.4.2 为保持应急柴油发电机干净整洁，停机后对机身清洁。
4.5 维修、保养
4.5.1 柴油机整机维修一般使用2500小时—3000小时应中修。中修内容：对气部份，连轩轴检查更换部件等。
4.5.2 该机使用康明斯专用机油，机油一般连续使用250—300小时，更换机油和机油过滤器。

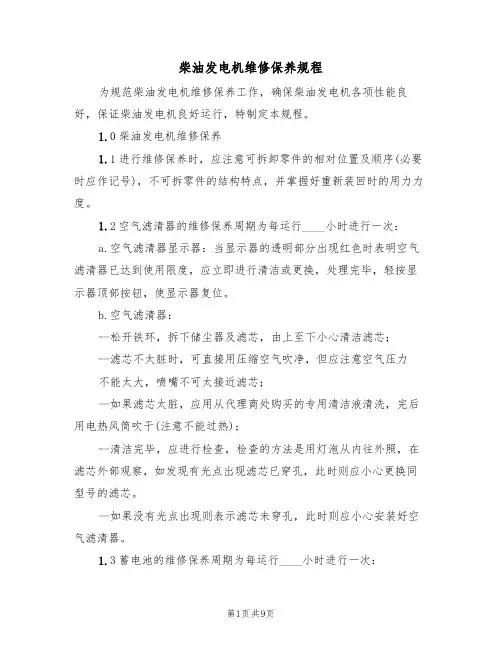

柴油发电机维修保养规程(5篇)
第1页共9页 柴油发电机维修保养规程
为规范柴油发电机维修保养工作，确保柴油发电机各项性能良好，保证柴油发电机良好运行，特制定本规程。
1.0柴油发电机维修保养
1.1进行维修保养时，应注意可拆卸零件的相对位置及顺序(必要时应作记号)，不可拆零件的结构特点，并掌握好重新装回时的用力力度。
1.2空气滤清器的维修保养周期为每运行____小时进行一次：
a.空气滤清器显示器：当显示器的透明部分出现红色时表明空气滤清器已达到使用限度，应立即进行清洁或更换，处理完毕，轻按显示器顶部按钮，使显示器复位。
b.空气滤清器：
--松开铁环，拆下储尘器及滤芯，由上至下小心清洁滤芯；
--滤芯不太脏时，可直接用压缩空气吹净，但应注意空气压力
不能太大，喷嘴不可太接近滤芯；
--如果滤芯太脏，应用从代理商处购买的专用清洁液清洗，完后用电热风筒吹干(注意不能过热)；
--清洁完毕，应进行检查，检查的方法是用灯泡从内往外照，在滤芯外部观察，如发现有光点出现滤芯已穿孔，此时则应小心更换同型号的滤芯。
--如果没有光点出现则表示滤芯未穿孔，此时则应小心安装好空气滤清器。
1.3蓄电池的维修保养周期为每运行____小时进行一次： 第2页共9页 a.用验电器检查蓄电池电量是否足够，否则应充电；
b.检查电池液位是否在极板上15mm左右，如果不够则加蒸馏水至上述位置；
c.检查电池接线柱是否被腐蚀或有打火痕迹，否则应修复处理或更换，并涂上黄油。
1.4皮带的维修保养周期为每运行____小时进行一次：
a.检查每条皮带，发现有损坏或失效的，应及时更换；
b.在皮带中段加40Ｎ压力，皮带应能安下12cm左右，太松太紧都应当进行调整。
1.5散热器的维修保养周期为每运行____小时进行一次：
a.外部清洗：
--用热水(加入清洁剂)喷洗，方法是从散热器前面向风扇方向喷射(如从反方向喷射只会把污物逼进中心位置)，使用此方法时，要用胶布挡住柴油发电机；
东风康明斯100KW发电机组技术参数说明书
188****1166
天津国海智慧环保电源有限公司
东风康明斯100KW柴油发电机组机组标准配置（国标GB/T2820标准执行生产）发动机:东风康明斯6BTA5.9-G2机型，干式空气滤清器、燃油滤清器、机油滤清器。油水分离器、机油排污阀。发电机：“国海”单轴承发电机，IP23防护等级，H级绝缘，H级温升，接地标志，塑壳断路器。控制系统：采用众智、深海、捷克科迈等品牌LCD智能控制器。蓄电池：24V免维护电瓶、电瓶连接线，连接线防护罩、固定螺栓、电瓶开关、24V直流充电发电机。散热器:维创，满足环境温度40℃正常使用。皮带驱动风扇冷却，自带风扇安全防护罩。机组：排气避震波纹管、工业型消音器、弯管、法兰、石棉垫、连接螺栓。资料：说明书、零部件手册、保修卡、合格证、出厂检验报告、装箱清单。我公司产品均提供7*24小时保修服务，新机保修期为机组调试验收合格后的12个月或累计运行1000小时；以先到期为准。机组性能指标可选附件发动机水套加热器/润滑油加热器二级消音器50℃铜质水箱发电机防盐雾处理防冷凝加热器永磁系统控制系统232/485通讯接口远程监控根据用户需求进行编程机组标准静音箱≤80db4轮移动拖车静音箱集装箱自启动控制屏双电源控制柜自启动屏蔽信号线并机柜浮充电器尾气净化器日用柴油箱底部油箱机油、防冻液、调试柴油机组外形尺寸、重量外形尺寸长*宽*高（mm）重量（KG)标准型2150*830*14001200低噪音形3000*1250*16201750电压整定范围：≥±5%稳态电压调整率：≤±1%瞬态电压偏差（100%突减功率）：≤+25%瞬态电压偏差（突加功率）：≤-20%电压稳定时间：≤6S频率降：≤5%稳态频率带：≤1.5%瞬态频率偏差（100%突减功率）：≤+12%瞬态频率偏差（突加功率）：≤-10%频率恢复时间：≤5S188****1166
天津国海智慧环保电源有限公司
柴油发电机组保养内容
柴油发电机组保养内容
日常维护发电机组注意事项和一些冬季要特别注意的事项都是需要我们关注的。
发电机组日常维护保养
A级保养
一、每日：
1）检查发电机工作日报。
2）检查发电机：机油平面，冷却液平面。
3）日检发电机有无损坏、掺漏，皮带是否松弛或磨损。
二、每周：
1）重复每日的A级检查。
2）检查空气滤清器，清洁或更换空气滤清器芯子。
3）放出燃油箱及燃油滤清器中的水或沉积物。
4）检查水过滤器。
5）检查起动蓄电池。
6）起动发电机并检查有无影响。
7）用空气枪及清水冼冷却器前后端的散热片。
B级保养
1）重复A级每日和每周的检查。 2）更换发电机机油。（机油更换周期为250小时或一个月）
3）更换机油滤清器。（机油滤芯更换周期为250小时或一个月）
4）更换燃油滤清器滤芯。（更换周期为250小时或一个月）
5）更换冷却液或检查冷却液。（水滤芯更换周期为250-300小时，在冷却系统中加注补充冷却液DCA）
6）清洁或更换空气滤清器。（空气滤清器更换周期为500-600小时）
C级保养
1）更换柴油滤清器、机油滤清器、水过滤器，更换水箱中的水及机油。
2）调整风扇皮带涨紧度。
3）检查增压器。
4）拆、检及清洗PT泵、执行器。
5）拆开摇臂室盖，检查丁字压板，气门导管及进、排气门。
6）调整油嘴升程；调整气门间隙。
7）检查充电发电机。
8）检查水箱散热器及清洗水箱外部散热器。
9）水箱内加水箱宝，清洗水箱内部。
10)检查柴油机传感器及连接导线。
11)检查柴油机仪表箱。 D级保养
1）更换机油、柴油、旁通、水滤清器，更换机油及发动机循环水。
2）清洁或更换空气滤清器。
3）拆开摇臂室盖，检查气门导管，丁字压板。
4）检查调整气门间隙。
5）更换摇臂室上下垫。
6）检查风扇及支架，并调整皮带。
7）检查增压器。
8）检查柴油机电气线路。
9）检查电机励磁部分线路。
10)检量仪表箱内连接线路。
赛瓦特 康明斯 N 系列柴油发电机组 说明书
赛瓦特动力
z 赛瓦特发电机组的设计、生产和测试完全符合GB/T2820-97的国家标准，广泛应用于工业、矿山、
建筑、通讯等领域，甚至在极为恶劣的环境下，也
能提供非常可靠的电力；
z 赛瓦特独创设计的内置多级减振系统，能有效的消
除机组运行时的振动，使控制系统及电气元件受到更好的保护；
z 配备重庆康明斯发动机，技术先进，性能可靠，高
燃烧效率及低燃油消耗，持续运行时间长，具有超
长的工作寿命，可在各种环境下稳定运行，且保养
和维护方便；
z 配备STAMFORD发电机，承受瞬间加载时电压、
频率恢复迅速，非线性负载下的波形畸变率极小，
附加PMG后起动电动机的能力更强；
z 标准配制PCRC230控制系统，具有高性价比和应用
灵活的控制保护功能，能适应各种气候条件。直观
的LCD数字显示发电机组各项参数，使用户在操作
和维护过程中更加简便。
康明斯N系列柴油发动机，中美合资重庆康明斯公司生
产。额定转速1500RPM，四冲程、直列、风扇水箱闭式
冷却，符合ISO3046标准。
z 高可靠性，低排放，起动性能好
z 24V直流电启动马达
z 柴油机驱动充电发电机
z 康明斯专利PT油泵，电子调速
z 废气涡轮增压 z 燃油、机油、空气滤清器 z SAE 标准飞轮壳
世界一流品牌斯坦福同步交流发电机，英资无锡新时代
公司生产。符合GB755, BS5000, VDE0530, IEC34-1,
CSA22.2, AS2359标准。
z 无刷自励发电机系统，在各种情况下均可提供可靠
励磁；
z 标准的2/3节距绕组，有效抑制过多的中线电流；
z 绝缘等级：H，防护等级：IP23；
z 稳态电压调整率：≤±1.0%；
z 电话干扰：THF < 2%, TIF < 50；
z 与其他品牌发电机相比，斯坦福发电机效率最高。
赛瓦特标准配置PCRC230控制系统，采用丹麦DEIF品
牌GC-1F控制模块，为基于微处理技术、包含所有功能
康明斯QSX15发动机大修详细方案
康明斯QSX15发动机大修详细方案
QSX15发动机自营大修方案
一、大修人员组织
1、总负责：1人（分厂领导），负责项目施工安全、质量、进度与协调。
2、施工负责：1人（维修工段长），负责大修施工组织，负责技术指导，对各零部件的检测监督和装配指导，以及设备试机时的调试工作。
3、技术负责：2人（技术主管、技术员），负责机械部分维修质量、做好整机维修过程中的技术把关，并联系外委加工与外委质量监控及档案整理。
4、验收负责：2人（使用工段及驾驶员），负责大修后设备的试机验收工作。
5、维修人员：2人，负责设备分解及零部件的清洗、检查、测量，以及后期的装配及装配后的试机。
二、工器具准备落实
序号 名称 规格 单位 数量 负责人 备注
1 翻转支架 件 1
2 扭力扳手 280-1000N.m 把 1
3 扭力扳手 0-300N.m 把 1
4 内径百分表 50-160mm 把 1
5 外径千分尺 Ф50-75 把 1
6 外径千分尺 Ф75-100 把 1
7 外径千分尺 Ф100-125 把 1
8 外径千分尺 Ф125-150 把 1
9 游标卡尺 0-300mm 把 1
10 活塞卡环钳 把 1
11 套筒 24件 套 1 康明斯QSX15发动机大修详细方案
12 钢丝绳 Ф6 根 2
13 拉 马 件 1
14 康明斯工具 专用工具 套 1
15 铜棒 根 1
16 活塞环安装器 件 1
17 寸磅扭力扳手 把 1
18 塞尺 件 1
19 凸轮轴衬套安装工具 件 2
20 正时销及楔块 套 1
三、发动机基本结构
四、大修施工流程
1、发动机吊卸后，外部除垢、清洗及附件拆卸。
（1）拆除发动机线束和ECM（插座须包扎）。
（2）拆除空压机（图11），燃油供给模块，供油泵（图6）。
