拱桥拱肋现浇施工方案比选
拱桥施工方案有什么
拱桥施工方案有什么一、工程概况与目标工程位置与规模：明确拱桥的具体位置、桥长、桥宽、设计荷载等关键参数。
工程目标：确保拱桥结构安全、稳定，满足使用功能，同时注重环保与景观效果。
二、施工前期准备地形地质勘察：详细了解施工区域的地形地貌、地质条件，为施工设计提供准确依据。
施工图纸审核：对拱桥施工图纸进行审核，确保设计满足规范要求。
施工组织设计：编制详细的施工组织设计，包括人员配置、材料采购、设备租赁等。
三、基础工程施工桥墩基础施工：按照设计图纸要求进行桥墩基础的开挖、钢筋安装、模板搭设、混凝土浇筑等工作。
基础排水：确保基础排水畅通，防止积水对基础产生不良影响。
四、拱桥主体施工拱架搭设：根据设计图纸进行拱架的搭设，确保拱架稳定、满足设计要求。
拱圈施工：按照设计要求进行拱圈的施工，包括钢筋安装、模板搭设、混凝土浇筑等。
拱肋施工：对拱肋进行拼装、焊接，确保拱肋线形美观、受力合理。
五、桥面及附属设施桥面铺装：按照设计要求进行桥面铺装，确保桥面平整、防滑。
护栏、排水等设施安装：按照设计图纸进行护栏、排水等设施的安装，确保其功能完善、安全可靠。
六、施工安全与质量控制安全生产管理：建立健全安全生产管理体系，确保施工过程安全可控。
质量控制措施：采取有效的质量控制措施，确保拱桥施工质量符合规范要求。
七、工程进度与资源安排工程进度计划：制定详细的工程进度计划，明确各阶段的任务和时间节点。
资源调配计划：根据工程进度计划进行资源调配，确保施工进度顺利进行。
八、施工环境保护环境保护措施：采取有效的环境保护措施，减少施工对周边环境的影响。
废弃物处理：对施工产生的废弃物进行分类处理，确保废弃物得到合理处置。
以上是拱桥施工方案的主要内容，实际施工过程中还需根据具体情况进行调整和优化。
希望本方案能为您的拱桥施工提供有益的参考。
拱肋钢管混凝土泵送砼施工方案
目录一、工程简况 (3)二、编制依据 (4)三、施工工艺综述 (4)四、施工计划及总体布置 (5)4.1.施工计划和施工流程 (5)4.2.主要机具设备 (5)4.3.劳动力安排 (5)4.4.施工准备 (6)五、钢管混凝土泵送顶升 (6)5.1.钢管混凝土泵送顶升工艺方法 (6)5.2.钢管混凝土泵送顶升施工工艺流程 (7)5.3.C50微膨胀混凝土配制 (7)5.3.1.混凝土的技术要求 (7)5.3.2.原材料的确定 (8)5.3.3.钢管C50混凝土配合比 (8)5.4.泵送设备的配置 (8)5.5.灌注管、排气管及冒浆孔的布置 (8)5.6.泵管的布置 (9)5.7.人工浇筑压浆管以下区段混凝土 (9)5.8.泵管水密试验及管内废渣清除 (9)5.9.泵送高等级砂浆 (9)5.10.泵送C50微膨胀混凝土 (10)5.11.清洗设备及封堵压、排浆孔 (11)5.12.施工关键控制点 (11)5.13.测量与控制 (11)5.13.1.钢管内混凝土达到标高的测量 (11)5.13.2.拱肋轴线偏位测量 (12)5.13.3.拱肋标高测量 (12)5.13.4.端横梁和纵梁变形测量 (12)六、钢管混凝土质量检测方法及补强 (13)七、质量保证措施 (13)八、安全保证措施 (13)九、应急措施 (14)跨X X X 1-72m系杆拱拱肋钢管混凝土泵送砼施工方案一、工程简况X X X桥X X X墩设计为1-72 m系杆拱主梁采用预应力混凝土梁。
设计为双线，线间距5.0m。
桥位于纵坡为-7.25‰、平面位于缓和曲线上（R=2200m）。
拱肋采用钢管混凝土叠拱，拱管直径1.0m，管壁厚16mm。
上拱管失高15.5m，失跨比1/4.645，下拱管失高14.0m，失跨比1/5.143,上下拱管中心线拱脚处高度差1.5m，拱顶高度差3.0m。
拱管内灌注C50补偿收缩混凝土，压注量为211.5m3。
拱轴线采用二次抛物线，上下拱管之间设置联杆，联杆为1000*500mm（圆端处圆弧直径为500mm），厚度为30mm的圆端型钢管，联杆内不灌注混凝土；两拱肋中心距13.9m，拱肋之间的横向风撑采用外径0.85m的钢管，斜向风撑采用外径0.7m，的钢管，中间设一道米字形横撑，两端各设一道K形横撑；横撑内不灌注混凝土，其外表面需做防腐处理。
拱桥施工专项施工方案(3篇)
第1篇一、工程概况1. 工程名称：XX地区XX拱桥工程2. 工程地点：XX省XX市XX县3. 工程规模：全长XX米，主桥跨径XX米，引桥跨径XX米4. 工程类型：公路桥梁5. 施工单位：XX建筑工程有限公司二、施工组织设计1. 施工进度计划根据工程概况，制定以下施工进度计划：（1）施工准备阶段：1个月（2）基础施工阶段：3个月（3）下部结构施工阶段：4个月（4）上部结构施工阶段：6个月（5）桥面系施工阶段：2个月（6）交工验收阶段：1个月2. 施工人员组织（1）项目经理部：负责整个工程的施工组织、协调和管理。
（2）施工队伍：根据工程特点和施工需求，合理配置各类施工人员，包括技术人员、管理人员、施工工人等。
（3）质量保证体系：建立健全质量保证体系，确保工程质量。
三、施工方案1. 施工工艺（1）基础施工1）钻孔灌注桩施工：采用旋挖钻机进行钻孔，灌注水下混凝土。
2）承台施工：采用现浇混凝土施工，模板采用组合钢模板，混凝土强度等级C30。
3）桥墩施工：采用现浇混凝土施工，模板采用组合钢模板，混凝土强度等级C30。
（2）下部结构施工1）墩柱施工：采用现浇混凝土施工，模板采用组合钢模板，混凝土强度等级C30。
2）盖梁施工：采用现浇混凝土施工，模板采用组合钢模板，混凝土强度等级C30。
（3）上部结构施工1）拱肋施工：采用悬臂浇筑法，模板采用组合钢模板，混凝土强度等级C50。
2）拱波施工：采用现浇混凝土施工，模板采用组合钢模板，混凝土强度等级C50。
（4）桥面系施工1）桥面板施工：采用预制混凝土板施工，混凝土强度等级C30。
2）桥面防水施工：采用防水卷材施工。
3）桥面铺装施工：采用沥青混凝土施工。
2. 施工方法（1）基础施工1）钻孔灌注桩施工：采用旋挖钻机进行钻孔，控制好孔位和孔深，确保成孔质量。
2）承台施工：浇筑混凝土前，对模板进行清理、涂油，确保模板与混凝土的粘结。
3）桥墩施工：采用现浇混凝土施工，严格控制混凝土的配合比和质量。
拱施工方案(3篇)
第1篇一、工程概况本项目为某桥梁工程，位于我国某城市，全长约2000米，主桥采用单跨预应力混凝土拱桥，跨径为100米。
拱桥结构形式为钢筋混凝土箱形拱，拱圈采用半圆形，拱肋采用钢筋混凝土结构，拱脚采用扩大基础。
拱桥上部结构采用预应力混凝土结构，下部结构采用重力式墩台。
二、施工方案1. 施工准备（1）施工图纸及资料：施工前，应熟悉施工图纸及资料，了解拱桥结构形式、尺寸、材料、施工工艺等。
（2）人员组织：成立施工项目组，明确项目经理、技术负责人、施工负责人等岗位，并配备相应的技术人员和施工人员。
（3）材料设备：根据施工图纸及施工进度计划，提前备足原材料、构件、设备等。
（4）施工场地：对施工场地进行平整、排水，确保施工顺利进行。
2. 施工工艺（1）拱肋施工1）拱肋模板：采用组合钢模板，根据拱肋截面尺寸设计模板，确保拱肋形状准确。
2）拱肋钢筋：根据设计要求，加工制作拱肋钢筋，并进行绑扎、焊接。
3）拱肋混凝土：采用商品混凝土，按照配合比进行搅拌、运输、浇筑。
4）拱肋养护：拱肋混凝土浇筑完成后，及时进行养护，保证混凝土强度。
（2）拱圈施工1）拱圈模板：采用组合钢模板，根据拱圈截面尺寸设计模板，确保拱圈形状准确。
2）拱圈钢筋：根据设计要求，加工制作拱圈钢筋，并进行绑扎、焊接。
3）拱圈混凝土：采用商品混凝土，按照配合比进行搅拌、运输、浇筑。
4）拱圈养护：拱圈混凝土浇筑完成后，及时进行养护，保证混凝土强度。
（3）拱脚施工1）拱脚基础：根据设计要求，开挖拱脚基础，确保基础尺寸准确。
2）拱脚钢筋：根据设计要求，加工制作拱脚钢筋，并进行绑扎、焊接。
3）拱脚混凝土：采用商品混凝土，按照配合比进行搅拌、运输、浇筑。
4）拱脚养护：拱脚混凝土浇筑完成后，及时进行养护，保证混凝土强度。
（4）拱桥上部结构施工1）预制梁板：根据设计要求，制作预制梁板，确保梁板尺寸、形状准确。
2）梁板运输：将预制梁板运输至施工现场，确保运输安全。
3）梁板安装：按照设计要求，进行梁板安装，确保梁板位置准确。

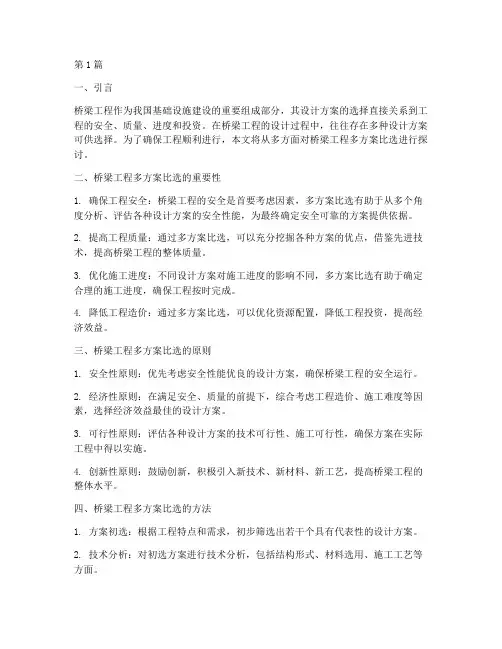

桥梁工程多方案比选(2篇)
第1篇一、引言桥梁工程作为我国基础设施建设的重要组成部分，其设计方案的选择直接关系到工程的安全、质量、进度和投资。
在桥梁工程的设计过程中，往往存在多种设计方案可供选择。
为了确保工程顺利进行，本文将从多方面对桥梁工程多方案比选进行探讨。
二、桥梁工程多方案比选的重要性1. 确保工程安全：桥梁工程的安全是首要考虑因素，多方案比选有助于从多个角度分析、评估各种设计方案的安全性能，为最终确定安全可靠的方案提供依据。
2. 提高工程质量：通过多方案比选，可以充分挖掘各种方案的优点，借鉴先进技术，提高桥梁工程的整体质量。
3. 优化施工进度：不同设计方案对施工进度的影响不同，多方案比选有助于确定合理的施工进度，确保工程按时完成。
4. 降低工程造价：通过多方案比选，可以优化资源配置，降低工程投资，提高经济效益。
三、桥梁工程多方案比选的原则1. 安全性原则：优先考虑安全性能优良的设计方案，确保桥梁工程的安全运行。
2. 经济性原则：在满足安全、质量的前提下，综合考虑工程造价、施工难度等因素，选择经济效益最佳的设计方案。
3. 可行性原则：评估各种设计方案的技术可行性、施工可行性，确保方案在实际工程中得以实施。
4. 创新性原则：鼓励创新，积极引入新技术、新材料、新工艺，提高桥梁工程的整体水平。
四、桥梁工程多方案比选的方法1. 方案初选：根据工程特点和需求，初步筛选出若干个具有代表性的设计方案。
2. 技术分析：对初选方案进行技术分析，包括结构形式、材料选用、施工工艺等方面。
3. 安全性评估：对方案的安全性进行评估，包括荷载、地震、抗滑、抗倾覆等。
4. 经济性分析：计算各种方案的工程造价，包括直接成本和间接成本，并进行比较。
5. 施工进度分析：根据设计方案，分析施工进度，评估方案的施工难度。
6. 可行性研究：对方案的技术可行性、施工可行性进行深入研究，确保方案的实施。
7. 综合评价：综合考虑安全性、经济性、施工进度、可行性等因素，对方案进行综合评价。

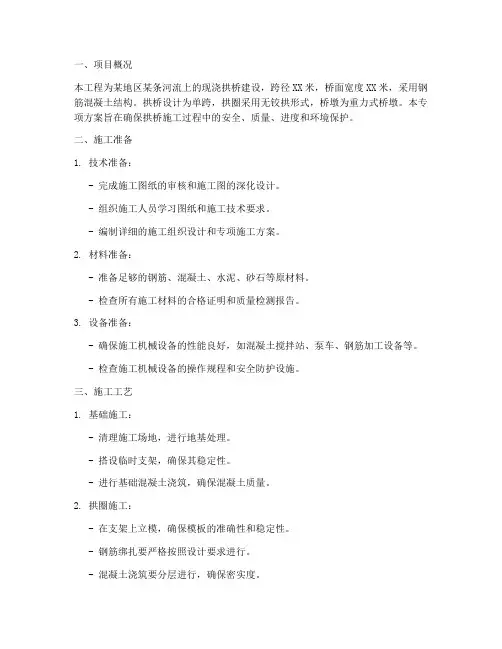

现浇拱桥施工专项方案
一、项目概况本工程为某地区某条河流上的现浇拱桥建设，跨径XX米，桥面宽度XX米，采用钢筋混凝土结构。
拱桥设计为单跨，拱圈采用无铰拱形式，桥墩为重力式桥墩。
本专项方案旨在确保拱桥施工过程中的安全、质量、进度和环境保护。
二、施工准备1. 技术准备：- 完成施工图纸的审核和施工图的深化设计。
- 组织施工人员学习图纸和施工技术要求。
- 编制详细的施工组织设计和专项施工方案。
2. 材料准备：- 准备足够的钢筋、混凝土、水泥、砂石等原材料。
- 检查所有施工材料的合格证明和质量检测报告。
3. 设备准备：- 确保施工机械设备的性能良好，如混凝土搅拌站、泵车、钢筋加工设备等。
- 检查施工机械设备的操作规程和安全防护设施。
三、施工工艺1. 基础施工：- 清理施工场地，进行地基处理。
- 搭设临时支架，确保其稳定性。
- 进行基础混凝土浇筑，确保混凝土质量。
2. 拱圈施工：- 在支架上立模，确保模板的准确性和稳定性。
- 钢筋绑扎要严格按照设计要求进行。
- 混凝土浇筑要分层进行，确保密实度。
- 浇筑完成后进行养护，确保混凝土强度达到设计要求。
3. 桥面施工：- 在拱圈上方进行桥面结构施工。
- 安装预应力钢束，并进行张拉。
- 桥面混凝土浇筑和养护。
4. 支架拆除：- 在确保结构安全的前提下，逐步拆除支架。
- 拆除过程中注意保护结构，防止损坏。
四、质量控制1. 原材料控制：严格控制钢筋、混凝土等原材料的质量，确保符合设计要求。
2. 施工过程控制：加强施工过程中的质量检查，确保各工序符合规范要求。
3. 隐蔽工程验收：严格执行隐蔽工程验收制度，确保隐蔽工程的质量。
五、安全措施1. 人员安全：加强对施工人员的安全教育和培训，提高安全意识。
2. 机械设备安全：定期检查和维护机械设备，确保其安全运行。
3. 高空作业安全：制定高空作业安全操作规程，加强安全防护措施。
六、环境保护1. 噪音控制：合理安排施工时间，减少噪音污染。
2. 废水处理：对施工产生的废水进行处理，防止污染河流。
桥梁拱桥施工方案(3篇)
第1篇一、工程概况本项目位于某市某区，是一座跨越某河的拱桥工程。
桥梁全长约100米，主桥采用钢筋混凝土拱桥结构，桥面宽度为净宽30米，其中车行道宽24米，两侧人行道各宽3米。
桥梁设计荷载为公路-I级，设计速度为60公里/小时。
本方案旨在详细阐述拱桥的施工过程、技术要求和质量控制措施。
二、施工准备1. 施工组织（1）成立项目经理部，负责整个工程的施工管理和协调工作。
（2）明确各工种的施工队伍，确保施工人员的技术水平和工作经验。
（3）建立健全施工现场管理制度，确保施工安全和工程质量。
2. 施工材料（1）水泥、砂、石、钢筋等原材料应符合国家相关标准。
（2）施工材料需提前进行进场检验，确保质量合格。
（3）施工材料需按照施工进度计划进行储备。
3. 施工设备（1）施工设备应满足施工要求，包括吊车、挖掘机、搅拌机、泵车等。
（2）施工设备需定期进行保养和维护，确保设备正常运行。
（3）施工设备需在施工现场进行调试和试运行。
4. 施工技术（1）拱桥施工采用悬臂浇筑法，施工过程中需严格控制混凝土的浇筑质量。
（2）拱桥施工过程中，应采用先进的施工技术和工艺，提高施工效率。
（3）施工过程中，需严格按照设计图纸进行施工，确保工程质量。
三、施工工艺1. 施工准备（1）场地平整：将施工现场进行平整，确保施工环境符合要求。
（2）基础施工：按照设计图纸进行基础施工，确保基础质量。
（3）模板制作与安装：根据设计图纸制作拱桥模板，并按照要求进行安装。
2. 模板拆除（1）模板拆除前，需对模板进行加固处理，确保模板稳定性。
（2）拆除模板时，应按照拆除顺序进行，避免对拱桥结构造成损害。
3. 混凝土浇筑（1）混凝土浇筑前，需对浇筑区域进行清理，确保浇筑质量。
（2）混凝土浇筑过程中，应严格控制浇筑速度和浇筑高度，确保混凝土密实。
（3）混凝土浇筑完成后，需进行养护，确保混凝土强度达到设计要求。
4. 钢筋施工（1）钢筋施工前，需对钢筋进行加工和检验，确保钢筋质量。
石拱桥施工方案(3篇)
第1篇一、项目概述本项目为某地区一座新建石拱桥，桥梁全长50米，桥宽10米，采用单孔跨径，净跨径40米。
桥面采用沥青混凝土铺装，两侧设置栏杆及人行道。
石拱桥设计采用古典与现代相结合的风格，旨在传承我国传统建筑文化，同时满足现代交通需求。
二、施工准备1. 施工组织设计根据项目特点和施工要求，编制详细的施工组织设计，明确施工工艺、施工顺序、施工进度、施工质量、安全措施等。
2. 施工队伍及设备组建一支具有丰富经验的施工队伍，包括技术人员、施工人员、质检人员等。
同时，根据施工需求配备相应的施工设备，如挖掘机、装载机、推土机、混凝土搅拌站、模板支架等。
3. 材料准备（1）石料：选用质地坚硬、抗压强度高、耐风化的天然石料，确保石料质量符合设计要求。
（2）水泥：选用强度高、抗渗性好的水泥，确保混凝土强度和耐久性。
（3）钢筋：选用符合设计要求的钢筋，确保桥梁结构安全可靠。
（4）其他材料：如砂、石子、模板、油漆等。
4. 施工场地准备（1）施工便道：根据施工需求，修建施工便道，确保施工材料、设备运输畅通。
（2）临时设施：搭建施工临时设施，如办公室、宿舍、食堂等。
（3）排水设施：设置排水沟、集水井等，确保施工场地排水顺畅。
三、施工工艺1. 施工准备（1）放样：根据设计图纸，确定桥墩、桥台位置，进行放样。
（2）基础处理：对基础进行开挖、清理，确保基础坚实。
（3）模板制作与安装：根据设计要求，制作模板，并进行安装。
2. 石拱桥施工（1）拱肋施工1）石料加工：将石料加工成拱肋所需的形状和尺寸。
2）拱肋拼装：将加工好的石料拼装成拱肋，确保拱肋形状和尺寸符合设计要求。
3）拱肋加固：在拱肋内部设置钢筋，进行加固。
4）拱肋浇筑：在拱肋内部浇筑混凝土，确保混凝土密实。
（2）桥墩施工1）基础施工：按照设计要求，进行桥墩基础施工。
2）桥墩身施工：在桥墩基础上，逐层砌筑桥墩身，确保桥墩稳固。
（3）桥台施工1）基础施工：按照设计要求，进行桥台基础施工。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
拱桥拱肋现浇施工方案比选一、概述
重庆合川双龙湖大桥位于合川至武胜公路上，为四肋空腹式钢筋混凝土拱桥。
全桥为三个连续等跨拱组成，全长159.6m ，宽13.2m ，单向纵坡2%，正拱斜置。
拱肋设计净跨径40m，
计算跨径40.6487m ,净矢高8m，计算矢高8.1280m,矢跨比1/5 ,拱肋主体为0.75mX0.95m , 拱脚处高1.1m，在3米范围内平滑过渡到标准截面，拱轴系数2.24,拱肋间9条0.45mX0.60m 横系梁连接。
设计荷载为汽车-20 级,挂车-100。
拱肋主体形式见图一。
现拟就该桥关键工序——拱肋施工中的拱架施工、拱肋现浇的方案比选等作一一介绍, 仅供参考、指正。
二、拱架型式的选择
（一）拱架选择:
根据施工现场和项目部实际情况,初步选定满樘木拱架（即支柱式木拱架）、三铰钢桁式拱
架和撑架式拱架的三种型式,其优缺点见表1 。
表一:各型拱架优缺点对照表拱架型式优点缺点
木拱架1．安装、拆卸方便。
2．无需大型起吊设备。
3．施工精度易控制。
4．结构简单、稳定性好。
5．对桥墩、台水平分力小。
1 ．净空越高时,木材需要量越大,且木材回收率低。
2．只适应于河滩和流速小、不受洪水危胁、不通航的河道。
3．节点多,制作安装用工多,引起拱架变形因素多。
三铰
钢桁式
拱架1 ．拱架脚受力于桥墩（台） ,不受净空、桥下基础状况及水流限制。
2．拱架桁片为标准型,根据现场情况拼装,可周转使用。
3．承受荷载能力大,受力结构简单。
1．需缆索吊装设备安装,存在一定的吊装难度。
2．拱架材料一次性投入高,若租用,租金较贵。
3．纵向静定结构,横向抗倾覆能力较差。
4．对桥墩、台的水平分力较大。
撑架式
拱架1 ．对桥墩水平分力小。
2．净空越高,较满樘式拱架越省材料。
3．对桥下水流、通航限制条件较小。
1 ．需进行撑架基础处理,费用较高。
2．稳定性较差。
3．材料需要量较高,搭设所需时间较长。
而本工程的实际情况为：
1 ．第一、第二跨净空较高（最大达30 米）,桥下主要为淤泥和耕植土,且在第二跨有一水库泄洪河道,水流流量、水位不稳定。
2．第三跨桥下净空较低,桥下为亚粘土土质,偶见石块,稳定性较好。
3．桥墩、台均为扩大基础，原按石拱桥荷载设计，抗水平荷载能力较强。
4．工程较小，施工周期短，且工期要求高，租用设备时间也较短。
5．附近有常备式钢桁架出租，运输费用低。
综合以上因素， 决定在第一、第二跨采用三铰钢桁式拱架，第三跨采用满樘木拱架，拱架型 式布置见图一。
（二）施工情况介绍：
（5）为减少水平分力对桥墩的不利影响，进行加载顺序设计，使同一桥墩两侧的相应拱肋 对称施工，同一跨上下游的拱肋对称施工。
2．对于满樘木拱架：
（ 1 ）拱架材料选用优质硬杂木，统一下料，分类按顺序安装。
（2）结点间以抓钉配合夹板螺栓连接，结点处杆件端面、角度吻合良好。
（ 3）在靠近桥墩处有一陡坡，净空较高，采用八字撑形式，跨过高净空处，以节省材料。
（4）整个拱架分为上部拱盔和下部排架两部分，中间安装锲形木块调节高度及卸载。
三、拱肋现浇施工工艺选择
（一）现浇工艺选择：
就钢筋混凝土肋拱桥施工而言， 拱肋现浇施工工艺分为分段现浇和整体现浇两种， 其工艺分 别为：
1 ．拱肋分段现浇： 拱肋分段现浇是将拱肋对称的分成若干段（分段长度及数量视拱架、拱肋具体情况而
定） ， 段间预留间隔槽， 按照拱脚 拱顶 拱身的顺序浇筑拱肋主体， 最后浇筑间隔槽封拱合拢。
施工工艺流程见图二，其施工示意图见图三（以六段为例） 。
图二：拱肋分段现浇施工工艺流程图
2．拱肋整体现浇： 拱肋整体现浇是指通过对拱肋施工的各个阶段进行电算， 找出自拱脚开始， 拱肋砼浇筑各阶
段和拱顶压、卸载的对应关系，在拱顶下吊反压平台或水箱，先压载，后卸载，来控制拱架 变形对拱肋砼的不利影响， 使整条拱肋一次成型的施工工艺。
其施工示意图见图四， 工艺流 程见图五：两种施工工艺的比较见表二：
表二：拱肋现浇工艺对比表 现浇工艺 优 点 缺 点 分段现浇 1 ．工艺较常规，风险小。
2．在拱肋合拢
前，拱架加载及变形已基本完成，砼开裂可能性小。
3．无需起吊设备，拱肋间工序转换快。
1 ．拱肋存在施工缝。
2．间隔槽处理工作量大。
3．单个拱肋的生产周期长，拱上搭架工作量大，周转率低。
整体现浇 1．拱肋一次成型，无施工缝。
2．单个拱肋的生产周期短，拱上搭架工作量小，周转率高。
1 ．拱肋荷载反压设计需专业电算。
砼浇筑过程控制难度较高、风险较大，尤其是对砼缓 凝时间和浇注速度要求高，必须在先浇砼初凝前完成拱肋合拢。
2．反压施工准备工作量大，拱肋间工序转换慢。
经过综合考虑，决定采用拱肋分段现浇施工工艺。
在拱架型式选定后，对该两种拱架，为扬长避短，在施工过程中，主要采取以下措施：
1 ．对于三铰钢桁式拱架：
（1 ）在墩身预设钢筋砼牛腿， 作为拱架的支撑点， 每榀拱架安设两个 调节高度。
（2） 拱架安装采用缆索吊装，两侧桥台的主索塔用两榀贝雷梁拼装，高 拱顶的顺序安装，拱
顶合拢， （3） 为加强横向稳定性，将各个拱肋的拱架横向联成整体，每隔两米加一 架两侧各拉两根缆
风绳。
（4） 为调节拱轴系数与设计吻合和方便底模铺设，在钢拱架上架设木拱盔， 间夹板螺栓固
结。
①30砂筒，用以卸载、 18m ，按从拱脚到
[10 十字撑，拱
拱盔与钢拱架
（二）施工情况介绍：在拱肋分段现浇施工过程中，为加强质量控制，主要采取以下措施：1．精心设计分段加载方案，在拱肋现浇前，根据分段荷载情况和加载顺序，进行拱架试压，
根据试压的拱架变形情况来决定分段、加载的合理性和可行性，决定是否需进行调整。
图五：拱肋整体浇筑施工工艺流程图
2 •间隔槽位置拱肋两侧各加设5根①22钢筋，同时，严格进行施工缝凿毛处理，间隔槽浇筑前，在老砼面刷1：1 水泥净浆，以加强施工缝处的连接。
3．拱肋现浇过程中，全程观测拱架情况。
4．拱顶主筋的焊接质量加强，且选择在砼达到一定强度后的低温主筋连接、砼浇筑封拱合拢。
5 ．合理组织，流水作业，尽量缩短单个拱肋生产周期，提高拱上搭架的周转率。
三、实际施工成绩
合川双龙湖大桥的施工生产实际中，主要经过以上两次大的方案比选，并根据所选择的方案进行施工，扬长避短，取得了较好的成绩，主要有以下几个方面：
1、拱架搭设过程中，两种形式平行作业，均在放样和施工准备过程中预下料、确定拼装顺序，施工进度快，仅用不到1 个月就完成了三跨拱架的搭设。
2、拱肋施工过程中，拱架沉降小（拱顶最大沉降仅1.5cm）,稳定性好。
3、拱肋成型质量高，无任何裂缝出现；同时，进度快，每两天完成一榀拱肋的浇注。
4、成本投入较小,经济效益较高。
四、结束语拱桥施工的关键就是拱肋施工,在拱肋现浇施工中,正确选择拱架和拱肋施工工艺,将对
施工质量、进度、效益产生极大的影响。
经过合川双龙湖大桥的施工实际表明,进行拱架型式、现浇工艺两项方案比选后, 可更明确该方案的优缺点, 采取相应的有效措施, 达到质量、进度、效益的最佳优化。
