汽车发电机电子调节器的详细工作原理
汽车发电机电子调节器
的详细工作原理
Document serial number【LGGKGB-LGG98YT-LGGT8CB-LGUT-
电子调节器的详细工作原理
(1)电子调节器有多种型式，其内部电路各不相同，但工作原理可用基本电路工作原理去
理解
（2）工作原理
① 点火开关SW刚接通时，发动机不转，发电机不发电，蓄电池电压加在分压器R1、R
2
上，此时因UR1 较低不能使稳压管VS的反向击穿，VT1截止，VT1截止使得VT2导通，发电
机磁场电路接通，此时由蓄电池供给磁场电流。随着发动机的启动，发电机转速升高，发
电机他励发电，电压上升。
② 当发电机电压升高到大于蓄电池电压时，发电机自励发电并开始对外蓄电池充电，如
果此时发电机输出电压UB<调节器调节上限UB2，VT1继续截止，VT2继续导通，但此时的磁
场电流由发电机供给，发电机电压随转速升高迅速升高。
③ 当发电机电压升高到等于调节上限UB2时，调节器对电压的调节开始。此时VS导通，
VT1导通，VT2截止，发电机磁场电路被切断，由于磁场被断路，磁通下降，发电机输出电
压下降。
④ 当发电机电压下降到等于调节下限UB1时，VS截止，VT1截止，VT2重新导通，磁场电
路重新被接通，发电机电压上升。周而复始，发电机输出电压UB被控制在一定范围内，这
就是外搭铁型电子调节器的工作原理。
(3)内搭铁型电子调节器的基本电路
内搭铁型电子调节器基本电路的特点是晶体管VT1、VT2采用PNP型，发电机的励磁绕组
连接在VT2的集电极和搭铁端之间，与外搭铁型电路显着不同，电路工作原理和结构与外
搭铁型电子调节器类似。
(4)电子调节器的工作特性
调节器通过三级管VT2的通断控制磁场电流，随着转速的提高，大功率三级管VT2的导通
时间减小，截止时间增加，这样可使得磁场电流平均值减小，磁通减小，保持输出电压U
B
不变。发电机的输出电压UB、磁场电流If（平均值）随转速n的变化关系称为电子调节器
的工作特性。
从电子调节器的工作特性曲线可以看出，n1为调节器开始工作转速，称为工作下限，随
着发电机转速的升高，磁场电流减小。当发电机转速很高时，由于大功率三极管可不导
通，磁场电流被切断，发电机仅靠剩磁发电，所以，电子调节器的工作转速上限很高，调
节范围很大。
JFT106型晶体管调节器
1.应用
JFT106型调节器属于外搭铁式晶体管调节器，调节电压为～，可与14V功率为750W外
搭铁式九管式交流发电机配套，也可与14V功率小于1000W的外搭铁式六管交流发电机配
套。
2.外形
3.组成与原理
发电机调速器原理
发电机调速器原理发电机调速器是发电机组中的重要部件，它能够根据负载的变化来调整发电机的转速，从而保持输出电压的稳定性。
在发电机组运行过程中，调速器的性能直接影响着发电机的稳定性和可靠性。
下面将详细介绍发电机调速器的原理及其工作过程。
发电机调速器的原理是通过控制发电机的励磁电流来调整转子磁场，从而实现对发电机输出电压的控制。
当负载增加时，发电机的转速会下降，此时调速器会感应到转速的变化，并通过调节励磁电流来增加转子磁场，以提高发电机的输出电压，使其恢复到额定值。
反之，当负载减小时，调速器会减小励磁电流，降低转子磁场，以保持输出电压的稳定性。
调速器主要由控制系统和执行机构两部分组成。
控制系统通过传感器实时监测发电机的转速和输出电压，然后根据设定值来调节励磁电流。
执行机构则负责将控制系统的指令转化为实际的励磁电流调节，常见的执行机构有电动调节阀和液压调节阀等。
在发电机调速器的工作过程中，需要考虑到负载的变化、发电机的惯性和励磁系统的动态特性等因素。
因此，调速器的设计和调试需要考虑到这些因素的影响，以保证发电机在各种工况下都能够稳定输出电压。
此外，发电机调速器还需要考虑到过载和短路等异常情况的应对措施。
一旦发生这些异常情况，调速器需要能够快速响应，并采取相应的保护措施，以确保发电机和整个发电系统的安全运行。
总的来说，发电机调速器的原理是通过控制励磁电流来调节转子磁场，从而实现对发电机输出电压的控制。
在工作过程中，需要考虑到负载变化、发电机惯性、励磁系统动态特性和异常情况等因素，以保证发电机的稳定性和可靠性。
发电机调速器在发电系统中起着至关重要的作用，它的性能直接影响着整个发电系统的运行稳定性，因此在设计和运行中都需要引起足够的重视。
汽车电子调节器的原理框图
引言在当前汽车电子化程度已成为国际上衡量汽车先进水平的重要标准的前提下，各国都竟相发展这一行业，不断应用高新技术，提高汽车电气化性能，以求获得更大的市场。
正是在这样的环境下刺激和推动了汽车电子这一行业不断向前发展。
众所周知，稳定性差和寿命短是目前汽车电压调节器的通病，调节器的不稳定会导致发电机输出电压的不稳定，从而使整车用电设备的电源电压存在很大的波动，这对整车电路的正常工作是不利的，同时也会降低用电没备的寿命。
调节器的寿命短不仅会带来经济负担，对发电机输出电压的稳定也是不利的。
将电压调节器设计成单片CMOS集成电路，从而减小了调节器的体积，使其可以和交流发电机制作在一起。
这样既提升了调节器的稳定性，提高了整车供电质量，有效延长了汽车电子设备的使用寿命，又适应了当前汽车交流发电机体积小而输出功率大的发展趋势。
同时该设计还适应了当前调节器“高性能、多功能、大功率、长寿命”的追求目标。
1 电路原理与结构汽车电子调节器的原理框图如图1所示。
当汽车启动加入输入电压后，基准电压源产生基准电压提供给内部电路使用；误差放大器接收输出电压信号；过流保护电路取样功率管的输出电流；热保护电路检查电路的温度；误差放大、过流安全区保护和过热保护电路共同送入功率管，当其中只要有一种异常现象出现，调整管将关断，起到调整电压和保护作用。
2 电路设计2．1 前端基准源该设计的芯片电路中的前端基准电压源是为了提供一个对电源电压和温度而言都很稳定的基准电压给后续的差分比较电路，再由差分比较电路将其与取样自发电机输出的电压进行比较来控制发电机的输出，其电路如图2所示。
图2中M1，M2，M5组成镜像电流源，使流过三管的电流相等，均为I；M3，M4组成电压钳制电路，使A，B两点的电压保持一致。
镜像电流源和电压钳制电路一起组成一个PTAT源，用它的正温度系数去补偿P-N结的负温度系数，从而得到基本上不随温度变化的基准电压。
2．2 差分比较电路差分比较级电路的功能是将来自前端基准电压源的基准电压和发电机的取样电压进行比较。

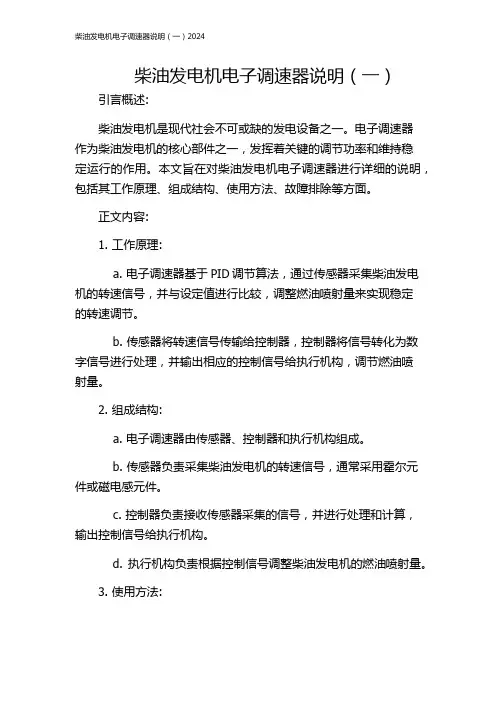

柴油发电机电子调速器说明(一)2024
柴油发电机电子调速器说明（一）引言概述:柴油发电机是现代社会不可或缺的发电设备之一。
电子调速器作为柴油发电机的核心部件之一，发挥着关键的调节功率和维持稳定运行的作用。
本文旨在对柴油发电机电子调速器进行详细的说明，包括其工作原理、组成结构、使用方法、故障排除等方面。
正文内容:1. 工作原理:a. 电子调速器基于PID调节算法，通过传感器采集柴油发电机的转速信号，并与设定值进行比较，调整燃油喷射量来实现稳定的转速调节。
b. 传感器将转速信号传输给控制器，控制器将信号转化为数字信号进行处理，并输出相应的控制信号给执行机构，调节燃油喷射量。
2. 组成结构:a. 电子调速器由传感器、控制器和执行机构组成。
b. 传感器负责采集柴油发电机的转速信号，通常采用霍尔元件或磁电感元件。
c. 控制器负责接收传感器采集的信号，并进行处理和计算，输出控制信号给执行机构。
d. 执行机构负责根据控制信号调整柴油发电机的燃油喷射量。
3. 使用方法:a. 在柴油发电机启动前，确保电子调速器的传感器、控制器和执行机构连接正确，并检查相应电路的电源是否正常。
b. 根据实际需求，设置合适的转速设定值，并进行校准。
c. 启动柴油发电机后，电子调速器会自动采集转速信号，并与设定值进行比较，调整燃油喷射量，实现稳定的转速调节。
d. 在操作过程中，注意监控电子调速器的工作状态，及时处理异常情况，并进行维护保养。
4. 故障排除:a. 若柴油发电机无法启动或转速波动较大，首先检查电子调速器的电源供应是否正常。
b. 检查传感器连接是否松动，是否受到干扰或损坏，可使用万用表测量传感器的电阻值。
c. 若控制器出现故障，可尝试重启或更换控制器。
d. 若执行机构故障，检查燃油喷射系统是否正常工作，如有必要，更换执行机构。
总结:柴油发电机电子调速器是确保柴油发电机稳定运行的重要组成部分。
通过本文对其工作原理、组成结构、使用方法和故障排除进行了详细说明，希望能够帮助读者更好地理解和使用柴油发电机电子调速器，确保其正常运行和维护。
汽车发电机整流及电压调节原理
汽车交流发电机及电压调节器汽车使用的电源有蓄电池和发电机两种。
现代汽车采用交流发电机作为主要电源，蓄电池作为辅助电源。
在汽车行驶过程中，由发电机向用电设备提供电源，并向蓄电池充电。
蓄电池在汽车起动时提供起动电流，当发电机发出电量不足时，可以协同发电机供电。
与直流发电机相比，具有如下几个特点：体积小，质量轻在发动机低速运转时，仍能进行充电故障少，使用寿命长，保修简便调节器结构简单很少产生干扰波交流发电机的构造交流发电机的工作原理1.发电原理：在汽车用交流发电机中，由于转子磁极是鸟嘴形，其磁场的分布近似于正弦规律，所以交流电动势也近似于正弦波形，相位差互为120度。
2.整流原理：:硅二极管具有单向导电性。
在某一瞬间，正极二极管上那一项的电压最高，那一项的正极管子就获得正向电压而导通。
负极管上那一项的电压最低，那一项的负极管子就获得正向电压而导通。
实际上，在汽车交流发电机中选用的二极管，其允许的反向电压要高得多，可以承受电路中各种瞬时过电压对二极管的冲击。
3.励磁方法汽车用交流发电机最常用的是九管的交流发电机，也就是具有九个硅二极管的发电机。
其中六个硅二极管组成整流器，利用二极管的单向导电性将交流发电机产生的交流电压转变成直流电压，另外三个二极管提供通过发电机中的励磁绕阻的电流，称为励磁二极管。
九管交流发电机不仅可以控制充电指示灯指示蓄电池的充电情况，指示充电系统是否发生故障，还可以在停车时，提醒驾驶员断开点火开关。
由于二极管有0.6v的门坎电压，所以汽车用交流发电机只有在发电机在较高转速的时候才能自己发电，称为自励过程。
当发电机的转速较低时，由蓄电池供给电流，称为他励过程。
因此，交流发电机发电，要先经过他励过程，再经过自励过程。
工作原理如下：当开关闭合后，首先由蓄电池提供电流。
电路为：蓄电池正极→充电指示灯→调节器触点→励磁绕阻Rf→搭铁→蓄电池负极。
此时，充电指示灯由于有电流通过，所以灯会亮。
但发动机起动后，随着发电机转速提高，发电机的端电压也不断升高，。
电子调节器的工作原理

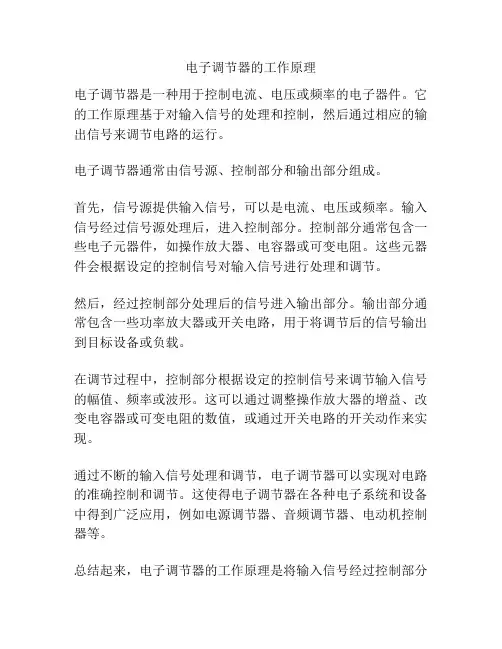

电子调节器的工作原理
